斗拱结构分解图.ppt
2-1斗拱结构详解
什么是斗拱？
＋
＝
斗
拱
斗拱
斗拱
一块像盛米的斗
一块像挽起的弓
Hale Waihona Puke 方形木块叫斗弓形短木叫拱
斗 ＋ 拱 ＝ 斗拱
斗拱的组合 一点也不复杂
斗上置拱， 拱上置斗， 斗上又置拱…… 重复交叠， 千篇一律， 却千变万化。
简单的斗拱 一旦开始结合 可以如此复杂
C斗 拱
概述
2010年上海世博会，中国的漏斗形大红色展馆，不论 从色彩、形状、结构都能够完美的展现中国文化的魅力。 中国馆从古代建筑的斗拱中获得灵感和精神内涵，层层叠 叠，紧紧相扣，给人一种稳定感，仿佛可以承载万钧之重! 是一种集物质功能与精神功能于一身的特殊艺术，除了构 思的巧妙和制式的缜密外，它的装饰美和形式美可称为是 中国古建筑的精髓。在我国的很多著名的古典建筑中，相 当大一部分都有斗拱结构。
上图为 日本奈良 唐招提寺金堂
下图为 江苏扬州 大明寺鉴真纪念堂
天津蓟县独乐寺观音阁
斗拱 天津蓟县独乐寺观音阁
斗拱
斗拱（左） 翼角（右） 河北正定隆兴寺摩尼殿
河北曲阳北岳庙德宁殿
斗拱
河北曲阳北岳庙德宁殿
翼角
唐（上） 宋（中） 元（下）
C斗 拱
起源与发展
第三阶段为明代至清代。自明代开始，柱头间使用大、小额枋和随梁 枋，斗拱的尺度不断缩小，间距加密。清式建筑的梁不再像宋式那样穿插 在斗拱中,而是压在斗拱最上一跳之上,直接承挑檐桁。因此，斗拱发展到 明清以后便不再起维持构架整体性和增加出檐的作用。它的用料和尺度比 宋式大为缩小。
什么是斗拱的“跳”？
斗拱中拱或昂每挑出一层 为一跳。
斗拱跳数越多，说明等级 越高。

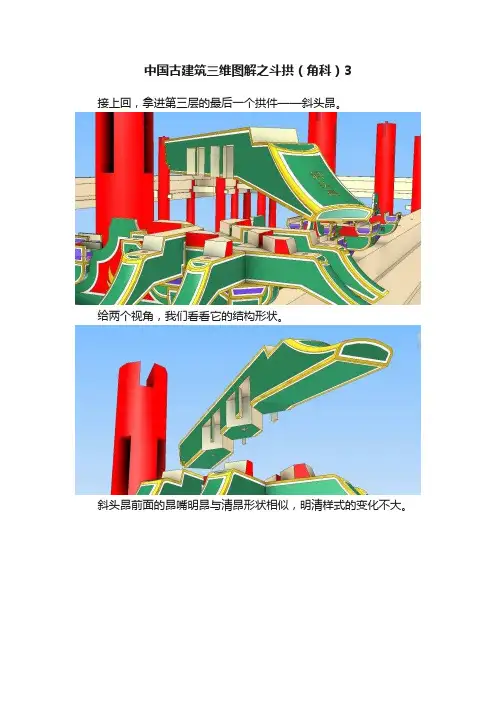

中国古建筑三维图解之斗拱（角科）3
中国古建筑三维图解之斗拱（角科）3
接上回，拿进第三层的最后一个拱件——斜头昂。
给两个视角，我们看看它的结构形状。
斜头昂前面的昂嘴明昂与清昂形状相似，明清样式的变化不大。
斜头昂的后面形状为菊花头。
为了看着方便，我还得把斜头昂翻过来看看底面。
看上图，斜头昂的底面开槽位X型。
我们再来看下图，与之相配的三层檐面、山面的拱件搭交后，正好在斜面俯视也呈X形。
再给一张把斜头昂在俯视状况下的翻转图，也许会更清楚显示X 槽的互配合。
斜头昂安装到位后压住、扣住这层山面、檐面的四个拱件。
现在我们把斗栓和销子安上。
斗栓和销子装好后，先拿进一左一右两个槽升子。
这两个槽升子装在山面、檐面的昂带正心万拱和拱挡板接触的一端，见下图。
山面、檐面的昂带正心万拱、撘交闹昂带单材瓜拱昂头一端装十八斗。
山面、檐面的昂带正心万拱、撘交闹昂带单材瓜拱十八斗就位后，拿进搭交闹昂带单才瓜拱两端要安装的三才升。
装好搭交闹昂带单才瓜拱两端装三才升后，拿进这层最后一个斗件——斜头昂十八斗。
斜头昂十八斗就位，角科的这层就装好了。
我们再把其它相邻的平身科、柱头科斗拱第三层的件装上，就为第四层的安装做好了准备，由于这层的图已经不少了，第四层的安装我就留下回再说吧。
再上两张图，多几个视角欣赏一下这层斗拱的装配好的形状，让朋友们印象深点，毕竟没有多少人能亲历这个过程。
好，到此为止，下回再说。
斗拱结构详解PPT课件
一块像挽起的弓
方形木块叫斗
弓形短木叫拱
斗 ＋ 拱 .＝ 斗拱
9
斗拱的组合 一点也不复杂
斗上置拱， 拱上置斗， 斗上又置拱…… 重复交叠， 千篇一律， 却千变万化。
简单的斗拱 一旦开始结合 可以如此复杂
.
10
C斗 拱
概述
只有非常重要或带仪典性的建筑 物，才有斗拱的安置。斗拱使人产生 一种神秘和莫测其高的感觉。在美学 和结构上它也拥有一种典雅、高贵的 风格。无论从艺术或技术的角度来看， 斗拱都足以象征和代表中华古典的建 筑的精神和气质。
.
11
.
12
.
13
C斗 拱
概述
2010年上海世博会，中国的漏斗形大红色展馆，不论 从色彩、形状、结构都能够完美的展现中国文化的魅力。 中国馆从古代建筑的斗拱中获得灵感和精神内涵，层层叠 叠，紧紧相扣，给人一种稳定感，仿佛可以承载万钧之重! 是一种集物质功能与精神功能于一身的特殊艺术，除了构 思的巧妙和制式的缜密外，它的装饰美和形式美可称为是 中国古建筑的精髓。在我国的很多著名的古典建筑中，相 当大一部分都有斗拱结构。
.
38
C斗 拱
起源与发展
明、清建筑
斗拱变小，只有柱高几分之一；数 量多，柱间多达４—８朵。
屋顶出檐较短，大约一米。
色彩繁复华丽，风格富丽堂皇。
.
39
明
湖北武当山紫宵宫紫宵殿
.
40
斗拱
湖北武当山紫宵宫紫宵殿
.
井干状的柱头方（即枋）交搭在一起。建筑的一圈柱头枋和同它成直角的
正、侧两面的梁交织成一个分为若干井字格的水平框架，斗拱成为各交叉
处的加强节点。
这时斗拱已不再是孤立的支承架或挑檐的构件，而是水平框架不可分
《中国古代建筑斗拱》课件
斗拱的艺术价值
1 2
美学价值
斗拱的造型和雕刻具有极高的美学价值，其华丽 的曲线、精细的雕刻和独特的色彩搭配使建筑物 显得更加庄重、华丽。
文化价值
斗拱作为中国古代建筑的代表，体现了古代文化 的精髓，是传承和弘扬中华文化的可以了解古 代社会的建筑技术、文化艺术和社会发展等方面 的信息。
斗拱所体现出的结构特点和美学追求对现代建筑设计 具有重要的启示意义。现代建筑可以借鉴斗拱的结构 设计，运用现代技术和材料加以创新，实现传统与现 代的融合，创造出具有中国特色的现代建筑。
此外，斗拱所蕴含的文化内涵和精神价值也对现代建 筑设计产生深远影响。通过借鉴斗拱所代表的文化精 神和价值观念，现代建筑可以更好地体现人文关怀和 社会责任，为人类创造更加美好的居住环境。
06
结论
总结斗拱的历史与文化价值
斗拱是中国古代建筑的重要构件，具有悠久的历史和丰富的文化内涵。它的发展历程可以追 溯到汉代，广泛应用于宫殿、寺庙、住宅等建筑类型，是中国传统建筑文化的重要组成部分 。
斗拱在建筑中起到了重要的支撑和承重作用，同时还是建筑艺术美学的体现。它的形态、尺 寸、比例、色彩等方面都体现了中国古代建筑的美学追求和建筑风格，是中国古代建筑独特 的艺术魅力所在。
材料创新
随着新型材料的出现，斗拱的材料和制作工艺也在不断创新，为现 代建筑提供了更多的选择和可能性。
结构优化
通过对斗拱的结构进行优化设计，可以提高其承载能力和稳定性， 使其更好地适应现代建筑的需求。
功能拓展
在保持斗拱的装饰性和美学价值的同时，进一步拓展其功能，如节能 、环保等方面，使其更好地服务于现代社会。
在明清时期，斗拱不仅具备结构和功能性，还融入了更多的装饰元素，形态多样， 制作精细。
斗拱结构详解(共61张PPT)
C斗 拱
概述
2021年上海世博会，中国的漏斗形大红色展馆，不管从 色彩、形状、结构都能够完美的展现中国文化的魅力。 中国馆从古代建筑的斗拱中获得灵感和精神内涵，层层叠叠， 紧紧相扣，给人一种稳定感，仿佛可以承载万钧之重!是一种 集物质功能与精神功能于一身的特殊艺术，除了构思的巧妙和 制式的缜密外，它的装饰美和形式美可称为是中国古建筑的精 髓。在我国的很多著名的古典建筑中，相当大一局部都有斗拱 结构。
汉代以后开始在柱间用斗拱，最初是一种在现代称为人字拱的斗拱，即在额枋上立 一个叉手，上置一斗，承托檐檩。至初唐，从西安慈恩寺塔门楣石刻?说法图?上还可看 到佛殿柱间仍用人字拱。
C斗 拱
起源与发展
第二阶段为唐代至元代。这个时期斗拱的主要特点在于柱头斗拱所承托的梁 多插入斗拱中,使斗拱和梁架拉结在一起，顺屋身左右横出的拱也和井干状的柱 头方〔即枋〕交搭在一起。建筑的一圈柱头枋和同它成直角的正、侧两面的梁交 织成一个分为假设干井字格的水平框架，斗拱成为各交叉处的加强节点。
C斗 拱
概述
斗拱是中国传统木构架体系建筑中独有的构件。用于柱顶、 额枋〔fāng〕和屋檐或构架间，宋?营造法式?中称为铺作，清工 部?工程做法?中称斗科，通称为斗拱。
斗是斗形木垫块，拱是弓形的短木。拱架在斗上，向外挑出，拱端之 上再安斗，这样逐层纵横交错叠加，形成上大下小的托架。
一块像盛米的斗
起源与发展
唐、宋、元建筑
斗拱体积硕大，接近柱高一半；数量少， 柱间一般１、２朵。
屋顶出檐深远，达三四米。
色彩简洁明快，风格庄重朴实。
唐
山西五台山南禅寺大殿
斗拱
翼角
山西五台山南禅寺大殿
山西五台山佛光寺东大殿
斗拱
中国古建筑斗拱详解课件
外檐斗栱 柱头斗栱（柱头铺作/柱头科）、
柱间斗栱（补间铺作/平身科）
转角斗栱（角铺作/角科）
内檐斗拱：是指处在建筑物内檐廊及室内有关部位的斗拱， 包括以下几种：
品字科斗拱：常 用在大殿里面金 柱部位及某些楼 阁上的平座斗拱。
隔架斗拱：常用在承重梁与随梁上下定档之 间的一种斗拱，一般为单拱结构或二重拱结 构
隔扇槛框：安装在大门以内的金柱或檐 柱之间，用于分隔室内外的一种装饰 性屏障。它除了上中下槛、长短抱框 外，还有间框、横披、连楹木、单楹、 连二楹等。
槛窗槛框：由隔扇演变而来，它是将隔 扇的下半部分改用砖墙来替代。
夹门槛框与支摘窗：
以两边的支摘窗夹一单扇门的一种结构。支 摘窗一般分为上下两段窗扇，上扇可以向外支起， 下扇不能支起但可以摘下，故称为“支摘窗”。 支窗为双层，外层为棂条心屉，在其上糊纸或安装 玻璃，内层做纱屉，夏天将外层支起凭纱窗通风。
基本构造：斗栱是由若干个带有弧形的栱件， 相互垂直垒叠组拼而成的构件。它由斗、栱、 翘、昂、升五种基本构件所组成。
斗：承托第一层栱件及其以上各层的最底层基 座，外形方正，斗面开凿有十字槽口。
升：是一种比斗小的斗，因旧时量米容器中， 大的叫斗，小的叫升，十升为一斗，故清借 用此名,称之为“升”；宋称为“斗”。它是 坐在栱、翘、昂之两端，作为承接上一层栱 件的基座
斗拱
中国传统木构架体系建筑中独有的构件。用于柱 顶、额枋和屋檐或构架间，宋《营造法式》中称为铺 作，清工部《工程做法》中称斗科，通称为斗拱。斗 是斗形木垫块，拱是弓形的短木。拱架在斗上，向外 挑出，拱端之上再安斗，这样逐层纵横交错叠加，形 成上大下小的托架。斗拱最初孤立地置于柱上或挑梁 外端，分别起传递梁的荷载于柱身和支承屋檐重量以 增加出檐深度的作用。唐宋时，它同梁、枋结合为一 体，除上述功能外，还成为保持木构架整体性的结构 层的一部分。明清以后，斗拱的结构作用蜕化，成了 在柱网和屋顶构架间主要起装饰作用的构件。
斗拱PPT课件
华拱：垂直于立面，向内外挑出的拱。
16
华拱头上的斗叫交互斗，在横拱中心的叫齐心斗，两端的叫散斗。 17
令拱：最外一跳华拱头上的横拱称令拱。
18
耍头：最上一层拱或昂之上，与令拱相交而向外伸出如蚂蚱头状者。 19
柱头枋：在各跳横拱上均施横枋，在柱心中心上的枋．（清也叫正心枋）20
华拱头上的斗叫交互斗，在横拱中心的叫齐心斗，两端的叫散斗。 21
59
60
明清斗拱
斗拱变小,只有柱高几分之一 ; 数量多,柱间多达4—8朵. 屋顶出檐较短,大约一米. 色彩繁复华丽, 风格富丽堂皇。
都表现有成组的斗拱，多为柱头铺作。
45
46
四、斗拱演变历史
第二阶段：唐朝至元代
这个时期斗拱的主要特点在
于柱头斗拱所承托的梁多插
入斗拱中,使斗拱和梁架拉结
在一起，顺屋身左右横出的
拱也和井干状的柱头方（即
枋）交搭在一起。斗拱已不
再是孤立的支承架或挑檐的
构件，而是水平框架不可分
的一部分。这个水平框架现
56
四、斗拱演变历史
第三阶段：明清时期
自明代开始，柱头间使用大
、小额枋和随梁枋，斗拱的
尺度不断缩小，间距加密。
清式建筑的梁不再像宋式那
样穿插在斗拱中,而是压在斗
拱最上一跳之上,直接承挑檐
桁。因此，斗拱发展到明清
以后便不再起维持构架整体
性和增加出檐的作用。它的
用料和尺度比宋式大为缩小.
57
58
山西榆次城隍庙建筑斗拱
华拱头上的斗叫交互斗，在横拱中心的叫齐心斗，两端的叫散斗。 27
撩檐枋：在令拱上的枋，最外部．（宋）（挑檐枋）
28
唐宋明清斗拱结构图
唐宋明清斗拱结构图
唐宋和明清斗拱图示
唐宋：斗拱巨硕，与柱高比可达到1：2，加上直昂的作用，常使出檐达三四米，铺间一般1、2朵。
〖华栱〗:在斗栱上向内、外挑出的栱，称“华栱”。
〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”，没有的是“偷心造”。
〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。
〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。
〖昂〗：斗栱中斜向设置(与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁。
分类：
依其具体位置分别称作：柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。
各部名称：
斗拱名称：
“Ｘ抄Ｘ下昂”是度量铺作单位之一
在宋《营造法式》的“总铺作次序”条中规定：“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作，出五跳为之八铺作”；一朵最小的斗栱应挑出四层、一跳的四层是固定的层，即栌斗、栱、耍头、衬方头。
斗拱的计数单位是“铺作”，如一朵单抄(或单昂)斗栱有：一的栌斗，一个华拱(或昂)，一个耍头，一个衬方头，计四铺作。
每增加一个构件，即加一铺作，以此类推。
双抄双下昂为七铺作，双抄三下昂为八铺作，等等。
单杪四铺作（一：栌斗、二：栱、三：耍头、四：衬方头）：
单杪单昂五铺作：
单抄双下昂六铺作里转五铺作
双抄双下昂七铺作里转六铺作。
