空气能热泵知识培训
空气能热泵使用培训及注意事项
空气能热泵使用培训及注意事项空气能热泵是一种热水供暖技术，可以将低温的空气中的热能转换成可用的热水。
它具有环保、节能的特点，在现代家居中广泛应用。
但是，要正确使用和维护空气能热泵需要一定的培训和注意事项。
本文将介绍空气能热泵的使用培训及注意事项，以帮助用户正确使用和维护空气能热泵。
一、空气能热泵的使用培训1、了解空气能热泵的基本原理和结构在使用空气能热泵之前，用户需要了解其基本原理和结构。
空气能热泵利用空气中的热能来加热水，其主要由蒸发器、压缩机、冷凝器和膨胀阀等部分组成。
通过压缩机将低温低压的制冷剂压缩成高温高压的气体，然后通过冷凝器释放热量，最终将热量传递给水。
2、掌握空气能热泵的操作方法用户需要掌握空气能热泵的操作方法，包括开关机、调节温度、清洗滤网等。
在开机前，需要确保电源连接正常，水路通畅，排气管道无堵塞。
在调节温度时，要根据实际需要进行合理设置，以充分利用空气能热泵的节能特点。
3、学会监测空气能热泵的运行状态用户需要学会监测空气能热泵的运行状态，包括观察压缩机的工作情况、检查冷凝器和蒸发器的清洁程度、检测水温和水压等。
及时发现和解决问题，可以有效延长空气能热泵的使用寿命。
二、空气能热泵的注意事项1、定期清洗滤网空气能热泵在运行时会吸入大量空气，滤网很容易被灰尘和杂物堵塞，导致热泵散热不良，影响供暖效果。
因此，用户需要定期清洗滤网，保持空气能热泵的通风畅通。
2、避免温度突变空气能热泵在运行时对温度的适应能力较差，突然的温度变化会影响其正常运行。
因此，用户需要避免在短时间内频繁调节空气能热泵的温度，以免影响热泵的稳定性和寿命。
3、避免外部影响空气能热泵通常安装在室外，容易受到外部环境的影响。
用户需要定期清理周围的杂物，保持热泵周围的空气畅通。
同时，要避免在恶劣天气下对空气能热泵进行强制使用，以免影响其正常运行。
4、定期维护保养空气能热泵需要定期维护保养，包括清洗蒸发器和冷凝器、检查压缩机和膨胀阀的工作状态、检测冷媒的泄漏等。
空气源热泵知识点总结
空气源热泵知识点总结一、空气源热泵的原理1. 空气源热泵是一种利用空气中的热量来进行加热和制冷的一种设备。
2. 空气源热泵的工作原理是利用空气中的低温热能，通过压缩和蒸发循环转换为高温热能，实现加热和制冷。
3. 空气源热泵主要由压缩机、膨胀阀、蒸发器、冷凝器、冷媒管路和控制系统等组成。
4. 空气源热泵通过蒸发器吸收外界空气中的低温热能，经过压缩机增压后，通过冷凝器释放热量，实现加热或制冷效果。
二、空气源热泵的优势1. 高效节能：空气源热泵利用外界空气中的热能进行加热和制冷，不需要消耗燃料，节能效果显著。
2. 环保健康：空气源热泵不产生废气、废水和废渣，对环境没有污染，符合环保要求。
3. 灵活方便：空气源热泵可以根据需要进行加热和制冷操作，操作简单方便。
4. 可靠耐用：空气源热泵具有良好的稳定性和耐用性，使用寿命长。
5. 适用范围广：空气源热泵可以在不同气候条件下使用，适用范围广泛。
三、空气源热泵的应用领域1. 家庭采暖：空气源热泵可用于家庭采暖，提供舒适的室内温度。
2. 商业建筑：空气源热泵可用于商业建筑的空调和供暖系统。
3. 工业制冷：空气源热泵可用于工业生产中的制冷需求。
4. 温室种植：空气源热泵可用于温室种植中的气候控制。
5. 其它领域：空气源热泵还可以用于游泳池加热、农业温室和冷藏冷冻等领域。
四、空气源热泵的性能指标1. 制冷量：空气源热泵的制冷量是指单位时间内从室内空气中吸收的热量，通常以千瓦或万千瓦为单位。
2. 加热量：空气源热泵的加热量是指单位时间内向室内空气释放的热量，通常以千瓦或万千瓦为单位。
3. 能效比：空气源热泵的能效比是指单位制冷或加热量所消耗的电能和所产生的制冷或加热量之比，是衡量空气源热泵性能的重要指标。
4. COP值：空气源热泵的性能系数COP是指单位制冷或加热量所消耗的电能和所产生的制冷或加热量之比，是空气源热泵性能指标之一。
五、空气源热泵的安装和维护1. 安装要点：空气源热泵的安装需要遵循相关技术标准，包括选址、安装、调试等环节，确保设备的正常运行和使用安全。

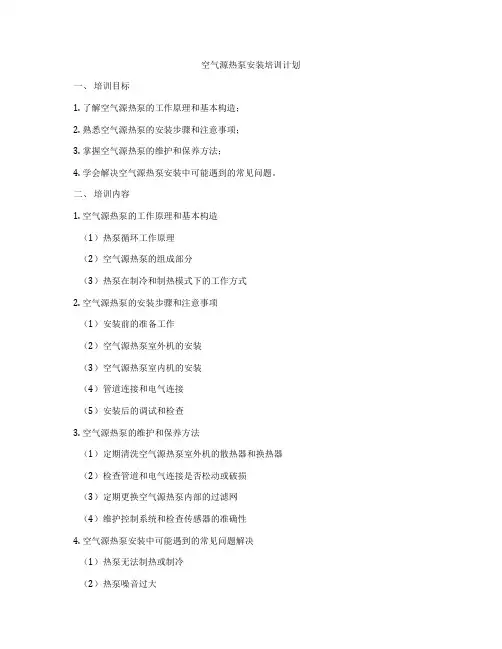

空气源热泵安装培训计划
空气源热泵安装培训计划一、培训目标1. 了解空气源热泵的工作原理和基本构造；2. 熟悉空气源热泵的安装步骤和注意事项；3. 掌握空气源热泵的维护和保养方法；4. 学会解决空气源热泵安装中可能遇到的常见问题。
二、培训内容1. 空气源热泵的工作原理和基本构造（1）热泵循环工作原理（2）空气源热泵的组成部分（3）热泵在制冷和制热模式下的工作方式2. 空气源热泵的安装步骤和注意事项（1）安装前的准备工作（2）空气源热泵室外机的安装（3）空气源热泵室内机的安装（4）管道连接和电气连接（5）安装后的调试和检查3. 空气源热泵的维护和保养方法（1）定期清洗空气源热泵室外机的散热器和换热器（2）检查管道和电气连接是否松动或破损（3）定期更换空气源热泵内部的过滤网（4）维护控制系统和检查传感器的准确性4. 空气源热泵安装中可能遇到的常见问题解决（1）热泵无法制热或制冷（2）热泵噪音过大（3）热泵内部故障问题的检测和解决方法三、学员群体1. 空调安装和维修人员2. 新能源热泵产品销售人员3. 空调安装公司经营者和管理人员四、培训方式1. 理论培训通过课堂讲授、教材阐述等方式，传授空气源热泵的基本工作原理、安装步骤和维护方法。
2. 实操培训组织学员到现场进行空气源热泵的安装操作，并指导学员学习空气源热泵的具体安装步骤和注意事项。
3. 案例分析分析空气源热泵安装过程中可能遇到的常见问题，为学员提供解决问题的方法和技巧。
4. 应用训练引导学员在实际应用中自主解决问题，通过实践提高空气源热泵安装和维护的技术水平。
五、培训时间本培训计划为期5天，每天8小时，共40个小时。
六、培训地点本培训将在设备厂商提供的实验室和现场进行，以便学员能够近距离接触和操作空气源热泵设备。
七、培训师资本培训将由具有丰富实践经验的空气源热泵专业人员担任讲师，以确保培训内容的专业性和实用性。
八、考核与评估1. 理论知识考核考核学员对空气源热泵的工作原理和基本构造、安装步骤和注意事项、维护和保养方法的掌握情况。
热泵培训一(XIN)
3.冷凝器
冷凝器的作用：将来自压缩机的高温高压制冷 剂蒸气冷凝成过冷的液体，在冷凝过程中，制 冷剂蒸气放出热量，故要用水或空气来冷却。 冷凝器分为：套管式、板式、壳管式、钛管、 沉浸式等。 使用现状：目前我司产品所使用到的换热器， 浸液式家用机使用沉浸式换热器，循环式家用 机使用高效壳管式换热器，3P、5P的工程机 使用套管式换热器，10P-24P使用的是高效壳 管换热器，泳池机组使用的是钛管换热器。
9
10
液化 气体 液体 放热
水
11
汽化
空气
吸热 液体 气体
12
水蒸气
１００℃ １００℃ 水在一个大气压下 １００℃沸腾 １００℃
水的蒸发
加热
13
三、空气能热泵热水器的组成
空气能热泵热水器的组成：制冷系统+电控系统 +钣金结构+水系统。 制冷系统包括：压缩机、冷凝器、蒸发器和节 流装置四大件，另外还有四通阀、气液分离器、 过滤器和制冷剂等。 电控系统包括：电路板、控制面板、变压器、 信号线、接触器和感温探头等。
外观图:
25
壳管式换热器
壳管式换热器特点：盘管采用高效翅片管，换热面积是光管的3.7倍，盘管紧凑的螺 旋结构保证冷媒能充分换热，水路流速均匀。换热效率高，体积小，不容易堵塞， 可以使用于任何机组。
外观图:
26
沉浸式盘管冷凝器 特点:由水箱和紫铜管组成.紫铜管绕成盘管形状.主要的特点就是结构简单，安
组成：由电路板、变压
器、控制面板、信号线、 各种温度传感器、交流 接触器、热过载保护器、 接线端子等组成。
电路板
控制面板
37
交流接触器
热过载继电器
空气能热泵的23个小知识
空气能热泵的23个小知识人们所熟悉的“泵”是一种能提高位能的机械设备，比如水泵主要是提高水位或增加水压，而“热泵”是一种能从自然界的空气、水或土壤中获取低位热，经过电力做功，输出可被人们所用的高品位热的设备，是一种节能、环保、清洁的采暖和热水设备，热泵技术是近年来在全世界倍受关注的新能源技术。
一、如何理解“热泵”？举个简单的例子，汽车耗几升汽油就可以把几吨货物从一个地方运到另一个地方，热泵机组可从自然界中吸收热量经过热泵的“搬运”（电力做功驱动热泵），获得可用于生产、生活的热能。
二、热泵有几种？根据热源不同，热泵可分为空气源热泵、水源热泵和地源热泵三、热泵热水器是太阳能产品吗？从广义上讲是的，但热泵机组与常规太阳能产品却有着本质上的区别，主要体现在工作原理上的不同：常规太阳能产品必须依靠太阳光的直接照射或辐射才能达到制热效果，而热泵机组主要是以吸收环境中热能来达到制热效果。
四、热泵机组根据什么原理进行采热？热泵机组设备内置一种吸热介质——冷媒，它在液化的状态下低于零下20℃，与外界温度存在着温差，因此，冷媒可吸收外界的热能，在蒸发器内部蒸发汽化，通过热泵机组中压缩机的工作提高冷媒的温度，再通过冷凝器使冷媒从汽化状态转化为液化状态，在转化过程中，释放出大量的热量，传递给水箱中的储备水，使水温升高，达到制热水的目的，这便是该产品的独特之处，也是市场潜力的理由所在。
五、热泵机组中有热交换器，那么在运行时是否一定要用电？要用电，但电只用在驱动热泵从外界环境中吸收热，并将热能释放出来加热热水，而不象常规电热水器那样用电直接加热水，故用电量很少。
六、热泵机组与其它供热方式相比有什么优势？热泵机组供热主要体现在：高效、节能、环保、安全。
无可燃、可爆气体，无电器推动元件，绝对安全；无任何废气、废水、废渣排放，绝对环保，热泵机组全年平均运行成本只需电直接加热的1/4，燃油、燃气加热的1/3~1/2，常规太阳能的1/1.5。
空气源热泵热水机组培训
二、机组选型
3、热水系统设计步骤 确定日用水量
卫生器具的小时热水量=额定流量*3600
序 号
给水配件名称
洗涤盆、拖布盆、盥洗槽
1
单阀水嘴 单阀水嘴
混合水嘴Βιβλιοθήκη 洗脸盆2单阀水嘴
混合水嘴
洗手盆
3
感应水嘴
混合水嘴
浴盆
4
单阀水嘴
混合水嘴(含带淋浴转换器)
5
淋浴器 混合阀
大便器
6
冲洗水箱浮球阀
延时自闭式冲洗阀
额定流量 （L/s）
15 70（50）
80 — 100 （60～100） 70（20） 100 15（2） 70（10） 100
净身盆 饮水器 小卖部洗涤盆
—
33
—
—
—
—
30～60
30
30
30
—
—
50
50
50
二、机组选型 3、热水系统设计步骤 确定设备规格和数量
1、按每天设备运行时间 h=(10～12）小时计算 2、查出设备在当地冬季平均气温下的小时产水量q 3、计算设备数量： n＝Q /（q*h） （向前取整） 4、设备数量选择原则：能选两台小能力的尽量不选择一台大能力设备。 5、校核机组在冬天最冷月内设备运行的时间，一般不超过18小时。
宿舍 (III、IV类）
30 — 60～100 — 100 80 70 100 2 10 —
工业企业 生活间
33 50 60～100 — 100 80 30 100 2 10 100
公共浴室
15 50 60～100 50 100 60～80 20 — 2 10 100
影剧院
体育场馆
空气源热泵培训资料
❖ 由于地表水温度受气候的影响较大，与空气源热泵类似，当 环境温度越低时热泵的供热量越小，而且热泵的性能系数也 会降低。
地缘热泵
地下水源热泵： ❖ 地下水源热泵系统的热源是从水井或废弃的矿井中抽取的地
❖ 户式中央空调市场目前市场应用主要在北京、上海、江苏 和广州等发达城市及华南、华东等发达地区。
❖ 产品以多联机为主，水冷式和风冷式份额较小，多联机市 场份额有扩大的趋势，水冷式与风冷式空调所占市场份额 越来越小。
户式中央空调市场发展预测
❖ 外资品牌的优势 ❖ 民族品牌的发展 ❖ 未来户式中央空调竞争格局 ❖ 家用空调发展趋势 ❖ 市场发展空间
空气源热泵项目培训资料
主要内容
❖ 热泵基本原理 ❖ 热泵的主要分类 ❖ 热泵的主要应用 ❖ 热泵空调的优点 ❖ 空气、水源、地源热泵特点 ❖ 中央空调行业情况 ❖ 国家对热泵空调产品有关政策
热泵技术的原理和特点
热泵实质上是一种热量提升装置，热泵的作用 是从周围环境中吸取热量，并把它传递给被加热的 对象（温度较高的物体），其工作原理与冰箱、空 调相同，都是按照逆卡诺循环工作的，所不同的只 是工作温度范围不一样。
热泵系统自成封闭式系统。
❖ 根据埋管的形式不同，这种系统又分为横埋和竖埋（又称 为直埋）两种方式。
水/地源热泵的技术优势
❖ 环保：无烟、气及固体排放物，对环境无污染。 ❖ 节能：地温中央空调机组每消耗1KM电能，冬季得到5KW的热量，夏季得到
5.7KW的冷量，运行成本低。 ❖ 省地：省去了锅炉房和配套设备占地空间。 ❖ 使用成本较低，一套地温中央空调系统可制冷、制热及提供卫生热水，运行费用
空气能热泵方案设计培训资料
重量 （kg）
7 13 7 12.5
9、水泵选型曲线图
10、各水路管径选择
11、控制系统
❖ 需不同的功能、不同的用途、不同而设计 安装
❖ 小工程系统及大工程要求水温恒定温度高 的系统有所不同。
三、系统运行图例1
系统运行图例2
热水系统工程示意图
（小型连续供水）
回水电磁阀
输出功率 （W） 290 550 400 960
输出功率 （W） 160 400 200 600
最大扬程 （m） 15 20 15 25
额定扬程 （m） 10 15 10 20
最大流量 （t/h）
2.88 4.5 4.8 6.9
额定流量 （t/h）
1.32 2.4 2.28 3.0
管径DN （mm）
43.5÷14.792=3台 即用3台YZRS-5GXS空气源热泵机组即可满足加热要求。 （根据地区气候不同机组配机不一样可通过调运行时间控制）
3）太阳能集热器选型
❖ 按GB/T18713-2002 规定，日辐照量取当地春分或秋分所在月集热器受热面上月均日辐照 量按16420 KJ/㎡
❖ AC = QW·CW·（ tend－ti）·f / Jt·ηcd ·（1－ηL） （GB/T18713-2002太阳能热水系统 计算公式）
4、工程设计人员需要了解的基本内容
1）、对不同的用户用水要求的用水定额必须熟 悉《建筑给水排水设计规范》 GB 50015－ 2003
2）、了解不同用户的用水情况对系统进行设计 （热水应用场所、客户要求或设计用水量、设 备安装位置及尺寸、供水点到用水点高度差例 如：楼层高度）
❖3）场所设计选用热水量参数表
❖ 流量：G（ G=用水量T/用水时间） ❖ 扬程分两种供水情况：
空气能热泵维修培训资料
3.
空气能热泵在使用过程中可能会出现各种故障，以下列举一些常见问题及解决方法：
3.1.
3.1.1.
可能原因：
•供电故障，检查电源是否正常供电。
•电线接触不良或损坏，检查电线连接是否牢固。
•过载保护开关跳闸，检查保护开关并复位。
•压缩机损坏，需要更换压缩机。
空气能热泵维修培训资料
1.
空气能热泵是一种基于热泵原理，利用空气中的热能进行加热或制冷的设备。它具有高效节能、环保无污染、使用安全等特点，在家庭和商业领域得到广泛应用。然而，由于空气能热泵涉及到复杂的机械、电气和控制系统，一旦发生故障，需要经验丰富的维修技术人员进行维护和修复。
本文档旨在为空气能热泵维修人员提供培训资料，帮助他们了解空气能热泵的工作原理、常见故障及维修方法，提高维修效率和质量。
3.2.
可能原因：
•冷凝器污垢导致散热不畅，影响制冷效果。
•蒸发器表面积过小，导致制冷效果不佳。
•制冷剂不足或泄漏。
解决方法：
•定期清洁冷凝器表面，确保散热效果。
•检查蒸发器是否正确安装，如有需要更换。
•如果判断是制冷剂不足或泄漏导致的问题，需联系厂家或专业维修人员进行检修。
4.
为了确保空气能热泵的正常运行和延长使用寿命，维护工作是必不可少的。
2.
空气能热泵利用空气中的低温热能，通过循环过程将热量转移给低温环境或水箱，实现加热或制冷效果。其主要组成部分包括压缩机、蒸发器、冷凝器和节流阀。
•压缩机：将低温低压气体压缩为高温高压气体，提供能量。
•蒸发器：通过吸热使制冷剂蒸发，并从空气中吸收热量。
•冷凝器：通过放热使制冷剂冷凝，并将热量释放到环境或水箱中。
空气源热泵培训资料
地缘热泵
地下水源热泵： 地下水源热泵系统的热源是从水井或废弃的矿井中抽取的地 下水。 开式环路：水质良好的地下水可直接进入热泵换热，经过换 热的地下水可以排入地表水系统，但对于较大的应用项目通 常要求通过回灌井把地下水回灌到原来的地下水层。 闭式环路：采用板式换热器把地下水和通过热泵的循环水分 隔开，以防止地下水中的泥沙和腐蚀性杂质对热泵的影响。
户式中央空调市场发展预测
外资品牌的优势 民族品牌的发展 未来户式中央空调竞争格局 家用空调发展趋势 市场发展空间
国家支持政策
《国务院关于加强节能工作的决定》 ：优化用能结构。大力发展高效清 洁能源。逐步减少原煤直接使用，提高煤炭用于发电的比重，发展煤炭 气化和液化，提高转换效率。引导企业和居民合理用电。大力发展风能、
北京 《关于发展热泵系统的指导意见》：其他在本市辖区内建设的各类 项目，供热制冷系统选用热泵系统的，根据市规划委核定的建筑面积从 本市固定资产投资中安排一次性补助，补助标准为：地下（表）水源热 泵35元/平方米，地源热泵和再生水源热泵50元/平方米。
地方支持政策
《滨海新区促进节能降耗鼓励办法》 ：利用地源热泵、淡(海、污)水源
用污水源热泵技术供热制冷。
《可再生能源建筑应用专项资金管理暂行办法》 专项资金支持的重点领域： （一）与建筑一体化的太阳能供应生活热水、供热制冷、光电转换、照明； （二）利用土壤源热泵和浅层地下水源热泵技术供热制冷； （三）地表水丰富地区利用淡水源热泵技术供热制冷； （四）沿海地区利用海水源热泵技术供热制冷； （五）利用污水源热泵供热制冷； （六）其他经批准的领域。
空气能热水器培训资料
空气源热水器一、简介空气能热水器，又称热泵热水器，也称空气源热水器，是采用制冷原理从空气中吸收热量来制造热水的“热量搬运”装置。
空气能热泵热水器（空气源热泵热水器）中的冷媒（R22、 R417A等）把空气中的低温热能吸收进来，经过压缩机压缩后转化为高温热能，加热水温。
这种热水器（空气源热泵热水器）具有高效节能的特点，其节能效果是电热水器的4倍，是燃气热水器的3倍，是太阳能热水器的约2倍。
空气能热泵热水器工作原理通过让工质不断完成蒸发（吸取环境中的热量）→压缩→冷凝（放出热量）→节流→再蒸发的热力循环过程，从而将环境里的热量转移到水中。
制冷四大件：蒸发器、压缩机、冷凝器和节流装置四个部件。
稳定三大件：储液罐（压缩机），膨胀阀（毛细管），干燥器（水份）除霜一大件：四通阀二、工作原理其内部结构主要由四个核心部件：压缩机，冷凝器，膨胀阀，蒸发器组成。
简单来说：其工作原理就是把空气中的能量加以吸收，转变成热量，转移到水箱里面的水中，把水加热起来，同时把失去大量热量的空气排放到室外的环境中，这是就是一般分体空气能热水器（又称为空气能冷气热水器）的原理；而一体式空气能除了吸收空气中的热量加热热水，还能把失去大量热量的空气，即是冷气，排放到厨房里，实现厨房制冷功能。
三、特点、优点、缺点（一）六大特点安全由于它不是采用电热元件直接加热，故相对电热水器而言，杜绝了漏电的安全隐患；相对燃气热水器来讲，没有燃气泄露，或一氧化碳中毒之类的安全隐患，因而具有更卓越的安全性能。
舒适空气源热泵热水器是蓄热式的，加热功能根据水箱内的温度自动启动，保证热水24小时充足供应，因此不会出现像燃气热水器那样无法同时满足多个水龙头用热水的问题，也不会出现电热水器容量小，多人洗澡需要等待的问题。
即开即用热水，出水量大，出水温度稳定，满足你所有对热水的期望。
省钱由于其耗电量只有等量电热水器的四分之一，即相当于使用同样多的热水，使用空气源热泵热水器，电费只需电加热的四分之一。
空气能热泵使用培训及注意事项
空气能热泵使用培训及注意事项1.确保在操作和维护空气能热泵时，必须经过专业的培训。
Make sure to go through professional training when operating and maintaining the air source heat pump.2.培训可以帮助您更好地理解热泵系统的工作原理。
Training can help you better understand the working principles of the heat pump system.3.学习如何正确地操作空气能热泵，可以减少意外事故发生的风险。
Learning how to operate the air source heat pumpcorrectly can reduce the risk of accidents occurring.4.对于初学者来说，应该寻求有经验的技术人员进行指导和培训。
For beginners, seeking guidance and training from experienced technicians is essential.5.在培训过程中，您需要学习如何检查和清洁空气能热泵的过滤器和散热器。
During training, you will need to learn how to check and clean the filters and radiators of the air source heat pump.6.学会识别热泵系统可能出现的故障，并知道如何处理。
Learn to identify potential faults in the heat pump system and know how to deal with them.7.在进行任何维护或维修工作之前，务必将空气能热泵从电源中断开。
Before conducting any maintenance or repair work, make sure to disconnect the air source heat pump from the power source.8.培训还应包括关于安全操作和遵守规定的内容。
空气能培训资料
空气能培训资料空气能是一种环保、高效的能源利用方式，被广泛应用于家庭供暖、热水供应和空调等领域。
为了提高从业人员对空气能技术的理解和应用能力，培训资料应包括以下内容：一、空气能技术概述空气能技术是一种利用环境中的气体资源（如空气、水蒸汽等）来进行能源转换的技术。
它可以将环境中的低温热能（或冷能）通过热泵技术提升为高温热能，实现供暖、热水供应或空调等需求。
空气能技术相对于传统的加热制冷方式更加环保、高效。
二、空气能热泵原理空气能热泵是实现空气能技术的核心设备。
其主要由蒸发器、压缩机、冷凝器和节流装置等组成。
通过循环工质在蒸发器和冷凝器之间的相变过程，可实现热量的吸收和释放。
热泵工作过程中要充分利用制冷剂的相变特性和压缩机的压缩功进行换能。
三、空气能热水供暖系统空气能热水供暖系统主要由空气能热泵、水泵、水箱和暖气片等组成。
系统通过空气能热泵采集环境中的热能，将其转化为热水供应给用户。
在运行过程中，空气能热泵可根据室内温度的需求自动调节热量输出，实现供暖效果最大化和能耗最小化。
四、空气能热泵热水器空气能热泵热水器与传统的电热水器相比，具有更高的能效和更低的运行成本。
它通过热泵技术将环境中的低温热能提升为高温热能，用于加热热水，从而实现热水供应的需求。
空气能热泵热水器不仅适用于家庭使用，还广泛应用于酒店、学校、游泳馆等大型场所。
五、空气能空调系统空气能空调系统是一种能够同时实现制冷和供暖功能的设备。
它通过热泵技术，在夏季可将室内热量排放到室外，实现室内降温；在冬季可将室外的热量吸收并加热室内空气。
相比传统的空调系统，空气能空调系统具有更高的能效和更低的运行成本。
六、空气能技术发展趋势随着人们对能源环保性要求的提高，空气能技术在未来的发展前景非常广阔。
未来空气能技术可能在多个领域得到应用，如工业生产、交通运输等。
同时，新材料和新技术对空气能技术的发展也将起到积极的推动作用。
通过以上培训资料的学习，希望从业人员能够全面了解空气能技术的原理、应用和发展趋势，提高对空气能设备的操作和维护能力，为推动清洁能源的应用和环境保护作出贡献。
低温空气源热泵供热技术培训教材
空气源热泵混凝土填充式热水供暖地面单位面积散热量 PE-X管单位地面面导热系数积的向上的有效散热量和向下传热损失（W/m2）
（面层为水泥、石材或陶瓷热阻R=0.02(m2·K/W)）
▼表内容: 相同点:导热系数； 混凝土填充式；面热阻层；PE-X管； 加热管间距；室内空气 温度。 不同点:平均水温与供水水温（没有温差概念）；有效散热量和向下传热损失； 例: 向上134.3-119.9/134.3=10.72﹪；向下28.5-27.3/28.5=4.2﹪； 结论: 空气源热泵供水温度45℃，采用热水混凝土填充式热水供暖地面单位（6同）时 ，向上面积散热量之比10.72﹪，向下面积散热量之比4.2﹪。 空气源热泵冬季供暖与地面辐射供学习暖文未档端是最好的组合。
冻冰，机组的出力（能效比）和运行稳定性受到很大的影响，通过大量的工程实践证明
，冬季，在南方潮湿地区、北方寒冷地区，通过能效比的测试发现等质化的空气源热泵
在工程中使用，而制热效果相差悬殊。（主要融霜原因）应具有先进可靠的融霜控制，
融霜时间总和不应超过运行周期时间的20％。在确定空气源热泵机组冬天的制热量时，
标准工况能效比测试数据：
1、以上热水工况参数在环境温度20℃，水温从15℃升到55℃测定。
2、制冷工况参数在进水温度12℃，出水温度7℃，室外环境温度35℃测定。
3.制热工况参数在进水温度40℃，出水温度45℃，室外（环境温度）干球温度7℃测定。
实际上制热量能效比随干球温度、湿球温度变化的。如果选择空气源热泵机组单台制热量 时，应参照当地的气象
“住宅户式空气源热泵和太阳能供热系统应用技术导则”颁布实施，
机组应能够在不低于—15℃的环境里进行供热、设计工况的供热性能系数。是确定空气源 热泵热水机组可作为北京地区供暖热源的一个重要参数。
空气能技术培训资料全
空气源热泵热水器技术培训资料一、空气源热泵热水器发展历史1、几种常见的名称叫法国目前最常见的几种叫法：空气源热水器、空气源热泵热水器、空气能热水器、空气能热泵热水器、热泵热水器，其中最精确的叫法应是“空气源热泵热水器”。
中国国的一些行业协会为了统一称呼，利于这种热水器在国的推广，统一称为空气能热水器，这个叫法虽不太准确，但比较直观，易于让消费者理解，我们以后也要改成这样称呼。
2、名称解释空气源－－热能来源于空气中；另外还有水源、地源等。
空气能－－空气不是一种能量，能量的形式有电能、热能、太阳能、风能、动能、势能、潮汐能等等。
热泵－－－从低温处吸取热量，在高温侧释放的一种机械设备，例子：压缩机，空气源热泵热水器就用了这种设备，从较低温度的空气中吸取热量，转移到水侧给水加热至最高60度。
3、发展历史追溯其渊源，空气能热水器属于外来技术，1824年，热泵的理论起源于卡诺发表的关于卡诺循环的论文；1850年初开尔文提出冷冻装置可以用于加热；之后许多科学家及工程师对热泵进行了长达80年的大量研究。
1924年，空气源热泵技术发明，但并未被人们充分认识和应用；20世纪60年代，世界能源危机爆发，热泵以其回收低温废热，节约能源的特点，经过改进而登上历史舞台受到人们的青睐。
比如美国，热泵的产量从1971年的8.2万套/年增至1976年的30万套/年，1977年再次增加为50万套/年，而此时，日本后来居上，年产量超过50万套。
在欧美大多数发达国家，如澳大利亚、英国、法国、德国、北欧南欧等国家，热泵产品已经进入了大多数家庭。
1998年美国的调查数据显示，美国约有30%的热水供应设备采用空气能热水机组，到从2001年开始美国每年安装40万台空气能热水器，并保持每年10%的速度递增。
20世纪70年代澳大利亚等国将热泵运用到热水器产品上。
2000年左右，我国开始尝试热泵在热水设备上的应用。
2001年左右热泵热水器在日本开始进入家庭使用，2002年前后空气能热水器引进中国登陆；2003年，我国出现一批专业生产空气能热泵热水器的制造商和销售商，由于其高效节能、环保、安全、舒适、安装便捷等诸多优势，迅速在南方市场得到应用推广，主要应用于企事业单位，中国空气能热泵热水器市场初现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气能热泵知识培训一、空气源热泵热水器基础知识1、名称解释空气源－－热能来源于空气中；另外还有水源、地源等。
空气能－－空气不是一种能量，能量的形式有电能、热能、太阳能、风能、动能、等等热泵－－一种利用高位能使热量从低位热源流向高位热源的装置2、几种常见的名称叫法国内目前最常见的几种叫法：空气源热水器、空气源热泵热水器、空气能热水器、空气能热泵热水器、热泵热水器，其中最精确的叫法应是“空气源热泵热器”。
国内的一些行业协会为了统一称呼，利于这种热水器在国内的推广，统一称为空气能热水器，这个叫法虽不太准确，但比较直观，易于让消费者理解。
3、发展历史追溯其渊源，空气能热水器属于外来术；1824年，热泵的理论起源于卡诺发表的关于卡诺循环的论文；1850年初开尔文提出冷冻装置可以用于加热；之后许多科学家及工程师对热泵进行了长达80年的大量研究。
1924年，空气源热泵技术发明，但并未被人们充分认识和应用；20世纪60年代，世界能源危机爆发，热泵以其回收低温废热，节约能源的特点，经过改进而登上历史舞台受到人们的青睐。
比如美国，热泵的产量从1971年的8.2万套/年增至1976年的30万套/年，1977年再次增加为50万套/年，而此时，日本后来居上，年产量超过50万套。
在欧美大多数发达国家，如澳大利亚、英国、法国、德国、北欧南欧等国家，热泵产品已经进入了大多数家庭。
1998年美国的调查数据显示，美国约有30%的热水供应设备采用空气能热水机组，到从2001年开始美国每年安装40万台空气能热水器，并保持每年10%的速度递增。
2000年我国开始尝试热泵在热水设备上应用；2002年前后空气能热水器引进中国登陆广东；2003年我国广东出现一批专业生产空气能热泵热水器的制造商和销售商。
二、空气源热泵热水器原理热泵技术是基于逆卡诺循环原理实现的。
主要由：压缩机、冷凝器、膨胀阀和蒸发器四个部分组成，工作过程如下：这样空气能热水器就能不断吸收空气中的热量，并将该部分热量传到水侧，从而达到加热热水的目的.三、空气源热水器产品结构介绍空气源热泵分类1.按热源分类空气源热泵：以空气为低位热源，从中吸收热量到高位热源的装置。
水源热泵：以水作为低位热源，从中吸收热量到高位热源的装置。
地源热泵：以地下埋管或地下水作为低位热源，从中吸收热量到高位热源的装置。
泳池机组：专门给泳池恒温加热的热泵机组，一般恒温为28±2℃。
该机组的水换热器材质采用钛管制作。
空调热泵：能制冷，制热，又生产生活热水装置（三联供）。
冷热水机组：能够单独产生冷水和热水或者同时产生冷热水的装置。
空气源-水源热泵：可以单独从空气和水中吸收热量或者同时从空气和水中吸收热量到高位热源的装置。
2.按供热温度分类高温热泵（65℃ 以上）低温热泵（60℃ 以下）3.按加热方式分类直热式:一次性把冷水加热到设定温度循环式:多次循环把冷水加热到设定温度浸泡式:把换热管直接放在保温水箱内，冷水加热到设定温度4.按就用领域分，家用型、商用型。
一般认为3P以下的机器家用型，以上是商用型。
5.按结构分：分体式、一体式。
主要是看水箱和主机是否是合在一起的。
一体机看起来体积比较小，外观比较漂亮，但受体积限制，容量做不大，且效率比较低。
6.按工作温度分：普通（南方）型、低温（北方）型普通型一般工作温度范围:－5℃－43℃，基本适用长江以南地区。
低温型一般工作温度范围：－15℃－40℃适用长江以北地区。
7.按工作电压分：单相220V、三相380V8.按机器出风类型分：顶出风、侧（横）出。
9.按冷媒加热方式：内盘管，外盘管四、空气源热泵部件功能1、压缩机:它的作用是将蒸发器低温低压制冷剂蒸汽吸入，并压缩到高温高压的过热制冷剂蒸汽，然后排到冷凝器。
压缩机分类A、容积式：（1）活塞式（2）回转式：a转子式b涡旋式c螺杆式B、离心式空气源热泵热水器采用转子式压缩机与涡旋式压缩机，家用系列采用转子式压缩机，商用系列采用涡旋式压缩机（1）超高能效能效比目前市场最先进的活塞式高压型还高12％（2）可靠性运动部件少，轴向及径向的谷轮专利柔性设计提供了前所未有的耐液击和容忍杂质的能力。
（3）内置电机断路装置，能有效保护电机免受高温及高电流损坏．（4）低噪声，低排气脉冲．（5）内部设计有超高压泄压及喷气增焓设计。
（6）近100％容积，效率带来超常的制热能力．2.翘片式换热器翘片形式：开窗式，波纹式，平片式。
表面材料：亲水铝箔，光铝箔，钛金铝箔空气源热泵热水器蒸发器基本上采用平片式亲水铝箔。
低温低压液态制冷剂吸热转换低温低压蒸汽3.水水冷凝器（1）螺旋套管式换热器大直径的不锈钢无缝钢管内套一根螺旋铜管,两者紧密的配合在一块,铜管里面走冷却水,铜管和钢管之间的螺纹空隙走制冷剂.水与R22逆向流动.优点：制造简单，换热效率高，而且价格便宜。
水在铜管中紊流状态，不易结水垢，防冻能力强，不易堵塞，对水质要求低，性价比高。
缺点：体积较大,不能适用于大功率的机组。
（2）板式换热器由316超低碳不锈钢板片压制,真空焊接而成.水和制冷剂在薄片中间隔流动,接触充分,换热效率高.适用于功率较大的机组。
优点:结构紧凑，体积小，冷却水量小，换热效率高，具有很强的耐腐蚀能力，缺点：价格较贵，防冻能力差，对水质要求高，容易堵塞。
（3）壳管式换热器盘管采用高效翅片管，换热面积是光管的3.7倍，盘管紧凑的螺旋结构保证冷媒能充分换热，水路流速均匀。
换热效率高，体积小，不容易堵塞，可以使用于任何机组。
（4）沉浸式盘管冷凝器由水箱和紫铜管组成.紫铜管绕成盘管形状.结构简单.结水垢后不容易清洗.时间久,换热效率差.紫铜管抗腐蚀性差，有可能导致盘管泄漏的可能.（5）泳池钛管换热器由钛管和PVC塑料外壳或者不锈钢外壳组成最高温度限制在45℃以下。
特点：具有超强的抗腐蚀能力，能够抵抗水中的氯离子的侵蚀；很高的传热系数和换热效果。
4. 节流部件分类：A 毛细管B 热力膨胀阀C 电子膨胀阀作用：把从冷凝器出来的高温高压制冷剂液体节流降压后变成低温低压的液体，然后排入到蒸发器。
（1）毛细管毛细管是由一般内径为0.7-3.2mm，长度0.6-6m,适用于冷凝压力和蒸发压力较稳定的小型热泵装置；由紫铜管拉制而成，价格低廉。
只适合于某种工况下运行，如果要变工况的话，它就无法调节制冷剂的流量，而且制冷剂的充注量要求比较准确，容易发生脏堵和冰堵。
（2）热力膨胀阀分类：内平衡和外平衡两种。
优点：调控能力比毛细管好，有一定的调节能力。
缺点：由于控制信号是通过感温包感受蒸发器出口处工质过热度变化再由感温介质传到膜片处，时间滞后较大，控制精度不高，且由于膜片的变形量有限，调节幅度不大，当热泵的制热量大范围调节且控温精度要求较高时，需采用电子膨胀阀。
（3）电子膨胀阀它由检测\控制\执行三部分组成.按驱动方式分为:电磁式膨胀阀和电动式膨胀阀两类.A.电子膨胀阀具有很好的双向流通性能B.能够精确控制制冷剂流量c.电子膨胀阀具有智能化节流、全开、关断的能力，能够根据外界的环境温度进行调节，使机组始终工作在稳定的状态。
5.其他制冷系统部件（1）四通阀的功能：能够使制冷系统在制冷和制热两种模式中自由切换。
(2)风机部件组成：由单相电容运转异步电机和风叶组成.作用：加速空气从外界吹过蒸发器表面，以提高蒸发器的传热效率和散热性能。
特点：低转速，低噪音，大风量。
（3）气液分离器的功能：把从蒸发器出来的多余的未蒸发器完的制冷剂液体和气体分离出来，保证压缩机吸入的都是气体。
(4)制冷剂制冷剂的作用：用于在制冷系统中通过自身的状态变化来传递热量的工质。
简称冷媒，俗称雪种。
目前常见的制冷剂种类有：R22，R407C，R417A，R410A，R142b等6.电控系统组成：由电路板、变压器、控制面板、信号线、各种温度传感器、交流接触器、热过载保护器、接线端子、线路组成.五、空气源热泵热水器选型说明（一）、产品选型原则：A、以冬天使用条件为主，一般普通型的空气源热泵热水器冬天（－2~－5℃）的产热量约为正常情况下的65~70%，考虑到还有结霜问题，冬天实际制热能力约为正常的60%。
B、宜大不宜小；C、根据用水人数、用水时间、主要用水时段、用水方式和用水量等来选择产品；D、根据使用场所和安装位置选定产品。
E、根据客户消费习惯、消费水平和要求选定产品。
（二）、每天总用水量计算基本参照数据:（三）、家用产品的选型型号 100L 150L 200L 260L 300L 400L 500L使用人数 2-3人 2-4人 3-5人 4-6人 5-7人 6-8人 7-9人注：仅供参考选型，不作最终选择，最终选择根据实际情况而定。
一.普通商用机组1.了解客户的用途，用水方式和要求等。
客户的用途就是指客户安装热泵是用来干什么，是生活热水，还是工业热水，还是泳池恒温，还是桑拿等。
客户的用水方式就是指客户使用热水的方式，生活热水中有淋浴、桶提。
工业热水和泳池都是恒温的。
客户的要求就是是否有水温的要求，是否要求用什么机组，是否需要回水，是否有场地的限制和安装位置的要求，是楼面工程还是整体工程,是24小时用水还是定时用水等等2.负荷估算、机组、水泵、水箱选型A.负荷估算一般根据客户用途和用水方式来进行，按照相关标准计算，如果客户有明确说明的就按照客户说的计算。
如果客户没有明确规定的,可以按照下列数值进行选择.普通住宅有淋浴设备每人每日85~130L;高级住宅和别墅每人每110~150L;集体宿舍每天每日27~38L;普通旅馆、招待所每床每日55~110L;宾馆客房每床每日160~215L;医院、疗养院、修养所每病床每日65~130L；公共浴室，有淋浴55~110L；理发室每顾客每次5~13L；幼儿园、托儿所每儿童每日16-32L；体育场运动员淋浴每人每次27L。
负荷估算计算公式:Q=CM△T其中:C 为水的比热容,1KCal/kg.℃.M 为水的质量 kg或L.△T 为冷水与热水的温差（进出水温差）B.机组的选型机型选择要根据所计算的最冷季节的热负荷和机组所需要的加热时间进行确定,大负荷用大功率机组,小负荷用小功率机组.其次就要根据用水要求,是直热式还是循环式,机组与水箱的配置等进行选择.C.循环水泵和供水泵的选型循环水泵按照机组的功率和主机和水箱之间的扬程进行选择,机组的流量可以按照下面公式进行计算:水泵的流量(m3/h)=机组额定制热量÷（3～5）供水泵选型按照用户每小时最大的用水量和最远点用水处的扬程和水阻力损失进行计算，可以近似用下面的公式计算：供水泵的流量（m3/h）=每个用水点的用水量×同时用水点的数量÷0.95D.水箱的选型水箱的选型要根据用水量和建筑物所能承受的重量来选择,为了保温效果好,一般水箱内胆采用304不锈钢,外层采用201不锈钢,中间采用聚氨酯发泡保温。
