13.汽车材料教案-齿轮油、液力传动油及润滑脂
作业布置：
1、我国车辆齿轮欧有哪几种规格？
2、液力传动油在使用过程中应该注意哪些事项？
3、PTE-1，PTE-2，PTE-3液力传动油分别适用于哪些场合？
4、汽车常用润滑脂有哪几种？
学生起来问好，调整状态，认真听教师讲话。
学生通过对课程内容了解，从而能够对本科目产生浓厚的学习兴趣。
教师提出学习要求，同时也调动学生学习的积极性。
抗磨性
（三）车辆齿轮油的分类、品种、牌号和规格
1.使用方法分类：GL-1、GL-2、GL-3、GL-4、GL-5、GL-6等6个等级。
2.粘度分类：70W、75W、80W、85W、90、140和250共7个粘度牌号。
（四）车辆齿轮油是选择与使用
车辆齿轮油的选择：
（1）根据工作条件的苛刻程度选择，
（2）根据当地季节气温选择齿轮油牌号-粘度级。
（三）牌号和规格
润滑脂的分类：润滑脂属于L类 （润滑剂和有关产品）的X组（润滑脂），每一种润滑脂用一组（5个）大写字母组成的代号来表示。每个字母在该构成中的书写顺序都用特定的意义。（详见表9-14）
汽车常用润滑脂的牌号和规格：钙基润滑脂（1、2、3、4等4个牌号）；钠基润滑脂 （有2号和3号两个稠度牌号）；汽车通用锂基润滑油；极压复合锂基润滑脂。
10分
5分
10分
10分
10分
10分
（三）液力传动油的选择与使用：按车辆使用说明的规定，使用适当产品的液力传动油。
三、润滑脂
（一）润滑脂的特点：在金属表面有良好的粘附性，不易流失，在不易密封的部位使用，可简化润滑系统的结构；抗碾压；具有更好的密封盒防护作用；使用温度范围较广。
润滑脂的组成：基础油、稠化剂、添加剂和填料。
1、我国车辆齿轮欧有哪几种规格？
2、液力传动油在使用过程中应该注意哪些事项？
3、PTE-1，PTE-2，PTE-3液力传动油分别适用于哪些场合？
4、汽车常用润滑脂有哪几种？
学生起来问好，调整状态，认真听教师讲话。
学生通过对课程内容了解，从而能够对本科目产生浓厚的学习兴趣。
教师提出学习要求，同时也调动学生学习的积极性。
抗磨性
（三）车辆齿轮油的分类、品种、牌号和规格
1.使用方法分类：GL-1、GL-2、GL-3、GL-4、GL-5、GL-6等6个等级。
2.粘度分类：70W、75W、80W、85W、90、140和250共7个粘度牌号。
（四）车辆齿轮油是选择与使用
车辆齿轮油的选择：
（1）根据工作条件的苛刻程度选择，
（2）根据当地季节气温选择齿轮油牌号-粘度级。
（三）牌号和规格
润滑脂的分类：润滑脂属于L类 （润滑剂和有关产品）的X组（润滑脂），每一种润滑脂用一组（5个）大写字母组成的代号来表示。每个字母在该构成中的书写顺序都用特定的意义。（详见表9-14）
汽车常用润滑脂的牌号和规格：钙基润滑脂（1、2、3、4等4个牌号）；钠基润滑脂 （有2号和3号两个稠度牌号）；汽车通用锂基润滑油；极压复合锂基润滑脂。
10分
5分
10分
10分
10分
10分
（三）液力传动油的选择与使用：按车辆使用说明的规定，使用适当产品的液力传动油。
三、润滑脂
（一）润滑脂的特点：在金属表面有良好的粘附性，不易流失，在不易密封的部位使用，可简化润滑系统的结构；抗碾压；具有更好的密封盒防护作用；使用温度范围较广。
润滑脂的组成：基础油、稠化剂、添加剂和填料。
第六章 车辆齿轮油
部分汽车齿轮油的参考换油里程
表1
2．粘度级别的选择 车辆齿轮油粘度级别的选择， 车辆齿轮油粘度级别的选择，主要根据最低气温 和最高油温， 和最高油温，并考虑车辆齿轮油换油周期较长的 因素。 因素。 车辆齿轮油的粘度应保证低温下的车辆起步， 车辆齿轮油的粘度应保证低温下的车辆起步， 又能满足油温升高后的润滑要求。 又能满足油温升高后的润滑要求。 二、车辆齿轮油的更换 车辆齿轮油在使用中也存在着质量变差的问题， 车辆齿轮油在使用中也存在着质量变差的问题， 对车辆齿轮油的更换多采用定期换油。 对车辆齿轮油的更换多采用定期换油。部分汽车 齿轮油的参考换油里程见表1 同时， 齿轮油的参考换油里程见表1。同时，按质换油 也是确定在用车辆齿轮换油周期的发展方向。 也是确定在用车辆齿轮换油周期的发展方向。
第四节 我国车辆齿轮油的规格或技术条件
我国现行的车辆齿轮油规格或安全使用技术条件 0350－1992《普通车辆齿轮油》 有：SH/T 0350－1992《普通车辆齿轮油》； JT224－1996《 JT224－1996《中负荷车辆齿轮油安全使用技 术条件》 GBl389－1992《 术条件》；GBl389－1992《重负荷车辆齿轮 GL－ 油（GL－5）》。 请学生论述车辆齿轮油的使 用性能、分类、规格。 用性能、分类、规格。 全面论述了车辆齿轮油的使用性能、 全面论述了车辆齿轮油的使用性能、使用性能 的评定、 的评定、车辆齿轮油的分类以及车辆齿轮油的规 格。
二、低温操作性和粘温性 车辆齿轮油应具有良好的低温操作性和粘温性。 车辆齿轮油应具有良好的低温操作性和粘温性。 车辆齿轮油也要求在低温下保持必要的流动性， 车辆齿轮油也要求在低温下保持必要的流动性， 以保证轴承等零件的润滑和齿轮容易起动。 以保证轴承等零件的润滑和齿轮容易起动。车辆 齿轮油的工作温度范围也较宽， 齿轮油的工作温度范围也较宽，因此不但要求车 辆齿轮油低温起动性好， 辆齿轮油低温起动性好，而且要求高温时粘度不 能太小，即有良好的粘温性。 能太小，即有良好的粘温性。 三、氧化安定性 车辆齿轮油抵抗高温条件下 氧化的能力，叫做热氧化安定性。 氧化的能力，叫做热氧化安定性。车辆齿轮油应 具有良好的热氧化安定性。 具有良好的热氧化安定性。 四、抗腐性和防锈性 在车辆齿轮传动装置的 工作条件下，齿轮油防止齿轮、 工作条件下，齿轮油防止齿轮、轴承腐蚀和生锈 的能力，叫做抗腐性和防锈性。 的能力，叫做抗腐性和防锈性。
齿轮油
1、外观变化颜色变深变混，产生乳化，有明显的磨粒、机械杂质和油泥。 2、粘度变化含粘度指数改进剂的油由于机械剪切造成粘度下降，而油品氧化及 乳化油泥造成粘度上升。 3、酸值变化在含高酸值添加剂的油品中，使用初期酸值下降表明添加剂的消 耗，后期酸值上升是氧化产生酸性产物的结果。 4、水分增大抗乳化性能变差。极压剂水解影响润滑并可能出现齿面点蚀和胶合。 5、苯、戊烷(石油醚)不溶物增大这是油品在长期使用中，在高温下的氧化产物 及金属屑、灰尘等污染的结果。
○
◎
DN SUPER MECHANIC
综上所述，齿轮油的承载性和极压性不完全是一回事。
五
齿轮油的分类
齿轮油分二大类：
一类是车辆齿轮油，包括手动变速箱齿轮油和后桥齿轮油； 另一类是工业齿轮油，其中工业齿轮油又分为工业闭式齿轮油，蜗轮蜗杆油，工业开式齿 轮油三种。
1、车辆齿轮油种类
我国车辆齿轮油根据组成特性和作用要求分为CLC普通车辆齿轮油、CLD中负荷车辆齿 轮油、CLE重负荷车轮齿轮油三个品种，分别相当于API分类的GL-3、GL-4、GL-5。 其中：CLC用于手动变速器，螺旋伞齿轮的驱动桥。CLD用于手动变速器，螺旋伞齿轮 使用条件不太苛刻的准双曲面齿轮的驱动桥。CLE用于使用条件苛刻的准双曲面齿轮及其 它条件齿轮的驱动桥。 a、车辆齿轮油粘度等级 在齿轮油粘度方面，美国汽车工程师学会SAE将车用齿油粘度划为7个等级。一般小汽 车或小型客车上多用SAE 75W/90的粘度级别，大卡车和重载车辆多使用SAE 85W/140的 粘度。国内大部分地区全年可选用SAE 85W/90粘度齿轮油，东北寒区冬季可选用 SAE75W/90粘度级别的齿轮油，夏季和重载车况可选用SAE90、SAE85W/140、SAE140 粘度级别。
齿轮油
首 页 目 录
续表
典型应用
在高摩擦下运转 的齿轮 适于低温、高温、 适于低温、高温、 耐化学品等场合 适于在高、 适于在高、低环 境下重负荷齿轮 在轻负荷下运转 的齿轮
主菜单
17
CKS
CKS合成烃 合成烃
CKT
CKT合成烃极压型 合成烃极压型 CKG合成烃 合成烃
CKG

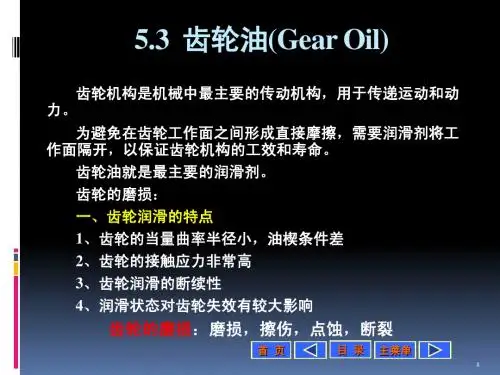

5.3 齿轮油 齿轮油(Gear Oil)
目 录 主菜单
11
相当的 API品种 品种 GL-3
精制矿物油加抗氧剂、防锈剂、 精制矿物油加抗氧剂、防锈剂、抗 CLC 泡剂和少量极压剂组成，适于中等 泡剂和少量极压剂组成， 速度和负荷比较苛刻的条件。 速度和负荷比较苛刻的条件。 精制矿物油加抗氧剂、防锈剂、 精制矿物油加抗氧剂、防锈剂、抗 CLD 泡剂和极压剂组成，适于在低速高 泡剂和极压剂组成， 扭矩、高速低扭矩下的齿轮。 扭矩、高速低扭矩下的齿轮。 精制矿物油加抗氧剂、防锈剂、 精制矿物油加抗氧剂、防锈剂、抗 泡剂和极压剂组成， 泡剂和极压剂组成，适于在高速冲 CLE 击负荷、低速高扭矩、 击负荷、低速高扭矩、高速低扭矩 下的齿轮。 下的齿轮。
首 页
GL-4
GL-5
5.3 齿轮油 齿轮油(Gear Oil)
②按粘度分类 车辆齿轮油最具有代表性的粘度分类是SAE J306粘度 车辆齿轮油最具有代表性的粘度分类是 粘度 分类。 分类。
车辆齿轮油SAE J306粘度分级 车辆齿轮油 粘度分级 项 目 运动粘度(100℃)，mm2/s ℃， 运动粘度 最小 最大 粘度达到150000mPa.s时 时 粘度达到 的最高温度， 的最高温度，℃ 粘度等级 75W 4.1 -40 80W 7.0 -26
首 页 目 录 主菜单
续表
典型应用
在高摩擦下运转 的齿轮 适于低温、高温、 适于低温、高温、 耐化学品等场合 适于在高、 适于在高、低环 境下重负荷齿轮 在轻负荷下运转 的齿轮
主菜单
17
CKS
CKS合成烃 合成烃
CKT
CKT合成烃极压型 合成烃极压型 CKG合成烃 合成烃
CKG
5.3 齿轮油 齿轮油(Gear Oil)
目 录 主菜单
11
相当的 API品种 品种 GL-3
精制矿物油加抗氧剂、防锈剂、 精制矿物油加抗氧剂、防锈剂、抗 CLC 泡剂和少量极压剂组成，适于中等 泡剂和少量极压剂组成， 速度和负荷比较苛刻的条件。 速度和负荷比较苛刻的条件。 精制矿物油加抗氧剂、防锈剂、 精制矿物油加抗氧剂、防锈剂、抗 CLD 泡剂和极压剂组成，适于在低速高 泡剂和极压剂组成， 扭矩、高速低扭矩下的齿轮。 扭矩、高速低扭矩下的齿轮。 精制矿物油加抗氧剂、防锈剂、 精制矿物油加抗氧剂、防锈剂、抗 泡剂和极压剂组成， 泡剂和极压剂组成，适于在高速冲 CLE 击负荷、低速高扭矩、 击负荷、低速高扭矩、高速低扭矩 下的齿轮。 下的齿轮。
首 页
GL-4
GL-5
5.3 齿轮油 齿轮油(Gear Oil)
②按粘度分类 车辆齿轮油最具有代表性的粘度分类是SAE J306粘度 车辆齿轮油最具有代表性的粘度分类是 粘度 分类。 分类。
车辆齿轮油SAE J306粘度分级 车辆齿轮油 粘度分级 项 目 运动粘度(100℃)，mm2/s ℃， 运动粘度 最小 最大 粘度达到150000mPa.s时 时 粘度达到 的最高温度， 的最高温度，℃ 粘度等级 75W 4.1 -40 80W 7.0 -26
首 页 目 录 主菜单
25. 汽车的齿轮油 润滑脂
第5章汽车运行材料及其使用
5.2.2齿轮油
1．齿轮油的使用性能
2．齿轮油的规格
（1）车辆齿轮油的使用性能分类
（2）车使用性能级别的选择
（2）黏度级别的选择
5.2.3润滑脂
1．润滑脂的使用性能
2．润滑脂的规格

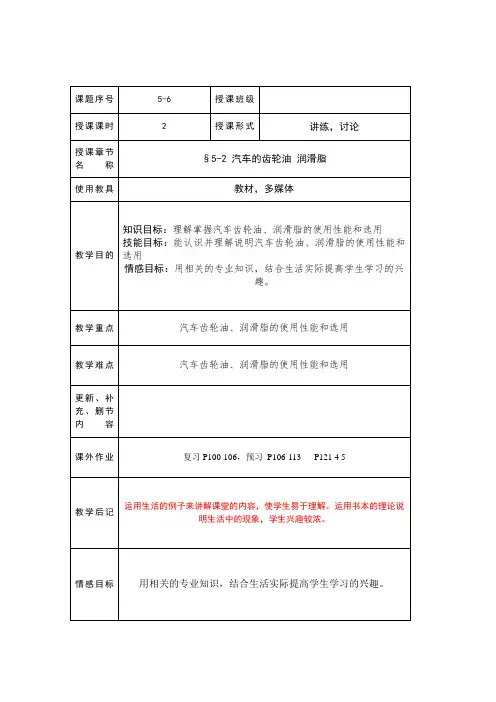

课堂教学安排（教案设计）
