混凝土面板堆石坝设计规范2013
(SL49-94)混凝土面板堆石坝施工规范

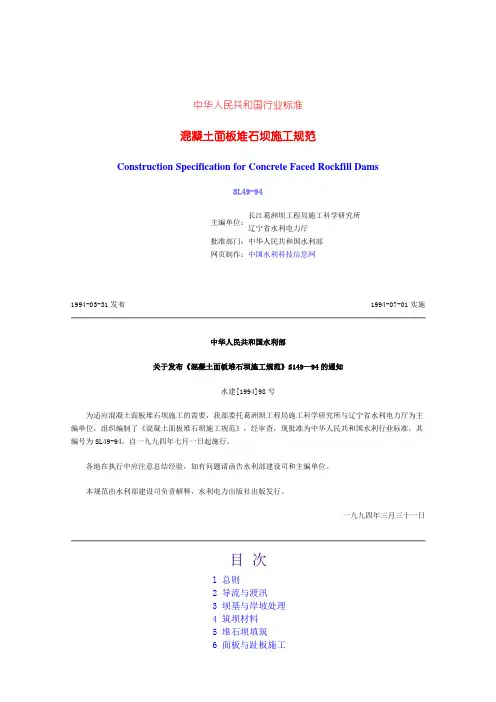

中华人民共和国行业标准混凝土面板堆石坝施工规范Construction Specification for Concrete Faced Rockfill DamsSL49-94主编单位： 长江葛洲坝工程局施工科学研究所 辽宁省水利电力厅批准部门： 中华人民共和国水利部网页制作： 中国水利科技信息网1994-03-31发布 1994-07-01实施中华人民共和国水利部关于发布《混凝土面板堆石坝施工规范》S149—94的通知水建[1994]98号为适应混凝土面板堆石坝施工的需要，我部委托葛洲坝工程局施工科学研究所与辽宁省水利电力厅为主编单位，组织编制了《混凝土面板堆石坝施工规范》，经审查，现批准为中华人民共和国水利行业标准，其编号为SL49-94，自一九九四年七月一日起施行。
各地在执行中应注意总结经验，如有问题请函告水利部建设司和主编单位。
本规范由水利部建设司负责解释，水利电力出版社出版发行。
一九九四年三月三十一日目 次l 总则2 导流与渡汛3 坝基与岸坡处理4 筑坝材料5 堆石坝填筑6 面板与趾板施工7 止水设施8 观测仪器埋设9 质量控制附录A 质量检查的主要项目及技术要求条文说明1 总则1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝)的施工。
四、五级混凝土面板堆石坝施工，可参照执行。
对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。
1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。
1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。
2 导流与渡汛2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。
2.0.2 施工导流方案的选择，应充分利用下列有利因素：(1)未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。
(2)施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。
混凝土面板堆石坝施工规范
混凝土面板堆石坝施工规范目次I总则2导流与渡汛3坝基与岸坡处理4筑坝材料5堆石坝填筑6面板与趾板施工7止水设施8观测仪器埋设9质量控制附录A质量检查的主要项目及技术要求条文说明1总则1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝) 的施工。
四、五级混凝土面板堆石坝施工，可参照执行。
对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。
1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。
1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。
2 导流与渡汛2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。
2.0.2 施工导流方案的选择，应充分利用下列有利因素：(1) 未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。
(2) 施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。
2.0.3 当确定未浇筑混凝土面板的坝体挡水时，必须对上游坡面进行碾压砂浆、喷射混凝土或喷洒阳离子乳化沥青等防渗固坡处理。
2.0.4 当确定坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。
石笼块石必须符合设计要求。
坝体过流后，应对坝面进行认真处理，经检验合格后，方可继续填筑。
2.0.5 选择导流、渡汛方案时，宜首先研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。
2.0.6 采用临时断面挡水渡汛时，应对临时断面进行设计。
3 坝基与岸坡处理3.1 一般规定3.1.1 坝基、趾板地基及岸坡的处理，均属隐蔽工程，应按设计与规范要求认真施工。
处理过程中地质人员应如实、准确地进行地质描绘、编录及整理。
如发现新的地质问题，应及时研究处理。
3.1.2 处理岸坡时，应采取截流排水等措施，防止两岸山坡雨水冲刷垫层。
3.2 坝基与岸坡开挖3.2.1 趾板部位的地基开挖可分两步进行。
最新混凝土面板堆石坝设计规范word版
目次前言1 范围2 引用标准3 总则4 术语和符号5 坝的布置和坝体分区6 筑坝材料及填筑标准7 趾板8 混凝土面板9 接缝和止水10 坝基处理11 坝体计算12 抗震措施13 分期施工和坝体加高14 安全监测条文说明1 范围本规范规定了混凝土面板堆石坝的设计原则、技术要求和计算方法等。
本规范主要适用于水利水电枢纽工程中1、2、3级坝和高度超过70m的4、5级混凝土面板堆石坝的设计，包括坝体和趾板布置、坝料和坝体分区、面板及其止水系统、坝基处理、坝体计算、施工度汛、分期施工和抗震措施、安全监测等。
4、5级70m以下的混凝土面板堆石坝可参照使用。
200m以上的高坝应进行专门研究。
22引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL／T5055－1996 水工混凝土掺用粉煤灰技术规范DL／T5057－1996 水工混凝土结构设计规范DL5073－1997 水工建筑物抗震设计规范DL／T5082－1998 水工建筑物抗冰冻设计规范DLJ 204—81 水利水电工程岩石试验规程DLJ5006－92 水利水电工程岩石试验规程补充部分HG2288－92 橡胶止水带SDJ12－78 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)及其补充规定SDJ17－78 水利水电工程天然建筑材料勘察规程SDJ217－87 水利水电枢纽工程等级划分及设计标准(平原、滨海部分)SDJ218－84 碾压式土石坝设计规范及其补充规定SL60－94 土石坝安全监测技术规范SL169－1996 土石坝安全监测资料整编规程SL237－1999 土工试验规程3 总则3.0.1 混凝土面板堆石坝的级别，应符合SDJ12－78《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》及其补充规定、SDJ217－87《水利水电枢纽工程等级划分及设计标准(平原、滨海部分)》中的有关规定，但坝高超过(SDJ12－78)中表3者可不再提级。
《混凝土面板堆石坝施工规范》
《混凝土面板堆石坝施工规范》修订工作大纲主编单位：水利部水利水电规划设计总院参编单位：中国水利水电第十二工程局有限公司中国水电建设集团第十五工程局有限公司水利部四川省水利电力勘测设计研究院中国水利水电科学研究院结构材料研究所二O一二年三月1 修订的目的及必要性水利部1994年3月以水建（1994）98号文发布了《混凝土面板堆石坝施工规范》（SL49-94）。
该规范执行以来对推进混凝土面板堆石坝施工技术发展和质量控制起到很好的指导作用。
九十年代初，我国面板坝建设处于初期发展阶段，设计与施工技术尚不成熟，行业设计与施工规范适用于100m级坝高，建设经验多参照国外成果，100m 级以上坝高开工项目较少。
之后15年，我国兴建的面板堆石坝用于防洪、供水、灌溉、发电等多种功能，取得了长足进展；据不完全统计遍布我国各地已建在建100m级以上面板坝已超过50座，其中150m级超过10座，从目前发展态势看，面板坝仍是未来相当一段时间内水利水电建设中的主力坝型。
面板坝具有可就地取材、建设周期短、适应性强等特点。
从近15年的建设成果看，其工程设计本质仍以经验为主，工程运用的安全性仍取决于施工质量控制；目前我国面板坝多项建设技术处在世界领先，其中高坝严格变形控制、混凝土边界防渗处理、导流与度汛等均由面板坝施工技术进步加以实现的。
在高坝建设经验、施工装备不断改进和施工技术与工艺日益完善的基础上，原施工规范已远不能满足行业发展要求，甚至已相当滞后，尽快修订行业标准是非常必要的。
电力行业相关标准（DL/T5128-2009）已于2009年7月由国家能源局发布实施。
2 修订依据与原则2.1 修订依据按照水利部建设管理司与科技司关于标准体系修订的要求开展工作。
2.2 原则修订工作坚持科学性、先进性和实用性的原则。
新修订的规范定义为行业标准，要依照新“水利技术标准编写规定”要求，即要有原则规定，又要体现一定的灵活性；即要反映我国近年来工程建设、施工成果和经验，又要结合我国水利水电工程建设的需要，反映施工技术水平的发展，保证大坝工程建设安全。
混凝土面板堆石坝施工规范
混凝土面板堆石坝施工规范目次l 总则2 导流与渡汛3 坝基与岸坡处理4 筑坝材料5 堆石坝填筑6 面板与趾板施工7 止水设施8 观测仪器埋设9 质量控制附录A 质量检查的主要项目及技术要求条文说明1 总则1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝)的施工。
四、五级混凝土面板堆石坝施工，可参照执行。
对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。
1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。
1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。
2 导流与渡汛2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。
2.0.2 施工导流方案的选择，应充分利用下列有利因素：(1)未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。
(2)施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。
2.0.3 当确定未浇筑混凝土面板的坝体挡水时，必须对上游坡面进行碾压砂浆、喷射混凝土或喷洒阳离子乳化沥青等防渗固坡处理。
2.0.4 当确定坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。
石笼块石必须符合设计要求。
坝体过流后，应对坝面进行认真处理，经检验合格后，方可继续填筑。
2.0.5 选择导流、渡汛方案时，宜首先研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。
2.0.6 采用临时断面挡水渡汛时，应对临时断面进行设计。
3 坝基与岸坡处理3.1 一般规定3.1.1 坝基、趾板地基及岸坡的处理，均属隐蔽工程，应按设计与规范要求认真施工。
