水利施工混凝土面板堆石坝设计
水利施工混凝土面板堆石坝设计一、引言混凝土面板堆石坝是一种采用混凝土面板和石块相结合的堆石坝。
它结合了混凝土的刚性和石块的可调节性，不仅具有良好的抗震性能和溢流能力，还能在一定程度上满足堆石坝的节能减排要求。
二、设计原则1.安全可靠性：设计应满足混凝土面板堆石坝的抗震要求，确保其在极端情况下的稳定性和安全性。
2.节能减排：设计应考虑混凝土面板堆石坝的节能减排要求，控制材料消耗量，最大程度地减少对环境的影响。
3.综合经济性：在满足安全要求的前提下，设计应尽可能节约投资，提高工程的经济效益。
三、设计参数1.坝址：根据实际情况选择合适的坝址，确保地基稳定性和地质条件良好。
2.设计洪水标准：根据当地气候和水资源状况，确定设计洪水标准，确保坝体能够承受不同频率的洪水冲击。
3.坝体高度：根据设计洪水标准和地形条件，确定坝体的高度，确保其满足抗洪要求。
4.坝顶宽度：根据坝体高度和洪水流量，确定坝顶的宽度，确保坝顶能够容纳足够的溢流能力。
5.坝体参数：根据坝体高度、坝顶宽度和设计排水量，确定坝体的参数，包括坝体倾斜系数和坝体线型。
6.防渗措施：根据地质条件和设计要求，确定防渗措施，包括坝体的防渗层和护坡工程。
四、设计步骤1.基础设计：进行地质勘察和地形测量工作，确定坝址和地基条件，并进行地下水位测量，确定基础设计参数。
2.坝体设计：根据设计洪水标准、坝体高度和坝顶宽度，确定坝体的参数，包括坝体倾斜系数和坝体线型，并进行抗震计算和稳定性分析。
3.水工结构设计：根据设计洪水标准和溢流能力要求，确定溢流堰的参数，包括溢流堰高度、溢流堰宽度和溢流堰线型，并进行水力计算和稳定性分析。
4.防渗措施设计：根据地质条件和设计要求，确定防渗措施，包括坝体的防渗层和护坡工程，并进行稳定性分析和水力计算。
5.施工方案设计：根据设计要求和施工条件，确定施工方案，并进行经济性分析和节能减排评估。
五、结论设计完成后，应进行设计方案评审和提交审查，确保设计符合相关标准和规范要求。
混凝土面板堆石坝设计
混凝土面板堆石坝设计混凝土面板堆石坝是一种被广泛采用的水坝类型，以其结构简单、施工方便、维护容易等特点受到工程师的青睐。
这种类型的水坝主要用于拦截河流、水库建设、防洪工程等场合，对于改善水资源分布和满足人类生活需求具有重要意义。
本文将详细介绍混凝土面板堆石坝的设计方法，希望对相关工程提供一定的参考价值。
结构简单：混凝土面板堆石坝主要由混凝土面板和堆石体组成，结构形式简单，便于施工和维护。
施工方便：堆石体可以就地取材，减少了材料运输成本。
同时，坝体施工不受季节限制，提高了施工效率。
维护容易：混凝土面板具有良好的耐久性和抗腐蚀性，减少了维修和更换的频率，降低了运行成本。
适应性强：混凝土面板堆石坝适用于不同的地形和气候条件，具有较强的适应性。
地质勘察：在设计和施工前，应对坝址进行详细的地质勘察，了解地质条件、水文气象等信息，为后续设计提供基础资料。
洪水标准确定：根据国家相关法规和工程等级，确定洪水标准，确保坝体在遭遇洪水时能够安全运行。
结构设计：根据地质勘察结果，进行坝体结构设计。
主要包括混凝土面板厚度、堆石体材料选择、分区设计等。
应力分析：利用数值模拟等技术手段，对坝体进行应力分析，确保坝体在运行过程中具有良好的稳定性。
施工组织设计：根据工程实际情况，制定合理的施工方案，包括施工工艺、施工进度、质量控制等。
运行管理：制定坝体运行管理方案，包括水位控制、设备维护、安全监测等，确保坝体安全运行。
优点：结构简单、施工方便、维护容易、适应性强等。
缺点：坝体高度较高时，施工难度较大；同时，坝体对地质条件的要求较高，如果地质条件不良，可能会影响坝体的稳定性。
混凝土面板堆石坝是一种具有重要应用价值的工程结构形式，具有结构简单、施工方便、维护容易、适应性强等优点。
在设计过程中，应充分考虑地质条件、洪水标准等因素，确保坝体的安全性和稳定性。
在施工过程中应加强质量控制和安全监测，确保工程的顺利实施和运行安全。
随着科技的不断进步和工程实践的积累，混凝土面板堆石坝的设计和施工将更加完善和优化，为人类水资源开发利用提供更加可靠的支持和保障。

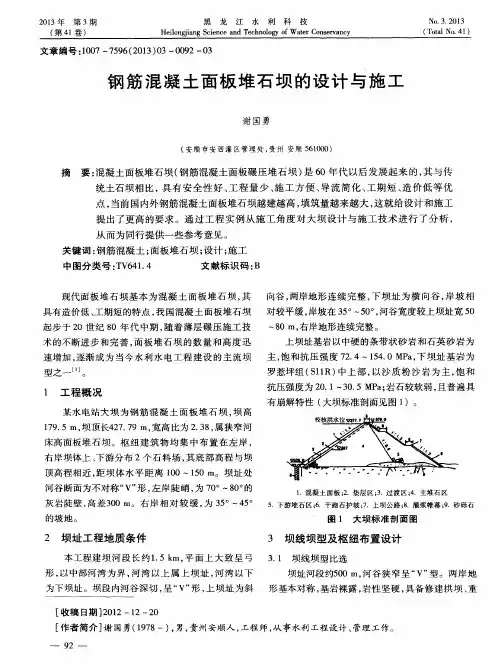

钢筋混凝土面板堆石坝的设计与施工
饱 和抗 压 强度 ７ ２ ． ４～１ ５ ４ ． ０ ＭＰ ａ ， 下 坝 址 基 岩 为 速增 加 ， 逐渐 成 为 当今 水 利 水 电工 程 建 设 的 主 流 坝 主 ，
１ 工 程 概 况
摘
要： 混凝 土面板堆 石坝（ 钢筋混凝土面板碾压堆石 坝 ） 是６ ｏ年代 以后发 展起来 的 ， 其 与传
统土石坝相 比， 具 有安 全性 好 、 工 程量 少 、 施 工方便 、 导流 简化 、 工期 短 、 造价 低等 优
点， 当前 国内外钢筋混凝土面板堆石坝越建越高 ， 填筑量越来越 大 ， 这就 给设计 和施工
起步于 ２ ０世 纪 ８ ０年 代 中期 ， 随 着薄 层 碾 压施 工技
～
８ ０ ｍ， 右 岸地形 连续 完整 。
术 的不断 进 步 和 完 善 ， 面 板 堆 石 坝 的数 量 和 高度 迅
型 之一 … 。
上坝 址基 岩 以 中硬 的条带 状 砂 岩 和石 英 砂 岩 为 罗惹 坪组 （ Ｓ １ １ Ｒ ）中上 部 ， 以沙 质 粉 沙 岩 为 主 ， 饱 和
选 取 混凝 土 双 曲拱 坝 、 碾 压 混 凝 土 重 力 坝 和 面 板 堆 ３ ． ５ 放 空 洞 石 坝 ３种 比较 坝 型 ， 并 结 合 各 自坝 型 的枢 纽 布 置 特
放 空洞 由左 岸 导流 隧 洞改 建 而 成 ， 由进 口斜 井 、
上 游缓 坡段 、 放 空管 、 消 力池 、 和下 游 缓 坡段 组 成 ， 全
某水 电站 大 坝 为 钢 筋 混 凝 土 面 板 堆 石 坝 ， 坝高
有崩 解特性 （ 大坝 标准 剖 面见 图 １ ）。 １ ７ ９ ． ５ Ｉ ｎ ， 坝顶 长４ ２ ７ ． ７ ９ ｍ， 宽高 比为 ２ ． ３ ８ ， 属狭 窄河 床高 面板 堆 石 坝 。枢 纽 建 筑 物 均 集 中 布置 在 左 岸 ， 右 岸坝 体上 、 下游 分布 ２个 石料 场 ， 其 底 部 高程 与坝 顶 高程 相 近 ， 距坝体水平距离 １ ０ ０—１ ５ ０ ｍ。坝 址 处

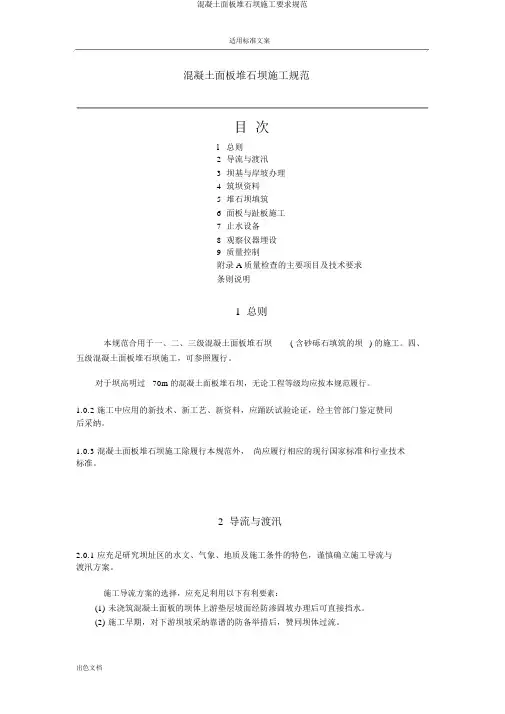

混凝土面板堆石坝施工要求规范
适用标准文案混凝土面板堆石坝施工规范目次l总则2导流与渡汛3坝基与岸坡办理4筑坝资料5堆石坝填筑6面板与趾板施工7止水设备8观察仪器埋设9质量控制附录 A 质量检查的主要项目及技术要求条则说明1总则本规范合用于一、二、三级混凝土面板堆石坝( 含砂砾石填筑的坝) 的施工。
四、五级混凝土面板堆石坝施工，可参照履行。
对于坝高明过70m的混凝土面板堆石坝，无论工程等级均应按本规范履行。
1.0.2 施工中应用的新技术、新工艺、新资料，应踊跃试验论证，经主管部门鉴定赞同后采纳。
1.0.3 混凝土面板堆石坝施工除履行本规范外，尚应履行相应的现行国家标准和行业技术标准。
2导流与渡汛2.0.1 应充足研究坝址区的水文、气象、地质及施工条件的特色，谨慎确立施工导流与渡汛方案。
施工导流方案的选择，应充足利用以下有利要素：(1)未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡办理后可直接挡水。
(2)施工早期，对下游坝坡采纳靠谱的防备举措后，赞同坝体过流。
2.0.3 当确立未浇筑混凝土面板的坝体挡水时，一定对上游坡面进行碾压沙浆、发射混凝土或喷洒阳离子乳化沥青等防渗固坡办理。
2.0.4 当确立坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。
石笼块石一定切合设计要求。
坝体过流后，应付坝面进行认真办理，经查验合格后，方可持续填筑。
2.0.5 选择导流、渡汛方案时，宜第一研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。
采纳暂时断面挡水渡汛时，应付暂时断面进行设计。
3坝基与岸坡办理一般规定坝基、趾板地基及岸坡的办理，均属隐蔽工程，应按设计与规范要求认真施工。
办理过程中地质人员应照实、正确地进行地质描述、辑录及整理。
如发现新的地责问题，应实时研究办理。
办理岸坡时，应采纳截流排水等举措，防备两岸山坡雨水冲洗垫层。
坝基与岸坡开挖趾板部位的地基开挖可分两步进行。
第一按设计线剥离表层覆盖物，将已揭穿的地形、地质资料提交设计单位，供调整趾板地点或坝轴线时参照。
混凝土面板堆石坝施工规范
混凝土面板堆石坝施工规范目次l 总则2 导流与渡汛3 坝基与岸坡处理4 筑坝材料5 堆石坝填筑6 面板与趾板施工7 止水设施8 观测仪器埋设9 质量控制附录A 质量检查的主要项目及技术要求条文说明1 总则1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝)的施工。
四、五级混凝土面板堆石坝施工，可参照执行。
对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。
1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。
1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。
2 导流与渡汛2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。
2.0.2 施工导流方案的选择，应充分利用下列有利因素：(1)未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。
(2)施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。
2.0.3 当确定未浇筑混凝土面板的坝体挡水时，必须对上游坡面进行碾压砂浆、喷射混凝土或喷洒阳离子乳化沥青等防渗固坡处理。
2.0.4 当确定坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。
石笼块石必须符合设计要求。
坝体过流后，应对坝面进行认真处理，经检验合格后，方可继续填筑。
2.0.5 选择导流、渡汛方案时，宜首先研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。
2.0.6 采用临时断面挡水渡汛时，应对临时断面进行设计。
3 坝基与岸坡处理3.1 一般规定3.1.1 坝基、趾板地基及岸坡的处理，均属隐蔽工程，应按设计与规范要求认真施工。
处理过程中地质人员应如实、准确地进行地质描绘、编录及整理。
如发现新的地质问题，应及时研究处理。
3.1.2 处理岸坡时，应采取截流排水等措施，防止两岸山坡雨水冲刷垫层。
3.2 坝基与岸坡开挖3.2.1 趾板部位的地基开挖可分两步进行。
混凝土面板堆石坝设计规范[SL228-98]条文说明
![混凝土面板堆石坝设计规范[SL228-98]条文说明](https://img.taocdn.com/s3/m/f7e6d32aed630b1c59eeb510.png)
中华人民共和国行业标准混凝土面板堆石坝设计规范条文说明目次总则坝的布置和坝体分区筑坝材料和填筑标准坝体设计坝基处理混凝土趾板混凝土面板分期施工与已建坝加高原型观测至座最高的达年多来科研成果于级及级以下坝高坝高坝的布置和坝体分区坝的布置例年建随着在深厚砂砾石覆盖层上修建面板坝的发展和基岩帷幕灌浆例如在覆盖层上采用防渗墙对地基进行防渗处理的高面板坝其左右有利于施工碾压的质量控当坝址地形地质条件受到限制并有缺陷时与面板连接已在一些面板堆石年澳大利亚塔斯马尼亚水电局已修建坝上游坡底部周边缝附近及其下游侧分别设置在认真设计对鉴于现代面板坝坝体碾压比较密实其变形量在施工期已大部完成竣工蓄水运行后剩余变形近年来我国曾进行了国内工程也日益注意到这方面的特点阿里亚坝与辛戈坝都在两岸分别布置强度达除垫层料用块状玄武岩轧制外坝体堆石辛戈坝坝体也是主要利用建筑物开还对堆石分区万量万也取得良好的技术经坝体分区对各种开挖料岩土性质及各种地形条件下大坝运行性能的正确理解根据工程情况可将下游围堰并入坝体根据防必要时可在其上游侧设年来的初步实践经验在此列出了其坝体材料分区图其中竖向排水区两侧区下游堆石区同上条本条规定了砂砾石坝体或软岩坝体如不能满足自由排水要求时要设置坝内竖向和水平向排水区砂砾石坝体竖向排水区的位置可就布置在主砂砾料区国外已建成和在建的座设有专门的竖向和水平向排水系统大利亚的克罗蒂坝这座都处在上因天然冲积料的最小渗透系数为而在国内已建在建的混凝土面板砂砾石坝有级物平衡等湖南株树桥坝代替原定采用的距坝本条主要规定垫层区宽度及布置的基本要求并结合面板坝建设的发展列入特殊垫层区布这是其最小水平宽度需要高高年建工及工程运行条件等垫层区在与地基接触面处宜向下游适当扩大延伸一般延伸当岸坡有可冲蚀性材料填充的断层裂隙等不利地质条件时对于有的工程砂砾石体之间能够满足水筑坝材料和填筑标准坝体材料面板坝是当地材料坝一以致延误了工期重要依据但还应结合工程类比尽量做到挖填平衡料上坝道路本条即原导则的第颗粒含量不宜大于但接近铺层厚度的大颗粒不能集中成片本条即原导则中的第条补充了如将软岩用于主堆石区时要作专门论证并提出一软岩堆石料不要求一定级配并具有一定抗剪强作为软岩的近似界限本条根据原导则国外已建成的墨西哥阿瓜密尔巴坝体材料澳大利亚的克罗蒂坝中国在建的座其坝体大部分或部分采但是青海沟后面板砂砾石坝的失事本条即原导则的第本条即原导则的第小于这是符合现代面板坝采用细垫层料的实去掉渗透系数为由于各工程对垫层料要求的不同可以严寒地区获抽水蓄能电站的面板坝对垫层料有特殊要求时经论证可对垫层级配作出专门引起止水失效而大量渗水的实例特别注意另一方面填筑标准本条即原导则第对于堆石部分拟定的标准是根据已建面板堆石坝的经验确定由于近期面板坝高度和所用振动碾的静重和同时要求干密度的标准差不超过将坝料的填筑标准扩大为坝料的干密但考虑到有的确定碾压参数时要充分在施工控制方面故但近年坝体设计坝顶结构坝顶一般有面板混凝土浇筑平台的最小宽度为一般在如有交通要求时以减少堆石的填筑量和面板防浪墙过高用比较顶高出坝顶如低于水库正常蓄水位时龙溪和万安溪防浪墙的止水片必须和面板的止坝顶需予留沉降超则应上坝坡本条即原导则第以休止角确砂砾石料的内摩擦角小于同等干密度硬岩堆石多采用和用如塞格雷多坝道路间实际坝坡为局部边坡偏陡者以斜坡尺检查或用摆石堆砌成高度大致相等的小台阶为上游坡面是垫层料施工期为防止暴雨或波浪冲刷并为面板混凝土施工提供坚固的作业可按各工坡面保护以后上游面不能自由排水可能冲坏上游坡面可以设稳定分析本条根据原导则建筑在岩基上的面板坝抵抗水压力的抗滑稳定安全系数约大于已建混凝土面板堆石坝的坝坡一般为或仅当在本条中指出本条根据原导则试样最小尺寸一般为试验用料最大粒径的试验用料要注意下述各点即以满足相似模拟后的小于剪切过程中颗粒之间滑动摩擦力基本不变虽然以往使用非线性抗剪强度作稳定分析的工程经验不施工期过水加筋堆石料的参考国外工程经验应力和应变分析本条与原导则混凝土面板堆石坝的应力和变形计算模型及方法尚不完善但计算成果可以给随着高面板坝建设的增要得到可靠的计算成果就要有可靠的计算所以以下的坝对需要作坝体应力和变形有限元计算的实测资料表明蓄水期堆石料的变形模量为施工期的倍若不能作三轴卸等于两倍加载模量数一些大坝计算表明坝体经历烈度为度的地震后高坝坝顶地震反应强烈是很困难的即便作了堆石爆破和碾压试验根据施工期质量检查成果和但这个工作量砂砾石坝体渗流控制砂砾石料具有分布的不均匀性和级配的不连续性其细颗粒被渗水带走要求垫层为作好砂砾石料的渗流控制如墨西哥的阿瓜密竖向排水区上游设反滤层可以阻止细颗粒流失墨西哥的雅肯布坝排水区上游砂砾料小于采用地震区坝体的抗震措施面板坝震害观察和振动台动力模型试验表明面板坝地震破坏始于下游坡面顶部的岩块松增加坝努列克坝按范围内设四层钢筋或钢筋混凝土梁加固放缓下游坡的上部坝坡伊朗按坝高的坝坡为高程设按度地震设计上部约坝高的坝坡为其下坝坡为强地震期间发生裂缝若在挤压应力大的部位的垂直缝内填易压缩材料阿瓜米尔帕坝面板设条柔性垂直缝增加这部分面板的配筋率特别是顺坡向的配筋率可以抵抗水压力产向坝体内上游布置以增大坝体干燥区坝基处理坝基及岸坡开挖本条即原导则的第近期一些高坝采用了风化岩石以至残积土作为趾板基础如澳大利亚的利斯左右岸趾板基础为最深近渗流控制的本条根据原导则第本条根据原导则第接的两种处理方案将原导则第条中的坡度至少将趾板下游因为因为在周边缝附近的堆石的沉降梯度变化最对于较高的坝对陡岸边坡应作专门论证可进行二维有限元分析坝基处理本条对原导则第又不能用高压灌浆且承受的水力梯度最大然后在孔深采用灌浆压力并采用水灰比稳定浆阿瓜密尔巴坝的帷幕灌浆也采用相同稠度的稳定浆液最大灌浆压力为级坝和高坝可按深入基岩的单位吸水率以下近期修建的面板坝建基于风化岩层上的成功实例已有不少其主要的措施是延延长渗径是为了减少水力梯度至容许值渗流破坏甚至更是一种有萨尔瓦兴娜坝在残积土部位的趾板下设置宽的截水墙以防止松散材土防渗墙深度约国内的株树桥坝在趾板下的风化板岩中设有宽深萨尔瓦兴娜坝采用向上游延长渗径方案在风化岩层和残积层交界处设置了伸缩缝并将残积土段的趾板用伸缩缝分割混凝土趾板平趾板方案的优点有提供方便施工的通道因目前有些工程的做法是一般地段不分伸缩缝施工缝用钢筋穿天生桥一级坝趾板用滑模浇筑浇筑段较长万安溪坝有一段趾板混凝土中掺了这种地基至今仍为由于经验的积累且风化岩石有一定的抗渗性及抗冲蚀性及可以满足要求的刚度与强度等的固有工程特性近期建成的一些坝趾板宽度按容许水力梯度趾板最小宽度不小于年建成床的左侧为在喷混凝土板的上面及其下游全坝基用反滤料覆盖利斯坝的实际漏水量左岸反比右最近库克建议将趾板分成这种建议的设计概采用则加设这就是趾板的工作条件比面板的有利因此趾板的设计厚度可以如辛戈坝的面板最大设计厚度为低水灰比的规定岩基并可消除锚固式底土基上的趾板配放的单层钢筋使趾板只要趾板混凝土能与基岩很好粘结趾板插度弯钩巴塔埃工程在趾板地基由火成岩过渡到沉积岩地段补充了间距为但尚无此工程实例的发生相对大的位移混凝土面板面板的分缝分块根据目较长的面板需要分期浇筑高差宜大于面板厚度可以认为混凝土面板只要抗渗水力梯度不大于是根据为而值一般采用本规范规定值为对于中低坝采用等厚面板也是现代面一般采用面板混凝土规定为不低于由于混凝土约相当于国外圆柱形试根据我国已建的混凝土面板坝的经验混凝土抗冻性是作为衡量其耐久性的综合指标考虑的关于面板混凝土抗冻等级在冻融循环次数不小于时采用本规范也遵普通硅酸盐水泥绝大部分为地方用立窑生产面板混凝土应使用不低于其掺用以改善混凝土和易也可超量取代面板混凝土必须掺用引气剂砂的细度模数规定宜在加以调整否则应进行试验论证面板应采用二级配混凝土也是考虑面板混凝土应有较高的抗渗性钢筋布置较早修建的面板坝面板配筋一般采用年哥伦比亚修建的格里拉斯坝采用配筋率为年修建巴西的而年完成的塞格雷多坝对于预计将产生压应力的中央部位的面板水平向配筋由减小面板配筋率尤其是水平向和压缩向配置较少钢近十几年来建成的面板坝其面板配筋率以竖向配筋率为此外这反映了包角面板边缘的压碎疑问面板防裂措施面板地基基础越是坚硬面板混凝土降温期产生更应严格规定面板保温直到水库蓄水为止对防止面板施工期直至蓄水前产生危害性裂缝是必要进行不间断的潮湿养护必要时应养护到水库蓄水时为接缝止水接缝止水设置年代中期以前修建的面板坝多数的周边缝止水结构比较简单只设一道或橡胶其中安奇卡亚坝产生渗漏量放空水同期建成的澳大利亚塞世界上部分已建成的面板坝的周边缝实测位移量见表澳大利亚塔斯马尼亚水电局的塔小于高沟坝及国外许多以下的坝包括在缝中部设置和橡胶止水片坝高超过止水不适宜止水附顶部止水结构目前尚处于发展阶段表部分已建面板堆石坝周边缝实测最大位移量由于止冬季发生冰冻的北京十三陵上库坝及牡丹江莲花面板坝玛蹄脂止水面膜的部分角钢及膨加拿大在严寒地区修建的面板坝的柔性嵌接缝止水材料例如天生桥一级坝铜片延伸率为最低平均则认为老因此减少到量先由减少到希罗罗用的粉细砂最大颗粒直径为粒径的颗粒含量占分期施工与已建坝加高分期施工本条即原导则第本条即原导则第款和第第款提出填筑分期要与度汛要求第款提出继续填筑在利用坝体临时断面挡水时上游垫层坡面应予保护固坡措施在本规范第国外多用喷混但自关门山坝采用低标号碾压砂浆固坡技术以喷乳化沥青可减小垫坝面过水度汛时防护材料一般重要工程应进行水力学模型试验本条即原导则的第结合施工进展适本条即原导则第已建坝加高根据国外经验面板坝加高时发现原坝体因附加荷载而与混凝土面板间出现空隙用水横山水库原粘土心墙坝高高到条文中提出了一些设计中应注意的原混凝土坝与加高的堆石体间有较大的沉降差使周边缝应对原混凝土坝与面板间接缝止水作专这种采用面板坝加高的方式可以避免仍然用混凝土坝加高时产生的许多困难原型观测本条即原导则中第以取得早期观测资料并将其另列为水利部和电力部在年发布了由于在本条中已写明按本条即原导则第鉴于目前电子技术故在本条中增加了有条件时实现观测自动化将原导则中寒冷地区应增加观测设备的防冻措施增加了第特别是渗流观测是面板坝运行状态的综合反映指本条即原导则的第本条即原导则的第但将寒冷地区冰层对面板的推力。
砼面板堆石坝设计规范
混凝土面板堆石坝设计规范时间: 2003-11-20 12:59:39 | [<<][>>]前言根据水利部1997年下达的技术标准制定、修订计划，在DL5016—93《混凝土面板堆石坝设计导则》(以下简称原导则)基础上，吸收国内外十多年来的建设经验和科研成果，对原导则行了修改补充，制订本规范。
本规范主要内容包括：混凝土面板堆石坝及有关的泄、放水等建筑物布置；坝体堆石或砂砾石材料详细分区；坝体材料特性和填筑质量标准；坝体设计和计算；坝基及岸坡开挖与处理；混凝土趾板与面板设计；周边缝及垂直缝等各种接缝止水设计；分期施工和已建坝的加高；原型观测布置设计等的基本规定和要求。
对原导则修改补充的主要内容如下：1将适用范围修改为适用于1、2、3级及3级以下坝高70m以上的混凝土面板堆石坝设计。
2 增列了术语和符号一章，统一图示标记。
3修改了原导则中在砂砾石地基上不宜修建高混凝土面板堆石坝等规定。
4 强调了使用枢纽建筑物开挖料及近坝区石料或砂砾料用作坝体填筑料，以提高技术、经济效果。
5拓宽了对趾板地基要求。
除弱风化岩层外，经过专门论证，采取工程措施，也可建于风化破碎或软弱基岩上。
补充提出了采用混凝土防渗墙、将趾板置于砂砾石层上的基本要求。
6 补充了需要进行稳定分析和有限元法计算坝体应力、变形的基本要求。
7增列了坝顶结构设计要求、坝体抗震措施及砂砾石坝体渗流控制的基本要求。
8补充了确定混凝土面板厚度的标准、对原材料及配合比等的技术规定、面板的防裂措施和要求。
对周边缝止水作了适当简化，并拓宽了要求。
9 适当简化了一般性观测项目，增列了可选择的观测项目。
本规范解释单位：水利部水利水电规划设计总院本规范主编单位：水利部水利水电规划设计总院本规范主要起草人：赵增凯蒋国澄曹克明杨德福杨世源王治明1 总则1.0.1为适应混凝土面板堆石坝建设发展的需要，规范混凝土面板堆石坝的设计，使其达到安全适用、经济合理、技术先进和保证质量，特制定本规范。
面板堆石坝施工规范
面板堆石坝施工规范面板堆石坝是一种常用的水利防洪工程水工建筑，其施工需要遵循一定的规范。
下面将对面板堆石坝的施工规范进行详细说明。
一、施工前准备1. 施工单位应按照设计要求，制定详细的施工方案，并报相关部门审核批准。
2. 施工前应将施工现场进行清理，确保施工区域内没有障碍物。
3. 施工前应进行详细的测量，确定坝基的高程和坝顶的宽度等参数。
二、材料选择1. 面板堆石坝的主要材料为石块和面板。
石块应选择坚硬、规整的岩石，并经过筛选、清洗，确保石块之间没有明显的空隙。
2. 面板应符合设计要求，具有足够的强度和耐久性。
三、施工工序1. 坝基处理：首先对坝基进行清理，确保坝基无杂物。
之后，对坝基进行平整处理，并进行湿润处理，以提高石块的稳定性和粘结力。
2. 石块堆放：将经过筛选、清洗的石块按照设计要求进行堆放。
坝体的坡度、高程和剖面形状应符合设计要求。
3. 面板铺设：将面板按照设计要求进行铺设，确保面板之间没有缝隙，并与石块紧密连接。
面板应采用专用工具进行固定，使其牢固可靠。
4. 固结：在堆石坝堆满一定高度后，应进行固结处理，以增强坝体的稳定性。
固结处理可采用浇注混凝土或注浆等方式。
四、质量控制1. 施工过程中应进行严格的质量控制，对石块和面板的质量进行检测，确保其符合设计要求。
2. 施工现场应设立质量监控点，并进行定期检查和评估。
3. 对石块和面板进行采样检测，并进行实验室测试，确保其强度和耐久性满足要求。
4. 施工过程中应做好记录和归档工作，以备后续审查和验收。
五、施工安全1. 施工现场应按照相关安全规范要求设置警示标志，并设立警戒线，确保施工安全。
2. 施工人员应具备相应的安全防护设备，并接受必要的安全培训。
3. 在施工过程中，应注意石块的堆放状态，避免石块倾斜、滑坡等情况的发生。
4. 施工人员应按照规范操作，避免发生事故和人员伤亡。
综上所述，面板堆石坝施工规范涉及施工前的准备、材料的选择、施工工序、质量控制和施工安全。
混凝土面板堆石坝垫层料的设计准则
外形 ， 使浇筑 的面板 厚度 均匀 ， 避免混凝 土超 填 。 这 一 时 期 允 许 细 料 的存 在 ，改 善 面 板 的受 力 条件 ，同时开始提 出半透 水性要求 。 １ ． ３ 第 ３阶段 采用半 透水级配垫层 。在运行期面板和接缝 漏水 时， 由于垫层料的渗透系数较小 ，可 以限制 进入坝体 的渗透流量 。垫层对粉质砂土能起反滤 作用 ，以达 到堵漏 目的。基于上述思想，谢腊德 和 国际大坝委 员会提 出了对 垫层料 的期望颗粒 级
９Ｏ ～ １ Ｏ ０
国 际 大 坝 委 员 会 级 配
９Ｏ ～ １ Ｏ ０
７ ５
３ ７ １ ９ ４． ７ ６ ０ ． ６ ０ ． ０７ ５
７ Ｏ～ ９ ５ ５ ５～ ８０ ３ ５～ ５ ５ ８～ ３ ０ ２～ １ ２
７０ ～ １ ０ Ｏ ５ ５ ～ ８ ０ ３ ５ ～ ５ ５ ８～ ３ ０ ５ ～ １ ５
【 中 图分类 号 】
Ｔ Ｖ ６ ４ ０ ． ３ ９ 【 文 献 标识 码 】 Ｂ 【 文章编号】 １ ６ ７ ２ —２ ４ ６ ９（ ２ ０ １ ３ ） ０ ２ —０ ０ ５ ５ —０ ５
１ 垫 层 设计 的演 变
由于 设 计 者 的实 践 经 验 不 同 ，对 垫层 区 的 作 用 及 材 料 的 具 体 要 求 不 同 ，也 就 产 生 了不 同的 设 计 思想 ， 其 演 变 过 程 大 体 上 可 以划 分 为 ４个 阶段 。 １ ． １ 第 １阶段 这 一 阶 段 垫 层 料 均 采 用 强 透 水 的粗 颗 粒 ，最 大 粒 径 Ｄ 。 为 ２ ０ ０ － ３ ０ ０ ｍｍ， 并 剔 除 小 于 ２ ５ ｍｍ 的 骨 料 。其 目的在 于确 保 颗 粒 间紧 密 接 触 形 成 稳
混凝土面板堆石坝设计规范
———将原“原型观测”一章名称改为“安全监测”，调整了监测设施布置原则，增加了１级、2级坝及１５０m以上高坝的监测项目；
———接缝止水结构和材料已制定专门的技术标准，本标准不包含该部分内容。
(6） 增加了分期面板浇筑对坝体填筑高差和预沉降期的有关内容;
(７)将原“砂砾石坝体渗流控制”一节名称改为“坝体渗流控制”,增加了堆石坝体渗流控制的有关内容；
———将原“地震区坝体的抗震措施”一节名称改为“抗震措施”,增加了面板水平施工缝的抗震措施和对于设计烈度为８度、９度时，建在覆盖层地基上的面板堆石坝应进行专门论证的有关内容；
本标准中的强制性条文有:3.１．６条3款、３.１．6条４款、8．2．１条。以黑体字标示，必须严格执行。
(2)增加了根据坝高进行堆石料填筑标准分类的有关内容；
(３)增加了在高趾墙附近设低压缩区和对趾墙进行稳定和应力分析的有关内容;
(4）增加了15０ｍ以上高坝和地形地质条件复杂的坝应进行面板应力和变形有限元计算的有关内容;
(5)增加了面板配置双层双向钢筋的有关内容；
(5)增加了混凝土挤压边墙的有关内容;
混凝土面板堆石坝设计规范
———————————————————————————————— 作者：
———————————————————————————————— 日期：
ﻩ
Байду номын сангаас《混凝土面板堆石坝设计规范》(ＳL２２８—2013）
本标准所替代SL２28—98标准
本次修订的主要技术内容如下:
(1)修订了放空设施的规定,“４高坝、重要工程、地震设计烈度为8度、９度的混凝土面板堆石坝，应设置放空设施。”
混凝土面板堆石坝施工规范
附件3ICS XXXXXP XX SL 备案号：XXXXX－XXX中华人民共和国水利行业标准SL XXX－20XX混凝土面板堆石坝施工规范Construction Code For Concrete Face Rockfill Dams（征求意见稿）xxxx-xx-xx发布 xxxx-xx-xx实施中华人民共和国水利部发布前言根据水利部水利行业标准修订计划，按照《水利技术标准编写规定》（SL 1—2002）的要求，对《混凝土面板堆石坝施工规范》（SL49—94）进行修订。
本标准规定了混凝土面板堆石坝的施工技术要求，主要包括：导流与度汛、坝基与岸坡处理、筑坝材料、坝体填筑施工、面板与趾板施工、接缝止水施工、安全监测仪器埋设与观测、质量控制与检查等内容。
与SL/49-94 相比较，各有关章节补充、修订的主要内容如下：——增补引用标准和相关规程规范。
——将“导流与度汛”分为“一般规定”、“导流与度汛方式”、“导截流工程”，增加了使用面板挡水的规定；强化了施工导流方案、导流建筑物的布置和结构形式；补充了不同导流方式下坝体度汛的内容等。
——“坝基与岸坡处理”改为“一般规定”、“坝基与岸坡开挖”、“坝基处理（原为防渗处理）”、“特殊问题处理”；对岸坡趾板的开挖作了规定；增加坝基加固措施；增补岸坡、趾板下游开挖等特殊问题处理内容。
——“筑坝材料”中增加了“一般规定”，原“道路及运输”一节调入“坝体填筑施工”中。
——“堆石坝填筑”改为“坝体填筑施工”，增加了“道路及运输”、“反渗处理”、“坝顶结构”技术要求；对分期填筑的高差、坡度等作了规定；增加了挤压边墙固坡法施工的内容和规定，列举了其他固坡施工方法等。
——“面板与趾板施工”中增加了“缺陷检查及处理”，“裂缝检查”改为“缺陷检查”；对堆石坝体的预沉降期和超高提出了要求；规定面板分期高程和相应填筑体高度、允许浇筑面板的沉降收敛值等。
——“止水设施”改为“接缝止水施工”；将原规范中“金属与塑胶止水带”、“嵌缝材料”细化为“铜止水带加工与安装”、“PVC止水带或橡胶止水带安装”、“异型接头的安装”、“塑性填料安装”、“无黏性填料施工”；增补周边缝止水保护、面板分期施工止水保护等；规定有关符合水保、环保要求等。
15混凝土面板堆石坝设计规范【SL228-98】
堆石坝体 面板下游的填筑体 垫层区 面板的直接支承体 向堆石体均匀传递水压力 并起辅助渗流控制作用 特殊垫层区 位于周边缝下游侧垫层区内 对周边缝及其附近面板上铺设的堵缝材料及水 库泥沙起反滤作用 过渡区 位于垫层区和主堆石区之间 保护垫层并起过渡作用 主堆石区 位于坝体上游区内 是承受水荷载的主要支撑体 下游堆石区 位于坝体下游区 与主堆石区共同保持坝体稳定 其变形对面板影响轻微 排水区 位于砂砾石或软岩主堆石区内及坝体底部的强透水排水区 分为竖向和水平向排 水区 抛石区 在下游坝趾 由硬岩大块石卸料形成的抛石区 下游护坡 保护坝体下游坡面 用大块石堆 砌形成的块石护坡 上游铺盖区 用粉土 粉细砂 粉煤灰或其他材料覆盖在面板及周边缝上 起辅助防渗作用 盖重区 覆盖在上游铺盖区上的碴料 维持上游铺盖区的稳定 并起保护作用 趾板 连接地基防渗体与面板的混凝土板 趾板基准线 面板底面与趾板建基面的交线 趾墙 布置在趾板线上和面板连接的混凝土挡墙 混凝土面板 位于堆石坝体上游面起防渗作用的混凝土主体结构
以上高坝 宜作岩石矿物成分和岩矿化学分析
级高坝坝料的室内试验应包括级配 孔隙率 相对密度 抗剪强度和压缩模量等 垫层 砂砾料
及软岩料 还应进行渗透变形试验
以上高坝或强震区高坝 还应作应力 应变参数试验
混凝土面板堆石坝设计规范
应根据试验成果并结合工程类比 合理确定坝体各分区材料的物理力学特性指标
应根据工程枢纽布置及对坝料料源和质量的要求 作好开采石料 或砂砾料 及建筑物区开
面板砂砾石坝是否设置专门放空设施 应进行专门论证
岸边溢洪道布置困难 河床基岩坚硬 泄洪单宽流量不大的中 低混凝土面板堆石坝 可在
水利工程中混凝土面板堆石坝的设计措施
关 键 词 ：水 利 工 程 ；混 凝 土 ； 面 板 ； 堆 石 坝
中图分类 号 ：Ｔ Ｖ ６ ４ １ ． ４
文献标 志码 ：Ａ
文章 编号 ：１ ６ ７ ３ － ８ ２ ４ １（ ２ ０ １ ３ ）０ ７ － ０ ０ ０ ８ － ０ ４
混凝 土面板堆石坝是 当前水利水 电工程 中主要使
用的一 种大坝类 型 ，在薄层碾压技术水平越来 工程 主要用来提供工业用水 ，水库 主要 由 导流泄洪隧洞 、输水 隧洞 、开放式岸边溢洪道 、混凝 土面 板 堆 石 坝 组 成 的，混 凝 土 面 板 石 坝 最 高 为 ４ ４ ． ８ ｍ，水库正 常蓄水 位 为 １ ４ ２ ４ ． ８ ｍ，校核 洪水水 位 为１ ４ ２ ７ ｍ，库容 ７ １ ３ 万ｍ ，每年提供水资源 １ ４ ５ ０ 万ｍ 。 水库位于剥蚀构 造不 高的 山区 ，山势整体 东 高西低 ， 河谷 高 度 为 １ ２ ０ ０ —１ ４ ８ ０ ｍ，海 拔 高 度 为 １ ５ ５ ０ ｍ～
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｃｏ ｎ ｃ ｒ ｅ ｔ ｅ Ｐ ａ ｎ ｅ ｌ Ｒｏ ｃ ｋ — ｆ ｉ １ １ Ｄａ ｍ ｉ ｓ ｍａ ｄ ｅ ｏ ｆ ａ ｎ ｔ ｉ — ｓ ｅ ｅ ｐ ａ ｇ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ａ ｎ ｄ ｒ ｏ ｃ ｋ ｆ ｉ ｌ ｌ ｓ ．Ｃｏ ｎ ｃ ｒ ｅ ｔ ｅ Ｐ ａ ｎ ｅ ｌ Ｒ ｏ ｃ ｋ — ｆ ｉ １ １ Ｄ ａ ｍ ｉ ｓ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｅ ｄ ｉ ｎ ａ ｎ ｕ ｎ ｐ ｒ ｅ ｃ ｅ ｄ ｅ ｎ ｔ ｅ ｄ ｍｏ ｄ ｅ ｕ ｎ ｄ ｅ ｒ ｔ ｈ ｅ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎ ｏ ｆ ｃ ｏ ｎ ｔ ｉ ｎ ｕ ｏ ｕ ｓ ｌ ｙ ｉ ｍｐ ｒ ｏ ｖ ｉ ｎ ｇ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｉ ｎ Ｃ ｈ ｉ ｎ ａ ，ａ ｎ ｄ ｉ ｔ
面板堆石坝趾板建基面的建立与运行安全
面板堆石坝趾板建基面的建立与运行安全发布时间：2021-11-10T01:39:08.735Z 来源：《科学与技术》2021年6月17期作者：张士涛[导读] 混凝土面板堆石坝趾板开挖可能造成大开挖，张士涛葛洲坝国际公司湖北省宜昌市 443000择要：混凝土面板堆石坝趾板开挖可能造成大开挖，高陡边坡的形成。
通过对趾板功能是连接结构而非受力结构的理解，对正确规范趾板下岩石地基的容许水力梯度的物理概念，正确的确定趾板型式与建基面高程非常重要。
黏土地基几乎是不可灌的岩体，主要通过防渗板起到渗控的主导作用，接触灌浆密实趾板与软基的空隙，防止接触渗漏发生。
关键词：连接结构趾板，建基面1概述趾板，面板与帷幕固结灌浆组成面板堆石坝的防渗体系。
趾板的地基稳定与渗流稳定确定大坝是否安全运行的必要条件之一，但在地质条件软弱复杂地基，如何正确确定趾板建基面并不是每个工程师能正确处理的问题。
如何避免趾板跨越沟谷开挖形成高边坡，通过工程实例可以通过将坝轴线后移也可以将趾板由水平变为齿槽式趾板，为改变V型河谷深槽采用大块体混凝土高趾墙型式。
（如吉音水利枢纽）如何优化界定深厚强风化地基的趾板开挖深度与水平向开挖深度，从而大幅度减少开挖量，关键这些料作为基础经过处理后是可以保持基础稳定或渗流稳定，但开挖后其料改变原结构致密状态只能是弃料。
新疆玛纳斯河肯斯特瓦最大坝高129.4m，初步设计大坝趾板在弱风化岩中，由此将导致左岸山体挖深较大，导致1005~1010m高程以上V级阶地根基切角挖除，造成高边坡与不稳定岩体，施工期将趾板置于强风化地层中，建基面不作深挖处理，左岸坝轴线后移15m，趾板线做调整，避免了左岸山体切脚，保持山体稳定，减少大量开挖，加快施工进度，节省了投资。
2014年水规总院《下闸蓄水安全鉴定报告》对此予以充分认可：“地质评价认为这一设计优化变更十分成功”。
[1]混凝土面面板堆石坝两岸趾板边坡问题研究。
2趾板型式的变化及建基面高程的地质界定和设计掌控趾板是由垂直于地心的截水槽通过太沙基论证而变为水平模式。
混凝土面板堆石坝设计规范2013
《混凝土面板堆石坝设计规范》(SL 2 2 8 —2013)本标准所替代SL 2 2 8 —98标准本次修订的主要技术内容如下：(1) 修订了放空设施的规定，“4高坝、重要工程、地震设计烈度为8度、9度的混凝土面板堆石坝，应设置放空设施。
”(2) 增加了根据坝高进行堆石料填筑标准分类的有关内容；4.2.2坝体填料的填逋标准应同时规定孔隙率(或相对密度》和碾压参数。
硬岩堆石料的孔隙率不应高于表4・2・2的要求鼻砂砾料的相对密度不应低于表4・2・2的要求*软岩堆石料的设计指标和填筑标准，应通过试验和工程类比确定。
周边缝下游侧的特殊垫层区，应适当提高填筑标准，以减少周边缝的变形量。
表4^.2礦岩堆石料或砂砾料填筑标准(4) 增加了15 0m以上高坝和地形地质条件复杂的坝应进行面板应力和变形有限元计算的有关内容；5A.2 15恤以上高坝和地形地质条件复杂的坝，应进行面板应力和变形有限元计算.在有限元分析中，宜计入环境温度变化对混凝土面板应力的影响。
3^.8在应力和变形有限元分析中，应反映坝体与混凝土面板接触面及面板接缝的力学特性，模拟施工填筑和蓄水过程.100m以上的高坝在拉应力区、周边缝附近、分期施工缝一定范围内宜配置取层双向钢筋。
⑸ 增加了面板配置双层双向钢筋的有关内容;高坝的压性垂直缝、周边缝及临近周边缝的垂直缝两侧宜配置抗挤压钢筋。
«-4-3面板混凝土钢筋保护层厚度不应小于(5) 增加了混凝土挤压边墙的有关内容；当采用碾压砂浆或喷射混凝土作垫层料的固坡保护时, K 28d抗压强度应控制在5Mft左右B当采用挤压边墙作垫层料的固坡保护时，宜采用低弹性模量的挤压边墙，并在挤压边墙表面喷涂乳化沥青。
(6) 增加了分期面板浇筑对坝体填筑高差和预沉降期的有关内容；分期浇筑的面板，芬分期面板顶部应低于填筑体顶部髙程，高差按不同坝高宜为5〜20m,坝高者取大值°«.6,6面板混凝土浇筑时宜按8,1.4条规定预留填說面与面板顶部的高差，并设置预沉降期爭对于坝髙150m以上的髙坝，宜加大分期面板顶部的填筑超高，并延长预沉降期。
混凝土面板堆石坝设计
混凝土面板堆石坝设计
首先，混凝土面板堆石坝的设计需要考虑以下几个方面。
首先是坝址
的选择，坝址的选择应考虑附近地质条件、洪水泛滥情况和建设条件等因素。
其次是坝的类型，混凝土面板堆石坝分为重力坝、拱坝和薄壳坝等类型，不同类型的坝有不同的设计方法和要求。
最后是坝的基础设计，包括
基础确定、基底排水处理和坝体的抗浮承载力设计等。
在设计混凝土面板堆石坝时，需要进行坝体稳定性和安全性的分析和
计算。
坝体稳定性的分析主要包括土体力学参数的确定、坝体稳定性分析、滑移分析和渗流分析等。
安全性的计算主要包括坝顶平面及下游坡度和高
度确定、重力坝的稳定性判断、泄水建筑物和闸门的设计等。
混凝土面板堆石坝的施工过程需要注意以下几个方面。
首先是混凝土
面板的浇注，应选择质量好的混凝土，控制浇注质量和施工工艺。
其次是
填充料石块的选择和搬运，应选择坚硬的石块，并采取适当的堆石方法。
最后是坝体的坝顶面和下游坡面的护面处理，应采取合适的护面材料和施
工工艺，以增加坝体的稳定性和防止冲刷。
总之，混凝土面板堆石坝设计需要综合考虑地质条件、水文条件和建
设条件等因素，进行坝体稳定性和安全性的分析和计算，合理选择材料和
施工工艺，以确保坝体的稳定和安全。
同时，还需要进行施工过程的监控
和控制，以确保施工质量和工期。
《混凝土面板堆石坝设计导则》简介
、 、 。
,
本 导 则 是 在 通过 总 结 国 内 外 已 建 成 的 混
,
、
凝 土 面板堆 石坝 的 经验 基础 上 并参 照 已 建 在 建 工 程 的科 研 成 果 进 行 归 纳 统 一 优 选 后 制 定 的 对 于 比 较 成熟 的 认识 比较 统 一的 纳 入 导 则 而 尚存 在争议 的 则不 纳 入 在高 坝 的某 些方 面稍 偏 于 安 全
。
,
、
的 条 文 中包 括 了 混 凝土 面 板 堆 石 坝 设 计部
,
。
宜粗不 宜 细 的原 则 进行
2 2
.
文 字 力求 简单 明 了
.
分 将其 归在 人工 防 渗材 料坝 坝 型 类 并称 为钢 筋混 凝土 面板 坝
,
适 用范 围
1
、
但 是近年 来 国 内外 修建 的混
,
本 导 则 主要 适 用 于 水 利 水 电枢 纽 工 程 中
I
、
凝 土 面 板 堆 石坝 日益 增 多 尤 其 是 8 0
, ,
年代 以
,
I
,
级 混凝 土面 板 堆 石 坝 的设 计
。
,
w
、
v
级
来 更 取 得 了迅速 发展 坝 高也 从 一百米 级 向二 百米 级前 进 为 了 满 足该坝 型 发 展 的需 要 也使 其 设计 工 作有 所遵 循 有 必要编 制专 门的 规范
1 1 1
.
L 50 1
6一
3 9
) 的有关 规 定 ”
。
坝 轴 线 枢 纽布 置 与坝 体 结构 本 节 是 导 则 的 主要 条 款 说 明 了 坝 轴 线
《混凝土面板堆石坝施工规范》
《混凝土面板堆石坝施工规范》修订工作大纲主编单位：水利部水利水电规划设计总院参编单位：中国水利水电第十二工程局有限公司中国水电建设集团第十五工程局有限公司水利部四川省水利电力勘测设计研究院中国水利水电科学研究院结构材料研究所二O一二年三月1 修订的目的及必要性水利部1994年3月以水建（1994）98号文发布了《混凝土面板堆石坝施工规范》（SL49-94）。
该规范执行以来对推进混凝土面板堆石坝施工技术发展和质量控制起到很好的指导作用。
九十年代初，我国面板坝建设处于初期发展阶段，设计与施工技术尚不成熟，行业设计与施工规范适用于100m级坝高，建设经验多参照国外成果，100m 级以上坝高开工项目较少。
之后15年，我国兴建的面板堆石坝用于防洪、供水、灌溉、发电等多种功能，取得了长足进展；据不完全统计遍布我国各地已建在建100m级以上面板坝已超过50座，其中150m级超过10座，从目前发展态势看，面板坝仍是未来相当一段时间内水利水电建设中的主力坝型。
面板坝具有可就地取材、建设周期短、适应性强等特点。
从近15年的建设成果看，其工程设计本质仍以经验为主，工程运用的安全性仍取决于施工质量控制；目前我国面板坝多项建设技术处在世界领先，其中高坝严格变形控制、混凝土边界防渗处理、导流与度汛等均由面板坝施工技术进步加以实现的。
在高坝建设经验、施工装备不断改进和施工技术与工艺日益完善的基础上，原施工规范已远不能满足行业发展要求，甚至已相当滞后，尽快修订行业标准是非常必要的。
电力行业相关标准（DL/T5128-2009）已于2009年7月由国家能源局发布实施。
2 修订依据与原则2.1 修订依据按照水利部建设管理司与科技司关于标准体系修订的要求开展工作。
2.2 原则修订工作坚持科学性、先进性和实用性的原则。
新修订的规范定义为行业标准，要依照新“水利技术标准编写规定”要求，即要有原则规定，又要体现一定的灵活性；即要反映我国近年来工程建设、施工成果和经验，又要结合我国水利水电工程建设的需要，反映施工技术水平的发展，保证大坝工程建设安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《混凝土面板堆石坝设计规范》（ＳＬ２２８—2013）
本标准所替代ＳＬ２２８—98标准
本次修订的主要技术内容如下：
(1) 修订了放空设施的规定，“４高坝、重要工程、地震设计烈度为８度、９度的混凝土面板堆石坝，应设置放空设施。
”
(2) 增加了根据坝高进行堆石料填筑标准分类的有关内容；
(3) 增加了在高趾墙附近设低压缩区和对趾墙进行稳定和应力分析的有关内容；
(4) 增加了１５０ｍ以上高坝和地形地质条件复杂的坝应进行面板应力和变形有限元计算的有关内容；
(5) 增加了面板配置双层双向钢筋的有关内容；
(5) 增加了混凝土挤压边墙的有关内容；
(6) 增加了分期面板浇筑对坝体填筑高差和预沉降期的有关内容；
(7) 将原“砂砾石坝体渗流控制”一节名称改为“坝体渗流控制”，增加了堆石坝体渗流控制的有关内容；
———将原“地震区坝体的抗震措施”一节名称改为“抗震措施”，增加了面板水平施工缝的抗震措施和对于设计烈度为８度、９度时，建在覆盖层地基上的面板堆石坝应进行专门论证的有关内容；
———将原“分期施工与坝体加高”一章名称改为“分期施工与已建坝加高”，将分期施工一节调整为分期施工和分期完建两节，增加了分期完建面板堆石坝的有关内容；
———将原“原型观测”一章名称改为“安全监测”，调整了监测设施布置原则，增加了１级、２级坝及１５０ｍ以上高坝的监测项目；
———接缝止水结构和材料已制定专门的技术标准，本标准不包含该部分内容。
本标准中的强制性条文有：３．１．６条３款、３．１．６条４款、８．２．１条。
以黑体字标示，必须严格执行。
