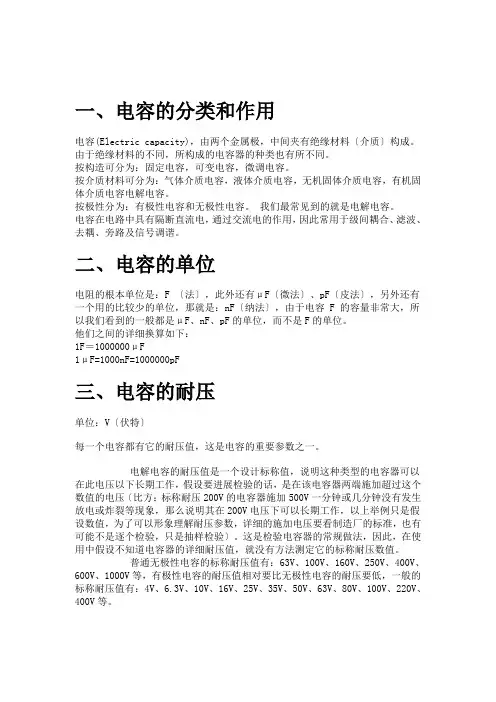

一、电容的分类和作用

电容，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同：

按结构可分为：固定电容，可变电容按介质材料可分为：空气电容、液体电容、无机固体电容、有机固体电容、电解电容。按极性分为：有极性电容和无极性电容。电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐

二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示

都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的

就是普通电容加一个"＋"符号代表正极。

三、电容的单位

电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法）。电容F 的容量很大，我们看到的一般都是μF、nF、pF的单位，而不是F的单位。

它们之间的具体换算关系如下：

1F＝1000000μF

1μF=1000nF

1nF=1000pF

四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。普通无极性电容的标称耐压值有：

63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

五、电容的种类电容的种类可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材

料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

各种电容的优缺点及用途无极性可变电容

制作工艺：1、可旋转动片为陶瓷片表面镀金属薄膜，定片为镀有金属膜的陶瓷底座；动片为同轴金属片，定片为有机薄膜片作介质

优点：容易生产，技术含量低。缺点：体积大，容量小

用途：改变震荡及谐振频率电路。调频、调幅、发射/接收电路无极性无感CBB电容

制作工艺：2 层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。优点：无感，高频特性好，体积较小

缺点：不适合做大容量，价格比较高，耐热性能较差。用途：耦合/震荡，音响，模拟/数字电路，高频电源滤波/退耦无极性CBB电容

制作工艺：2 层聚乙烯塑料和 2 层金属箔交替夹杂然后捆绑而成。优点：有感，高频特性好，体积较小

缺点：不适合做大容量，价格比较高，耐热性能较差。用途：耦合/震荡，模拟/数字电路，电源滤波/退耦无极性瓷片电容

制作工艺：薄瓷片两面渡金属膜银而成。优点：体积小，耐压高，价格低，频率高（有一种是高频电容）缺点：易碎！容量低

用途：高频震荡、谐振、退耦、音响无极性云母电容

制作工艺：云母片上镀两层金属薄膜优点：容易生产，技术含量低。缺点：体积大，容量小用途：震荡、谐振、退耦及要求不高的电路无极性独石电容体积比CBB更小，其他同CBB，有

感用途：模拟/数字电路信号旁路/滤波，音响有极性电解电容

制作工艺：两片铝带和两层绝缘膜相互层叠，转捆后浸在电解液中。优点：容量大。

缺点：高频特性不好。用途：低频级间耦合、旁路、退耦、电源滤波、音响钽电容

制作工艺：用金属钽作为正极，在电解质外喷上金属作为负极。优点：稳定性好，容量大，高频特性好。

缺点：造价高。

用途：高精度电源滤波、信号级间耦合、高频电路、音响电路

名称：聚酯（涤纶）电容符号：CL

电容量：40p--4u

额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容

符号：CB 电容量：10p--1u

额定电压：100V--30KV 主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容

符号：CBB 电容量：1000p--10u 额定电压：63--2000V

主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容

符号：CY 电容量：10p--0。1u

额定电压：100V--7kV 主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容

符号：CC 电容量：1--6800p

额定电压：63--500V 主要特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容符号：CT 电容量：10p--4。7u

额定电压：50V--100V 主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路

名称：玻璃釉电容符号：CI 电容量：10p--0。1u 额定电压：63--400V

主要特点：稳定性较好，损耗小，耐高温（200 度）应用：脉冲、耦合、旁路等电路

名称：铝电解电容符号：CD

电容量：0。47--10000u

额定电压：6。3--450V 主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等名称：钽电解电容（CA）、铌电解电容（CN）符号：

电容量：0。1--1000u

额定电压：6。3--125V 主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器

符号：

可变电容量：100--1500p

主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等名称：薄膜介质可变电容器

符号：

可变电容量：15--550p 主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等名称：薄膜介质微调电容器

符号：可变电容量：1--29p

主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿名称：陶瓷介质微调电容器

符号：可变电容量：0。3--22p

主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路独石电容：

最大的缺点是温度系数很高,做振荡器的稳漂让人受不了,我们做的一个555 振荡器,电容刚好在7805 旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了. 独石电容的特点：

电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。应用范围：

广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。容量范围：0.5PF--1UF 耐压：二倍额定电压。

里面说独石又叫多层瓷介电容，分两种类型，1 型性能挺好，但容量小，一般小于0。2U，另一种叫II型，容量大，但性能一般。

就温漂而言:

独石为正温糸数+130 左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小. 就价格而言: 钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.

六、电容的标称及识别方法

1. 由于电容体积要比电阻大，所以一般都使用直接标称法。如果数字是0.001，那它代表的是0.001uF＝1nF，如果是10n，那么就是10nF，同样100p就是100pF。

2. 不标单位的直接表示法：用1~4 位数字表示，容量单位为pF，如350为350pF，3为3pF，0.5 为0.5pF

3. 色码表示法：沿电容引线方向，用不同的颜色表示不同的数字，第一，二种环表示电容量，第三种颜色表示有效数字后零的个数（单位为pF）颜色意义：黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9。有极性电容的识别：看它上面的标称，一般有标出容量和正负极，也有用引脚长短来区别正负极长脚为正，短脚为负。

七、电容特点列表
