北电交换机模块配置trunk
trunk配置的原理
trunk配置的原理
Trunk配置是一种网络交换机的端口配置，它的原理是将多个VLAN的数据流通过一个物理端口进行传输。
这样可以实现不同VLAN间的数据传输，提高网络环境的灵活性和效率。
Trunk配置在交换机的物理端口上实现，需要在端口上设置双工方式、速率、VLAN等参数。
当一个交换机端口被配置为Trunk端口后，它就可以同时传输多个VLAN的数据。
因此，在配置Trunk端口之前，需要先进行VLAN的划分和配置。
Trunk端口的传输方式有两种：Inter-Switch Link (ISL)和802.1Q。
ISL是思科公司开发的一种协议，它将整个VLAN帧打包作为一个封包进行传输；而802.1Q是IEEE标准中定义的一种协议，它是将VLAN ID信息添加到原来的数据帧中进行传输。
在使用Trunk配置时，需要注意以下几点：
1.确保在使用Trunk端口时，交换机端口的双工方式、速率、VLAN等参数与连接的设备相一致。
2.在使用ISL方式进行Trunk传输时，要求连接的设备必须是思科设备，否则将无法进行数据传输。
3.在使用802.1Q方式进行Trunk传输时，需要设置VLAN ID 范围，并确保所有连接设备都支持802.1Q协议。
4.建议对Trunk端口进行安全设置，确保只有授权的设备可以接入。
总之，Trunk配置是一种将多个VLAN的数据流通过一个物理端口进行传输的网络交换机端口配置。
它可以提高网络环境的灵活性和效率，但在使用时需要注意相关的配置和安全设置。
计算机网络基础-TRUNK配置
Switch# show vlan id vlan-id
复习
Trunk的作用
❖如何实现交换机之间的VLAN通信
▪ 为每一个VLAN提供一条链路？
VLAN 10
VLAN 20
பைடு நூலகம்
如果有100 个VLAN怎 么办呢？
VLAN 10
VLAN 20
VLAN 30
VLAN 30
Trunk的作用2-2
配置以太网通道3-1
❖EthernetChannel－以太通道
▪ 多条线路负载均衡，带宽提高 ▪ 容错，当一条线路失效时，其他线路通信，不会丢包
配置为以太通道的接口， 必须物理特性相同
配置以太网通道3-2
❖配置接口为以太通道模式
Switch(config)# interface range fastEthernet 0/1 – 2
Name: Fa0/24
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: trunk
…………
Operational private-vlan: none
Trunking VLANs Enabled: 1,3-1005
Pruning VLANs Enabled: 2-1001 Capture Mode Disabled
Operational private-vlan: none Trunking VLANs Enabled: ALL Pruning VLANs Enabled: 2-1001
Trunk可以承载所有的 VLAN
Capture Mode Disabled
交换机配置VLANTrunk
交换机配置VLANTrunk交换机配置VLAN Trunk有的思科交换机用户不知道怎么配置，且因为思科有一款模拟器软件，本文就以思科交换机的设置作为示例。
这次店铺来介绍一下思科交换机怎么设置虚拟串口配置VLAN Trunk的步骤。
交换机串口(Trunk)的作用：在以太网上通过交换机的.串口实现中继可以使用如下两种封装类型：—IEEE 802.1Q—ISL(Inter Switch Link, Cisco私有)配置步骤：交换机怎么设置-第一步：在交换机上添加VLAN交换机怎么设置-第二步：将接口添加到相应的VLAN中Switch1#config terminalSwitch1(config)#interface fastEthernet 0/1Switch1(config-if-range)#switchport access vlan 2Switch1(config)#interface fastEthernet 0/2Switch1(config-if-range)#switchport access vlan 3交换机怎么设置-第三步：配置交换机之间互联的端口为串口(Trunk)Switch1(config)#interface f0/15Switch1(config-if-range)#switchport mode trunk相关其他命令去除VLAN：Switch(config-if)#switchport trunk allowed vlan removevlan-list添加VLAN：Switch(config-if)#switchport trunk allowed vlan add vlan-list 查看端口状态：Switch#show interface f0/15switchport检查中继端口允许VLAN的列表：Switch#show interface interface-id switchport 查看VLAN信息：Switch#show vlan brief查看配置：Switch#show running-config【交换机配置VLAN Trunk】。
交换机的TRUNK解释与配置详解
交换机的TRUNK解释与配置详解在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。
那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。
VLAN Trunk的作用是让连接在不同交换机上的相同VLAN中的主机互通。
如果两台交换机都设置有同一VLAN里的计算机，怎么办呢，我们可以通过VLAN Trunk来解决。
如果交换机1的VLAN1中的机器要访问交换机2的VLAN1中的机器，我们可以把两台交换机的级联端口设置为Trunk端口，这样，当交换机把数据包从级联口发出去的时候，会在数据包中做一个标记（TAG），以使其它交换机识别该数据包属于哪一个VLAN，这样，其它交换机收到这样一个数据包后，只会将该数据包转发到标记中指定的VLAN，从而完成了跨越交换机的VLAN内部数据传输。
VLAN Trunk目前有两种标准，ISL和802.1q，前者是Cisco专有技术，后者则是IEEE的国际标准，除了Cisco两者都支持外，其它厂商都只支持后者。
一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。
Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。
核心交换机的TRUNK配置详细讲解
核心交换机的TRUNK配置详细讲解到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK，下面我们来了解一下这些方面的知识。
在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。
那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。
下面我们来了解一下这些方面的知识。
一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。
Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。
要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适合低成本的中小企业和学校使用。
如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的矛盾。
二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。

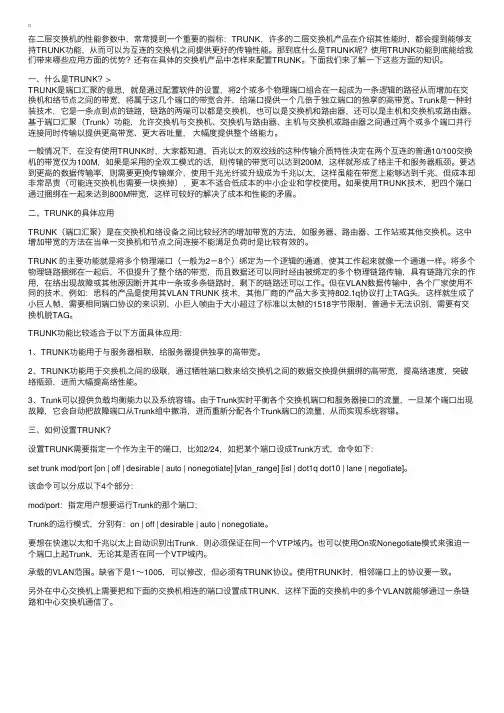

Trunk（端口汇聚）的概念与设置
在⼆层交换机的性能参数中，常常提到⼀个重要的指标：TRUNK，许多的⼆层交换机产品在介绍其性能时，都会提到能够⽀持TRUNK功能，从⽽可以为互连的交换机之间提供更好的传输性能。
那到底什么是TRUNK呢？使⽤TRUNK功能到底能给我们带来哪些应⽤⽅⾯的优势？还有在具体的交换机产品中怎样来配置TRUNK。
下⾯我们来了解⼀下这些⽅⾯的知识。
⼀、什么是TRUNK？>TRUNK是端⼝汇聚的意思，就是通过配置软件的设置，将2个或多个物理端⼝组合在⼀起成为⼀条逻辑的路径从⽽增加在交换机和络节点之间的带宽，将属于这⼏个端⼝的带宽合并，给端⼝提供⼀个⼏倍于独⽴端⼝的独享的⾼带宽。
Trunk是⼀种封装技术，它是⼀条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
基于端⼝汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端⼝并⾏连接同时传输以提供更⾼带宽、更⼤吞吐量，⼤幅度提供整个络能⼒。
⼀般情况下，在没有使⽤TRUNK时，⼤家都知道，百兆以太的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采⽤的全双⼯模式的话，则传输的带宽可以达到200M，这样就形成了络主⼲和服务器瓶颈。
要达到更⾼的数据传输率，则需要更换传输媒介，使⽤千兆光纤或升级成为千兆以太，这样虽能在带宽上能够达到千兆，但成本却⾮常昂贵（可能连交换机也需要⼀块换掉），更本不适合低成本的中⼩企业和学校使⽤。
如果使⽤TRUNK技术，把四个端⼝通过捆绑在⼀起来达到800M带宽，这样可较好的解决了成本和性能的⽭盾。
⼆、TRUNK的具体应⽤TRUNK（端⼝汇聚）是在交换机和络设备之间⽐较经济的增加带宽的⽅法，如服务器、路由器、⼯作站或其他交换机。
这中增加带宽的⽅法在当单⼀交换机和节点之间连接不能满⾜负荷时是⽐较有效的。
TRUNK 的主要功能就是将多个物理端⼝（⼀般为2－8个）绑定为⼀个逻辑的通道，使其⼯作起来就像⼀个通道⼀样。
交换机Trunk配置
计算机网络实验报告书学号：20101516102 姓名：龚骁专业班级：10级软件开发课程名称计算机网络管理实验项目名称交换机Trunk配置实验项目类型验证演示综合设计指导教师师晓利成绩√一实验目的1、巩固虚拟局域网的原理。
2、巩固交换机划分虚拟局域网的方法。
3、掌握思科交换机trunk配置的相关命令。
4、巩固使用ping方法测试实验的正确与否。
二实验内容5、配置交换机的主机名。
6、划分VLAN，VLAN的配置与拓扑图相同。
7、配置交换机的trunk口。
8、在主机上ping，相同VLAN的主机能通，不同VLAN之间的主机不能通。
三实验步骤9、用网线连接两台交换机与四台计算机10、对两台交换机的参数进行配置并验证11、在主机上使用ping命令测试计算机的连通性12、使用S3560#erase startup-config命令清除交换机配置四问题及解决方法什么是TRUNK?答：TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。
Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和核心交换机或路由器。
基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
五回答实验思考题六实验心得与体会这次试验让我在虚拟局域网这一方面的知识得到了巩固，同时掌握了trunk的配置和需要的一些命令，同时也明白在配置TRUNK时，必须遵循下列规则：1：正确选择TRUNK的端口数目，必须是2，4或8。
2：必须使用同一组中的端口，在核心交换机上的端口分成了几个组，TRUNK的所有端口必须来自同一组3：使用连续的端口；TRUNK上的端口必须连续，如你可以用端口4，5，6和7组合成一个端口汇聚。
trunk配置命令
交换机VLAN实验TRUNK命令疑问？做“交换机VLAN实验”设置两个交换机干线（SWA f0/8====SWB f0/1）时，按照书上命令做完后在交换机SWA下的PC（IP:10.66.1.1）拼不通在交换机SWB下的PC（IP：10.66.1.3），这两个PC均属于VLAN 2，后来发现设置干线时把switchport trunk encap dot1q 命令调到switchport trunk allowed vlan 1，2，3 后面执行，两个PC就拼通了，请问：一、switchport trunk encap dot1q 命令是起什么作用的？二、为什么要放在switchport trunk allowed vlan 1，2，3命令的后面执行才可以呢？问题补充：switchport trunk encap dot1q 命令放在switchport trunk allowed vlan 1，2，3命令后面执行时在交换机配置中相应trunk口下dot1q:后面带有YES一一项的,如下：interface FastEthernet0/8trunk on allowed:all dot1q:yesswitchport trunk encap dot1q 命令放在switchport trunk allowed vlan 1，2，3后面执行时在交换机配置中相应trunk口下dot1q:后面是空的，如下：interface FastEthernet0/8一:trunk线路中有许多其他不一样的VLAN,为了分辨所传输的分组是属于哪个VLAN的,需要用中继封装.中继封装有2种,dot1q和isl.前者是国际标准,后者是cisco专有.二:默认下trunk能传输所有VLAN.所以一般不需要你上面的allow命令,但如果之前交换机在trunk口配置了其他东西,可能将默认的allowed all给改了.你可能是这种情况.思科交换机命令（如何加入和删除打trunk口的vlan）本人典型菜鸟，对思科的命令不太懂，现在想对网络进行调整，想把这个端口的2025，2032删掉interface GigabitEthernet1/0/24description to_A_Bswitchport trunk encapsulation dot1qswitchport trunk allowed vlan 12,13,2025,2032switchport mode trunk命令应该怎样写？我写的是WS3750G(config)#interface gigabitEthernet 1/0/24WS3750G(config-if)#switchport mode trunkWS3750G(config-if)#no switchport trunk allowed vlan add 2032结果所有的vlan都删掉了，我又不知道该怎样加，请各位高手指点WS3750G(config)#interface gigabitEthernet 1/0/24WS3750G(config-if)#switchport mode trunkWS3750G(config-if)#no switchport trunk allowed vlan add 2032首先指出你的错误WS3750G(config-if)#no switchport trunk allowed vlan add （这个不应该是add 而是all 或者是VLAN 的ID）2032还有想删除它并不是这样写的而是把他该成原先的模式WS3750G(config-if)#switchport mode access 这样就行了加入你应该也会了吧WS3750G(config-if)#interface gigabitEthernet 1/0/24WS3750G(config-if)#switchport mode trunkWS3750G(config-if)#switchport trunk allowed vlan 12，132加入端口到某个vlaninter vlan 10port e 1/0/1 //加入端口如果要从某个vlan中删除某个端口,inter vlan 10undo port e 1/0/1 //用undo命令就可以了.如果要把trunk口删掉. 则要先改端口为非trunk比如,inter e 1/0/1undo port link-type trunkundo port trunk per vlan allswitchport trunk allowed vlan 3是什么意思简单让VLAN 3 通过直干线因为TRUNK口默认通过的是VLAN 1 所以一旦划分了VLAN 3 想让它跨机交换就必须这么配置或者用switchport trunk allowed vlan allswitchport trunk native vlan 和switchport trunk allowed vlan add怎么用或者区别：第一个是设置当这个接口时干道接口时它属于哪个VLAN，第二个是设置当这个接口时，你再添加VLAN。
北电23层交换机通用配置之VLAN和TRUNK介绍
3, 4 ,
5
1,
2,Leabharlann 4 3,3,Tagged Ports
4
GbESM
3, 4, 5
1, 2
5
Untagged Port
1 2 1
Untagged Ports
2
3
3
4
4
VLAN Configurations
> When running VLANs, there are two areas you need to configure VLAN identifiers:
Inter-Switch communication
> > > > > A “Tagged” link is configured between two switch to transport multiple VLAN. All switch must use the same tagging protocol and have the same VLAN definition. Industry standard use IEEE 802.1q to transport multiple VLAN over a single link. The sending switch add the tag with the VLAN ID at the Egress port. The receiving switch read the tag on the Ingress and forward the frame to all ports in the same VLAN.
我的文档2
Trunk（端口汇聚）的概念与设置Trunk（端口汇聚）的概念与设置在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。
那到底什么是TRUNK呢？使用 TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。
下面我们来了解一下这些方面的知识。
一、什么是TRUNK？>TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。
Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。
要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），根本不适合低成本的中小企业和学校使用。
如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的矛盾。
二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。
交换机trunk模式设定
TRUNK (端口汇聚)功能是将交换机的多个物理端口汇聚在一起形成一个逻辑上的物理端口，同一汇聚组内的多条链路则可视为一条逻辑链路。
端口汇聚可以实现用多条链路汇聚成一条逻辑链路增加带宽；同时，同一汇聚组的各个成员端口之间彼此动态备份，提高连接可靠性。
Trunk功能比较适合于以下情况的具体应用：1、Trunk功能用于交换机与服务器之间的相联，为服务器提供独享的高带宽。
2、Trunk功能用于交换机之间的级联，为交换机之间的数据交换提供高带宽的数据传输能力，提高网络速度，突破网络瓶颈，进而大幅提高网络性能（主要应用）。
Cisco3560 交换机和TP-link为例，参考配制方法如下：1．Bonding 模式下系统使用逻辑结构图如下图所示：Bonding 逻辑结构图HostA：为服务器有两个千兆网口；将其设置成bonding 模式；switch：为交换机；其中port1 和port2 为端口 1 和端口2，将port1 和port2 设置成Trunk 模式；port3 和port4 （分别为端口3 和4 ）设置成普通模式；HostB:为客户端，其网口为千兆网口与Port3 相连；HostC:为客户端，其网口为千兆网口与Port4 相连；2．将交换机设置成Trunk 模式方法：首先通过串口连到一台windows 机器上，通过超极终端进行连接，波特率为9600;输入交换机的密码；此时所进入交换模式为普通模式；输入enable 回车进入高级模式;输入高级模式密码；便进入交换机高级模式。
此时便可开始设置交换机Trunk 功能：Switch# configure terminal //进入终端配置模式Switch(config)# interface Port-channel 3 //创建port-channel 标号为3 为后面的group做准备Switch(config-if)# switchport trunk encapsulation dot1q //我们用的是802.1Q 协议所以用dot1qSwitch(config)# switchport mode trunk //把trunk 模式打开Switch(config)# end //结束标识符Switch# copy running-config startup-config //保存配置Switch# configure terminalSwitch(config)# interface range Gi0/3-4 //进入端口配置模式，此出用的是3 号和4 号端口做trunkSwitch(config-if-range)# switchport trunk encapsulation dot1qSwitch(config-if-range)# switchport mode trunkSwitch(config-if-range)# channel-group 3 mode on //把这两个端口加入到3 号组；3号组在前面已经创建；Switch(config-if-range)# endSwitch# show interfaces gigabitEthernet 0/3 trunk //校验配置是否成功Switch# show interfaces gigabitEthernet 0/4 trunk //校验配置是否成功Switch# copy running-config startup-config //保存配置Switch# configure terminalSwitch(config)# port-channel load-balance src-mac //设置负载均衡模式；我们用的是基于客户机的mac 地址做负载均衡Switch(config)# endSwitch# show etherchannel load-balance //校验配置是否成功Switch# copy running-config startup-config //保存配置注意：正确选择TRUNK 的端口数目，必须是2，4 或8Trunk功能举例——例如：为增加带宽，提高连接可靠性，某网吧电影服务器是双网卡且作了绑定，与中心交换机的23、24端口连接；二层交换机的1、2端口与中心交换机的1、2端口连接，如下图所示，那么中心交换机需将1、2端口，23、24端口分别做Trunk。
Trunk 概念介绍
Trunk（端口汇聚）的概念与设置在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。
那到底什么是TRUNK呢？使用TR UNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK.下面我们来了解一下这些方面的知识。
一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。
Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。
要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适合低成本的中小企业和学校使用。
如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的矛盾。
二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。
这中增加带宽的方法在当单一交换机和节点之间连接不能满足负荷时是比较有效的。
BladeCenter北电2-3层交换模块VLAN及Trunk配置
1BladeCenter北电2-3层交换模块VLAN及Trunk配置最近配置了北电2-3层交换机32R1861，在配置过程中发现和之前的配置文档有差异，在“Switch Port”中多了“PVID Tagging”选项，走了些弯路。
故做此文档，供大家参考。
1.1硬件环境●BladeCenter H机箱，配置2个BNT 2-3层交换机，2个Brocade 8GB FC交换机；●HS23刀片服务器服务器，配置2*1GB + 2*10GB四口网卡，8GB HBA卡（CIOv）；1.2配置目标●2台刀片服务器，安装在插槽2和插槽3；●BNT交换机中，设置此2台刀片服务器的VLAN为108，由交换机打VLAN标记；●BNT交换机对外使用EXT1和EXT2端口上联核心交换机；EXT1和EXT2上联至同一交换机，在EXT1和EXT2配置Trunk和FailOver；●核心交换机网关172.16.8.1/241.3配置方法步骤：1.配置VLAN；将同一VLAN的对内和对外端口划分到同一VLAN，并将已划过VLAN的端口从VLAN 1中去除；2.配置端口：对外不打VLAN标记的端口“VLAN Tagging”和“PVID Tagging”为Disable，对外打VLAN标记的端口“VLAN Tagging”和“PVID Tagging”为Enable；3.配置Trunk：将上联至同一交换机的对外端口添加至同一端口组，启用这些端口的Trunk；4.启用Trunk端口的FailOver；5.关闭此VLAN的对内和对外端口的Spanning Tree；输入交换机IP地址，用户名：admin；密码admin。
点击“Virtual LAN”点击“Add LANs”。
更改“VLAN ID”项为108；添加INT2、INT3、EXT1、EXT2到“Port in VLAN”中；选择页面最下面的“Submit”提交配置。
点击“Virtual VLAN”，可看到新增的VLAN。
交换机trunk属性配置
端口的trunk属性配置（一）1功能需求及组网说明端口的trunk配置『配置环境参数』1.SwitchA 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchB端口E0/3互连2.SwitchB 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchA端口E0/3互连『组网需求』1.要求SwitchA的vlan10的PC与SwitchB的vlan10的PC互通2.要求SwitchA的vlan20的PC与SwitchB的vlan20的PC互通2数据配置步骤『vlan透传转发流程』报文在进入交换机端口时如果没有802.1Q标记将被打上端口的PVID（即defauld vlan ID），之后该数据包就只能在这个vlan域内进行转发，不同的vlan在二层之间是隔离开的，不能实现互相访问。
【SwitchA相关配置】1.创建（进入）vlan10[SwitchA] vlan 102.将E0/1加入到vlan10[SwitchA-vlan10]port Ethernet 0/13.创建（进入）vlan20[SwitchA]vlan 204.将E0/2加入到vlan20[SwitchA-vlan20]port Ethernet 0/25.实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchA-Ethernet0/3]port link-type trunk6.允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchA-Ethernet0/3]port trunk permit vlan all【SwitchB相关配置】1.创建（进入）vlan10[SwitchB] vlan 102.将E0/1加入到vlan10[SwitchB-vlan10]port Ethernet 0/13.创建（进入）vlan20[SwitchB]vlan 204.将E0/2加入到vlan20[SwitchB-vlan20]port Ethernet 0/25.实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchB-Ethernet0/3]port link-type trunk6.允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchB-Ethernet0/3]port trunk permit vlan all【补充说明】1.如果一个端口是trunk端口，则该端口可以属于多个vlan；2.缺省情况下trunk端口的PVID为1，可以在端口模式下通过命令porttrunk pvid vlan vlanid 来修改端口的PVID；3.如果从trunk转发出去的数据报文的vlan id和端口的PVID一致，则该报文的VLAN信息会被剥去，这点在配置trunk端口时需要注意。
北电交换机的配置
下面配置vlan2
名称：vlan2 绑定端口：3/1-3/4
config vlan 2 create byport 1
config vlan 2 ports add 3/1-3/4
config vlan 2 name vlan2
......
如果配置有错误，可用下面的命令删除vlan
下面我以寄信为例，做一个比喻。
我在本地寄一封信件到外地，本地就相当于一个vlan，目的地是另一个vlan，信件投进邮筒后，来了一个邮局的工作人员，他把我的信送到一个他知道的地方——邮局的信件分检部门，这个部门就相当于本地vlan的网关，假设这个工作人员不知道分检部门在那里，这时又没有人告诉他或者告诉他一个错误的地址，这封信就寄不出去了，我常犯的错误就是没有告诉这位邮局的工作人员分检部门的地址或者给人家一个错误的地址，接着，信件分检员根据信封上的收件人地址，把我的信件放到寄往目的地的邮局的包裹中，再由有关人员发到目的地信件分检部门，这里，目的地信件分检部门的地址就相当于外地vlan的网关，两地的信件分检员就相当于三层交换机的路由模块，请大家特别注意：本地网关和目的地网关十分重要，缺一不可，我在配置时，最多的错误就在这里，或缺少某一个，或两个搞反了。后面我将举一些设置错误的例子。这些例子我在BBS上看到不少，都是一些求助帖子。
其中switch是交换机名，默认名可能是：switch (因为我校的交换机已经改名为Passporte-1150 ,初始名没有具体的印象了)，如果修改了交换机名，例如改为PassPorte-1150，则命令行状态就变为：
PassPorte-1150#
这个状态行很重要，它可以帮助我们了解当前用了什么命令。
北电1150三层交换机的配置命令与Cisco的不同,使用手册全是英文,其性能中不溜秋,因而网上很难找到详细的配置实例,再加上售后服务另类(要购买北电的服务才提供技术咨询--认钱不认机),对这东西不熟悉的我,一直都把它象神一样供着,然而一次意外,该机的路由表丢失!使我不得不花费几个月的时间,去撩开这台神机的面纱.
Baystack 交换机设置步骤
Baystack交换机设置步骤（这是关于北电450、470、2000的交换机设置）第一步：用console线连接交换机，打开计算机中的超级终端，按CTRL+Y进入Baystack 450设置的主页面。
第二步：设置交换机的IP地址。
在主页面中选择IP Configuration/Setup，如果交换机为级连，在Stack IP Address中输入交换机的IP地址，如果不是级连则在Switch IP Address中输入IP地址。
然后在Subnet Mask中输入子网掩码，在Default Gateway中输入网关。
第三步：设置交换机SNMP的Community String。
在主页面中选择SNMP Configuration，在Read-OnlyCommunity String和Read-write Community String中分别输入事先准备好的只读和读写的密码。
第四步：设置交换机的机箱名称。
在主页面中选择System Characteristics，在Sys Name中输入机箱的名称。
第五步：划分交换机的VLAN和Trunk的设置。
在主页面中选择Switch Configuration，然后选择VLANConfiguration中的VLAN Configuration，在Create VLAN中加入需要添加的VLAN ID号，此ID需要与FS上5424的设置VLAN ID号对应。
在VLAN Name中输入该VLAN的名称，在VLAN State中选择Active把该新添加的VLAN击活，然后进行端口的分配，把光标依次移到需要分配的端口上，点击空格键把该端口选为”U”。
回到上一步，在VLANPort Configuration中，再依次把刚才分配到新VLAN的端口和它所属于的VLAN ID对应起来。
如果该交换机需要设置Trunk，那么首先需要确定一个管理VLAN，在VLAN Portconfiguration中把上连口设置成管理VLAN对应的ID，然后把Tagging项设置成Tagged Trunk，然后在VLANConfiguration里的Create VLAN中选择需要设置为管理VLAN的ID号，在下面的Management VLAN里选择YES，然后在下面的端口对应表中，把需要设置成Trunk的所有VLAN的上连口都用空格键设置成“T”。
Trunk端口汇聚的概念与配置实例
T r u n k（端口汇聚）的概念与设置在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。
那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。
下面我们来了解一下这些方面的知识。
一、什么是TRUNK？>TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。
Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。
要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适合低成本的中小企业和学校使用。
如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的矛盾。
二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。
这中增加带宽的方法在当单一交换机和节点之间连接不能满足负荷时是比较有效的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何对NORTEL L2-3层交换机配置TRUNK
TELNET命令使用技巧：
在命令提示符下输入 . 显示当前目录下的菜单。
输入..返回到上层菜单。
同一层命令如果没有以相同字母的命令可以只输入命令头字母或输入直到不重复的字母就可以。
比如主菜单下的cfg可以只输入c来代替。
进入主菜单
进入主菜单下的l2菜单
输入trunk命令
提示输入trunk group number (1-13),trunk的组号，1到13都可以。
本例输入5，回车。
出现trunk目录菜单。
输入add命令添加外部端口到trunk组内。
输入add 命令一次只能添加一个端口，本例输入ext1及ext2。
输入回车结束添加端口。
输入ena启用trunk。
输入apply应用。
可以用cur(current)命令来查看当前TRUNK配置情况，如下图：
最后别忘了输入save保存配置。
在>> Trunk group 5#后输入save,
提示：Request will first copy the FLASH “active” config to “backup”,then overlay FLASH “active” with new config.---SAVE请求发出后，系统首先会将闪存的“active”目录配置拷贝到“backup”目录下，然后再将新配置覆盖闪存的“active”目录。
Confirm saving to FLASH [y/n]:---是否确认将配置保存到FLASH目录，输入y确认。
Setting old config block to BACKUP.---将老的配置块转移到BACKUP目录。
Setting new config block to ACTIVE.---将新的配置块加载到ACTIVE目录。
New config successfully saved to FLASH.---新配置成功存入FLASH闪存。
注释：ACTIVE /BACKUP/ FACTORY 是SWITCH交换机里的三个目录模块。
比如输入命令行：>>c/l2/vlan1 回车后，命令指令是存在BUFFER缓冲里的。
在输入save命令后，指令将转移到ACTIVE活动目录下（为默认的指令目录）。
BACKUP是相对于在最后一次执行save命令前的配置指令存放目录。
FACTORY为出厂时的默认设置。
可以通过boot下面的conf来改变启动的模块，如下图所示：。
