桩墙-锚杆支护结构与技术要点
“桩(墙)-撑-锚”联合支护技术的工程应用与变形协调探讨
撑一 锚 新型 联 合 支护 的三 个深 基坑 工程 实例 ，提 出 了适 用条 件 ，并对 其 变形协 调 问题 进行 分析 ，提 出 了提 高锚 杆 支护 变形控制 能 力 的 ５条技 术措 施 。 【 关键 词 】 ：桩 （ 墙 ）一 撑一 锚 联 合 支护 ；变形协 调 ；变形 控 制
表 １三 种 联合 支 护 比较
对 基 坑 周边 变 形 的控 制 能 力
强
较 弱
强
２一种 理想 的支 护形 式 众所 周 知 ，桩 （ 墙 ）一 撑和 桩 （ 墙 ）一 锚是 目 前 深基 坑工 程 中两 种 应用 非常 广 泛 的强 力式 支护 型 式 ，在 维 护 基坑 稳 定方 面二 者 都发挥 了 出色 的 和 可靠 的作用 。近 年来 ，随着城 市建 筑 、市政 道 路 、地 下 空间等 开 发利 用 的进 一 步发 展 ，新 建 基坑 周 边条 件更 加复 杂 、更加 困难 ，除要求 安
然而 ， 综观 各类深 基坑 工程 和基 坑支 护技 术规 范 ， 发 现有 一种 很 重要 的 支护 形式 至今 在 正册 中尚无 名 分 ，那 就 是桩 （ 墙 ）一 撑一 锚 联合 支护 技术 。这 种 现状 的存 在 ，一 方 面与其 工 程应 用较 少 有关 ； 另 一方 面 ，与 岩土 界对 其 关注 不够 ，或 者 说对 其 存在 “ 看法 ”有关 。为此 ，本 文 介绍一 些 已有 的 工 程 实例和 使 用效 果 ，并 对推 广应 用这 一 新型 支 护 技术 的一 些 相关 问题进 行分 析和 探讨 ， 以期 引 起 岩土 工程 界 同仁 的 关注 ，进 而在 工程 应 用 中发 展 和 完善 ， 使这种 特 点鲜 明 、优 点突 出的新型 支 护 在深 基坑 支护 技术 的百花 园中 占有一席 之地 。
锚杆的构造锚杆的类型锚杆的支护原理
锚杆的类型
锚固方式 机械式磨擦试 倒楔式 倒楔式锚杆 ;胀壳式 胀壳式锚杆 ;楔逢式 楔逢式锚杆 胀管式 水力胀管锚杆; 爆破胀管锚杆管逢锚杆 粘结式 水泥锚杆 ;树脂锚杆 ; 聚氨酯 锚杆 ; 砂浆锚杆 ; 阻力式 旋丝刻入 自旋锚杆 （螺旋锚杆）; 倒锥锚杆 ;杆体形式 刚性 钢筋 左旋螺纹钢锚杆 ;反麻花锚杆 ; 玻璃钢 玻璃钢锚杆 ; 柔性 钢绞线 钢丝绳锚杆
其缺点是它属于隐性支护，对支护质量和可靠性的监测和检测不易，有时会出现无明显先 兆的冒顶事故，此外，对变形量很大的软岩、塑性较大的巷道的回采巷道，支护效果不易保 证，导致巷道无法使用。 在软岩锚杆技术的推广应用和实施中，由于煤层赋存条件多样化，围岩结构复杂，部分条件 顶板结构异常复杂，软弱夹层和层理十分发育，稳定性很差，极易发生离层垮冒，即使在同 一巷道内顶板赋存状态也是频繁变化，构造影响随处可见，随时可遇。对于上述软岩巷道， 锚杆支护不能有效的控制顶板离层，恶性冒顶事故时有发生。垮落现象频繁，安全事故时有 发生。冒顶率：万分之五；事故率：五万分之一。
锚索 铁丝 铁丝锚杆 钢柔性 木 木锚杆 压缩木锚杆 竹 竹锚杆 性质用途 注浆 注浆锚杆 可回收 可回收锚杆 预应力 预应力锚杆 锚索 带钻头 自钻锚杆 （自进式锚杆） 特定场合 土层
锚杆的支护原理
锚杆支护是在边坡、岩土深基坑等地表工程及隧道、采场等地下硐室施工中采用的一种加固 支护方式。用金属件、木件、聚合物件或其他材料制成杆柱，打入地表岩体或硐室周围岩体 预先钻好的孔中，利用其头部、杆体的特殊构造和尾部托板（亦可不用），或依赖于黏结作 用将围岩与稳定岩体结合在一起而产生悬吊效果、组合梁效果、补强效果，以达到支护的目 的。具有成本低、支护效果好、操作简便、使用灵活、占用施工净空少等优点。[1] 锚 杆的力学作用主要有 悬吊作用 、 组合作用 、 挤压作用 。 1、在层状岩层中，锚杆将下部不稳定岩层悬掉在上部稳固岩层上。锚杆所受拉力来自被悬 掉岩层。2、在没有稳固岩层的薄岩层中，安心装锚杆后，锚杆的夹紧力就会使层面间摩擦 力增大，这种摩擦力可以阻止岩石沿层面继续滑动，从而将数个薄岩层通过锚杆锁紧成一个 较厚的岩层。这种厚岩梁内的最大弯曲应力和应变与梁的厚度的平方成反比，集成的岩梁越 厚，最大弯曲应力和应变就越小。同时，锚杆本身的强度也增加了梁的整体抗剪能力。3、 锚杆组合拱原理，在供形巷道围岩的破裂区中安装预应力锚杆时，在杆体两端将形成圆椎体 形式分布的压应力。若沿顶板布置锚杆群，各个锚杆形成的压应力圆椎体将交错重叠，形成 一个防止破裂区扩散的承压拱，这个供可以承受其上部破碎岩石施加的径向载荷。沿锚杆轴
锚杆支护方案
锚杆支护方案1. 引言锚杆支护是一种常用的岩土工程支护方法，用于增加岩石或土层的稳定性，减少变形和破坏。
本文档旨在介绍锚杆支护的基本原理、设计要点以及施工过程。
2. 锚杆支护原理锚杆支护依靠预埋或喷射钢筋等材料形成的锚杆，将地下结构与锚杆连接。
通过锚杆的张拉和固结，增加地下结构的稳定性。
锚杆的受力来源于地下结构自身的重力以及外部荷载，锚杆吸力抵抗土体的相互作用力，从而达到支护的目的。
3. 锚杆支护的设计要点锚杆支护的设计应考虑以下几个要点：3.1 锚杆的材料选择常用的锚杆材料包括钢筋和预应力钢筋。
在选择材料时，需要考虑工程的具体情况，如承载能力要求、耐腐蚀性能等。
3.2 锚杆的布置方式锚杆的布置方式有水平布置和垂直布置两种。
水平布置适用于需要增加地下结构的整体稳定性和刚度的情况，而垂直布置适用于需要增加支护墙稳定性的情况。
3.3 锚杆的布置密度锚杆的布置密度直接影响锚杆支护的效果。
一般情况下，锚杆的布置密度应根据地下结构的稳定性要求和工程经济性综合考虑。
3.4 锚杆的受力状态分析锚杆受力主要包括拉力和剪力。
设计时需要对锚杆的受力状态进行分析，确定合适的拉力和剪力大小，以确保锚杆的使用安全。
4. 锚杆支护的施工过程锚杆支护的施工过程一般包括以下几个步骤：4.1 钻孔首先根据设计要求，在地下结构周围钻孔，钻孔位置和间距要根据具体情况确定。
4.2 安装锚杆在钻孔中安装锚杆，锚杆需要固定住以保证稳定性。
根据设计要求，可以使用锚固剂或钢套等材料进行固定。
4.3 锚杆张拉锚杆安装后，进行张拉作业。
张拉力的大小需要根据设计要求进行控制，以保证锚杆的受力状态满足设计要求。
4.4 锚杆固结完成锚杆张拉后，对锚杆进行固结。
可以使用灌注材料填充钻孔，以增加锚杆与周围土体的粘结力。
5. 锚杆支护的质量控制为了确保锚杆支护的施工质量，需进行以下质量控制措施：•对材料的选择进行检验，确保符合设计要求；•对钻孔的质量进行检测，包括孔径、孔深等；•对锚杆的安装质量进行检查，确保固定牢固；•对锚杆的张拉力进行监测，保证张拉力符合设计要求。
锚杆及土钉墙支护监理工作要点
浅谈深基坑支护监理控制要点（江苏嘉越工程项目管理有限公司潘燕）摘要：本文简要阐述了深基坑支护工程中常遇到的问题，并结合工程实例，提出了深基坑支护过程中监理单位应注意的事项以及现场监理在基坑支护过程中应如何进行监理，如何确保工程安全、顺利的开展。
关键词：深基坑；土钉墙支护；监理要点；基坑支护安全；工程概述常州市华山路东侧、云河路北侧地块开发项目单体工程位于常州市新北区新桥小学以南。
拟建地下室距离东侧红线15m，距离南侧红线12m，距离西侧红线约11m，北侧为戴墅沟（常年流水）约16m，地下室与西侧红线之间有埋深约1.5m的电缆沟，且南侧有一变压器及立杆距离6m。
根据设计图纸，基地标高计算基础开挖深度5.8-6米、局部电梯井及集水井基底挖深约6.9-7.5米，由于场地局限，结构施工塔吊设置在基坑内，且深埋于基础筏板底。
设计采用管井降水降低承压水位，共布置10口管井，井深14米；在开挖前一周进行降水。
基坑安全等级为二级。
本基坑设计支护结构使用年限一年。
根据城乡建设部《危险性较大的分部分项工程安全管理办法》的规定，本项目必须对地下室基础基坑支护及降水进行专家论证。
作为本项目的土建监理，如何对基坑支护工程施工质量进行控制，我认为下几点应引起重视：1、进场前严格审查分包单位深基坑支护工程有其独特的特殊性和专业性，在选择分包单位的源头上就应引起重视。
一般来说，由总包单位选择有资质和实力的专业队伍进行专业分包，监理就必须严格把关，严格履行监理职责。
审查专业分包单位的营业执照、资质证书、项目经理、专职安全员及特殊人员上岗证。
审查质量安全保证体系是否完善。
并有效识别是否存在违法转包，违法再分包的情况。
本深基坑支护工程由常州机械施工有限公司负责施工，该公司在常州市做基坑支护已许多年，施工经验丰富，技术基础雄厚，且无不良行为记录，在安全与施工质量上均有保障。
2、支护设计、施工方案及其审查场区挖深范围内分布为填土、粘性土及粉土。
锚杆支护文档
锚杆支护锚杆支护是一种用于地下工程中的支护方式，通过锚杆将地下结构与地面固定连接起来，以增加结构的稳定性和抗力。
锚杆支护通常用于岩石工程、地下挖掘和隧道工程中，可以有效地控制地下的变形和沉降，提高工程的安全性和稳定性。
1. 锚杆支护的原理和作用锚杆支护的原理是利用锚杆与地下岩土层之间的摩擦力和粘结力来增加地下结构的稳定性。
锚杆支护可以防止地下的变形和沉降，减少结构的受力，提高工程的安全性。
锚杆支护的主要作用包括：•控制地下的变形和沉降：锚杆通过固定地下结构与地面连接，可以有效地减少地下结构的变形和沉降，保持结构的稳定性。
•增加结构的抗力：锚杆支护可以将地下结构与地面紧密地连接起来，增加地下结构的抗力，提高结构的安全性和稳定性。
•分担结构的受力：锚杆支护可以将地下结构的受力分散到锚杆和岩土层中，减少结构的受力，延长结构的使用寿命。
2. 锚杆支护的材料和施工方法2.1 锚杆的材料选择常见的锚杆材料包括钢筋、高强度钢丝绳和预应力锚杆。
钢筋锚杆适用于一般的岩土工程，具有较高的抗拉强度和刚度。
高强度钢丝绳锚杆适用于大规模地下挖掘和岩石工程，具有较高的承载力和抗拉强度。
预应力锚杆适用于对抗拉性能要求较高的工程，能够更好地控制地下结构的变形和沉降。
2.2 锚杆支护的施工方法锚杆支护的施工方法主要包括以下步骤：1.钻孔：根据设计要求，在地下结构边缘或需要支护的区域进行钻孔。
2.安装锚杆：将锚杆插入钻孔中，然后注入灌浆材料填充钻孔空隙，形成与地下结构紧密连接的锚杆。
3.张拉锚杆：根据设计要求，使用张拉设备对锚杆进行张拉，以达到设计要求的预应力。
4.固定锚杆：在锚杆张拉完成后，固定锚杆的张拉端，并采取防松措施，确保锚杆的稳定性和安全性。
5.后期处理：根据需要，对锚杆进行检测和监测，及时处理可能出现的问题，确保锚杆支护的效果和稳定性。
3. 锚杆支护的应用案例3.1 岩石工程中的锚杆支护在岩石工程中，锚杆支护广泛应用于坡面稳定、爆破法隧道开挖、防潜透隧道开挖等工程。
桩基锚杆防水施工管控要点PPT精品文档
图示
抗浮锚杆防水构造示意图
• 抗浮锚杆防水构造
桩基防水构造示意图
标准要点
锚杆端头要剔凿至设计标高， 并用聚合物水泥防水砂浆找平； 抗浮锚杆垫层上半径250mm 范围内涂刷水泥基渗透结晶型 防水涂料
锚杆周边铺贴卷材防水附加层 防水卷材同锚杆交接处采用灌
注遇水膨胀止水胶或防水密封 膏封闭严密 锚杆钢筋根部安装自粘式缓膨 胀型遇水膨胀止水环，并采取 保护措施

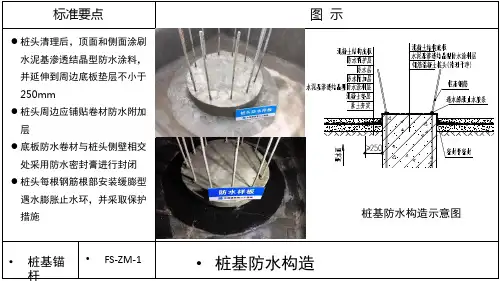

标准要点பைடு நூலகம்
桩头清理后，顶面和侧面涂刷 水泥基渗透结晶型防水涂料， 并延伸到周边底板垫层不小于 250mm
桩头周边应铺贴卷材防水附加 层
底板防水卷材与桩头侧壁相交 处采用防水密封膏进行封闭
桩头每根钢筋根部安装缓膨型 遇水膨胀止水环，并采取保护 措施
• 桩基锚 • FS-ZM-1 杆
图示
• 桩基防水构造
桩墙
桩墙作者：黄晓飞来源：《现代装饰·理论》2012年第05期摘要：基坑工程常采用排桩墙锚杆支护、土钉墙、水泥土墙和SMW工法等支护墙体结构形式，本文主要结合实际工作经验，就锚杆、土钉墙的施工方法与要点进行分析论述。
关键词：基坑工程；建筑施工；技术要点所谓的锚杆支护，是指利用地层提供给锚杆的锚固力，以便维护排桩墙支护结构物稳定，控制住基坑或边坡岩土体变形的一种支护方法。
锚杆所指的则是利用粘结介质或某种锁紧机构，把金属杆件一端固定在较稳定的岩土层中，而则将另一端和工程构筑物相连，以便能够实现承担因土压力、水压力或其他作用力所施加给构筑物的荷载的作用。
一般来说，很多锚固工程，都需要对锚固杆体施加预应力。
如果是预应力锚杆，使用更为广泛的是水泥砂浆锚杆，其主要是借助于水泥砂浆凝结固化而产生的与围岩之间的粘结力或握固力，把锚杆杆体与孔壁紧密的连接在一起，从而形成锚固力。
一．锚杆支护的施工方法与技巧要点1．锚杆的结构组成水泥砂浆锚杆，主要有这几个组成部分：拉杆、锚固体、锚杆头部等。
（1）拉杆锚杆的中心受力部分主要集中在拉杆，把来自锚杆头部的力传到锚固体中，是其主要作用。
拉杆全长，一般是有效锚固段长度与非锚固段长度之和。
锚拉杆材料有多种形式，如粗钢筋、钢绞线、钢丝柬、钢管等。
（2）锚固体锚固体是锚杆的有效锚固部分，其主要是把来自拉杆的力通过水泥砂浆与岩土体之间的相互作用，通过侧阻力或端阻力的形式，把荷载转移到稳固的岩土层中。
（3）锚杆头部锚杆头部是工程构筑物与拉杆的连接部分，能够起到把来自构筑物的力牢固地传给拉杆的作用；一般来说，锚杆头部的组成部分有：台座、承压垫板、紧固器等组成。
2．常见支护墙体结构形式一般来说，当锚杆锚固段受力时，第一步就是要利用拉杆与周边水泥浆固结一体之间的握裹力传到固结体中，接着利用固结体再传到锚固段的周围岩土体中。
从本质上看，土体摩阻力对于土层锚杆，会由于锚固土体抗剪强度，而比岩石小得多，而且比锚固体与拉杆之间握裹力还小，也就是说，土层锚杆会因土的抗剪强度不够，而产生破坏；对于岩石锚杆，则通常会有由于砂浆结石体对拉杆的握裹力不足，而产生破坏，所以，我们应该把握裹力作为岩石锚杆设计参数，这也就要求水泥砂浆结石体标准，必须要在30Mpa以上。
锚杆支护的安全措施
锚杆支护的安全措施一、施工前的准备工作：1、施工队按计划准备锚杆、树脂药卷、托板、螺帽、金属网〔金属网采纳12#元丝加工而成〕、临时支护材料等。
二、施工顺序：〔1〕敲帮问顶临时支护打锚眼锚固。
〔2〕随掘进头掘进方向由北向南进行。
四、锚杆支护技术措施：1、锚杆支护①、锚杆及构件：锚杆用￠18螺纹钢制成，锚杆尾螺纹段长0.05m；金属弧形方托板规格：长宽厚=120㎜120㎜8㎜；每根锚杆上1颗M16㎜的螺帽。
②、锚杆支护参数：锚杆长度：2m/根。
树脂药卷规格：长350㎜，直径￠23㎜。
锚固形式：端头锚固，每根锚杆用3卷树脂锚固剂。
锚固力：60KN。
锚杆布置：方形布置。
锚杆垂直于巷道轮廓线，锚杆不得布置在岩缝中。
锚杆间、排距：0.7m，局部较破碎段缩小间、排距为0.6m。
每张金属网规格：长宽=2.0m1.0m，金属网网孔规格：100㎜100㎜。
2、锚杆支护参数验算①、锚杆长度La+b+h=0.4+0.1+1.5=1.4(m)式中 L锚杆长度；a锚杆锚入牢固稳定的悬吊岩层深度〔一般0.25～0.4m，取0.4m〕；b锚杆外露长度。
有托板的≯0.1m；h被悬吊岩层厚度〔分层厚度为1.2m，破层段取1.5m〕。
选择锚杆有效长度为2.0m符合要求。
②、锚杆直径式中 d锚杆直径，mm；Q制定锚固力，60KN；Rt螺纹钢屈服强度，335KN。
选择d=18mm的螺纹钢制作锚杆。
③、锚杆间距：每根锚杆承当岩石的重量小于或等于锚杆锚固力，锚固力小于杆体拉断力。
查资料可知，直径￠18mm的螺纹钢屈服强度为335mpa，杆体承载力即为85KN。
式中 Q制定锚固力，60KN；K安全系数〔取2〕；H锚固厚度〔h=1.0m〕；r容重〔r=24.5KN/m;〕。
制定最大间距0.7m小于理论值0.845m，符合要求。
以上锚杆间距制定也符合按经验公式D0.5L=0.52.0=1.0m〔D锚杆间距，m；L锚杆长度，m〕确定的锚杆参数。
五、锚杆支护施工方法及技术要求：①、采纳MQT-120锚杆机，采纳￠28的钻头，打眼困难时采纳长、短钎套打。
锚拉桩(墙)支护设计
锚拉桩(墙)支护设计9.2.1锚拉桩(墙)结构应按下列规定进行设计计算和验算：1支护结构计算应符合下列规定：1)应考虑整个施工过程中，包括开挖和回筑各工况的结构内力计算，应包括桩(墙)内力、锚杆腰梁内力、锚杆拉力等，需拆除锚头或采用可拆芯式锚杆，应进行拆锚阶段结构验算；2)对支护结构有变形限制的一、二级基坑，应进行桩(墙)的水平变形计算；3)当锚杆倾角大于30°时，应对锚下结构竖向抗力及桩墙结构竖向承载力进行验算。
2基坑稳定性验算应包括下列内容：1)当基坑底有软土时，应进行坑底土抗隆起稳定验算；2)支护结构抗倾覆稳定验算；3)整体稳定验算；4)抗渗流稳定验算。
3周边环境变形控制计算应包括下列内容：1)由于抽降地下水引起的地层固结沉降计算；2)由于基坑开挖引起的地层沉降及水平位移计算。
9.2.2锚杆刚度系数宜由锚杆基本试验确定，当无试验资料时，锚杆刚度系数及支护结构水平支点刚度系数可按下列公式计算：式中：k T——锚杆的刚度系数(kN／m)；k H——支护结构水平支点刚度系数(kN／m／m)；E——锚杆杆体的弹性模量(kN／m2)；A——锚杆杆体的横断面面积(m2)；L ft——锚杆杆体计算自由长度(m)，对于拉力型锚杆取其自由段与1／3锚固段长度之和，对于荷载分散型锚杆取最前端的单元锚杆杆体的非粘结长度；s——锚杆间距(m)；θ——锚杆的倾角(°)。
9.2.3支护结构的计算应按基坑工程施工及使用过程中的最不利内力考虑并应符合现行国家标准《建筑地基基础设计规范》GB 50007的有关规定。
9.2.4支护结构设计应符合现行国家标准《混凝土结构设计规范》GB 50010及现行国家标准《钢结构设计规范》GB 50017的有关规定，结构设计计算应采用荷载基本组合，并应按下式计算：式中：S d——支护结构的内力设计值(kN)；S k——支护结构的内力标准值(kN)。
9.2.5锚杆拉力标准值应根据支护结构水平支点力，并应按下式计算：式中：N k——锚杆拉力标准值(kN)；F k——挡土结构支点力标准值(kN／m)；s——锚杆水平间距(m)；θ——锚杆的倾角(°)。
桩锚支护
桩墙一锚杆支护桩墙一锚杆支护结构通常由桩或地下连续墙、腰梁、锚杆三部分组成受力体系。
当采用地下连续墙时，锚杆可以直接锚固在地下连续墙的墙面上。
采用护坡桩时，第一层锚杆也可以锚固在护坡桩的冠梁上。
桩墙一锚杆支护方法施工便利，大大提高了工程的安全稳定。
1 桩墙一锚杆支护结构的特点常用的护坡桩包括钻孔灌注桩、挖孔桩、沉管灌注桩、冲孔桩等，由于护坡桩主要是承受弯矩，为保证具有足够的受弯能力，桩径一般在600mm以上。
通常采用的腰梁由两根槽钢或工字钢，用钢板焊接或格构钢梁，也可以用钢筋混凝土腰梁。
腰梁应和桩或地下连续墙连接牢固，以传递剪力。
腰梁尺寸按受弯构件进行设计。
锚杆锚固在稳定土层以获得足够的轴向抗拔力。
锚杆主要包括成束的受拉钢绞线或钢筋、注浆水泥固结体和连接腰梁的锚头三个基本部分。
钢绞线用专门的锚具连接，钢筋用对焊在钢筋端部的螺扣连接。
一般可看作杆件进行计算和设计。
受弯构件按弯矩设计断面尺寸和配筋，要比承受竖向荷载的桩所用的配筋量大的多。
锚杆为轴心受拉构件，从受力上沿锚杆长度分为自由段和锚固段，对锚杆承载力起作用的是锚固段。
影响锚杆承载力大小的有三个控制条件：锚固段锚固体与周围土体的摩阻力；锚固体对钢筋或钢绞线的握裹力；钢筋或钢绞线的抗拉强度。
对于土层锚杆，握裹力一般大于钢筋或钢绞线与土之间的摩阻力，因此承载力主要由摩阻力和钢筋或钢绞线的强度控制，可由摩阻力条件确定了锚杆承载力后，再根据承载力设计钢筋或钢绞线的截面。
根据受力的材料，腰梁按钢结构或混凝土结构有关设计规范设计。
2 桩墙一锚杆支护技术要点提高锚杆承载力的方法桩墙—锚杆支护技术的关键是锚杆，而锚杆的作用是提供足够的抗拔力。
锚杆的种类很多，从拉杆材料上可分为钢绞线锚杆和钢筋锚杆。
一般钢绞线锚杆用于较高抗拔承载力的情况，钢筋锚杆用于抗拔承载力相对较低的情况。
从成孔钻进工艺上划分，国内一般常用螺旋钻杆钻进和可带套管跟进的旋转冲击钻进。
在砂土、软土和有地下水的情况下，套管跟进成孔可防止钻孔塌孔、缩颈。
深基坑桩锚支护技术及施工工艺
深基坑桩锚支护技术及施工工艺【摘要】深基坑桩锚支护在地下工程建筑中应用广泛，其支护的可靠性对工程安全和质量影响重大。
本文阐述了深基坑桩锚支护的方法，分析了具体的支护方案设计关键点和难点，总结了桩锚支护混凝土灌注桩和锚杆的施工工艺流程，对具体的工程应用具有实际的指导意义。
【关键词】：桩锚支护；深基坑；施工工艺；混凝土灌注桩【abstract 】: deep foundation excavation pile anchor bracing in underground engineering construction is used widely, the reliability of the supporting a great influence on the safety and quality of engineering. This paper expounds the deep foundation pit pile anchor bracing, and analyses the methods of the concrete support scheme design key points and difficulties, and summarizes the anchor bracing concrete piles and piles of the construction procedure, the specific engineering application with practical significance.【keywords 】: pile anchor bracing; Deep foundation pit; construction technology; Concrete piles1 引言随着高层建筑、地铁、城市地下工程等的兴建，深基坑工程大量涌现。
建筑深基坑桩锚支护施工技术
建筑深基坑桩锚支护施工技术摘要：桩锚支护是把护坡和土层锚杆结合起来的一种支护方式，在一些施工场地狭窄、环境复杂的大型深基坑工程中得到广泛的应用。
本文结合工程实例，重点介绍了长螺旋压灌混凝土灌注桩和预应力锚索的桩锚支护结构基坑围护系统，并对施工过程中所遇的难点提出处理措施，为深基坑工程的设计和施工提供重要参考。
关键词：深基坑；桩锚支护体系；长螺旋；预应力锚索；处理措施引言桩锚支护作为一种支护方法，是通过土层锚杆与周围土之间的摩擦阻力，使土压力发生抵抗桩后并保持整个支护结构的稳定性。
该支撑系统主要由挡土桩、土层锚杆、腰梁、锁梁四部分组成。
基坑地下水位高，支撑桩后也有水泥墙。
它们相互联系，相互影响和互动，形成一个有机的整体。
特别是在复杂工程场地和对工期的需求以及严格的基坑工程是十分有益的。
而由于受力合理，支护结构的造价较低，因此它被广泛地用于基坑支护。
本文就对深基坑桩锚支护体系的施工技术进行实例分析。
1.深基坑支护概述深基坑支撑有多种形式。
根据其工作机构及挡土墙形式，分为水土桩墙、排桩、桩墙、土钉墙及喷锚支架、反拱墙类型、边坡开挖类型。
根据基坑施工的相关知识和自己在基坑施工方面的经验。
由于目前城市土地价格非常昂贵，建筑间距很小，基坑支护深度很深（大多超过10米深），一旦发生基坑事故将会给周围环境和建筑带来巨大的威胁，对社会稳定和住房状况带来负面影响。
随着城市建设日益变化，为了适应城市的发展和建设，必须发展地下利用功能。
在城市地下商业建设、城市地下行政办公建设、城市地下文化教育展览建设、城市地下体育娱乐体育建筑、城市地下综合体中，城市地下开发建设与基坑支撑不可分割。
2.工程概况某住宅建筑项目包括2个13层的地面住宅建筑和一个2层的地下停车场，占地面积为29562平方米，总建筑面积为57363平方米，地下车库面积为24697平方米；工程基坑分为两类：一类为凹深基坑，一类为方形独立浅基坑，一类为凹深基坑开挖深度11.35米，11.65米，基坑面积17077平方米，方形独立浅基坑开挖深度6.8米，基坑面积2600平方米。
锚杆支护施工方案
锚杆支护施工方案引言概述：锚杆支护是一种常用的地下工程支护技术，它通过使用钢筋锚杆将地下结构与岩土体连接起来，增强其稳定性和承载能力。
本文将详细介绍锚杆支护施工方案的五个部份，包括锚杆的选择与设计、锚杆的预处理、锚杆的施工方法、锚杆的质量控制以及施工后的监测与维护。
一、锚杆的选择与设计：1.1 锚杆的材料选择：根据工程的具体要求和岩土体的特性，选择合适的锚杆材料，常见的有钢筋锚杆、玻璃钢锚杆和碳纤维锚杆等。
1.2 锚杆的直径与长度设计：根据地下工程的要求和岩土体的承载能力，确定锚杆的直径和长度。
普通情况下，直径越大、长度越长的锚杆能够提供更好的支护效果。
1.3 锚杆的布置方式设计：根据地下工程的结构特点和岩土体的力学性质，设计合理的锚杆布置方式，包括锚杆的间距、罗列方式和角度等。
二、锚杆的预处理：2.1 岩土体的处理：在进行锚杆支护之前，需要对岩土体进行必要的处理，包括清理松散物、修整表面和加固裂缝等，以提高锚杆的粘结强度。
2.2 钻孔的施工：根据锚杆的设计要求，进行钻孔施工，包括钻孔的位置、直径和深度等，确保钻孔的准确性和质量。
2.3 锚固剂的注入：在完成钻孔后，将锚固剂注入钻孔中，填充整个孔道，使其与岩土体形成坚固的结合，增强锚杆的支护效果。
三、锚杆的施工方法：3.1 锚杆的安装：根据设计要求，将预制好的锚杆插入钻孔中，确保其正确的位置和方向，并保证与锚固剂的充分接触。
3.2 锚杆的张拉：通过专用的张拉设备对锚杆进行张拉，使其产生预压力，增加岩土体的抗拉强度，提高支护效果。
3.3 锚杆的锚固：在完成锚杆的张拉后，对锚固部位进行固定，确保锚杆与岩土体之间的连接坚固可靠。
四、锚杆的质量控制：4.1 锚杆的质量检测：对锚杆进行必要的质量检测，包括锚杆的直径、长度和张拉力等参数的检测，以确保其符合设计要求和施工规范。
4.2 锚杆的质量验收：在锚杆施工完成后，进行质量验收，包括对锚杆的外观质量、锚固效果和张拉力的检测，以确保施工质量达到要求。
建筑基坑工程桩墙式支护结构设计与施工
建筑基坑工程桩墙式支护结构设计与施工1 一般规定1.1 桩墙式支护体系主要由竖向围护结构及支撑或锚杆系统构成，方案选择应考虑基坑周边环境、水文及地质条件、开挖深度和场地使用条件等因素综合确定；1.2 桩墙式支护结构适用于安全等级为一级或一级以下的基坑支护，根据场地条件及环境要求，可独立或与土钉等其它支护形式结合共同构成复合支护形式。
1.3 桩墙式支护体系的竖向围护结构包括桩式和墙式结构。
1.4 桩式结构指其主要受力构件由一定间距布置的排桩构成，包括分离式排桩及咬合桩，适用于基坑开挖深度较深和环境保护要求较高的基坑工程。
1.5 墙式结构指其主要受力构件为连续的墙体构成的围护结构，一般为现浇钢筋混凝土地下连续墙结构，有条件时也可采用预制钢筋混凝土地下连续墙。
适应于基坑开挖深度深、土质条件差、地下水控制要求高和环境保护要求高的基坑工程，可作为主体工程地下结构的一部分。
1.6 桩墙式支护结构一般应设置一道或多道支撑或锚杆，钢支撑和锚杆均应根据结构受力及变形控制要求，并考虑温度等影响因素施加预应力。
开挖深度较浅、对基坑变形要求不高的二、三级基坑也可采用悬臂结构。
1.7 桩墙式支护结构均应在桩墙顶部设置连续封闭的钢筋混凝土连梁，连梁宽度不应小于桩墙宽度，梁高不宜小于0.5倍梁寬。
1.8 作为主体结构一部分的桩墙支护结构设计、施工及质量控制要均应满足主体结构设计要求及防水构造要求，并根据主体结构连接构造要求设置连接构件或采取必要的构造措施。
1.9 地下水位在基底以上时，如因周边环境及水资源保护要求不允许进行降水时，围护结构应采取防渗止水措施，并应在计算时考虑地下水压力对支护结构的作用。
（1）排桩应在桩间及外侧设置隔水帷幕，或采用咬合桩方案。
（2）板桩墙可采用榫槽连接并做好连接部位的防渗处理；（3）地下连续墙槽段连接部位应做好防渗处理，必要时可采用高压喷射注浆或高压注浆及其它防水构造进行处理。
1.10 桩墙式围护结构的设计应包括以下内容：（1）嵌固深度的确定：根据支护结构的抗倾覆及整体稳定验算，确定围护结构的嵌固深度，并应满足基底抗滑稳定、抗隆起稳定及支护结构变形控制要求，与隔水帷幕结合时尚应满足地下水渗流稳定要求。
锚杆支护工操作规范
锚杆支护工操作规范
为了确保锚杆支护工作的安全和顺利进行，以下是锚杆支护工操作规范：
1. 工作前准备
1.1 确保所有必要的工具和设备齐全，并检查其完好无损。
1.2 检查工作区域，确保没有危险物品或障碍物存在。
1.3 穿戴符合要求的防护装备，包括安全鞋、安全帽、防护眼镜、防护手套等。
2. 工作进行中
2.1 在安装锚杆前，需要检查孔的尺寸、深度和倾斜程度，并根据需要进行清理和抛磨。
2.2 确保锚杆的质量和规格符合要求，并在安装前进行必要的
检查。
2.3 在安装锚杆时，需要按照工艺规程进行操作，并根据孔的
尺寸和深度确定锚具的长度、角度和数量。
2.4 在锚杆的固定过程中，需要保证锚具与钢筋之间有一定间隙，并且用力均匀，以确保锚杆的质量和稳定性。
2.5 在锚杆支护过程中，需要注意周围环境的变化，特别是遇
到不稳定的地质情况应立即停止作业，并做好相应的安全防护措施。
3. 工作后收尾
3.1 在工作完成后，需要清理和整理现场，并妥善保管好工具、设备和材料。
3.2 对已完成的锚杆支护工作进行检查，并记录好相关数据和
信息。
3.3 如有问题或异常情况，应及时报告相关负责人，做好后续处理和跟踪工作。
以上是锚杆支护工操作规范，希望所有从事相关工作的工人能严格按照规范要求进行操作，确保工作的顺利进行，并保障自身的安全。
锚杆及土钉墙现场施工工艺标准
精心整理锚杆及土钉墙施工工艺标准1总则1.1适用范围1、锚杆支护结构是档土结构与外拉系统相结合的一种深基坑组合式支护结构。
其挡土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注粉土、允许损坏的场地不宜采用。
2、12m;.1.21（2、中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202—2002）;3、中华人民共和国行业标准《建筑基坑支护技术规程》(JGJ120—99）;4、中华人民共和国国家标准《建筑边坡工程技术规范》（GB50330—2002）.2术语1、基坑：为进行建筑物（包括建筑物）基础与地下室的施工所开挖的地面以下空间。
2、基坑周围环境：基坑开挖影响范围内包括既有建(构)筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。
34、基坑支护:5、锚杆:由锚固段、自由段、固现场土体.锚头法制成。
6)侧向约束结构(.7,通常呈近似圆柱体状。
8、锚头：锚头是锚杆体的外露部分，由锚杆台座、承压垫板及紧固器三部分组成。
9、台座：一般锚杆轴线与支护挡土结构间有一定的倾角（称为锚杆倾角），以台座作为调整构件，并固定拉杆位置防止滑动.锚杆通过台座与挡土结构的接触面,分布其集中力，避免挡土结构承受过大的局部应力而损坏。
10、承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给台座。
11、紧固器：又称锚具，是将拉杆锚固在台座、垫板和挡土结构的连接件。
12、拉杆：拉杆是锚杆的主要部分,拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。
拉杆可以是粗钢筋、钢丝绳或钢绞线构成。
13细长杆件。
可采取先在土层中钻孔,14基坑边坡稳定的支护方法。
151617体。
18体系.1920、腰梁：设置在支护结构顶部以下传递支护结构与锚杆或内撑支点力的钢筋混凝土梁或钢梁.21、水泥土墙：由水泥土桩相互搭接形成的格栅状、壁状等形式的重力式结构。
22、SMW工法:在水泥搅拌桩体内插入型钢或其他芯材，形成组合结构的围护结构墙体。
某大厦施工方案围护桩土钉墙锚杆
某大厦施工方案围护桩土钉墙锚杆1. 引言在大型建筑工程中，某大厦是一座高层建筑，为确保其结构的稳定性和施工过程的安全性，需要采用合适的围护措施。
其中，围护桩、土钉墙和锚杆等工程措施被广泛应用于大厦施工项目中。
本文将详细介绍某大厦施工方案中围护桩、土钉墙和锚杆的设计、施工步骤及相关注意事项。
2. 围护桩的设计与施工2.1 围护桩的作用围护桩作为地下工程中的一种施工措施，主要用于增加土体的抗倾覆能力和抗滑移能力。
在某大厦施工方案中，围护桩起到支护土体的作用，确保施工过程中的安全。
2.2 围护桩的设计围护桩的设计需要考虑多个因素，包括土壤力学参数、围护桩的数量和布置、围护桩材料等。
设计师根据现场实际情况和工程要求，进行围护桩的布置计算和选型。
2.3 围护桩的施工步骤围护桩的施工步骤主要包括以下几个阶段：- 土壤钻孔：根据围护桩设计要求，在地面上进行土壤钻孔，以便后续施工过程中安装围护桩。
- 固定桩基：通过钢筋混凝土浇筑，将围护桩固定在地下，确保其稳定性。
- 锚固：根据围护桩的设计要求，进行锚固操作，通过与地面混凝土结构相连接，增加围护桩的稳定性。
2.4 围护桩施工的注意事项在进行围护桩施工时，需要注意以下几点： - 施工现场要留足足够的空间，保证施工操作的顺利进行。
- 施工过程中要加强现场施工监控，及时掌握施工质量，确保工程质量。
- 施工完成后，要对围护桩进行检查，确保其质量和稳定性。
3. 土钉墙的设计与施工3.1 土钉墙的作用土钉墙作为一种支护结构，主要用于抵抗土体的侧向压力，增加土体的稳定性。
在某大厦施工方案中，土钉墙被应用于土体侧向支护。
3.2 土钉墙的设计土钉墙的设计需要考虑多种因素，包括土体力学性质、土钉材料及长度、土钉墙的几何形状等。
设计人员通过计算和模拟，确定土钉墙的设计参数。
3.3 土钉墙的施工步骤土钉墙的施工步骤主要包括以下几个阶段：- 土壤钻孔：根据土钉墙设计要求，在地面上进行土壤钻孔，以便后续施工过程中安装土钉。
基坑支护中锚杆支护规范
基坑支护中锚杆支护规范篇一：基坑支护规范建筑基坑支护技术规程1 总则1．0．1 为了在建筑基坑支护设计与施工中做到技术先进、经济合理、确保基坑边坡稳定、基坑周围建筑物、道路及地下设施安全，制定本规程。
1．0．2 本规程适用于一般地质条件下的建筑物和一般构筑物的基坑工程勘察、支护设计、施工、检测及基坑开挖与监控。
对于膨胀土和湿陷性黄土等特殊地质条件地区应结合当地工程经验应用。
1．0．3 基坑支护设计与施工应综合考虑工程地质与水文地质条件、基础类型、基坑开挖深度、降排水条件、周边环境对基坑侧壁位移的要求、基坑周边荷载、施工季节、支护结构使用期限等因素，做到因地制宜，因时制宜，合理设计、精心施工、严格监控。
1．0．4 基坑支护工程除应符合本规程的规定外，尚应符合国家现行的有关标准、规范和规程的规定。
2 术语、符号2．1 术语2．1．1 建筑基坑building foundation pit为进行建筑物（包括构筑物）基础与地下室的施工所开挖的地面以下空间。
2．1．2 基坑侧壁side of foundation pit构成建筑基坑围体的某一侧面。
2．1．3 基坑周边环境Surroundings around foundation pit基坑开挖影响范围内包括既有建（构）筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。
2．1．4 基坑支护retaining and protecting for foundation excavation为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。
2．1．5 排桩piles in row以某种桩型按队列式布置组成的基坑支护结构。
2．1．6 地下连续墙diaphragm用机械施工方法成槽浇灌钢筋混凝土形成的地下墙体。
2．1．7 水泥土墙cement – soil wall由水泥土桩相互搭接形成的格栅状、壁状等形式的重力式结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩墙-锚杆支护结构与技术要点
【摘要】桩墙一锚杆支护结构通常由桩或地下连续墙、腰梁、锚杆三部分组成受力体系。
当采用地下连续墙时，锚杆可以直接锚固在地下连续墙的墙面上。
采用护坡桩时，第一层锚杆也可以锚固在护坡桩的冠梁上。
【关键词】桩墙；锚杆支护；技术要点
桩墙一锚杆支护结构通常由桩或地下连续墙、腰梁、锚杆三部分组成受力体系。
当采用地下连续墙时，锚杆可以直接锚固在地下连续墙的墙面上。
采用护坡桩时，第一层锚杆也可以锚固在护坡桩的冠梁上。
桩墙一锚杆支护方法施工便利，大大提高了工程的安全稳定。
1 桩墙一锚杆支护结构的特点
常用的护坡桩包括钻孔灌注桩、挖孔桩、沉管灌注桩、冲孔桩等，由于护坡桩主要是承受弯矩，为保证具有足够的受弯能力，桩径一般在600mm以上。
通常采用的腰梁由两根槽钢或工字钢，用钢板焊接或格构钢梁，也可以用钢筋混凝土腰梁。
腰梁应和桩或地下连续墙连接牢固，以传递剪力。
腰梁尺寸按受弯构件进行设计。
锚杆锚固在稳定土层以获得足够的轴向抗拔力。
锚杆主要包括成束的受拉钢绞线或钢筋、注浆水泥固结体和连接腰梁的锚头三个基本部分。
钢绞线用专门的锚具连接，钢筋用对焊在钢筋端部的螺扣连接。
一般可看作杆件进行计算和设计。
受弯构件按弯矩设计断面尺寸和配筋，要比承受竖向荷载的桩所用的配筋量大的多。
锚杆
为轴心受拉构件，从受力上沿锚杆长度分为自由段和锚固段，对锚杆承载力起作用的是锚固段。
影响锚杆承载力大小的有三个控制条件：锚固段锚固体与周围土体的摩阻力；锚固体对钢筋或钢绞线的握裹力；钢筋或钢绞线的抗拉强度。
对于土层锚杆，握裹力一般大于钢筋或钢绞线与土之间的摩阻力，因此承载力主要由摩阻力和钢筋或钢绞线的强度控制，可由摩阻力条件确定了锚杆承载力后，再根据承载力设计钢筋或钢绞线的截面。
根据受力的材料，腰梁按钢结构或混凝土结构有关设计规范设计。
2 桩墙一锚杆支护技术要点
2.1 提高锚杆承载力的方法
桩墙—锚杆支护技术的关键是锚杆，而锚杆的作用是提供足够的抗拔力。
锚杆的种类很多，从拉杆材料上可分为钢绞线锚杆和钢筋锚杆。
一般钢绞线锚杆用于较高抗拔承载力的情况，钢筋锚杆用于抗拔承载力相对较低的情况。
从成孔钻进工艺上划分，国内一般常用螺旋钻杆钻进和可带套管跟进的旋转冲击钻进。
在砂土、软土和有地下水的情况下，套管跟进成孔可防止钻孔塌孔、缩颈。
从注浆方法上划分，可分为一次注浆、二次高压注浆、重复高压注浆等。
2.2 锚杆安全系数的取值
在实际工程应用中，锚杆承载力确定的标准有两套体系，一种是和结构设计接轨的国家行业标准《建筑基坑支护技术规程》规定的方法，另一种是传统的安全系数表达方法，如中国工程建设标准
化协会推荐性标准《土层锚杆设计与施工规范》采用的方法。
这两种方法对荷载和承载力的定义和量值不同，但安全效果是基本接近的，应注意实际应用中不可混用。
2.3 锚杆预加轴力的取值
桩墙—锚杆支护结构应采用预应力锚杆，锚杆预加轴力取值大小对支护结构水平位移有较明显的影响，预加轴力大时位移小，预加轴力小时位移大。
按《建筑基坑支护技术规程》锚杆预加轴力宜为锚杆受拉承载力设计值的0.50～0.65倍，按《土层锚杆设计与施工规范》临时锚杆张拉控制应力不应超0.65倍的预应力筋抗拉强度标准值。
虽然加大锚杆预加轴力能减小支护结构水平位移，但并不是越大越好，应结合支护结构的预计位移来决定。
因为预加轴力增加，会使在基坑开挖后的实际拉力增加，当超过设计的拉力时，其安全度会降低而造成不安全的因素。
2.4 锚杆长度的合理范围
据一些资料分析认为，锚杆长度不宜超出一个合理、经济的范围，设计的锚杆自由段不能太短，不能小于滑裂面内的长度，否则真正锚固在稳定土层的锚固段会减小，而达不到设计要求的锚固力。
有些资料认为锚固段设计的过长，会使摩阻力不能沿锚固段长度的范围内同时发挥，因此增加锚杆长度不能明显提高锚杆的承载力，从经济合理角度上讲，一般认为锚固段长度不应超过10～15m。
2.5 护坡桩的合理配筋问题
护坡桩的受力计算简图可看作梁旋转90°后的受力简图，护坡桩直径与配筋由弯矩控制，为受弯构件。
与主要由混凝土承受受压荷载的基础桩相比，桩截面受拉区由钢筋承受拉应力。
因而护坡桩配筋量比承受受压荷载的基础桩配筋量要大的多，而且钢筋要通长到底。
2.6 桩顶以上的护坡问题
除有特殊要求外，一般工程应用上护坡桩顶应低于自然地面。
一方面因接近地面处土压力不大，稍作放坡或砌筑砖墙等简单方法就能解决护坡问题，护坡桩顶降低可节省一些工程造价；另一方面地表以下常有主体结构的室内外管线接口和埋设室外管线，护坡桩太高将成为管线施工的障碍。
从近期支护工程实例看，桩顶标高还有逐渐降低的趋势。
但一般地表下土层常为填土，承载力不高，离散性大。
因周边建筑物下水管线的渗漏产生的滞水也主要影响上层土，水的渗漏会使土的承载力降低。
假如对这些问题未引起注意，遇到大雨可能造成桩顶以上边坡的坍塌，影响周边道路、地下管线或施工临建等。
这方面也是有一些工程教训的。
2.7 桩墙嵌固深度
基坑支护嵌固深度应满足抗倾覆、抗踢脚破坏、抗隆起、滑弧整体稳定等条件，这些条件都与土的抗剪强度有关，传统设计方法一般按极限平衡法确定桩墙的嵌固深度，在此基础上再进行抗隆起、滑弧整体稳定等与嵌固深度有关的验算。
在软土地区也有先按抗隆起要求计算嵌固深度，再验算其他条件能否满足。
当达到各项
验算条件所规定的安全系数时，其嵌固深度值可作为设计嵌固深度。
有时对这些验算条件考虑不周时，满足了一些条件，但不能满足另一些条件，尤其是凭已往经验照搬到不同的基坑条件的工程上，有时会潜在事故隐患。
嵌固深度过短，有可能出现桩墙结构的踢脚、整体滑动、基坑隆起等形式的破坏，因此设计上应保证各种破坏形式的验算都能过关。
2.8 应考虑基坑开挖的各工况
桩墙—锚杆支护结构，锚杆施工是跟随土方交叉施工的，挖土到每层锚杆施工面后进行该层锚杆施工。
土方开挖到每一层锚杆施工面时和基坑土方完成并施工地下室时拆除锚杆后时，都要保证支护结构的承载力、位移和稳定满足要求。
最危险的工况不一定是基坑开挖到底时的工况。
更应该防止锚杆尚未完成就向下继续挖土而造成超挖状态或提前拆除锚杆。
参考文献：
[1]宁仁岐.建筑施工技术.北京：高等教育出版社,2002.
[2]张厚先.建筑施工技术.北京：机械工业出版社,2004.。
