扩声系统设计说明书方案设计
扩声系统说明方案
扩声系统说明方案扩声系统是一种将声音扩大，以便更广泛地传输或传播的技术。
它适用于各种场合，如会议、演讲、音乐会、体育比赛和演艺表演等。
一个高质量的扩声系统需要考虑多个因素，包括设备选择、安装位置、音频处理和控制等。
下面是一个扩声系统说明方案，包括系统概述、扩声设备、安装位置、音频处理和控制。
一、系统概述扩声系统是由多个扩声设备组成的系统，包括麦克风、放大器、扬声器和音频处理设备等。
这些设备相互协作，将声音从源头扩大并传播到广大的听众。
二、扩声设备1.麦克风麦克风是扩声系统的输入设备，用于将声音转换成电信号。
有不同类型的麦克风可供选择，包括有线和无线麦克风。
根据使用环境和要求选择适当的麦克风。
2.放大器放大器是扩声系统的核心设备，用于将麦克风接收到的信号放大到足够的音量。
放大器的功率和质量对最终效果有很大影响，需要选择适当的放大器来满足需求。
3.扬声器扬声器是扩声系统的输出设备，用于将放大器输出的信号转换成声音。
根据使用场景和听众数量选择适当的扬声器类型和数量，以确保声音能够覆盖整个区域。
三、安装位置安装位置对扩声系统的效果起着重要的作用。
根据使用场景和要求，选择合适的位置来安装麦克风和扬声器，以获得最佳的声音传输和扩散效果。
1.麦克风位置麦克风应该放置在讲话者附近，并离背景噪音和反射声源远一些。
避免麦克风过近的位置可能导致啸叫和杂音。
2.扬声器位置扬声器应该根据场景的大小和形状，选择合适的位置进行安装。
保证扬声器的音量覆盖整个区域，避免声音死角和音量失衡。
四、音频处理音频处理是扩声系统中不可或缺的一部分，它可以提高声音的质量和清晰度。
以下是一些常见的音频处理技术：1.均衡器均衡器用于调整不同频率的音量，以获得更清晰、平衡的声音。
根据环境和音源特点选择适当的频率进行调整。
2.压缩器压缩器用于控制音频的动态范围，以避免高音量的部分过度扩大。
通过压缩器可以获得更平稳的声音输出。
3.反馈抑制器反馈抑制器用于消除反馈和啸叫声引起的干扰。
扩声系统设计说明方案
扩声系统设计说明方案扩声系统设计说明方案⒈引言本文档旨在提供一个详细的扩声系统设计方案，以满足特定场所的声音扩展需求。
本方案将涵盖系统设计的各个方面，包括扩声设备选型、布局规划、音频处理和连接方式等。
⒉需求分析在设计扩声系统之前，首先需要对特定场所的需求进行分析。
这包括场所的大小、使用目的、人员密度和声音传播距离等因素。
通过对这些需求进行评估，可以确定合适的扩声设备和布局方案。
⑴场所概况描述场所的整体概况，包括场地面积、天花板高度、墙壁材质等。
例如，场所为室内剧场，面积为200平方米，天花板高度为5米。
⑵使用目的说明场所的主要使用目的。
例如，场所将用于演讲、音乐表演和会议等。
⑶人员密度评估场所的人员密度。
例如，根据场地面积和预期人数，预计人员密度为每平方米1人。
⑷声音传播距离根据场地特点，评估声音需要传播的距离。
根据场地大小和布局，预估声音传播的最远距离为30米。
⒊设备选型根据需求分析的结果，选择合适的扩声设备。
这包括扬声器、音频控制设备和音频输入设备等。
⑴扬声器根据场地大小和声音传播距离的要求，选择合适的扬声器型号和数量。
推荐使用⑴声道扬声器系统，并根据场地大小合理布置扬声器的位置。
⑵音频控制设备选择适当的音频控制设备，用于管理扩声系统的音量、音调和效果。
推荐使用数字音频控制器，并将其与扬声器系统连接。
⑶音频输入设备选择合适的音频输入设备，用于接收外部音频源，如麦克风、音乐播放器等。
根据场所的使用需求，选择多通道音频输入设备，并将其与音频控制设备进行连接。
⒋布局规划根据场地的具体概况和声音传播需求，进行扩声设备的布局规划。
⑴扬声器布局根据场地大小、形状和声音传播距离，合理布置扬声器的位置。
通常，将扬声器放置在场地的四个角落和中央位置，以实现良好的声音均衡和覆盖。
⑵控制设备布局选择合适的位置安装音频控制设备，例如控制室或后台操作台。
确保设备与扬声器和音频输入设备之间的连接达到最佳效果。
⑶音频输入设备布局根据场地的使用需求和人员分布，选择合适的位置安装音频输入设备，例如主讲台、舞台边缘或会议桌。
多功能厅扩声系统设计方案
目录第一章系统设计说明 (2)1.1 工程概况 (2)1.2 需求分析 (3)1.3 设计依据 (3)1.4 设计标准及原则 (4)1.5 系统设计方案 (6)1.5.1设计思想 (6)1.5.2系统组成 (7)1.5.3系统设计 (7)1.5.3.1扬声器设计 (7)1.5.3.2功率放大器设计 (9)1.5.3.3音频信号处理设计 (9)1.5.3.4音源设计 (10)1.5.3.5周边设备设计 (10)第二章主要设备介绍 (11)第三章系统设备清单 (11)第四章系统连接图 (14)第一章系统设计说明1.1工程概况本次工程通过与甲方进行实际沟通，拟设计项目为XXXXXXXXXXXXX。
项目建筑大楼名称：XXXXXXX项目建设地点是：XXXXXXX项目的建设种类：建设多功能会议厅的扩声系统项目的建设要求：满足专业扩声、会议、演讲、演出活动等该300人多功能厅形状为传统长方形。
长约XXXX米，宽约XXXX米，实用面积约XXXX平方米。
高XXX米，约XXXX立方米。
如下图所示：现计划安装一套音频扩声系统，要求满足传统多功能厅的使用需求，并且与时俱进，具备先进性以及扩展性等特点，以满足多元化需求。
因此要有高超的技术设计水平和严紧的设计思路。
根据贵单位对功能使用的定位要求，以经济实用、设备配置先进合理、功能齐全的设计原则，建成后将是一个现代化综合性多功能厅。
1.2需求分析多功能厅音频系统的建设，是为了能够提高工作效率，适应现代化的环境需求，特别是将现代化多媒体技术手段，运用于会议和报告、简单表演的全过程。
以满足会议时人声说话的会议扩声需要，真实反应演讲都的声音，要求音质逼真饱满、清晰、洪亮；适合各类音乐及电影播放功能，音色圆润、清晰、动听；总体目标为实现人声、各类音乐信号播放，达到语言信号传播的清晰、明亮以及音乐信号的精确重现。
在对其音响系统设计时，要求应能体现当今信息时代最先进的气息。
设备一定是最先进，最可靠，设备协调性要最好，功能完善，系统配置为最先进的，能够代表当今国际水平。
报告厅扩声系统设计说明

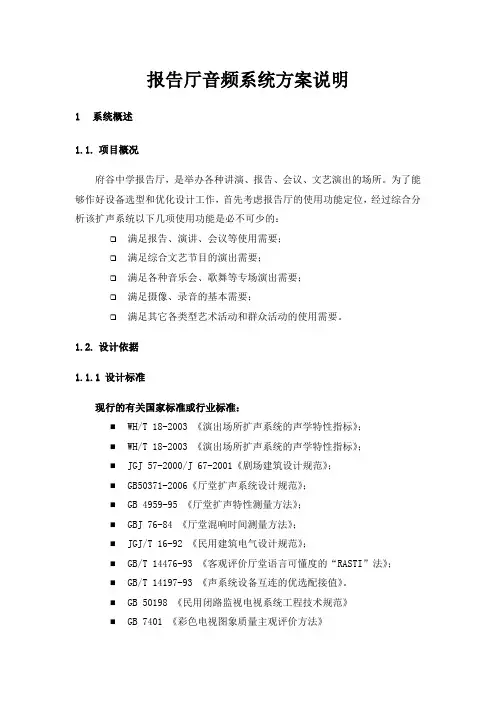

报告厅音频系统方案说明1系统概述1.1.项目概况府谷中学报告厅，是举办各种讲演、报告、会议、文艺演出的场所。
为了能够作好设备选型和优化设计工作，首先考虑报告厅的使用功能定位，经过综合分析该扩声系统以下几项使用功能是必不可少的：❑满足报告、演讲、会议等使用需要；❑满足综合文艺节目的演出需要；❑满足各种音乐会、歌舞等专场演出需要；❑满足摄像、录音的基本需要；❑满足其它各类型艺术活动和群众活动的使用需要。
1.2.设计依据1.1.1设计标准现行的有关国家标准或行业标准：⏹WH/T 18-2003 《演出场所扩声系统的声学特性指标》；⏹WH/T 18-2003 《演出场所扩声系统的声学特性指标》；⏹JGJ 57-2000/J 67-2001《剧场建筑设计规范》；⏹GB50371-2006《厅堂扩声系统设计规范》；⏹GB 4959-95 《厅堂扩声特性测量方法》；⏹GBJ 76-84 《厅堂混响时间测量方法》；⏹JGJ/T 16-92 《民用建筑电气设计规范》；⏹GB/T 14476-93 《客观评价厅堂语言可懂度的“RASTI”法》；⏹GB/T 14197-93 《声系统设备互连的优选配接值》。
⏹GB 50198 《民用闭路监视电视系统工程技术规范》⏹GB 7401 《彩色电视图象质量主观评价方法》⏹JBJ 93 《工业自动化仪表工程施工技术规范》⏹GY/T 106 《有线电视系统技术规范》⏹GY/T 121 《有线电视系统测量方法》⏹GBJ 79 《工业企业通讯接地设计规范》通用的规范和标准：⏹JGJ-57-2000/J67-2001《剧场建筑设计规范》⏹GBJ 16-92（95年修订）《建筑设计防火规范》⏹GB/T50314-2000《智能建筑设计标准》⏹GB/T50311-2000《建筑与建筑群综合布线工程设计规范》⏹GB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》⏹GB50259-96《电气装置安装工程电气照明装置施工及验收规范》⏹GB50169-92《电气安装工程接地装置施工质量验收规范》⏹GBJ 232 《电气装置安装工程施工及验收规范》⏹GB 50300 《建筑工程施工质量验收统一标准》⏹GB 50303 《建筑电气安装工程施工质量验收规范》⏹GB 50057 《建筑物防雷设计规范》⏹GB/T14549/93电能质量、公用电网谐波⏹GB/T126661/6/90电缆的耐燃性考核标准⏹GB50217/94电缆设计规范⏹GB50258/96电缆敷设规范进口设备所遵循的标准和要求：各种进口设备要符合上述国家标准外，同时要符合以下国际标准，还要符合ISO（国际标准化组织）和CIE（国际电工协会）制定的国际通行标准规范。
会议室扩声系统设计说明
目录1.系统设计方案 (3)1.1.项目概况 (3)1.2.系统设计内容 (3)1.3.设计依据 (3)1.4.设计功能定位 (4)1.5.设计指标 (4)1.6.设计说明 (7)1.6.1.系统设计思路 (7)1.6.1.1.通用、实用 (7)1.6.1.2.先进、可靠 (8)1.6.2.扬声器选型 (8)1.6.2.1.扬声器优势分析 (8)1.6.3.观众区扩声扬声器系统布置设计 (9)1.6.3.1.扬声器布置构思 (9)1.6.3.2.扬声器点位 (10)1.6.4.路由及音频处理部分设计 (10)1.6.4.1.音频处理器配置 (10)1.6.4.2.功率放大器配置 (10)1.6.5.音源系统设计 (11)1.6.6.系统拓扑图 (11)1.7.设备选型 (12)1.7.1.左右主扩扬声器 (12)1.7.2.补声扬声器 (13)1.7.3.数字网络音频处理器 (14)1.7.4.双通道功率放大器M1800 (15)1.7.5.双通道功率放大器M2400 (17)1.7.6.电源管理器 (18)多功能会议室扩声系统项目设计说明制作日期：2018年7月18日1.系统设计方案1.1.项目概况---------会议室扩声系统项目共包括12间会议室，要实现会议室单独扩声以及多会议室互联互通，实现音频互通视频同步。
因此，针对系统的需求我们建设了一套数字网络音频扩声系统，提出这样一套解决方案来完成用户体验和使用要求。
我们很荣幸能够参与到该项目的音频扩声系统的设计，我们将用创新的理念、优秀的产品、专业的技术、全面的服务为---------会议室扩声系统建设贡献一份力量；因此，为建设一套体育馆优秀的音频扩声系统，我司参照了国家体育场馆一级设计标准，对系统做了如下详细的设计。
1.2.系统设计内容本次音频系统设计主要包括：（1）单会议室扩声扬声器系统布置设计（2）网络系统搭建设计1.3.设计依据甲方提供的相关图纸；《厅堂混响时间测量规范》(GBJ76-84)；《建筑隔声与吸声构造》（国家建筑标准设计图集08J931）；《民用建筑隔声设计规范》（GB50118-2010）；《声学混响室吸声测量》(GB/T 20247-2006)；《厅堂扩声系统设计规范》（GB/50371-2006）；《厅堂扩声特性测量方法》（GB 4959-95）；《建筑结构荷载规范》（GB50009-2012）；《建筑设计防火规范》（GB50016-2006）；《建筑内部装修设计防火规范》(GB50222-95)；《民用建筑工程室内环境污染控制规范》（GB50325-2010）；《声系统设备互连的优选配接值》GB14197-93；《客观评价演出语言可懂度的RASTI法》GB/T14476-93；《民用建筑电器设计规范》JGJ/T16-92。

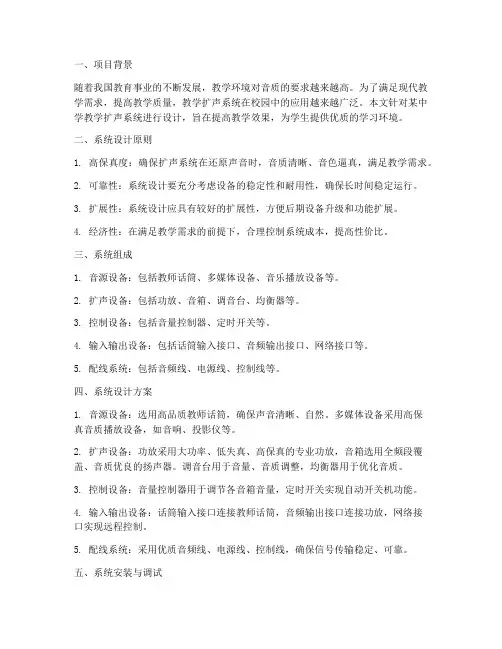

教学扩声系统设计方案
一、项目背景随着我国教育事业的不断发展，教学环境对音质的要求越来越高。
为了满足现代教学需求，提高教学质量，教学扩声系统在校园中的应用越来越广泛。
本文针对某中学教学扩声系统进行设计，旨在提高教学效果，为学生提供优质的学习环境。
二、系统设计原则1. 高保真度：确保扩声系统在还原声音时，音质清晰、音色逼真，满足教学需求。
2. 可靠性：系统设计要充分考虑设备的稳定性和耐用性，确保长时间稳定运行。
3. 扩展性：系统设计应具有较好的扩展性，方便后期设备升级和功能扩展。
4. 经济性：在满足教学需求的前提下，合理控制系统成本，提高性价比。
三、系统组成1. 音源设备：包括教师话筒、多媒体设备、音乐播放设备等。
2. 扩声设备：包括功放、音箱、调音台、均衡器等。
3. 控制设备：包括音量控制器、定时开关等。
4. 输入输出设备：包括话筒输入接口、音频输出接口、网络接口等。
5. 配线系统：包括音频线、电源线、控制线等。
四、系统设计方案1. 音源设备：选用高品质教师话筒，确保声音清晰、自然。
多媒体设备采用高保真音质播放设备，如音响、投影仪等。
2. 扩声设备：功放采用大功率、低失真、高保真的专业功放，音箱选用全频段覆盖、音质优良的扬声器。
调音台用于音量、音质调整，均衡器用于优化音质。
3. 控制设备：音量控制器用于调节各音箱音量，定时开关实现自动开关机功能。
4. 输入输出设备：话筒输入接口连接教师话筒，音频输出接口连接功放，网络接口实现远程控制。
5. 配线系统：采用优质音频线、电源线、控制线，确保信号传输稳定、可靠。
五、系统安装与调试1. 确保所有设备安装到位，连接正确。
2. 对系统进行初步调试，包括音量、音质调整。
3. 对系统进行整体测试，确保系统运行稳定、可靠。
4. 根据测试结果，对系统进行优化调整，达到最佳效果。
六、系统维护与保养1. 定期检查设备，确保设备运行正常。
2. 定期清洁音箱、功放等设备，保持设备通风良好。
3. 及时更换损坏的设备，确保系统正常运行。
扩声系统说明方案
扩声系统说明方案扩声系统是一种用于放大声音的设备，常用于大型会议厅、体育场馆、教室、演播室等场所，以提高声音的传播效果。
下面将详细介绍扩声系统的说明方案。
一、系统组成扩声系统通常由以下几个组成部分构成：1.主机：主机是扩声系统的核心部件，负责接收输入信号，并通过功放电路放大声音信号。
2.麦克风：麦克风作为输入信号的源，负责将声音转化为电信号并发送给主机。
3.扬声器：扬声器作为输出信号的凭借，负责将放大后的声音信号转化为声音，并传播到整个场所。
4.音频处理器：音频处理器用于对输入的音频信号进行处理，如均衡调节、混音、延迟等。
5.语音采集设备：语音采集设备可以将会议或演讲的声音录制下来，以备后续的回放和分析。
二、方案设计1.环境分析：在进行方案设计前，首先要对场所的环境进行分析，包括空间大小、各种声音反射、吸收和衰减等因素。
根据分析结果，确定合适的扩声设备种类和数量，以及合适的位置安装设备。
3.扬声器布置：根据场所的结构和声音传播的需要，合理布置扬声器，使其能够覆盖整个场所，并保证声音的均匀分布。
一般来说，会议厅中的扬声器应该设置在场地的四周和高处，以达到最佳的传播效果。
4.主机设置：根据场所的大小和扩声需求，选择合适的主机并进行设置，包括音量、均衡和混音等参数的调整，以满足现场的实际要求。
5.音频处理：根据场所的特点和需求，使用合适的音频处理器对音频信号进行处理，如均衡、混音、延迟等，以提高声音的质量和效果。
6.语音采集设备设置：根据需要，安装适当的语音采集设备，并进行设置，以实现会议或演讲的录制和回放功能。
三、注意事项在进行扩声系统的安装和调试时，需要注意以下几点：1.灵敏度控制：根据具体情况，调整麦克风的灵敏度，以避免过高或过低的声音输入。
2.回音控制：根据场所的特点，合理设置音频处理器的延迟参数，以避免回音和啸叫等问题。
3.反馈抑制：对于易产生反馈的主持台等位置，可以使用反馈抑制器进行处理，以减小反馈引起的噪音。
会议室音响扩声系统设计方案
会议室音响扩声系统设计方案一、前言大会议室功能必须满足大型会议、中小型文艺会演和室综艺娱乐活动的需要；整个系统由扩声系统﹑视频显示系统、中央控制系统、舞台灯光系统﹑舞台机械幕布系统组成。
电视会议功能必须满足电视会议要求。
小会议室、110指挥着大厅功能满足小型会议扩声要求。
室外会议系统功能满足室外扩声需求。
1、扩声系统设计说明1.1设计概述扩声系统包括服务于观众席的扩声。
扩声系统由左、中、右三声道扩声音箱及辅助音箱组成。
音箱安装位置均匀，声音可以覆盖全场。
扩声系统应满足各种类型的会议语言扩声需求，兼顾演出扩声。
系统应有良好的音响效果与优良的语言清晰度，同时系统还应具备实时记录和提供音频转播信号等能力。
扩声系统指标：达到或优于GB50371-2006 【厅堂扩声系统设计规】文艺演出类扩声系统声学特性指标（音乐类）一级标准：✧最大声压级：≥106dB✧传输频率特性：以80～8000Hz平均声压级为0dB，在此频带允许＋4～－4dB的变化✧稳态声场不均匀度：≤10dB（100Hz）≤6dB（1000Hz）≤8 dB（8000Hz）✧传声增益：≥－8dB（100Hz～8000Hz）✧系统噪声：≤NR20同时作为一个重要的多功能场所，要充分满足其使用功能要求。
充分考虑到系统今后的使用方式及使用功能，重点侧重语言清晰度、传声增益、音乐重放音质以及方便的操作性和灵活的功能转换等方面。
此外，还要充分保证系统的兼容性、可靠性及扩展性。
系统可以实现以下效果：➢各个位置无明显回声、颤动回声和声聚焦等音质缺陷➢系统具有良好的传声增益指标，不产生明显的声反馈➢音质自然传真，保证各个观众位置有一致的频率响应特性➢音响扩声系统扩声涵盖围均匀覆盖观众区域➢音响系统的设备在正常使用中各种噪声指标小于规定限值➢扬声器外观典雅美观，不影响场地的整体风格和安全1.2场地使用功能A、大会议室✧文艺演出✧会议B、电视会议室会议C、室外会议✧集会1.3设计依据和设计标准✧相关建筑图纸✧GB/50371—2006 『厅堂扩声系统设计规』✧WH/T 18—2003 『演出场所扩声系统声学指标』✧GB/50356—2005 『剧场、电影院和多用途礼堂声学设计规』✧GB 4959-95 『厅堂扩声特性测量方法』✧GBJ 76-84 『厅堂混响时间测量方法』✧GBJ 79 『工业企业通讯接地设计规』✧GYJ 25-86 『厅堂扩声系统声学特性指标』✧GB/T50134-2000 『智能建筑设计标准』✧JGJ/T16-92 『民用建筑电器设计规』✧GBJ 16-92（95年修订）『建筑设计防火规』GB/T 14197-93 『声系统设备互连的优选配接值』1.4设计理念设计思想与理念是音响系统设计的一条主线，它贯穿于整个音响系统设计的全过程，系统各个部分的容与构紧紧围绕这一主线而展开。
扩声系统设计说明方案
扩声系统设计说明方案扩声系统设计说明方案1.引言1.1 目的1.2 范围1.3 目标读者2.设计概述2.1 设计目标2.2 设计原则2.3 扩声系统组成3.用户需求分析3.1 使用场景3.2 用户需求详述4.系统设计4.1 扩声器选择与布局4.2 音源选择与接入4.3 控制设备选型与配置 4.4 信号处理器选型与设置 4.5 声音调节与平衡4.6 电源供应与管理5.系统安装与调试5.1 硬件安装5.2 音频线路连接5.3 电源连接5.4 系统配置与参数调整5.5 系统测试与调试6.维护和管理6.1 系统维护计划6.2 故障排除与修复6.3 系统升级与更新7.安全和法规要求7.1 安全注意事项7.2 法律法规要求附件：附件1：系统示意图附件2：设备清单附件3：电路图纸附件4：操作手册注释：1.扩声器：用于将声音放大并传播到所需范围的设备。
2.音源：提供声音信号的设备或系统。
3.控制设备：用于控制扩声系统的硬件或软件工具。
4.信号处理器：用于调整、优化或处理声音信号的设备。
5.声音调节与平衡：调整扩声系统中不同扩声器之间的音量平衡和频谱均衡。
6.硬件安装：将设备安装在适当的位置并连接其它组件。
7.音频线路连接：连接扩声器、音源和处理设备之间的音频线路。
8.系统配置与参数调整：设置扩声系统的参数和功能。
9.系统测试与调试：验证系统的正常工作，并进行必要的调整和修复。
10.系统维护计划：制定定期维护和保养扩声系统的计划。
11.故障排除与修复：识别和解决扩声系统中的故障。
12.系统升级与更新：升级扩声系统的硬件或软件以满足新的要求。
13.安全注意事项：使用扩声系统时应注意的安全事项。
14.法律法规要求：使用扩声系统时应遵循的相关法律法规。
多功能厅音响扩声系统的设计方案
方案多功能厅音响扩声系统的设计方案一、方案背景二、设计目标1.高度集成：将音响、扩声、控制等功能集成在一个系统中，便于操作和管理。
2.智能化：通过智能控制系统，实现音响扩声系统的自动化、智能化管理。
4.节能环保：在保证音质的前提下，降低能耗，减少对环境的影响。
三、方案内容1.设备选型（1）音响主机：选择一款具有高品质音效的音响主机，确保音质输出。
（2）扩声设备：包括功放、音箱、麦克风等，以满足不同场景的扩声需求。
（3）智能控制系统：选用具有远程控制、自动调节功能的智能控制系统。
2.布局设计（1）音箱布局：根据多功能厅的形状和尺寸，采用分布式布局，使音箱覆盖整个厅堂。
（2）麦克风布局：在讲台、舞台等区域设置固定麦克风，方便演讲、表演等活动。
（3）控制室布局：将音响主机、功放、智能控制系统等设备安装在控制室内，便于操作和管理。
3.系统集成（1）音质调节：通过智能控制系统，实现音质参数的实时调整。
（2）音源切换：支持多种音源输入，如电脑、手机、电视等。
（3）场景预设：预设多种场景模式，如会议、报告、演出等，一键切换。
4.智能化应用（1）自动调节：根据环境噪声、听众人数等因素，自动调节音量、音质等参数。
（2）远程控制：通过手机、电脑等设备，实现远程控制音响扩声系统。
（3）数据分析：收集音响扩声系统的使用数据，分析用户需求，优化系统性能。
四、实施方案1.设备采购：根据设计方案，采购所需的音响、扩声、控制等设备。
2.安装调试：按照设计方案，进行设备的安装、调试，确保系统正常运行。
3.培训使用：对操作人员进行培训，确保他们熟练掌握音响扩声系统的使用方法。
4.后期维护：定期检查设备，发现问题及时处理，确保系统稳定运行。
注意事项一：设备的兼容性与稳定性音响扩声系统的设备需要高度兼容，一旦出现设备不匹配，可能会导致系统无法正常工作。
想象一下，正进行一场重要的会议，音响突然发出刺耳的杂音，多尴尬呀！解决办法：在设备采购阶段，要严格挑选品牌，选择那些口碑好、兼容性强的产品。
扩声设计方案说明书
多媒体音视频系统设计方案目录第一章方案设计 (3)1.1项目概况 (3)1.2设计原则 (3)1.3系统设计 (4)1.3.1展厅......................................................................................................... 错误!未定义书签。
第二章系统功能. (5)2.1.1扩声系统： (5)第一章方案设计1.1项目概况会议室面积是42平米，共1间，主要用于日常会议等；1.2设计原则我公司以用户至上为原则，在符合国家规范的前提下，最大限度地满足业主的需求。
以下是我公司为业主利益着想，本着技术先进、高效便利、投资合理的精神在系统设计中所坚持的八条原则。
➢先进性本系统选用先进、实用的技术和功能完善的智能会议产品，一流的设备，在技术上适度超前，整个系统体现当今智能会议系统技术的发展水平，符合今后的发展趋势。
在今后相当长的一段时间内可保持其技术的领先地位。
➢成熟性与实用性各子系统应采用先进的，已使用过并成熟可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。
本系统可充分满足会议室的可视管理的要求，操作方便，维护简单，便于管理。
➢灵活性和开放性在满足业主当前要求的基础上，适应21世纪今后的发展，系统应具有开放性和兼容性，与未来扩展的设备具有良好互联性及互操作性。
➢集成性和可扩展性系统设计中充分考虑会议室的各系统的集成性，确保会议系统总体结构的先进性、合理性、可扩展性和兼容性，使用不同厂商，不同类型的先进产品，使整个系统可以随着技术的发展和进步，不断得到充实和提高。
➢标准化和模块化严格按照国家和地区的有关标准进行系统设计和设备配置，并根据系统总体结构的要求，将各子系统进行结构化和标准化，综合体现当今世界的先进技术。
➢安全性与可靠性深刻理解会议室内运作的设备和系统安全可靠的重要性，因此在设备选择和系统设计中安全性和可靠性始终是放在第一位的。
扩声系统设计说明方案
引言概述：扩声系统是一种用于将声音扩大、传递到远处听众的技术工具。
它广泛应用于会议室、剧院、体育场馆、教育机构等多个场所。
本文将详细介绍扩声系统设计的几个重要方面，包括系统组成、声源选择、声音传输、信号处理以及系统调试与维护。
正文内容：一、系统组成1.扩声系统主要由输入源、控制器、功率放大器、扬声器等组件构成。
2.输入源可包括麦克风、音频设备、电脑等，用于提供待扩声的声音信号。
3.控制器用于调节扩声系统的音量、音调等参数，以满足不同场合的需求。
4.功率放大器是将信号放大到合适的电平，以保证扩声系统的高质量输出。
5.扬声器是最终将信号转化为声音的设备，其种类和布局需根据场地大小和声音传播的需求进行选择。
二、声源选择1.在选择麦克风时，应考虑其频率响应、领域极向性以及信噪比等指标。
2.动态麦克风适用于高音量环境中，而电容麦克风对细节的捕捉更为敏感。
3.多立体声麦克风适用于需要录制立体声音频的场合。
4.在选择音频设备时，应考虑接口类型、声道数以及信号转换的质量等因素。
三、声音传输1.有线传输是扩声系统最常用的传输方式，其优点是稳定可靠，但受限于传输距离。
2.无线传输可以解决有线传输距离的限制，但受限于干扰和传输质量的稳定性。
3.在选择传输设备时，应考虑频率范围、传输距离、抗干扰能力以及信号延迟等因素。
四、信号处理1.信号处理是扩声系统中不可或缺的环节，其目的是提高声音的质量和清晰度。
2.常用的信号处理技术包括均衡器、压缩器、混响器等，用于调整声音的频率响应、动态范围和声音的空间感。
3.在选择信号处理设备时，应考虑其音频性能、控制方式、灵活度以及系统兼容性。
五、系统调试与维护1.系统调试是确保扩声系统正常工作的关键环节，包括音频信号的输入输出测试、声音的质量调整以及系统的参数优化等。
2.系统维护包括定期检查设备故障、更换损坏部件以及软件升级等活动，以确保系统的长期稳定性和性能可靠性。
3.建议定期进行系统的维护，以延长设备寿命和保证系统的良好运行。
ITC-会议扩声系统设计方案说明书
音频信号采集： 通过麦克风等设 备采集音频信号
音频信号处理： 对采集到的音频 信号进行降噪、 均衡、压缩等处 理
音频信号输出： 将处理后的音频 信号输出到扬声 器等设备
音频信号监控： 实时监控音频信 号的质量和状态， 及时发现和处理 问题
音频传输功能
音频信号的接收和处理 音频信号的传输和放大 音频信号的均衡和调整
音频控制功能
音量调节：支持手动和自 动调节音量
音效处理：提供多种音效 处理功能，如均衡器、混 响、回声等
音频源选择：支持多种音 频源输入，如麦克风、 CD播放器、网络音频等
音频输出：支持多种音频 输出方式，如扬声器、耳 机、网络音频等
音频信号处理：支持音频 信号的压缩、解压缩、编 码、解码等处理
音频信号传输：支持音频 信号的传输，如蓝牙、 Wi-Fi、有线等
PART 4
系统测试与验收
测试环境与设备
测试环境：安静、无干扰的室内环境
测试设备：扩声系统、音频信号发生器、 音频分析仪、声级计、噪声计等
测试条件：温度、湿度、光照等环境因素
测试标准：符合相关国家标准和行业标准
测试方法：按照测试计划进行，包括功能 测试、性能测试、可靠性测试等
测试记录：详细记录测试过程和结果，以 便进行后续分析和改进。
保养成本：包括定期检查、清洁 和更换易损件，具体费用根据实 际情况而定
添加标题
添加标题
添加标题
添加标题
维护成本：包括硬件维护、软件 维护和人工维护，具体费用根据 实际情况而定
综合成本：系统使用寿命与维护、 保养成本相结合，进行综合分析， 以确定最佳维护与保养方案
THANK YOU
汇报人：
汇报时间：20XX/01/01
报告厅扩声系统设计说明
报告厅设计方案目录一、扩声系统设计说明 (2)1.1、设计概述 (2)1.2、功能定位: (2)1.3、设计理念 (2)1.4、设计原则 (3)1.5、设计依据 (4)1.6、设计标准 (5)1.7、本设计方案特点 (6)1.8、厅堂声学环境的要求和建议 (8)1.9、扩声系统的重要性 (10)1.10、扩声控制室环境和配电要求 (10)二、扬声器的选型及扩声系统的组成 (12)2.1、扬声器的选型 (12)2.2、扩声系统的组成: (12)三、扬声器布局设计 (14)3.1、多功能会议中心扬声器布局设计 (14)1一、扩声系统设计说明1.1、设计概述随着经济不断开放和发展，具有高水准、符合国际标准的服务接待场所越显不足，公司领导高瞻远瞩，审时度势，在该地区打造出了国际现代水准的大厦，作为一座有代表意义的形象大厦，对地区的形象有着高度的重视，对各系统的软硬件要求相当的高，系统工作的先进性、稳定性、可靠性、安全性、兼容性、扩充性是系统设计时必须予以充分全面的考虑，系统应用的智能化和操作的简易性也是系统设计时必须予以充分的考虑。
根据我方技术人员对系统建筑结构图纸/各会议室使用功能/装饰要求（主要是建声方面），在完全满足甲方的所有要求的情况下，对此音视频系统工程进行全方面精心设计，将此系统的音频系统按照《GYJ25-86厅堂扩声系统声学特性指标》，整个工程都将按照声学标准达到国家语言和音乐兼用的扩声一级标准实施完成，建成1套先进/稳定/可靠/优越的系统，保持系统在10-20年内不落伍。
1.2、功能定位:◆满足各种音乐会、周年活动、歌舞等文艺表演的扩声需求；◆满足各种大型会议、报告会、学术交流、新闻发布会的扩声需求；◆满足电视台、电影放映、电台对各种文艺节目的直播和录播的接口预留的基本需要；1.3、设计理念通过对多功能厅建筑图纸认真消化和国外相关工程扩声系统布局方案的详细分析，并参考国内成功案例的设计方案。
扩声系统设计说明书方案
设计方案说明一、设计思想设计思想与理念是音响系统设计的一条主线，它贯穿整个音响系统设计的全过程，系统各个部分的容与构紧紧围绕在这一主线而展开。
就音响系统而言，要摆脱传统的从"工程到工程”的设计模式，而要提倡到从"工程到艺术”的设计理念，亦即是技术与艺术的完美结合。
只有从"工程到艺术”所提出的系统设计，才能较全面满足表演艺术的使用需求。
根据图纸上的会议室结构以及使用功能要求设计先进、可靠、实用的会议扩声系统，并确保各种场合使用时系统稳定、安全、操控方便为设计原则。
二、扩声系统（一）扬声器选择会议室的主要功能是举行各种形式会议、报告交流等，扩声容主要以语言扩声为主，背景音乐扩声为辅，因此选择的扩声音箱满足最佳语言清晰度及音乐效果，本设计中我们选用了美国EAW公司的产品。
它是根据专业音乐人士的严格要求，采用世界驰元生产厂家（如意大利RCF、B & C、英国ATC等）生产的世界一流单元的，研制性能杰出，功能强大、品牌齐全、优质高效扬声器系统的著名专业厂家。
20多年来EAW克服了扬声器系统中散热、干涉、失真、共振等一系列问题，创造了大量的专利技术，使EAW扬声器系统在频率均衡方面具有高音清晰明亮；中音定位准确、饱满、穿透力强；低音厚实有力等特点。
在高灵敏度、高声压、低失真方面达到了世界上扬声器系统之最。
因而EAW扬声器系统声音清晰、保真、层次分明、音色优美。
EAW的扬声器系统的高音单元均采用钛合金震膜新技术新工艺，大至50mm口径的压缩驱动器，高频响应至20kHz，功率达200W。
与众不同的高音单元采用了波导技术和锥形号筒设计，使中音的频向控制扩展到中低音区。
低音系统使用了应用革命性的VGC专利技术的低音单元，大大改善了散热，有效地提高了性能。
EAW扬声器中的置无源分频器或双功放分频器采用最新的CAD 设计手段把高音、中音、低音三种扬声器单元的特性恰如其分的融合在一起，准确的分频点和平滑的频响的优质分频器使各单元达到最佳的匹配。
专业扩声系统设计方案书
专业扩声系统工程设计方案目录一、项目系统概述.............................................................................................................. 三1.工程建设目标........................................................................................................ 三2.用户需求................................................................................................................. 三3.定位分析................................................................................................................. 四二、专业扩声系统.............................................................................................................. 四电声设备的组成......................................................................................................... 四三、设备清单及报.............................................................................................................. 五四、设备参数及说明.......................................................................................................... 五多功能视像跟踪会议主机....................................................................................... 五主席/代表发言单元.................................................................................................. 七会议系统软件............................................................................................................. 十KE-300M系列系统连接图................................................................................. 十一会议延长电缆......................................................................................................... 十二地接盒....................................................................................................................... 十二DM系列调音台..................................................................................................... 十三主机单元.................................................................................................................. 十五话筒单元.................................................................................................................. 十七均衡器....................................................................................................................... 十八数字反馈抑制器..................................................................................................... 二十电源时序器......................................................................................................... 二十二EA系列专业功放.............................................................................................. 二十三TC-108系列专业音箱.................................................................................... 二十六五、关于施工的组织与安排...................................................................................... 二十八六、关于施工的组织与安排（详情）....................................................................... 二十八七、系统的技术支持与售后服务................................................................................... 三十八、售后服务标准.......................................................................................................... 三十一、项目系统概述1.工程建设目标先进性——采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计方案说明一、设计思想设计思想与理念是音响系统设计的一条主线，它贯穿整个音响系统设计的全过程，系统各个部分的内容与构成都紧紧围绕在这一主线而展开。
就音响系统而言，要摆脱传统的从“工程到工程”的设计模式，而要提倡到从“工程到艺术”的设计理念，亦即是技术与艺术的完美结合。
只有从“工程到艺术”所提出的系统设计，才能较全面满足表演艺术的使用需求。
根据图纸上的会议室结构以及使用功能要求设计先进、可靠、实用的会议扩声系统，并确保各种场合使用时系统稳定、安全、操控方便为设计原则。
二、扩声系统（一）扬声器选择会议室的主要功能是举行各种形式会议、报告交流等，扩声内容主要以语言扩声为主，背景音乐扩声为辅，因此选择的扩声音箱满足最佳语言清晰度及音乐效果，本设计中我们选用了美国EAW公司的产品。
它是根据专业音乐人士的严格要求，采用世界驰名单元生产厂家（如意大利RCF、B & C、英国ATC等）生产的世界一流单元的，研制性能杰出，功能强大、品牌齐全、优质高效扬声器系统的著名专业厂家。
20多年来EAW克服了扬声器系统中散热、干涉、失真、共振等一系列问题，创造了大量的专利技术，使EAW扬声器系统在频率均衡方面具有高音清晰明亮；中音定位准确、饱满、穿透力强；低音厚实有力等特点。
在高灵敏度、高声压、低失真方面达到了世界上扬声器系统之最。
因而EAW扬声器系统声音清晰、保真、层次分明、音色优美。
EAW的扬声器系统的高音单元均采用钛合金震膜新技术新工艺，大至50mm口径的压缩驱动器，高频响应至20kHz，功率达200W。
与众不同的高音单元采用了波导技术和锥形号筒设计，使中音的频向控制扩展到中低音区。
低音系统使用了应用革命性的VGC专利技术的低音单元，大大改善了散热，有效地提高了性能。
EAW扬声器中的内置无源分频器或双功放分频器采用最新的CAD 设计手段把高音、中音、低音三种扬声器单元的特性恰如其分的融合在一起，准确的分频点和平滑的频响的优质分频器使各单元达到最佳的匹配。
因而对各种乐器和语言有最出色的表现力。
EAW扬声器系统有很高的性能价格比。
EAW的高性能和合理的价格，使它在世界各品牌产品中名列前茅。
EAW 的全部扬声器单元、压缩驱动器、恒定指向号筒、无源分频和箱体等都是经过精心设计、精心选择和精心细作装配而成，因而有极高的品质、优美的音质、极低的失真、平滑的频响和简捷的安装等各项优良的性能，并赢得了世界各地广大专业人士的信赖和推崇。
在中国越来越许多的大型场所都将EAW作为首选品牌，效果十分良好。
在我国的北京人民大会堂、中华人民共和国成立50周年之首都天安门“国庆联欢会及焰火晚会”、北京世纪坛、中国剧院、首都剧场、民族文化宫、香港会展中心、杭州剧院等数十多个要求很高的大型项目中得到了成功的应用。
VR 系列扩声音箱具有出色的声音保真性, 既可以适用于前景音乐扩声系统, 也可以在大型系统里做主音箱或者作为补声/ 延时音箱。
它们的大型高音号角可以在通频带内保持恒定的指向性。
它的分频点的选择使高音号角与低音单元的指向性相匹配, 这样高低音间平滑的过渡、连续的波束可以确保在听音区域内的平滑覆盖。
坚固的箱体有黑白两种喷涂颜色供选择。
具有多个吊线悬挂点, 可用吊环螺栓或者用户提供得安装支架来进行安装。
粉末喷涂的钢网罩背面贴有海绵, 既可以保护也可以隐蔽单元。
VR 系列音箱可以有多种用途：教堂、剧院、高档会议室、艺术表演中心、游乐园、交通枢纽、补声/ 延时扬声器的应用。
CXA、CAM 及CAZ 系列功放是为人声、音乐、呼叫和现场扩声应用而设计的可以胜任持续工作的功放,可以用在如: 教堂、学校、办公室、舞台、会议室、游艺场所及其他需要高性能、多功能和高可靠性设备的场所。
（二）扩声系统构成一、学术报告厅该报告厅是一个半圆形的结构，主席台对面有一面弧形的墙，它有可能会引起声音的聚焦，使的声音的声压级在这面弧形的墙上反射后全部往某一点或几点上叠加，那么在这一个或几个点上的声音听起来会比其他地方响，我们在主席台两侧布置了2只EAW VR21全频扬声器，300W的功率可以基本满足会议的语言扩声要求，为了平衡听众最好的扩声效果及最大程度的避免声聚焦的现象出现，我们将这对主音箱吊装于舞台后面的墙壁上，也就是舞台上屏幕两侧各一只，角度微微向下倾斜，使其指向与弧形墙有一定的倾斜角度，以减少声聚焦的发生，另外为了使后排的听众能够有更好的听闻条件，我们另外配置了8只EAW CIS400全频吸顶扬声器，作为后排听众区的补声音箱，这样与主音箱相辅相成，完全覆盖整个观众席并获得均匀的声场声压，使整个会议室内的声音基本保持在同一个声压级上，听感自然亲切。
以上两款音箱均配以EAW的功率放大器，EAW的功率放大器都经过EAW工程师的精心设计，能够很好的与EAW的音箱配合工作，使EAW音箱出来的声音失真度低、还原性好。
TAPCO的调音台将来自话筒拾取的人声信号以及背景音乐的CD 信号进行路由、分配等操作，配以扫描式均衡，增强了频响的控制能力。
而T231均衡器也可以用来对建声上的不足做一定的修饰或弥补，尽力去打造一个良好的会议扩声系统，为各种形式的会议服务。
主要设备：1.VR21➢二路全频音箱➢适合主扩声(FºH) 系统或大型固定安装系统中的辅助扩声的需求➢305mm 低音,25mm 高音➢可旋转高音号筒, 可根据需要调整➢高音涵盖角90º×60º, 用户可根据需要用60º×45º号角替换➢轴向灵敏度：99dB➢阻抗：8Ω➢额定功率：300W➢最大声压级(平均/峰值)：124dB/130dB➢端子条输入接口➢单功放驱动更经济➢坚固的白桦木箱体, 有黑白两色可选➢配置3/8”-16 吊装点, 适合选配的吊环螺栓或阵列安装架➢可选输出变压器, 用于70V 及100V 的定压系统➢尺寸(高mm x宽mm x深mm)：762x407x387➢重量(kg)：24.9➢灵敏度：1.15V➢阻抗：20kΩ➢阻尼系数：>300@1kHz及以下➢失真(THD,SMPTE IMD)：>0.03%@8Ω➢2*310W @ 8Ω，2*450W @ 4Ω，2*800W @ 2Ω➢桥接1400W@ 4Ω，桥接900W@ 8Ω➢开机延时：2.5s➢拓扑类型：AB类➢单声道/ 立体声/ 桥接方式易于切换➢通道A/B 独立输出➢第三个输出接口用于单声道桥接, 同时也可把两个通道输出并到单个输出口➢30Hz 低频滤波器, 用于低音单元保护➢具备把手, 易于搬运, 同时保护电平旋钮➢具有削波限幅器➢前面板信号及过载指示➢尺寸(高x宽x深)：89mm x 483mm x 400mm➢重量(kg)：22.0➢带波导25mm 高音单元➢165mm 低音单元➢备有安装配件➢内置带开关的高通滤波器➢UL/CUL/CE 认证➢频响：70Hz-22kHz➢指向性：110ºx110º➢轴向灵敏度：92dB➢阻抗：16Ω➢功率(长期/峰值)：30W/120W➢变压器抽头功率：70V：3.75W/7.5W/15W/30W100V：7.5W/15W/30W➢最大声压级：107dB➢尺寸(直径mm x高度mm)：300x168 ➢重量(kg)：3.64.CXA160➢160W(RMS)➢4ohm-25V-70V-100V 输出➢ 1 路平衡输入➢高低频均衡➢架装配件➢自动切换24V 直流备用电源➢尺寸(高x宽x深)：88mm x 483mm x 400mm ➢重量(kg)：10.25.T231➢精确、手感平滑的EQ 滑块➢可选6/12 dB 控制范围➢10-400Hz可变高通滤波器，去除低频噪声➢ 2.5-30kHz可变低通滤波器➢旁路开关，用于A/B 快速比照➢每一通道配有4段式电平表➢输出增益控制➢RCA, TRS 和 XLR 连接➢115/230V电源电压可选6.Mix220FX➢4单声道话筒/线路输入＆2立体声线路输入(260fx为4立体声线路输入)➢内置20-bit 数字式效果，包括混响、延时、延时等，多达256个预设➢2辅助输出，可用于效果和舞台监听➢ 2 立体声辅助返送，可用于效果和放音设备➢耳机和控制室输出＋RCA磁带输入/输出+48v幻象电源，可用于电容式话筒➢金属加强结构，更结实可靠➢面板直观、易于操控➢配有Kensingtºn安全锁➢配有全球通用型电源➢适用于小型聚会、电脑音乐制作或小型音频工作室➢电源电压可选(115/230V)二、电视电话会议室本电视电话会议室是一个面积约80多平方米的矩形结构，主要以召开远程电视电话会议为主，主扩声音箱我们选择了EAW的VR61全频音箱，该音箱为小型会议室专用音箱，音色优美，尤其适合小型的会议场所使用，低音单元为6”，音箱的功率为150W，但是频响却非常宽，达到了85Hz到20kHz，完全能够满足会议语言扩声的要求。
TAPCO的调音台将来自话筒拾取的人声信号以及电视电话的信号进行路由、分配等操作，配以扫描式均衡，增强了频响的控制能力。
而T231均衡器也可以用来对建声上的不足做一定的修饰或弥补，使电视电话会议的效果更好。
主要设备：1.VR VR61➢二路全频音箱➢适合厢座/ 舞台唇口补声及高清晰分布式扩声系统需求➢152mm 低音,25mm 高音➢可旋转高音号筒, 可根据需要调整➢轴向灵敏度：90dB➢阻抗：8Ω➢额定功率：150W➢最大声压级(平均/峰值)：112dB/118dB➢端子条输入接口➢单功放驱动更经济➢坚固的白桦木箱体, 有黑白两色可选➢配置1/4”-20 吊装点, 适合内含的U 形安装架或选配的吊环螺栓➢可选输出变压器, 用于70V 及100V 的定压系统➢尺寸(高mm x宽mm x深mm)：393x241x270➢重量(kg)：7.32.CAZ800➢灵敏度：1.15V➢阻抗：20kΩ➢阻尼系数：>300@1kHz及以下➢失真(THD,SMPTE IMD)：>0.03%@8Ω➢2*205W @ 8Ω，2*300W @ 4Ω，2*480W @ 2Ω➢桥接800W@ 4Ω，桥接560W@ 8Ω➢开机延时：2.5s➢拓扑类型：AB类➢单声道/ 立体声/ 桥接方式易于切换➢独立的通道A/B 输出3.T231➢精确、手感平滑的EQ 滑块➢可选6/12 dB 控制范围➢10-400Hz可变高通滤波器，去除低频噪声➢ 2.5-30kHz可变低通滤波器➢旁路开关，用于A/B 快速比照➢每一通道配有4段式电平表➢输出增益控制➢RCA, TRS 和 XLR 连接➢115/230V电源电压可选4.Mix220FX➢4单声道话筒/线路输入＆2立体声线路输入(260fx为4立体声线路输入)➢内置20-bit 数字式效果，包括混响、延时、延时等，多达256个预设➢2辅助输出，可用于效果和舞台监听➢ 2 立体声辅助返送，可用于效果和放音设备➢耳机和控制室输出＋RCA磁带输入/输出+48v幻象电源，可用于电容式话筒➢金属加强结构，更结实可靠➢面板直观、易于操控➢配有Kensingtºn安全锁➢配有全球通用型电源➢适用于小型聚会、电脑音乐制作或小型音频工作室➢电源电压可选(115/230V)三、小会议兼培训教室本小会议兼培训教室从面积和结构上与电视电话会议室都非常相近，也是一个面积约80多平方米的矩形结构，主要以小型会议及培训交流等主，主扩声音箱我们同样选择了EAW的VR61全频音箱，满足会议语言扩声的要求。
