(完整word版)DEFORM-2D有限元模拟正反挤压

学生学号123456 实验课成绩武汉理工大学学生实验报告书实验课程名称材料成型CAE综合实验开课学院材料学院指导老师姓名学生姓名学生专业班级成型0802班2011 —2012 学年第一学期实验课程名称：材料CAE综合实验实验项目名称DEFORM-2D软件的操作与实例演练实验成绩实验者专业班级成型0802 组别同组者实验日期年月日第一部分：实验分析与设计（可加页）一、实验内容描述（问题域描述）1．了解认识DEFORM-2D软件的窗口界面。

2．了解DEFORM-2D界面中各功能键的作用。

3．掌握利用DEFORM-2D有限元建模的基本步骤。

4．学会进入前处理、后处理操作。

5．学会对DEFORM-2D模拟得出的图像进行数值分析，得出结论二、实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）DEFORM是一套基于有限元的工艺仿真系统，用于分析金属成形及其相关工业的各种成形工艺和热处理工艺。

通过在计算机上模拟整个加工过程，帮助工程师和设计人员：设计工具和产品工艺流程，减少昂贵的现场试验成本。

提高工模具设计效率，降低生产和材料成本。

缩短新产品的研究开发周期。

DEFORM-2D适用于各种常见的UNIX工作站平台（HP，SGI，SUN，DEC，IBM）和Windows-NT微机平台。

可以分析平面应变和轴对称等二维模型。

它包含了最新的有限元分析技术，既适用于生产设计，又方便科学研究。

三、主要仪器设备及耗材1.计算机2.DEFORM-2D软件第二部分：实验调试与结果分析（可加页）一、调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）DEFORM-2D软件操作流程：一、前处理1. 创建新的问题打开DEFORM-2D软件，单击，“New Problem”,设置好存储路径，文件名改为英文。

2.设置模拟控制单击，打开Simulation Control窗口，设置单位为SI，如图，其他默认不变。

deform课程设计

deform 课程设计一、课程目标知识目标：1. 学生能理解并掌握“deform”的概念，了解其在物理、数学等学科中的应用；2. 学生能运用所学知识，分析并解决与“deform”相关的问题；3. 学生能掌握“deform”的基本性质和计算方法。

技能目标：1. 学生能够运用所学知识，进行实际问题的建模和分析；2. 学生能够通过小组合作，提高沟通协调能力和团队协作能力；3. 学生能够运用现代信息技术手段，收集和整理与“deform”相关的资料。

情感态度价值观目标：1. 学生培养对科学的热爱，增强对学科知识的探究欲望；2. 学生树立正确的价值观，认识到科学技术对社会发展的积极作用；3. 学生通过学习“deform”，培养解决问题的信心和毅力，提高面对困难的勇气。

课程性质：本课程为学科拓展课程，以实际应用为导向，强调理论联系实际。

学生特点：学生具备一定的物理、数学基础，具有较强的逻辑思维能力和探究精神。

教学要求：教师应注重启发式教学，引导学生主动探究，关注学生的个体差异，提高学生的实践能力。

在教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. “deform”概念导入：通过案例分析，使学生理解“deform”的定义及其在实际生活中的应用。

相关教材章节：第一章“力与运动”，第三节“形变与弹性”。

2. “deform”的类型与计算方法：介绍不同类型的“deform”现象，学习相应的计算方法。

相关教材章节：第二章“物理量的测量”，第四节“应力和应变”。

3. 实际问题建模与分析：结合实际案例，引导学生运用所学知识建立模型，分析解决“deform”相关问题。

相关教材章节：第三章“力学应用”，第五节“弹性形变的应用”。

4. 小组合作与讨论：分组进行案例讨论，培养学生团队协作能力和沟通协调能力。

相关教材章节：第四章“小组合作学习”，第一节“团队合作的意义”。

5. 现代信息技术应用：指导学生运用现代信息技术手段，收集和整理与“deform”相关的资料。

Deform模拟实验报告

第一章挤压模具尺寸及工艺参数的制定1.1实验任务已知：空心坯料Φ90×25mm，材料是黄铜（DIN－CuZn40Pb2），内径与挤压针直径相同。

所要完成成品管直径26mm，模孔工作带直径36mm，模孔出口带直径46mm。

完成如下操作：（1）根据所知参数设计挤压模具主要尺寸和相关工艺参数，并运用AUTOCAD(或Pro/E)绘制坯料挤压过程平面图。

（2）根据所绘出的平面图形，在三维空间绘出三维图。

并以STL格式分别输出各零件图形，并保存。

（3）运用DEFORM-3D模拟该三维造型，设置模拟参数，生成数据库，最终完成模拟过程。

1.2挤压温度的选取挤压温度对热加工状态的组织、性能的影响极大，挤压温度越高，制品晶粒越粗大，挤制品的抗拉强度、屈服强度和硬度的值下降，延伸率增大。

由于黄铜在730℃时塑性最高，而在挤压过程中由于变形、摩擦产热使配料温度升高，若把黄铜预热到730℃，坯料可能超过最佳塑性成型温度，所以选取坯料初始温度为500℃。

挤压筒、挤压模具也要预热，以防止过大的热传递导致金属温度分布不均，影响制品质量，预热温度与坯料温度不能相差太大，故选取为300℃。

挤压速度的选取挤压速度对制品组织与性能的影响，主要通过改变金属热平衡来实现。

挤压速度低，金属热量逸散较多，致使挤压制品尾部出现加工组织；挤压速度高，锭坯与工具内壁接触时间短，能量传递来不及，有可能形成变形区内的绝热挤压过程，使金属的速度越来越高，导致制品表面裂纹。

而且在保证产品质量和设备能量允许的前提下尽可能提高挤压速度。

根据挤压流程可计算得挤压比为λ=13，故挤压垫速度为为1.5 mm/s。

第二章工模具尺寸2.1 挤压筒尺寸确定2.1.1考虑坯料挤压过程中的热膨胀，取挤压筒内径为mm；2.2.2挤压筒外径为，故挤压筒外径为mm；2.2.3挤压筒长度(2-1)式中：—锭坯最大长度，对重金属管材为；—锭坯穿孔时金属增加的长度；—模子进入挤压筒的深度；—挤压垫厚度。

Deform实验报告(第五组)

LOGO 单击Remesh Criteria按钮，设置为图示数据：
数据设置
LOGO
设置运动方向及速度
单击Movement按钮将上模的运动方向设置为Z方向，将上模的速度设置为1mm/s。如图示：
LOGO
选择工作面
按钮。如
单击d.按钮，分别单击工件两个对称面后，点击图示：
LOGO
但是我们都一一克服了，这次实验也培养了我么分析问题解决问题的能力，
也为我们今后的学习奠定了良好的基础。
LOGO
进行数据处理
回到先前界面，单击Run进行数据处理，时间大约半小时左右，耐心等待处理结果
LOGO
微型齿轮挤压GIF动画模拟
LOGO
挤压齿轮的最大应力的GIF动画演示
LOGO
进行点的跟踪
点击Point Track按钮选取工件上6个点，如图示：
LOGO 应用Deform后处理系统进行stress应力分析
应力分析
LOGO
GIF动画
LOGO
分析
由图表以及GIF动画可以看出，6个点的应力先是随时间慢慢增大，大约在2秒
的时候打到最大值，而后维持了一段时间，大约3秒，在5秒左右随时间慢慢减小，直至挤压结束。而且不同的点随时间的变化是不同的。
LOGO
内应力变化曲线
LOGO
分析
由图可以看出，内应力都随时间慢慢增大，其中，第四点，即靠近坯料表面的应力变化最大，其余的5点变化趋势都比较紧凑。
进行体积补偿
单击Properties按钮，选择Active in FEM按钮进行体积补偿计算。
如图示：
LOGO
进行边界曲率，应变，应变率的设置
单击Mesh按钮，单击Weighting Factors按钮，将数据设置为如图示：

deform教程实用教案(2024)

直接建模
利用deform软件自带的几何建模工具，如线、面、体等基本元素进行组合和编辑，构建出所需的几何模型。
2024/1/30
导入外部模型
支持从CAD软件（如SolidWorks 、AutoCAD等）中导入已经建好的几何模型，方便快捷。
布尔运算
通过布尔运算（并、交、差）对几何模型进行组合和修改，以满足复杂的建模需求。
deform教程实用教案
2024/1/30
1
目录
2024/1/30
• 课程介绍与目标 • 基础知识与操作 • 建模与网格划分 • 材料属性与边界条件设置 • 模拟计算与结果分析 • 案例实战与经验分享
2
01
课程介绍与目标
Chapter
2024/1/30
3
deform软件概述
deform软件是一款专业的有限元分析软件，广泛应用于金属成形、热处理、焊接等领域的数值模拟。
2024/1/30
23
金属成形过程模拟案例
金属成形是制造业中常见的工艺之一，通过DEFORM 软件可以对金属成形过程进行精确的模拟，预测可能
出现的缺陷和优化工艺参数。
输入模标拟步题骤
建立几何模型、定义材料属性、设置边界条件和加载方式、划分网格、运行模拟并分析结果。
案例介绍
案例分析
展示模拟结果，包括成形过程中的应力、应变、温度分布等，以及最终产品的形状、尺寸精度和表面质量
02
材料属性定义方法
在deform软件的材料库中选择合适的材料模型，输入相应的属性值；
或者通过导入外部材料数据库的方式，将材料属性导入到deform中。
03
注意事项
确保材料属性的准确性和合理性，避免对模拟结果产生不良影响。

DEFORM课程设计

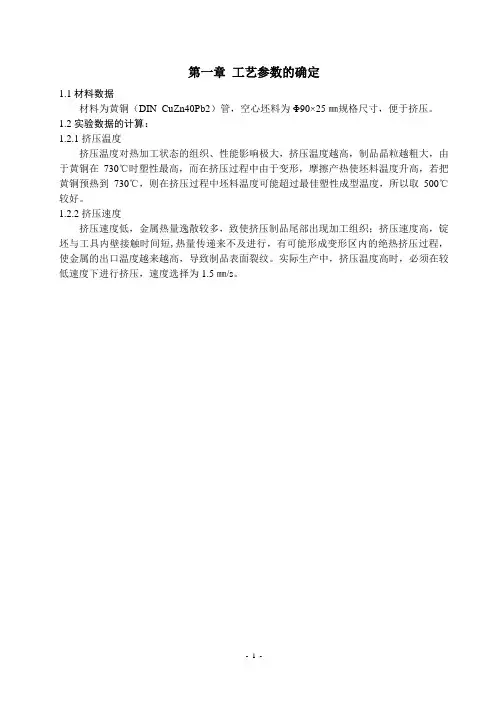

第一章工艺参数的确定1.1材料数据材料为黄铜（DIN_CuZn40Pb2）管，空心坯料为Φ90×25㎜规格尺寸，便于挤压。

1.2实验数据的计算：1.2.1挤压温度挤压温度对热加工状态的组织、性能影响极大，挤压温度越高，制品晶粒越粗大，由于黄铜在730℃时塑性最高，而在挤压过程中由于变形，摩擦产热使坯料温度升高，若把黄铜预热到730℃，则在挤压过程中坯料温度可能超过最佳塑性成型温度，所以取500℃较好。

1.2.2挤压速度挤压速度低，金属热量逸散较多，致使挤压制品尾部出现加工组织；挤压速度高，锭坯与工具内壁接触时间短,热量传递来不及进行，有可能形成变形区内的绝热挤压过程，使金属的出口温度越来越高，导致制品表面裂纹。

实际生产中，挤压温度高时，必须在较低速度下进行挤压，速度选择为1.5㎜/s。

第二章工模具尺寸的设计2.1 模子的设计2.1.1 模角α锥模的模角在45°～60°，在此范围内的模挤压力最小。

此设计使用模角为60°。

2.1.2 工作带长度h g 和直径d g工作带又称定径带，其用以保证制品尺寸和表面质量。

挤压黄铜时工作带长度一般为8～12mm ，此设计选用工作带长度为h g =10mm 。

模子工作带直径与实际所挤压的制品直径并不相等。

挤压管材时的模孔直径为：d g =（1+k ）d 0式中d 0——管材的名义直径；k ——裕量系数,对黄铜而言，裕量系数k=1%～1.2%。

则工作带直径为：d g =66×（1+1%～1.2%）mm=（66.66～67.32）mm对此设计选用工作带直径d g =67mm 。

2.1.3 出口直径D ch模子的出口直径一般应比工作带直径大5mm 左右，此设计出口直径D ch =77mm 。

2.1.4 模具直径D 和厚度H模子的外圆直径D 和厚度主要取决于其强度和标准化系列来考虑的。

根据经验，对管材，模子的外圆直径D=（1.25～1.45）D p ，故模子的外圆直径选择D=100mm 。

deform棒材热挤压实验报告

deform 课程实验报告
实验名称棒材热挤压过程模拟
实验课程材料成型计算机模拟
指导教师
专业班级
姓名
学号
2012 年 05 月 02 日
