多用电表的原理和使用方法
多用电表的原理和使用
Rx
1、欧姆表的零刻度为什么在最右面？ 2、欧姆表的刻度为什么不均匀？
3、有人说，欧姆表的内阻等于指针半 偏时的外接电阻的阻值(中值电阻）， 这种说法对吗？为什么？
三、欧姆表的使用步骤
• 1.机械调零 • 2.调节选择开关，选择欧姆档 • 3.红黑表笔短接，调节调零旋钮，使表的指针指 向欧姆表的零刻度-----欧姆调零 • 4.测量电阻的阻值：阻值=读数×倍率 • 5.如果指针偏转较大，说明电阻较小，应更换成 小倍率的档，重新进行欧姆调零，再进行测量 • 6.使用结束后，将选择开关调节到OFF档或交流 电压的最大档
四、用欧姆表测电阻须注意！
①选挡接着调零，②换挡重新调零， ③被测电阻隔离，④中值附近读数， ⑤示数要乘倍率，⑥手勿接触表尖， ⑦用毕拨至“交高”（交流电压最高挡）． ⑧要用多电表测量电流或电压值时，只要根据旋 钮指示的量程看表盘相对应的刻度弧线，根据读 数规则，直接读出指针指示的读数即可，而欧姆 表的刻度指示弧线只有一根，读出指针指示的读 数后必须再乘以旋钮指示的挡次倍率，才是电阻 的测量值。
五、多用电表的使用
测直流电压
测直流电流
测二极管正向电阻（左图）和反向电阻（右图）
多用电表的原理
一、多用电表的构造
问题:电压表电流表和欧姆表都有一个表头,能不能
让它们共用一个表头制成一个多用电表呢?
A
A
R1
AR2 BAB NhomakorabeaA
B
A
多量程多用电表内部电路示意图及外形图
E
E
5 4 3 2
1
6
指 针 式 多 用 电 表
A
B
二、欧姆表的原理与使用
E Rg r R1
E E I= = Rg+r+R1+Rx R内+Rx E Rx= I -R内 可见，Rx与Ｉ有着一一 对应的关系，在刻度盘上 标出与Ｉ对应的Rx的值， 就能从刻度盘上直接读出 待测电阻Rx的阻值
多用电表的原理和应用
多用电表的原理和应用1. 多用电表的概述多用电表是一种用于测量电能消耗的仪器，在现代社会中得到了广泛的应用。
它的原理是基于电流和电压的相乘关系，通过测量两者的数值并计算得出电能的消耗情况。
多用电表的应用非常广泛，从家庭用电到工业生产都可以看到其身影。
2. 多用电表的工作原理多用电表的工作原理可分为几个关键步骤：2.1 测量电流多用电表通过电流传感器测量电流的大小。
电流传感器主要分为直接接触式和非接触式两种类型。
直接接触式电流传感器需要将电流导线穿过传感器内部的孔洞，通过感应和测量电流来确定电流的数值。
而非接触式电流传感器则通过电磁感应的原理，在不接触电线的情况下测量电流的大小。
2.2 测量电压多用电表使用电压传感器测量电压的大小。
电压传感器通常采用分压原理，将电压进行分压处理后再进行测量。
分压原理是通过串联电阻将电压降低到可测量的范围内，然后通过测量电阻两端的电压来确定电压的数值。
2.3 计算电能根据电流和电压的测量结果，多用电表可以通过数学计算来得出电能消耗的数值。
通常，电能的计算公式为P = VI，其中P表示功率，V表示电压，I表示电流。
通过将电流和电压的数值代入到公式中，就可以得到电能消耗的数值。
3. 多用电表的应用3.1 家庭用电多用电表在家庭中的应用非常常见。
它可以用于测量家庭各个电器设备的电能消耗情况，帮助家庭了解各个电器设备的能耗情况，并根据实际情况进行动态调整。
这样可以有效地降低家庭用电的成本，同时也有利于节能环保。
3.2 工业生产在工业生产中，多用电表的应用更加广泛。
它可以用于监测和控制生产线上的电能消耗情况，帮助企业了解生产过程中各个环节的能耗情况。
通过对能耗的实时监测和分析，企业可以采取相应的节能措施，提高能源利用效率，降低生产成本。
3.3 公共领域多用电表还可以应用于公共领域，如商场、学校、医院等。
通过对电能消耗情况的测量和分析，可以帮助相关机构合理调整用电计划，避免电能的浪费和不必要的消耗。
多用电表的原理和使用方法
多用电表的原理和使用方法一、多用电表的结构和原理（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。
（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”，是用于测电阻的。
中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”，是用于测交流电压的，其刻度是不均匀的。
多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。
多用电表的表面还有一对正、负插孔。
红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。
另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。
二、多用电表的使用方法（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。
（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。
（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。
（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。
（3）欧姆档（欧姆表）①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。
4.2多用电表的原理与使用
( R1 R2 ) RA r ( R1 R2 ) RA
'
原理:闭合电路欧姆定律
R' R5 R6
_
G
+
E I R r r Rx
E Rx r r ' R ' I
R1 R2 R3
R4
3
4
R5 R6
r
2
1 5 S
ห้องสมุดไป่ตู้
刻度是不均匀的
_
A
+
Rx Rx 0
插入相应的插孔。
1. 测电压
1、选择开关置于直流电压档: 在电压 大小未知的情况下，应先用大量程进 行初步测定。
2、把多用电表并联在电路中，且红表 笔接高电势，黑表笔接低电势,即电流 从红表笔流入，从黑表笔流出。 3、根据表盘上相关量程的直流电压标 度读数。
2. 测电流
1、选择开关置于直流电流档: 在电流 大小未知的情况下，应先用大量程进 行初步测定。
_
G
R1
+
R2 R3 R4 R6 R5
3 2
1 S
4 5
r
3、调到哪两位置上测 量的是电阻？
4、测电阻、直流电流、 直流电压时，流流经红、 黑表笔有什么共同特点？
_
A Rx
+
B
特点：电流均从红表笔流入多用电表！
机械调零
用小螺丝刀调 节表盘下方的机械 调零螺丝，使表针
指在刻度左边“0”
的位置，再把表笔
大电阻用大档 小电阻用小档 换档重新调零 示数要乘倍率
多用电表测量二极管的正反向电阻
+
-
二极管具有单向导电性。
多用电表 的原理与使用(精心整理)

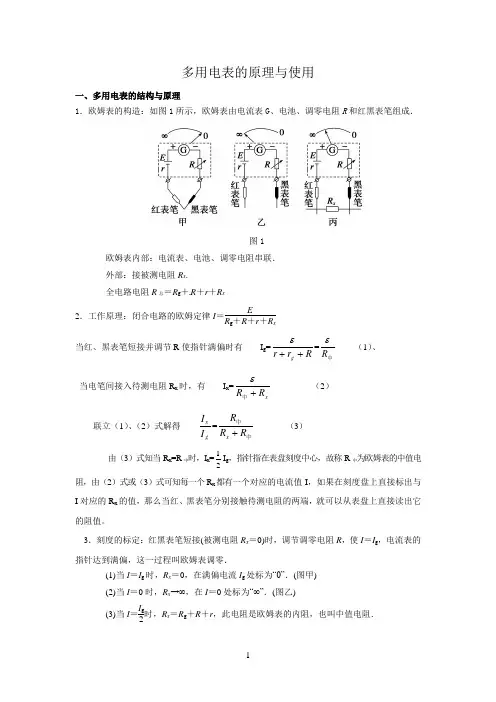

多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的 空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
多用电表的原理及其使用
多用电表的原理及其使用一、多用电表表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．表盘如图所示：上半部分为表头，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目的标识和量程．另外，还有欧姆表的调零旋钮、机械调零旋钮和表笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．二、原理欧姆表测电阻的原理是闭合电路的欧姆定律，欧姆表内部电路结构如图所示．R为调零电阻，红黑表笔短接，根据闭合电路的欧姆定律有I g=，当红黑表笔之间接有未知电阻R x时，有I=，故每一个未知电阻都对应一个电流值I．我们在刻度盘上刻出不同I对应的R x的值，所测电阻R x即可从表盘上直接读出．由于I与R的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当R x=R g+R+r时，I=，指针半偏，所以欧姆表的内阻等于中值电阻．三、内部结构多用电表是由一个小量程的电流表和若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．如图所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“-”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相应的测量端．四、练习使用多用电表1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“+”、“-”插孔．测电压：4．将选择开关置于直流电压2.5V挡，测1.5V干电池的电压．5．将选择开关置于交流电压250V挡，测220V的交流电压．测电流：6．将选择开关置于直流电流10mA挡，测量1.5V干电池与200Ω电阻串联回路的电流．测电阻：7．将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置．8．将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔．9．将选择开关置于欧姆表的“×100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较然后断开．10．选择适当的量程，测定灯泡、电炉丝和人体的电阻．11．实验完毕拔出红黑表笔，选择开关扳到“OFF”挡或交流电压最高挡．五、用多用电表探索黑箱内的电学元件六、注意事项1．欧姆表刻度盘不同于电压、电流刻度盘（1）左∞右0：电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合．（2）刻度不均匀：左密右疏．（3）欧姆挡是倍率挡，即读出的示数再乘以挡上的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”（因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处）．（4）欧姆表的读数：待测电阻的阻值应为表盘读数乘以倍率．为了减小读数误差，指针应指表盘到的部分，即中央刻度附近．2．多用电表使用的“八大注意”（1）使用前要机械调零．（2）两表笔在使用时，电流总是“红入”、“黑出”．（3）选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流．（4）电压、电流挡为量程范围，电阻挡为倍率．（5）刻度线有三条：上为电阻专用，中间为电流、电压、交流、直流共用，下为交流2.5 V专用．（6）测电阻时①待测电阻与电路、电源一定要断开．②两手一定不要同时接触两笔金属杆．③指针指中值附近较准，否则要换挡．④每换一挡必须重新欧姆调零．⑤读出示数要乘以倍率．（7）测电学黑箱时，一定要先用大量程电压挡判其内部有无电源，无电源方可用欧姆挡．（8）使用完毕，选择开关要置于OFF挡或交流电压最高挡，长期不用应取出电池．题型一：对欧姆表的使用的考查例1：某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干．回答下列问题：（1）将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔短接，进行欧姆调零．随后将图甲中多用电表的黑表笔和2（填“1”或“2”）端相连，红表笔连接另一端．（2）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为15.0kΩ和3.60V．（3）调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12.0kΩ和4.00V．从测量数据可知，电压表的内阻为12.0kΩ（4）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图丁所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为9.00V，电阻“×lk”挡内部电路的总电阻为15.0kΩ．分析：（1）欧姆表使用前一定要欧姆调零；（2）红正黑负，电流从红表笔流入电表，从黑表笔流出电表；（3）欧姆表读数等于倍率乘以表盘读数，伏特表读数要估读；（4）欧姆表测量的是外电路的总电阻，由于滑动变阻器被短路，故欧姆表读数即为电压表阻值；（5）由于半偏电流是满偏电流的一半，故欧姆表的中值电阻等于内电阻；根据闭合电路欧姆定律求解电动势．解答：（1）红正黑负，电流从红表笔流入电表，从黑表笔流出电表；电流从电压表正接线柱流入，故红表笔接触1，黑表笔接2；（2）欧姆表读数=倍率×表盘读数=1k×15.0Ω=15.0kΩ；电压表读数为3.60V；（4）由于滑动变阻器被短路，故欧姆表读数即为电压表阻值，为12.0kΩ；（5）欧姆表的中值电阻等于内电阻，故欧姆表1k档位的内电阻为15.0kΩ；根据闭合电路欧姆定律，电动势为：E=U+•r=4V+×15000=9V；故答案为：（1）2；（2）15.0 kΩ，3.60V；（3）12.0kΩ；（4）9.00V，15.0 kΩ．点评：本题关键是明确实验原理，会使用欧姆表和电压表测量电阻和电压，同时能结合闭合电路欧姆定律灵活地列式分析．。
多用电表原理图及解释
多用电表原理图及解释多用电表是一种用来测量电流、电压、功率和能量的仪器，它在电力系统中具有非常重要的作用。
下面我们将通过原理图及解释来详细介绍多用电表的工作原理和使用方法。
首先，我们来看一下多用电表的原理图。
多用电表一般由电流测量电路、电压测量电路、功率测量电路和能量测量电路组成。
电流测量电路通过电流互感器将被测电流变换为与之成正比的电压信号，然后经过放大、滤波等处理后送入显示部分。
电压测量电路则直接将被测电压信号送入显示部分。
功率测量电路通过电流、电压信号的乘积来计算功率值，并送入显示部分。
能量测量电路则通过对功率信号进行积分来计算能量值，并送入显示部分。
整个多用电表的原理图可以简单表示为一个输入端，一个测量电路，一个显示部分。
接下来，我们来解释一下多用电表的工作原理。
当被测电流或电压进入多用电表时，电流测量电路和电压测量电路将分别对其进行测量，并将测量结果送入显示部分。
同时，功率测量电路和能量测量电路也将根据测量的电流和电压信号计算出功率和能量值，并送入显示部分。
通过显示部分，我们可以清晰地看到被测电流、电压、功率和能量的数值。
这样，我们就可以通过多用电表来准确地测量电力系统中的各种参数。
在使用多用电表时，我们需要注意一些事项。
首先，要选择合适的量程，确保被测电流、电压在多用电表的量程范围内。
其次，要注意接线的正确性，避免接反或接错线导致测量不准确。
最后，使用过程中要小心操作，避免将多用电表摔落或与其他硬物碰撞，以免损坏仪器。
总之，多用电表作为电力系统中的重要测量仪器，在工业生产和科研实验中有着广泛的应用。
通过原理图及解释，我们对多用电表的工作原理和使用方法有了更深入的了解，相信在实际使用中能更好地发挥其作用。
多用电表原理及其应用
多用电表原理及其应用
多用电表原理及其应用
1. 测量原理
多用电表可以用来测电流、电压、电阻等，并且每一种测量都有几个量程.多用电表测电流和电压所依据的原理是串、并联电路的特点及部分电路的欧姆定律.欧姆表即是多用电表的电阻测量挡.欧姆表测电阻所依据的原理是闭合电路的欧姆定律.欧姆表R为调零电阻.当红、黑表笔相接进行欧姆调零时，通过调节R使表头指针满偏，根据闭合电路欧姆定律有;当红、黑表笔间接有未知电阻Rx时，有I1，故每一个未知电阻都对应一个电流值I，我们在刻度盘上直接标出与I对应的Rx的值，根据表头指针偏转的位置，即可从表盘刻度直接读出所测电阻的值.当Rx等于欧姆表内阻，即
Rx=R+RA+r时，I=I/2，指针半偏，所以把等于欧姆表内阻的这一阻值又叫做欧姆表的中值电阻R中.
2. 使用和操作
（1）机械调零将红、黑表笔分别插入“+”“-”插孔中.不管是测量电流、电压还是电阻，测量前都要检查多用电表的指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转机械调零旋钮（定位螺丝），直到指针指零为止. （2）测电压、电流测量的方法和注意的问题与用单独的电表测量时基本一样.测电流时将选择开关拨至电流挡，根据估计电流的大小选取适当的量程.当电流难以估计时,
应取出表内的电池.。
物理高二多用电表知识点
物理高二多用电表知识点多用电表是物理高中教学中常见的实验仪器，用来测量电路中电流、电压和电阻的值。
在物理学习中，掌握多用电表的使用方法和相关知识点非常重要。
以下是物理高二多用电表的常见知识点：知识点一：多用电表的类型和工作原理多用电表通常分为两种类型：模拟式多用电表和数字式多用电表。
模拟式多用电表使用旋钮或指针显示电流、电压和电阻的值，而数字式多用电表通过数码显示屏直接显示数值。
多用电表的工作原理是基于欧姆定律和电流表、电压表和电阻表的工作原理。
电流表通过串联在电路中，测量电路中通过的电流值；电压表通过并联在电路中，测量电路中的电压值；电阻表通过连接在电路中直接测量电阻值。
知识点二：多用电表的使用方法首先，选择合适的量程。
量程是指多用电表能够测量的最大值，如果电流、电压或电阻超过了量程，将会损坏多用电表。
因此，在测量前要先选择合适的量程，确保能够正常测量。
其次，正确接线。
根据测量的物理量，将多用电表的表头与电路正确连接。
对于电流测量，多用电表要与电路串联，接在电路的通路上；对于电压测量，多用电表要与电路并联，接在电路的两端；对于电阻测量，多用电表要与电路断开连接，直接接在待测电阻的两端。
最后，读数并记录。
使用多用电表进行测量后，要根据测量结果读取相应的数值，并记录在实验或计算中使用。
知识点三：多用电表的注意事项在使用多用电表时，需要注意以下事项：1. 保持仪器干燥和清洁。
多用电表是一种精密仪器，应放置在干燥无尘的环境中，避免水分和灰尘对仪器造成损害。
2. 避免超载使用。
在使用多用电表时，要根据待测电流、电压和电阻的范围选择合适的量程，避免超过多用电表的量程，以免造成损坏。
3. 注意测量连接的稳固性。
多用电表与电路连接时应保持稳固，避免接触不良或短路现象导致测量误差或仪器损坏。
4. 阅读使用说明书。
在使用多用电表之前，应仔细阅读使用说明书，了解仪器的使用方法、安全事项和维护保养等。
知识点四：常见实验中的多用电表应用多用电表在物理实验中具有广泛的应用，以下是其中几个常见的应用实例：1. 测量电阻：通过多用电表的电阻档测量待测电阻的阻值，可以用于确定电子元器件的性能和电路中的电阻值。
多用电表的原理与使用教学-资料
2．注意事项 (1)多用电表在使用前，应先观察指针是否指在电流表的
零刻度处，若有偏差，应进行机械调零． (2)测量时手不要接触表笔的金属部分，测量电路中的电
阻时应将其与其他元件和电源断开，否则所测为待测 电阻与其他元件电阻连接后的等效电阻，测得的电阻 值会变小．
(3)合理选择量程，使指针尽可能指在中间刻度线附近， 若指针偏角太大，应改换低挡位，若指针偏角太小， 应改换高挡位．
r Ig
5103
300Ω
E
1.5
RxI r2103
30045Ω0
2020/1/30
三、使用多用电表测电阻的步骤及注意事项 1．测电阻的步骤 (1)机械调零：使用前若表针没有停在左端“0”位置，
要用螺丝刀转动调零螺丝，使指针指零． (2)选挡：估计待测电阻的大小，旋转选择开关，使其尖
1．功能：多用电表也叫“万用表”，是一种集测量交流 与直流_电__流__、_电__压__和_电__阻___等功能于一体的测量仪器， 它具有用途多、_____量___程、广_____使__用__方_等便特点． 2．内部构造：多用电表的核心是一只直流灵敏 ___电__流__计__G____，即“表头”．与电阻、拨动开关等组成 不同的测量电路．
2020/1/30
(2)多用电表指针的位置如图6所示,若选择开关处在 下面表格中所指的挡位,则相应的读数是多少?请填在 表中.
所选择的挡位
指针 读数
电阻×100 Ω 1.2 kΩ
直流电流100 mA 56mA
直流电压5 V 2.82 V
2020/1/30
图6
在正确操作的情况下:
(1)若选择开关的位置如箭头a所示,则测量
练习1、用图示的多用电表正确测量了一个10 Ω的电阻后,需 要继续测量一个阻值大约是3 kΩ的电阻,在用红、黑表笔接 触这个电阻两端之前,以下哪些操作是必须的,请选择其中有
多用电表原理及使用讲解
3、结构： ①表头 ②电池 ③调零电阻 ④刻度盘 ⑤红、黑表笔
∞
50 40 100 200 1K500
30 20 15 10
5 0
Ω
Ω I E r
g
G
Rg
R
注意：欧姆表的黑表笔跟表内电池的正极相连。 红表笔跟表内电池的负极相连。
问题：我们都知道，电表只有能够偏转到中值附 近时，测量才比较准确。但现在手头有两个电阻， 一个大约20欧姆，一个大约4000欧姆，为了使 用欧姆表进一步测量，我们应该提供什么样的欧 姆表才能满足要求？
D 、 H 、 F；
A 、 H 、 G、 E
练习2、一多用电表的电阻挡有三个倍率,分别是 ×1、×10、×100.用×10挡测量某电阻时,操作步骤正
确,发现表头指针偏转角度很小,为了较准确地进行测量,
100 挡.如果换挡后立即用表笔连接待测电阻 应换到× ______ 进行读数,那么缺少的步骤是 重新调零 .
3 、测量结束后， 要将选择开关旋 转到交流电压最 大档处或“OFF” 或交流电压最大 处，以保护多用 电表。
测量电阻（欧姆档的使用）：
1）、机械调零：多用电表在使用前，应观察指针是否指电 表的零刻度（即电阻的无穷大处），如果有偏差，调节定位 螺丝，使指针指到零刻度；
2）、选择合适欧姆挡倍率的方法——应使用指针尽量指在 表盘中间位置附近；一般选比被测电阻的估计值低一个数 量级，如估计值为200Ω就应该选×10的倍率。 3）、欧姆调零：选择欧姆档后，先两笔短接进行电阻调零， 然后再将两笔并接在待测电阻两端，进行测量。若调不到零， 更换电池。 4）、换用欧姆挡的另一倍率后，一定要重新进行欧姆调零， 然后再进行测量。 5）、欧姆表的读数：待测阻值为Rx＝表针示数×欧姆档倍率 6）、测量完毕，要把表笔从测试孔中拔出，选择开关应 置于“ＯＦＦ”挡或交流电压最高挡，如果长期不用多用 电表，还应该把电池取出；
多用电表-的原理与使用(精心整理)
多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝ER g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻． 由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的图2空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
多用电表的原理多用电表的使用说明
多用电表的原理多用电表的使用说明
电流表既可以改装成电压表，又可以改装成量程较大的电流表，也可以改装成欧姆表。
如将它们适当组合起来，它们可以共用一个表头，就成为一个多用电表。
下面对多用电表的定义，用途，分类，使用说明的详细介绍说明。
多用电表的原理多用电表的使用说明
用途
测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。
多用电表分类
有普通多用电表和数字式多用电表。
使用说明
使用时要注意量程，不用时要将选择开关旋转到OFF挡或交流电压最高挡或把开关置于欧姆档。
开始测量前需进行机械调零，用螺丝刀旋动表面旋钮，使指针指向零刻度位置
多用表的原理
多用电表是一种多用仪表，一般可用来测量直流和交流电流，直流和交流电压以及电阻等，并且每种测量都有几个量程。
⑴测量直流电流、直流电压的原理和直流电流表、直流电压表的原理相同。
⑵测量电阻。
多用电表的原理和使用
3
5 Ω
（1）欲使I=Ig则R1= 142Ω . （2）若I=3mA,则Rx= 350Ω .
1
（3）若I=5mA,则Rx= 150Ω .
（4）任意刻度 Rx= Ｉ －150Ω
开始
1.5V
制作：金迎时
1-75
4
Rx
讨论：I=E/[(Rg+R0+r)+RX] Ig=E/(Rg+R0+r) 1、I=0→RX= 2、I=Ig/2→RX=Rg+R0+r 3、I=Ig/4→RX=3(Rg+R0+r) 4、I=3Ig/4→RX=(Rg+R0+r)/3 5、I=Ig/n→RX=(n-1)(Rg+R0+r)
3.怎样用多用电表测量二 极管的正反向电阻?测量中 应注意什么？
五、讨论
1.在使用多用电表时还有哪些问题是要注意的？ 2.两位同学用过电表后开关的位置分别如图所示， 哪位同学的习惯好些？为什么？
三、实验
1.怎样用多用电表测量小灯泡的电压?测量中应 注意什么？
如图，用直流电源对小灯泡正常 供电,将多用电表的选择开关旋至直 流电压挡，其量程应决于小灯泡两端 电压的估计值。 用两表笔分别接触灯泡两端的接 线柱，注意红表笔接触点的电势应比 黑表笔高。根据表盘上相关量程的直 流电压标度读数，这就是小灯泡两端 的电压。
Ω表
122 Ω
1.50k Ω
一、了解多用电表
指针式多用电表
数字式多用电表
1-75
25
1-75
26
9、某人用多用表×100Ω档 按正确步骤测量一电阻阻值， 指针指示位置如图4，则这 电阻值 1.20×．如果要 103Ω 用这多用表测量一个约200Ω 的电阻，为了使测量比较精 确、选择开关应选的欧姆档 是______ ×10
《多用电表的原理与使用》
将表笔并联在待测电压的两端，注意正负极的连接。 选择合适的电压档位，确保电压值在电表量程范围内。 注意：测量时应确保电路中无大电容或大电感，以免影响测量结果。
测量电感与电容
对于电容的测量
将电表置于适当的电容档位，将电表 笔与电容连接，读取测量结果。
对于电感的测量
注意
在测量电容或电感时，应确保电路处 于断路状态，以免损坏电表或影响测 量结果。
测量误差大
可能是由于电阻元件老化或表头灵敏度降低，需 要更换相应元件或校准表头。
开关失灵
可能是由于开关触点氧化或机械磨损，需要清洁 触点或更换开关。
电池更换与保养
电池型号与规格
确保使用与多用电表相匹配的电池型号和规格，避免使用劣质或 过期电池。
更换时机
当电池电量明显不足，导致多用电表测量误差增大时，应及时更换 电池。
扩展功能
一些高端多用电表还具备其他扩展功 能，如真有效值测量、自动量程切换 等，以满足更广泛的测量需求。
பைடு நூலகம்3
多用电表的使用方法
测量前的准备
了解电表量程
在开始测量之前，需要了解待测 量的量程，选择合适的电表档位。
校准电表
在测量前，应先对电表进行校准， 以确保测量结果的准确性。
检查表笔
确保表笔完好无损，接触良好，如 有损坏应及时更换。
《多用电表的原理与使用》
$number {01}
目 录
• 多用电表简介 • 多用电表的结构 • 多用电表的使用方法 • 多用电表的维护与保养 • 多用电表的应用实例 • 多用电表的常见问题与解答
01
多用电表简介
定义与用途
定义
多用电表是一种多功能、多量程 的测量仪表，可以同时测量电流 、电压、电阻等多种电学量。
多用电表的原理与使用
多用电表的原理与使用[知识准备]1．多用电表的原理（1）多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫“万用表”，是一种集测量与电压、和电阻等功能于一体的测量仪器．（2）多用电表的原理：如图是多用电表电路图．①多用电表的核心是一只直流灵敏电流计G（即表头）、电阻与拨动转换开关等部分组成．②将选择开关拨至触点1或2为直流测量端．③将选择开关拨至触点3或4为直流测量端．④将选择开关拨至触点5为测量端．（3）多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理．注意读数时要读取跟选择开关挡位相对应的刻度值．②多用电表电阻挡（欧姆档）测电阻的设计原理是闭合电路欧姆定律．如图所示，R6为可变电阻，（R5 +R6）= R′，为“调零电阻”．当待测电阻R x接入公共端和测量端“5”后，形成闭合电路，可以根据R x与电路电流I的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻R x的阻值．I 当未接入电阻时（断路状态，R x →∞）电流I=0，指针不偏转，表盘最左端指示电阻为∞处．II 当两表笔直接相连时（短路状态，R x =0）电流I为满偏电流，指针指到最大值，表盘最右端指示电阻为0处．2．多用电表的表面结构:如图所示．（1）上半部分为表盘，共有三条刻度线．①最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的．③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的．（2）下半部分为选择开关，周围标有测量功能的区域和量程．将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻．（3）多用电表表面还有一对正、负插孔．红表笔插“＋”插孔，黑表笔插“－”插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在左端“0”刻线．注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极．3．练习使用多用电表（1）准备①观察多用电表的外形，认识选择开关的测量项目及量程；②检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；③将红、黑表笔分别插入“＋”、“－”插孔；（2）测电压①将选择开关置于直流电压2.5V挡，测干电池的电压；②将选择开关置于交流电压250V挡，测220V的交流电压；（3）测电流：将选择开关置于直流电流挡，测量1直流电路的电流；（4）测电阻①将选择开关置于欧姆表的“Ω”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置．②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔．4．欧姆表测电阻的一般步骤：机械调零→估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小→若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位→换挡后再次进行调零，进行测量，记录数据→测量结束后，应把开关旋到“OFF”挡，或交流电压最高挡．5．使用多用电表的注意事项（1）多用电表在使用前，一定要观察指针是否指向电流的零刻度．若有偏差，应调整机械零点；（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；（4）欧姆表档位的选择：欧姆表两表笔断开时，指针指在“∞”，两表笔短接时，指针指在“0”，理论上讲0～∞的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数．欧姆表指针指在中值附近时比较精确．所以测量时应选择合适的档位，使指针偏转在中值附近时再读数；（5）换用欧姆档的量程时，一定要重新调整欧姆零点；（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡．长期不用，应将多用电表中的电池取出．。
多用电表的原理和使用
×1k
（3）现用伏安法测量（1）问中的那个定值电阻Rx 的阻值（约为20~30 Ω ）。所供器材如下： 电压表V（量程0~15V，内阻20 kΩ ）， 电流表A1（量程0~50mA，内阻20 Ω ） 电流表A2（量程0~30mA，内阻4 Ω ） 滑动变阻器R（最大阻值为50Ω，额定电流为1A） 直流电源E（电动势约9V，内阻约0.5 Ω ）,电键K 连线用的导线若干根。 在以上器材中选出适当的器材， V 画出电路图，要求在图上标出 A2 所选器材的符号。 RX R 解如图示
4、用欧姆表判定二极管的好坏： 欧姆表的黑表笔跟表内电池的正极相连。红表笔跟 表内电池的负极相连。 好的二极管正极接黑表笔、负极接红表笔时电阻应 很小，负极接黑表笔，正极接红表笔时电阻应很大， 否则就不是好二极管。 二极管的单向导电性可用来整流(把交流电变成直 流电)、检波、稳压等。 Ω表 Ω表
1.
多用电表的原理和使用
一、欧姆表
1、结构： ①表头 ②电池 ③调零电阻 ④刻度盘 ⑤红、黑表笔
∞
50 40 100 200 1K500
30 20 15 10
5 0
Ω
Ω I E r
g
G
Rg
R
注意：欧姆表的黑表笔跟表内电池的正极相连。 红表笔跟表内电池的负极相连。 用欧姆表判别二极管好坏时用到这一点。
三、多用电表的使用
1、测量直流电压 ①、机械调零；
②、选挡：将功能开关旋转到直流电压档；
③、根据待测电压的估计值选择量程，如果难以估测电压值， 应按照从大到小的顺序，先将选择开关旋转到最大量程上测试， 然后再根据测出的数值，重新确定适当的量程再进行测量； ④测量时，用红、黑表笔使多用表跟待测电路并联，注意使电 流从“+”插孔流入多用电表，从“-”插孔流出多用电表，检查 无误后再闭合开关S； ⑤根据档位所指的量程以及指针所指的刻度值，读出电压表的 示数，若选用的量程在表盘上没有对应的刻度，则根据比例关 系读取数值。
多用电表知识点总结
多用电表知识点总结多用电表是一种用于测量电能消耗的仪器，用以记录电能的使用量和费用。
它是电力行业中的重要工具，可以用于监测家庭、商业和工业用电情况。
多用电表的设计和功能因国家和地区的不同而有所差异，但是它们都具有相似的基本原理和操作方法。
本文将总结多用电表的基本知识点，包括工作原理、类型、安装和维护等方面。
一、工作原理多用电表的工作原理是基于电流和电压的测量。
当电流通过多用电表时，它会使得电动表盘或数字显示屏显示相应的数值，这个数值代表了用电的量。
在电动机中，多用电表的转子受到电流的作用，从而开始运转，运转的速度与电流的大小成正比。
通过测量电磁场的变化，可以得出电流的大小。
同样的，电压也可以通过多用电表来测量，电压的大小与显示的数值成正比。
综合电流和电压的测量结果，就可以得出电能的使用量。
二、类型根据使用场景和功能特点，多用电表可以分为家用电表、商用电表和工业用电表。
家用电表通常是一种机械式的仪器，它通过电动表盘来显示用电量。
商用电表和工业用电表通常是一种数字式的仪器，它们可以记录更多的数据，并且拥有更高的精度。
此外，多用电表还可以根据外部结构和接线方式来分类，例如，有单相电表、三相电表等。
三、安装安装多用电表需要遵循一系列的规定和操作步骤。
首先，安装位置必须符合相关标准，以保证安全和准确性。
其次，安装人员必须具备相关的资质和技能，以确保安装操作的质量。
在安装过程中，必须严格按照说明书的要求进行操作，同时要注意避免碰撞和污染。
从安装完成后，还需要进行严格的检查和测试，以验证多用电表的工作状态。
四、维护多用电表的维护是确保其正常运行的关键。
定期的维护可以发现潜在的故障，并且可以延长电表的寿命。
维护包括清洁、校准、检测等多个方面。
首先，要定期清洁多用电表的外部和内部。
其次，要进行定期的校准和检测，以确保其测量的准确性。
在维护过程中，需要使用专业的工具和设备，确保安全。
五、应用多用电表在电力行业中有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多用电表的原理和使用方法
一、多用电表的结构和原理
（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。
（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“”，右端标有“0”，是用于测电阻的。
中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”，是用于测交流电压的，其刻度是不均匀的。
多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。
多用电表的表面还有一对正、负插孔。
红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。
另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。
二、多用电表的使用方法
（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。
（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。
（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。
（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。
（3）欧姆档（欧姆表）
①使用欧姆档操作要点的口诀：
开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；
接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；
每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。
②使用多用电表“十二忌”：
A、忌不调零就使用多用电表。
B、忌搞错连接方式。
测电压需并联，测电流需串联。
C、忌搞反直流电流方向。
直流电要从正极测试笔插孔流入，从负极测试笔插孔流出。
D、忌用手接触测试笔的金属杆。
特别在测电阻时，更应注意不要用手接触测试笔的金属杆。
E、忌直流电档测交流电。
F、忌用多用电表测不是50Hz的交流电。
普通多用电表的交流电档是按50Hz设计的，不能准确测量其他频率的交流电。
G、忌不进行调零，就用多用电表测电阻值。
H、改换欧姆档量程后，忌不重新调零。
I、忌把电池装反。
J、忌把电阻同其他电路连在一起测量。
K、忌把电池装在多用电表内长期不用。
L、多用电表内不用时，忌把选择开关置于欧姆档。
