OBD协议数据流说明

OBD协议数据流说明

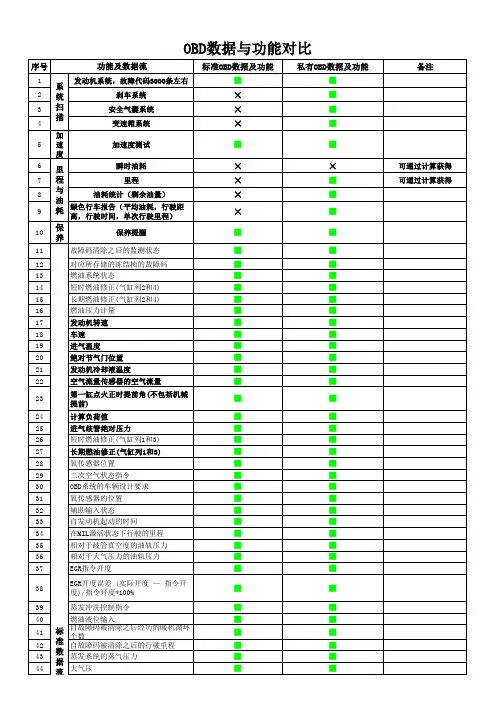

需要确认的问题：

1、支持的车型？

2、油耗、里程读取？

3、OBD协议中是否支持读取和控制车门窗的状态信息？

5

1、

ECU 2、

+

注：PID：OBD系统输出的每个参数都对应一个使用16进制表示的PID(ParameterIdentification)，即参数标识。

PID$01故障码清除之后的监测状态

PID$05发动机冷却液温度

PID$0C发动机转速可以读取实时转速或者故障时转速。

数据类型：data/4rpm(0

PID$0D车速可以读取实时车速或者故障时车速。

数据类型：datakm/h(0

PID$2F?燃油液位输入读出油箱剩余油量与油箱容量的百分比

读取详细OBD数据流见下面二。

5、比较本人整理的ISO15031-5和北京金奔腾科技公司的OBD协议数据流：金奔

腾提供OBD数据流比本人整理的更详细。

一、OBD系统输出信息的模式/服务（出处参考ISO15031-5协议标准）

问当前排放相关的一些基本参数的数据值。这些参数包含系统的一些模拟输入和输出量，数字输出和输出量，以及系统状态信息等。这些参数是车辆和发动机以及OBD系统本身最重要的信息，

它们是实时刷新的。

Mode2:请求冻结祯数据

模式2的目的是访问保存在冻结桢中的排放相关的数据。所谓冻结桢，指的是故障在首次出现的瞬间，车辆和发动机的一些最重

要的参数值。

Mode3：请求排放相关的动力系诊断故障码

模式

模式

处于ON的状态下能够执行。大部分ECU在发动机运转的时候也可

进行此操作。

Mode5：请求氧传感器检测测试结果

模式5输出的信息是氧传感器的信息，其中既包含氧传感器的特

性参数（常数，决定于选用的氧传感器本身），还包括氧传感器的

一些评价指标的测试结果。

Mode6：请求非连续监控的测试结果

模式6输出的是OBD系统对某个部件/系统的非连续监测结果。

Mode7：请求连续监测系统OBD测试结果

二、OBD数据流(本人根据ISO15031-5协议整理的协议)

下面是Mode1和Mode2所输出的信息

PID$00

•PID$01故障码清除之后的监测状态

•PID$02对应所存储的冻结桢的故障码

•PID$03燃油系统状态

•PID$04计算负荷值

•PID$05发动机冷却液温度

)

•PID$13氧传感器位置

•PID$14—PID$1B传统0到1V氧传感器输出电压(Bx-Sy)及与此传感器关联的短时燃油修正(Bx-Sy)

•PID$1C?OBD系统的车辆设计要求

•PID$1D氧传感器的位置

•PID$1E辅助输入状态

•PID$1F自发动机起动的时间

PID$20

•PID$21在MIL激活状态下行驶的里程

•和•*100%

•和

电流

•PID$3C催化器温度B1S1

•PID$3D催化器温度B2S1

•PID$3E催化器温度B1S2

•PID$3F催化器温度B2S2

PID$40

•PID$41当前驾驶循环的监测状态•PID$42控制模块电压

•PID$43绝对负荷值

•PID$51当前车辆使用的燃料类型•PID$52酒精在燃料的百分比•PID$53蒸发系统蒸气压力绝对值•PID$54蒸发系统蒸气压力

•PID$55第二个氧传感器的短时燃油修正(Bank1和Bank3) •PID$56第二个氧传感器的长期燃油修正(Bank1和Bank3) •PID$57第二个氧传感器的短时燃油修正(Bank2和Bank4) •PID$58第二个氧传感器的长期燃油修正(Bank2和Bank4)

•PID$59油轨绝对压力

CAN的ID PCIMODEPID

标准：7DF?? 01? 01?0d?00?00?00?00?00

扩展：18DB33F101?01?0d?00?00?00?00?00 数据域:PCI+MODE+PID，其中PCI表示协议控制信息的字节数量

•01----Mode1:请求动力系当前数据;PID0D----车速

四、北京金奔腾汽车科技公司提供标准OBD数据流：

数据流名称:原始数据单位

000故障码存储数量||

001故障指示灯状态||

002支持失火监测||

003支持燃油系统监测||

004支持综合部件监测||

005失火监测准备就绪||

031短期燃油修正(缸组2)||%

032长期燃油修正(缸组2)||%

033燃油压力||kPaG

034进气歧管绝对压力||kPaA

035发动机转速||RPM

036车速||km/h

037点火正时||°

038进气温度||℃

039空气流量||g/s

040节气门位置||%

041二次空气请求||

042氧传感器位置||

043氧传感器输出电压(缸组1,传感器1)||V 044短期燃油修正(缸组1,传感器1)||% 045氧传感器输出电压(缸组1,传感器2)||V 046短期燃油修正(缸组1,传感器2)||% 047氧传感器输出电压(缸组1,传感器3)||V 048短期燃油修正(缸组1,传感器3)||% 049氧传感器输出电压(缸组1,传感器4)||V 050短期燃油修正(缸组1,传感器4)||%

076当量比(λ)(缸组2,传感器2)|| 077氧传感器电压(缸组2,传感器2)||mV 078当量比(λ)(缸组2,传感器3)|| 079氧传感器电压(缸组2,传感器3)||mV 080当量比(λ)(缸组2,传感器4)|| 081氧传感器电压(缸组2,传感器4)||mV

082废气再循环指令||%

083废气再循环错误||%

084燃油蒸气净化||%

085燃油液位输入||%
