CISCO路由器光接口类型与光功率总结光纤基础知识
H3C华为惠普思科交换机路由器常见网络接口与线缆
12345678
Side 2
8
设备连接方式
主机
主机
路由 器
交换机普 通口
交换机级 连口
N/A N/A Normal N/A
交换机光 口
SC/ST SC/ST N/A N/A
cross cross normal norm al N/A cross Normal
路由器 cross cross normal 交换机 norm 普通口 al 交换机 N/A 级连口
常见局域网类型
以太网（ Ethernet ） 令牌总线网（ Token Bus ） 令牌环网（ Token Ring ） FDDI
4
以太网的类型Leabharlann 10M 以太网（标准以太网） 100M 以太网（快速以太网） 1000M 以太网（千兆以太网） 10000M以太网（万兆以太网）
5
10M以太网接口
10Base-T
使用最广泛的局域网标准之一 使用双绞线作为物理传输介质
10Base5
曾经广泛应用于主干局域网 使用粗同轴电缆作为物理传输介质
10Base2
使用细同轴电缆作为物理传输介质
6
10Base-T的物理介质
21
光纤通信系统的基本构成
光源是光波产生的根源。 光纤是传输光波的导体。 光发送机的功能是产生光束，将电信号转变成光信 号，再把光信号导入光纤。 光接收机的功能负责接收从光纤上传输的光信号， 并将它转变成电信号，经解码后再作相应处理。
Optical transmitter Optical receiver Optical transmitter Optical receiver
Cisco路由器网络接口解析大全
路由器网络接口解析大全Router#show interface e0/0Ethernet0/0 is up, line protocol is downHardware is AmdP2, address is 0009.4375.5e20 (bia 0009.4375.5e20)Internet address is 192.168.1.53/24MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec,reliability 172/255, txload 3/255, rxload 39/255Encapsulation ARPA, loopback not setKeepalive set (10 sec)ARP type: ARPA, ARP Timeout 04:00:00Last input never, output 00:00:07, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0Queueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored0 input packets with dribble condition detected50 packets output, 3270 bytes, 0 underruns50 output errors, 0 collisions, 2 interface resets0 babbles, 0 late collision, 0 deferred50 lost carrier, 0 no carrier0 output buffer failures, 0 output buffers swapped out(1) 接口和活动状态在上面的显示中，内容表示硬件接口是活动的，而处理行协议的软件过程相信次接口可用。

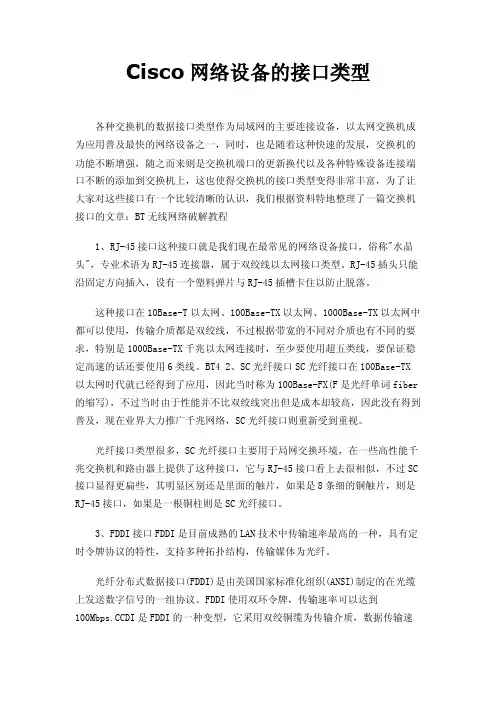

Cisco网络设备的接口类型
Cisco网络设备的接口类型各种交换机的数据接口类型作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：BT无线网络破解教程1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
BT4 2、SC光纤接口SC光纤接口在100Base-TX 以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber 的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC 接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。
光纤知识点总结(5-9章)
光纤知识点（5-9章）第五章知识点1.数字传输体制有两种：是不同的传输体制协议。
SDH（同步数字传输体制）PDH（准同步数字传输体制）2. SDH对模型的下列几个方面做了规定：（1）网络节点接口（2）同步数字体系的速率（3）帧结构。
（1）网络节点接口传输设备：光缆传输系统设备；微波传输系统设备；卫星传输系统设备。
网络节点：只有复用功能（简单）；复用、交叉连接多种功能（复杂）。
（2）速率：同步传输模块：STM-N，N＝1、4、16 等。
STM-1 155.520Mbit/s 155Mbit/sSTM-4622.080Mbit/s 622Mbit/sSTM-16 2488.320Mbit/s 2.5Gbit/sSTM-64 9953.280Mbit/s 10Gbit/sSTM-256 39813.12Mbit/s 40Gbit/s（3）帧结构：SDH 帧为块状帧结构，共有9 行，270 列，以字节为单位。
一个STMN 帧有9 行，每行由270×N 个字节组成。
这样每帧共有9×270×N 个字节，每字节为8 bit。
帧周期为125μs，即每秒传输8000 帧。
对于STM1 而言，传输速率为9×270×8×8000=155.520 Mb/s 。
字节发送顺序为：由上往下逐行发送，每行先左后右。
（结构图见书127页，重点）3.STM-N 帧包括三个部分：SOH、AU-PTR、PAYLOAD（结构图见书127页，重点）（1）段开销SOH：RSOH，再生段开销：1～3 行。
MSOH，复用段开销：5～9 行。
区别：监管范围不同。
如：若光纤上传输2.5G 信号，RSOH 监控STM-16 整体的传输性能。
MSOH 监控每一个STM-1 的传输性能。
（2）管理指针AU-PTR：指示净负荷PAYLOAD 中信息的起始字节位置，便于接收端从正确的位置分解出有效传输信息。
光接口类型和参数
光接口类型和参数光接口类型和参数 (1)1 光纤的种类 (1)2 光接口类型 (2)3 光接口参数 (3)1光线路码型 (3)2 S点参数——光发送机参数 (4)3 R点参数——光接收机参数 (5)小结 (5)习题 (6)目标：掌握光接口的类型。
掌握光接口的常用参数的概念及相关规范。
传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。
而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。
为此，必须实现光接口的标准化。
6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。
当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。
1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
光纤及光纤接口知识PPT课件
第7页/共25页
插针是一个带有微孔的精密圆柱体，其主要尺寸如下： 外径 Ф2.499±0.0005mm 外径不圆度 ＜0.0005mm 微孔直径 Ф126±0.5μm 微孔偏心量 ＜1μm 微孔深度 4mm 或 10mm 插针外圆柱体光洁度 ▽14 端面曲率半径 20-60mm
插针的材料有不锈钢、全陶瓷、玻璃和塑料几种。现在市场上用得最多 的是陶瓷，陶瓷材料具有极好的温度稳定性，耐磨性和抗腐蚀能力，但价 格也较贵。塑料插头价格便宜，但不耐用。
回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反 射的抑制能力，其典型值应不小于25dB。实际应用的连接器，插针表面 经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。
（2）互换性、重复性 光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般
第9页/共25页
光纤的各种接头如下图所示：
FC connector
SC connector
LC connector
ST connector
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：
“/”前面部分表示尾纤的连接器型号 , “/”后面表明光纤接头截面工艺，即研磨方 式。
• 连接器是SC
• （2）何为SFP？ SFP是SMALL FORM PLUGGABLE的缩写，可以简 单的理解为GBIC的升级版本。SFP模块体积比GBIC 模块减少一半，可以在相同的面板上配置多出一倍以 上的端口数量。SFP模块的其他功能基本和GBIC一致。 有些交换机厂商称SFP模块为小型化GBIC（MINIGBIC）。 目前已经成为主流的光纤模块，速率主要 为155M，100M，GE，2.5G
ST、SC、LC、FC接头区别全面
ST、SC、FC、LC光纤接头区别2012-03-14 22:28:19| 分类：默认分类| 标签：|举报|字号大中小订阅gbic是光接口，可以理解是插光纤的接口，有可能是cisco专有的接口类型；fc、sc、st并不是单、双模的意思，mm多模，sm单模；fc、sc、st是光纤的三种接头类型，也就是光纤的头子，目前见到cisco 的gbic都要接sc接头。
fc和st是圆头，st是方头；至于lc么，是光纤头的一种类型，和其它的不同，可以认为是定义光纤未端是突出来的还是凹进去的一种标准。
简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
光纤基础知识详解
光纤基础知识一、光纤的构造、种类、接线、规格光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。
玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。
玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。
石英玻璃非常脆弱，因此覆有保护涂层。
通常有三种典型的光纤涂敷层。
一次涂敷光纤覆有直径为0.25毫米紫外线固化丙烯酸树脂涂敷层的光纤。
其直径非常小，增加了光缆内可容纳光纤的密度，使用非常普遍。
二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。
光纤表面覆有直径为0.9毫米的热塑性树脂。
与0.25毫米的光纤相比，其具有更坚固，易操作的优点。
广泛应用于局域网布线及光纤数量较少的光缆。
带状光纤带状光纤提高了连接器组装的效率，有利于多芯融接，从而提高了作业效率。
带状光纤由4根、8根或12根不同颜色的光纤组成,芯纤数最大可达1,000根。
光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤。
使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。
光纤种类以下是对最常用的通信光纤种类的描述。
MMF（多模光纤）- OM1光纤或多模光纤（62.5⁄125）- OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125））SMF（单模光纤）- G.652（色散非位移单模光纤）- G.653（色散位移光纤）- G.654（截止波长位移光纤）- G.655（非零色散位移光纤）- G.656（低斜率非零色散位移光纤）- G.657（耐弯光纤）只要光预算允许，技术上来讲,任何合适的光纤都可应用于FTTx技术，但FTTx技术最常用的光纤为G.652和G.657。
G.651（多模光纤）G.651主要应用于局域网，不适用于长距离传输，但在300至500米的范围内，G.651是成本较低的多模传输光纤。
思科光模块介绍
思科光模块介绍思科GBIC封装光模块WS-G5484 GBIC多模光模块(850nm-1.25Gb/s-550M-SC)WS-G5486 GBIC单模光模块(1310nm-1.25Gb/s-10KM-SC)WS-G5483 GBIC电口模块(1.25Gb/s-100M-RJ45)WS-G5487 GBIC单模光模块(1550nm-1.25Gb/s-80KM-SC)CWDM-GBIC-1470 CWDM GBIC单模光模块（1470nm-1.25Gb/s-80KM-SC）CWDM-GBIC-1490 CWDM GBIC单模光模块（1490nm-1.25Gb/s-80KM-SC）CWDM-GBIC-1510 CWDM GBIC单模光模块（1510nm-1.25Gb/s-80KM-SC）CWDM-GBIC-1530 CWDM GBIC单模光模块（1530nm-1.25Gb/s-80KM-SC）CWDM-GBIC-1550 CWDM GBIC单模光模块（1550nm-1.25Gb/s-80KM-SC）CWDM-GBIC-1570 CWDM GBIC单模光模块（1570nm-1.25Gb/s-80KM-SC）CWDM-GBIC-1590 CWDM GBIC单模光模块（1590nm-1.25Gb/s-80KM-SC）CWDM-GBIC-1610 CWDM GBIC单模光模块（1610nm-1.25Gb/s-80KM-SC）思科SFP封装光模块GLC-SX-MM SFP多模光模块(850nm-1.25Gb/s-550M-LC)GLC-LH-SM SFP单模光模块(1310nm-1.25Gb/s-10KM-LC)GLC-ZX-SM SFP单模光模块(1550nm-1.25Gb/s-80KM-LC)GLC-T SFP电口模块(1.25Gb/s-100M-RJ45)CWDM-SFP-1470 CWDM SFP单模光模块（1470nm-1.25Gb/s-80KM-LC）CWDM-SFP-1490 CWDM SFP单模光模块（1490nm-1.25Gb/s-80KM-LC）CWDM-SFP-1510 CWDM SFP单模光模块（1510nm-1.25Gb/s-80KM-LC）CWDM-SFP-1530 CWDM SFP单模光模块（1530nm-1.25Gb/s-80KM-LC）CWDM-SFP-1550 CWDM SFP单模光模块（1550nm-1.25Gb/s-80KM-LC）CWDM-SFP-1570 CWDM SFP单模光模块（1570nm-1.25Gb/s-80KM-LC）CWDM-SFP-1590 CWDM SFP单模光模块（1590nm-1.25Gb/s-80KM-LC）CWDM-SFP-1610 CWDM SFP单模光模块（1610nm-1.25Gb/s-80KM-LC）思科 2.125G SFP封装光模块DS-SFP-2G-FC-SW 1/2G SFP多模光模块（850nm-2.125Gb/s-550M-LC）DS-SFP-2G-FC-LW 1/2G SFP单模光模块（1310nm-2.125Gb/s-10KM-LC）DS-SFP-2G-FC-ZW 1/2G SFP单模光模块（1550nm-2.125Gb/s-80KM-LC）思科 4G SFP封装光模块ONS-SE-4G-MM 4G SFP多模光模块（850nm-4.0Gb/s-550M-LC）100Base SFPGLC-FE-100LX SFP单模光模块(1310nm-125Mb/s-10KM-LC)GLC-FE-100FX SFP多模光模块(1310nm-125Mb/s-2KM-LC)GLC-FE-100EX SFP单模光模块(1310nm-125Mb/s-40KM-LC)GLC-FE-100ZX SFP单模光模块(1550nm-125Mb/s-80KM-LC)思科 BIDI SFP封装光模块GLC-BX-D BIDI SFP单模光模块(TX1490/RX1310nm-1.25Gb/s-10KM-单LC)GLC-BX-U BIDI SFP单模光模块(TX1310/RX1490nm-1.25Gb/s-10KM-单LC)GLC-FE-100BX-D BIDI SFP单模光模块(TX1550/RX1310nm-125Mb/s-10KM-单LC) GLC-FE-100BX-U BIDI SFP单模光模块(TX1310/RX1550nm-125Gb/s-10KM-单LC)思科 SFP WITH DDM封装光模块SFP-GE-S DDM SFP多模光模块(850nm-1.25Gb/s-550M-LC)SFP-GE-L DDM SFP单模光模块(1310nm-1.25Gb/s-10KM-LC)SFP-GE-Z DDM SFP单模光模块(1550nm-1.25Gb/s-80KM-LC)思科 XENPAK封装光模块XENPAK-10GB-SR XENPAK多模光模块(850nm-10.3Gb/s-300M-SC) XENPAK-10GB-LR XENPAK单模光模块(1310nm-10.3Gb/s-10KM-SC) XENPAK-10GB-ER XENPAK单模光模块(1550nm-10.3Gb/s-80KM-SC)思科X2 封装光模块X2-10GB-SR X2多模光模块(850nm-10.3Gb/s-300M-SC)X2-10GB-LR X2单模光模块(1310nm-10.3Gb/s-10KM-SC)X2-10GB-ER X2单模光模块(1550nm-10.3Gb/s-80KM-SC)思科 XFP 封装光模块XFP-10GB-SR XFP多模光模块(850nm-10.3Gb/s-300M-LC)XFP-10GB-LR XFP单模光模块(1310nm-10.3Gb/s-10KM-LC)SFP+SFP+10GB-SR SFP+单模光模块(850nm-10.3Gb/s-300M-SC)SFP+10GB-LR SFP+单模光模块(1310nm-10.3Gb/s-10KM-SC)OC3/OC12/OC48 SFPSFP-OC3-MM OC3 SFP多模光模块(1310nm-155Mb/s-2KM-LC)SFP-OC3-SR OC3 SFP多模光模块(1310nm-155Mb/s-2KM-LC)SFP-OC3-IR1 OC3 SFP单模光模块(1310nm-155Mb/s-15KM-LC)SFP-OC3-LR1 OC3 SFP单模光模块(1310nm-155Mb/s-40KM-LC)SFP-OC3-LR2 OC3 SFP单模光模块(1550nm-155Mb/s-80KM-LC)SFP-OC12-MM OC12 SFP多模光模块(1310nm-622Mb/s-2KM-LC)SFP-OC12-SR OC12 SFP多模光模块(1310nm-622Mb/s-2KM-LC)SFP-OC12-IR1 OC12 SFP单模光模块(1310nm-622Mb/s-15KM-LC)SFP-OC12-LR1 OC12 SFP单模光模块(1310nm-622Mb/s-40KM-LC)SFP-OC12-LR2 OC12 SFP单模光模块(1550nm-622Mb/s-80KM-LC)SFP-OC48-SR OC48 SFP多模光模块(1310nm-2.67Gb/s-2KM-LC)SFP-OC48-IR1 OC48 SFP单模光模块(1310nm-2.67Gb/s-15KM-LC)SFP-OC48-LR2 OC48 SFP单模光模块(1310nm-2.67Gb/s-40KM-LC)SFP-OC48-LR1 OC48 SFP单模光模块(1310nm-2.67Gb/s-80KM-LC)光收发一体模块(SFP GBIC XFP)由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。
光纤光模块及光接口常用知识
光纤、光模块及光接口常用知识为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。
以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。
它们的英文全称：SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口一、小封装可插拔收发器XENPAK：10-Gigabit EtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。
二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。
根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST 型和KTRJ型。
FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。
SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。
低端以太网产品非常常见。
LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。
低端以太网产品非常常见。
ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。
KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。
三、光纤知识光纤是传输光波的导体。
光纤从光传输的模式来分可分为单模光纤和多模光纤。
单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。
由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。
光口知识普及
一、光口光纤接口是用来连接光纤线缆的物理接口。
通常有SC、ST、LC、FC等几种类型。
对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。
FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。
ST接口通常用于10Base-F，SC接口通常用于100Base-FX和GBIC，LC通常用于SFP 。
1.数据通信产品常用光接口类型：MTRJ、LC、SC、FC●MTRJ为收发一体，其他都是收发分离，MTRJ接口由于不便于维护目前新设计设备上都比较少见。
●FC在ODF架侧使用普遍2.光接口灵活插卡简介：高端路由器配置的都是宽带端口，比如155MPOS、622MPO2、GE、10GE、10GPOS等，接口都是光接口，完成光电转换的器件是GBIC或者SFP。
接口的单、多模式、发光功率、接收灵敏度等参数取决于线路板配置的GBIC或SFP，而且光电转换部分损坏后只更换GBIC或SFP即可，不用更换整个大板，降低了成本。
3.光接口的模式：●光端口的模式共分两种：单模和多模。
工程上要求单模口互连使用单模光纤，多模口互连使用多模光纤。
●多模光接口中心波长850nm，一般有部分在可见光的红光频段的能量。
（可见光部分波长范围是：390~760nm，大于760nm部分是红外光，小于390nm部分是紫外光）●单模光接口的中心波长有两种：1310nm和1550nm，1310nm一般为短距、中距、长距接口、1550nm一般为长距、超长距接口。
都在红外线频段，为不可见光。
4.判断光口单、多模式●通过标注的中心波长。
中心波长850nm为多模，1310nm或1550nm为单模。
●把光口的发射端激活，快速查看发射端是否有红光发出，如有则为多模口，否则为单模口。
5.二、光纤1.光纤分类：单模光纤和多模光纤。
●单模光纤的内芯纤径小于多模光纤。
●多模光纤的中心高折射率玻璃芯直径有两种型号：62.5µm和50µm。
光纤、光模块及光接口常用知识
光纤、光模块及光接口常用知识本文为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。
以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。
它们的英文全称：SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口一、小封装可插拔收发器XENPAK：10-Gigabit EtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。
二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。
根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST 型和KTRJ型。
FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。
SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。
低端以太网产品非常常见。
LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。
低端以太网产品非常常见。
ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC 和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。
KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。
三、光纤知识光纤是传输光波的导体。
光纤从光传输的模式来分可分为单模光纤和多模光纤。
在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。
由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。
光纤基础知识点
1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。
传输损耗高达1000dB/km 左右。
2、试述光纤通信系统的组成及各部分的关系。
答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。
系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。
中继器就是用于长途传输时延长光信号的传输距离。
3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节省有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。
1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
4．简述光纤的导光原理。
答：光纤之所以能够导光就是利用纤芯折射率略高于包层折射率的特点，使落于数值孔径角)内的光线都能收集在光纤中，并在芯包边界以内形成全反射，从而将光线限制在光纤中传播。
7．均匀光纤纤芯和包层的折射率分别为n 1=1.50，n 2=1.45，光纤的长度L=10Km 。
试求：（1）光纤的相对折射率差Δ；（2）数值孔径NA ；（3）若将光纤的包层和涂敷层去掉，求裸光纤的NA 和相对折射率差Δ。
解：（1）%3.31.5245.11.5 2n n -n 222212221=⨯-=∆＝ （2） 0.39 0.03321.521=⨯⨯=∆=n NA（3）若将光纤的包层和涂敷层去掉，则相当于包层的折射率n 2=1，则%1.281.5211.5 2n n -n 222212221=⨯-=∆＝1.12 0.28121.521=⨯⨯=∆=n NA 而 sin 0φ=NA 最大为1，所以说只要光纤端面的入射角在90O以内，就可以在光纤中形成全反射。
光纤基础常识
光纤常识1、光模块：常见两种，GBIC（较大，占单板空间较大，不方便端口密集部署，早期较多使用），SFP（小巧，方便插拨，便于端口密集部署，目前使用普遍）如下图：GBICSFP2、光纤接口类型：常见两种，SC（大方头，常用于局方ODF侧），LC（小方头，常用于设备侧）如下图：大方头小方头其它的接口类型如下图：3、光跳纤：指由于组网的需要，尾纤的两头需要不同的接头时就需要跳纤。
常见的有LC/SC。
如下图：4、单模光纤和多模光纤及对应光接口：单模光纤通常用于长距离传输，多模光纤用于短距离传输。
多模光口的中心波长850nm，单模光口的中心波长通常有两种，1310nm（用于中距长距传输）和1550nm（用于长距超长距传输）5、工程中的注意事项：未使用的光接口要关闭发射端，处于shutdown状态。
单模口近距离尾纤互连，要添加衰减量和接口类型都合适的光衰，否则会烧坏接口。
光衰如下图：整个光路上的任何部分光纤转弯半径不能小于4cm，否则会使用光信号衰减严重甚至无法导通。
未连接到光口的尾纤接头一定要安装保护帽，防止灰尘附着，下次使用时光路不通。
正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm。
法兰盘引入的光功率衰减：每个接插件衰减应该小于0.3dBm。
光纤距离引入的光功率衰减：每公里光纤衰减应该小于0.8dBm。
单模口互连使用单模光纤，多模口互连使用多模光纤。
无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是1310nm、另一端是1550nm。
6、工程中的光路打环测试：一个光模块有两个接口，使用一对尾纤。
Tx（发送口），Rx（接收口）设备侧端口只要能够收到对端发过来的光，端口指示灯就会正常点亮，而不管对端是否收到自己的发光。
所以工程中为定位点到点间的导通故障常使用“打环”测试法。
案例：设备A的G1/0/0光口使用一对尾纤连接到局方ODF架，ODF架再使用一对尾纤和设备B的G1/0/0光口相连。
光接口类型和参数
第6章光接口类型和参数第6章光接口类型和参数 (1)6.1 光纤的种类 (1)6.2 6.2 光接口类型 (2)6.3 光接口参数 (3)6.3.1光线路码型 (3)6.3.2 S点参数——光发送机参数 (4)6.3.3 R点参数——光接收机参数 (5)小结 (6)习题 (6)目标：掌握光接口的类型。
掌握光接口的常用参数的概念及相关规范。
传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。
而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。
为此，必须实现光接口的标准化。
6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。
当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。
1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
光纤通信基础-传输常见参数介绍
传送L2 (km)
0 光纤传输对信号的影响示意图
【影响】 1、光在光纤中传输一段距离后，在衰耗和色散的双重作用下，光脉冲信号逐渐变矮变宽。 2、传输L1距离后，信号变宽产生交叠，但还能区分“0”“1”信号； 3、传输L2距离后，信号畸变严重，难以区分“0”“1”，导致误码，影响传输质量。
Page11
业务类型 STM-4/C
2M/34/45M
FIBER CHANNAL
ESCON
FICON2M/10M/100M
行业集团
POS 4/STSMTM-110M/100M 2M/34/45M 业务类型DDN/ADTSML
OptiX 10G/2.5G SNCP/MSP/VP/IP RING
接入层
OptiX
2.5G/622M/155M
t 时间
光纤介质特性及光通信原理 【解决措施】----色度色散补偿
光纤及光通信原理
光纤重要参数
1. 目前降低色度色散的影响主要是采用色散补偿模块对光纤中的色散累积进行补偿,主要方式为使用DCF（色散补偿光纤）。
2. 色散补偿光纤与普通传输光纤的不同之处是它在1550nm处具有负的色散系数，DCF补偿法实际上就是利用这种负色散的光纤， 抵消 G.652 /G.655光纤中的正色散。
点；
2、G.653色散位移光纤：针对衰减和零色散不在同一工作波长上的特点，20世纪80年代中期，人们开发成功了一种把零色散波长从
1310nm移到1550nm的色散位移光纤；
3、G654截止波长位移光纤：纤芯为纯二氧化硅来降低光纤衰减（1550nm窗口衰减可降至0.185dB/km），包层通过参F来得到所需的
色散对传输信号的影响：色散会使在光纤中传输的数字脉冲展宽，引起码间干扰，降低信号质量，导致传输距离受限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G.654光纤 截止波长移位的单模光纤，它的设计重点是降低1550nm波长处的 衷减。主要应用于需要很长再生段距离的海底光纤通信。
G.655光纤
又称之为非零色散移位单模光纤，零色散点移至1570nm或1510…1520nm 附近，使1550nm处具有一定的色散值。色散受限距离达数百公里。可以 有效的减少波分复用系统的四波混频的影响。
内径：单模9um 多模50/62.5um
125 9
125 50
125 62.5
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤的分类
按材料分类：
玻璃光纤：纤芯与包层都是玻璃，损耗小， 传输距离长，成本高；
胶套硅光纤：纤芯是玻璃，包层为塑料， 特性同玻璃光纤差不多，成本较低；
塑料光纤：纤芯与包层都是塑料，损耗大， 传输距离很短，价格很低。多用于家电、 音响，以及短距的图像传输。
常用连接器类型
SC LC MT-RJ DSC VF-45
CISCO路由器光接口类型和光功率总结 光纤基础知识
Opti-Jack
常用连接器类型
FC Type
SC Type
CISCO路由器光接口类型和光功率总结 光纤基础知识
理解DWDM系统必须要深刻理解的几个概念
mW、dBm、dB
谱宽
光信噪比（ONSR）
CISCO路由器光接口类型和光功率总结 光纤基础知识
常见光纤名词
散射 由于光线的基本结构不完美，引起的光 能量损失，此时光的传输不再具有很好 的方向性。
光线
缺陷
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤系统基础知识
一、基本光纤系统的构架及其功能介绍： 1.发送单元：把电信号转换成光信号； 2.传输单元：载送光信号的介质； 3.接收单元：接收光信号并转换成电
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤的分类
按照光纤的模式分类
单模（Single-Mode） 多模（Multi-Mode）
按折射率分类
阶越光纤 渐变折射率光纤
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤的损耗
1310 nm : 0.35 ~ 0.5 dB/Km 1550 nm : 0.2 ~ 0.3dB/Km 850 nm : 2.3 ~ 3.4 dB/Km 光纤熔接点损耗：0.2dB/点 光纤熔接点 1点/2km
损耗特性与光的工作波长有关,在三个工作窗口 有相对小的损耗: 第一窗口光工作波长0.85μm,损耗稍大 第二窗口光工作波长1.31μm,损耗中等 第三窗口光工作CISC波O路由长器光光纤1接基口.础类5知型识5和光μ功m率总,结损耗最小
常见光纤名词
衰减：光在光纤中传输时的能量损耗 单模光纤 1310nm 0.4~0.6dB/km 1550nm 0.2~0.3dB/km 塑料多模光纤 300dB/km
－－－衡量DWDM系
－－－影响DWDM系统中再生段距离的又一主要问题
插损
－－－无源光器件中功率的损失
增益
CISCO路由器光接口类型和光功率总结 光纤基础知识
mW、dBm、dB
dBm＝10×lg（P/1mW），其中P的单位为“mW” 于是1mW=0dBm，0.5mW=-3dBm，等等。 在DWDM系统中，假定每波信号大小相同，那么： 1波信号为1mW，即0dBm 2波信号为2mW，即3dBm n波信号为n×mW，即10×lg（n）dBm dB＝10×lg（p1/p2）=P1-P2。 其中p1、p2的单位为“mW”等线性单位，P1、P2的单位为dBm
CISCO路由器光接口 类型和光功率总结
光纤基础知识
CISCO路由器光接口类型和光功率总结 光纤基础知识
•光纤通信基础知识
•Cisco设备常用光接口介绍 •光纤配件简介
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤的结构
纤芯 包层
保护套
CISCO路由器光接口类型和光功率总结 光纤基础知识
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤类型
G.652零色散点在1300nm左右 G.653零色散点在1550nm左右 G.654负色散光纤 G.655色散位移光纤 全波光纤
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤种类
G.652光纤 即常规单模光纤，在1310nm波长工作时，理论色散值为零；在 1550nm波长工作时，传输损耗最低，但色散系数较大。单通路速 率达到STM-64时，需要采取色散调节手段。
光纤的结构
纤芯 core：折射率较高，用来传送光； 包层 coating：折射率较低，与纤芯一起形
成全反射条件； 保护套 jacket：强度大，能承受较大冲击，
保护光纤。 3mm光缆 橘色 MM
黄色 SM
CISCO路由器光接口类型和光功率总结 光纤基础知识
光纤的尺寸
外径一般为125um(一根头发平均100um)
于是得出：在DWDM系统主通道上，如果某处单波光功率为a(dBm)那么： 2波信号为（a＋3）dBm 3波信号为（a＋4.8）dBm 4波信号为（a＋6）dBm 5波信号为（a＋7）dBm …………
信号； 4.连接器件：连接光纤到光源、光检
测以及其它光纤。
CISCO路由器光接口类型和光功率总结 光纤基础知识
光缆
• 干线缆(架空光缆,直埋光缆,海底光缆,复合 光缆……)96芯以下
• 局内光缆 芯数少，比光线缆柔软 • 用户缆 根据需要几百芯或几千芯,纤芯为带
状光纤
CISCO路由器光接口类型和光功率总结 光纤基础知识
CISCO路由器光接口类型和光功率总结 光纤基础知识
常见光纤名词
色散(Dispersion)：光脉冲沿着光纤行进 一段距离后造成的频宽变粗。它是限制 传输速率的主要因素。
模间色散：只发生在多模光纤，因为不同 模式的光沿着不同的路径传输。
材料色散：不同波长的光行进速度不同。
波导色散：发生原因是光能量在纤芯及包 层中传输时，会以稍有不同的速度行进。 在单模光纤中，通过改变光纤内部结构来 改变光纤的色散非常重要。
