大型发电机误上电保护方案

合集下载

发电企业防止电气误操作的措施

发电企业防止电气误操作的措施

发电企业防止电气误操作的措施在发电企业中,电气误操作是一种严重的安全隐患,可能导致设备损坏、人员伤亡甚至事故。

因此,采取一系列的措施来防止电气误操作,保证安全是非常重要的。

本文将针对发电企业防止电气误操作的措施展开论述。

一、建立健全的操作规程和制度发电企业应建立健全的操作规程和制度,明确各种设备的操作流程、注意事项、安全标准等。

操作规程和制度应该简明扼要,易于理解和遵守。

相关人员要经过专业培训,掌握正确的操作方法和安全知识。

此外,操作规程和制度还应定期进行审查、更新和完善,以适应发电企业的发展和技术进步。

二、实施正确的电气设备维护与检修电气设备的维护和检修工作是防止电气误操作的重要环节。

发电企业应建立健全的维修管理制度,合理安排设备的维修周期和维修人员。

维修人员必须具备专业的技术知识和资质,并按照规定的程序进行维修操作。

此外,每次维修前应对设备进行充分的检查,确保设备的正常运行状态。

三、加强对操作人员的培训和管理操作人员是电气设备运行的关键环节,他们的技能水平和安全意识直接影响到设备的正常运行和安全。

因此,发电企业要加强对操作人员的培训和管理。

首先,要确保操作人员具备必要的技能和资质,通过职业培训和考核来提升其专业水平。

其次,要加强安全意识教育,提高操作人员对电气设备安全的认识和重视程度。

再次,要建立健全的管理机制,对操作人员的操作行为进行监督和评估,及时发现和纠正不规范的操作行为。

四、规范设备的安全防护措施为了防止电气误操作引发事故,发电企业应规范设备的安全防护措施。

首先,在设备周围明确设置安全警示标识,提醒人员注意操作规程和安全注意事项。

其次,要对设备进行严格的封闭和固定,禁止未经授权的人员进行接触和操作。

再次,对设备进行定期的巡检和维护,确保各项安全措施的有效性。

五、建立健全的应急预案发电企业应建立健全的应急预案,以应对可能发生的电气误操作事故。

应急预案要包括事故报警、人员疏散、紧急救护等方面的内容,并进行系统的演练和培训。

误上电保护的逻辑定值分析

误上电保护的逻辑定值分析

误上电保护的逻辑定值分析及改进方法探讨甘槐樟邹巍刘长明(大唐石门发电有限责任公司,湖南石门,415300)摘要:近年来,大型机组均配置了发电机误上电保护。

本文针对石门电厂#2发电机误上电保护存在的缺陷,对一般误上电保护的逻辑及定值进行了深入的分析,对如何防止误上电保护误动和完善误上电保护逻辑,提出了具体的解决方法。

关键词:发电机保护误上电改进方法0引言发电机在盘车状态下(未加励磁,低速旋转),出口断路器误合闸,系统三相工频电压突然加在机端,使同步发电机处于异步启动工况,由系统向发电机定子绕组倒送大电流;由于转子与气隙同步速旋转磁场有较大滑差,转子本体长时间流过差频电流,转子有可能烧伤;突然误合闸引起转子的急剧加速,由于润滑油压太低(尚未准备并网运行),也可能使轴瓦损坏;发电机在非同期并网时,特别地,若在极性相反,即相位相差1800时合闸,则冲击电流可达20~30发电机额定电流。

因此,发电机在盘车状态下的误合闸和非同期合闸是一种破坏性很大的故障,在几秒钟之内即可损坏发电机组,为此现在大型机组均配有相应的保护---误上电保护。

大唐石门有限责任公司#2发变组保护于2004年10月改为微机保护装置。

保护安装调试完成332后,在模拟正常运行直流掉电故障现象时,发现误上电保护误动作出口,导致误上电保护不能正常投入运行;新投产的#3、4机组同型微机保护中误上电保护存在同样的问题,因此,必须对误上电保护进行深入分析,从而采取有效的解决办法。

1保护逻辑定值分析发电机误上电保护的逻辑框图如图1所示。

图1 发电机误上电保护逻辑框图1.1发电机在盘车或升速过程中(未加励磁)突然误并入电网保护动作判据⑴灭磁开关合上与断开判据:灭磁开关断开时,灭磁开关辅助触点FMK为1;灭磁开关合上时,辅助触点FMK为0,FMK为灭磁开关合上与断开的状态判据。

⑵断路器合闸与分闸判据:断路器分闸时,断路器辅助触点DL为1;断路器合闸时,辅助触点DL为0,DL为断路器合闸与分闸的状态判据。

误上电及闪络

误上电及闪络

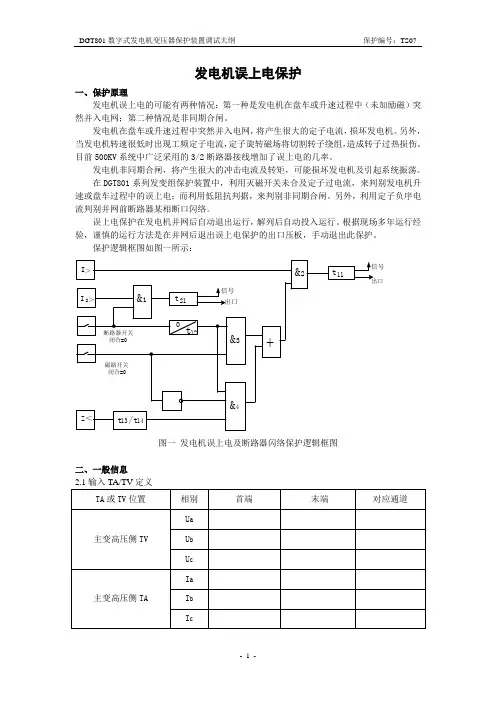

发电机误上电保护一、保护原理发电机误上电的可能有两种情况:第一种是发电机在盘车或升速过程中(未加励磁)突然并入电网;第二种情况是非同期合闸。

发电机在盘车或升速过程中突然并入电网,将产生很大的定子电流,损坏发电机。

另外,当发电机转速很低时出现工频定子电流,定子旋转磁场将切割转子绕组,造成转子过热损伤。

目前500KV系统中广泛采用的3/2断路器接线增加了误上电的几率。

发电机非同期合闸,将产生很大的冲击电流及转矩,可能损坏发电机及引起系统振荡。

在DGT801系列发变组保护装置中,利用灭磁开关未合及定子过电流,来判别发电机升速或盘车过程中的误上电;而利用低阻抗判据,来判别非同期合闸。

另外,利用定子负序电流判别并网前断路器某相断口闪络。

误上电保护在发电机并网后自动退出运行,解列后自动投入运行。

根据现场多年运行经验,谨慎的运行方法是在并网后退出误上电保护的出口压板,手动退出此保护。

保护逻辑框图如图一所示:图一发电机误上电及断路器闪络保护逻辑框图二、一般信息注:对应的保护压板插入,保护动作时发信并出口跳闸;对应的保护压板拔掉,保护动作时只发信,不出口跳闸。

2.6投入保护开启液晶屏的背光电源,在人机界面的主画面中观察此保护是否已投入。

(注:该保护投入时其运行指示灯是亮的。

)如果该保护的运行指示灯是暗的,在“投退保护”的子画面点击投入该保护。

2.7参数监视点击进入误上电保护监视界面,可监视保护的整定值,电流、负序电流及阻抗计算值等信息。

三、保护定值测试3.1 闪络负序电流定值测试满足断路器接点未合条件,在电流输入端子任一相(如A相))加电流,或加三相负序电流,逐步增加电流达断路器闪络出口发信,记录数据:3.2 闪络动作时间定值测试满足断路器接点未合条件,在电流输入端子任一相(如A相))加电流,或加三相负序3.3 误上电电流定值测试满足断路器接点未合条件,满足磁路开关接点未合条件,在电流输入端子任一相(如A 相)加电流,逐步增加电流达误上电出口发信,记录数据:3.4 误上电动作时间定值测试满足断路器接点未合条件,满足磁路开关接点未合条件,在电流输入端子任一相(如A3.5 误上电返回时间定值测试满足断路器接点未合条件,满足励磁开关接点未合条件(无励磁),在电流输入端子任一相(如A相)加电流,保护动作。

发电机误上电保护的逻辑分析及改进措施 崔旭光

发电机误上电保护的逻辑分析及改进措施 崔旭光

发电机误上电保护的逻辑分析及改进措施崔旭光发表时间:2017-09-01T10:46:25.293Z 来源:《电力设备》2017年第14期作者:崔旭光[导读] 摘要:处在盘车状态中的发电机如果错误合上了出口断路器,则会存在较大可能表现为故障现象。

这是由于,发电机一旦处于误上电的故障状态,那么机端就会突然增大工频电压。

(国家电网甘肃省电力公司刘家峡水电厂 731600)摘要:处在盘车状态中的发电机如果错误合上了出口断路器,则会存在较大可能表现为故障现象。

这是由于,发电机一旦处于误上电的故障状态,那么机端就会突然增大工频电压。

遇到上述状态时,定子绕组以及转子之间将会产生滑差,以至于转子被烧毁。

因此可以得知,误上电的发动机很可能威胁到整个发电机的平稳运转,在情况严重时还将会带来人身伤害及其他损失。

为了从根源上防控上述故障的频繁产生,针对误上电保护的发电机有必要进行逻辑分析;结合误上电的根本原因,探求可行的改进措施。

关键词:发电机;误上电保护;逻辑分析;改进措施在电力生产中,发电机构成了其中很关键的部分。

然而实质上,发电机本身具有复杂度较高的内部结构,对此如果不慎加以控制,那么就可能突然表现为故障现象。

例如:盘车状态的发电机如果表现为误上电的错误现象,那么发电机的机端就可能承受过高的电压;在情况严重时,过高的工频电压还容易烧伤定子或者转子等部件[1]。

由此可知,如果能够分析误上电保护的内在逻辑,就可以因地制宜给出针对性的保护对策。

这是由于,针对误上电保护应当设置更有效的逻辑,对此加以全方位的技术改进。

一、进行误上电保护的重要意义运行时的发电机如果出现了断路器的错误闭合,就会增大机端承受的负荷量,以至于超出了机端可承受的最大限度。

在此种状况下,定子以及转子将会表现为相对明显的滑差,转子因此就可能被差频电流烧伤。

通常来讲,多数发电机组都配备了误上电保护的相关措施[2]。

发电机出口设有断路器,因此有利于顺利运行。

发电机误上电保护配置的性能及应用分析

发电机误上电保护配置的性能及应用分析

发电机误上电保护配置的性能及应用分析摘要:发电机误上电保护配置作为发电机元件构成中一个组成部分,直接决定着发电机组在盘车状态下工作的安全性与稳定性。

而一旦发电机误上电保护配置在工作中失效,则会对发电机造成严重的损害,严重的情况下甚至还可能造成爆炸和火灾等重大安全事故的发生。

因此,对于发电机误上电保护配置进行分析和研究是十分必要的,本文中,笔者在发电机误上电的保护配置及其应用方案等方面做了一些探讨。

关键词:发电机;误上电保护;改进自我国实行改革开放以来,随着社会和经济的快速发展,人们的生活水平也得到了前所未有的提高,与此同时,对于电力的需求也越来越多。

在这样的背景下,发电机或发电机组在生产、生活中的使用频率也越来越高,因此,在生产用电和生活用电方面发生事故的概率也随之不断增多。

所以,为了确保发电机工作运行的安全性和稳定性,我们有必要对它的安全防护措施做进一步的研究。

误上电保护配置作为发电机保护装置中的一个重要组成部分,对于发电机在盘车状态下的非法操作具有重要的控制作用。

文章从发电机误上电保护配置的工作原理入手,探讨了如何通过改进其工作性能进而实现提高其安全性能的一些尝试。

1 发电机误上电保护配置的工作原理通常而言,为了避免发电机在启动与停止时候的误操作,300MW及以上的发电机(或发电机组)都需要设置误上电保护配置。

当发电机的转子或盘车静止时出现误合闸操作,则发电机定子所产生的正序电流自身所产生的磁场又会使发电机转子自身产生感应电流(与工频电流接近)。

总之,发电机误上电保护配置是通过借助励磁开关、定子电流、断路器辅助接点或低阻抗判据来对发电机是否存在误上电操作进行判断。

一旦出现误上电,就很容易使发电机的转子积累大量的热量,从而使其由于过热而导致损害。

发电机的误上电保护配置的工作原理是将误上电保护分为两个阶段。

下面以开机过程为例就误上电保护配置的两个工作阶段进行分析:阶段一为从发电机启动到闭合磁场开关这段时间。

1000MW发电机误上电保护动作原因分析及防范措施

1000MW发电机误上电保护动作原因分析及防范措施

1 案例 分 析
某 电厂 2 1 年 1 1 01 月 O日,3发 电机 带主变 零起 升 压 时 ,3发 护动 作 。 撑
变 组 误 上 电保护 动 作 ,动 作 时间 O:O2. 2 9 ,保 护 动作 值 为 3 原 因 分 析 64 :8 7 60 8 05 . 8 A,电流取 至发 电机 中性 点侧 , T变 比 :8 O / , = . 6 A C 2 O 5/ 4 7 , O e 2 6 在} } 组检 修期 间 , 电气一 次 专业 对 撑 3机 3主变 进 行 了直 流 电 查 保 护动 作 报告 得 知 ,保护 动 作 时 3 电机定 子 电流 二 次值 为 : 发 阻测 试 , 即在 变 压器 高 压侧 通 入直 流 电流 , 电流 在变 压 器铁 芯 上 该 l 0167 /= . 9A, = . 5 a . A,5 0 7 / 1 3 - 3 , 8 c 0 A。录 波 图如 图 1 示 。 所 产 生剩 磁 , 压 器 工 作 点发 生 偏 移而 进 入 饱 和 区 , 成 群 主 变 励 变 造 3 磁 电感 急 剧 下 降 , 零 起 升压 时 , 在 由于 升 压 较 快 , 生 很大 的励 磁 产 涌 流 ( 录 波 图 中可 以看 出 ,该 电 流 具 有 变 压 器 涌 流 的 典 型 特 从 征— —偏 于 时间轴 一侧 ) 从而 导致 3 电机误 上 电保 护动 作 。 , 发 众所 周知 ,励 磁 涌流 是 由于 变压 器 铁芯 磁 通饱 和 所 引起 的 冲 击 电流 , 大 小与 变压 器等 值 阻抗 、 闸初 相 角 、 其 合 剩磁 大 小 、 绕组 接 线 方式 、 芯 结构 及材 质 等 因素有 关 。主 变在 空 载充 电时 , 电 的 铁 充 电流 波形 偏 向于 时 间轴一 侧 的, 典型 的励磁 涌 流波 形 。 型变 压 为 大 器在 合 闸 充 电时 , 由于 其 电感 性加 上 合 闸瞬 间供 电 电压 的相 角 不 确 定性 , 存 在 最 大 7 会 ~9倍 的励 磁 涌 流 , 原 因就 是 电感 电流 不 其 能突 变 。根据 ×d d, 果合 闸 时正 弦 电压 最 大 则可 以平稳 过 i t如 / 渡 ; 旦 不在 此 相位 , 别 是 在 过 零位 电压 时 , 然 产 生 巨大 的 电 一 特 必

发电机G60保护装置误上电保护性能分析及保护逻辑优化改进探讨

发电机G60保护装置误上电保护性能分析及保护逻辑优化改进探讨

发电机G60保护装置误上电保护性能分析及保护逻辑优化改进探讨摘要:介绍了某型燃机发电机G60保护装置误上电保护的配置逻辑,就该型燃机发电机G60保护装置误上电保护性能进行了分析和探讨,根据国内针对大型燃机发电机误上电保护的配置要求,结合现场工程实践,分析探讨并提出燃机发电机G60保护装置误上电保护配置逻辑实现的优化改进方案,对大型燃机电厂发电机G60保护装置误上电保护技术改进、提高燃气发电机组误上电保护工作性能,具有较好的借鉴意义。

关键词:G60保护装置;误上电;保护性能;分析探讨;配置逻辑;性能;实现;优化改进0.引言现代大型燃机电厂发电机误上电保护是对启动和停机状态下的发电机提供有效保护的重要技术手段。

通常,发电机误上电有以下三种情况。

第一种情况:在盘车或升速过程中,发电机未加励磁时,并网开关突然合闸,产生很大的定子电流和转子感应电流,造成对发电机的冲击和异步起动,损坏发电机;第二种情况:在启动升速过程中至并网前期间,发电机已加励磁,但并网开关同期条件尚未满足,此时并网开关误合闸,产生很大的冲击电流和电磁转矩,可能造成对发电机的损坏或引发系统振荡;第三种情况:发电机在同期并网过程中,并网断路器(尤其是高压侧断路器)断口两侧的电压相角差达180º时,断口之间易发生一相或两相闪络造成发电机误合闸。

对第一种情况的误上电,有两种判别方法:(1)并网开关合位同时展宽一定时间(如展宽5S)再闭锁,灭磁开关未合(需考虑燃机机组在用SFC拖动启动时合灭磁开关且机端有压定子有流的特殊性),同时发电机定子过流;(2)发电机机端TV低压(延时动作及延时返回)、低频元件动作,同时发电机定子过流。

对第二种情况的误上电,也有两种判别方法:(1)灭磁开关合位,并网开关合位同时展宽一定时间(如展宽5S)内低阻抗元件动作;(2)当发电机频率低于低频元件动作值时:由低频元件动作(延时动作及延时返回)+机端TV低压元件不动作+发电机定子过流来判别;当发电机频率高于低频元件动作值时:由并网开关断开或并网开关无流(延时动作及合闸有流延时返回)+发电机定子过流来判别。

发电机误上电保护原理及保护调试方法、发电机误上电的危害

发电机误上电保护原理及保护调试方法、发电机误上电的危害

发电机误上电保护原理
1、为什么配置误上电保护(续):
3)因此,对这种突然加电压的异常运行状况,应当有相应的保护装 置,以迅速切除电源。一般来说,设置专用的误合闸保护比较好, 不易出现差错,维护方便。
发电机误上电保护原理
误上电保护实现的原理多种多样,其原理大同小 异,主要区别在于发电机停机状态的鉴别元件,有的 用低频元件,有的用低电压元件,均辅以开关的辅助 触点。 1)发电机盘车时,未加励磁,断路器误合,造成发电 机异步起动。 2)发电机起停过程中,已加励磁,但频率低于一定值, 断路器误合。 3)发电机起停过程中,已加励磁,但频率大于一定值, 断路器误合或非同期。
发生误合闸后,转子表面的热量迅速积聚。机组容量越大,转子承受过热 能力相对越小,所以大型发电机的转子更容易达到热积累极限而损坏。在发电 机异步启动过程中,转子大轴上的叶片将产生较大振动,尤其是汽轮机叶片如 在自然频率处停留时间过长,机械共振极易导致材料疲劳,严重时叶片或拉金 出现断裂。如果发电机轴承的润滑系统退出工作(如在检修时),误合闸还将 导致发电机的轴承损坏。
发电机误上电保护原理及保护 调试方法
发电机误上电保护原理
1、为什么配置误上电保护:
1)先了解盘车:发电机在盘车(大型发电机组的检修中,经常需要缓 慢转动整个机组转动部分——俗称"盘车".机组盘车可采用机械或电 动两种方式,应根据机组的型式和具体检修内容确定盘车的方式.电动 盘车是使发电机定/转子分别通上直流电后,利用定/转子磁场间的电动 力,使机组缓慢转动. 发电机处于电动盘车状态时,相当于发电机工作 在直流电动机状态.其原理是:当发电机转子绕组通以恒定直流时,转子 将产生一个恒定的转子磁场.此时若定子绕组某一相也通入直流,则该 相也产生一个磁场.当通入的电流刚好使两磁场的极性相反,则两磁场 相互吸引,反之则相斥.当磁场产生的电磁转矩大于转子的摩擦转矩时, 转子便转动一个电气角度,直至定转子的磁轴相重合时转子停止转动. 此时给定子的另一相通人电流,则转子又旋转一个电气角度,这样A,B,C 三相按顺序不间断地依次循环通人电流,则转子便能连续转动).

启停机误上电

启停机误上电

大型发电机-变压器组与系统进行并网时,待并断路器断口电压最高可能达到2倍运行电压,容易形成断口闪络事故隐患.所以,在大机组并网断路器装设断口闪络保护十分必要.
闪络保护与断路器失灵保护两者区别主要在于:(1)断路器失灵保护作为一种近似后备保护,其必须靠外部故障元件保护动作接点启动,而闪络保护是通过检测流过断口本身故障电流及断路器分位置来启动。

(2)断路器失灵保护宜无时限出口跳本身开关1次,而闪络保护第1时限出口发电机灭磁。

(3)断路器失灵保护与闪络保护启动定值以及出口延时时限不同。

闪络保护与三相不一致保护除启动方式相类似外,区别主要在于:(1)三相不一致保护启动后会延时跳本身开关1次,闪络保护不需要。

(2)三相不一致保护跳开关失败后,需要启动断路器失灵保护,闪络保护则绕过断路器失灵保护直接跳相邻断路器,这与闪络故障危害更大、需要快速断开电源回路的要求有关。

3.3笔者了解到南瑞继保公司已经开发出独立的闪络保护装置,其型号为RCS一928A,可方便地安装于屏柜中。

其断121闪络判据为:(1)断路器三相位置接点均为断开状态;(2)负序电流大于闪络保护负序电流整定值;(3)至少一相无流。

断121闪络保护经第1时限延时输出灭磁接点动作于发电机灭磁,经第2时限延时输出失灵启动接点。

断路器闪络保护逻辑及继电器出口如图3所示。

误上电保护:防止发电机静止状态下误合开关而全电压启动损坏转子
启停机保护:转速低的情况下误加励磁,但这只是一个前提条件,最终的目的是防止低转速下发电机有故障而正常的接地保护、差动保护拒动而损坏发电机,此时的故障靠启停机保护来反应。

水布垭电厂发电机误上电保护及改进

水布垭电厂发电机误上电保护及改进
同状 态下 , 继 电保 护 测 试仪 加 入 三 相 电压 IO 三 用 O V, 相 电流 0 5A, . 然后将 三 相 电压 降为 0V, 置 未发 生 装 保 护误动作 。
未发生保护误动作。改进方案对误上电保护既简单可 靠, 又能够正确地区分正常并网和误上电。 参考文献: [] 1张兵海 张立 ,闫文军 ,等.高厂变 分支开关 误合 闸引起 的发电机误上电事故分析[] J .电力自动化设备, 082 20 , 8 (1 : 1 — 1. 1) 12 14 E] 2王维检. 气主 电 设备继电 保护原理与应用[ ] 北京: M. 中 国电力出版社,96 19. [] 3金崇光. 发电机误上电保护配置及改进措施[] J.电力系 统保护与控制 ,083(5 7 — 8 20, 1):5 7. 6
压器 和励磁 变 压 器 ) 双 重 原 则 配 置 保 护 , 有 2块 按 设 电气 量保护 柜 , 每块 柜配 置完 整 的主保 护及 后备 保护 , 能反 映被保 护设 备 的各种 电气 故 障及 异常状 态 。另设 1 非 电量保 护柜 。2块 电气 量 保 护 柜 的直 流 工作 电 块
并网, 应退 出误上 电保 护 ; 或表 示 电流超 过整定 值 时机
正常 时 ,、 1 3号 机 组 保 护 B柜 “ 电 机 误 上 电 保 护 ” 发
动作 。
收 稿 日期 :09— 8—0 20 0 7
作者简介 : 李志海 , , 男 高级工程师 , 从事水 电厂检修维护工作 。
发 电机 误上 电的发 生 有 两 种 可 能 , 是 发 电 机在 一
盘车或升速过程 中突然接人 电网 ; 二是非 同期合 闸。 发 电机 在盘 车或 升速 过 程 中突 然 接 人 电网 , 产 生很 会

大型发电机误上电保护整定计算

大型发电机误上电保护整定计算

的润滑系统退出工作 ( 如在检修 时) ,误合 闸还将 导致发 电机的轴承损坏。 12 断路 器 闪络 . 这里讨论的闪络只考虑单相和两相闪络,不考 虑三相 闪络。发 电机在启停过程的相当长一段时间 里仅靠断路器与系统隔离 ,断路器断 口可能承受 2
倍的峰值电压而发生闪络。发生闪络后 ,发电机定 子中将渡过很大的负序电流 ,产生相对转子约 2 倍
维普资讯
第1 ( 期 总第 10期) 3
20 0 6年 2 月

西


No 1 ( e. 3 ) . S r 1 0 F b 20 e.06
SHANXI EI ECTRI P ) C (WER
大型发 电机误 上 电保护整定计算
汪文 全 ,吴 芳 ,张 巍
・ 9 ‘
维普资讯
山 西 电

2 0 年第 1 06 期
同步转速的旋转磁场,进而在转子表层产生倍频 电 流 ,直接威胁转子的安全 。闪络时还将产生 冲击转
矩作用于发电机上 。另外 ,闪络将进一步破坏断路
器触 头 间的绝缘 ,损坏 断路器 。 I3 发 电机 非 同期合 闸 .
端误合闸使发电机由厂用 电系 。
表 1 误台 闸后 的电流电压范围
发 生误 合 闸后 ,转 子表 面 的热 量迅 速积 聚 。机
路器发生两相或单相闪络;发电机非同期合闸,包 括频率尚未达到允许值时断路器误合及频率已接近
额定值时以较大的合闸角并 网。 1 1 未加励磁时的误合闸 . 在发电机未加励磁时 ,励磁开关断开,发电机 定子三相电流为零,机端电压为零 。当高压侧或机
组容量越大 ,转子承受过热能力相对越小,所以大 型发电机的转子更容易达到热积 累极 限而被损坏。 水轮发电机的阻尼绕组通常也因热容量不够而被损 坏。在发电机异步启动过程中,汽轮机或水轮机的 叶片将产生较大振动 ,尤其是汽轮机叶片如在 自然 频率处停 留时间过 长,机械共 振极易导致 材料疲 劳,严重时叶片或拉金出现断裂。如果发电机轴承

大型水电机组误上电保护的配置和整定计算——以溪洛渡、向家坝机组为例

大型水电机组误上电保护的配置和整定计算——以溪洛渡、向家坝机组为例
( 1 .T r a i n i n g D e p a r t m e n t o f T e c h n o l o g y& R e s e a r c h C e n t e r , C h i n a Y a n g t z e P o w e r C o . , L t d . , Y i e h a n g 4 4 3 0 0 2 ,C h i n a ;
2 .T h r e e G o r g e s P r o j e c t C a s c a d e D i s p a t c h i n g& C o m mu n i c a t i o n C e n t e r ,C h i n a T h r e e G o r g e s C o r p o r a t i o n , C h e n g d u 6 1 0 0 4 2 。 C h i n a )
Abs t r a c t:W i t h i nt r o d uc t i o n o f t h e r e a s o ns a n d h a r mf u l c o ns e q u e n c e s o f t h e i na d v e r t e n t e n e r g i z i n g o f g e n e r a t o r u n i t s , t h e n e c e s s i t y o f pr o t e c t i o n d e v i c e a g a i n s t s u c h a c c i d e n t i s d e mo n s t r a t e d.Th e c o n ig f u r a t i o n,f u nc t i o n l o g i c,wo r k i n g pr i n —

220MW燃机发变组升压过程中“误上电”保护动作分析及防范措施

220MW燃机发变组升压过程中“误上电”保护动作分析及防范措施

220MW 燃机发变组升压过程中误上电”保护动作分析及防范措施摘要:结合实例介绍了某发电厂因变压器直流电阻测量后剩磁影响,在机组零起升压过程中误上电保护动作的现象。

重点通过录波分析了事故的原因,并据此提出了相关防范措施。

关键词:变压器直流电阻;励磁涌流;误上电、设备简介江苏华电戚墅堰电厂#7、8机组为E级三菱220MW 双轴燃机联合循环机组,其中#7机组为燃机、#8机组为汽机,都为发变组接线方式。

其中#7 发电机额定功率150MW,#7主变压器为天威保定180MW 变压器,额定电压242KV/15.75KV。

发电机保护为西门子7UM6215系列保护,双套化配置。

励磁装置为南自P SVR100系列自并励励磁。

二、事故经过2016年1月29日#7、8机组小修结束,#7燃机按正常方式启动,全速后发电机带变压器空载建压过程中,误上电保护动作于全停。

停机后对发电机、变压器、励磁装置等次系统检查、试验,未发现异常。

西门子发电机7UM6215保护装置动作报文:10:41:24:634 Inadvertent EnergizationProt Trip。

误上电保护逻辑如下:误上电电流定值为1.5A,低电压定值为50V (线电压),低电压延时5S开放,延时1S返回。

查阅故障录波,动作时发电机数据如下:发电机中性点A相二次电流1.46A、B相二次电流1.48A、C相二次电流1.58A,机端电压A相36.04V,B相36.49V,C相36.46V。

由保护动作点向前推540ms机端相电压为28.8V左右(线电压50V左右),虽动作时发电机机端线电压已大于50V,但未到1s返回延时,低电压依然开放保护正常出口。

根据波形数据分析本次保护为正确动作。

录波图如图2 所示。

三、原因分析结合录波图形分析发电机中性点电流波形明显存在涌C相间流波形特征,A、B 相为非对称性涌流,间断角较大,为对称性涌流,间断角较小。

如下图:故障时发电机A相电流基波1.2A、二次谐波0.51A,B相基波1.21A、二次谐波0.51A,C相基波1.28A、二次谐波0.91A。

浅谈发电机误上电保护在实际中所起作用及优化措施

浅谈发电机误上电保护在实际中所起作用及优化措施

浅谈发电机误上电保护在实际中所起作用及优化措施摘要:随着机组装机容量的增大,一般大型发电机都装设有误上电保护,但是在实际中误上电保护是否从机组解列到并网后都能启到保护作用,根据机组的实际接线方式有很大关系,如果误上电保护不能全程发挥作用,对发电机来说存在潜在的风险。

关键词:发电机;误上电;保护;风险1引言在2018年某发电有限公司因为机组解列后出口刀闸因有一相没有完全分开导致升压站合环运行时刀闸出现端口拉弧,导致发电机反送电,使汽轮发电机转速上升,机组振动增大导致氢气泄露发生爆炸,出现此时间主要问题就是发电机失去保护作用,误上电本可发挥作用但因为机组停运导致跳闸出口压板退出而无法保护发电机[1]。

2误上电保护原理及逻辑框图误上电保护原理是将误上电分成以下阶段:1)发电机盘车时,未加励磁,断路器误合,造成发电机异步起动。

采用两组PT均低电压延时t1投入,电压恢复,延时t2(与低频闭锁判据配合)退出。

2)发电机起停过程中,已加励磁,但频率低于定值,断路器误合。

采用低频判据延时t3投入,频率判据延时t4返回,其时间应保证跳闸过程的完成。

3)发电机起停过程中,已加励磁,但频率大于定值,断路器误合或非同期。

采用断路器位置接点,经控制字可以投退。

判据延时t3投入(考虑断路器分闸时间),延时t4退出其时间应保证跳闸过程的完成。

当发电机非同期合闸时,如果发电机断路器两侧电势相差180°附近,非同期合闸电流太大,跳闸易造成断路器损坏,此时闭锁跳断路器出口,先跳灭磁开关,当断路器电流小于定值时再动作于跳出口开关[2]。

误合闸保护逻辑框图3 误上电在实际中起到的作用针对发电机出口不带GCB开关且机组经单元制形式接入升压站的操作系统,同时机组解列后要求升压站断路器合环操作的,误上电保护一般不能达到全程保护发电机的作用。

在发电厂实际应用过程中就因为机组(单元接线,出口未设置GCB开关)解列后,退出发电机出口相关保护压板,在分发变组和升压站间的刀闸后升压站需要合环操作时,由于刀闸三相中其中有一相没有完全分开导致合升压站断路器时发电机出现倒拖现象的类似案例;如果短引线保护出现异常不能正确动作那么对发电机将造成严重的损伤。

误上电

误上电

发电机误上电保护一、保护原理发电机误上电的可能有两种情况:第一种是发电机在盘车或升速过程中(未加励磁)突然并入电网;第二种情况是非同期合闸。

发电机在盘车或升速过程中突然并入电网,将产生很大的定子电流,损坏发电机。

另外,当发电机转速很低时出现工频定子电流,定子旋转磁场将切割转子绕组,造成转子过热损伤。

目前500KV系统中广泛采用的3/2断路器接线增加了误上电的几率。

发电机非同期合闸,将产生很大的冲击电流及转矩,可能损坏发电机及引起系统振荡。

在DGT801系列发变组保护装置中,利用灭磁开关未合及定子过电流,来判别发电机升速或盘车过程中的误上电;而利用低阻抗判据,来判别非同期合闸。

另外,利用定子负序电流判别并网前断路器某相断口闪络。

误上电保护在发电机并网后自动退出运行,解列后自动投入运行。

根据现场多年运行经验,谨慎的运行方法是在并网后退出误上电保护的出口压板,手动退出此保护。

保护逻辑框图如图一所示:图一发电机误上电及断路器闪络保护逻辑框图二、一般信息注:对应的保护压板插入,保护动作时发信并出口跳闸;对应的保护压板拔掉,保护动作时只发信,不出口跳闸。

2.6投入保护开启液晶屏的背光电源,在人机界面的主画面中观察此保护是否已投入。

(注:该保护投入时其运行指示灯是亮的。

)如果该保护的运行指示灯是暗的,在“投退保护”的子画面点击投入该保护。

2.7参数监视点击进入误上电保护监视界面,可监视保护的整定值,电流、负序电流及阻抗计算值等信息。

三、保护定值测试3.1 闪络负序电流定值测试满足断路器接点未合条件,在电流输入端子任一相(如A相))加电流,或加三相负序电流,逐步增加电流达断路器闪络出口发信,记录数据:3.2 闪络动作时间定值测试满足断路器接点未合条件,在电流输入端子任一相(如A相))加电流,或加三相负序电流,突加1.5倍定值的负序电流达断路器闪络出口发信,记录动作时间。

3.3 误上电电流定值测试满足断路器接点未合条件,满足磁路开关接点未合条件,在电流输入端子任一相(如A 相)加电流,逐步增加电流达误上电出口发信,记录数据:3.4 误上电动作时间定值测试满足断路器接点未合条件,满足磁路开关接点未合条件,在电流输入端子任一相(如A 相)加电流,突加1.5倍定值电流达误上电出口发信,记录动作时间。

浅谈发电机误上电保护

浅谈发电机误上电保护

浅谈发电机误上电保护1、前言本文介绍了发电机误上电的危害,误上电保护的原理判据以及整定计算,希望通过该本文,提升继电保护工作者对误上电保护的认识;2、发电机误上电保护的危害2.1发电机在盘车状态下(未加励磁,低速旋转),断路器误合闸,系统三相工频电压突然加在机端,使同步发电机处于异步启动工况,此时发电机呈现次暂态电抗,在异步启动过程中,发电机定子绕组电流很大,由于转子与气隙同步速旋转磁场有较大滑差,转子本体长时间流过差频电流,转子有可能烧伤;突然误合闸引起转子的急剧加速,由于润滑油太低,也可能使轴瓦损坏。

由此可见,发电机误上电是一种破坏性很大的故障。

3、对误上电保护的要求3.1在发电机停机后及并网前的整个起动过程中,若断路器错误地合闸,误上电保护应快速跳闸;3.2在发电机停机后及并网前的整个起动过程中,若断路器未合闸,误上电保护应可靠地不动作;3.3当发电机以正常准确同期方式并网时,误上电保护应可靠地不动作;3.4发电机正常并网后,误上电保护应自动退出运行;3、误上电保护原理及判据4.1 XX电厂发变组保护采用许继WFB-800A系列保护装置,误上电原理:4.1在发电机并网前,励磁开关尚未合闸时,若断路器误合闸,机组相当于同步电动机全电压异步启动,对机组冲击电流很大,有重大危害。

误上电保护的过流元件及低阻抗元件作为双重化保护都能动作出口,保护快速出口跳闸;4.2当励磁开关闭合后,过流元件退出,若此时断路器误合闸,机组相当于同步发电机非同期合闸,对机组也有大的冲击电流,有重大危害,低阻抗元件动作,保护快速出口跳闸。

误上电保护原理图5.整定计算5.1过流保护整定计算根据《大型发电机变压器继电保护整定计算导则》DL/T 684-2012,过流元件动作值按发电机停机状态或盘车状态下误合闸时流过发电机的电流来整定,即:式中:—可靠系数,取0.5;—最小运行方式下系统联系电抗,以发电机容量为基准的标幺值;、—发电机的次暂态电抗(不饱和值)、主变压器电抗,均以发电机容量为基准的标幺值;5.1.1系统参数:根据下发参数,电网系统到金安桥电站500kV高压母线的联系电抗在最小运行方式下的正序联系电抗为0.2912(基准容量:1000MVA,基准电压:525KV)5.1.2发电机参数:发电机额定容量为666.7 MVA ,额定电压为18kV,额定电流为21383A,纵轴次暂态电抗(%)为0.2018 (不饱和值),归算到基准容量下的标幺值为5.1.3主变参数:主变额定容量3223(669)MVA、额定电压,额定电流702.3/12388.9A,三相接线组别,短路电压比(平均值):,归算到基准容量下的标幺值为发电机侧在基准容量为1000kVA时额定电流为:,根据整定计算导则:根据整定计算导则:=0.532076/(0.3027+0.2196+0.2912)30000=0.66A5.2全阻抗元件整定根据《大型发电机变压器继电保护整定计算导则》DL/T 684-2012,全阻抗元件的动作半径按发电机正常并网时刻发电机输出最大电流(考虑一定裕度,取)时保证低阻抗元件不动作为原则来整定,即:---取0.8电阻动作只按防止发电机正常并网时系统发生冲击导致全阻抗元件误动来整定,即:带入数据:=0.81800030000/(1.7320.321383180)=216=0.85216=184由于为全阻抗圆,发电机正常运行情况下,负荷较高时,机端测量阻抗已掉入动作圆内,虽保护已由断路器常闭触点闭锁,但始终存在断路器常闭辅助触点损坏或是回路端子松动,造成误上电保护装置误动作,故而在正常发电运行情况下,应退出该保护硬压板,停机时应重新投入该保护硬压板;结束语:机组误上电后,巨大的冲击电流,引起转子过热,对机组造成严重危害,尤其是大型发电机组危害更大,故此大型发电机应装设误上电保护,同时在运行过程中应合理投退误上电保护硬压板,使其发挥应有的作用。
