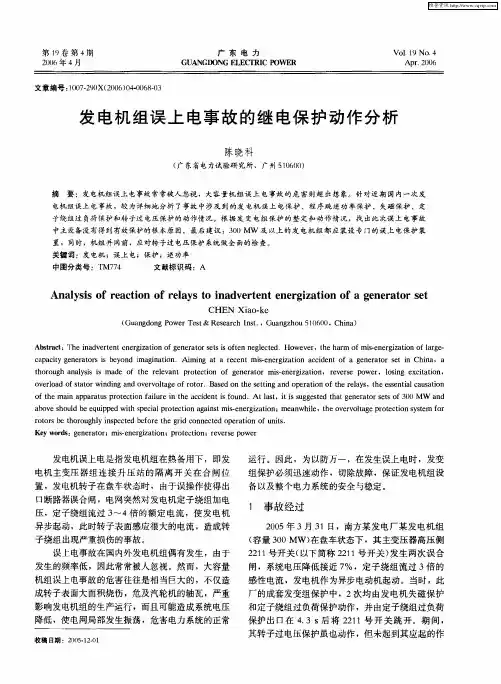

发电机组误上电事故的继电保护动作分析
１ 事故经过
２０ 年 ３ ３ ０５ 月 １日，南方某发 电厂某发电机组 （ 容量 ３０ＭＷ） ０ 在盘车状态下 ，其主变压器高压侧
维普资讯
第１ ９卷 第 ４期
２０ ０ ６年 ４月
广 东 电 力
ＧＵＡＮＧＤＯＮＧ ＥＣＴ Ｃ Ｐ０Ｗ ＥＲ ＥＬ ＲＩ
ＶＯ ｌ ９ ＮＯ ４ ｌ１ ． Ａｐ ． ０ ６ ｒ２ ０
文章编号 ：０ ７２０ ２ ０ ）４０ ６ —３ １０ —９ Ｘ（０ ６ ０ －０ ８０
子绕组过 负荷保 护和转子过 电压保护 的动作情况。根据 发 变电组保 护的 整定和 动作情 况 ，找 出此次误上 电事故 中主设备没有得到有效保护的根本原 因。最后建议 ：３） Ｍｗ 及 以上 的发 电机 组都 应装设 专 门的误上 电保护装 （） （
置 ，同时 ，机组并 网前 ，应对转子过 电压保 护 系统做 全面的检查 。 关键词 ：发 电机 ；误上 电；保护 ；逆功率
发 电机 组误 上 电事 故 的继 电保 护 动作 分 析
陈晓科
（ 东省 电力试验研 究所，广州 ５（ （） 广 １６）） １ （
摘
要 ：发 电机 组误 上电事故常常被人 忽视 ，大容量机 组误上 电事故 的危 害 则超 出想象。针对近期 国 内一次发
电机组误上电事故，较为详细地分析 了事故 中涉及到的发 电机误上电保护、程序跳逆功率保护、失磁保护、定
中图分类号 ：Ｔ ７ Ｍ７４
文献标 识码 ：Ａ
Ａｎａｙ ｉ ｆｒ ａ ｔｏ ｆｒ ｌ ｙ ｏ ｉ ａ ｖ ｒｅ ｎｅ ｇ ｚ ｔｏ ｆａ ｇ ｎ ｒ ｔ ｒｓ ｔ ｌ ｓｓｏ ｅ ｃ ｉ ｎ ｏ ｅ ａ ｓｔ ｎ ｄ ｅ ｔｎｔｅ ｒ ｉａ ｉ ｎ ｏ ｅ ｅ ａ ｏ ｅ
发变组误上电保护和启停机保护的分析李斌
发变组误上电保护和启停机保护的分析李斌摘要：发变组保护在机组停运后也应该正常投入，特别是发变组保护中的误上电和启停机保护，在发变组解列前就应该将其投入，发电机停运后一旦发生对发电机进行反送电的事故，发变组保护会动作于发变组出口断路器使其迅速跳开，使发变组免受伤害。
关键词：发变组；误上电保护；启停机保护；压板1 导言：某电厂1号机组在停运后进行母线恢复正常方式时，误合上发变组出口断路器，系统电源立即反送至1号发电机，而这时发变组保护出口总压板退出，使发变组误上电和启停机保护未能将发变组出口断路器跳开，造成汽轮发电机组转速急剧上升、剧烈振动，发电机密封瓦损坏、油氢泄漏、转子与油挡碰磨打火，致使氢气爆燃。
可见在机组停机前就应该投入误上电保护和启停机保护，本文以我厂#2机组为例对这两个保护进行详细分析，并分析这两个保护投入的时机。
2 发变组误上电保护的分析对我厂的发变组误上电保护是由发变组出口断路器的误合闸保护和出口断路器闪络保护组成。
2.1 断路器误合闸保护的分析断路器误合闸保护逻辑图：如图1下面就对图1中各个框图的功能进行简单介绍。
低电压元件：采用机端两组PT均低电压延时投入，电压恢复延时（与低频闭锁判据配合）退出。
低频元件：通过查阅相关资料此元件在频率低于45Hz时动作。
经低频闭锁：经查阅相关资料知该功能投入。
断路器跳开位置：当断路器跳开后跳闸位置继电器TWJ动作，使其辅助接点闭合并传入保护屏。
断路器无流判据：当发电机机端三相CT都小于给定值时认为断路器无电流。
经断路器位置闭锁：如果断路器不在跳开位置时闭锁该出口。
误合电流允许断路器跳闸：经查阅相关资料知该功能投入。
断路器跳闸闭锁投入：当发变组非同期合闸时，如果发变组出口断路器两侧电势相差180°左右，非同期合闸电流太大，跳闸容易造成断路器损坏，此时闭锁跳开发变组出口断路器，先跳开灭磁开关，当断路器电流小于定值时再动作于跳闸。
如果断路器两侧电势相差180°时跳闸，这时断路器两侧的最大电压是230/**2=375.5KV,也就是2=2.828倍正常相电压。
一例误上电保护误动作的事故分析
第2期（总第227期）2021年4月山西电力SHANXI ELECTRIC POWERNo.2（Ser.227）Apr.2021一例误上电保护误动作的事故分析杨奇（山西潞光发电有限公司，山西长治046699）摘要：误上电保护作为机组启动及并网过程中的重要保护，通常采用发电机变压器组出口断路器、灭磁开关辅助接点作为逻辑判别条件，而因开关辅助接点问题造成的保护误动时有发生。
针对一起机组启动中因逻辑设定的常开常闭辅助接点与外回路接线不一致导致的误上电保护误动作案例，从误上电保护的设计、校验、运行维护等方面提出了相应的建议。
关键词：误上电保护；辅助接点；逻辑判别；开关量变位中图分类号：TM774文献标志码：B 文章编号：1671-0320（2021）02-0021-040引言发电机在启动及并网过程中，由于误操作等原因可能使出口断路器误合闸。
发电机在转子静止、盘车或起励后不具备同期并网条件时误合出口断路器，突加的电压会在定子绕组中流过3~4倍额定电流，使发电机内部形成旋转磁场,旋转磁场在转子中感应工频或者接近工频的电流，造成发电机严重烧损或大轴扭曲。
特别是随着机组容量越大，承受过热的能力越弱，误上电时发电机异步启动、逆功率保护、失磁保护等也可能满足动作条件，但时限较长且开机和盘车时有些保护可能因无机端电压而不起作用，所以应重点关注误上电保护的配置、校验及日常运行维护。
1故障经过2018年9月12日某火电厂2号机组启动并网，7:00汽轮发电机组冲转至3000r/min,合灭磁开关、励磁系统起励正常。
检查各系统正常后启动同期,7:22:36发电机变压器组（以下简称发变组）出口收稿日期:2020-10-19，修回日期:2020-11-02作者简介:杨＜（1988）,男,山西长治人,2010年毕业于东北电力大学电力系统及自动化专业，工程师,从事发电厂电气设备检修、维护、管理等工作。
断路器合闸，随即发变组B套保护装置误上电保护动作,跳灭磁开关、发变组出口断路器。

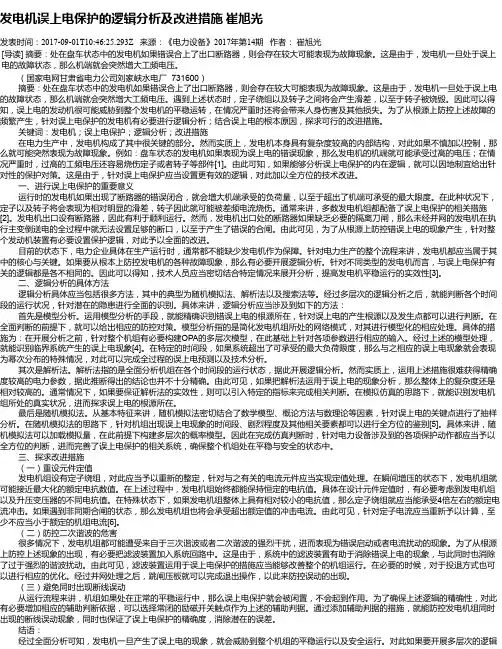

发电机误上电保护的逻辑分析及改进措施 崔旭光
发电机误上电保护的逻辑分析及改进措施崔旭光发表时间：2017-09-01T10:46:25.293Z 来源：《电力设备》2017年第14期作者：崔旭光[导读] 摘要：处在盘车状态中的发电机如果错误合上了出口断路器，则会存在较大可能表现为故障现象。
这是由于，发电机一旦处于误上电的故障状态，那么机端就会突然增大工频电压。
（国家电网甘肃省电力公司刘家峡水电厂 731600）摘要：处在盘车状态中的发电机如果错误合上了出口断路器，则会存在较大可能表现为故障现象。
这是由于，发电机一旦处于误上电的故障状态，那么机端就会突然增大工频电压。
遇到上述状态时，定子绕组以及转子之间将会产生滑差，以至于转子被烧毁。
因此可以得知，误上电的发动机很可能威胁到整个发电机的平稳运转，在情况严重时还将会带来人身伤害及其他损失。
为了从根源上防控上述故障的频繁产生，针对误上电保护的发电机有必要进行逻辑分析；结合误上电的根本原因，探求可行的改进措施。
关键词：发电机；误上电保护；逻辑分析；改进措施在电力生产中，发电机构成了其中很关键的部分。
然而实质上，发电机本身具有复杂度较高的内部结构，对此如果不慎加以控制，那么就可能突然表现为故障现象。
例如：盘车状态的发电机如果表现为误上电的错误现象，那么发电机的机端就可能承受过高的电压；在情况严重时，过高的工频电压还容易烧伤定子或者转子等部件[1]。
由此可知，如果能够分析误上电保护的内在逻辑，就可以因地制宜给出针对性的保护对策。
这是由于，针对误上电保护应当设置更有效的逻辑，对此加以全方位的技术改进。
一、进行误上电保护的重要意义运行时的发电机如果出现了断路器的错误闭合，就会增大机端承受的负荷量，以至于超出了机端可承受的最大限度。
在此种状况下，定子以及转子将会表现为相对明显的滑差，转子因此就可能被差频电流烧伤。
通常来讲，多数发电机组都配备了误上电保护的相关措施[2]。
发电机出口设有断路器，因此有利于顺利运行。

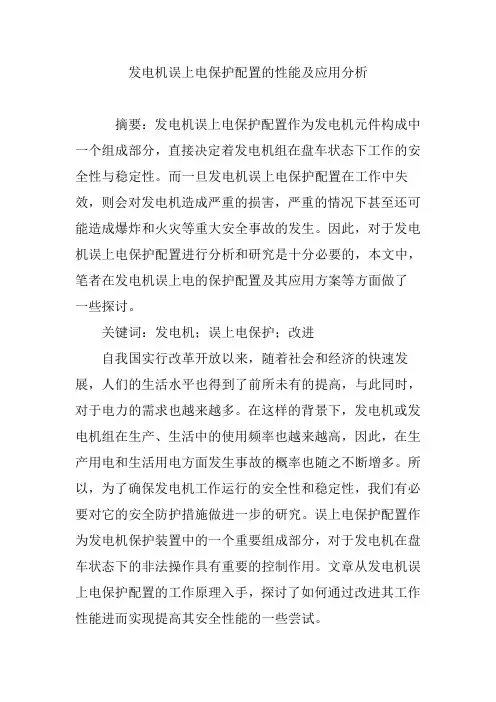

发电机误上电保护配置的性能及应用分析
发电机误上电保护配置的性能及应用分析摘要：发电机误上电保护配置作为发电机元件构成中一个组成部分，直接决定着发电机组在盘车状态下工作的安全性与稳定性。
而一旦发电机误上电保护配置在工作中失效，则会对发电机造成严重的损害，严重的情况下甚至还可能造成爆炸和火灾等重大安全事故的发生。
因此，对于发电机误上电保护配置进行分析和研究是十分必要的，本文中，笔者在发电机误上电的保护配置及其应用方案等方面做了一些探讨。
关键词：发电机；误上电保护；改进自我国实行改革开放以来，随着社会和经济的快速发展，人们的生活水平也得到了前所未有的提高，与此同时，对于电力的需求也越来越多。
在这样的背景下，发电机或发电机组在生产、生活中的使用频率也越来越高，因此，在生产用电和生活用电方面发生事故的概率也随之不断增多。
所以，为了确保发电机工作运行的安全性和稳定性，我们有必要对它的安全防护措施做进一步的研究。
误上电保护配置作为发电机保护装置中的一个重要组成部分，对于发电机在盘车状态下的非法操作具有重要的控制作用。
文章从发电机误上电保护配置的工作原理入手，探讨了如何通过改进其工作性能进而实现提高其安全性能的一些尝试。
1 发电机误上电保护配置的工作原理通常而言，为了避免发电机在启动与停止时候的误操作，300MW及以上的发电机（或发电机组）都需要设置误上电保护配置。
当发电机的转子或盘车静止时出现误合闸操作，则发电机定子所产生的正序电流自身所产生的磁场又会使发电机转子自身产生感应电流（与工频电流接近）。
总之，发电机误上电保护配置是通过借助励磁开关、定子电流、断路器辅助接点或低阻抗判据来对发电机是否存在误上电操作进行判断。
一旦出现误上电，就很容易使发电机的转子积累大量的热量，从而使其由于过热而导致损害。
发电机的误上电保护配置的工作原理是将误上电保护分为两个阶段。
下面以开机过程为例就误上电保护配置的两个工作阶段进行分析：阶段一为从发电机启动到闭合磁场开关这段时间。
1000MW发电机误上电保护动作原因分析及防范措施
１ 案例 分 析
某 电厂 ２ １ 年 １ １ ０１ 月 Ｏ日，３发 电机 带主变 零起 升 压 时 ，３发 护动 作 。 撑
变 组 误 上 电保护 动 作 ，动 作 时间 Ｏ：Ｏ２． ２ ９ ，保 护 动作 值 为 ３ 原 因 分 析 ６４ ：８ ７ ６０ ８ ０５ ． ８ Ａ，电流取 至发 电机 中性 点侧 ， Ｔ变 比 ：８ Ｏ ／ ， ＝ ． ６ Ａ Ｃ ２ Ｏ ５／ ４ ７ ， Ｏ ｅ ２ ６ 在｝ ｝ 组检 修期 间 ， 电气一 次 专业 对 撑 ３机 ３主变 进 行 了直 流 电 查 保 护动 作 报告 得 知 ，保护 动 作 时 ３ 电机定 子 电流 二 次值 为 ： 发 阻测 试 ， 即在 变 压器 高 压侧 通 入直 流 电流 ， 电流 在变 压 器铁 芯 上 该 ｌ ０１６７ ／＝ ． ９Ａ， ＝ ． ５ ａ ． Ａ，５ ０ ７ ／ １ ３ － ３ ， ８ ｃ ０ Ａ。录 波 图如 图 １ 示 。 所 产 生剩 磁 ， 压 器 工 作 点发 生 偏 移而 进 入 饱 和 区 ， 成 群 主 变 励 变 造 ３ 磁 电感 急 剧 下 降 ， 零 起 升压 时 ， 在 由于 升 压 较 快 ， 生 很大 的励 磁 产 涌 流 （ 录 波 图 中可 以看 出 ，该 电 流 具 有 变 压 器 涌 流 的 典 型 特 从 征— —偏 于 时间轴 一侧 ） 从而 导致 ３ 电机误 上 电保 护动 作 。 ， 发 众所 周知 ，励 磁 涌流 是 由于 变压 器 铁芯 磁 通饱 和 所 引起 的 冲 击 电流 ， 大 小与 变压 器等 值 阻抗 、 闸初 相 角 、 其 合 剩磁 大 小 、 绕组 接 线 方式 、 芯 结构 及材 质 等 因素有 关 。主 变在 空 载充 电时 ， 电 的 铁 充 电流 波形 偏 向于 时 间轴一 侧 的， 典型 的励磁 涌 流波 形 。 型变 压 为 大 器在 合 闸 充 电时 ， 由于 其 电感 性加 上 合 闸瞬 间供 电 电压 的相 角 不 确 定性 ， 存 在 最 大 ７ 会 ～９倍 的励 磁 涌 流 ， 原 因就 是 电感 电流 不 其 能突 变 。根据 ×ｄ ｄ， 果合 闸 时正 弦 电压 最 大 则可 以平稳 过 ｉ ｔ如 ／ 渡 ； 旦 不在 此 相位 ， 别 是 在 过 零位 电压 时 ， 然 产 生 巨大 的 电 一 特 必
发电机误上电保护、启停机保护、闪络保护专项培训
一、发电机误上电保护
• 1、设置误上电保护的原因 • 300MW及以上发电机组，一般都要装设误上电保护，以防止发电机起停机时的误操作。当
发电机盘车或转子静止时发生误合闸操作，定子的电流（正序电流）在气隙产生的旋转磁场会 在转子本体中感应工频或接近工频的电流，会引起转子过热而损坏。因而设置误上电保护。根 据GB/T14285-2006《继电保护和安全自动装置技术规程》4.2.19对于发电机起停过程中发生的 故障、断路器断口闪络及发电机轴电流过大等故障和异常运行方式，可根据机组特点和电力系 统运行要求，采取措施或增设相应保护。对300MW及以上机组宜装设突然加电压保护。
10/2/2023
三、断路器闪络保护
• 3、闪络保护的动作条件
• 为了尽快排除闪络故障，在机组上可装设断口闪络保护，断口闪络保护动作的条件是断路器处 于断开位置时有负序电流出现，断口闪络保护首先动作于灭磁，失效时动作于断路器失灵保护。
• 发电机在进行并列过程中，当断路器两侧电压方向为180°，断口易发生闪络。断路器断口闪 络只考虑一相或两相，不考虑三相闪络。断路器闪络保护取主变高压侧开关CT电流。
• 第三种情形：发电机起停过程中，已加励磁，但频率大于定值，断路器误合或非同期。
10/2/2023
一、发电机误上电保护
• 3、误上电保护动作逻辑 • 误上电保护动作的第一条件为误上电保护投入。因断路器误合，必然在机端和中性点处感应到
三相电流，因此增加机端电流判据。且低频元件和低压元件均动作的情形下，误上电保护出口。
10/2/2023
三、断路器闪络保护
• 4、闪络保护的动作逻辑
10/2/2023
感谢您的聆听
10/2/2023
发电机误上电保护原理及保护调试方法、发电机误上电的危害
发电机误上电保护原理
1、为什么配置误上电保护（续）：
3）因此，对这种突然加电压的异常运行状况，应当有相应的保护装 置，以迅速切除电源。一般来说，设置专用的误合闸保护比较好， 不易出现差错，维护方便。
发电机误上电保护原理
误上电保护实现的原理多种多样，其原理大同小 异，主要区别在于发电机停机状态的鉴别元件，有的 用低频元件，有的用低电压元件，均辅以开关的辅助 触点。 1)发电机盘车时，未加励磁，断路器误合，造成发电 机异步起动。 2)发电机起停过程中，已加励磁，但频率低于一定值， 断路器误合。 3)发电机起停过程中，已加励磁，但频率大于一定值， 断路器误合或非同期。
发生误合闸后，转子表面的热量迅速积聚。机组容量越大，转子承受过热 能力相对越小，所以大型发电机的转子更容易达到热积累极限而损坏。在发电 机异步启动过程中，转子大轴上的叶片将产生较大振动，尤其是汽轮机叶片如 在自然频率处停留时间过长，机械共振极易导致材料疲劳，严重时叶片或拉金 出现断裂。如果发电机轴承的润滑系统退出工作（如在检修时），误合闸还将 导致发电机的轴承损坏。
发电机误上电保护原理及保护 调试方法
发电机误上电保护原理
1、为什么配置误上电保护：
1）先了解盘车：发电机在盘车（大型发电机组的检修中,经常需要缓 慢转动整个机组转动部分——俗称"盘车".机组盘车可采用机械或电 动两种方式,应根据机组的型式和具体检修内容确定盘车的方式.电动 盘车是使发电机定/转子分别通上直流电后,利用定/转子磁场间的电动 力,使机组缓慢转动. 发电机处于电动盘车状态时,相当于发电机工作 在直流电动机状态.其原理是:当发电机转子绕组通以恒定直流时,转子 将产生一个恒定的转子磁场.此时若定子绕组某一相也通入直流,则该 相也产生一个磁场.当通入的电流刚好使两磁场的极性相反,则两磁场 相互吸引,反之则相斥.当磁场产生的电磁转矩大于转子的摩擦转矩时, 转子便转动一个电气角度,直至定转子的磁轴相重合时转子停止转动. 此时给定子的另一相通人电流,则转子又旋转一个电气角度,这样A,B,C 三相按顺序不间断地依次循环通人电流,则转子便能连续转动）.
发电机误上电保护中逻辑电路应用及测试方法
【 关键 词 】 辑 电路控 制 发 电机 逻 【 中图分类 号 】 Ｍ６ １ Ｔ ２． ３
误 上 电保 护 阻抗 圆 【 文献 标识码 】 Ａ
大 容 量发 电机 变压 器组 发 电机误 上 电保 护 中 逻 辑 电路 控制较 为 复杂 ， 在调试 和 检测 过程 中会 遇 到一 些 问题 。 通过 对逻 辑 电路 的设 计及 检测 方法 的 研究 、 索 ， 摸 总结 出一套 较 为实 用 和 完整 的 检测 方
此 种 情 况下 的误上 电一般 可 分 为无 励 磁 情况 下 误 上 电或 发 电机 电动势 没 有达 到 系统 电压 时 的 误 上 电两种情 况 ， 于 系统可 强拉 发 电机 同步 的非 对
阻抗最 小 ． 子 电流最 大 。定子 电流 产生 的旋 转磁 定
场 在转 子表 面感应 出很 大 的 电流 ， 电机 以异 步 电 发
１ 发 电机 误 上 电保 护 的 分 析
１１ 误 上 电保 护 的 装 设 要 求 及 类 型 ．
动 机方 式拖动 机组 。 机端 出现低 电压 。 当发 电机 由
发 电机 异步启 动 过程 中 ， 子大 轴上 的 叶片将 产生 转 较 大振 动 ． 其是 汽轮 机 叶片如 在 自然频 率处停 留 尤
时间 过 长 ． 机械 共 振极 易 导 致材 料 疲劳 ， 严重 时 叶
灭磁 开关未合 时误 上 电 ，由于汽 轮发 电机 在起 、 停 机过程 中灭磁 开关 在开 位 的时 间较长 。 此该种 情 因 况误上 电的概 率较大 ； 一种 情况 是灭 磁开关 合 上 另
频率 ， 断路器 两 端 电压 相位 差 较 大 ， 而 则合 闸瞬 间 将产 生很大 的合 闸 电流 。 在断路 器两 端 电压 正好 反
微机保护实训报告
一、实训背景随着电力系统的不断发展，对电力设备的保护要求越来越高。
微机保护作为现代电力系统保护技术的重要组成部分，具有反应速度快、可靠性高、功能齐全等优点。
为了使学生更好地了解和掌握微机保护技术，提高学生的实际操作能力，本次实训以微机保护装置的测试为主要内容。
二、实训目的1. 掌握微机保护装置的工作原理；2. 熟悉微机保护装置的测试方法和技巧；3. 提高学生的实际操作能力和解决实际问题的能力；4. 培养学生的团队协作精神。
三、实训内容1. 实验一：变压器差动保护试验（1）实验目的通过本实验，使学生了解变压器差动保护的工作原理，掌握变压器差动保护的测试方法。
（2）实验步骤1）检查实验设备是否完好，包括微机保护装置、电源、测试线等；2）连接实验设备，确保微机保护装置与模拟线路正常连接；3）设置保护参数，包括差动保护电流、启动时间等；4）进行实验，观察差动保护装置的动作情况；5）分析实验结果，总结变压器差动保护的优缺点。
2. 实验二：发电机匝间短路保护试验（1）实验目的通过本实验，使学生了解发电机匝间短路保护的工作原理，掌握发电机匝间短路保护的测试方法。
（2）实验步骤1）检查实验设备是否完好，包括微机保护装置、电源、测试线等；2）连接实验设备，确保微机保护装置与模拟线路正常连接；3）设置保护参数，包括匝间短路保护电流、启动时间等；4）进行实验，观察发电机匝间短路保护装置的动作情况；5）分析实验结果，总结发电机匝间短路保护的优缺点。
3. 实验三：微机保护装置调试与维护（1）实验目的通过本实验，使学生了解微机保护装置的调试与维护方法，提高学生对实际问题的解决能力。
（2）实验步骤1）检查实验设备是否完好，包括微机保护装置、电源、测试线等；2）根据实际情况，对微机保护装置进行调试；3）观察微机保护装置的动作情况，分析调试结果；4）对微机保护装置进行维护，包括检查硬件、软件等方面；5）总结微机保护装置调试与维护的经验。
一起发电机突然加电压保护误动事故分析
一起发电机突然加电压保护误动事故分析根据GB/T 14285-2006《继电保护和安全自动装置技术规程》规定，为防止发电机起停过程中发生故障，对于300 MW及以上机组宜装设发电机突然加电压保护(或称误上电保护)。
目前600 MW及以上容量机组己成为电网主力机组，发电机突然加电保护在运行机组中也得到了越来越广泛的应用。
但由于设备、人为等因素导致的发电机突然加电保护误动也时有发生，造成了机组的非计划停运，也给电网的安全稳定运行带来了不利影响。
事件描述事故发生时机组负荷300 MW，机组直流系统正极对地电压20 V，负极对地电压205 V。
经查找原因为发变组支路直流接地，为确定故障点决定采用直流拉路。
当对保护A柜开关量电源拉路时，保护C柜“热工保护动作”信号发出，动作信息“跳发变组出口断路器开关、灭磁开关、启动快切”，机组跳闸解列。
因机组跳闸时，正进行保护A柜开关量电源拉路，在事故发生后虽然A柜面板显示无动作信号，但仍对A柜进行了检查。
通过查看A柜保护动作记误上电保护误动导致机组跳闸。
现场保护为双重化配置，均为南京自动化股份有限公司DGT 801数字式发电机变压器组保护装置。
原因分析DGT801装置误上电保护利用灭磁开关、发变组出口断路器位置接点、定子电流及低阻抗判据来判别发电机是否发生误上电。
该保护在机组解列后自动投入，机组并网后自动退出，无保护投退硬压板，无需人工投退。
由图1可知，DGT801保护是依据灭磁开关与发变组出口断路器位置接点判别机组当前运行状态。
机组解列后，灭磁开关与发变组出口断路器均在分位。
此时，若机组定子电流大于整定值，则装置判断发电机误上电，保护延时动作。
当机组并网后，此时灭磁开关与发变组出口断路器均在合位，保护逻辑值均为0，通过与逻辑闭锁保护。
由上可知，DGT801保护实际是通过检测灭磁开关与发变组出口断路器位置实现保护的自动投退。
DGT801误上电保护装置用于判别机组运行状态的灭磁开关及出口断路器位置开关量输入信号并不是由就地端子箱接点直接接入参与保护逻辑判别，而是通过装置内部重动继电器动作后，由重动继电器接点参与逻辑判别，而上述重动继电器电源则取自装置开关量电源。
浅谈发电机误上电保护在实际中所起作用及优化措施
浅谈发电机误上电保护在实际中所起作用及优化措施摘要：随着机组装机容量的增大，一般大型发电机都装设有误上电保护，但是在实际中误上电保护是否从机组解列到并网后都能启到保护作用，根据机组的实际接线方式有很大关系，如果误上电保护不能全程发挥作用，对发电机来说存在潜在的风险。
关键词：发电机；误上电；保护；风险1引言在2018年某发电有限公司因为机组解列后出口刀闸因有一相没有完全分开导致升压站合环运行时刀闸出现端口拉弧，导致发电机反送电，使汽轮发电机转速上升，机组振动增大导致氢气泄露发生爆炸，出现此时间主要问题就是发电机失去保护作用，误上电本可发挥作用但因为机组停运导致跳闸出口压板退出而无法保护发电机[1]。
2误上电保护原理及逻辑框图误上电保护原理是将误上电分成以下阶段：1）发电机盘车时，未加励磁，断路器误合，造成发电机异步起动。
采用两组PT均低电压延时t1投入，电压恢复，延时t2（与低频闭锁判据配合）退出。
2）发电机起停过程中，已加励磁，但频率低于定值，断路器误合。
采用低频判据延时t3投入，频率判据延时t4返回，其时间应保证跳闸过程的完成。
3）发电机起停过程中，已加励磁，但频率大于定值，断路器误合或非同期。
采用断路器位置接点，经控制字可以投退。
判据延时t3投入（考虑断路器分闸时间），延时t4退出其时间应保证跳闸过程的完成。
当发电机非同期合闸时，如果发电机断路器两侧电势相差180°附近，非同期合闸电流太大，跳闸易造成断路器损坏，此时闭锁跳断路器出口，先跳灭磁开关，当断路器电流小于定值时再动作于跳出口开关[2]。
误合闸保护逻辑框图3 误上电在实际中起到的作用针对发电机出口不带GCB开关且机组经单元制形式接入升压站的操作系统，同时机组解列后要求升压站断路器合环操作的，误上电保护一般不能达到全程保护发电机的作用。
在发电厂实际应用过程中就因为机组（单元接线，出口未设置GCB开关）解列后，退出发电机出口相关保护压板，在分发变组和升压站间的刀闸后升压站需要合环操作时，由于刀闸三相中其中有一相没有完全分开导致合升压站断路器时发电机出现倒拖现象的类似案例；如果短引线保护出现异常不能正确动作那么对发电机将造成严重的损伤。
误上电
发电机误上电保护一、保护原理发电机误上电的可能有两种情况：第一种是发电机在盘车或升速过程中（未加励磁）突然并入电网；第二种情况是非同期合闸。
发电机在盘车或升速过程中突然并入电网，将产生很大的定子电流，损坏发电机。
另外，当发电机转速很低时出现工频定子电流，定子旋转磁场将切割转子绕组，造成转子过热损伤。
目前500KV系统中广泛采用的3/2断路器接线增加了误上电的几率。
发电机非同期合闸，将产生很大的冲击电流及转矩，可能损坏发电机及引起系统振荡。
在DGT801系列发变组保护装置中，利用灭磁开关未合及定子过电流，来判别发电机升速或盘车过程中的误上电；而利用低阻抗判据，来判别非同期合闸。
另外，利用定子负序电流判别并网前断路器某相断口闪络。
误上电保护在发电机并网后自动退出运行，解列后自动投入运行。
根据现场多年运行经验，谨慎的运行方法是在并网后退出误上电保护的出口压板，手动退出此保护。
保护逻辑框图如图一所示：图一发电机误上电及断路器闪络保护逻辑框图二、一般信息注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。
2.6投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
2.7参数监视点击进入误上电保护监视界面，可监视保护的整定值，电流、负序电流及阻抗计算值等信息。
三、保护定值测试3.1 闪络负序电流定值测试满足断路器接点未合条件，在电流输入端子任一相（如A相)）加电流，或加三相负序电流，逐步增加电流达断路器闪络出口发信，记录数据：3.2 闪络动作时间定值测试满足断路器接点未合条件，在电流输入端子任一相（如A相)）加电流，或加三相负序电流，突加1.5倍定值的负序电流达断路器闪络出口发信，记录动作时间。
3.3 误上电电流定值测试满足断路器接点未合条件，满足磁路开关接点未合条件，在电流输入端子任一相（如A 相）加电流，逐步增加电流达误上电出口发信，记录数据：3.4 误上电动作时间定值测试满足断路器接点未合条件，满足磁路开关接点未合条件，在电流输入端子任一相（如A 相）加电流，突加1.5倍定值电流达误上电出口发信，记录动作时间。
基于PCS-985B的发电机误上电保护现场校验
发电厂误上电曾多次发生，尤其是在５００ｋＶ 升压站， 当主接线采用 ３／２ 的接线方式时， 发生误上电的概率很 大，为此岱海电厂发电机配置了误上电保护。
电工技术 电气测试
基于 犘犆犛９８５犅 的发电机误上电保护现场校验
康振华
（内蒙古岱海发电有限责任公司，内蒙古 乌兰察布 ０１３７００）
摘 要：大型发电机均装设误上电保护，以保证在误上电时能正确快速动作，避免发电机受损。对 ＰＣＳ９８５Ｂ型发变 组保护装置中发电机误上电保护的现场校验进行分析、探讨。 关键词：ＰＣＳ９８５Ｂ；误上电保护；校验 中图分类号：ＴＭ９３０
电气测试 电工技术
时间。 （３）发电机起 停 机 过 程 中 高 频 误 上 电。 发 电 机 并 网 前
升速过程中励磁调节器已起励，发电机频率高于定值，基 本定速，只是合闸角条件不满足，断路器误合或非同期合 闸。发电机刚从系统脱网后减速过程中励磁未灭磁，发电 机频率高于定值，断路器误合。采用断路器位置接点，可 由软压 板 灵 活 投 退， 判 据 经 时 间狋３ 投 入， 经 时 间狋４ 退 出，展宽时间应大于断路器完成一次跳闸的时间。
! " # $
!
"
#
$
%
!
&
"
'
#
$
!
"
(")
# )*"+
$
!
"
,-
# ./"0
$ !
浅谈发电机误上电保护
浅谈发电机误上电保护1、前言本文介绍了发电机误上电的危害，误上电保护的原理判据以及整定计算，希望通过该本文，提升继电保护工作者对误上电保护的认识；2、发电机误上电保护的危害2.1发电机在盘车状态下（未加励磁，低速旋转），断路器误合闸，系统三相工频电压突然加在机端，使同步发电机处于异步启动工况，此时发电机呈现次暂态电抗，在异步启动过程中，发电机定子绕组电流很大，由于转子与气隙同步速旋转磁场有较大滑差，转子本体长时间流过差频电流，转子有可能烧伤；突然误合闸引起转子的急剧加速，由于润滑油太低，也可能使轴瓦损坏。
由此可见，发电机误上电是一种破坏性很大的故障。
3、对误上电保护的要求3.1在发电机停机后及并网前的整个起动过程中，若断路器错误地合闸，误上电保护应快速跳闸；3.2在发电机停机后及并网前的整个起动过程中，若断路器未合闸，误上电保护应可靠地不动作；3.3当发电机以正常准确同期方式并网时，误上电保护应可靠地不动作；3.4发电机正常并网后，误上电保护应自动退出运行；3、误上电保护原理及判据4.1 XX电厂发变组保护采用许继WFB-800A系列保护装置，误上电原理：4.1在发电机并网前，励磁开关尚未合闸时，若断路器误合闸，机组相当于同步电动机全电压异步启动，对机组冲击电流很大，有重大危害。
误上电保护的过流元件及低阻抗元件作为双重化保护都能动作出口，保护快速出口跳闸；4.2当励磁开关闭合后，过流元件退出，若此时断路器误合闸，机组相当于同步发电机非同期合闸，对机组也有大的冲击电流，有重大危害，低阻抗元件动作，保护快速出口跳闸。
误上电保护原理图5.整定计算5.1过流保护整定计算根据《大型发电机变压器继电保护整定计算导则》DL/T 684-2012，过流元件动作值按发电机停机状态或盘车状态下误合闸时流过发电机的电流来整定，即：式中：—可靠系数，取0.5；—最小运行方式下系统联系电抗，以发电机容量为基准的标幺值；、—发电机的次暂态电抗（不饱和值）、主变压器电抗，均以发电机容量为基准的标幺值；5.1.1系统参数：根据下发参数，电网系统到金安桥电站500kV高压母线的联系电抗在最小运行方式下的正序联系电抗为0.2912（基准容量：1000MVA，基准电压：525KV）5.1.2发电机参数：发电机额定容量为666.7 MVA ，额定电压为18kV，额定电流为21383A，纵轴次暂态电抗（%）为0.2018 （不饱和值），归算到基准容量下的标幺值为5.1.3主变参数：主变额定容量3223（669）MVA、额定电压，额定电流702.3/12388.9A，三相接线组别，短路电压比（平均值）：，归算到基准容量下的标幺值为发电机侧在基准容量为1000kVA时额定电流为：,根据整定计算导则：根据整定计算导则：=0.532076/（0.3027+0.2196+0.2912）30000=0.66A5.2全阻抗元件整定根据《大型发电机变压器继电保护整定计算导则》DL/T 684-2012，全阻抗元件的动作半径按发电机正常并网时刻发电机输出最大电流（考虑一定裕度，取）时保证低阻抗元件不动作为原则来整定，即：---取0.8电阻动作只按防止发电机正常并网时系统发生冲击导致全阻抗元件误动来整定，即：带入数据：=0.81800030000/(1.7320.321383180)=216=0.85216=184由于为全阻抗圆，发电机正常运行情况下，负荷较高时，机端测量阻抗已掉入动作圆内，虽保护已由断路器常闭触点闭锁，但始终存在断路器常闭辅助触点损坏或是回路端子松动，造成误上电保护装置误动作，故而在正常发电运行情况下，应退出该保护硬压板，停机时应重新投入该保护硬压板；结束语：机组误上电后，巨大的冲击电流，引起转子过热，对机组造成严重危害，尤其是大型发电机组危害更大，故此大型发电机应装设误上电保护，同时在运行过程中应合理投退误上电保护硬压板,使其发挥应有的作用。
误上电保护
3.26 发电机误上电保护3.26.1保护原理300MW 及以上发电机组，一般都要装设误上电保护，以防止发电机起停机时的误操作。
当发电机盘车或转子静止时发生误合闸操作，定子的电流（正序电流）在气隙产生的旋转磁场会在转子本体中感应工频或接近工频的电流，会引起转子过热而损失。
误上电保护原理是将误上电分成两个阶段。
以开机为例，第一阶段：从开机到合磁场开关。
在这期间，由于无励磁，发电机不可能进行并网操作，因此要求发电机断路器合闸和定子有电流，则必然为误上电，瞬时跳闸；第二阶段：从合磁场开关到并网。
在这期间，用阻抗元件来区分并网和误上电，误上电一般可做到0.5s 内跳闸，并且误上电情况越严重，跳闸也越快。
误上电保护在发电机并网后自动退出运行，解列后自动投入运行。
保护引入发电机三相电流和主变高压侧或者发电机侧两相电流和两相电压。
3.26.2逻辑框图图3-26-1 误上电保护原理图其它【NARI RCS-985发电机变压器成套保护装置技术说明书－2001】 误合闸保护（1） 发电机盘车时，未加励磁，断路器误合，造成发电机异步起动。
采用两组PT均低电压延时t1投入，电压恢复，延时t2（与低频闭锁判据配合）退出（2） 发电机起停机过程中，已加励磁，但频率低于定值，断路器误合。
采用低频判据延时t3投入，频率判据延时t4返回，其时间应保证跳闸过程的完成（3） 发电机起停过程中，已加励磁，但是频率大于定值，断路器误合或非同期。
采用断路器位置接点，经控制字可以投退。
判据延时t3投入（考虑断路器分闸时间），延时t4退出，其时间保证跳闸过程的完成当发电机非同期合闸时，如果发电机断路器两侧电势相差1800附近，非同期合闸电流太大，跳闸易造成断路器损坏，此时闭锁跳断路器出口，先跳灭磁开关，当断路器电流小于定值时再动作于调出口开关高厂变低压侧断路器误合，也会导致发电机异步起动，高厂变低压侧断路器误合只经过低频判据闭锁跳闸断路器闭合为0磁路开关闭合为0【NARI RCS-985发电机变压器成套保护装置技术说明书－2001】【许继：WFB-100微机型发变组成套保护装置技术说明书】突加电压保护突加电压保护作为发电机盘车状态下，主断路器误合闸的保护发电机在盘车过程中，由于出口断路器误合闸，系统三相工频电压突然加在机端，使同步发电机处于异步启动工况，由系统向发电机定子绕组倒送大电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ｓｒ ｓｄｇ ａ ｇｎ ｒｔ ａ ｓ ｒ ｒｇｏｐｐｏｅｔ ｎｄｖｃ ｒｄ ｃｄｂ ｅＮ ｎｉｇＡ ｔｍ ｔｎＣ ． Ｌｄ ｅｉ ｉ ｔ ｅ ｅａ ｒ ｒｎｆ ｍｅ ｒｕ ｒｔ ｉ ｅｉｅｐｏ ｕｅ ｙｔ ａｊ ｕｏ ａ ｏ ｏ ，ｔ ｅ ｉｌ ｏｔ ｏ ｃｏ ｈ ｎ ｉ
Ｙ Ｎ ａ－ａ ．Ｑ Ａ ｎ Ａ Ｇ Ｈ ｉｉ ｊ ｏ Ｉ Ｏ Ｍｉｇ
（ ｒ ｉ ｎｔｕｅｏ ｏ ｅ ｅｈ ｏ ｇ ， ｒｂｎ １０３ Ｃ ｉａ ＨａｂｎＩｓ ｔｔ ｆＰ ｗ ｒＴ ｃ ｎ ｌ ｙ Ｈａ ｉ ５ ００， ｈｎ ） ｉ ｏ
Ａｂｓｒ ｃ ： Ｂａ ｅ ｎ ｔ ｅ ｔ ｔｔ ｓ ｏ ｅ ｅ ａｏ ｎ ｏ ｒ ｃｌ ｗｉｃ ｉ ｇ ｏ ｔａ ｔ ｓ ｄ ｏ ｈ ｗｏ ｓａｕ ｆｇ ｎ ｒ ｔｒｉ ｃ ｒｅ ｔｙ ｓ ｔ ｈ ｎ ｎ，ｔ ｉ ｒｉｌ ａ ｅ ｅ ＤＧＴＳ ｈ ｓ ａｔｃｅ ｔ ｋ ｓ ｔ ｈ ０１
因此 ， 大 型发 电机 应装 设 误 上 电 保 护 。发 电 对 机误 上 电保护 具有 鉴 别 同期并 网 和误 合 闸 的功 能 ， 正 常并 网后 自动退 出运行 ， 解列 后投 人保 护功 能 。
作者简介 ：杨海蛟（ ９３一 ， ， １ ８ ） 女 助理讲师 ， 研究方 向为 电力系统继 电保护。
Ｋｅ ｒ ｓ： ｇ ｎ ｒ ｔｒ ｐ ｏｅ ｔｏ ｆｉ ｏ ｅ ｔｙ ｓ ｔｈｉ ｎ； ｔ ｓｉ ｇ ｙ ｗｏ ｄ ｅ ｅ ａ ｏ ； ｒ ｔ ｃｉｎ ｏ ｎｃ ｒ ｃ ｗｉｃ ｎｇ ｏ ｌ ｅ ｔｎ
１ 发 电机误上 电保护
发 电机 的误上 电分 为 两种 情 况 ： 一 种 是发 电 第 机在 盘 车或升 速过 程 中（ 加励 磁 ） 未 突然 接 人 电 网 ， 即发 电机 磁路 开关 未合 时误 上 电 ， 汽 轮 机起 机 过 而 程 的绝 大部分 时 间是 花 在磁 路 开 关 未 合 时 ； 第二 种
上电。
是非 同期合闸， 即磁路开关合上后误上电。 发 电机在 盘车 或 升速 过 程 中突然 并 人 电 网 ， 将
产生 很大 的定 子 电流 ， 害发 电机 。另外 ， 损 当发 电机
转速很低时 ， 定子旋转磁场将切割转子绕组 ， 造成转 子过 热 ， 伤转 子 ， 损 特别 是 机 组 容量 越 大 ， 相对 承 受
２ １ 年第 ２ ０１ １期
中图分类号 ：Ｐ ９ Ｔ３９ 文献标识码 ： Ａ 文章编号 ：０ ９— ５ ２ ２ １ ）２— １７— ４ １０ ２ ５ （０ １ １ ０ ０ ０
微 机 保 护 实 训 室 的 发 电 机 误 上 电保 护 测 试
杨 海 蛟 ，乔 明
（ 哈尔滨 电力职业技术学院 ，哈尔滨 １０ ３ ） ５ ００
摘 要：针对大型发电机误上 电的两种情况 ，以微 机保 护实训 室的国电南京 自动化股份有限公 司生 产的 Ｄ Ｔ ０ Ｇ Ｓ １系列数 字式发 电机 变压 器组保 护装 置 为例 ，通过测试 仪 为微 机保 护装 置送 入相
应 的 电流量 和 电压 量 ，说 明发 电机 误上 电保 护 的测试 方法 。
１ １ 保护构 成原 理 ．
Байду номын сангаас
在 Ｄ Ｔ０ 系列装 置 中 ， ＧＳ１ 利用 磁路 开关 、 路器 断
辅助触点、 定子电流、 低阻抗判据来判别发电机正常 并网或是误上电。另外 ， 利用定子负序 电流判别并
网前 断路器 某相 断 口闪络 。 将 误上 电保 护分 成 两 个 阶段 。第 一个 阶段 ： 开 机 到合 磁路 开关期 间 ， 由于无励磁 ， 电机不可 能进 发 行 并 网操 作 ， 因此 只要 发 现发 电机 断路 器合 闸 和定 子 有 电流 ， 可判 断为误 上 电。第 二 阶段 ： 则 合上 磁路 开 关到并 网期 间 ， 阻 抗元 件 来 区 分正 常并 网或 误 用
关 键 词 ：发 电机 ；误上 电保护 ；测试
Ｐｒ ｔ ｃ ｉ ｎ ｔ ｓ ｆ ｇ ｎ ｒ ｔ ｒ ｉ ｏ ｒ ｃ ｌ ｗｉｃ ｉ ｇ ｏ ｎ ｏ ｅ ｔ ｅ ｔｏ ｅ ｅ ａ ｏ ｎｃ ｒ ｅ ｔｙ ｓ ｔ ｈ ｎ ｎ ｉ ｏ ｍ ｉ ｒ ｃ ｍ ｐ ｔ ｒ ｐ ｏ ｅ ｔｏ ｏ ａ ｃｏｏ ｕ ｅ ｒ ｔ ｃｉ ｎ ｆ ｒｌ ｂ
过 热 的能 力 越 弱 。 目前 ５０ Ｖ系 统 中广 泛 采用 的 ０ｋ ３２断路 器接线 也增 加 了误 上 电 的几 率 。 ／ 发 电机非 同期合 闸 ， 产 生 很 大 的 冲击 电流 及 将 转 矩 ， 能 损 坏 发 电机 或 汽 轮 机 大 轴 及 引起 系 统 可
振荡。
误上电保护在发电机并网后 自动退 出运行 ， 解
列后 自动 投人 运行 。根据 现 场 多年 运行 经 验 ， 慎 谨
的运行方法是在并 网后 退出误 上电保护 的出 口压 板， 手动退出此保护。 保护 的输入 量 有 ： 电机 或 主 变 高 压 侧 Ｔ 发 Ａ二
收 稿 日期 ：２ １ 一ｏ ２ ０ １ ６— ８
ｆ ｒｅ ａ ｌ ，ａ ｄ ｅ ｐ ａｎ ｅ ｔ ｇ ｍｅｈ ｄ ｆｇ ｎ ｒ ｔｒ ｉｃ ｒ ｃｌ ｗ ｔｈ ｎ ｎ ｂ ｓｎ ａ ｕ ｅ ｎ ｏ ｘ ｍｐ ｅ ｎ ｘ ｌｉ ｓ ｔｓｉ ｔ ｏ ｓ ｏ ｅ ｅ ａ ｏ ｎ ｏ ｒ ｔ ｓ ｉ ｉ ｇ ｏ ｙ ｕ ｉ ｇ ｍｅ ｓ ｒ ｍｅ ｔ ｎ ｅ ｙ ｃ ｍｅｅ ｉ ｏ ｒ ｓ ｏ ｄ ｎ ｕ ｒ ｎ ｎ ｏｔ ｇ ｏ ｍｉｒ ｃ ｍｐ ｔｒｐ ｏｅ ｔ ｎ ｄ ｖｃ ． ｔ ｒｗ ｔ ｃ ｒｅ ｐ ｎ ｉ ｇ ｃ ｒｅ ｔａ ｄ ｖ ｌ ｅ ｔ ｈ ａ ｃ ｏ ｏ ｕ ｅ ｒ ｔ ｃｉ ｅ ｉ ｅ ｏ
