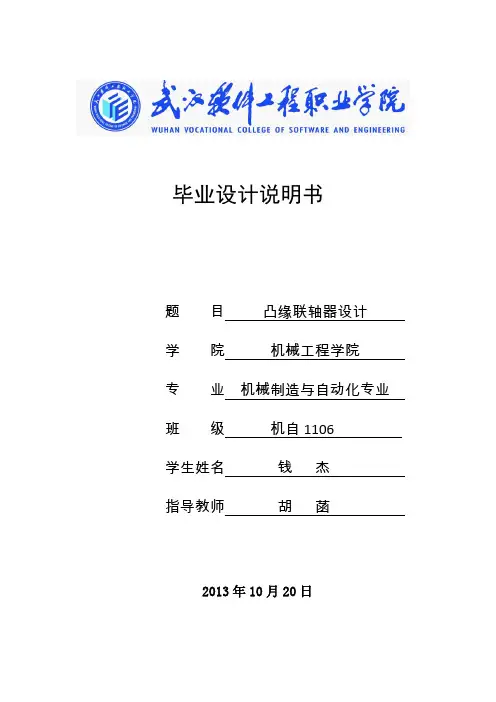

毕业设计说明书题目凸缘联轴器设计学院机械工程学院专业机械制造与自动化专业班级机自1106学生姓名钱杰指导教师胡菡2013年10月20日摘要：联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用，防止事故的发生。
可以说联轴器是工业中必不可少的组成部分。
而在工业生产中，使用较多的是凸缘联轴器。
该类型联轴器具有结构简单，成本低，可传递较大转矩的特点。
在转速低，无冲击，轴的刚性大，对中性较好的场合应用较广。
本设计是基于Y132M-4型电动机并参考标准件GY5 ,GYS5, GYH5设计而成。
其内容主要包括该YLD型联轴器的设计、校核，以及二维CAD零件图，三维UG零件图，CAD装配图，制造工艺卡片等。
本设计者初出茅庐，设计遗漏失误之处万望海涵、指出，本人不胜感激。
关键词：凸缘联轴器工业机械零件电动机Abstract：Coupling is used to join two axis in different institutions（The driving shaft and driven shaft）Rotate to make joint torque of mechanical parts. In the overloaded power transmission, Some coupling and buffer, vibration and enhance the role of shaft system dynamic performance. Coupling is indispensable component in the industry, so to speak. Is widely used in industrial production, the flange coupling. The type coupling has a simple structure, low cost, can transfer bigger torque characteristics. At low rotational speed, no impact, axial rigidity is large, wide application of neutral good occasion.This design is based on the motor and the reference standard parts GY5 Y132M - 4, GYS5, GYH5 designed. Its content mainly includes the YLD type coupling design, check, and 2 d CAD drawing, 3 d UG part drawing and assembly drawing CAD, manufacturing process card and so on. This designer, design omissions errors all hope is burke, pointed out that I really appreciate.Keywords：Flange coupling industrial machine part motor目录第一章绪论 (4)1-1 联轴器的基本介绍 (4)1-2 联轴器的具体分类 (6)1-3 联轴器的安装维护 (8)1-4 联轴器的动力简介 (10)第二章设计.........................................................^ 11 2-1 设计思路的确定 (11)2-2 设计工艺的拟定 (11)2-3 电动机的选取 (14)2-4 联轴器的设计 (16)2-5 螺栓的强度校核 (19)致谢 (22)参考文献 (23)第一章托辊的简介和前景1-1联轴器的基本介绍联轴器种类繁多，按照被连接两轴的相对位置和位置的变动情况，可以分为：①固定式联轴器。
图192 凸缘联轴器
