建筑物等电位连接技术交底
3、不定时巡视完工现场，如发现成品损毁，及时报告并恢复。
(九)应注意的安全问题
1、进入现场必须戴好安全帽。不得穿拖鞋、短裤或者赤膊、光背进入现场
2、严禁班前、班中喝酒，违者罚款500元。
3、焊工必须持焊工操作证上岗作业，不得无证上岗。
2）镀锌扁钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两边焊接；
3）镀锌圆钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两边焊接；
4）镀锌扁钢与角钢焊接，其搭接长度不少于宽度的2倍，三边施焊；
（八）、成品保护、工完场清
1、焊接时应注意接火和飞溅，注意防火，保护其他工序施工成品，平板焊接施工时携带灭火器。
4、高空临边作业必须系好安全带，且派专人监护。
5、更换场地移动焊把线时，应先切断电源，不得手持焊把线爬梯登高。
6、班组内部人员发生争执，或与其它专业施工人员发生争执时，不得打架闹事，必须先报知项目管理人员，擅自打架闹事Байду номын сангаас一律开除并视情况处以相应的罚款。
7、使用机电设备、机具前应检查确认性能良好，机电设备的漏电保护装置灵敏有效，不得"带病"运转。
(二)作业条件
1、土建墙、柱、顶板钢筋绑扎完成后。
(三)材质要求
1、热镀锌钢材（圆钢、扁钢）
2、辅料（电焊条、铜焊条等）
(四)机具准备
1、施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等
(五)质量要求；
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（六）施工工艺：
审核人
交底人
接受交底人
等电位联结及安装技术交底
表C2—1
编号
06—07—C2—002
工程名称
小区工程
交底日期
20年3月20日
施工单位
建设集团
分项工程名称
建筑物等电位联结
交底提要
等电位联结及安、地下车库及地下二层接地体已焊完。
2、穿墙保护管已预埋。
（二）材料要求
等电位及接地装置采用的镀锌材料，应有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要材料有：扁钢、圆钢、电焊条等。
4、卫生间等电位端子盒联结支线用PVC16硬质阻燃管、PVC86盒穿BV—4mm2导线，明敷部分采用BVR—4mm2导线与其相匹配的压线鼻子压好涮锡后再与金属部件外径相吻合的镀锌卡子加平弹垫压接，并压实、压牢。所在本层地板钢筋网采用φ10圆钢与（柱）墙内主钢筋焊接，然后再与25×4镀锌扁钢焊接在脸盆下适当位置距地300mm处预留连接板。
5、焊接倍数：圆钢与圆钢焊接时，为圆钢直径的6倍，且两面施焊，按直径大的圆钢计算倍数。扁钢与扁钢焊接时，为扁钢宽度的两倍，大扁钢与小扁钢焊接时，按大扁钢宽度两倍，且不少于三边施焊。圆钢与扁钢焊接时，按圆钢直径的6倍，且两面施焊，
6、焊接质量和防腐要求：焊缝应饱满，平整牢固，不许有夹渣、咬肉、气孔及未焊透等不良现象。焊后要除净药皮，砼外部分应刷两道防锈漆做好防腐处理。
4、等电位联结线路最小允许截面：铜干线—16 mm2，铜支线—6 mm2；钢干线—50 mm2，钢支线—16 mm2。
（二）一般项目
等电位联结位置正确，连接牢固，隐蔽工程记录齐全、准确。
（三）允许偏差项目
1、搭接长度扁钢≥2b；圆钢≥6D；圆钢和扁钢≥6D；（注：b为扁钢宽度；D为圆钢直径）。
2、扁钢搭接焊接3个棱边，圆钢焊接双面。
技术交底(等电位联接)
工程名称
交底时间
工程部位
等电位联结
交底对象
电气组
交底人
接收人
参加交底人员
内容
等电位联结施工工艺标准
一、材料要求
⑴品种规格：镀锌钢材（角钢、钢管、扁钢圆钢等）；铜材（铜管、铜排等）；辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等）。
⑵质量要求：镀锌钢材应根据设计要求选用冷镀锌材料，材料应有材质检验证明及产品出厂合格证。
六、质量记录
1、镀锌钢材、铜材等材质证明及产品出厂合格证。
2、等电位联结隐检记录齐全。
五、等电位联接施工工艺
1、基本要求
（1）建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板应互相连通。
（2）金属管道连接处一般不需要加跨接线，给水系统的水表需加跨接线。
（3）装有金属外壳排风机、窗框或靠近电源插座的金属门、窗框以及距外露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位连接。
2、等电位联结安装
（1）用40mm×4mm镀锌扁钢或Ø12mm镀锌圆钢作为等电位联结的总干线，按设计图的位置，与接地体（极）直接连接，不得少于2处。
（2）将总干线引至总等电位联结线箱，箱体与总干线应连接一体，箱中的接线端子排宜为铜质，截面积按设计要求。铜排与镀锌扁钢搭接处，铜排端应搪锡，搭接倍数不小于2B（B为扁钢的宽度）。亦可在总干线镀锌扁钢上直接打孔，作为接线端子。但必须搪锡，螺栓用M10，附件齐全；结线箱应有箱盖（门），并有标志。
（2）等电位联结的线路最小允许截面应符合下表的规定：
等电位线路最小截面
材料
截面积（mm2）
干线
支线
铜
16
6
钢
50
16
等电位技术交底
等电位技术交底嘿，朋友们！今天咱们来好好唠唠等电位技术这回事儿。
等电位技术啊，简单来说，就是让不同电位的金属物件在一定条件下达到相同电位，从而避免电流乱窜引发危险。
这就好比在一个班级里，大家都要遵守同样的规则，才能和谐共处，不然就会乱套。
我想起之前在一个小区里看到的情况，有户人家装修，电工师傅在处理等电位的时候马马虎虎。
结果，业主入住后，一到下雨天，卫生间里的金属物件总是感觉麻麻的。
这可把业主吓得不轻，后来请了专业的师傅来检查，发现就是等电位没处理好。
那到底啥是等电位呢？比如说在浴室里，有各种金属管道、金属浴盆、金属挂件等等。
这些东西在正常情况下可能电位不同，如果发生漏电，电流就可能通过人体造成伤害。
而等电位联结就是把这些金属物件都用导线连接起来，让它们电位相等，这样电流就不会乱跑啦。
在实际操作中，等电位的联结可是有不少讲究的。
首先得选对材料，像连接导线得是专用的，而且要有足够的截面积，不然电流一大就承受不住啦。
还有连接的位置也得准确，不能随便乱接。
施工的时候，那也是一点都不能马虎。
就拿卫生间的等电位来说吧，得先把墙面的基层处理好，把盒子安装牢固。
然后把各种金属物件和等电位端子箱用导线连接起来，连接处要拧紧，不能有松动。
而且，做完之后还得进行测试，看看是不是真的达到了等电位的效果。
我还碰到过一个例子，有个电工师傅为了省事，导线连接的地方只是简单地绕了几圈，用胶布一缠就完事。
结果没过多久，胶布松开了，导线也接触不良。
这要是真出了事儿，那可就麻烦大了。
所以说啊，等电位技术虽然看起来不复杂，但每一个环节都得认真对待。
从材料的选择到施工的细节，都不能掉以轻心。
这可关系到咱们的生命安全，可不是闹着玩的。
总之，等电位技术交底可不是纸上谈兵，得实实在在地落实到每一个施工环节中。
只有这样，咱们才能真正享受到安全可靠的用电环境，不用担心那些潜在的危险。
希望大家都能重视等电位技术，让我们的生活更加安全、更加美好！。

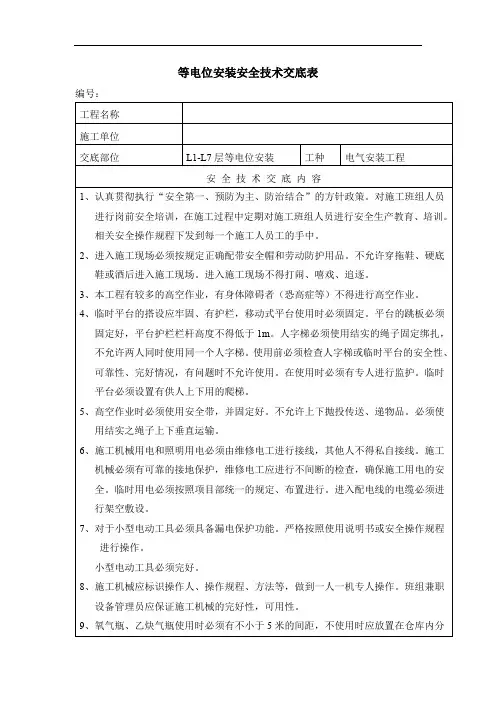

等电位安装安全技术交底表
8、遵章守纪，不得损坏完好的设备，施工现场不得打闹，做到文明施工。
针对性交底：
交底人签名
职务
交底时间
接受交底人签名
审核人
注：1、项目对操作人员进行安全技术交底时填写此表；
2、签名处不够时，应将签到表附后。
5、高空作业时必须使用安全带，并固定好。不允许上下抛投传送、递物品。必须使用结实之绳子上下垂直运输。
6、施工机械用电和照明用电必须由维修电工进行接线，其他人不得私自接线。施工机械必须有可靠的接地保护，维修电工应进行不间断的检查，确保施工用电的安全。临时用电必须按照项目部统一的规定、布置进行。进入配电线的电缆必须进行架空敷设。
4、电气设备吊装时，要有专职人员指挥，吊具，吊绳要完好无损方能使用，高处吊装时，下面要有专人监护，周围不得站人。
5、高空交叉作业时，工具，杂物及管件不得随意向下乱扔，要用绳子系好放下，高处动火时，要注意下面的施工人员的安全以及是否有易燃物。
6、打磨机，切割机、电焊机，要一机一闸，不得私拉乱接。焊口打磨时，要戴好防护眼镜，不得野蛮施工。
7、对于小型电动工具必须具备漏电保护功能。严格按照使用说明书或安全操作规程进行操作。
小型电动工具必须完好。
8、施工机械应标识操作人、操作规程、方法等，做到一人一机专人操作。班组兼职设备管理员应保证施工机械的完好性，可用性。
9、氧气瓶、乙炔气瓶使用时必须有不小于5米的间距，不使用时应放置在仓库内分类保管。使用时氧气、乙炔气瓶应分别固定好。配齐完好的压力表、防火阀、气带等，应正确使用。
2、进入施工现场必须按规定正确配带安全帽和劳动防护用品。不允许穿拖鞋、硬底鞋或酒后进入施工现场。进入施工现场不得打闹、嘻戏、追逐。
等电位安装施工技术交底
等电位安装施工技术交底
（QG/SBC KJ 21-2015/F-1）
交底内容：
1、建筑物等电位连结的范围、方式、方法、部位及联结导体的材料和截面应符合设计要求。
2、需做等电位联结的外露可导电部分外界可导电部分的连接应可靠，焊接时应符合规范，采用
螺栓连接时螺栓、垫圈、螺母等应为热镀锌制品，且应连接牢固。
3、需做等电位联结的卫生间内金属部件或零件的外界可导电部分，应有专用接线螺栓与等电位
联结导体连接，且有标识，连接处螺帽应紧固防松零件应齐全。
4、设有洗浴设施的卫生间设置局部等电位连接装置，成品住房应有等电位连接施工节点大样图。
5、等电位箱内端子排厚度不应小于4mm材质宜为铜质材料，若选用其它材质，应进行热镀锌处
理。
6、建筑物等电位连接直线应从接地装置有不少于2处直接连接的接地干线或总等电位箱引出。
7、电表箱与总等电位连接应直接连接，不得串接。
8、等电位端子排与扁钢应通过螺栓加弹簧垫可靠连接，连接处应有防止发生化学腐蚀的过渡措
施。
9、所用强电井均应做等电位连接，所有电梯井内金属轨道均做等电位连接，建筑物竖向金属管
道（消防管，空调水管，热力管，燃气管道）应作等电位措施，利用楼板或圈梁内主钢筋（钢筋一般为两组，不小于2*Ø16）设局部等电位端子板，管道底端、顶端、中间每三层预埋100mm*100mm*8mm热镀锌钢板一块，并与上述管道联通（详见14D504）。
等电位连接施工技术交底
等电位联结技术交底一、施工准备（一）材料准备等电位联结线和等电位联结端子板宜采用铜质材料，其材质、厚度等应符合相关规范的要求。
（二）施工机具钢卷尺、电焊机、电焊工具、电工常用工具等；测量工具：ZC-8型接地摇表（三）作业条件1、接地体安装：利用底板及构造住钢筋做接地体：底板筋与柱筋连接处已绑扎完。
2、防雷引下线暗敷设：利用主筋作引下线时，钢筋绑扎完毕。
二、质量要求（一）主控项目1、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
2、测试接地装置的接地电阻值必须符合设计要求。
（二）一般项目接地、等电位联结如采用焊接应采用搭接焊，搭接长度应符合下列规定：1、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5、除埋设在混凝土中的焊接接头外，有防腐措施。
三、工艺流程配合土建埋设预埋件→总等电位端子箱安装→总等电位联结→厨房、卫生间等电位联结→金属门窗等等电位联结四、施工工艺1、根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定。
2、等电位联结线施工等电位联结线施工见图3、厨房、卫生间等电位施工①在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、十水鉴定等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1×4㎜2铜导线穿塑料管于地面或墙内暗敷设。
②于厨房、卫生间地面或墙内暗敷不小于25㎜×4㎜镀锌扁钢构成环状。
等电位安装技术交底
工程名称Xx交底部位等电位安装工程工程编号日期2021.4.10（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
（3）材料的质量符合设计要求。
2、一般项目：（1）等电位联结的可接近裸导体或其它金属部件与支线应连接可靠，导通正常。
（2）需等电位联结的金属部件，应有专用接地螺栓与等电位联结支线连接，且有标识，连接处螺帽紧固，防松零件齐全。
四、成品保护（1）电气施工时不得砸坏及弄脏墙面。
（2）喷浆前必须预先将等电位联结线及等电位箱用纸包扎好。
（3）搬运物件时不得砸坏等电位联结线。
（4）焊接时注意采取保护墙面、金属门窗等的措施。
（5）进行卫生间等电位联结时，应注意保护洁具。
五、应注意的质量问题（1）焊接面不够，药皮处理不干净，防腐处理不好，焊口有夹渣、咬肉、裂纹、气孔等，应按规范要求整改。
（2）空调防护栏接地引线遗漏，应及时补上。
（3）卫生间接地卡子及平弹垫片遗漏及螺丝松动，应及时补上及将螺丝拧紧。
（4）等电位连接线刷锡遗漏，应及时补上。
（3）卫生间等电位施工：卫生间内便于检测位置设置局部等电位端子箱，端子板与接地干线采用25*4镀锌扁钢连接，卫生间内金属管道通过等电位连接线与局部等电位端子板连接。
连接时抱箍与管道接触处的表面接触可靠，固定牢固，平弹垫片齐全。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位连结线采用BV-4mm2软铜线穿FPC20管于地面、墙内暗敷设至金属管道处。
具体做法如下：1、主控项目：（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
（3）材料的质量符合设计要求。
