等电位技术交底
等电位连接技术交底
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站
监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
图6.2-1 图6.2-2
交底人接受人技术负责人专业项目()
山东省建设工程质量监督总站监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站
监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站
监制
页眉内容．。
等电位联结技术交底
本表由施工单位填写
技术交底记录
编号
表C2-1
工程名称交底日期
施工单位分项工程防雷接地分项交底提要等电位联结技术交底
三、施工工艺
3.1工艺流程
总等电位端子箱局部等电位端子等电位连接线连接工艺管道
3.2操作工艺
1．总等电位联结
①MEB端子板宜设置在电源进线或进线配电盘处，并应加罩，防止无关人员触动。
②相邻近金属管道及金属结构允许用一根MEB线连接。
审核人交底人接受交底人
表C2-1
工程名称交底日期
施工单位分项工程防雷接地分项
交底提要等电位联结技术交底
15端子箱需用钥匙或工具方可打开。
16凡塑料设备及管道无须作等电位联结。
2．局部等电位联结
①局部等电位联结应包括卫生间内金属给、排水管、金属浴盆以及建筑物钢筋网，插座PE线，可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立之物。
②地面内钢筋网宜与等电位联结线连通。
当墙为混凝土墙时，墙内钢筋网也宜与等电位位联结线连通。
审核人交底人接受交底人。
等电位安装技术交底
等电位安装技术交底1. 前言等电位安装技术是一种重要的电气安装工艺，在电气设备的安装、接地和屏蔽方面具有很高的安全性和可靠性。
本文将对等电位安装技术进行详细介绍。
2. 等电位安装技术的定义等电位安装技术，是一种基于等电位原理的电气设备安装技术，其基本思想是将不同电势的设备连接在同一电位上，以达到消除电流的传导，避免设备之间的电位差，确保人身和设备的安全。
3. 等电位安装技术的应用等电位安装技术可以用于电气设备的安装、接地、屏蔽等领域。
在不同的应用领域，等电位安装技术都有其独特的特点和适用条件。
3.1 电气设备的安装在电气设备的安装过程中，等电位安装技术通过使用同一种接地方式，将所有的设备接地到同一个电势上，避免出现电位差引发的安全风险。
在这个过程中，需要使用专业的等电位连接线，以确保电气设备能够达到最佳的等电位程度。
3.2 电气设备的接地等电位安装技术在电气设备的接地过程中，通过使用同一种接地方式，将电气设备和地线之间建立等电位联通，减小电流的传导，提高设备和人身的安全性。
在这个过程中需要注意的是，要对接地电缆进行正确的选择和施工，以确保接地电缆能够达到最佳的接地效果，并且能够满足相关的电气要求。
3.3 电气设备的屏蔽等电位安装技术在电气设备的屏蔽过程中，通过将设备的屏蔽连接在同一个电势上，消除屏蔽与屏蔽之间的电位差，从而达到较好的屏蔽效果。
在这个过程中需要注意的是，要选用适当的屏蔽材料，并注意其屏蔽效果的稳定性和可靠性。
4. 等电位安装技术的特点4.1 安全可靠等电位安装技术具有较高的安全性和可靠性，能够有效地减少设备之间的电位差，降低人身安全和设备安全方面的风险，提高设备的运行稳定性。
4.2 安装简便等电位安装技术在安装过程中不需要特殊的工具，只需要使用专用的接地线、屏蔽线等材料进行安装，使得安装过程较为简便，并且能够节约大量的人力和物力。
4.3 使用范围广泛等电位安装技术具有广泛的应用领域，不仅可以应用于电气设备的安装和接地，还可以应用于电气设备的屏蔽等领域，并且在不同的应用领域中都有其独特的特点和应用条件。
建筑物等电位连接技术交底
3、不定时巡视完工现场，如发现成品损毁，及时报告并恢复。
(九)应注意的安全问题
1、进入现场必须戴好安全帽。不得穿拖鞋、短裤或者赤膊、光背进入现场
2、严禁班前、班中喝酒，违者罚款500元。
3、焊工必须持焊工操作证上岗作业，不得无证上岗。
2）镀锌扁钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两边焊接；
3）镀锌圆钢与镀锌圆钢焊接，其搭接长度不小于圆钢直径的6倍，两边焊接；
4）镀锌扁钢与角钢焊接，其搭接长度不少于宽度的2倍，三边施焊；
（八）、成品保护、工完场清
1、焊接时应注意接火和飞溅，注意防火，保护其他工序施工成品，平板焊接施工时携带灭火器。
4、高空临边作业必须系好安全带，且派专人监护。
5、更换场地移动焊把线时，应先切断电源，不得手持焊把线爬梯登高。
6、班组内部人员发生争执，或与其它专业施工人员发生争执时，不得打架闹事，必须先报知项目管理人员，擅自打架闹事Байду номын сангаас一律开除并视情况处以相应的罚款。
7、使用机电设备、机具前应检查确认性能良好，机电设备的漏电保护装置灵敏有效，不得"带病"运转。
(二)作业条件
1、土建墙、柱、顶板钢筋绑扎完成后。
(三)材质要求
1、热镀锌钢材（圆钢、扁钢）
2、辅料（电焊条、铜焊条等）
(四)机具准备
1、施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等
(五)质量要求；
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（六）施工工艺：
审核人
交底人
接受交底人
等电位技术交底
等电位技术交底工程名称XXX国际项目分部工程电气工程技术分项工程名称等电位联接交底内容：一、适用范围适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
二、施工准备2．1技术准备1．充分熟悉相关图纸及设计要求。
2．根据图纸要求，准备相应施工图集等技术资料。
3．编制技术交底。
2．2材料要求1．等电位联结线和等电位联结端子板宜采用铜质材料。
1)等电位联结线的截面要求见表20-25.交底单位XXX有限公司接收单位本单位水电班组交底人接收人年月日1技术交底工程名称XXX国际项目分部工程电气工程技术分项工程名称等电位联接交底内容：2)等电位联结端子板的截面不得小于所毗连等电位联结线截面。
2．热镀锌钢材(圆钢、扁钢等)。
3．辅材(电焊条、铜焊条、氧气、乙炔等)。
以上材料应有材质检修证明及产品出厂合格证。
2．3主要机具1．施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。
2．丈量工具：ZC一8型接地电阻表。
2．4作业条件1．等电位端子板(箱)施工前，土建墙面应刮白结束。
2．进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
3．进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之进步行。
三、施工工艺3．1工艺流程3．2操作工艺1．总等电位端子箱、局部等电位端子箱施工根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定。
2．等电位联结线施工：等电位联结线施工见图20-39.交底单元XXX有限公司接收单位本单位水电班组交底人接收人年月日2技术交底工程名称XXX国际项目分部工程电气工程技术分项工程名称交底内容：等电位联接3．厨、卫间等电位施工1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
等电位端子排安装技术交底详解

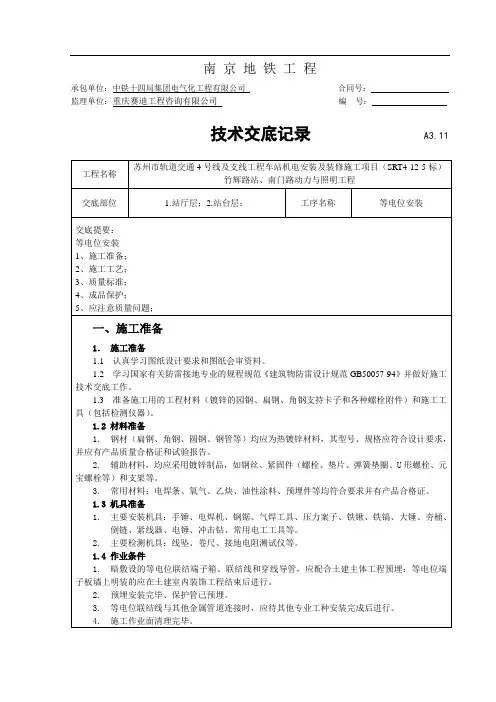

南京地铁工程承包单位：中铁十四局集团电气化工程有限公司合同号：监理单位：重庆赛迪工程咨询有限公司编号：技术交底记录A3.11二、施工工艺2.1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。
2. 保护管预埋(暗敷)等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。
3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。
也可参考表16-3。
用于MEB(LEB)端子板材料的紫铜板厚度不宜小于4mm。
支路较多时，其压接孔可多行排列。
然后采用台钻在端子板上开孔，干线压接孔一般布置在右侧。
开孔孔径为10.5mm，其余支线压接孔开孔孔径为6.5mm，安装孔径的横向开孔孔径为10.5mm。
固定支路接线端子采用M6×30的螺栓、M6螺母及6mm的垫圈。
最后根据端子板的规格制作保护罩，保护罩采用2mm厚钢板，保护罩的宽度应比MEB(LEB)端子板的宽度宽约10mm，安装孔的横向开孔孔径为10.5mm。
等电位端子板及其保护罩做法见图16-30所示。
2) MEB(LEB)端子箱制作首先可参考MEB(LEB)端子板制作方法，采用4mm厚的紫铜板制作好MEB(LEB)端子箱内的端子板，然后根据端子板的规格制作MEB(LEB)端子箱体，MEB(LEB)端子箱体的顶、底板要根据MEB(LEB)线的规格开敲落孔，禁止开长孔。
等电位 技术交底
等电位技术交底咱们今儿来聊聊这个等电位！您可别小瞧了它，这在电气安全里可是相当重要的一块儿呢。
我先给您讲讲啥是等电位。
简单来说，等电位就是让各个可能带电的部分电位都相等，这样电流就不会在它们之间乱跑，能大大降低触电的风险。
比如说，在一个浴室里，花洒、水龙头、金属管道等等，如果它们的电位不一样，万一漏电了，那电流就可能顺着水流到您身上，这多吓人呐！就说我之前遇到过的一件事儿吧。
有一次我去朋友家做客，他家正在装修浴室。
我发现装修师傅居然没有对等电位进行正确的处理。
我就问师傅：“师傅，这等电位您咋不弄好呢？”那师傅一脸不在乎地说：“这玩意儿没啥用，装不装都一样。
”我一听，赶紧给他科普。
我说：“师傅，您可别这么想。
万一哪天洗澡的时候漏电了，那可就危险啦！”然后我就给他详细地讲了等电位的重要性，还给他看了一些因为没做好等电位而发生事故的案例。
师傅听完，这才恍然大悟，赶紧重新认真地做了等电位的连接。
等电位的连接可是有不少讲究的。
首先，得选对材料。
一般都用铜质的导线，导电性能好，还不容易生锈。
然后连接的地方一定要牢固，不能有松动。
比如说，把等电位端子箱和金属管道连接的时候，螺丝得拧紧了，还要做好防腐蚀的处理。
在施工的时候，也有很多要注意的地方。
比如说，不能破坏建筑物的结构，不能影响其他管线的布置。
而且，每做完一步，都得进行测试，看看连接是不是可靠，电阻是不是符合要求。
还有啊，等电位不仅仅是在浴室里重要，在厨房、游泳池这些地方也都不能忽视。
特别是厨房，有那么多电器，万一漏电，后果不堪设想。
等电位虽然重要，但很多人都不太了解它，甚至有些装修工人都不重视。
这可不行！咱们得让更多的人知道等电位的重要性，让大家都能在安全的环境里生活。
总之，等电位这事儿可千万不能马虎。
咱们得从设计、施工到验收，每一个环节都严格把关，这样才能真正保障咱们的生命安全。
希望大家都能重视起来，别等到出了事儿才后悔莫及！。
基础接地、等电位技术交底
基础接地、等电位技术交底为保障人身安全，维护设备的正常使用，防止雷击等现象对设备的损害，各种设备的接地技术都十分重要，特别是对于一些电气设备，如变压器、电缆、开关设备等核心部件，在运行过程中必须具备良好的接地系统。
本篇文章就来探讨一下基础接地以及等电位技术的相关知识。
基础接地为什么需要基础接地？电气设备的基础接地被视为防护地，主要是用来保障电气设备的正常运行及人身安全。
一般情况下，设备的外壳被接地，这样当设备发生故障时，故障电流能够及时依靠接地而产生通路，避免伤害人员和其他设备。
同时，基础接地也可发挥屏蔽电磁干扰以及防止雷击等作用。
基础接地的种类1.单点接地：即只有一处地点接地。
在一些控制线路等较为简单的情况下，可以使用单点接地。
但是，在一些较为复杂的环境中，使用单点接地会产生较大的高别干扰、相互影响等问题。
2.等电位接地：即将所有需要接地的设备全部连在一个共同的金属槽或含金属混凝土的方形坑中接地。
等电位接地较好地解决了单点接地的问题，能够保障多个设备分别接地的联通，保护人员安全。
这种接地方式要求接地电阻尽可能小，不超过1Ω。
3.联结式接地：即使用铜策接地极将接地电流线路、防雷地线路、零线、信号线等整合为一个整体。
该接地方式主要用于建筑物及其他重要设备的接地，要求等电位共面性强，防止信号互扰。
基础接地的构成基础接地由接地体、接地网及接地线构成。
接地体是指接地常温慢速限斜杆、接地笔、接地管等。
这些接地体要求良好的导电性和良好的腐蚀抵抗能力，一般为铜制。
接地网指的是拓扑结构为平面网状、三维网状或环形的金属导体，用于连接各个接地体的金属构造。
接地线则是连接电气设备与接地极之间的金属电线，用来保护设备正常运行及人员的安全。
等电位技术为什么需要等电位技术？在一些场合中，虽然每个设备都有自己的接地系统，但是仍然会产生不同接地系统之间的谐振，产生潜在的危险。
此时需要使用等电位技术使得各个系统接地等电位，减少谐振，保护设备和人员的安全。
等电位技术交底
等电位技术交底嘿，朋友们！今天咱们来好好唠唠等电位技术这回事儿。
等电位技术啊，简单来说，就是让不同电位的金属物件在一定条件下达到相同电位，从而避免电流乱窜引发危险。
这就好比在一个班级里，大家都要遵守同样的规则，才能和谐共处，不然就会乱套。
我想起之前在一个小区里看到的情况，有户人家装修，电工师傅在处理等电位的时候马马虎虎。
结果，业主入住后，一到下雨天，卫生间里的金属物件总是感觉麻麻的。
这可把业主吓得不轻，后来请了专业的师傅来检查，发现就是等电位没处理好。
那到底啥是等电位呢？比如说在浴室里，有各种金属管道、金属浴盆、金属挂件等等。
这些东西在正常情况下可能电位不同，如果发生漏电，电流就可能通过人体造成伤害。
而等电位联结就是把这些金属物件都用导线连接起来，让它们电位相等，这样电流就不会乱跑啦。
在实际操作中，等电位的联结可是有不少讲究的。
首先得选对材料，像连接导线得是专用的，而且要有足够的截面积，不然电流一大就承受不住啦。
还有连接的位置也得准确，不能随便乱接。
施工的时候，那也是一点都不能马虎。
就拿卫生间的等电位来说吧，得先把墙面的基层处理好，把盒子安装牢固。
然后把各种金属物件和等电位端子箱用导线连接起来，连接处要拧紧，不能有松动。
而且，做完之后还得进行测试，看看是不是真的达到了等电位的效果。
我还碰到过一个例子，有个电工师傅为了省事，导线连接的地方只是简单地绕了几圈，用胶布一缠就完事。
结果没过多久，胶布松开了，导线也接触不良。
这要是真出了事儿，那可就麻烦大了。
所以说啊，等电位技术虽然看起来不复杂，但每一个环节都得认真对待。
从材料的选择到施工的细节，都不能掉以轻心。
这可关系到咱们的生命安全，可不是闹着玩的。
总之，等电位技术交底可不是纸上谈兵，得实实在在地落实到每一个施工环节中。
只有这样，咱们才能真正享受到安全可靠的用电环境，不用担心那些潜在的危险。
希望大家都能重视等电位技术，让我们的生活更加安全、更加美好！。
等电位联结技术交底——北京地铁S1线设备总承包
2.1.2环控电控室等电位联结做法：
环控电控室内等电位采用PVC16管穿WDZB-BYJ-10mm²电线进行等电位跨接，，具体做法为：电线一端固定到金属部件上（一般采用栓接），然后穿PVC16管与等电位箱桥架进行对接，等电位箱内采用OT线鼻子固定于等电位箱紫铜排上。
桥架连接处需用4mm²编制铜线进行跨接，桥架进配电箱处，连接点需与配电箱进行等电位跨接。
2.1.8原则上等电位联结技术规格需严格按照图纸进行，若图纸上已注明线缆规格及相应做法，需严格按照图纸进行，若未注明，需与专业工程师协商同意，并经设计认可后方可进行施工！
三．质量标准
3.1、主控项目
3.1.1接地电阻值必须符合设计要求
另，环控柜基础等电位采用40*4热镀锌扁钢与基础焊接将环控柜基础连接，另一端压接于环控电控柜地排上，每组基础接地点不少于2点。
2.1.3消防泵房、污水泵房、废水泵房等电位联结做法：
使用PVC16管暗敷，内穿WDZB-BYJ-6mm²电线，将泵房内所有金属管道进行联结，采用接地卡抱管压接，压接线鼻子应放在接地卡外侧，后用螺栓连接，等电位箱内压接方式采用线鼻子压接于等电位箱紫铜排上。
技术、质量交底记录
C2-03
工程名称
电位联结
交底日期
交底内容
等电位联结做法、相应质量要求等
文字说明或附图：
一、编制依据：
本交底依据以下资料进行编制：
通用电气施工验收规范（GB50303-2002）
北京地铁七号线招标文件
国家建筑设计图集
02D502-1《等电位联结做法》
3.2.2需做等电位联结的高级装修金属部件及零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。
等电位连接施工技术交底
等电位联结技术交底一、施工准备（一）材料准备等电位联结线和等电位联结端子板宜采用铜质材料，其材质、厚度等应符合相关规范的要求。
（二）施工机具钢卷尺、电焊机、电焊工具、电工常用工具等；测量工具：ZC-8型接地摇表（三）作业条件1、接地体安装：利用底板及构造住钢筋做接地体：底板筋与柱筋连接处已绑扎完。
2、防雷引下线暗敷设：利用主筋作引下线时，钢筋绑扎完毕。
二、质量要求（一）主控项目1、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
2、测试接地装置的接地电阻值必须符合设计要求。
（二）一般项目接地、等电位联结如采用焊接应采用搭接焊，搭接长度应符合下列规定：1、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5、除埋设在混凝土中的焊接接头外，有防腐措施。
三、工艺流程配合土建埋设预埋件→总等电位端子箱安装→总等电位联结→厨房、卫生间等电位联结→金属门窗等等电位联结四、施工工艺1、根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定。
2、等电位联结线施工等电位联结线施工见图3、厨房、卫生间等电位施工①在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、十水鉴定等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1×4㎜2铜导线穿塑料管于地面或墙内暗敷设。
②于厨房、卫生间地面或墙内暗敷不小于25㎜×4㎜镀锌扁钢构成环状。
等电位安装技术交底
工程名称Xx交底部位等电位安装工程工程编号日期2021.4.10（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
（3）材料的质量符合设计要求。
2、一般项目：（1）等电位联结的可接近裸导体或其它金属部件与支线应连接可靠，导通正常。
（2）需等电位联结的金属部件，应有专用接地螺栓与等电位联结支线连接，且有标识，连接处螺帽紧固，防松零件齐全。
四、成品保护（1）电气施工时不得砸坏及弄脏墙面。
（2）喷浆前必须预先将等电位联结线及等电位箱用纸包扎好。
（3）搬运物件时不得砸坏等电位联结线。
（4）焊接时注意采取保护墙面、金属门窗等的措施。
（5）进行卫生间等电位联结时，应注意保护洁具。
五、应注意的质量问题（1）焊接面不够，药皮处理不干净，防腐处理不好，焊口有夹渣、咬肉、裂纹、气孔等，应按规范要求整改。
（2）空调防护栏接地引线遗漏，应及时补上。
（3）卫生间接地卡子及平弹垫片遗漏及螺丝松动，应及时补上及将螺丝拧紧。
（4）等电位连接线刷锡遗漏，应及时补上。
（3）卫生间等电位施工：卫生间内便于检测位置设置局部等电位端子箱，端子板与接地干线采用25*4镀锌扁钢连接，卫生间内金属管道通过等电位连接线与局部等电位端子板连接。
连接时抱箍与管道接触处的表面接触可靠，固定牢固，平弹垫片齐全。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位连结线采用BV-4mm2软铜线穿FPC20管于地面、墙内暗敷设至金属管道处。
具体做法如下：1、主控项目：（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。
支线间不串联接。
（3）材料的质量符合设计要求。
等电位施工技术安全交底模板
一、交底目的为确保等电位施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将等电位施工技术安全交底如下。
二、等电位施工技术简介等电位施工技术是指在建筑物或构筑物施工过程中，为了消除或降低电气设备、线路、管道等与人体之间的电位差，采取一系列措施，使人体与电气设备、线路、管道等处于同一电位，从而保障施工人员的人身安全。
三、等电位施工技术安全交底内容1. 施工人员安全意识（1）施工人员必须树立“安全第一”的思想，充分认识到等电位施工的重要性。
（2）施工前，应对全体施工人员进行安全教育培训，确保每位施工人员掌握等电位施工的基本知识和操作技能。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，提醒施工人员注意安全。
（2）施工人员必须佩戴符合国家标准的安全帽、绝缘手套、绝缘鞋等个人防护用品。
（3）施工现场应配备足够的绝缘材料、绝缘杆、接地线等安全防护设施。
3. 等电位施工操作要点（1）施工前，应对施工现场的电气设备、线路、管道等进行检查，确保无漏电、接地不良等情况。
（2）在等电位接地施工过程中，应严格按照施工方案进行操作，确保接地可靠。
（3）施工过程中，应密切注意接地线的连接情况，防止接地线脱落、损坏。
（4）在等电位接地施工过程中，严禁操作人员接触带电设备、线路、管道等。
4. 应急处理（1）如发生触电事故，应立即切断电源，并迅速采取急救措施。
（2）在施工过程中，如发现异常情况，应立即停止施工，报告上级领导，待问题解决后方可继续施工。
四、施工人员责任1. 施工人员应严格遵守等电位施工技术安全交底要求，确保自身安全。
2. 施工人员应积极参与安全教育培训，提高自身安全意识。
3. 施工人员应主动发现并报告施工现场的安全隐患，确保施工安全。
五、总结等电位施工技术安全交底是确保施工安全的重要环节，施工人员应认真遵守各项安全规定，确保施工过程中的人身安全。
以下为等电位施工技术安全交底模板的具体内容：一、等电位施工技术安全交底1. 施工人员安全意识（1）施工人员必须树立“安全第一”的思想，充分认识到等电位施工的重要性。
北京某学校等电位连接技术交底
筑龙网WW W.ZH UL ON G.COM表式422000年 11 月 20 日工 程 名 称北京****学校分部工程 电气工程分项工程名称等电位连接交 底 内 容：一、材料要求镀锌材料有扁钢、圆钢，使用时采用热镀锌材料，应符合设计规定，产品应有材质检验证明及产品出厂合格证。
二、主要机具常用电工工具：手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、电钻、电焊机、电焊工具等。
三、操作工艺a.进出建筑物的所有金属管道均需做等电位联接，管径（d ≥150）用40×4镀锌扁铁，管径（d<150）用25×4镀锌扁铁作抱箍与接地干线焊接相连，抱箍与管道连接用镀锌螺栓固定。
b.铸铁管道连接将其接触表面用磨光机打磨好后，将扁铁抱箍与管道连接后再与接地干线焊接相连，在连接处作防腐（两油一布）。
镀锌钢管直接用镀锌扁钢抱箍连接后焊接到接地干线。
在抱箍连接处，40×4镀锌扁钢用两个M12镀锌螺栓连接，25×4镀锌扁钢用一个M12镀锌螺栓连接。
c.弱电机房、配电间、厨房、淋浴间等电位联接，其做法是将镀锌扁铁引入LEB 箱，从LEB 箱用PVC Φ16管引至各设备附近（以目前图纸为准），以后穿BV-4mm 2接地线至各设备。
d.计算机机房、终端房、电话机房、消防中心、专用接地用PVC Φ50穿BV-1×25mm 2，从室外引至各机房设备。
e.首层和三层管道里金属管等电位连接采用镀锌扁钢抱箍连接后与接地干线焊接连接，管与管之间用BV-25mm 2线连接。
技 术队 长施工员班组长筑龙网WW W.ZH UL ON G.C OM表式422000年 11 月 20 日工 程 名 称北京****学校分部工程 电气工程分项工程名称等电位连接交 底 内 容：f.焊接长度：圆钢与圆钢焊接长度大于6d;扁钢与扁钢焊接长度大于2b;圆钢与扁钢焊接长度大于6d 具体做法见97SD567图集1，2。
卫生间等电位以及均压环技术交底
卫生间等电位以及均压环技术交底一;卫生间等电位,1;利用卫生间底板筋外两圈8相等筋,加工成拐角双面焊接5公分形成一个闭合体,再从就近柱筋焊接一个点,与闭合体联成一个整体,再从联合体在局部等电位盒处焊出一25*4镀锌扁
铁.
2;再用16PVC管从局部等电位
盒处，敷到暖气片的位置。
在此处键入公式。
二；在负一层各种管道进户处分别用不小
引到防水套管附近。
用-40*4镀锌扁铁PVC线盒暗敷。
三；分别在一，三，六层的板面位置，沿楼外圈利用梁内的外圈钢筋用不小于钢筋沿楼四周焊成一个闭合体，分别与楼内的避雷引下线焊成一体。
焊接时搭接倍数不小于8公分，并双面焊接。
以防侧雷。
交底人；接底人；
2014年5月11日。
等电位联结安装施工技术交底记录
等电位联结安装施工技术交底记录1. 安装前准备1.1 确认安装位置电源系统的各个部分在不同的电位，为了保证操作的安全性，需要将这些部分通过等电位联结器连接在一起，以后这些电源设备在维护时就可以通过任意一点接地。
在进行等电位联结安装施工前，需要根据电源设备环境确认要安装的地方。
选择一个方便操作且接地措施良好的地方进行安装，同时需要保证联结物的距离不超过2米。
1.2 确认配件在进行等电位联结安装施工之前，首先需要确认所需要的配件是否齐全。
常用的配件有联结物、工具、接地线等。
在确认配件后，需要对配件进行检查，防止出现质量问题。
1.3 确认施工人员确认安装位置和配件之后，需要确认施工人员。
施工人员需要熟练掌握等电位联结安装施工技术，同时需要具有一定的安全意识和操作能力。
2. 安装流程2.1 等电位联结器的安装将等电位联结器安装到电源设备的接地点，如果接地点比较难找，可以考虑用万用表进行测试。
进行安装时，需要先将联结物的螺丝拧松，将联结物夹在接地线和接地点之间，然后再拧紧螺丝，紧固联结器。
2.2 接地线的连接将接地线的一端固定在联结器的接地螺丝上，另一端连接至接地杆上。
在连接过程中，需要检查接地线是否连接牢固，同时需要将接地杆打入地下，在连接电线之前进行测量，防止电源设备和地下管道共用一个接地杆。
2.3 电线的连接连接电线时，需要将电线和联结器的螺丝拧螺帽松开，将电线夹在联结器的金属板和螺丝之间，然后再拧紧螺丝的螺帽。
在连接过程中，要注意接触面积应尽可能大，接触紧密，同时在螺紧时需要逐步交替螺紧，以免因一侧过于紧张导致局部变形，对联结器的稳定性产生影响。
2.4 操作流程的检查安装结束后，需要对等电位联结安装的操作流程进行检查。
检查过程中要注意所有接口的紧密程度和连接是否良好。
3. 安全措施3.1 安全考虑为了保证施工过程的安全性，需要将现场保持干燥、防止水淋、杜绝火源等措施，同时需要使用适合的安全防护工具，如手套、保护眼镜等。
等电位连接技术安全交底模板
一、交底目的为确保等电位连接施工过程中的安全，提高施工人员的安全意识，减少安全事故的发生，特进行等电位连接技术安全交底。
二、交底内容1. 等电位连接技术概述等电位连接技术是将建筑物内、附近的所有金属物，如钢筋、水管、煤气管、金属管道、机器基础金属物、金属屏蔽层、电力系统的零线、建筑物的接地线等，通过电气连接的方法连接起来，使整座建筑物内部的金属物成为一个良好的等电位体。
2. 等电位连接技术的重要性等电位连接技术可以降低电气设备外露可导电部分之间的电位差，防止因电位差过大而导致的触电事故。
同时，等电位连接技术还可以防止雷击事故的发生。
3. 等电位连接施工安全注意事项（1）施工人员应了解等电位连接技术的原理和施工方法，熟悉相关安全操作规程。
（2）施工前，应对施工现场进行安全检查，确保施工环境安全。
（3）施工过程中，应佩戴好个人防护用品，如安全帽、防护眼镜、绝缘手套等。
（4）施工过程中，严禁触摸带电设备，如电焊机、电缆等。
（5）焊接作业时，应确保焊接设备接地良好，防止触电事故的发生。
（6）施工过程中，应严格按照施工图纸和规范要求进行施工，确保等电位连接的可靠性和安全性。
4. 施工人员职责（1）施工人员应遵守国家有关安全生产的法律法规，严格执行等电位连接技术安全操作规程。
（2）施工人员应定期参加安全教育培训，提高自身安全意识。
（3）施工人员应主动发现施工现场的安全隐患，并及时报告给现场负责人。
三、交底要求1. 施工单位应将等电位连接技术安全交底作为施工前的一项重要工作，确保所有施工人员充分了解和掌握等电位连接技术安全知识。
2. 施工单位应定期对施工人员进行等电位连接技术安全知识培训，提高施工人员的安全意识和操作技能。
3. 施工单位应建立健全等电位连接技术安全管理制度，加强对施工现场的监督检查，确保施工安全。
四、交底人及日期交底人：__________交底日期：____年__月__日五、接受人及签字接受人：__________签字：__________备注：本等电位连接技术安全交底模板仅供参考，具体内容可根据实际工程情况进行调整。
等电位安全技术交底模板
一、工程名称：二、施工单位：三、施工部位：四、施工日期：五、交底人：六、参与交底人员：一、等电位施工概述1. 等电位施工是指在建筑物或构筑物中，将设备、设施和金属构件通过连接导体，使它们处于同一电位，以降低电位差，防止触电事故的发生。
2. 等电位施工是保障人身安全的重要措施，对提高施工现场安全管理水平具有重要意义。
二、等电位施工要求1. 等电位连接导体应符合下列要求：（1）选用铜质、铝质或镀锌钢质等导体，其截面积应符合设计要求。
（2）连接导体应采用焊接、螺栓连接或专用连接器连接。
2. 等电位连接点应符合下列要求：（1）连接点应设在设备、设施和金属构件的固定部位。
（2）连接点应进行防腐处理。
（3）连接点应保持清洁、干燥。
3. 等电位连接应符合下列要求：（1）等电位连接导体应连接到接地体上。
（2）等电位连接导体应连接到等电位连接点。
（3）等电位连接导体应连接到电气设备、设施和金属构件。
三、等电位施工操作规程1. 施工前准备：（1）熟悉施工图纸、技术规范和等电位施工要求。
（2）准备好等电位连接导体、焊接设备、测量工具等施工材料。
（3）对施工人员进行等电位施工技术培训。
2. 施工操作：（1）根据施工图纸，确定等电位连接点位置。
（2）对等电位连接点进行防腐处理。
（3）将等电位连接导体连接到接地体上。
（4）将等电位连接导体连接到等电位连接点上。
（5）将等电位连接导体连接到电气设备、设施和金属构件上。
（6）检查等电位连接导体连接是否牢固、可靠。
3. 施工过程中注意事项：（1）焊接等电位连接导体时，应采取安全防护措施。
（2）测量等电位连接点电位差时，应使用绝缘工具。
（3）施工过程中，应随时检查等电位连接导体连接是否良好。
四、施工验收1. 施工完成后，应进行等电位连接导体连接质量验收。
2. 验收内容包括：（1）等电位连接导体连接是否牢固、可靠。
（2）等电位连接点防腐处理是否合格。
（3）等电位连接导体连接是否符合设计要求。
等电位技术交底
分项工程技术交底CSCEC 工程名称交底部位酒店主楼工程编号日期永靖黄河三峡旅游综合服务中心酒店主楼等电位工程施工技术交底主要有下面内容。
1、施工准备1.1材料准备本施工需要准备材料：镀锌扁钢（-40×4，-25×4），黄绿双色线（BV-4mm2），油漆（黄色、绿色），银粉漆，不锈钢抱箍，接线鼻子等。
1.2机具准备本施工需要准备机具：电焊机、螺丝刀、台钻、切割机、角磨机等。
1.3施工准备本施工随主体及装饰装修施工同步进行，施工人员需求电焊工2人，电工2人，普工4人。
2主要施工方法（1）总等电位端子箱、局部等电位端箱施工：总等电位箱设置在10KV 配电室，卫生间等电位箱设置在洗手盆下方，其他区域等电位箱设置在墙面，安装高度底边500mm。
（2）卫生间等电位施工：端子板与接地干线采用25*4镀锌扁钢连接，卫生间等电位连结线采用BV-4mm2黄绿双色铜线穿PVC管于地面、墙内暗敷设至金属管道及各种金属部件处。
（3）金属门窗等电位施工：1）根据设计图纸位置防护栏、外门窗等与接地干线采用25*4镀锌扁钢连接。
2）搭接长度≥2b，搭接焊接3个棱边。
焊接连接的焊缝平整、饱满，无明显气孔、咬肉分项工程技术交底CSCEC 工程名称交底部位酒店主楼工程编号日期等缺陷。
3）镀锌扁钢与防护栏、外门窗等焊接必须在抹灰层施工之前进行。
（4）接地线与金属件连接时，导线应横平竖直，并做3~4圈螺纹状。
（5）接地线与金属管、件连接时，需采用不锈钢抱箍进行连接，抱箍应紧固。
（6）所有出户管线必须进行等电位连接。
（7）明装接地扁钢，须刷黄绿相间色漆，宽度100mm，斜率45°。
接线端子压接处，刷50mm宽银粉漆。
（8）等电位连接处须粘贴一处接地符号。
（9）配电室内门、挡鼠板、支护台等须采用扁铜线或黄绿双色线进行等电位连接。
3 安全、成品保护措施2.1 安全措施1、上岗作业电工及电焊工必须持有特种作业操作证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

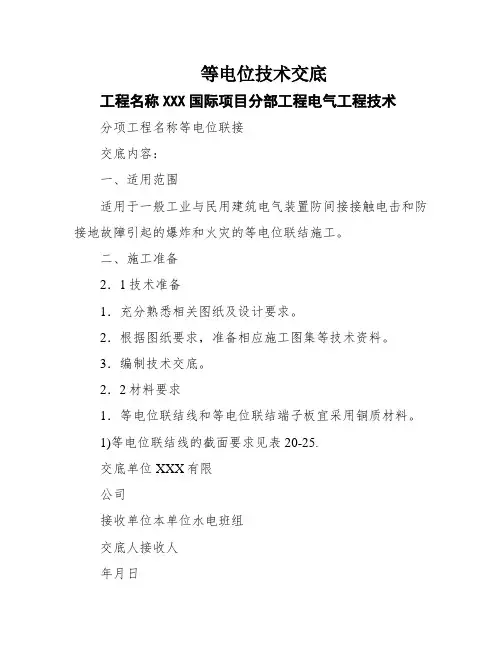

技术交底
工程名称大连红星国际项目分部工程电气工程技术分项工程名称等电位联接
交底内容：
一、适用范围
适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
二、施工准备
2．1 技术准备
1．充分熟悉相关图纸及设计要求。
2．根据图纸要求，准备相应施工图集等技术资料。
3．编制技术交底。
2．2 材料要求
1．等电位联结线和等电位联结端子板宜采用铜质材料。
(1)等电位联结线的截面要求见表20-25。
交底单位中国建筑第五工程局有限
接收单位本单位水电班组
公司
交底人接收人
年月日
技术交底
工程名称大连红星国际项目分部工程电气工程技术分项工程名称等电位联接
交底内容：
2)等电位联结端子板的截面不得小于所连接等电位联结线截面。
2．热镀锌钢材(圆钢、扁钢等)。
3．辅材(电焊条、铜焊条、氧气、乙炔等)。
以上材料应有材质检验证明及产品出厂合格证。
2．3 主要机具
1．施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。
2．测量工具：ZC一8型接地电阻表。
2．4 作业条件
1．等电位端子板(箱)施工前，土建墙面应刮白结束。
2．进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
3．进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。
三、施工工艺
3．1 工艺流程
3．2 操作工艺
1．总等电位端子箱、局部等电位端子箱施工
根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定，，
2．等电位联结线施工：
等电位联结线施工见图20-39。
接收单位本单位水电班组交底单位中国建筑第五工程局有限
公司
交底人接收人
年月日
技术交底
工程名称大连红星国际项目分部工程电气工程技术分项工程名称等电位联接
交底内容：
3．厨、卫间等电位施工
(1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防锈漆。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。
具体做法见图20-40。
2)在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。
接收单位本单位水电班组交底单位中国建筑第五工程局有限
公司
交底人接收人
年月日
技术交底
工程名称大连红星国际项目分部工程电气工程技术分项工程名称等电位联接
交底内容：
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用截面不小于25x4mm的镀锌扁钢。
具体做法见图20-41。
4．游泳池等电位施工
(1)在游泳池内便于检测处设置局部等电位端子板，金属地漏、金属管等设备通过等电位联结线与等电位端子板连通。
(2)如室内原无PE线,不应引入PE线，将装置外可导电部分相互连接即可。
为此，室内也不应采用金属穿线管或金属护套电缆。
(3)在游泳池边地面下无钢筋时，应敷设电位均衡导线，间距约为0．6m，最少在两处做横向连接。
如在地面下敷设采暖管线，电位均衡导线应位于采暖管线上方。
电位均衡导线也可敷设网格为150x150mm，φ3的铁丝网，相邻铁丝网之间应相互焊接。
接收单位本单位水电班组交底单位中国建筑第五工程局有限
公司
交底人接收人
年月日
工程名称大连红星国际项目分部工程电气工程技术分项工程名称等电位联接
交底内容：
(4)一般做法见图20-42。
5. 金属门窗等电位施工
(1)根据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时应采用面积大于100xlOOmm的钢板，预埋件应预留于柱角或圈梁角，与柱内或圈梁内主筋焊接。
(2)使用φl0镀锌圆钢或25x4mm镀锌扁钢做等电位联结线连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。
采用圆钢焊接时，搭接长度不小于lOOmm。
(3)如金属门窗框不能直接焊接时，则制作100x 30x30mm的连接件，一端采用不少于1套M6螺栓与金属门窗框连接，一端采用螺栓连接或直接焊接与等电位联结线连通。
(4)所有连接导体宜暗敷设，并应在门窗框定位后、墙面装饰层或抹灰层施工之前进行。
(5)当柱体采用钢柱时，则将连接导体的一端直接焊于钢柱上。
接收单位本单位水电班组交底单位中国建筑第五工程局有限
公司
交底人接收人
年月日。
