WYK系列直流稳压稳流电源
重庆市安装工程计价定额(消防安装工程-2008)
64.41
12.88
台班
接地电阻测试仪GCT
0.07
10.48
0.73
台班
数字万用表34401A
2.5
17.50
43.75
台班
交流稳压电源JH1741/05
1.25
8.87
11.09
台班
自耦调压器TDJC-S-1
1.25
20.00
25.00
台班
直流稳压稳流电源WYK-6005
1.25
27.33
报警控制器安装落地式500点以下
1026.49
台
CG0017
报警控制器安装落地式1000点以下
1412.31
台
CG0018
报警控制器安装落地式1000点以上
1957.08
台
CG0011
报警控制器安装壁挂式200点以下
安装综合工日
14.536
28.00
407.01
工日
焊锡
0.22
40.34
8.87
kg
23.72
台班
直流弧焊机20kW
0.4
64.41
25.76
台班
接地电阻测试仪GCT
0.07
10.48
0.73
台班
数字万用表34401A
4.52
17.50
79.10
台班
交流稳压电源JH1741/05
2.26
8.87
20.05
台班
自耦调压器TDJC-S-1
2.26
20.00
45.20
台班
直流稳压稳流电源WYK-6005
m
塑料线卡Φ15以下
wy精密数显直流稳流稳压电源使用说明书
wy精密数显直流稳流稳压电源使用说明书一、产品概述WY精密数显直流稳流稳压电源是一种先进的电子设备，可用于实验室，研究所，工厂等领域的电力供应。
它通过精确控制电流和电压输出，为各种需要稳定电源的应用提供可靠的电源供应。
二、主要特点1.数字显示：WY精密数显直流稳流稳压电源具有直观的数字显示屏，可实时显示输出的电流和电压数值，方便用户了解和控制输出情况。
2.稳压稳流：该电源采用先进的控制技术，能够实现高精度的电压和电流稳定输出，确保设备在稳定的工作状态下运行。
3.保护功能：电源具有过载保护、过压保护、短路保护等多种安全保护功能，有效保护电源和外接设备，延长使用寿命。
4.超负荷能力：电源具有较强的超负荷能力，能够在短时间内提供额外的电源输出，适应启动、冲击负载等特殊需求。
5.高效节能：电源采用了高效的开关电源设计，具有较低的功耗和发热量，节能环保。
三、使用方法1.连接电源：将WY精密数显直流稳流稳压电源插头连接到电源插座，确保电源供应正常。
2.连接负载：将需要供电的设备连接到电源的输出端口上，注意正确连接正负极。
3.设置电流输出：按照实际需求，通过操作面板上的电流设置按钮或旋钮，设置需要的电流输出。
四、注意事项1.在操作和维护电源之前，请确保设备已断开电源并冷却至安全温度。
2.请注意电源的额定电流和电压范围，在使用过程中不能超过规定范围，以免损坏设备。
3.避免将电源放置在潮湿、高温或有腐蚀性气体的环境中，以免影响电源的正常工作。
4.在连接设备和调节输出时，请小心操作，避免触碰电源和导线接触器，以免发生电击或其他意外事故。
五、常见故障及解决方法1.故障现象：电源无法启动。
解决方法：检查电源是否连接正常，电源插头是否插好，电源开关是否处于开启状态。
2.故障现象：电源输出不稳定。
解决方法：检查电源和负载之间的连接是否松动或接触不良，重新连接并确保稳定接触。
3.故障现象：电源过载保护启动。
解决方法：检查负载是否超出电源的额定输出范围，如果超出，则需减小负载或更换更大功率的电源。

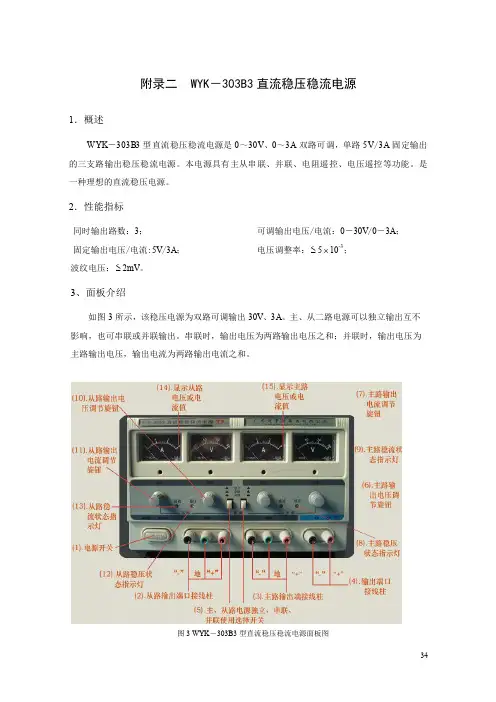

电路与电子技术实验指导书_WYK-303B3 直流稳压稳流电源
34 附录二 WYK －303B3直流稳压稳流电源
1．概述
WYK －303B3型直流稳压稳流电源是0～30V 、0～3A 双路可调，单路5V /3A 固定输出的三支路输出稳压稳流电源。
本电源具有主从串联、并联、电阻遥控、电压遥控等功能。
是一种理想的直流稳压电源。
2．性能指标
同时输出路数：3；
可调输出电压/电流：0－30V /0－3A ；固定输出电压/电流:5V /3A ；
电压调整率：≤5⨯10-3；
波纹电压：≤2mV 。
3、面板介绍
如图3所示，该稳压电源为双路可调输出30V 、3A 。
主、从二路电源可以独立输出互不影响，也可串联或并联输出。
串联时，输出电压为两路输出电压之和；并联时，输出电压为主路输出电压，输出电流为两路输出电流之和。
图3 WYK －303B3型直流稳压稳流电源面板图。

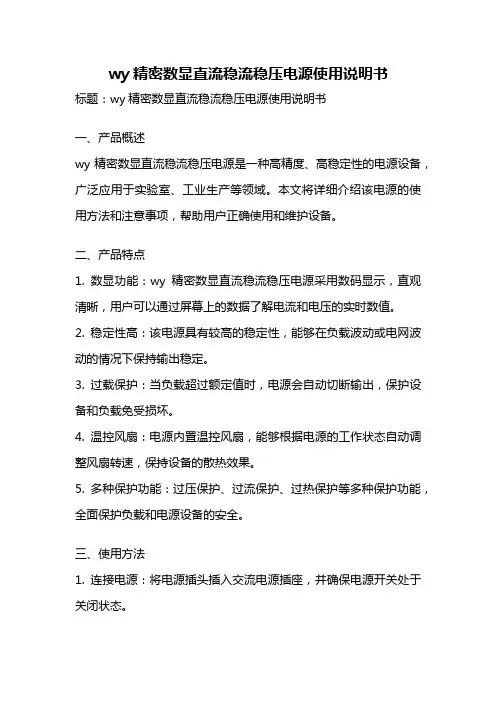

wy精密数显直流稳流稳压电源使用说明书
wy精密数显直流稳流稳压电源使用说明书标题：wy精密数显直流稳流稳压电源使用说明书一、产品概述wy精密数显直流稳流稳压电源是一种高精度、高稳定性的电源设备，广泛应用于实验室、工业生产等领域。
本文将详细介绍该电源的使用方法和注意事项，帮助用户正确使用和维护设备。
二、产品特点1. 数显功能：wy精密数显直流稳流稳压电源采用数码显示，直观清晰，用户可以通过屏幕上的数据了解电流和电压的实时数值。
2. 稳定性高：该电源具有较高的稳定性，能够在负载波动或电网波动的情况下保持输出稳定。
3. 过载保护：当负载超过额定值时，电源会自动切断输出，保护设备和负载免受损坏。
4. 温控风扇：电源内置温控风扇，能够根据电源的工作状态自动调整风扇转速，保持设备的散热效果。
5. 多种保护功能：过压保护、过流保护、过热保护等多种保护功能，全面保护负载和电源设备的安全。
三、使用方法1. 连接电源：将电源插头插入交流电源插座，并确保电源开关处于关闭状态。
2. 连接负载：将负载设备的正负极分别与电源的正负极相连接，并确保连接牢固可靠。
3. 打开电源：将电源开关置于打开位置，此时电源开始工作。
4. 设置电流和电压值：通过面板上的按键和旋钮设置所需的电流和电压值，可使用数字键输入精确数值。
5. 开始供电：按下“输出开关”键，电源开始向负载供电。
6. 监测电流和电压：通过数显屏幕上的显示，可实时监测电流和电压的数值。
四、注意事项1. 在使用电源前，请仔细阅读本说明书，并按照说明进行操作。
2. 在使用电源时，应确保设备和负载的电压、电流参数与电源的额定值相匹配，避免超载使用。
3. 使用电源时，请注意防止水或其他液体进入设备内部，以免损坏电源。
4. 在设备工作时，请勿拔下负载连接线，以免发生触电等危险。
5. 如需长时间使用电源，请确保设备通风良好，避免过热造成设备故障。
6. 如果电源出现故障，请立即停止使用，并联系售后服务中心进行维修。
7. 请勿私自拆卸电源设备，以免损坏设备和导致安全隐患。
YK-AD15100可调稳压恒流直流开关电源说明书
15V100A可调稳压恒流直流开关电源
使用说明书
最 大 输 出 功 率 1500W 输出稳压值、输出恒流值(0〜100) % 宽范围连续可调
开 关 电 源 技 术 ，体 积 小 、重 量 轻 、效 率 高 、全隔离
广州邮科电源设备有限公司
地址：广州市科学城科学大道中9 9 号 科 汇 一 街 1 1 号 电话： 020- 85532781 85536872 传 真 : 020-85543958 邮— ： 510663 网 址 : www. ykups. co
超出允许使用环境而导致的产品损坏； 擅自改动或自行维修而导致的产品损坏；
f) 由于非正常外力而导致的产品损坏； 因自然灾害或其他不可抗力而导致的产品损坏。_
附录：
质量保证 YK- A D 系列电源出厂前为确保产品质量，己经严格检测。本公司向用户保证在此保证卡 内所列明的机器性能良好、机件完整。提供査年免费保修服务，保修条例如下： 一、由购买之日起壹年保用期内，机件如有损坏或发生故障，经本公司工程师检査证实，该 机属正常使用下发生的，将免费修理及更换零件，经更换后的损坏件归属本公司。 二 、本保证卡内所列明的机器在下列情况下，保修期会自动失效。 • 更改我公司商标; * 曾因错误操作、疏忽使用、不可抗拒的因素而引致损坏； • 曾经非本公司技术人员擅自开机修理、改装或涂改、除去机号或封条； • 不按原厂提供的安装指示安放。 三 、请妥存此卡，并于修理时出示本证予工程师查阅。
4 操作方法及注意事项
4.1 开箱：开箱时应检查箱内随机附件：使用说明书一份。 4.2 通电前检查：经过储存与运输的充电机通电前应检查运输中的受损情况，如螺丝是否
松动，外观有无异样，电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及 时妥善处理。 4.3 前面板布局：电源开关，调电压、调电流电位器，输出电压和输出电流数显表。 4.4 数显表有显示即表示电源处于通电运行状态。 4. 5 开机启动有(1〜5)秒的延时过程。 4.6 使用操作方法 4. 6.1 应先在输出端未接负载的情况下通电预调好所需的输出电压，或者先通电检查输出 电压是否合适，或 者 先 将 “调电压”电位器预调到最小；为保险起见，还 应 先 将 “调电流” 电位器预调到最小。 4.6.2 检查好输出电压后，应 在 “电源开关”断开的情况下连接负载设备，然后再接通“电 源 开 关 若 输 出 稳 压 值 预 调 至 2 0 % (10V)以下，应先检查开机过冲电压是否超过允许范围, 方法是在连接负载设备之前，或预调好输出电压，或 将 “调电压”和 “调电流”预先全部 旋到最小，重复几次开机启动过程检查输出电压过冲的大小，确认过冲电压最大值不超过
直流稳压稳流电源(型号WYL系列)操作规程
5.5当调节无输出时，过压指示灯亮，应关闭电源，顺时打开过压调节电位器，再缓缓调节电压调节电位器。
5.6 保险丝烧断，应查明原因（如整流桥烧坏或三极管击穿）修复后才能重新开机。
4.2定期对电压表及电流表数值进行校对。
4.3直流稳压稳流电源的场所摆放应避免阳光直射，并留有足够的通风空间，同时禁止在输出端口接带有性的负载。
4.4 每天对设备进行点检，按时填写记录。
5注意事项
5.1使用直流稳压稳流电源时，应务必遵守厂家的产品说明书有关规定，保证所接的火线与零线（输出线径不低于6m㎡）、地线符合要求，不得随意改变其相互的顺序。
编制/日期: 审核/日期: 批准/日期:
3.3对于超过安全电压电源输出电压，操作时电压旋钮应缓慢从小往高处调节至使用的电压。
3.4当直流稳压稳流电源按以上状态运作正常时，可以供电于测试仪器。
3.5测试完毕后严格按照正确的先关闭直流稳压稳流电源开关、再关闭220V交流电，切断与测试仪器的连接线顺序进行操作。
4日常维护保养
4.1定期对直流稳压稳流电源进行维护工作，清除机内外的积尘，检查风扇运转情况及检测调节直流稳压稳流电源的系统参数等。
3.1检查电压调节旋钮是否归零，电流旋钮调整到供电仪器的要求数值电流。
3.2连接直流稳压稳流电源220V输入插头，再连接直流稳压稳流电源的输出（红线为正极，黑线为负极）需供电器（确认正负极对应连接），打开电源开关，指示灯应亮，稳压灯亮（绿色），电源处于稳压状态，稳流灯亮（黄色），稳压灯熄灭说明电源处于稳流状态，打开电源和已连接好需供电器后，稳压电源无异常，可以进行下一步操作。
WYJ系列直流电源原理说明
直流电源WYJ系列直流电源是稳压、稳流自动转换的高精度直流电源。
在稳压状态时，电源输出电压能从0V起调，在额定范围内任意调节，且限流保护点也可任意选择；在稳流状态时，电源输出电流在额定范围内连续可调。
广泛应用于工业生产、大中院校实验室、研究所、邮电通讯及自动化设备等场所。
WYJ -□□□□/□□□DS1：单路输出,两个数字表 DS2：双路输出,四个数字表 S： LED数码管显示表示额定输出电流表示额定输出电压直流电源WYJ系列 3.1 输入电压范围：AC220（1±10%）V。
3.2 输入电源频率：50（1±5%）Hz。
3.3 环境温度：-10℃～+40℃。
3.4 相对湿度：≤90%(温度为±25℃对)。
3.5 海拔高度：≤1000m。
3.6 使用场所室内、无严重影响绝缘的气体、蒸汽、化学沉积、灰尘、污垢及其它爆炸性、浸蚀性介质。
3.7 应无严重振荡和颠簸，无阳光直射。
3.8 工作时间：连续工作八小时之内。
类别单路输出输入电压AC220(1±10%)V 50(1±5%)Hz双路输出AC220(1±10%)V 50(1±5%)Hz电源效应-4CV≤1×10+0.5mV -3CC≤2×10+1mA负载效应-4CV≤1×10+2mV -3CC≤2×10+3mA纹波噪声CV≤1mVrms CC≤5mArms输出电压0~15V 0~30V0~30V 0~30V 0~60V输出电流1A、2A、3A、5A、10A 2A、3A、5A 20A10A、15A、20A 30A、40A、50A 30A、50A保护功能1.电流限制 保护2.短路保护1 适用范围2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能1.电流限制 保护2.短路保护-4CV≤2×10+3mV -3CC≤5×10+5mA -2-4CV≤2×10+10mV-3CC≤5×10+10mA -2CV≤3mVrmsCC≤10mArms -3-3-3CV≤1×10+10mV -2CC≤1×10+30mA -3CV≤1×10+30mV-2CC≤1×10+45mA CV≤10mVrmsCC≤40mArms6规格、外形尺寸及重量相数单路双路型号WYJ-1501/DS1WYJ-1502/DS1WYJ-1503/DS1WYJ-1505/DS1WYJ-1510/DS1WYJ-1515/DS1WYJ-1520/DS1WYJ-1530/DS1WYJ-1540/DS1WYJ-3002/DS1WYJ-3003/DS1WYJ-3005/DS1WYJ-3010/DS1WYJ-3015/DS1WYJ-3020/DS1WYJ-3030/DS1WYJ-3040/DS1WYJ-3050/DS1WYJ-6002/DS1WYJ-6003/DS1WYJ-6005/DS1WYJ-6010/DS1WYJ-6015/DS1WYJ-6020/DS1WYJ-6030/DS1WYJ-6040/DS1WYJ-1502/DS2WYJ-1503/DS2WYJ-1505/DS2WYJ-1510/DS2WYJ-1550/DS2WYJ-3002/DS2WYJ-3003/DS2WYJ-3005/DS2WYJ-3010/DS2WYJ-3030/DS2WYJ-3040/DS2WYJ-3050/DS2WYJ-6002/DS2WYJ-6003/DS2WYJ-6005/DS2WYJ-6030/DS2WYJ-6050/DS2外形尺寸(mm)285×155×133285×155×133285×155×133285×155×133285×155×133390×155×133390×155×133370×260×155425×200×330285×155×133285×155×133285×155×133390×155×133390×155×133370×260×155425×200×330425×200×330480×220×400285×155×133285×155×133390×155×133370×260×155370×260×155370×260×155480×220×400480×220×400285×260×155285×260×155285×260×155285×260×155480×220×400285×260×155285×260×155285×260×155400×260×155480×220×400480×220×400480×220×400285×260×155400×260×155400×260×155480×220×400480×220×400包装尺寸(mm)330×170×210330×170×210330×170×210330×170×210330×170×210430×170×210430×170×210480×350×250500×280×410330×170×210330×170×210330×170×210430×170×210430×170×210480×350×250500×280×410500×280×410500×280×410330×170×210330×170×210430×170×210480×350×250480×350×250480×350×250550×280×410500×280×410350×350×245350×350×245350×350×245350×350×245480×260×400350×350×245350×350×245350×350×245465×350×245550×345×500550×345×500500×345×500350×350×245350×350×245465×350×245500×345×500500×345×500净重(kg)2.52.53.54.567.58.5X X 3.54.55.59131521.722.526.74.66.259152123.538403.73.73.76.217.556.59.515.5X X X 7.8X 15.5X X毛重(kg)33456.589X X 4569.513.515.525.52631.75.16.759.515.52527.2541.7542.754.74.74.76.7215.571016X X X 9.8X 16X X用户在订货时，采用订货代号进行订货。
VICTOR 3000开关编码型直流稳定电源使用说明书
VICTOR3000开关编码型直流稳定电源使用说明书一、概述VICTOR3000开关编码型直流稳定电源。
LED显示为四位电压、电流显示。
本电源在原直流稳定电源基础上将调电压和调电流电位器改用编码开关调节，提高了电源的可靠性和使用寿命。
增加了预置电压，电流功能和锁定功能。
极高的稳定性，极强的可靠性，强大的功能，方便的使用，都赋予了本电源新的内涵。
是工厂，学校，维修部门等......，所需要的高稳定性直流供电场合的理想选择.二、产品规格三、技术参数1.额定工作条件工作电压：AC220V±10%50Hz工作条件：温度0--40℃相对湿度：≦85%RH储存条件：温度0--60℃相对湿度：≦85%RH四、面板特征A.前面板1.POWER电源开关。
2.ON/OFF输出、关闭输出开关。
3.电压值显示表。
4.电流值显示表。
5.功率表显示表。
6. C.V稳压工作状态指示灯：在稳压工作状态下此指示点灯亮。
7. C.C稳流工作状态指示灯：在稳流工作状态下此指示点灯亮。
8.按键锁指示灯.9.（9）（18-长按）按LOCK键LED红灯点亮，此指示灯亮，表示输出锁定，再按LOCK键LED红灯熄灭，此指示灯熄灭表示输出解锁。
10.调节旋钮：按动旋钮显示数字闪烁状态下，顺时针旋转，数值增大，逆时针旋转，数值减小。
11.电压选择编辑键，轻按后显示电压数字闪烁。
12.电流选择编辑键，轻按后显示电流数字闪烁。
B充电口：5V2A14.输出端正极（红色）15.输出端GND(绿色）16.输出端负极（黑色）17.（3003A/3005A)电压调节旋钮：按动旋钮显示数字闪烁状态下，顺时针旋转，数值增大，逆时针旋转，数值减小。
18.（3003A/3005A)电流调节旋钮：按动旋钮显示数字闪烁状态下，顺时针旋转，数值增大，逆时针旋转，数值减小。
（长按此旋钮进入锁定，再长按解锁）后面板19.散热风扇。
20.电源电压输入插座。
21.保险丝座。
第五章-消防系统调试-定额
5.1 自动报警系统装置调试
工作内容：技术和器具准备、检查接线、绝缘检查、程序装载或校对检查、功能测试、系统试验、记录整理。
计量单位：系统
工作内容：同前。
计量单位：系统
5.2 水灭火系统控制装置调试
工作内容：技术和器具准备、检查接线、绝缘检查、程序装载或校对检查、功能测试、系统试验、记录整理等。
计量单位：点
工作内容：同前。
计量单位：点
5.3 火灾事故广播、消防通信、消防电梯系统装置调试
工作内容：同前。
计量单位：表中所示
5.4 电动防火门、防火卷帘门、正压送风阀、
排烟阀、防火阀控制系统装置调试
工作内容：同前。
计量单位：10个
5.5 气体灭火系统装置调试
工作内容：准备工具、材料、进行模拟喷气试验和对备用灭火剂贮存容器切换操作试验、气体试喷。
计量单位：点
工作内容：同前。
计量单位：点。
直流稳压稳流电源操作规范
五、操作步骤
5.1、打开主电源开关。
5.2、用正负极夹持具夹住端子（或其它导体）两端，旋动电流调节旋钮旋至显示器上显示的值为产品需求的电流值。
5.3、拨下“调压”挡，旋动电压调节旋钮至于显示器上显示的值为需求的电压值。
5.4、将产品的端子夹持于正负两夹持具之间便可进行测试。
5.5、测试完成后必须将产品取走，将电源供应器主电源关闭。
6．4、保险丝烧断，应查明原因（如整流桥烧坏或三极管击穿），修复后才能重新开机。
6．5、更换脉冲变压器T1或T2时，注意脉冲的极性，控制极对阴极应为正脉冲。
七、日常保养
6.1、每日必须对电源供应器外表面进行清洁。
6.2、每个月必须对电源供应器的各按钮进行保养,确认,并做好保养记录。
6.3、当发现电源供应器出现故障时,必须立即停止使用,并通知厂商进行维修,并将维修结果详细记录下场来。
C
0
B
9
8
7
6
5
4
3
2
1
0
A
9
8
7
6
5
4
3
2
1
0
版本
版次
ECN NO.
日期
修订页次
变更描述
核准
审核
制订
发行签章
BY
DATE
一、目的
为了保证量测的准确性，减少人为误差，确保量测过程的一致性，特制订此操作规范。
二、适用范围
本操作规范适用于WYK-3060直流稳压稳流电源供应器。
三、校正周期
1年
四、参考ቤተ መጻሕፍቲ ባይዱ件:
六、注意事项
6．1、整机必须接入规定的交流电源，220V±10%，50HZ±1。该系列电源不能用响应时间慢的交流稳压电源，如614磁饱和式、伺服电面式。
数控恒流源
数控恒流源1.任务设计并制作数控直流电流源。
输入交流200～240V，50Hz；输出直流电压≤10V。
其原理示意图如下所示。
、要求基本要求（1）输出电流范围：200mA～2000mA；（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值≤给定值的1％+10 mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10 mA；（5）纹波电流≤2mA；（6）自制电源。
发挥部分（1）输出电流范围为20mA～2000mA，步进1mA；（2）设计、制作测量并显示输出电流的装置 (可同时或交替显示电流的给定值和实测值)，测量误差的绝对值≤测量值的％+3个字；（3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的％+1 mA；（4）纹波电流≤；（5）其他。
总体设计方案经初步分析设计要求，得出总体电路由以下几部分组成：电源模块，控制模块（包括AD、DA转换）恒流源模块，键盘模块，显示模块。
以下就各电路模块给出设计方案。
控制部分方案方案一：采用FPGA作为系统的控制模块。
FPGA可以实现复杂的逻辑功能，规模大，稳定性强，易于调试和进行功能扩展。
FPGA采用并行输入输出方式，处理速度高，适合作为大规模实时系统的核心。
但由于FPGA集成度高，成本偏高，且由于其引脚较多，加大了硬件设计和实物制作的难度。
方案二：采用单片机作为控制模块核心。
单片机最小系统简单，容易制作PCB，算术功能强，软件编程灵活、可以通过ISP方式将程序快速下载到芯片，方便的实现程序的更新，自由度大，较好的发挥C语言的灵活性，可用编程实现各种算法和逻辑控制，同时其具有功耗低、体积小、技术成熟和成本低等优点。
基于以上分析，选择方案二,利用STC89C52单片机将电流步进值或设定值通过换算由D/A转换，驱动恒流源电路实现电流输出。
国睿安泰信科 多路直流稳压稳流电源 使用手册说明书
用户使用手册南京国睿安泰信科技股份有限公司公司专业生产开发南京国睿安泰信科技股份有限公司频谱分析仪示波器信号源网络分析仪射频实验箱射频微波器件地址：深圳市南山区西丽塘朗工业区栋电话（）传真（）网站：/////多路直流稳压稳流电源目录1.简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈前面板各开关旋钮的位置和功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源独立使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13.33.l 33.1.143.1.2573.2.39┈┈┈┈技术参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈面板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈后面板说明┈┈┈┈┈┈使用方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈恒电压恒电流的特性┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源串联使用┈双路可调电源并联使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈注意事项┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2.23.273.2.13.2.283.2.4104.11/2.2.2额定输出电流：见表一（连续可调）2.2.3电源效应：CV 0.01+3mV≤%CC 0.2+3mA≤%2.2.4负载效应：CV 0.≤01+3mV 3A %（Ⅰ≤）CC 0.2+3mA 3A ≤%（Ⅰ≤）CV 0.02+5mV >3A ≤%（Ⅰ）CC 0.2+5mA >3A ≤%（Ⅰ）2.2.5纹波与噪声：CV ≤1mVrms （Ⅰ≤3A 5Hz~1MHz ，）CC 3mArms 3A ≤（Ⅰ≤）CV 2mVrms >3A ≤（Ⅰ，5Hz~1MHz ）CC 10mArms >3A ≤（Ⅰ）2.2.6保护：电流限制及极性反向保护2.2.7(12)电压电流显示精度：±%个字。
电路实验
实验三 受控源电路的研究
I1（mA） 电源电压 E1=12V E2=6V E1=12V， E2=6V 测量 计算 误差 I2(mA) 测量 计算 误差 测量 I3(mA) 计算 误差
实验二 戴维南定理
实验目的 1、进一步熟悉使用直流稳压电源和万用表。 2、用实验验证戴维南定理，加深对该定理的理解。 3、掌握测量开路电压和等效电阻的方法。 实验设备
校准表 读数Ux
5 2.5 0.5
0
0.5 2.5 5
1 U(V) 5 10
3、替代法测毫安表内阻电路 （1）电路图如图10-6所示。 （2）测量原理：当K在1时标准表上的电流值与K在2时标 准表上的电流值一样时，说明改装表内阻Rg=R，操作时要 注意两个表的量程要一致并且R初始值要大一点。 （3）测量步骤：可以按照此方法测量实验箱中的表头，验 证是否等于给定的内阻值240欧姆。 mA
2
U1
VCCS
I2
gmU1
RL
图3-2 受控源VCCS特性测量电路
表3-3 数据记录及计算 3、测量电流控制电压源（CCVS）的转移特性及 0.1 0.2 0.3 0.4 0.5 0.7 0.8 I1（mA） 外特性，实验电路如图3-3所示。 0.6 U2（V） 表3-4 数据记录及计算 RL（k Ω ） I2（mA） U2（V） 1 2 3 4 5 6 7 8 9 10
R1
C
300Ω 12V
远方WY电源说明书
远方WY电源说明书一、工具电脑、PMS-80、小积分球、yry电源二、操作步骤l、准备工作：连接电源，选择相应的夹具与WY电源后面的OUTPUT 端口连亥(3528夹具、大功率夹具、5050内测无夹具）2、打开电源POWE-R开关，打开电脑桌面PmsLab80小球软件，点击软件左上角文件菜单或文件快捷按钮，打开新建菜单(Ctrl+N)，选择PMS光谱分析测试，点击确定。
3、点击软件左上方设置菜单，打-丌系统设置菜单(F2)，在主机设置一栏的功率计算类型一行的下拉按钮中选择WY (9BITS)，点击确认。
4、点击软件最上方工具菜单，打开WY系列直流电源程控软件(F12)，跳出Wy系列菜单，在稳压选项设定d．2V电压，选择稳流按钮，测试5050灯珠，稳流设置为0. 06A．3528灯珠稳流设置为0.02A，大功率1W稳流设置为0.350A，3W稳流设置为0. 700A,先点击复伉按钮，看WY电源总示是否为0，5、把灯珠按夹具标示的方向放入夹具中，按设定按钮，看灯珠足否能点亮，妇珠点亮后把夹具插入小积分球中，点击软件左上方测试菜单打开光电源测试或左上角的光快捷按钮(F3)，跳出电参数，选择灯具电参数，按确定后跳出光电源测试菜单，测试蒡一颗灯珠需选择自动选择灵敏度项，点击开始测试按钮，待信息栏显示测试完成后，点击WY系列菜单中的复位按钮，把灯珠取出，在右下方栏中双击产品型号栏下面的数据，跳出产品信息菜单，在产品型号一项中输入所测产品信息，点击确定。
6、放入另一颗同型号的待测灯珠，重复5的步骤测试，直到测试完毕。
7、保存数据，点击软件左上方的文件菜单，打开另存为菜单，把数据保存在规定的文件夹内，征文件名一栏填写相应的文件名，点击保存。
8、测试完灯珠后填写相应的报表，关闭WY电源，关闭软件。
低压灯条测试操作指导书一、工具电脑、PMS-80、大积分球、WY电源二、操作步骤l、准备工作：连接电源，把小积分球后面答案两头光纤接到大积分球上，把WY电源与大积分球连接，选择WY电源前面的OUTPL-T接口S+，S一分别与积分球的S+，S-相连接。
WYK直流稳压稳流电源原理及维修手册
WYK直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。
直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。
二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。
非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c：三、分类分类原则按输出电压及电流的大小分类：1、小功率U0≦60 I0≦10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U0≦60 10A≦I0≦100A低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。
3、高压电源U0＞60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。
4、大功率电源U0≦50V I0≥150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300等。
第二节直流稳压电源常用集成块简介1、运算放大器a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。
如图所示：b、放大器的特点：1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。
2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节直流稳压稳流原理1、概述WYK系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。
WYK系列直流稳压稳流电源通用说明书
WYK-系列直流稳压稳流电源使用手册扬州华泰电子有限公司一、概述1、WYK－系列直流稳压电源线路形式为线性串联调整式，具有稳定性高，纹波电压低等优点。
2、采用基准电压悬浮迭加技术，输出电压可以从零伏起调到额定值，输出电流可以从零安培预置到额定值。
3、采用继电器或可控硅改变整流桥两端的交流电压，减小调整管的管压降，提高整机效率。
4、高电压和大电流产品采用可控硅移相预稳压技术，提高了整机工作效率；过热自动风冷技术的使用，大大提高了整机的可靠性。
二、主要技术指标小功率产品大功率及定制产品输入电压AC220V±10%,50Hz±1HzAC V±10%50Hz±1Hz输出电压0~ 30 V 0 ~ V 输出电流0 ~ 40 A 0 ~ A源效应CV≤1×10-3 +2mVCC≤1×10-3 +10mA≤%负载效应CV≤1×10-3+5mVCV≤1×10-3+5mA≤ %周期与随机漂移(有效值) CV≤10mVCC≤20mA≤ mV使用环境0－40 ,℃相对湿度<90% 说明：大功率及定制产品指标根据用户要求。
三、工作原理１、交流预稳原理继电器的工作状态是随输出电压的变化而变化。
输出电压为零时，所有的继电器全部释放，整流桥两端的交流电压最低；调节调压电位器，使输出电压逐步升高，此时所有继电器逐步处于吸合状态，使整流桥两端的交流电压最高。
其优点是保证调整管C-E两端电压在一定范围内，提高整机效率。
高电压、大电流产品，采用可控硅移相预稳压技术，电路设计时，控制电路从调整管集电极和发射极取样，通过运算放大器放大，放大后的信号与从同步取样电路、锯齿波形成电路产生的锯齿波进行调制，得到一个脉宽可调的触发脉冲，对可控硅进行移相控制，从而保证调整管集电极与发射极之间的电压稳定，提高整机效率。
2、稳压原理交流电压整流滤波后，直流电压由三极管进行串联调整，输出恒定的直流电压。
LW-WYJ 直流可调稳压电源 说明书
直流电源、直流稳压器、直流稳压电源、直流可调稳压电源——力威电气LW-WYJ直流可调稳压电源产品概述LW-WYJ系列直流电源是一种电压、电流连续可调，稳压与稳流自动转换的高精度直流稳压稳流电源，在稳流状态时，可设定稳流工作点，稳流时输出的电流能在额定范围内连续可调。
输出电压从0伏起调，输出电压在额定范围内任意调节。
该直流电源结构简单，维修方便。
采用进口富士模块稳压，精度极高。
电源输出纹波系数良好，低噪声，体积小，款式新颖。
其中双路输出直流电源可以串联或并联或设置自动跟踪使用．两路串联时输出电压是标称电压的2倍，两路并联时输出电流是标称电流的2倍．与开关电源相比，它具有精度高，纹波小，无高频辐射干扰，适用场合广等优点。
输入电压:220V或380V(可选)输出电压:15V\30V\60V\120V\150V\200V\300V\500V\1000V适用场合该系列直流电源可广泛应用于工业生产，大专院校实验室、研究所、邮电通讯和自动化设备上使用。
技术参数输入电压AC110V、220V±10%输出电压连续可调DC：0-30/60V/120V/150V/250V/300V/500V固定DC：5V3A (三路输出)频率50Hz±2%输出电流连续可调(DC：0-1A/2A/3A/5A/10A/15A/20A--5000A)(DC：0-10A/20A/3 0A/50A)保护电流限流保护及短路保护电源效应CV≤1×0.0001+5mV CC≤3×0.0001+10mV负载效应CV≤1×0.0001+2mV CV≤1×0.0001+5mV CC≤5×0.0001+10mV纹波和噪声CV≤1mVrms环境温度0℃～+40℃相对湿度20～85%__________________________________________________________________________________________________________________________________________________________规格型号型号输入电压输出电压型号输入电压输出电压LW-WYJ-15V2A LW-WYJ-120V10A LW-WYJ-15V3A LW-WYJ-120V15A LW-WYJ-15V5A LW-WYJ-120V20A LW-WYJ-15V10A LW-WYJ-120V30A LW-WYJ-15V15A LW-WYJ-120V50A LW-WYJ-15V20A LW-WYJ-120V100A 0-120VLW-WYJ-15V30A LW-WYJ-150V1A LW-WYJ-15V50A LW-WYJ-150V2A LW-WYJ-15V80A LW-WYJ-150V3A LW-WYJ-15V100A LW-WYJ-150V5A LW-WYJ-15V200A LW-WYJ-150V10A LW-WYJ-15V300A LW-WYJ-150V20A LW-WYJ-15V500A 0-15VLW-WYJ-150V30A LW-WYJ-30V2A LW-WYJ-150V50A LW-WYJ-30V3A LW-WYJ-150V100V 0-150VLW-WYJ-30V5A LW-WYJ-200V1A LW-WYJ-30V10A LW-WYJ-200V2A LW-WYJ-30V15A LW-WYJ-200V3A LW-WYJ-30V20A LW-WYJ-200V5A LW-WYJ-30V30A LW-WYJ-200V10A LW-WYJ-30V50A LW-WYJ-200V20A LW-WYJ-30V80A LW-WYJ-200V30A LW-WYJ-30V100A LW-WYJ-200V50A LW-WYJ-30V200A LW-WYJ-200V100A 0-200V LW-WYJ-30V300A LW-WYJ-300V1A LW-WYJ-30V500A 0-30VLW-WYJ-300V2A LW-WYJ-60V2A LW-WYJ-300V3A LW-WYJ-60V3A LW-WYJ-300V5A LW-WYJ-60V5A LW-WYJ-300V10A LW-WYJ-60V15A LW-WYJ-300V15A LW-WYJ-60V20A LW-WYJ-300V20A LW-WYJ-60V30A LW-WYJ-300V30A LW-WYJ-60V50A LW-WYJ-300V50A 0-300VLW-WYJ-60V80A LW-WYJ-500V1A LW-WYJ-60V100A220V 或380V(可选)0-60V LW-WYJ-500V2A220V 或380(可选)0-500V_____________________________________________________________________________LW-WYJ-60V200ALW-WYJ-500V3A LW-WYJ-60V300A LW-WYJ-500V5A LW-WYJ-60V500A 0-60V LW-WYJ-500V10A0-500VLW-WYJ-120V2A LW-WYJ-1000V1A LW-WYJ-120V3A LW-WYJ-1000V2A LW-WYJ-120V5A0-120V LW-WYJ-1000V3A0-1000V产品图样_____________________________________________________________________________注意事项1、本系列直流稳压电源只能室内使用，请按照稳压电源正常使用条件使用。
直流稳压电
直流稳压电源WYK系列稳压电源为数字显示直流稳压电源。
一、WYK直流稳压电源线路形式为线性串联调整式，具有稳定性高，纹波电压低的优点。
1、采用基准电压悬浮迭加式技术，输出电压可以从零伏起调到额定值，输出电流可以从零安培预置到额定值。
2、采用继电器组改变整流桥两端的交流电压，减小调整管的管压降，提高整机率。
继电器组的工作壮态是随输出电压变化而改变整流桥电压，所有的继电器释放时桥两端的交流电压最低,输出电压最高；所有的继电器吸合时桥两端交流电压最高，输出电压最低。
3、WYK-30系列（输出电压0-30V）采用三只继电器组成八种工作壮态，桥交流两端的交流即有八种不同的电压。
4、该直流稳压电源具有主从跟踪串联、并联功能。
串联使用时，输出电压为两路电压之和，提高负载电压能力；并联使用时输出电流为两路输出电流之和，提高负载带载能力。
WYK系列数字显示直流稳压电源面板图二、使用说明：1、开启电源开关。
指示灯亮--表示电源接通，预热10分钟，再正常使用。
2、电源分别有两路电压输出，每路输出各用一块数显电压表和一块数显电流表。
三、鉴别电路工作在稳压状态或稳流状态的简单方法：当电路工作在稳压状态时，一般将“稳流调节”旋钮置于最右端，电压、电流指示值不变。
在额定负载范围内，变化负载时，电流改变，电压不变。
当电路工作在稳流状态时，微微调节“电压调节”旋钮，电压、电流指示值不变。
在额定负载范围内，变化负载时，电压改变，电流不变。
四、使用注意事项：1、具有主、从跟踪电源：(1)主、从串联跟踪时，如有功率输出则应用功率相对应的导线将主路的负端与从路的正端可靠短接。
从路调流电位器顺时针调到最大。
(2)主、从并联跟踪时，如果有功率输出则应用与输出功率相符的导线分别将主、从电源的正端和正端、负端和负端相短接，如果仅接在一路电源的输出端子上，将可能造成两路输出电流不平衡，同时也有可能造成串并联的损坏。
2、两台电源或无跟踪双路电源串联或并联使用，两台电源的调压电位器及调流电位器都是各自独立工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WYK系列直流稳压稳流电源
★技术特点
1、WYK-系列直流稳压稳流电源线路形式为线性串联调整式，具有稳定精度高，纹波电压低等特点。
2、采用基准电压悬浮迭加技术，输出电压可以从零伏起调到额定值；输出电流可以从零安培预置到额定值。
3、稳压（C.V)、稳流（C.C)状态自动转换。
4、小功率产品采用继电器改变整流桥两端的交流电压，减小调整管的管压降，提高整机效率。
5、高电压和大电流产品采用可控硅移相预稳压技术，提高了整机工作效率。
6、可选择输出补偿功能（具有外取样功能），特别适合直流电机、电子仪器、电器产品的测试和检验应用。
7、输出过压保护电压值可调，当过压输出时，电源自动关闭输出并锁定。
8、专业设计的管道式散热技术，有效地降低了整机的温升，提高了产品的可靠性，延长了产品的使用寿命。
★主要技术指示
★产品规格(注:可提供双路.四路或多路输出产品,高压及特殊要求产品可提供定制服务)。
