电缆沟内和电缆竖井内电缆敷设安装工程检验批质量验表

电缆敷设报验申请表

设计变卦/洽商（编号）及有关国度现行规范等。
主要资料称号规格/型号：
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆：RVV75-5
聚氯乙烯护套软线：RVV2*1.0
超五类4对非屏蔽双绞电缆：PC101004
荫蔽内容：
1、该部位电线、电缆敷设无绞拧、压扁、护层断裂以及外表严重创伤。
2、桥架内大于45°倾斜敷设的电缆每隔2米处设固定点。电缆出入桥架、竖井以及管子管口处等作密封处置。电缆敷设排列划一，程度敷设的电缆首尾两端、转弯两侧及每隔5~10米处设固定点。
电缆敷设报验申请表
工程称号：编号：
致： XXXX建立监理有限公司
我单位已完成了XXXX医院医技楼公开层弱电系统穿线工作，现报上该工程报验申请表，请予以检查和验收。
附：1、荫蔽工程检查记载
2、电缆桥架装置和桥架内电缆敷设工程检验批质量验收记载表
3、电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记载表
3、电线、电缆穿管前将管内清算洁净、不同回路、不同电压等级和交流与直流的电线穿不同的管，且管内电线无接头。
4、电缆首端、末端和分支处设有标志牌。
Байду номын сангаас申报人：
检查意见：
检查结论： □同意荫蔽 □不同意，修正后停止复查
签字栏
建立（监理）单位
施工单位
XXXX电子科技有限公司
专业技术担任人
专业质检员
专业工长
4、电线导管、电缆导管和线槽敷设检验批质量验收记载表
承包单位（章）昆明凯裕电子科技有限公司
项目经理
日期
检查意见:
项目监理机构
专业监理工程师
日期
荫蔽工程检查记载表
编号
工程称号
XXXX医院安防及一卡通弱电工程

(建筑电气工程)电气验收表格精编

（建筑电气工程）电气验收
表格
电缆桥架安装和桥架内电缆敷设检验批质量验收记录表
GB50303-2002
06030
06040
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
（Ⅰ）室内
06050
06060
电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表
GB50303-2002
06020
06030
接地装置安装检验批质量验收记录表
GB50303-2002
06010
06020
06060 Array
06070
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
（Ⅱ）室外
06010
电线、电缆穿管和线槽敷线检验批质量验收记录表
GB50303-2002
06010
06030
06040
06050
06060
槽板配线检验批质量验收记录表
GB50303-2002
06050
电缆头制作、接线和线路绝缘测试检验批质量验收记录表
GB50303-2002
06010
06020
06030
06040
06050 Array
06060。

(建筑电气工程)江苏省电气资料验收表格

建筑电气工程）江苏省电气资料验收表格目录建筑电气工程概况表提示概况表中可列出主要，关键项目中的重要设备。

对要求填写的内容栏目不够时，可另行附表。

建筑电气工程施工现场质量管理记录DQ1.1现场管理制度质量检验制度施工图审查情况施工组织设计及方案审批人年月日年月日提示对主要工种人员和主要仪器、设备栏中不够填写时，可另行附表。

建筑电气分部工程质量验收记录DQ1.2建筑电气子部工程质量验收记录（统表 1 ）DQ1.3分项工程质量验收记录（统表 2 ）DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6建筑电气工程观感质量检查记录DQ1.7提示一、观感质量验收记录，检查以目测检查为主，检查结果分为好、一般、差，并将结果直接填入“观感质量验收”栏目中。

分部工程验收时，应含所有分项。

二、检验方法应符合下列规定：1. 电气设备、电缆和继电保护系统的接线、布线和试验调整试验结果；2. 空载试运行和负荷试运行结果；3. 绝缘电阻、接地电阻和接地（PE）或接零（PEN ）导通状态及插座接线正确性的测试结果；4. 漏电保护装置动作数据值，查阅测试记录或用适配仪表进行抽测，安装、检查动作是否符合要求；5. 负荷试运行时大电流节点温升测量用红外线遥测温度仪抽测或查阅负荷运行记录；6. 螺栓紧固程序用适配工具做拧动试验；7. 需做动作试验的电气装置，高压部分不应带电试验，低压部分无负荷试验；8. 水平度用盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；各种盘、屏、板、柜的安装的标高和垂直度应符合要求；9. 外观质量情况目测检查；10. 设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查，应基本完整。

设备、材料进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证提示、主要电气设备材料：高压设备的空气断路器、油断路器、隔离开关、高压熔断器、变压器、电抗器、避雷器和电容器以及配件属电柜、盘、箱、绝缘子、套管、瓦斯断电器、温度计、电机均应有出厂合格证和检测试验记录。

电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表

电设固定点；敷设于垂直桥架内的电缆固定点间距不大于表内规
2 缆定
敷
电缆种类
固定点的间距（mm）
设
全塑性
固定
电力电缆除全塑性外的电缆
控制电缆
1000 1500 1000
3 电缆的首端、末端和分支处应设标志牌
检验批容量施工单位检查记录
施果项目专业质检员：
0.4
0.3
热力管道下方，当设计无要求时、
易燃易爆气体管道
热
0.5
0.5
与管道的最力有保温层
0.5
0.3
在竖小（井净m）内距和穿越管道不同无防保火温区层，按设1计.0要求位置，有防0.火5 隔堵措
施支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时选用螺
拴适配，连接紧固，防松零件齐全
大于45°倾斜敷设的电缆每隔2m处设固定点桥电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管架口处等做密封处理内电缆排列整齐，水平敷设首尾两端、转弯两侧及每隔5～1Om处
直线段钢制桥架长度超过30m 铝合金或玻璃钢制桥架长度超过15m
设有伸缩节
跨越建筑物变形缝处
设置补偿装置
桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径
电缆无铅包钢铠护套的橡皮绝缘电力电缆
10D
最小有钢铠护套的橡皮绝缘电力电缆
20D
允许聚氯乙烯绝缘电力电缆
10D
弯曲交联聚氯乙烯绝缘电力电缆
15D
1
一般项目
半径多芯控制电缆
10D
电缆桥
设计无要求时
水平安装的支架间距为1.5～3m 垂直安装的支架间距≤2m

电缆敷设分项工程检验批质量验收记录

设计要求做处理。
电缆支架最上层至竖井顶
部或楼板的距离：
mm电缆支架最下层至沟底
或地面的距离：
/
mm 电缆支架层间最小距离，控制电缆：
mm，10KV及以下电力电
缆：
mm，支架
与预埋件焊接固定检查：
用膨胀螺栓固定检查：
电缆敷设应符合下列规定：
一
1 电缆的敷设排列应顺直、整齐，并宜少交叉；
般
2 电缆转弯处的最小弯曲半径应符合规范GB50303-
项
2015中表11.1.2 的规定；
目
3 在电缆沟或电气竖井内垂直敷设或大于45°倾斜敷
设的电缆应在每个支架上固定；
4 在梯架、托盘或槽盒内大于45°倾斜敷设的电缆应
每隔2m 固定，水平敷设的电缆，首尾两端、转弯两
侧及每隔5m～10m 处应设固定点；
5 当设计无要求时，电缆支持点间距不应大于规范
2
电缆敷设
护板。
4 当设计无要求时，最下层电缆支架距沟底、地面的
最小距离不应小于规范GB50303-2015中表13.2.1-2
的规定。
5 当支架与预埋件焊接固定时，焊缝应饱满；当采用
膨胀螺栓固定时，螺栓应适配、连接紧固、防松零件
齐全，支架安装应牢固、无明显扭曲。
6 金属支架应进行防腐，位于室外及潮湿场所的应按
或密封措施；
9 电缆出入电缆梯架、托盘、槽盒及配电（控制）柜
、台、箱、盘处应做固定；
10 当电缆通过墙、楼板或室外敷设穿导管保护时，
导管的内径不应小于电缆外径的1.5 倍。
电缆种类：电缆外径： mm，在支架上敷设时转弯处的弯曲半径：
3
直埋电缆
直埋电缆的上、下应有细沙或软土，回填土应无石块、砖头等尖锐硬物。

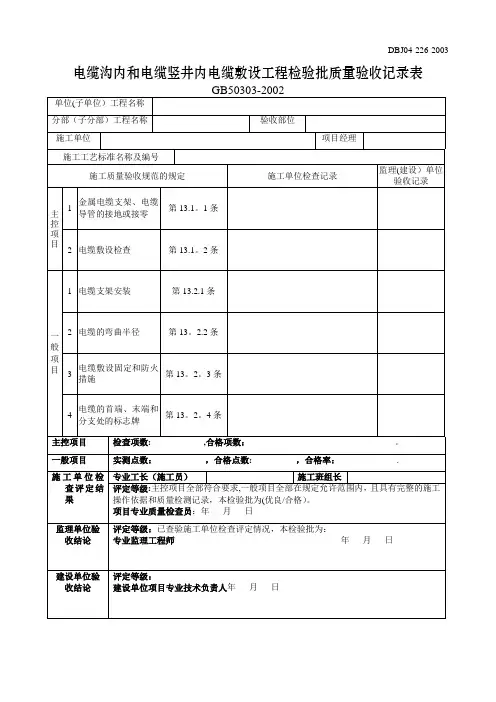

电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表

评定等级:主控项目全部符合要求,一般项目全部在规定允许范围内，且具有完整的施工操作依据和质量检测记录，本检验批为(优良/合格）。
项目专业质量检查员：年月日
监理单位验收结论
评定等级：已查验施工单位检查评定情况，本检验批为：
专业监理工程师年月日
建设单位验收结论
评定等级：
建设单位项目专业技术负责人年月日
第13.1。2条
一
般
项
目
1
电缆支架安装
第13.2.1条
2
电缆的弯曲半径
第13。2.2条
3
电缆敷设固定和防火措施
第13。2。3条
4
电缆的首端、末端和分支处的标志牌
第13。2。4条
主控项目
检查项数: ,合格项数：。
一般项目
实测点数：，合格点数:，合格率：.
施工单位检查评定结果
专业工长（施工）
施工班组长
电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表
GB50303-2002
单位(子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
施工工艺标准名称及编号
施工质量验收规范的规定
施工单位检查记录
监理(建设）单位验收记录
主
控
项
目
1
金属电缆支架、电缆导管的接地或接零
第13.1。1条
2
电缆敷设检查

建筑电气工程分部工程质量验收记录-范例

齐备齐备好项目经理项目经理项目负责人项目负责人年月年月年月年月日日日日
总监理工程师 (建设单位项目专业技术负责人)：深圳市建设局、深圳市档案局监制
年月
日
深圳市文档服务中心印制
分部(子分部)工程质量验收记录
GD25002SZ 0 1
结构类型技术部门负责人分包单位负责人框架结构邹洪芳 / 层数地上4层，地下1 层蒋立国 /
深圳小学—教学楼1~6栋深圳市城建工程有限公司 / 分项(检验批)数 1 1 1 3 3 3 4 3 3
质量部门负责人分包技术负责人
675
建筑电气
单位(子单位) 工程名称施工单位分包单位序号子分部(分项) 工程名称
供电干线安装工程电缆桥架安装和桥架内电缆敷设供电干线安装工程电缆沟内和电缆竖井内电缆敷设供电干线安装工程电缆头制作、接线和线路绝缘测试电气动力安装工程成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装电气动力安装工程低压电动机、电加热器及电动执行机构检查接线电气动力安装工程低压电气动力设备试验和试运行电气动力安装工程电缆桥架安装和桥架内电缆敷设电气动力安装工程电线导管、电缆导管和线槽敷线电气动力安装工程电线、电缆穿管和线槽敷线
施工单位检查评定
符合设计及规范规定要求符合设计及规范规定要求符合设计及规范规定要求符合设计及规范规定要求符合设计及规范规定要求符合设计及规范规定要求符合设计及规范规定要求符合设计及规范规4 5 6 7 8 9
质量控制资料安全和功能检验 (检测)报告观感质量分包单位施工单位验勘察单位收单位监理(建设)单位设计单位

检验批汇总表

电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电线导管、电缆导管和线槽敷设检验批质量验收记录表（室外）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）电线、电缆穿管和线槽敷线检验批质量验收记录表（室外）缆线敷设和终接检验批质量验收记录表机柜、机架、配线架的安装检验批质量验收记录表信息插座和光缆芯终端的安装检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电线导管、电缆导管和线槽敷设检验批质量验收记录表（室外）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）电线、电缆穿管和线槽敷线检验批质量验收记录表（室外）电视监控系统检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）公共广播系统检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）入侵报警系统检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）4紧急报警系统各序号子分部（系统）检验批/分项1综合布线系统2安防监控系统3公共广播系统5无线对讲系统6LED信息发布系统电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）停车管理系统检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）巡更系统检验批质量验收记录表9水电远抄管理系统物业管理系统分项及检验批质量验收记录表（Ⅰ）多表现场计量及远程传输系统电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）出入口控制（门禁）系统检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表暗龙骨吊顶工程检验批质量验收记录表（轻钢龙骨吊顶）墙体节能工程检验批质量验收表（保温棉敷设）饰面板安装工程检验批质量验收记录表（彩钢板）水性涂料涂饰工程检验批质量验收记录表（乳胶漆、防尘漆）活动地板面层工程检验批质量验收记录表普通灯具安装检验批质量验收记录表开关、插座、风扇安装检验批质量验收记录表照明系统检验批质量验收记录表防雷及接地检验批质量验收记录表室内空调环境检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表（室内）电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表（室内）不间断电源安装分项及检验批质量验收记录表13弱电间UPS供电系统8电子巡更系统10综合类（消费、考勤、门禁）管理系统12机房建设及汇聚间装饰工程7停车管理系统各系统检验批数汇总楼栋/部位数据中心研发中心呼叫中心园区一~五层一~四层一~六层/ ///东区、西区一~五层一~四层一~六层/ ///东区、西区一~五层一~四层一~六层/ ///东区、西区一~五层一~四层一~六层/一~五层一~四层一~六层/一~五层一~四层一~六层/一~五层一~四层一~六层/ ///东区、西区一~五层一~四层一~六层/ ///东区、西区一~五层一~四层一~六层/ ///东区、西区一~五层一~四层一~六层东区、西区一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心//一~五层研发中心// ///出口、入口///出口、入口///出口、入口///出口、入口/西南、东南、东北、西北///西南、东南、东北、西北///西南、东南、东北、西北///西南、东南、东北、西北//数据中心研发中心呼叫中心/一~五层/一~六层/一~五层/一~六层/一~五层/一~六层/一~五层/一~六层/二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层机房二层汇聚间//二层弱电间二层弱电间//二层弱电间二层弱电间//二层弱电间二层弱电间//二层弱电间二层弱电间//备注镀锌钢管光纤。

电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表

监理(建设)单位验收记录
主控项目
1
金属电缆支架、电线导管的接地或接零
第13.1.1条
在此框内打对号
2
电缆敷设检查
第13.1.2条
一般项目
1
电缆支架安装
第13.2.1条
2
电缆的弯曲半径
第13.2.2条
3
电缆的敷设固定和防火措施
第13.2.3条
4
电缆的首端、末端和
专业工长（施工员）
于鼑
施工班组长
冯刚
合格
项目专业质量检查员：质检员盖章2004年8月10日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表
GB50303-2002
060204
060303
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
教学楼主楼一至十二层
施工单位
总包单位（如：省建一哈商大项目经理部）
项目经理
总包项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录

【2024版】电缆线路单元工程安装质量验收评定表

电气试验检查
主控工程
1
电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻
应符合GB 50150的规定
2
直流耐压试验及泄漏电流测量
应符合GB 50150的规定
3
交流耐压试验
橡塑电缆交流耐压标准应符合表14.2.5-2的规定
4
相位检测
两端相位一致并与电网相位相符合
5
交流互联系统试验
应符合GB 50150的规定
3〕敷设预埋管道过沉降缝或伸缩缝需做过缝处理；
4〕与电缆管敷设相关的防火符合专项设计文件要求
检查意见：
主控工程共项，其中符合本标准质量要求项；
一般工程共项，其中符合本标准质量要求项，与本标准有微小出入项。
安装单位
〔盖章〕
年月日
监理工程师
〔签字〕
年月日
表8.11.3电缆线路安装单元工程〔局部〕质量检查表
4〕直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，有明显的方位或标桩
表8.11.4〔续〕
分部工程名称
单元工程名称
安装部位
安装单位
开、完工日期
项目
质量标准
检验结果
检验人〔签字〕
35
kV以
下
电
力
电
缆
敷
设
检
查
一般工程
3
管道内
敷设
1〕钢制爱护管内敷设的变流单芯电缆，三相电缆应共穿一管；
3〕直埋电缆接头盒的金属外壳及金属护套防腐符合设计文件要求；
4〕电缆终端头和接线成型后密封良好、无渗漏、电缆两端终端头各相相位一致；
5〕电缆终端头和接头的金属部件涂层完好、相色正确

电缆隐蔽验收记录

3、电线、电缆穿管前将管内清理干净、不同回路、不同电压等级和交流与直流的电线穿不同的管，且管内电线无接头。
4、电缆首端、末端和分支处设有标志牌。
申报人：
检查意见：
检查结论：□同意隐蔽□不同意，修改后进行复查
签
字
栏
建设（监理）单位
施工单位
昆明凯裕电子科技有限公司
专业技术负责人
专业质检员
专业பைடு நூலகம்长
电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表
致：云南世博建设监理有限公司
我单位已完成了昆明同仁医院医技楼地下层弱电系统穿线工作，现报上该工程报验申请表，请予以审查和验收。
附： 1、隐蔽工程检查记录
2、电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表
3、电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表
4、电线导管、电缆导管和线槽敷设检验批质量验收记录表
验收部位
医技楼地下层
施工单位
昆明凯裕电子科技有限公司
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
建筑电气工程施工质量验收规范 GB50303—2002
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单
位验收记录
主控项目
1
金属电缆支架、电线导管的接地或接零
第13.1.1条
2
电缆敷设检查
第13.1.2条
GB50303-2002
060302□□
060404□□
单位（子单位）工程名称
昆明同仁医院
分部（子分部）工程名称
安防及一卡通弱电工程
验收部位
医技楼地下层
施工单位
昆明凯裕电子科技有限公司

电缆隐蔽验收记录(20种)

直接埋地电缆隐蔽验收记录1、电缆规格型号：该部位使用 NDFZ-YJV （型号）、1X 300/1 X 35mm （规格）、600/1000 （电压等级）电缆，符合设计要求。

2、位置、标高、弯度及沟底处理：位置、标高符合设计要求；最小弯曲半径大于20D;电缆上、下铺以110mm 砂层，并在上部加保护盖板，宽度大于电缆两侧各 80mm3、电缆耐压绝缘试验结果：用500v 绝缘摇表测试，绝缘电阻最小值为1.5 Q,符合要求。

4、接头情况：无中间接头5、保护防腐措施及施工质量：埋地电缆进入建筑物有钢管保护，管口做成喇叭型。

保护管室内部分高于室外埋地部分，管口密封良好。

6、其它：电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1、 2、直接埋地电缆隐蔽验收记录1、电缆规格型号：该部位使用 NDFZ-YJV （型号）、1X 300/1 X 35mm （规格）、600/1000 （电压等级）电缆，符合设计要求。

2、位置、标高、弯度及沟底处理：位置、标高符合设计要求；最小弯曲半径大于20D;电缆上、下铺以110mm 砂层，并在上部加保护盖板，宽度大于电缆两侧各 80mm3、电缆耐压绝缘试验结果：用500v 绝缘摇表测试，绝缘电阻最小值为1.5 Q,符合要求。

4、接头情况：无中间接头5、保护防腐措施及施工质量：埋地电缆进入建筑物有钢管保护，管口做成喇叭型。

保护管室内部分高于室外埋地部分，管口密封良好。

6、其它：电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

居配工程供配电隐蔽工程（电缆敷设）验收记录验 --4--33、 4、A4电缆敷设报验申请表工程名称：昆明同仁医院安防及一卡通弱电系统工程编号：致：云南世博建设监理有限公司我单位已完成了昆明同仁医院医技楼地下层弱电系统穿线工作，现报上该工程报验申请表，请予以审查和验收。

附：1隐蔽工程检查记录2、电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表3、电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表4、电线导管、电缆导管和线槽敷设检验批质量验收记录表承包单位（章）_昆明凯裕电子科技有限公司项目经理_________________日期____________________审查意见：项目监理机构专业监理工程师日期电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表单位（子单位）工程名称昆明同仁医院GB5030 3- 2002 060302 □□060404 □□电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表GB50303- 2002060204 □口060303 □□电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303- 2002060105 □口060305 □口060406 □□060606 □□。

电气分项质量评定表

表5.2.1 电缆构筑物及桥架内的电缆敷设分项工程质量验收表(缆敷1)
工程编号：表号：DL/T5847-2021 表
表5.2.2 导管内电缆敷设分项工程质量验收表(缆敷2)
工程编号：表号：DL/T5847-2021 表
表5.3.1 电力电缆终端制作安装分项工程质量验收表
工程编号：表号：DL/T5847-2021 表
表4.5.1 接地装置施工分项工程质量验收表
工程编号：表号：DL/T5847-2021 表
注：设计对接地电阻已按设计规程考虑了季节系数，所测得的电阻值应符合换算后的要求。

表4.5.2 接地装置隐蔽验收表
注：涉及人身安全的配电变压器、环网箱等设备的接地装置隐蔽验收需要绘制接地施工布置图。

表5.1.1 电缆导管配制及敷设分项工程质量验收表（缆通1）
工程编号：表号：DL/T5847-2021 表
表5.1.2 电缆支架、桥架、检查井、竖井制作及安装分项工程质量验收表(缆敷2) 工程编号：表号：DL/T5847-2021 表。

分项(检验批)工程质量验收记录-综合布线-缆线的敷设和保护

6 缆线应有余量以适应成端、终接、检测和变更，有特殊要求的应按设计要求预留长度，并应符合下列规定：
1)对绞电缆在终接处，预留长度在工作区信息插座底盒内宜为30mm～60mm，电信间宜为0．5m～2．0m，设备间宜为3m～5m
2)光缆布放路由宜盘留，预留长度宜为3m～5m。光缆在配线柜处预留长度应为3m～5m，楼层配线箱处光纤预留长度应为1．0m～1．5m，配线箱终接时预留长度不应小于0．5m，光缆纤芯在配线模块处不做终接时，应保留光缆施工预留长度
4)直线布管每30m处、有1个转弯的管段长度超过20m时、有2个转弯长度不超过15m时、路由中反向(U型)弯曲的位置应设置过线盒；
5)暗管的转弯角度应大于90°。在布线路由上每根暗管的转弯角不得多于2个，并不应有S弯出现；
6)暗管管口应光滑，并应加有护口保护，管口伸出部位宜为25mm～50mm；
7)至楼层电信间暗管的管口应排列有序，应便于识别与布放缆线；
2 线槽采用机柜顶部安装时，线槽与机柜间应按厂家说明书或设计要求可靠连接，线槽连接板螺栓应紧固、无遗漏
3 走线架、线槽内敷设光缆时，对尾纤应用阻燃塑料设置专用槽道，尾纤槽道转角处应平滑、呈弧形;尾纤槽两侧壁应设置下线口，下线口应做平滑处理
4 光缆的尾纤部分应用软线绑扎
5 走线架吊架应垂直、整齐、牢固
1)金属管敷设在钢筋混凝土现浇楼板内时，导管的最大外径不宜大于楼板厚度的1／3；导管在墙体、楼板内敷设时，其保护层厚度不应小于30mm；
2)导管不应穿越机电设备基础；
3)预埋在墙体中间暗管的最大管外径不宜超过50mm，楼板中暗管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm；
9 屏蔽电缆的屏蔽层端到端应保持完好的导通性，屏蔽层不应承载拉力

电缆隐蔽验收记录(20种)-范本模板

电缆与其它管线交叉图
多根电缆平行排列的电缆断面图
电缆施工设计图、电缆清册、变更设计的证明文件和竣工图。
电缆制造厂提供的产品说明书、试验记录、合格证件
隐蔽工程施工安装记录及验收记录.
电缆线路的安装记录
试验记录
电缆抽检记录
验收人员
A4
电缆敷设报验申请表
工程名称:昆明同仁医院安防及一卡通弱电系统工程编号：
3、电缆耐压绝缘试验结果：
用500v绝缘摇表测试，绝缘电阻最小值为1。5Ω,符合要求。
4、接头情况：
无中间接头
5、保护防腐措施及施工质量：
埋地电缆进入建筑物有钢管保护，管口做成喇叭型。保护管室内部分高于室外埋地部分，管口密封良好.
6、其它：
电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
验收结论：
电缆标牌应写明电缆型号,规格及起迄地点；标志牌的字迹应清晰不易脱落.
电缆附件
电缆附件材料应符合设计要求.
电缆终端上应有明显的相色标志.
电缆中间接头处必须设置检查井.
10KV电缆交接试验
电缆主绝缘交流耐压试验符合试验规程要求
低压电缆交接试验
电缆主绝缘绝缘电阻符合要求
资料及技术文件
电缆敷设路径图，CAD制作
该部位使用NDFZ—YJV（型号）、1×300/1×35mm2(规格）、600/1000(电压等级）电缆,符合设计要求。
4、2、位置、标高、弯度及沟底处理：
位置、标高符合设计要求；最小弯曲半径大于20D;电缆上、下铺以110mm砂层,并在上部加保护盖板，宽度大于电缆两侧各80mm.
3、电缆耐压绝缘试验结果：
建筑电气工程施工质量验收规范GB50303—2002
施工质量验收规范规定

电缆沟内和电缆竖井内电缆敷设工程检验批施工质量验收

17电缆沟内和电缆竖井内电缆敷设工程检查批施工质量验收17.1一般规定:17.1.1合用范围: 本章合用于变配电室、供电干线工程旳电缆沟内和电缆竖井内电缆敷设施工质量旳验收。

17.1.2检查批旳划分: 按供电区段、施工段或竖井进行划分。

17.1.3.电缆沟和电缆竖井内电缆敷设工程检查批施工质量由监理工程师（建设单位项目技术负责人）组织施工项目质量检查员进行验收。

17.1.4.检查批主控项目旳质量经抽样检查必须所有符合本原则旳规定。

一般项目旳质量经抽样检查每项应有85%及以上旳抽检处或偏差值符合本原则规定。

主控项目和一般项目均应具有完整旳施工操作根据和质量检查（自检、交接检查、专业检查）记录。

17.1.5.电缆沟和电缆竖井内电缆敷设工程检查批施工质量不符合规定期, 应按《黑龙江省建筑工程施工质量验收原则》旳《统一原则》DB23/711—第4.0.6条旳规定执行。

17.2.主控项目17.2.1.金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。

抽检数量: 抽检20%；少于10处, 全数检查。

检查措施: 目测检查。

17.2.2、电缆敷设严禁有绞拧、铠装压扁、护屋断裂和表面严重划伤等缺陷。

抽检数量：抽检20%；少于10处, 全数检查。

检查措施：目测检查。

17.3一般项目17.3.1.电缆支架安装应符合下列规定:1.当设计无规定期, 电缆支架最上层竖井顶部或楼板旳距离不不不小于150—200毫米；电缆支架最下层至沟底或地面旳距离不不不小于50—100毫米。

2、当设计无规定期, 电缆支架层间最小容许距离应符合表17.3.1旳规定；表17.3.1 电缆支架层间最小容许距离（毫米）表格 13.支架与预埋件焊接固定期, 焊缝饱满；用膨胀螺栓固定期, 选用螺栓适配, 连接紧固, 防松零件齐全。

抽检数量: 抽检10%；少于5处, 全数检查。

检查措施：目测检查和尺量检查；螺栓旳紧固程度, 用力矩扳手做拧动试验。

1-3-7电气-10_电缆沟内和电缆竖井内电缆敷设检验批质量验收记录

123456789101第13.1.1条
2第13.1.2条
123456789101第13.2.1条
2第13.2.2条
3第13.2.3条
4第13.2.4条
641110验收部位项目经理专业工长施工班组长规范规定
分包项目经理施工单位检查评定记录施工单位检查评定记录金属电缆支架、导管必须接地接零可靠电缆敷设严禁有绞拧、铠装压扁、护层电缆支架安装规定电缆在支架上敷设转弯处的最小允许变一般项目规范规定
施工单位检查
评定结果
监理(建设)单位
验收结论
电缆敷设固定应符合规定电缆的道端、末端和分支处应设标志牌项目专业质量检查员：
监理工程师
(建设单位项目技术负责人):电缆沟内和电缆竖井内电缆敷设检验批质量验收记录
1.3.7电气－10
工程名称
施工单位
施工执行标准名称及编号
分包单位主控项目
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等
监理（建设）单位验收记录
年月日
年月日
查员等进行验收。

电缆施工工程施工记录及质量验评表

全站电缆施工工程施工记录及质量验评表Q/CSG表2-7.0.135kV 及以上电缆敷设记录共页第页Q/CSG表2-7.0.1Q/CSG表2-7.0.2电缆敷设记录（设计变更部分）Q/CSG表2-7.0.3直埋电缆隐蔽前检查(签证)记录Q/CSG表2-7.0.4电力电缆中间接头位置记录Q/CSG 表2-7 全站电缆施工单位工程质量验收与评定记录表，未检查项打“/”；备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”；2.验收结论栏填写“合格”或“不合格”3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收；Q/CSG表2-7.1 电缆管配制及敷设分部工程质量验收记录表工程编号：Q/CSG 表2-7.1Q/CSG表2-7.1.1电缆管配制及敷设分项工程质量验收记录表工程编号：Q/CSG表2-7.1.1电缆管配制及敷设分项工程质量验收记录表工程编号：Q/CSG 表2-7.2工程编号：Q/CSG 表2-7.2.1Q/CSG表2-7.3 电缆敷设分部工程质量验收记录表【W031】Q/CSG表2-7.3.1电缆敷设分项工程质量验收记录表工程编号：Q/CSG 表2-7.3.1Q/CSG表2-7.3.1续电缆敷设分项工程质量验收记录表工程编号：Q/CSG 表2-7.3.1续Q/CSG表2-7.3.2光缆敷设分项工程质量验收记录表工程编号：Q/CSG 表2-7.3.2【W031】Q/CSG表2-7.3.2续光缆敷设分项工程质量验收记录表工程编号：Q/CSG 表2-7.3.2续Q/CSG表2-7.3.3直埋电缆敷设分项工程质量验收记录表工程编号：Q/CSG 表2-7.3.3Q/CSG 表 2-7.4 电力电缆终端及中间接头制作安装分部工程质量验收记录表工程编号： Q/CSG 表 2-7.4Q/CSG 表 2-7.4.1 电力电缆终端制作安装分项工程质量验收记录表Q/CSG 表 2-7.4.2 电力电缆中间接头制作安装分项工程质量验收记录表Q/CSG表2-7.5 控制电缆终端制作及安装分部工程质量验收记录表工程编号：Q/CSG 表2-7.5Q/CSG表2-7.5.1控制电缆终端制作安装分项工程质量验收记录表工程编号：Q/CSG 表2-7.5.1Q/CSG表2-7.6 35kV 及以上电缆线路分部工程质量验收记录表工程编号：Q/CSG 表2-7.6Q/CSG表2-7.6.135kV 及以上电压等级电缆线路敷设分项工程质量验收记录表工程编号：Q/CSG 表2-7.6.1Q/CSG表2-7.6.1续35kV 及以上电缆线路分项工程质量验收记录表Q/CSG表2-7.7 电缆防火与阻燃分部工程质量验收记录表工程编号：Q/CSG 表2-7.7电缆防火阻燃分项工程质量验收记录表工程编号：Q/CSG 表2-7.7.1。
