电地暖施工工艺过程图
地暖施工工艺设计

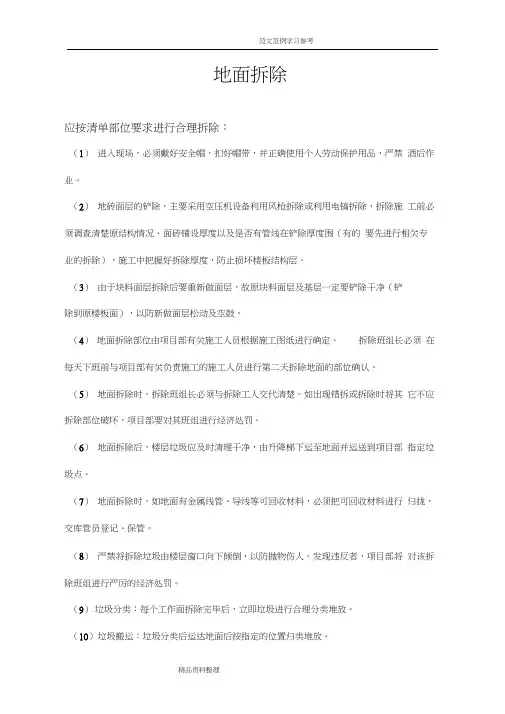

地面拆除应按清单部位要求进行合理拆除：（1）进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品，严禁酒后作业。
（2）地砖面层的铲除，主要采用空压机设备利用风枪拆除或利用电镐拆除，拆除施工前必须调查清楚原结构情况、面砖铺设厚度以及是否有管线在铲除厚度围（有的要先进行相关专业的拆除），施工中把握好拆除厚度，防止损坏楼板结构层。
（3）由于块料面层拆除后要重新做面层，故原块料面层及基层一定要铲除干净（铲除到原楼板面），以防新做面层松动及空鼓。
（4）地面拆除部位由项目部有关施工人员根据施工图纸进行确定。
拆除班组长必须在每天下班前与项目部有关负责施工的施工人员进行第二天拆除地面的部位确认。
（5）地面拆除时，拆除班组长必须与拆除工人交代清楚。
如出现错拆或拆除时将其它不应拆除部位破坏，项目部要对其班组进行经济处罚。
（6）地面拆除后，楼层垃圾应及时清理干净，由升降梯下运至地面并运送到项目部指定垃圾点。
（7）地面拆除时，如地面有金属线管、导线等可回收材料，必须把可回收材料进行归拢，交库管员登记、保管。
（8）严禁将拆除垃圾由楼层窗口向下倾倒，以防抛物伤人。
发现违反者，项目部将对该拆除班组进行严厉的经济处罚。
（9）垃圾分类：每个工作面拆除完毕后，立即垃圾进行合理分类堆放。
（10）垃圾搬运：垃圾分类后运达地面后按指定的位置归类堆放。
地暖施工工艺施工工艺流程1安装分、集水器—绝热层铺设—隔热（反射）层铺设—铺钢丝网—地暖管路铺设—地暖管与分、集水器连接安装—压力检测试验—管路施工验收—带压充填层混凝土施工—养护期满后二次打压—工程验收。
施工工艺流程2材料进场一材料报验-检查作业面一固定分、集水器一铺设苯板、铺设膨胀条一铺设地暖反射膜（可预先敷设）—敷设地暖管并固定一连接分水器一设置伸缩套管- 安装压力表一混凝土填充层浇筑前进行中间试压（第一次试压）-带压回填混凝土 -试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上, 集水器安装在下，中心距宜为200mm集水器中心距地面不应小于300mm2、用膨胀螺栓固定好分、集水器；3、与供回水主干管对接；二、绝热层的铺设1、铺设绝热层的地面应平整、干燥、无杂物。
暖中科技丨史上最全面，最详细的石墨烯电地暖安装步骤来啦！

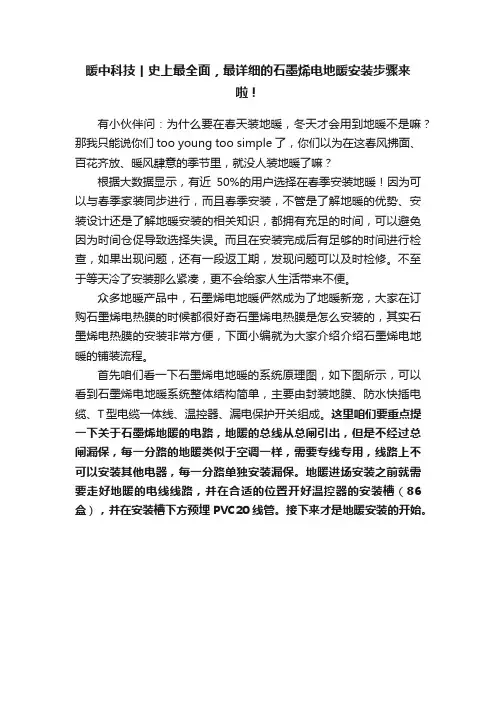

暖中科技丨史上最全面，最详细的石墨烯电地暖安装步骤来啦！有小伙伴问：为什么要在春天装地暖，冬天才会用到地暖不是嘛？那我只能说你们too young too simple了，你们以为在这春风拂面、百花齐放、暖风肆意的季节里，就没人装地暖了嘛？根据大数据显示，有近50%的用户选择在春季安装地暖！因为可以与春季家装同步进行，而且春季安装，不管是了解地暖的优势、安装设计还是了解地暖安装的相关知识，都拥有充足的时间，可以避免因为时间仓促导致选择失误。
而且在安装完成后有足够的时间进行检查，如果出现问题，还有一段返工期，发现问题可以及时检修。
不至于等天冷了安装那么紧凑，更不会给家人生活带来不便。
众多地暖产品中，石墨烯电地暖俨然成为了地暖新宠，大家在订购石墨烯电热膜的时候都很好奇石墨烯电热膜是怎么安装的，其实石墨烯电热膜的安装非常方便，下面小编就为大家介绍介绍石墨烯电地暖的铺装流程。
首先咱们看一下石墨烯电地暖的系统原理图，如下图所示，可以看到石墨烯电地暖系统整体结构简单，主要由封装地膜、防水快插电缆、T型电缆一体线、温控器、漏电保护开关组成。
这里咱们要重点提一下关于石墨烯地暖的电路，地暖的总线从总闸引出，但是不经过总闸漏保，每一分路的地暖类似于空调一样，需要专线专用，线路上不可以安装其他电器，每一分路单独安装漏保。
地暖进场安装之前就需要走好地暖的电线线路，并在合适的位置开好温控器的安装槽（86盒），并在安装槽下方预埋PVC20线管。
接下来才是地暖安装的开始。
第一步：保持地面平整施工前，要对地面进行彻底的清扫，不得有砂砾、水泥块、石块、金属物等可致电热膜破损的杂物。
地面应平整符合平铺的要求。
地面应干燥，不能在湿度大于85%的地方施工。
第二步：粘贴边界保温条层边角保温顾名思义就是不让地面温度传给墙面，减少热损失。
另外还有二大功能：其一是地面受热后水泥蓄热层膨胀起到缓冲，如果没有安装边角保温条，水泥蓄热层膨胀时墙面会阻挡水泥蓄热层膨胀，这时墙边的水泥层将翘起，直接导致面材开裂。
地暖工程施工细部做法(图解说明)讲解

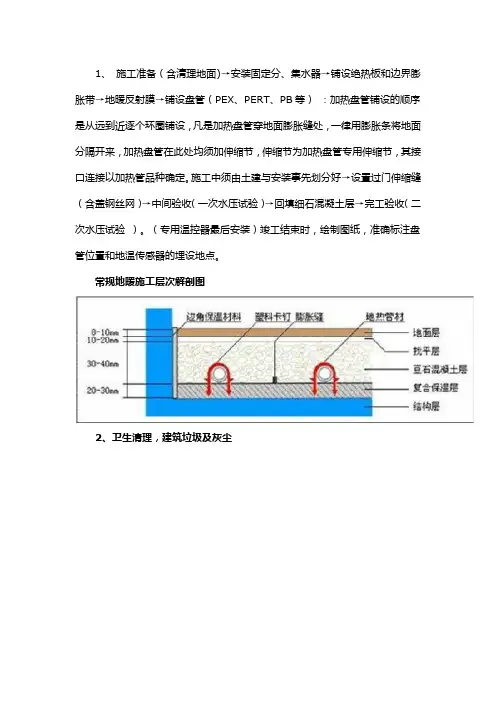

1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层2 0 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜、5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地暖施工工艺
地面拆除应按清单部位要求进行合理拆除：（1）进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品，严禁酒后作业。
（2）地砖面层的铲除，主要采用空压机设备利用风枪拆除或利用电镐拆除，拆除施工前必须调查清楚原结构情况、面砖铺设厚度以及是否有管线在铲除厚度范围内（有的要先进行相关专业的拆除），施工中把握好拆除厚度，防止损坏楼板结构层。
（3）由于块料面层拆除后要重新做面层，故原块料面层及基层一定要铲除干净（铲除到原楼板面），以防新做面层松动及空鼓。
（4）地面拆除部位由项目部有关施工人员根据施工图纸进行确定。
拆除班组长必须在每天下班前与项目部有关负责施工的施工人员进行第二天拆除地面的部位确认。
（5）地面拆除时，拆除班组长必须与拆除工人交代清楚。
如出现错拆或拆除时将其它不应拆除部位破坏，项目部要对其班组进行经济处罚。
（6）地面拆除后，楼层垃圾应及时清理干净，由升降梯下运至地面并运送到项目部指定垃圾点。
（7）地面拆除时，如地面内有金属线管、导线等可回收材料，必须把可回收材料进行归拢，交库管员登记、保管。
（8）严禁将拆除垃圾由楼层窗口向下倾倒，以防抛物伤人。
发现违反者，项目部将对该拆除班组进行严厉的经济处罚。
（9）垃圾分类：每个工作面拆除完毕后，立即垃圾进行合理分类堆放。
（10）垃圾搬运：垃圾分类后运达地面后按指定的位置归类堆放。
地暖施工工艺施工工艺流程1安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
图文详解地暖工程施工工艺
图文详解地暖工程施工工艺1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
电地暖安装及施工方法

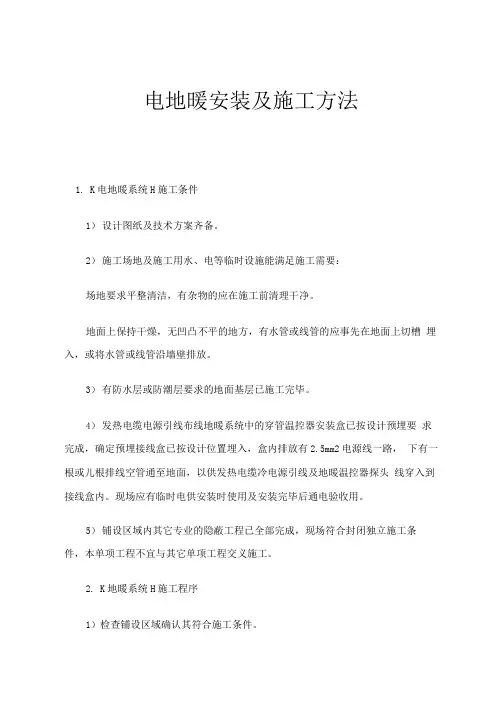

电地暖安装及施工方法1. K电地暖系统H施工条件1）设计图纸及技术方案齐备。
2）施工场地及施工用水、电等临时设施能满足施工需要：场地要求平整清洁，有杂物的应在施工前清理干净。
地面上保持干燥，无凹凸不平的地方，有水管或线管的应事先在地面上切槽埋入，或将水管或线管沿墙壁排放。
3）有防水层或防潮层要求的地面基层已施工完毕。
4）发热电缆电源引线布线地暖系统中的穿管温控器安装盒已按设计预埋要求完成，确定预埋接线盒已按设计位置埋入，盒内排放有2.5mm2电源线一路，下有一根或儿根排线空管通至地面，以供发热电缆冷电源引线及地暖温控器探头线穿入到接线盒内。
现场应有临时电供安装时使用及安装完毕后通电验收用。
5）铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交义施工。
2. K地暖系统H施工程序1）检查铺设区域确认其符合施工条件。
2）清理铺设区域。
3）铺设绝热保温层。
4）铺设反射层。
5）铺设钢丝网。
6）按设汁图纸铺设固定发热电缆。
刀检测发热电缆的标称电阻和绝缘电阻。
8）按要求浇筑混凝土填充层（山建筑装潢施工队完成）。
9）检测发热电缆的标称电阻和绝缘电阻。
10）安装地暖温控器。
口）铺设地面装饰材料，完成地面施工（111建筑装潢施工队完成）。
grxea3・K地暖系统H施工程序1）铺设绝热保温层一一聚苯乙烯保温板铺设前先将场地打扫干净，然后将聚苯乙烯保温板铺设在平整干净的结构面上。
地暖系统铺设时应切割整齐，保温板间不得有间隙，并用胶带粘接平顺。
2）铺设聚脂真空镀铝膜…铺设镀铝膜时，必须平整覆盖整个保温板，并用胶带固定。
3）铺设地暖系统中的钢丝网将钢丝网铺设在聚脂真空镀铝膜上，接头处应用绑扎带（或塑料卡钉）捆扎牢固，钢丝网之间应搭接并绑扎固定。
4）铺设地暖系统中的发热电缆发热电缆必须按设计图纸要求间距铺设在钢丝网上，最小弯曲半径为5倍电缆直径，发热电缆铺设应美观，平直。
不允许摔打发热电缆。
图解地暖工程施工细部做法
图解地暖工程施工细部做法一、施工流程：施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
1、铺设盘管：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
2、竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
3、常规地暖施工层次解剖图二、清理建筑垃圾及灰尘三、绝热层的铺设：1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
2、聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 mm与土壤或室外空气相邻的地板上的绝热层40mm。
3、重视边角隔热层的设置和就位4、伸缩缝的设置：1）在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2）当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3）伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
5、隔热层的验收1）每100立方作为一个检验批2）表面质量检测，密度测定：按GB/T11970中的方法3）抗压强度测定，同上4）厚度测量，随机抽检四、铺反射膜五、卫生间施工：1、卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
精彩不容错过！地暖施工过程图文介绍
精彩不容错过！地暖施工过程图文介绍步骤：一、首先确定锅炉、分水器的安装位置及管路的铺设走向。
根据图纸确定锅炉及分水器安装位置，定好需打孔的位置，用笔标出。
二、安装分水器一个系统工程中，分水器8路以内通常用1620主管、1216支管（1组分水器8路以内、2组分水器相加不超过8路），超过8路（含8路）以上通常用2025主管、1216支管。
分水器罩子并非装饰性的，后期在做橱柜时，在空间不足的情况下，可以拆除外罩。
但在前期必须安装好分水器外罩，防止在装潢阶段，分水器受到重击或破坏，主要还是起保护分水器不受损坏。
三、铺设保温板反射膜及钢丝网铺设采暖管路之前，先将地面找平至整齐平整；铺设绝热层之前，先做一层防潮层，然后铺设保温板反射膜及钢丝网。
①首先是铺设保温板②铺设反射膜保温板铺设好之后，铺设反射膜，为了防止热量向下流失，运用铝箔反射膜铺设的一层保护层。
主要是把温度向上辐射。
减少温度向下传导的损失。
③铺设钢丝网钢丝网是为能更好的固定采暖管与保护填充层，使其寿命延长的效果。
主要起到均匀温度和拉扯填充层，防止填充层在加热过程中开裂。
④铺设管路采暖管严格按照施工图纸标定的管间距和走向敷设（如在铺设区域内有留柜部分不铺的，相对缩小管间距，但保温板也铺设到位）⑤铺设完成之后的房间管路当地面面积超过30㎡或边长超过6m及回路与回路之间应设置伸缩缝。
切割宽度为2.5CM的保温板，用扎带固定在第一层钢丝网上作为伸缩缝。
伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
图上粉红色的就是伸缩缝。
对于有脚的柜体是需要铺设地暖管道的，没有脚且到顶的柜子可以不铺设地暖，但保温板反射膜以及钢丝网还是要铺设的，因为有热量损耗。
浴缸下面通常是不铺设管道的，在铺设地暖时让开房间的柜体和浴缸后，一般要将其它区域的管间距下调1—2公分，以保证整个房间的采暖效果。
四、打压试验在分水器上选两管道，分别装上压力表及阀门（不选同一回路的两根管道）。
电地暖安装施工工艺技术步骤图解【最新版】
电地暖安装施工工艺技术步骤图解1、组织电地暖设计施工技术方案图并交付业主确认
2、清理地面，铺设豪赫蒂夫电地暖专用防潮膜、保温板和地暖反射膜
3、铺设地暖硅晶网，用豪赫蒂夫生态地暖专用卡钉固定连接硅晶网
4、根据设计电地暖施工安装图纸均匀铺设安装豪赫蒂夫碳纤维发热电缆(全程带电施工作业)
5、检测电地暖发热电缆产品系统电阻值及绝缘电阻值等技术指标
6、检测合格后回填砂浆水泥(由装潢或土建施工队伍实施)
7、铺设安装地面装饰材料(瓷砖地砖大理石或复合地板、实木地板等基本所有类型地面装饰材料)
8、确认豪赫蒂夫电地暖系统产品各项参数及安装调试温控器交付用户验收使用。
地暖施工图解
地采暖——地采暖安装做法
1、一般施工工序
边角保温及苯板铺设铝箔及钢丝网铺设盘管
一次打压地面混凝土浇筑二次打压
2、过程控制要点
1)加热管安装时禁止管道拧劲，弯曲管道时圆弧的顶部防止出现“死折”。
2)厨柜、水柜、浴缸、马桶等部位按照厨柜尺寸预留出来，不铺设地暖管道。
3)管道穿门口处加柔性波纹套管，套管长度≥门垛宽度（注意卫生间门槛处不设套管）。
4)管道密集处加柔性波纹套管（管间距小于100时加套管）。
5)分集水器前与地暖管连接处需选用钢塑转换接头连接，不得采用卡接。
6)加热管上皮混凝土保护层原则上不小于30mm。
7)门槛、降板处地采暖管道加强措施。
8)试验压力为工作压力的1．5倍，但不少于。
检验方法：稳压1h内压力降不大于0．05MPa 且不渗不漏。
3、验收规范重点要求
1)地面下敷设的盘管埋地部分不应有接头。
2)盘管隐蔽前必须进行水压试验，试验压力为工作压力的1．5倍，但不少于。
检验方法：稳压1h内压力降不大于0．05MPa且不渗不漏。
3)加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合下列规定：塑料管：不应小于管道外径的8倍。
4)加热盘管管径、间距和长度应符合设计要求。
间距偏差不大于±10mm。
