中兴BBU+RRU设备介绍一、系统简介及技术参数中兴公司的BBU (ZXTR B328)+RRU(ZXTR R04)是已商用的射频拉远系统。
据中兴公司技术人员介绍,该系统将是中兴公司近期主推的TD产品。
1、系统示意图GPS天线-48V电源-48V电源传输电缆BBU+RRU系统示意图图中所示为系统的逻辑连接图,需要指出的是图中设备的出线方向并不与实际出线方向完全相同。
例如实际的RRU设备所有的出线均为下出线。
为了表示方便,示意图中将射频馈线和校准线描绘成了上出线。
2、BBU ZXTR B328 主要技术参数BBU ZXTR B328支持靠墙安装方式。
、RRU ZXTR R04 主要技术参数3在勘查设计过程中应进行说明,中兴公司可提供采用交流供电的RRU(与直流供电的RRU采用不同电源模块)。
单个RRU ZXTR R04可支持4个通道,采用8天线的小区需要两个RRU ZXTR R04。
每个RRU通过2根单模光纤与BBU连接。
工作温度:-40~55℃;工作湿度:5%~ 100%。
安装方式支持单个安装,挂墙安装,背靠背安装。
4、线缆规格1)室内室外光通路采用四芯野战通信光缆,强度和耐磨性好。
2)GPS馈线长度理论上可以达到200米,考虑到不同环境差异,建议的长度为不大于130米。
室外GPS采用1/2馈线,室内跳线采用1/4馈线。
3)RRU直流电源线如果采用6平方的建议长度为不大于120米。
如果长度超过120米,线径需要加粗。
二、设备图片及说明1、室内单元BBU ZXTR B328ZXTR B328 前面板图电源线和传输电缆的另一端与机柜顶端的相应模块相连,光接口板所接光纤由通往室外的光缆引出。
光接口板放大图由光接口板放大图可以看到,每个配置8天线的扇区需引出4根光纤,一块光接口板可以支持3个这样的扇区。
根据中兴技术人员介绍,ZXTR B328最多可以配置8块光接口板。
由此可以推断,ZXTR B328可以为24个配置了8天线的小区提供基带信号。
BBU_RRU配置与维护指导-中兴
BBU_RRU配置相关
基站数据配置
设置基本属性: NodeB ID、ATM地址、 SNTP Server地址、传输类 型、无线制式等
PDF created with pdfFactory Pro trial version
BBU_RRU配置相关
基站数据配置
机架与单板配置:
PDF created with pdfFactory Pro trial version
课程内容
概述 BBU_RRU配置相关 BBU_RRU日常维护 常见案例共享
PDF created with pdfFactory Pro trial version
机架
创建 NCP 链路
创建 CCP 链路
创建 ALCP 链路
创建 IPO A链 路
传输资源
Iub口物理承载 为STM-1/E1
无线资源配置
ST M-1 时配 置
E1 时配 置
射频 连线 配置
射频 单元 中心 频点
基带 资源 配置
本地 小区 配置
版本配置 结束
PDF created with pdfFactory Pro trial version
PDF created with pdfFactory Pro trial version
BBU_RRU配置相关
上电检查
eBBUB的上电检查:
n
n
n n n n
(1) 检查eBBUB是否按照站点设备连接设计图的要求连接到直流电源柜 (H900/H151/T601/W121)中的相应端口上,空开是否是32A。 (2) 检查直流电源柜侧的电源极性是否连接正确。eBBUB的直流电源线是一 根两芯的电缆,蓝线接到-48V端子,黑线接到0V端子;并确定直流电源 柜侧的输出直流电压正常。 (3)拔出B8200所有单板,仅留PM483模块在槽位中插好。 (4)电源供电后,检查“PWR”灯是否常亮、“ALM”灯是否长灭。 (5)检查风扇模块是否运转正常,“PWR”灯是否常亮、“ALM”灯是否长灭。 (6)上电正常、风扇运转后,依次插入CC、BPC、FS、SA单板观察是否上电 正常,指示灯正常。
BBU RRU介绍解析
Page 1
第四代基站可以最大限度的利旧现有资源
铁塔、天线、馈线
1
站址
更好的覆盖性能
更好的射频性能 无需提升站 高、塔高 可靠的射频兼容性 利旧现有 天线馈线
无需获取新的站址
更大的容量、更高的集成度 无需额外的空间
2
投资节省 成熟经验,工具,可靠
4 传输
电源
灵活的传输模式 利旧现有传输 资源 传输节省方案 减少对新传输资 源的需求
大容量分布式基站解决方案充分节省空间

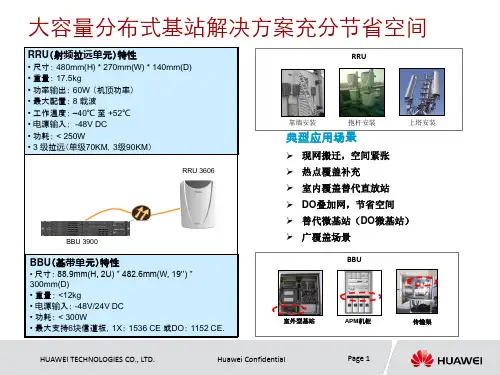

RRU(射频拉远单元)特性
• 尺寸: 480mm(H) * 270mm(W) * 140mm(D) • 重量: 17.5kg • 功率输出: 60W (机顶功率) • 最大配置: 8 载波 • 工作温度: –40℃ 至 +52℃ • 电源输入: -48V DC • 功耗: < 250W • 3 级拉远(单级70KM,3级90KM)
RUN ALM ACT
馈线
ETH
避雷器
GPS_1 BTS3606E 机柜 GPS_0
2S 10M ANT
机柜内走线
GPS连接到BCKM板ANT接口上。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 11
避雷器
作用:防止馈线内导体感应的雷电电流对设备造成损害
分集:红色,一道
主分集:黄色,两道 分集:黄色,一道 主分集:蓝色,两道
分集:蓝色,一道
主分集:白色一道+红色两道 分集:白色一道+红色一道
2
3
主分集:白色一道+黄色两道
分集:白色一道+黄色一道 主分集:白色一道+蓝色两道 分集:白色一道+蓝色一道
TD-LTE eNodeB硬件系统介绍
课程内容
TD-LTE eNodeB系统概述 TD-LTE BBU硬件系统介绍
BBU硬件概况 BBU单板介绍
TD-LTE RRU硬件系统介绍 TD-LTE eNodeB典型组网介绍
中兴通讯LTE BBU硬件概况
BBU设备采用统一的中兴通讯SDR基站平台。 UE
目前的产品有B8200、B8300。
BBU硬件概况 BBU单板介绍
TD-LTE RRU硬件系统介绍 TD-LTE eNodeB典型组网介绍
TD-LTE BBU单板概述
单板名称 全称(English) 全称 Control and CC 控制与时钟板 Clock Board BP (BPL) Baseband Processing Board 基带处理板 支持数量 1-2 描述 实现BBU主控与时钟 实现基带处理。单块基 带板支持1个8天线小 区、或2个4天线小区、 或3个2天线小区(小 区带宽均为20M) 与RGB通过光纤相连, 实现GPS拉远输入 实现站点告警监控和环 境监控
基带处理板BPL—指示灯
序号 1 2 3 指示灯丝印 RUN ALM HS 信号描述 运行指示灯 告警指示灯 拔插指示灯 指示灯颜色 绿色 红色 蓝色 正常状态 1Hz闪烁 常灭 常灭 第1秒,闪1下 ,与FS0通信正常 第1秒,不亮 , 与FS0通信不可用 第2,3秒不亮 第4秒,闪2下 ,与与FS1通信正常 第4秒,不亮 ,与 FS1通信不可用 第5,6秒不亮 循环显示,循环一次6秒钟。 常亮 常亮 常亮 常亮 常亮 常亮
4
BLS
背板链路状态指示灯
绿色
5 6 7 8 9 10
BSA LINK CST OF0 OF1 OF2
BBU+RRU组网规划(ZTE)
光纤长度的说明( ) 光纤长度的说明(1)
虚框内的RRU 为同一小区
BBU
A1
RRU
A2
RRU
RRU
An
RRU
B1<=40km C1<=3km A1 ~ An<=10km,如果10km<Ax<=40km,需要更换设备的光模块,不支持Ax>40km
同一光纤上,BBU与最远距离的RRU之间的光通路距离≤40km 同一光纤上,相邻的两个网元(可能是BBU与RRU,或者RRU与RRU)默 认光通路距离≤10km,如果光通路距离达到10km~40km,需要更换光模块
大容量
支持9载波 支持 载波,ห้องสมุดไป่ตู้室内覆盖时,可 载波 以解决高话务问题
目录
概述 BBU+RRU组网简介 BBU+RRU组网简介 室内BBU/RRU BBU/RRU主设备简介 室内BBU/RRU主设备简介 多通道组网规划 规划案例分析
BBU+RRU组网原则 组网原则
1个小区的通道数 ≤ 8 ; 1个小区所连接的光口数 ≤ 2; BBU IQ最小交换单位是 4 AC ; 1个光口支持最多5 个单通道RRU级联 ; 1个光口的容量为24AC(载波天线) ;
2/3U
室内RRU—ZXTR R11 室内
R11主要性能指标( ZXTR R11) 主要性能指标( ) 主要性能指标
R11 型号 重量(kg) 尺 寸 ( 高 × 宽 × 深 ) 370×290×135 (mm) 配置原则 按覆盖面积配置 配置数量 发射功率 温度环境 湿度环境 防雷等级 防护等级 供电方式 允许电压变化范围 典型场景单R11覆盖20000平方米 12W@6载波 ~ 5%~100%RH 电源标称20kA,最大40kA(外加防雷 箱) IP65 交直流 220VAC ( 130V-300V -48V DC(-60V~-36V) ) ,
64-中兴5G基站单板介绍

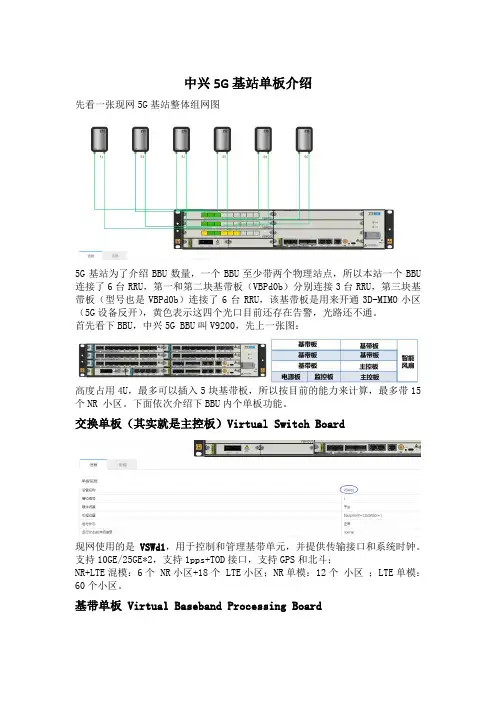

中兴5G基站单板介绍先看一张现网5G基站整体组网图5G基站为了介绍BBU数量,一个BBU至少带两个物理站点,所以本站一个BBU 连接了6台RRU,第一和第二块基带板(VBPd0b)分别连接3台RRU,第三块基带板(型号也是VBPd0b)连接了6台RRU,该基带板是用来开通3D-MIMO小区(5G设备反开),黄色表示这四个光口目前还存在告警,光路还不通。

首先看下BBU,中兴5G BBU叫V9200,先上一张图:高度占用4U,最多可以插入5块基带板,所以按目前的能力来计算,最多带15个NR 小区。
下面依次介绍下BBU内个单板功能。
交换单板(其实就是主控板)Virtual Switch Board现网使用的是VSWd1,用于控制和管理基带单元,并提供传输接口和系统时钟。
支持10GE/25GE*2,支持1pps+TOD接口,支持GPS和北斗;NR+LTE混模:6个 NR小区+18个 LTE小区;NR单模:12个小区;LTE单模:60个小区。
基带单板 Virtual Baseband Processing Board现网使用的是VBPd0b,共有6个光口,可以带3*100M NR 64TR/32TR/8TR 或6*100M NR 4TR/2TR 或 6*20M LTE 64TR/32TR/8TR/4TR/2TR,主用在64TR/32TR 场景。
电源模块(VPDc1)Virtual Power Distribution提供-48VDC电源,支持满配;下面介绍下AAU情况。
射频单元命名规则如下:A9631A S26A9622A S26(总功率也是320W,但是32T32R)A9611 (一期产品,240W)室分RRU R9606(第一代产品,2T2R)同时支持4/5G,最大2级级联。
Qcell R814964TR/32TR宏站传输需求- 峰值回传带宽=小区的峰值*接口封装开销1.1;- 均值回传带宽=小区的均值*接口封装开销1.1;- BBU内的回传带宽=1个峰值+(N-1)均值;100M带宽下S111传输带宽计算:基站峰值传输带宽=4.5G*1.1*1+0.9G*1.1*2=6.93Gbps。
