可视对讲联动梯控配合说明
关于人脸识别IC卡二维码梯控可视对讲联动、电梯公司配合、如何接入CCTV说明
楼宇可视对讲厂家配合说明协议对接：可视对讲系统通过单元门口机（单元门口机）内置的RS485接口（注意：如果是纯数字可视对讲则在电梯顶机房直接局域网走UDP或TCP/IP采集）和多奥对讲协议采集梯控模块进行连接。
（对讲公司提供协议模块,且需要提供主机2台、分机2台、协议说明1份给深圳多奥调试）协议说明供参考：访客联动：户户通：如有电梯状态反显到分机:如有室内机召梯系统结构图如下：地址码表如下：注意：每家楼宇可视对讲厂家均会有差别，只供参考！电梯配合说明并提供最新的协议（如没有协议则采用多奥硬件方案）说明例如：日立电梯对照表（供参考）：硬件方面：电梯公司配合的事项如下：1、需要在按钮操纵盘上留孔尺寸为：长86.5mm*高68.5mm* 深50mm,（多奥有多款不同读头尺寸不一样，可根据项目实际情况调整）开孔位置建议离地不要高于1.7米，如下图：轿箱操纵盘（COP）图一二维码读卡器外观尺寸图：2、需要在电梯轿箱顶提供220V电源。
我方设备电源为交流转直流DC12V,2A。
3、需要提供从轿箱顶到电梯机房的随行电缆（4芯，线径0.5mm²以上），其他细节如下：与客户沟通过的人脸识别设备，请再次确认：1、客户的1 楼大厅装闸机，闸机有摄像头，员工刷脸后通过闸机进入，同时自动呼梯到1 楼（闸机人脸识别客户自理选择用多奥半球还是平板）；—建议通过干触点形式，将1 楼人脸识别与外招信号连接，实现呼梯，外招非标，向上按钮开关电缆非标接出一路给人脸使用。
（如有日立协议可直接联动）对，其接线图如下：本接头用于输出开关量，与电梯按键实现联动，实现自动呼叫电梯或通过电梯按钮选择前往楼层或外呼上下按键，每个端子分别由1(A)、2(B)、3(C)端组成，断电时系统输出2(B)、3(C)端闭合，上电时2(B)、3(C)间断开；当刷有效用户卡后，端子2(B)、3(C)闭合4秒后恢复成断开，端子1(A)、3(C)端闭合1秒后恢复成断开。
电梯门禁梯控对接第三方说明文档
电梯门禁梯控对接第三⽅说明⽂档语⾳、⼈脸、⼆维码、指纹、静脉、微信、访客、机器⼈、IC、ID、CPU、RFID电梯语⾳乘梯、⼈脸电梯、⼆维码梯控、指纹电梯门禁、掌静脉坐电梯、指静脉智能电梯、⼿机微信⼩程序（公众服务号）预约电梯、梯控联动访客通⾏只能到访客楼层、机器⼈上下电梯⾃动跑层、IC/ID/CPU/RFID智能刷卡电梯等；运⾏模式⽀持：脱机、485通讯、TCP/IP通讯、433⽆线、WIFI⽆线、4G⽆线等作为专业梯控系统研发⽣产⼚家，可与各第三⽅公司深度合作，提供全⽅位的智能乘梯解决⽅案。
电梯(维保)公司合作1 电梯可选配语⾳乘梯，⽆需软件，通电即可⽤，“我要上楼” “我要下楼” “去8楼”等说话即可呼梯和乘梯，提升电梯品牌价值和⽤户乘梯体验。
2 根据⽤户需求，可选配多奥语⾳乘梯、⼈脸电梯、⼆维码梯控、指纹电梯门禁、掌静脉坐电梯、指静脉智能电梯、⼿机微信⼩程序（公众服务号）预约电梯、梯控联动访客通⾏只能到访客楼层、机器⼈上下电梯⾃动跑层、IC/ID/CPU/RFID智能刷卡电梯等。
3 与电梯公司直接协议对接，⽆需梯控楼层板或采⽤⽆源⼲接点接⼊⽅式：多奥已有三菱，⽇⽴，迅达，通⼒，奥的斯，通⼒等⼀线品牌之间对接转接板⽆需破线。
4 提供中性或OEM（ODM）电梯品牌的梯控系统管理软件（⽀持本地端部署及云梯控B/S架构）。
智慧社区(园区)公司合作1只提供梯控系统硬件产品，安装于电梯轿厢⾯板后⾯槽中（轿厢顶），安装于电梯桥箱中的梯控读头如刷卡、⼈脸识别、⼆维码、指纹、静脉等设备可采⽤合作伙伴⾃⼰模块，也可⽤我司中性读头。
2⽤合作伙伴读头（如刷卡、⼈脸识别、⼆维码、指纹、静脉等），多奥提供梯控系统乘梯接⼝，乘梯⼈员识别有效后，仅需发送到达楼层1条指令即可实现对接，对接简单、⾼效。
或按合作伙伴协议我们来做对接也可以。
3不需要使⽤多奥梯控系统软件，合作伙伴软件平台统⼀发⾏⼈员信息及乘梯权限，实现⼀套软件统⼀⼈员发⾏及管理（需硬件对接）。
可视对讲使用说明书
玖龍湖社区发展项目荔枝园北区（E区）弱电工程可视对讲系统户内可视对讲分机使用说明书C101系列彩色报警分机说明书型号与名称技术规格1.工作电压：DC18V~30V2.电流：静态时，≤15mA (30V)。
工作时，≤140mA (30V)功能介绍C101系列分机可与D2009系列主机联接成单元总线系统。
通过管理中心又可将单元总线系统联网成小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监看等安防管理功能。
C101系列分机高贵出众的外形和齐备的功能可以使它为您提供一流的安防服务，是现代家居的理想选择。
最新的C101 D2009系列分机，在造型上别致新颖，充满现代感。
在功能上则集成了系统各种不同的功能。
用户可根据自己的需要进行选择。
外观及端子说明（C101系列）外观及端子说明（C102系列）安装方式功能说明1.设置和操作1.1.设置和操作防打扰设置：待机时调振铃音量旋钮，当通话指示灯亮红灯时，是防打扰模式，有呼入时分机不响铃声；待机时调振铃音量旋钮，当通话指示灯亮蓝灯时，为正常模式，有呼入时分机响铃声。
注释：待机指分机没有处于对讲状态。
1.2.参数设置1.2.1设置主菜单进入：待机时输入密码，然后按＃键；如果密码错误，有短声；如果密码正确，有1长声，进入设置主菜单状态。
出厂默认密码是2000。
1.2.2设置状态退出：在设置子菜单状态下，按键返回设置主菜单状态。
在设置主菜单状态下，按键退出主菜单设置状态，返回待机状态。
在任何设置状态下，如秒后无任何数字键（0－9数字键和*，＃，一键布防键）按键按下，短声后自动退出设置状态，返回待机状态。
1.2.3更改密码设置：进入设置主菜单后，输入99#，有1长声，进入更改密码设置子菜单设置，输入新的4位密码，按＃键，然后第二次输入新的4位密码，再按＃，如两次密码相同，有1长声，表示密码修改成功；如不同，有3短声，表示密码修改失败。
设置中按返回设置主菜单。
梯控系统全面说明
GST-MT6100/01门禁控制器（以下简称门禁控制器）是门禁系统的控制设备。通过接收读卡头的信息，并和本身存储的信息比较后，实现对电梯和门的控制、管理功能，通过卡控制门锁的开启，实现了卡和锁之间的“对话”功能，开启了门禁管理的新概念。可通过CAN总线连接梯控系统和可视对讲系统，实现2个系统之间的对话。给管理者提供了安全、迅捷、自动化的管理模式、给使用者带来了极大的方便。
485总线通讯速率：9600bps
485总线通讯距离：≤500m
使用环境：温度：-40℃~+70℃
相对湿度: ≤95%，不凝露
外形尺寸：320 mm*280 mm*55 mm
执行标准：GA/T 394-2002
安装说明：
门禁控制器采用壁挂安装方式，安装示意图如图5所示，其安装方法如下：
在墙壁相应位置处打4个φ10的安装孔（中心距见外形示意图1，深度略大于套管长度），将膨胀螺栓杆部固定墙体
技术特征：
工作电压：12V，允许范围DC10V～18.5V
电流<120mA
功耗≤2W
读卡距离：0.5～5CM
读卡反应时间：<0.2s
卡片格式：M1卡
报警提示时指示灯与蜂鸣器同步闪亮鸣叫
可以由母卡设置地址
使用环境：温度：-40℃~+70℃
相对湿度: ≤95%，不凝露
外形尺寸：119mm*76.8mm*22.6mm
执行标准：GA/T 394-2002
安装说明：
读卡头采用预埋安装方式，其安装方法如下：
在电梯面板开80*300的槽
将读卡头后壳通过M4*6的盘头螺钉固定在安装架上（见图2）
将读卡头扣在后壳上，并用M3*6螺钉从读卡头底部固定
经常有人问：可视对讲联动梯控怎么安装？调试？小编详细讲解
经常有人问：可视对讲联动梯控怎么安装？调试？小编详细讲解对接联动梯控系统安装调试：1、将主控制箱固定在轿箱顶，位置应选择不防碍电梯维护人员的正常作业，不得超过防护栏的范围，2、将按钮控制线（24芯出厂已配好）、读头线（4芯出厂已配好）、脱离开关线（4芯出厂已配好）(详见深圳多奥梯控系统接线图),沿轿顶角落放至电梯轿箱内操纵盘内，所有线材必须跟电梯原有电缆一并用扎带扎紧，不要超过电梯的轿箱安全范围，以免电梯运行时把线挂断。
3、将220V电源线及插头引至轿箱220V插座。
4、将轿箱按钮操纵盘打开，5、在操纵盘的楼层按钮下方位置开孔（直径88*55MM孔），将玻璃读卡面板粘贴在外面,然后就读卡器粘贴在面板后面居中。
6、将司机开关盒打开，并在底板上钻一直径8mm圆孔，将“系统脱离开关”旋进孔内并固定好，一、弱电井内设备固定：1、将“联动器箱”使用自攻镙丝及胶塞固定在一楼弱电井内，就近取220V电源。
二、开门检测器安装（须有电梯专业人员配合开电梯）1、从轿箱顶进入电梯井道，并开慢车将电梯开到一楼及负一楼，2、将开门检测器（反射型红外感应）与安装支架用镙丝固定，然后将支架固定在电梯一楼门洞一侧墙角，要求将红外线发射面对准电梯厅门门边。
（电梯厅门打开后，门边则进入检测器检测距离之内，检测器即输出信号）3、负一楼开门检测器安装方法相同开门检测器安装示意图：`开门检测器安装示意图三、系统接线：1、将轿顶主控制箱打开，按深圳多奥梯控系统照接线图把所有线全部接好，。
2、回到轿箱内，把读卡器、喇叭、脱离开关全部按图纸要求把线接好。
3、将电梯按钮信号线找出，并且使用万用表分出每条按钮信号线所对应的楼层，按照深圳多奥梯控系统接线图要求，从电梯2层按钮开始往上依次把所有的楼层按钮全部接完。

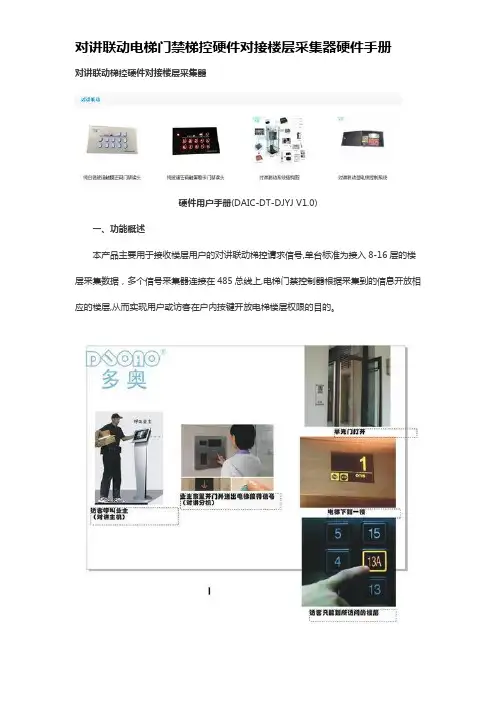

对讲联动电梯门禁梯控硬件对接楼层采集器硬件手册
对讲联动电梯门禁梯控硬件对接楼层采集器硬件手册对讲联动梯控硬件对接楼层采集器硬件用户手册(DAIC-DT-DJYJ V1.0)一、功能概述本产品主要用于接收楼层用户的对讲联动梯控请求信号,单台标准为接入8-16层的楼层采集数据，多个信号采集器连接在485总线上,电梯门禁控制器根据采集到的信息开放相应的楼层,从而实现用户或访客在户内按键开放电梯楼层权限的目的。
二、匹配对接品牌ABB振威楼宇对讲（可视）系统联动电梯IC卡方案AVC楼宇对讲（可视）系统联动IC卡电梯方案BOSCH博世楼宇对讲（可视）系统联动电梯门禁方案Honeywell楼宇对讲（可视）系统联动电梯IC卡门禁方案Legrand楼宇对讲（可视）系统联动梯控IC卡方案MOX楼宇对讲（可视）系统联动电梯ID卡方案WRT楼宇对讲（可视）系统联动电梯CPU卡方案安居宝楼宇对讲（可视）系统联动电梯HID卡方案狄耐克楼宇对讲（可视）系统联动电梯刷卡方案冠林楼宇对讲（可视）系统联动刷卡电梯方案竞争楼宇对讲（可视）系统联动电梯控制方案克耐克楼宇对讲（可视）系统联动CPU卡电梯方案立林楼宇对讲（可视）系统协议联动电梯IC卡方案柔乐楼宇对讲（可视）系统硬件联动ID卡电梯方案视得安楼宇对讲（可视）系统联动贯通门电梯IC卡方案松本智能楼宇对讲（可视）系统联动内外呼梯IC卡方案兴天下楼宇对讲（可视）系统联动远距离梯控方案易天元楼宇对讲（可视）系统联动HID卡电梯方案三、联动电梯品牌德圣米高电梯ID卡方案,爱登堡电梯IC卡方案,伊士顿电梯CPU卡方案,,博林特电梯IC 卡+指纹方案,铃木电梯IC卡+指纹+密码方案,东南电梯IC卡+人脸方案,快速电梯IC卡+静脉方案,百斯特电梯IC卡+虹膜方案,乔治电梯指纹方案,巨人电梯人脸方案,,康力电梯静脉方案,星玛电梯IC卡方案,蒂森克虏伯电梯ic卡方案,永大电梯IC卡方案,东芝电梯IC卡方案,迅达电梯IC卡方案,华升富士达电梯IC卡方案,通力电梯IC卡方案,日立电梯IC卡方案,三菱电梯IC卡方案,奥的斯电梯IC卡方案,三洋电梯IC卡智能控制系统方案,莱茵电梯IC卡门禁方案,申龙电梯IC卡智能管理系统方案,西门子电梯IC卡智能控制系统方案,崇友电梯IC卡智能门禁方案,富士电梯IC卡智能管理系统方案,屹立电梯IC卡方案,远大电梯IC卡方案,南奥电梯IC卡门禁方案,大力士电梯门禁IC卡方案,长城电梯IC卡门禁方案,京承电梯IC卡门禁方案,大通电梯IC卡方案,飞达电梯门禁方案,默信电梯门禁IC卡方案,奥斯达电梯IC卡方案,快意电梯IC卡门禁方案,广日电梯IC卡方案,科达电梯门禁方案,帝奥电梯门禁方案,三立电梯IC卡方案,开灵电梯IC卡智能管理系统方案,三荣电梯IC卡乘用管理方案,美迪斯电梯IC卡方案,韦伯电梯IC卡门禁方案,派利尔电梯IC卡门禁方案,菱王电梯门禁IC方案,沃克斯电梯IC卡门禁方案,康恩得电梯IC卡方案,蒙哥马利电梯IC卡方案,爱默生电梯门禁IC卡方案,江南嘉捷电梯IC卡方案,台日电梯IC方案,富菱达电梯IC方案,米高电梯IC方案,福沃斯电梯IC卡门禁方案,三星电梯IC卡方案,中远电梯IC卡门禁方案,宏大（豪斯汀）电梯IC卡方案,巨立电梯IC卡方案,顺达电梯IC卡方案,多快电梯IC卡方案,奥菱达伟肯电梯IC卡方案,席尔诺电梯IC卡门禁方案,中菱电梯门禁IC卡方案,联合通用电梯IC卡方案,奥莱登电梯IC 卡方案,剀达电梯门禁方案,中威法奥电梯IC卡门禁方案,现代电梯门禁方案,奥特电梯门禁IC 卡方案,曼斯顿电梯门禁方案,白云电梯门禁方案,海诺电梯门禁方案,迅电工业电梯门禁IC卡方案,贝斯电梯IC卡方案,迪康电梯门禁方案,富士通电梯IC卡方案,优力维特电梯门禁方案，升华电梯IC卡门禁方案，怡达快速电梯IC卡智能管理系统方案，宏达电梯IC卡门禁方案，宏翔电梯IC卡智能控制方案。
解放双手对讲联动型自动召梯自动开单元门方案
2.4G+13.56M H Z远距离读卡电梯控制系统方案（可视对讲联动型）系统简介本系统集计算机技术、RFID远距识别技术、自动控制技术、网络通讯技术、智能卡技术、传感技术、模糊识别技术以及机电一体化技术于一体，主要置力于各楼盘的安防领域，有效减少电梯误操作，降低电梯运行费用和损耗，节能降耗。
利用高科技手段防止非授权人员出入电梯继而进入楼盘，大大地提高了业主、楼盘的安全系数及楼盘的形象。
对于业主可以携带有效卡片乘梯上楼，2.4G卡片可以放在用户口袋或包内，当用户进入电梯后，系统能够远距离自动搜索并识别，单层卡（卡内只有一个楼层权限）系统可以自动点亮楼层按钮，用户无须任何操作。
多层卡（卡内只有多个楼层权限）则由用户自已选择要去的楼层。
本系统采用多奥特有2.4GHz（有源远距离）+13.56MHz（无源近距离）+125KH（唤醒）三频读卡模式，同一张卡既可以当远距离使用又可以当近距离使用，当远距离卡片的电池没电时可以立即更换电池继续使用或者在近距离读卡器上刷卡乘梯，卡片寿命至少3年以上。
多奥对讲联动梯控系统独家具有上楼和下楼用户同在电梯轿箱内的时候,系统有效辨别功能,不会将下楼用户的楼层给点亮。
并且当a层的用户从a层进入电梯下楼时系统不会自动点亮电梯a层按钮，用户可直接按1楼下楼。
对于来访人员则由业主在家里使用可视对讲分机来授权该访客乘梯上楼，并且访客进入电梯后只能点亮该业主的楼层，其它没有权限的楼层则不能点亮。
系统通过点亮电梯一楼及地下层的外呼按钮派电梯下楼迎接访客。
对于同一单元内两台电梯独立运行，并且两梯之间有墙隔开的情况，系统可根据访客呼叫的房号选择对应电梯的外呼按钮，即访客呼叫*01号房，系统就派01号电梯下来，呼*02号房就派02号梯下来，并且只会开放对应这一台电梯的楼层权限。
对于忘记带卡的业主（而且家里没人），可以通过可视对讲与管理中心联系，由管理人员利用系统软件的远程控制功能来开放业主的楼层，让业主临时乘梯上楼。
迅达电梯对接联动梯控带预约智能召梯多奥功能说明及电梯现场实况
多奥承诺将针对**讯达电梯控制系统（简称梯控）的特点和要求，结合自身的技术和成功案例，本着“一流的产品、一流的质量、一流的信誉、一流的服务”的宗旨，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则，现郑重承诺所提供方案在完成施工后可以达到如下功能：1. 本系统在每部电梯内安装一套电梯控制管理设备；并与可视对讲系统对接集成联动控制功能；系统实现楼栋可视对讲单元门口机远程招梯、访客联动招梯、室内招梯、住户互访功能、轿厢内刷卡达指定楼层等功能。
2. 梯控基本工作功能：用户在电梯外通过按呼梯按钮来呼叫电梯，当电梯到达用户所在楼层后，用户进入电梯轿箱内后需在选层按键面板上的读卡器感应区内读有效用户卡，认证成功后，电梯自动激活用户权限范围内楼层号，无需用户重复按钮选层，用户权限范围外的其它楼层按钮无效，（刷单个楼层权限的卡自动点亮按钮，刷多个楼层权限的卡后手动选择要去的楼层按钮）。
3. 楼栋可视对讲单元门口机远程招梯功能：业主在进入楼内时在可视对讲门口机处，通过身份权限认证识别后（包括密码、刷卡、密码、二维码等）开启单元门；同时联动电梯自动到达业主所在的楼层（与认证的可视对讲门口机同层）迎接，进入轿厢后，在轿厢读卡器刷卡直达权限内楼层。
（在对讲主机上刷卡或密码开门时，联动召唤电梯功能，由于任何楼宇对讲对讲通讯协议中没有给出对应数据，只能从对讲主机的开锁信号上并接一个继电器再接到本层的外呼按钮，此项功能可由对讲主机开锁键直接达到）。
4. 访客联动招梯功能：访客在门口机呼叫，业主在室内机开锁后电梯自动到访客所在门口机楼层迎接，访客进入轿厢后可手动点亮开放楼层 ,其他按键无效。
5. 室内招梯：业主出门时可在自家室内分机上按下招梯按钮，可将电梯招业主所在楼层。
（本清单的呼梯器数量，只点亮每层外呼的下行按钮召梯,若要区分并点亮上行或下行两个键,则呼梯器数量要翻倍）6. 住户互访功能：同单元内A业主通过室内分机打给B业主，B业主开放楼层后，A业主通过室内分机招梯后进入电梯，可点亮B业主所在 楼层按钮，其他按键无效。
电梯控制和可视对讲系统结合设计方案20111212
D F2000联网可视对讲系统设计方案广东安居宝数码科技股份有限公司2011年12月12日目录前言 ................................................................................................................. 错误！未定义书签。
1.系统概述 ................................................................................................... 错误！未定义书签。
1.1.楼宇对讲系统的发展概述 ................................................................... 错误！未定义书签。
1.2.系统设计依据 ....................................................................................... 错误！未定义书签。
1.3.系统设计原则 ....................................................................................... 错误！未定义书签。
1.3.1.可靠性和安全性.......................................................................................... 错误！未定义书签。
1.3.2.实用性与先进性.......................................................................................... 错误！未定义书签。
(整理)对讲联动IC卡电梯智能控制系统功能说明.
电梯智能控制系统（高端配置）功能说明前言对于访客，无需卡和密码就可实现登梯：先使用对讲系统呼叫住户，住户确认访客身份后，按开门键的同时会向电梯送出启动信号，IC卡电梯控制系统送出客人可以到该层的信号，当电梯下到一楼时，（可选配对讲主机联动外呼电梯则自动下到一楼），客人进入电梯后，按下住户所住楼层的按键，则登记启动电梯，而其他未授权的楼层，访客无法按键登记；同时也能解决互访串门问题；可选配自动招梯功能既按下对讲分机招梯键后出门，这时电梯自动到这层楼，让电梯等人而不是人等电梯，带来便捷的智能化生活；可与多奥电梯控制/门禁/考勤/智能通道/消费/在线巡更等智能一卡通。
The elevator door access can be connected with each household extension of video intercom,and visitors by the intercom host call the households;after it is confirmed that the doors are open,the intercom host sends a floor signal to the elevator door access,and meanwhile the elevator door access sends the elevator call to the ublic floors,and carries the visitors to the visited floor.1)技术参数Perfomance parameters1)工作电压：DC12V-24V/1A2)工作环境：-30℃-75℃3)通讯方式：RS485 TCP/IP CAN4)最大用户数：无限制5)支持卡片类型：IC卡、EM卡、ID卡、T5557卡、CPU卡等6)支持生物识别读头：指纹、静脉识别、掌纹识别、虹膜、面部识别等7)连接方式：无源干接点对讲联动信号采集器（协议联动 OR 硬件联动）Talkback linkage controller 产品型号：DAIC-DT-DCJProduct models规格：150*70Size颜色：红Color功能细项8)业主乘梯：业主进入电梯轿厢后刷卡，电梯直接启动到达业主楼层，无须进行任何手动操作，其它受控楼层无法到达。
智能家居电梯联动方案图解
德施曼可视对讲系统与梯博士梯控系统对接方案
一、功能说明：
●业主刷卡或指纹开门召唤电梯到1楼，减少等候时间；
●访客来访呼通室内话机，在经业主图像声音确认后，业主在开启单元门锁同时授权
电梯到一楼迎接来访者并将来访者送达指定楼层。
未经业主授权的来访者无法到达
其他未经授权的楼层，充分保护小区内业主的私密性和人生财产安全。
●业主外出或有亲朋聚会结束，可提前在室内话机上召唤电梯到达指定楼层迎接，减
少等候时间。
二、逻辑对接图：
三、信息流传输：
●用户刷卡或指纹开门进行呼梯到1楼
●
访客呼叫呼梯到1楼，同时授权给访客相应的楼层控制权
备注：1、呼叫到1楼并授权相应的楼层为一个命令，由梯控把电梯呼叫到1楼再授权电梯具备那一层的权限；
2、电梯根据楼层的高低进行授权时间限定（几分钟），时间到之后授权自动取消；。
电梯控制与对讲联动配合说明
IC卡电梯与对讲联动配合说明（只适用DT-F系列）一、电梯公司需要配合的工作：1、电梯轿厢操纵面板上需开一个方型孔，用于安装读卡头，尺寸为：长90mm×高58mm，开孔位置后部留出40mm的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC卡读卡头的安装位置，并提供相关的图纸。
读卡头的固定由施工单位现场自行处理。
2、需在电梯机房和轿箱顶部附近提供交流220V电源供IC卡设备使用。
3、IC卡电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：400mm×290mm×120mm）在电梯轿厢顶的安装位置及群控器(箱体尺寸：400mm×290mm×120mm)安装在机房的位置,并提供相关的图纸。
4、在设备安装调试时，需有专业电梯维护人员在现场提供支持。
5、电梯公司提供机房到轿顶的12*0.75mm2随行线缆，用于群控器、联网、消防等设备与主控器间的通讯。
6、电梯在轿箱司机盒内提供一个类似司机运行的船形开关，用于IC卡功能的切断与运行。
7、电梯在轿箱司机盒内提供开一个直径为20mm的圆形孔的位置，用于安装数据采集器接口。
8、在电梯轿箱顶部提供一个无源开关量的消防信号，用于IC卡电梯控制器消防联动功能。
9、以上说明为单操纵盘安装1套IC卡的要求，如一个电梯轿箱内采用2个以上的操纵盘（含2个），则IC卡系统将按照操纵盘的数量进行增加，开孔、位置、线缆要求、开关、信号输入等也请电梯公司一并特殊考虑二、楼宇对讲公司需要配合的工作：1、每户对讲分机需保证提供给旺龙公司楼层采集器一个开关量信号，如可视对讲分机的开锁按键输出的是完全的开关量信号，并该信号与对讲分机内部无关联，则可采用，否则需单独装信号开关。
（建议楼宇的对讲分机采用双刀开关，这样，不改动电路，又可双方互不影响）2、如果楼宇对讲公司的系统中，每一层都有一个楼层分隔器，且此分隔器在此层任一住户按下开锁按键时能输出一个开关量信号，则可采用此信号，如对讲公司的产品是采用该方式，则不需要上述第一点对楼宇对讲公司的要求。
纯数字型楼宇可视对讲联动梯控配合说明
楼宇可视对讲厂家配合说明
协议对接：可视对讲系统通过单元门口机（单元门口机）内置的RS485接口（注意：如果是纯数字可视对讲则在电梯顶机房直接局域网走UDP或TCP/IP采集）和多奥对讲协议采集梯控模块进行连接。
（对讲公司提供协议模块,且需要提供主机2台、分机2台、协议说明1份给深圳多奥调试）
协议说明供参考：
访客联动：
户户通：
如有电梯状态反显到分机:
如有室内机召梯
系统结构图如下：
地址码表如下：
注意：每家楼宇可视对讲厂家均会有差别，只供参考！。
可视对讲联动日立电梯梯控智能管理系统(带日立电梯专用转接板)
3
电源
DAIC-DT-Dp 深圳多奥 个
86
4
机箱
DAIC-DT-Dc 深圳多奥 个
86
5
日立转接板
377
6
IC卡电梯读头
DAIC-DT-DCDR 深圳多奥 套
86
7 联动电梯对讲信号采集器 DAY-DT-XDCJ 深圳多奥 套
43
0.00 0.00 0.00
0.00 0.00
8
电源
DAIC-DT-Dp 深圳多奥 个
参数
为了项目的整体性及牢靠，出厂前须做好两头端子 为了项目的整体性及牢靠，出厂前须做好两头端子 为了项目的整体性及牢靠，出厂前须做好两头端子
参数
AVV2*0.5
深圳
深圳
米
深圳
米
深圳
米
深圳
米
2、一卡通系统辅材
序 号
名称
1
￠20PVC线管
2
4分PVC线槽
3
线管直通
4
线管弯头
规格型号 批
生产厂家 单位
米 米 个 个
数量
86
单价
0.00
甲购 甲购 甲购 甲购 甲购 0.00
小计
甲购
5
线管卡马
6
86底盒、接线盒
7
电工胶布
8
胶塞
9
自攻镙丝
10 线缆标识（号码管）
*支持选配生物识别读头（指纹、指静脉、掌纹、虹膜
等）
*支
持选配手机NFC刷电梯
*支持选配手机APP刷电梯或蓝牙摇一摇乘坐电梯
工作电压、电流：使用DC 直流24V±10%/3A,电源具备过 流，过压，防雷，防静电功能；
可视楼宇对讲及电梯使用说明
可视楼宇对讲使用操作流程：1：业主业主进入单元门无需呼叫，在感应区刷卡可以直接进入（注：门禁卡可直接在物业客服中心领取） 2：访客呼叫室内分机：在门禁主机上面输入相对应的“房号”，本机与所呼叫的分机同时响铃，可视分机同时显示本单元门口主机门前图像，住户接听时、响铃停止进入对讲状态：通话时可要求住户远程开启本单元门的电控锁： 例如：以呼叫住户5楼2号住户为例，中文显示窗口如下：以呼叫住户10楼2号住户为例，中文显示窗口如下（注：地上地下可视分机操作一样）电梯操作使用流程： 1：业 主业主在进入电梯以后，直接在感应区刷卡，楼层键灯亮，电梯自动到指定的楼层，无需按楼层键。
（注：业主卡在物业客服中心领取，电梯卡和门禁卡是同一张卡） 例如：以10楼2号业主为例，业主在进入电梯以后，直接刷卡，楼层键灯亮，电梯会自动到10楼，无需按10楼的楼层键。
2：访客联动访客在门禁主机上呼叫业主，业主在按开锁之后，访客进入电梯，手动按下业主所在的楼层即可。
(注：访客只能到业主所在的楼层) 例如：以10楼2号为例，访客在门禁主机上呼叫了10楼2号业主，业主在确认访客身份之后按下开锁键，访客进入电梯之后按下10楼的楼层键，10楼的楼层键灯亮，电梯到10楼。
（注：电梯授权是有时间限制，访客进入电梯之后，如遇到按业主楼层键的灯不亮，一般是超过了时间限制，解决办法是在门禁主机上重新呼叫业主，业主在给一次开门信号即可，电梯授权时间是：90秒、150秒、210秒、300秒，具体情况请咨询物业客服。
）输入呼叫房号：502或者0502等待5秒 按*号键取消1正在呼叫 0502号住户按*号键取消正在通话： 剩余时间：90秒按*号键挂断23输入呼叫房号：1002等待5秒 按*号键取消1正在呼叫 1002号住户按*号键取消正在通话： 剩余时间：90秒按*号键挂断23。
立林电梯联运与电梯厂家配合说明
一、立林对讲系统与电梯联动系统功能二、电梯厂家提供接口信号配合要求3.1为了实现电梯与对讲机/门禁的联动功能，电梯供应商需按照立林提出的要求提供接口信号。
实现功能及具体接口信号要求见如下：日立智能安防系统电梯对讲机联动接口要求说明客户自订对讲机系统时，可实现日立智能安防系统中电梯与对讲机联动的功能，对讲机系统应按以下两种方案其中一种的接口进行数据交换。
方案一：硬件控制方式（不推荐使用）：接口方式：硬件控制主要内容：断开电梯轿箱里楼层键盘与电梯主板之间的连线，串入楼宇对讲电控联动控制器控制电梯键盘按键的通断。
对讲-电梯接口位置及要求：每个单元楼的对讲电控联动-电梯接口位置位于电梯轿箱键盘与主板连接线处（具体接线图见下图）。
方案二：无电压接点方式（建议用此方式）：一. 客户楼宇对讲机系统需提供的接口规格要求：（接口由电梯供应商提供）1.接口信号方式：1）形式：对讲机系统输出的为无电压触点信号，电梯接口接收触点信号能通过电梯系统内部软件控制。
2）信号动作：对讲机接口用开路状态表示无信号，闭路为有信号。
信号动作采用一个闭路脉冲表示，脉冲宽度范围为0.4～1s（默认值为0.5s），然后返回开路状态。
2.接口信号内容注：“受限层”一般即住户层。
1） 信号动作的时序图：信号名称动作T=0.4～1S ①“大门开锁”信号T=0.4～1S ②“受限层授权”信号 注：（1）、 为访客开锁时，信号①和②应同时动作，出现超前和滞后时，超前或滞后的时间不超过1个脉冲宽度。
（2）、 信号①和信号②任何一个信号单独出现时，另一个信号出现的时间超前或滞后1s 。
三、电控控制器说明电梯控制器 （1）功能特点安装简单，利用楼宇户户对讲系统即可控制电梯升降工作； 八路输出，每路控制2层，可控制16层，超出可增加控制器； 利用分机开锁、感应卡刷卡或密码开锁来识别电梯楼层；采用延迟开关量时间来控制电梯键盘按键，通过门口主机可设定电 梯键盘延迟时间；整个系统最多可配接7个电梯控制器，使控制楼层达到112层。
