绷缝系列使用说明书V10
GEM600系列超高速绷缝机说明书
GEM600 SERIES SUPER HIGH SPEED INTER LOCK MACHINE非常感谢您购买本公司的工业缝纫机。
在使用缝纫机之前，请仔细阅读<为了您的安全使用>和使用说明书。
工业缝纫机的特性之一，是要在机针和旋梭等运动零部件附近进行操作，而这些零部件很容易引起受伤的危险，所以请在接受过培训的人员或有熟练操作技术的人员的指导下，正确地使用本缝纫机。
为了您的安全使用1.安全使用的标记及其意义本使用说明书及产品所使用的标记和图案记号是为了您的安全而正确地使用本产品，防止您及他人受到危害和损害。
表示方法及含义如下：说明危险注意如果忽视此标记而进行了错误的操作，必将导致人员死亡或重伤。
如果忽视此标记而进行了错误的操作，有可能会引起人员受伤及造成设备损坏。
图案和符号符号△表示“应注意事项”。
三角中的图案表示必须要注意的内容。
(如左图的符号表示“注意受伤”。
)符号○表示“禁止”。
符号●表示“必须”。
圆圈中的图案表示必须要做的内容。
(如左图的符号表示“必须接地”。
)Thank you very much for buying our sewing machine.Before using your new machine,please read the safety instructions below and the explanations given in the Operation Instruction.With industrial sewing machines,it is normal to carry out work while positioned directly in front of moving parts such as the needle and thread take-up lever,and consequently there is always a danger of injury that can be caused by these parts.Follow the instructions from training personnel and instructors regarding safe and correct operation before operating the machine so that you will know how to use it correctly.SAFETY INSTRUCTIONS1.Safety indications and their meaningsThis instruction manual and the indications and symbols that are used on the machine itself are provided in order to ensure safe operation of this machine and to prevent accidents and injury to yourself or other people.The meaning of these indications and symbols are given below.IndicationsSymbolshis symbol (△) indicates something that you should be careful of. The picture inside the indicates the nature of the caution that must be taken.example, the symbol at left means"beware of injury".)This symbol (○) indicates something that you must not do.This symbol (●) indicates something that you must do. The picture inside the circle indicates the nature of the thing that must be done.(For example, the symbol at left means "you must make the ground connection".)安全注意事项Notes On Safety安全注意事项Notes On Safety1.供油 Lubriction2.手动给油 Manual lubrication3.给HR 装置供油 Filling the HR device with silicon oil4.穿线的方法 Threading diagram5.穿线图Threading diagram6.压脚压力的调节Adjusting the presser foot pressure7.差动比的调节 Adjusting the diff feed retio8.针脚长度的调节 Adjusting the stitch length9.线状态的调节 Adjusting the thread tension10.缝纫机的清扫Cleaning the machine11.换针Replacing the needle12.检查机油的循环Checking the oil circulation13.油过滤器的检点与更换Checking and replacing the oil filter14.换机油Replacing the oil15.调整标准参数表 Adjusting dimentions....................................................................1.................................................................1........................................................... 2............................................................. 2................................................................. 3...........................................................3............................................................ 4...........................................................4............................................................ 4...........................................................5...................................................................5..........................................................6....................................................6.................................................................6 (7)1.供油Lubrication1.加油量是使油面处于H 线与L 线之间为好.当油面低于L 线时,就要及时补充机油.机油请使用指定的(HIGH SPEED SEWING MACHINE OIL )(ISO 粘度与VG22相同)1.After filing the oil pan ,the oil surface should lie between (H )and (L )lines .Add oil ,when the oil surface reaches or goes below (L ).Note :Use our factory recommended oil [HIGH SPEED SEWING MACHINE OIL ](ISO VG22)1.手动给油是在缝纫机最开始使用时，或停用一段时间重新开始使用时，请供给2-3滴油.机油请使用指定的(HIGH SPEED SEWING MACHINE OIL )(ISO 粘度与VG22相同)1.Apply 2 or 3 drops of oil by hand when the machineis used for the first time or has been left unused for some time .Note :Use our factory recommended oil [HIGH SPEED SEWING MACHINE OIL ](ISO Vg22)H I GH S P E E DS E W I N GM A CH I NE O I L HIGH SPEED SEWING MACHINE OIL2.手动给油 Manual lubrication3.给HR装置供油1.为了防止布纤维或线被切断，请尽早给HR 装置供油。
封包缝纫机操作
封包缝纫机操作检修维护规程1调试1.1弯针调节首先调节连接杆，是两球轴中心线间距为69.8mm。
调节是拧紧两个螺母，顺旋或逆旋连接杆，是间距符合要求后再锁紧螺母。
用手顺时针方向旋转皮带轮，是针杆侠移到最低点，同时弯针退至最右边位置，此时弯针的针尖和机针的中心线距离为8mm.调节时拧松弯针外曲柄的两个螺母，左右摆动弯针外曲柄，调节至需要尺寸后再拧紧螺母。
继续转动皮带，是弯针从右向左运行，在通过机针背面的凹形出两针相交不得有碰撞，其间隙为0.08mm~0.13mm。
调节时拧松弯针小偏心摇杆的螺钉，将弯针的前后摆动，从而得到合适的间隙后，再拧紧螺钉。
1.2杆针调节在卸下针板，将皮带轮按工作方向转动，是弯针向左边运行，档弯针尖超出机针直径1~1.5mm 时，机针的针眼上缘须和弯针的底边齐平，调节整杆高度时，拧松针杆连轴节螺钉，上下移动针杆至合适位置后再宁静螺钉，柄重新装上针板。
1.3护针块调节为了避免机针下刺是发生弯曲，护针块可起到保护作用。
两者的间隙为0.08~0.13mm。
调整时将皮带轮往工作方向转动，使护针块最靠近机针时，拧松牙架上的紧定螺钉，移动护针块至合适间隙后再拧紧螺钉。
1.4送料牙调节根据缝料质量与厚度去顶送料牙的高度，对于布袋，塑料编织袋等薄料齿面应高出针板上面约8mm，麻袋约2.2mm，调整时先将送料牙运行至最高点，拧松螺母，上下移动送料牙至合适的高度后固紧螺母。
送料牙的在针板槽内的两侧面间隙不对称是，拧松牙架座上的两只螺钉。
左右移动牙架座至要求位置后再拧紧螺钉。
1.5针距长度调节针距长短的调节，是通过牙架座扇形槽中的针距调节螺钉的上下移动来实现的。
下降螺钉使针距加大，升高则缩短针距。
调节时拧松螺母，上下移动螺钉至合适的针距后再固紧螺母。
1.6压脚压力调节压脚压力的，取决于缝料的厚度，缝薄料时须减少压力；反之，则增大压力。
当缝料推送顺畅，针迹均匀时切勿再增大压力，以减缓机针的磨损。
调节压力时旋进两只调节螺套曾增大压力。
工业缝纫机数控交流伺服系统用户手册说明书
第1页，共16页用户手册前言注意： 使用前请详细阅读本用户手册及所搭配的缝制设备说明书，配合正确使用，并须由接受过专业培训的人员来安装或操作。
本产品仅适用于指定范围的缝制设备，请勿移做其他用途。
本公司拥有对此用户手册的最终解释权。
使用中若存有任何疑问或对我们的产品及服务有任何意见或建议，请随时与我们联系。
安全说明1) 安装和调试前，请仔细认真地阅读本手册。
2) 本手册中标有符号之处为安全注意点，必须特别注意并严格遵守，以免造成不必要的损害。
3) 本产品须由受过专业培训的人员来安装或操作。
4) 确保电源安全接地并符合产品铭牌上标示的电压范围及技术要求。
5) 接通电源开关时，请把脚离开脚踏板。
6)在进行以下操作时，必须先断开系统电源：■ 安装机器时；■ 在控制箱上插拔任何连接插头时； ■ 穿针线，换机针及翻抬机头时； ■ 机器休息不用及修理或调整时。
7)拧紧所有紧固件，以防止缝制作业时产生振动或停针位置错位等异常现象。
8)每次关闭控制系统后再次启动，应相隔30秒以上。
9)设置系统控制参数或进行保养修理工作应由受过相关培训的专业人员来完成。
10)维修所用的所有零部件，必须由本公司提供或认可，方能使用。
11)接地线的安装（特别注意）。
注意： 安装控制器时必须正确接地，否则将导致控制器无法正常工作，更严重的可能会被电击（详见安装章节）。
1.产品介绍1.1 概述此系列工业缝纫机数控交流伺服系统，电机与控制器分体吊装，使配置组合灵活方便，电机与控制器可按需搭配，实现多种缝纫机对功率、速度等的配套要求；安装简易、调整便捷、力矩大、体积小、噪音低、效率高（省电！）；采用开关电源供电，使其具有更宽的电压适配范围；避免油渍污染引起的控制器故障；优化交流伺服电机控制策略，使转速控制精度高；软硬件双重保护功能使系统工作更可靠。
人机界面使参数调节更方便，使用更具灵活性。
专利设计的吊装方式使安装更简捷，整体震动降至最低，系统运行更平稳;1.2基本参数此系列数控交流伺服系统的基本参数详见表1。

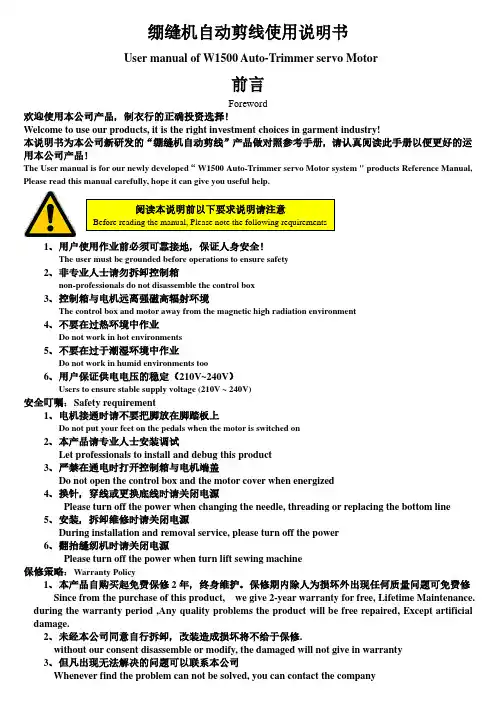

捷瑞 GT-500S-UTD绷缝机自动剪线使用说明书
绷缝机自动剪线使用说明书User manual of W1500 Auto-Trimmer servo Motor前言Foreword欢迎使用本公司产品，制衣行的正确投资选择！Welcome to use our products, it is the right investment choices in garment industry!本说明书为本公司新研发的“绷缝机自动剪线”产品做对照参考手册，请认真阅读此手册以便更好的运用本公司产品！The User manual is for our newly developed “ W1500 Auto-Trimmer servo Motor system " products Reference Manual, Please read this manual carefully, hope it can give you useful help.阅读本说明前以下要求说明请注意Before reading the manual, Please note the following requirements1、用户使用作业前必须可靠接地，保证人身安全！The user must be grounded before operations to ensure safety2、非专业人士请勿拆卸控制箱non-professionals do not disassemble the control box3、控制箱与电机远离强磁高辐射环境The control box and motor away from the magnetic high radiation environment4、不要在过热环境中作业Do not work in hot environments5、不要在过于潮湿环境中作业Do not work in humid environments too6、用户保证供电电压的稳定（210V~240V）Users to ensure stable supply voltage (210V ~ 240V)安全叮嘱：Safety requirement1、电机接通时请不要把脚放在脚踏板上Do not put your feet on the pedals when the motor is switched on2、本产品请专业人士安装调试Let professionals to install and debug this product3、严禁在通电时打开控制箱与电机端盖Do not open the control box and the motor cover when energized4、换针，穿线或更换底线时请关闭电源Please turn off the power when changing the needle, threading or replacing the bottom line5、安装，拆卸维修时请关闭电源During installation and removal service, please turn off the power6、翻抬缝纫机时请关闭电源Please turn off the power when turn lift sewing machine保修策略：Warranty Policy1、本产品自购买起免费保修2年，终身维护。
兄弟缝纫机各个机型压脚使用讲解
1-三孔镶绳压脚用于缝制1-3根细绳带或者装饰性线。
特别适合于制作出装饰性镶绳效果！1.将所需安装的1-3根细绳带从分别压脚的导向槽右侧滑入各自细绳带的导向槽中（如使用单绳，请使用中间的导向槽）；2.安装压脚，将细绳带从压脚下方拉至压脚的后方，然后选择曲折针迹，并将针迹的宽度调节至最大，然后开始缝纫。
2-五孔镶绳压脚用于缝制1-5根细绳带或者装饰性线。
选择brother家用缝纫机的曲折针迹宽度为7mm。
1.将所需缝制的1-5根细绳带或装饰性线分别从压脚上的各自的导向孔中穿入；2.安装压脚，并将细绳带或装饰性线从导向槽下方拉至后方；3.将细绳带或者装饰性线整理整齐，选择曲折针迹并将针迹宽度调节至最大7mm,然后开始缝纫。
3-七孔镶绳压脚用于缝制1-7根细绳带或者装饰性线。
选择brother家用缝纫机的曲折针迹宽度为7mm。
1.将所需缝制的1-7根细绳带或装饰性线分别从压脚上的各自的导向孔中穿入；2.安装压脚，并将细绳带或装饰性线从导向槽下方拉至后方；3.将细绳带或者装饰性线整理整齐，选择曲折针迹并将针迹宽度调节至最大7mm,然后开始缝纫。
4-包布条压脚帮助您轻松制做滚边宽度小于7mm的包边，可使用直线针迹、曲折针迹或装饰性针迹。
1.在安装压脚之前，请先将滚边条塞入压脚的导向槽中，确保滚边的布边对齐压脚的导向槽；2.从压脚的后方拉出滚边条；3.安装压脚；4.调节针位，直至落针点位于滚边的边缘处。
提示：如果不能将机针调节至滚边上的合适位置，您可以拧松压脚上的螺丝，左右移动调节导向槽的位置5-绗缝导线杆压脚1.帮助您缝制间距相等的水平线。
通过左右滑动绗缝导线杆的位置，您可以调节水平线的间距。
缝制第一条直线；2.将绗缝导线杆插入压脚支架上的孔中，或者是同步压脚后端的孔中；3.左右移动调节绗缝导线杆的位置，使其对准缝制好的第一条直线；4.调节绗缝导线杆至理想的水平线间距宽度；5.开始缝纫，并确保缝纫时绗缝导线杆和缝制的第一条直线重合。
缝纫机电控操作说明(一)2024
缝纫机电控操作说明（一）引言概述：缝纫机电控操作是指通过电气控制系统对缝纫机进行操作和控制的一种技术，它能够使缝纫机具有更高的自动化程度和生产效率。
本文将从操作界面、功能区域、电控系统、操作步骤和常见问题五个方面，为大家详细介绍缝纫机电控操作的相关内容。
正文：一、操作界面1. 功能按钮的布局和作用：介绍常见的功能按钮布局和对应的作用，如启动按钮、停止按钮、调节速度按钮等。
2. 显示界面的功能和显示内容：说明显示界面所具有的功能特点，包括显示缝纫速度、缝纫模式、故障提示等内容。
二、功能区域1. 电控系统与刺达系统：介绍电控系统与刺达系统的关系及其各自的功能。
2. 脚踏板的使用和控制：详细说明脚踏板的使用方法，包括启动、停止和调节缝纫速度等。
三、电控系统1. 电控系统的组成和原理：详细介绍电控系统的组成部分和工作原理，包括控制器、传感器、电机等。
2. 常见故障及排除方法：列举常见的电控故障情况，并给出相应的故障排除方法。
四、操作步骤1. 缝纫机的启动与停止：详细介绍缝纫机的启动和停止方法，包括按下启动按钮和停止按钮的顺序和操作注意事项。
2. 缝纫速度的调节：说明如何通过电控系统调节缝纫速度，包括按钮的使用和速度的调整范围。
五、常见问题1. 如何提高缝纫效率：介绍一些提高缝纫效率的方法和技巧，如合理设置缝纫参数、选用适当的刺达方式等。
2. 如何保养和维护缝纫机：给出一些缝纫机的保养和维护建议，包括定期清洁、润滑和检查电控系统等方面。
总结：本文从缝纫机的操作界面、功能区域、电控系统、操作步骤和常见问题五个方面，对缝纫机电控操作进行了详细的介绍。
合理掌握缝纫机的电控操作，可以提高缝纫效率和产品质量，同时保养和维护缝纫机也是保证其正常工作的重要环节。
希望本文能够对大家有所帮助。
嵌入式数控交流伺服系统 使用说明书
嵌入式数控交流伺服系统使用说明书·在使用本产品之前，请先阅读《产品说明书》及所搭配的缝纫机机械说明书。
·本产品必须由接受过专业培训的人员来安装或操作。
·请尽量远离电弧焊接设备，以免产生的电磁波干扰本控制器而发生误动作。
·请不要在室温45°以上或者0°以下的场所使用。
·请不要在湿度30%以下或者95%以上或者有露水和酸雾的场所使用。
·安装控制箱及其他部件时，请先关闭电源并拔掉电源插头。
·为防止干扰或漏电事故，请做好接地工程，电源线的接地线必须以牢固的方式与大地有效连接。
·所有维修用的零部件，须由本公司提供或认可，方可使用。
·在进行任何保养维修动作前，必须关闭电源并拔掉电源插头。
控制箱里有高压危险，必须关闭电源五分钟后方可打开控制箱。
·本手册中标有 符号之处为安全注意点，必须注意并严格遵守，以免造成不必要的损害。
安全事项第1章 产品安装1.1 产品规格产品型号AHE59-55电源电压AC 220±20% V 50Hz/60Hz最大输出功率550/750W电源频率将脚踏板及机头的各连接插头安插到控制器后面对应的插座上如图1-1所示，各插座名称如图1-2所示。
连接好，请检查插头是否插牢. ①脚踏板插座；②抬压脚电磁铁插座；③自动电磁铁插座；④机头灯插座（黑色）； 注：图1-1以AHE-58系列为例，AHE-59系列无④.1.2 接口插头的连接例图1-1 AHE 系列控制器图图1-2 控制器接口定义1.3 接线与接地必须要做好系统的接地工程，请合格的电气工程人员予以施工。
产品通电及投入使用前，必须确保电源插座AC 输入端已安全可靠的接地。
系统的接地线为黄绿线，该地线请务必可靠连接至电网安全保护接地上，以保证安全使用，并可防止出现异常情况。
:所有电源线、信号线、接地线等接线时不要被其它物体压到或过度扭曲，以确保使用安全！!抬压脚电磁铁12123456VDD 输出型号3+32V 电磁铁输出Peadl GND VCC Din6Din5脚踏板接口定义脚踏板模拟信号5V 地+5V 输入信号6输入信号5机头电磁铁定义1829613714345101112剪线电磁铁倒缝电磁铁夹线电磁铁+5V5V 地补针开关倒缝开关！第2章 操作面板使用说明2.1操作面板的显示说明2.2按键功能介绍功能描述序号外观名称长按恢复厂家出厂参数。
32026小方头式电脑绷缝机零件手册说明书
零件手册Parts Manual32026小方头式电脑绷缝机Small square head computerized stretch sewing machine一,机壳部件绷缝系列>32026>一、机壳部件序号品号CODE名称NAME数量1BF31016206590油标OIL LEVEL GAUGE1 2BF31016250117机壳螺钉BED PIN4 3BF31016240228油封PLUG1 4BF31016240052油封PLUG1 5BF31016240052油封PLUG1 6BF31016240110油封PLUG1 7BF32026210003油封PLUG1 8BF32026209084油封COVER1 9BF31016240226密封盖PLUG1 11BF7005M109油封PLUG1 12BF31016124滤油网PLUG1 13BF31016240001滤油网卡簧FILTER1 15/油线FELT1 16/盖板组件COVER1 17BF31016250020盖板COVER1 18BF32026250157盖板垫SPONGE1 19BF320267017螺钉SCREW2 21/铆钉PIN2 22/铆钉PIN2 26BF310164541螺钉SCREW1 27PF1900A0704螺钉SCREW1 28/商标牌NAME PLATE1 29BF310164539螺钉SCREW2 30BF700M83油封OIL SEAL1 31/警示标贴SEAL1 32/警示标贴CAUTION LABEL1 33/警示标贴SEAL1 34/警示标贴SEAL1 35/警示标贴CAUTION LABEL1二,罩壳部件绷缝系列>32026>二、罩壳部件序号品号CODE名称NAME数量1BF31016250149上盖ARM COVER (TOP)1 2BF31016240226密封盖PLUG1 3BF31016179107油标盖OIL SIGHT WINDOW1 4BF31016250019上盖密封圈O RING1 5BF310167021螺钉SCREW7 6BF32026250151机头左盖ARM COVER (LEFT)1 7BF310165242螺钉SCREW1 8BF32026250153机头左盖密封圈O RING1 9BF310167021螺钉SCREW4 10BF31016240263垫圈WASHER1 11BF32026250154后盖板ARM COVER (REAR)1 12BF32026250155后盖板垫GASKET1 13BF310167052螺钉SCREW6 14BF31016250021护罩NEEDLE BAR GUARD1 15BF310167019螺钉SCREW2 16BF31016250022皮带轮护罩PULLEY COVER1 17/螺钉SCREW2 18BF32026250159链条钩挡板AIR GUIDE1 19BF310167079螺钉SCREW2 26BF31016250255护罩座BRACKET1 27BF310167020螺钉SCREW2 28BF31016303448垫片WASHER2 29BF31016250256护罩架BRACKET1 30BF310167066螺钉SCREW1 31/波形垫圈WASHER1 32BF31016250257有机玻璃罩EYE GUARD1 33BF8007008螺钉SCREW2 35/过线护罩组件THREAD TAKE-UP GUARD ASSEMBLY 1 36BF31016250225过线护罩THREAD TAKE-UP GUARD1 37BF31016250226过线护罩环FINGER GUARD1 38BF310167018螺钉SCREW2 39BF31016303448垫片WASHER2 40BF31016250227过线护罩座BRACKET1 41BF310167018螺钉SCREW2 42BF31016303448垫片WASHER2 43BF310167052螺钉SCREW2 44/警标标贴SEAL1三,缝台部件26293117-1绷缝系列>32026>三、缝台部件序号品号CODE名称NAME数量1BF310167020螺钉SCREW3 2BF32026BE0302缝台BED COVER1 3BF32026BE0303缝台块BED COVER1 4BF32026BE0304左盖TOP COVER1 5BF310167020螺钉SCREW3 6BF32026BE0306左盖架SIDE COVER1 7BF32026BE0307销子PIN1 8BF310164554螺钉SCREW2 9BF32026BE0309密封垫GASKET1 10/销 PIN1 11BF310167009螺钉SCREW2 12BF32026250263垫块BRACKET1 13BF310164554螺钉SCREW2 14BF310167022螺钉SCREW2 15/垫片WASHER3 16/螺钉SCREW1 17BF32026BE0317前罩缝台组件BED COVER1 18/缝台盖板TOP COVER1 19BF310167043螺钉SCREW4 20BF32026BE0320销钉SCREW1 21BF31016210025防震垫CUSHION2 22BF32026250161盖板垫GASKET1 BF32026BE0322盖板垫GASKET1 23BF32026250160盖板TOP COVER1 24BF310167082螺钉SCREW8 25/块HINGE1 26BF320267018螺钉SCREW3 27BF32026167079过线THREAD GUIDE1 28BF32026BE0328过线THREAD GUIDE1 29BF32026BE0329卡簧FLAT SPRING1 30BF310167019螺钉SCREW1 31BF8007018螺钉SCREW12715 142928四,下轴部件3031绷缝系列>32026>四、下轴部件序号品号CODE名称NAME数量1/下轴CRANKSHAFT1 2BF310164543螺钉SCREW1 3/下轴后轴CRANKSHAFT1 4/螺钉SCREW2 5BF3202625055591下轴组件CRANKSHAFT ASSEMBLY1 6/下轴后轴铜连杆组件CONNECTION1 7/螺钉SCREW4 8/下轴球曲柄CRANK1 9BF310164534螺钉BOLT1 10BF3202625055791蜗杆组件BUSHING1 11BF310164547螺钉SCREW2 12BF31016250529轴承套组件BUSHING1 13BF310164547螺钉SCREW2 14BF32026BE0414下轴同步带轮GEAR (LOWER)1 15BF310164547螺钉SCREW4 16BF31016250530轴承套组件BUSHING1 17BF310164555螺钉SCREW1 18BF310164547螺钉SCREW1 19BF31016250514挡圈SET PLATE1 20BF310167082螺钉SCREW2 21BF32026250556风扇FAN1 22BF32026250561皮带轮MACHINE PULLEY1 23BF310164541螺钉SCREW1 24BF310164556螺钉SCREW1 25BF31016240126垫圈WASHER1 26BF310164500螺钉SCREW1 27BF32026BE0427同步带TIMING BELT1 28BF32026BE0428小同步轮GEAR (LOWER)1 29BF310164547螺钉SCREW2 30BF32026415主轴前套BUSHING1 31BF32026416主轴中套BUSHING131五,上轴部件77-1绷缝系列>32026>五、上轴部件序号品号CODE名称NAME数量1BF3202635AB250526C1针杆曲柄组件MOTION ASSEMBLY1 2BF310167028螺钉SCREW2 3BF310164592螺钉SCREW1 4BF310167152螺钉SCREW1 5BF310167153螺钉SCREW1 6BF310167268螺钉SCREW1 7BF32026250560A上轴CRANKSHAFT1 8/上轴铜连杆组件CONNECTION ASSEMBLY1 9/螺钉SCREW2 10/螺钉SCREW2 11/上轴球曲柄CRANK ASSEMBLY1 12/螺钉BOLT1 13BF31016250524上轴平衡块JOINT1 14BF310164514螺钉SCREW2 15BF31016250506接轴套SCREW1 16BF310164555螺钉BALANCE WEIGHT2 17BF310164547螺钉SCREW2 18BF31016250518上轴中轴SHAFT1 19BF31016250529轴承套组件BUSHING1 20BF310164547螺钉SCREW2 21BF32026BE0521上轴同步带轮GEAR (UPPER)1 22BF310164547螺钉SCREW4 23BF31016250528轴承套组件BUSHING1 24BF310164555螺钉SCREW1 25BF310164547螺钉SCREW1 26BF3101605250566手轮HANDWHEEL1 27BF310164541螺钉SCREW1 28BF310164556螺钉SCREW1 29BF310164501螺钉WASHER1 30BF31016204585垫片BOLT 1 31BF31016250519上轴后轴SHAFT15647332423342221六,针杆部件3536383739404142绷缝系列>32026>六、针杆部件序号品号CODE名称NAME数量1BF3202625101491针杆NEEDLE BAR1 2BF31016206061针杆连接柱NEEDLE BAR CLAMP1 3BF310165325螺钉SCREW1 4BF32026251016针杆连杆LINK1 5BF3202635AB251010A针杆连杆销PIN1 6BF31016081212针杆连杆滚针轴承NEEDLE BEARING1 7BF32026205097垫圈WASHER 1 8BF31016206063L针杆滑块BLOCK1 9BF32026251017滑块导座GUIDE1 10BF310167021螺钉SCREW2 11BF32026251018毛毡弹簧LATCH1 12BF310167021螺钉SCREW1 13BF3101617904005毛毡SPONGE1 14BF31016206524油线托OIL STRING RETAINER1 15/油线120mm OIL STRING1 16BF31016257518针古NEEDLE HOLDER1 17BF310164554螺钉SCREW3 18BF310164554螺钉SCREW2 19BF32026BE0619针板NEEDLE PLATE1 BF32026BE06191针板(364)NEEDLE PLATE1 20BF320265511HC螺钉SCREW2 21BF32026BE0621挡圈ECCENTRIC1 22BF9000139螺钉SCREW2 23BF32026BE0623护针曲柄LEVER1 24BF310167086螺钉SCREW1 25BF32026251512护针架NEEDLE GUARD HOLDER (REAR) 1 26BF32026257567后护针NEEDLE GUARD (REAR)1 27BF310164543螺钉SCREW1 28BF32026251513护线曲柄LEVER1 29BF8007013螺钉SCREW1 30BF32026251514护线架NEEDLE GUARD HOLDER (FRONT) 1 31BF32026257568前护针NEEDLE GUARD (FRONT)1 32BF310164543螺钉SCREW1 33BF320267041螺钉SCREW1 34BF32026BE0634护针套筒SLEEVE1 35BF32026BE0635针板座NEEDLE PLATE BRACKET1 36BF32026BE06351定位销PIN2 37BF32026BE06352限位销PIN138/磁铁2 39BF32026623针杆上套BUSHING1 40BF31016627针杆下套BUSHING1 41BF32026625护针轴套BUSHING1 42BF320266251护针轴套（短）BUSHING1七,弯针部件424443绷缝系列>32026>七、弯针部件序号品号CODE名称NAME数量1BF3202625203692凸轮ECCENTRIC1 2BF310164547螺钉SCREW1 3/滚针轴承NEEDLE BEARING1 4/连杆ROD1 5BF3202625203791滑杆销PIN ASSEMBLY1 6BF310164805螺母NUT1 7BF31016240062垫片WASHER1 8BF32026252039滑杆架LOOPER SHAFT GUIDE1 9/止摆轧头GUIDE1 10/弹簧垫片SPRING WASHER1 11/螺钉SCREW1 12BF32026252044下弯针连杆轴SHAFT1 13BF32026240232垫片WASHER1 14BF8897110螺钉BOLT1 15/弹簧垫片SPRING WASHER1 16BF32026240231垫片WASHER1 17BF3202625204692下弯针轴曲柄LEVER1 18BF310164534螺钉BOLT1 19BF32026252040前挡块HOLDER1 20BF310167021螺钉SCREW1 22BF32026252042滑块SLIDER1 23BF32026252043堵头PIN1 24BF310164543螺钉SCREW1 25BF3202625204592后挡块HOLDER1 26BF320262520531弯针架LOOPER HOLDER1 27BF31016200152A1铜油嘴JOINT SCREW1 28BF32026BE0728过线THREADGUIDE1 29BF320267129螺钉SCREW1 30BF32026257566弯针LOOPER1 31BF32026252047挡块垫片WASHER2 32BF32026252052后套BUSHING1 33PF1900A0704螺钉SCREW1 34BF32026BE0734前套BUSHING ASSEMBLY 1 35BF32026231011O形圈O RING1 37BF32026252048滑杆SHAFT1 38BF320267145螺钉SCREW1 39PF1900A0280螺钉SCREW1 40BF32026BE0740油棉FELT1 41/回油管PIPE1 42BF32026BE0742油棉盖OIL COVER1 43BF32026728弯针轴前套BUSHING1 44BF32026729弯针轴后套BUSHING1八,针距部件454647绷缝系列>32026>八、针距部件序号品号CODE名称NAME数量1BF3202625260792送布组件ECCENTRIC1 2BF310164539螺钉SCREW2 3/滚针轴承NEEDLE BEARING1 4/滚针轴承NEEDLE BEARING1 5/卡簧RING1 6/卡簧RING1 7/连杆ROD1 8BF32026252609曲柄CRANK1 9BF310164531螺钉BOLT1 10BF32026240055垫圈WASHER1 11BF320267041螺钉SCREW1 12/偏心连杆ROD1 13/连杆LINK1 14/连杆LINK1 15BF310164543螺钉SCREW2 16BF32026252613销子PIN2 17/油线OIL STRING2 19BF32026252616曲柄销PIN1 20/油线OIL STRING1 22BF32026252617曲柄CRANK1 23BF320267142螺钉SCREW2 24BF3202625261891曲柄LINK1 25BF310164547螺钉SCREW2 26BF32026252622针距调节挡板GUIDE1 27BF310164539螺钉SCREW1 28BF32026252620拉簧SPRING1 29BF320267131螺钉SCREW1 30BF32026252621针距指示轴SHAFT1 31BF32026240017O形圈O RING1 32BF32026252623指示板LEVER1 33BF310167028螺钉SCREW1 34BF32026252624刻度板INDICATION PLATE1 35BF320267044螺钉SCREW2 36BF32026252625针距调节（杆）组件SCREW1 37/卡簧RING1 38/卡簧RING1 39BF32026240251O形圈O RING1 40BF320264550螺钉SCREW1 41BF310164543螺钉SCREW1 42BF32026252626垫圈LINER143/调节螺母NUT1 44/指示板SEAL1 45BF31016233020O形圈O RING1 46BF32026836针距轴套BUSHING1 47/针距调节轴套BUSHING1九,送布部件424341464147404440464945383948绷缝系列>32026>九、送布部件序号品号CODE名称NAME数量1BF3202625724316送布牙MAIN FEED DOG1 2BF3202625729016差动牙DIFF. FEED DOG1 3BF310167082螺钉SCREW1 4BF310167019螺钉SCREW1 5BF310167019螺钉SCREW2 6BF32026BE0906差动曲柄DIFFERENTIAL CRANK1 7BF8897110螺钉SCREW1 8BF32026252637衬套BUSHING1 9BF31016240049垫片WASHER1 10BF8897056螺钉SCREW1 11BF32026BE0911牙架挡板GUIDE (LEFT)1 12BF32026BE0912定位销PIN1 13BF32026BE0913差动牙架DIFFERENTIAL BRACES1 14BF32026BE0914送布牙架FEED DOG STAND1 15BF32026BE0915滑块BLOCK1 16BF32026BE0916抬牙轴CRANKSHAFT1 17BF32026BE0917连杆LINK1 18BF32026BE0918衬套BUSHING1 19BF32026BE0919螺钉SCREW1 20BF310164500螺钉SCREW1 21BF32026BE0921螺钉SCREW1 22BF32026BE0922锥形垫片WASHER1 23BF32026BE0923连接销PIN1 24BF32026BE0924差动摆动曲柄LINK1 25BF32026252636差动连杆LINK1 26BF32026BE0926销PIN1 27BF310164500螺钉SCREW1 28BF32026BE0928曲柄LINK1 29BF32026BE0929差动轴LINK1 30/油线OIL STRING1 31/钉销PIN1 32/油线OIL STRING1 34BF32026252632抬压滑块BLOCK1 35BF700K091213滚针NEEDLE BEARING1 36BF32026252628右挡板GUIDE (RIGHT)1 37PF1900A0704螺钉SCREW1 38BF32026240239挡圈COLLAR1 39BF310164547螺钉SCREW1 40BF3202624023592挡块COLLAR2 41BF310164547螺钉SCREW242BF310167028螺钉SCREW1 43BF310164805螺母NUT1 44BF32026204052油封OIL SEAL1 45BF32026240241油封OIL SEAL1 46BF32026938抬牙轴前套BUSHING2 47BF32026940抬牙轴后套BUSHING1 48BF32026941送布轴前套（差动BUSHING1 49BF32026942送布轴后套（差动BUSHING1十,压脚部件383739绷缝系列>32026>十、压脚部件序号品号CODE名称NAME数量1BF31016253000调压螺杆ADJUSTING BAR1 2BF31016253003调压螺母NUT1 3BF32026240252调压簧SPRING1 4BF31016240253压脚轴小弹簧SPRING1 5BF32026253026压脚轴PRESSER BAR1 6BF31016253018压脚轴密封垫OIL SHIELD1 7BF31016206139压脚轧头PRESSER BAR CLAMP1 8BF310165118螺钉SCREW1 9BF31016253005导块GUIDE1 10BF310167025螺钉SCREW2 11BF310167010螺钉SCREW1 12BF31016202875垫片WASHER1 13BF31016253008抬压轴LEVER1 14BF31016192024挡圈COLLAR1 15BF3101605W00241螺钉SCREW1 16BF31016206157压脚轧头连接板LINK1 17BF310165386螺钉SCREW2 18BF31016253010抬压轴簧SPRING1 19BF31016206156挡圈COLLAR1 20BF310165084螺钉SCREW2 21BF31016206149抬压曲柄ⅠBELL CRANK (UPPER) 1 22BF310165187螺钉SCREW1 23BF32026253027抬压曲柄连接板LINK1 24BF310165184螺钉SCREW1 25BF31016206148抬压曲柄ⅡBELL CRANK (LOWER) 1 26BF310162022螺钉SCREW1 27BF31016253013抬压轴SHAFT1 28BF31016253014抬压轴扳手LEVER1 29BF310167028螺钉SCREW1 30BF31016253015支板BRACKET1 31BF310167019螺钉SCREW2 32BF310164549螺钉SCREW1 33BF310164805螺母NUT1 34BF31016253028压脚护罩FINGER GUARD1 35BF31016257461压脚PRESSER FOOT ASSEMBLY1 36/螺钉SCREW1 37BF31016240585油封OIL SEAL1 38BF320261123压脚轴套BUSHING1 39BF310161142抬压脚轴套BUSHING1十一,喂针部件18192025262727绷缝系列>32026>十一、喂针部件序号品号CODE名称NAME数量1/绷针凸轮ECCENTRIC ASSEMBLY1 2/螺钉SCREW2 3/绷针连杆CONNECTION1 4BF31016254503绷针摆动曲柄CRANK1 5BF310164534螺钉BOLT1 6BF31016254504连杆销SCREW1 7BF31016240062垫片WASHER1 8BF310164805螺母NUT1 9BF31016254519摆动连杆轴SHAFT1 10BF31016206180垫圈WASHER1 11/卡簧RING1 12BF31016254506绷针摆动连杆CRANK1 13BF310164547螺钉SCREW2 14BF31016254507绷针摆动销BLOCK1 15BF32026254518绷针摆动架CRANKSHAFT1 17/油线OIL STRING1 18BF31016210586油封OIL SEAL1 19BF31016212039挡圈COLLAR1 20BF310161227螺钉SCREW2 21BF31016254516绷针架LEVER ASSEMBLY1 22BF310167020螺钉SCREW1 23BF310167022螺钉SCREW1 24BF31016257565绷针SPREADER1 25BF31016240584垫片WASHER1 26BF320261218绷针轴套BUSHING1 27BF310161230摆动连杆轴套BUSHING1十二,松线部件绷缝系列>32026>十二、松线部件序号品号CODE名称NAME数量1BF31016254000松线轴LEVER1 2BF31016254022轴套COLLAR1 3BF310162133螺钉SCREW1 4BF31016254003B松线曲柄CRANK1 5BF310164531螺钉BOLT1 6BF31016202868垫片WASHER1 7BF31016254008过线架THREAD GUIDE1 8BF310167019螺钉SCREW2 9BF31016192120夹带柱PIPE2 10BF31016254009压板BRACKET1 11BF320267018螺钉SCREW1 12BF31016303448垫片WASHER1 13BF31016254023E-43针5线夹线器组件TENSION CONTROL MECHANISM1 14/过线板BRACKET1 15/过线调节板THREAD RELEASER1 16/调线组件（中）TENSION SPRING ASSEMBLY1 17/调线组件（弱）TENSION SPRING ASSEMBLY (LIGHT)1 18/调节板簧SPRING1 19/螺钉SCREW1 20/调线组件（强）TENSION SPRING ASSEMBLY (HEAVY)3 21/二孔过线板ⅠTHREAD GUIDE5 22/二孔过线板ⅡTHREAD GUIDE5 23/垫圈SPACER5 24BF310167019螺钉SCREW2 25/夹线廷SCREW STUD5 26/夹线片TENSION DISC10 27/调压止动盖CUP5 28/调压簧（强）SPRING (HEAVY)3 29/调压簧（中）SPRING (MEDIUM)1 30/调压簧（弱）SPRING (LIGHT)1 31/调压止动套RATCHET5 32/调压螺母NUT5十三,过线部件5151绷缝系列>32026>第十三、过线部件序号品号CODE名称NAME数量1BF31016240201挡圈COLLAR1 2BF8002193螺钉SCREW2 3BF31016253503过线座轴SHAFT1 4BF31016204107垫片WASHER1 5BF31016201252弹簧垫圈SPRING WASHER1 6BF310164527螺钉BOLT1 7BF700M83油封OIL SEAL1 8BF31016240102垫片WASHER1 9BF31016253504过线座LEVER1 10BF310164501螺钉BOLT1 11/弹簧垫圈SPRING WASHER1 12BF31016253505长过线THREAD TAKE-UP1 13BF310167019螺钉SCREW2 14BF31016303448垫圈WASHER2 15BF31016253507三孔过线THREAD GUIDE1 16BF310167009螺钉SCREW1 17BF31016253508过线板THREAD GUIDE1 18BF310167077螺钉SCREW1 19BF31016253509护线罩THREAD SUPPORT1 20BF31016202588垫片WASHER1 21BF8007008螺钉SCREW1 22BF31016253544硅油盒固定架THREAD GUIDE1 23BF310167019螺钉SCREW1 24BF31016303448垫圈WASHER1 25BF31016253545针杆过线座HOLDER1 26BF31016234521过线杆THREAD GUIDE1 27BF310164535螺钉SCREW1 28BF310167010螺钉SCREW2 29BF31016253516U形夹线座THREAD TENSION BRACKET 1 30BF310167019螺钉SCREW1 31BF31016234561夹线板THREAD GUIDE1 32BF31016253593夹线片TENSION DISC1 33BF31016253517弹簧SPRING1 34BF31016W90702螺钉SCREW1 35BF31016253506长过线压板THREAD TAKE-UP1 36BF31016253515过线板THREAD GUIDE1 37BF310167019螺钉SCREW1 38BF31016253514绷针过线THREAD GUIDE1 39BF310167019螺钉SCREW240BF31016253548绷针过线板THREAD GUIDE1 41BF310167019螺钉SCREW2 42BF31016303448垫片WASHER2 43BF31016253547绷针二孔过线THREAD GUIDE1 44BF310167167夹线螺钉SCREW1 45BF31016137108夹线片TENSION DISC2 46BF31016211388弹簧SPRING1 47BF31016253511绷针小过线THREAD GUIDE1 48BF310164554螺钉SCREW1 50BF31016275034螺母KNOB1 51BF31016835弯针过线轴套BUSHING2十四,打线凸轮部件绷缝系列>32026>十四、打线凸轮部件序号品号CODE名称NAME数量1BF32026BE1401销PIN2 2BF310167009螺钉SCREW3 3BF32026BE1403打线片THREAD GUIDE1 4BF31016005过线片（右THREAD GUIDE1 5BF31016004过线片（左THREAD GUIDE1 6BF32026BE1406复位弹簧SPRING1 7BF32026BE1407打线架扳手FIGHT LINE WRENCH1 8BF32026BE1408轴位螺钉SCREW1 9BF32026BE1409挡块STOP1 10BF32026BE1410打线架BRACKET1 11BF32026BE1411打线架挡圈FIGHT LINE RETAINING RING1 12BF32026BE1412复位弹簧SPRING1 13BF310167023螺钉SCREW1 14BF32026BE1414卡簧片SPRING1 15BF320267018螺钉SCREW1 16BF32026BE1416轴位螺钉SCREW1 17BF32026BE1417打线凸轮LOOPER THREAD TAKE-UP1 18BF310164543螺钉SCREW2 19BF32026BE1419挡圈COLLAR1 20BF32026BE1420轴承6902Z BEARING2 21BF32026BE1421轴承套BUSHING2 22BF310164547螺钉SCREW7 23BF32026BE1423小同步带SMALL TIMING BELT1 24BF32026BE1424小同步轮TIME BELT1 25BF32026BE1425凸轮轴SHAFT1 26BF8004533螺钉SCREW4 28BF320267018螺钉SCREW2 29BF32026BE1429盖板COVER1 30BF32026BE1430凸轮座CAM SEAT1 31BF310167167调压螺钉SCREW1 32BF31016211388夹线簧SPRING1 33BF31016137108夹线片THREAD RETAINER2 34BF32026BE1434过线THREAD GUIDE1 35BF310167079螺钉SCREW1 36BF32026BE1436托板LAYER1 37/波形垫片WASHER2 38BF32026BE1438密封垫CAM GASKET1 39BF32026BE1439盖板COVER1 40/机型牌STICKER141BF310167018螺钉SCREW4 42/柳钉PIN2 43BF32026BE1443护罩SHIELD1 44BF31016275034调压螺母ADJUSTING NUT1 46BF32026BE1446羊毛垫STICKER1Ⅰ15十五,供油部件（1）Ⅰ绷缝系列>32026>十五、供油部件（1）序号品号CODE名称NAME数量1BF32026BE1501喷油管PIPE1 2BF31016255037过油螺钉JOINT SCREW1 3/油管TUBE1 4BF310162001361油管接头JOINT2 5BF31016202199油管夹CLAMP2 6BF32026200152过油螺钉JOINT SCREW2 7BF31016255003铜油管PIPE1 8BF31016240136油毡FELT1 9/大头针PIN1 10BF310164514螺钉SCREW1 11BF31016255021油毡FELT1 12BF31016255005压簧LATCH1 13BF320267018螺钉SCREW1 14/油管套TUBE1 15/油管TUBE1 17/油管TUBE1 18BF31016202199油管夹CLAMP4 19BF32026255099接油盘OIL RELEASE PLATE1 20BF320267018螺钉SCREW2 21BF31016255007喷油管OIL SPLASH PIPE1 22BF310164821螺母NUT1 23/油管TUBE1 24BF31016202199油管夹CLAMP2 25BF3202625509491喷油管OIL SPLASH PIPE1 26BF310162001362油管接头JOINT1 27BF32026200152过油螺钉JOINT SCREW1 28BF31016202199油管夹CLAMP1 29BF32026255100910吸油管OIL DRAIN PIPE1 30BF32026255102吸油管PIPE1 31BF320267017螺钉SCREW1 32/油管TUBE1 33BF141126油管夹CLAMP1 34BF32026240245油棉FELT1 35/油管TUBE1 36/油管TUBE1 37BF320267018螺钉SCREW1 38BF32026255039油管TUBE1 39/油管TUBE1十六,供油部件（2）24绷缝系列>32026>第十六、供油部件（2）序号品号CODE名称NAME数量1BF32026255041油盘OIL RESERVOIR ASSEMBLY1 2BF800202287A油封WASHER1 3BF8005318B放油螺钉SCREW1 4BF310164504螺钉BOLT4 5BF32026255144油盘密封圈O RING1 6BF32026BE1606油泵组件OIL PUMP ASSEMBLY1 7/油泵轴SHAFT1 8/五星轮ROTOR1 9/五星轮ROTOR1 10/五星套ROTOR1 11/油泵盖COVER1 12/螺钉SCREW2 13/螺钉SCREW2 14/油泵蜗轮WORM WHEEL1 15/螺钉SCREW2 16/螺钉BOLT2 17BF31016200152A油管接头JOINT SCREW2 18BF700M156滤油器OIL FILTER1 19BF31016210200螺钉OIL FILTER BRACKET1 20BF31016206431O形圈O RING1 21BF31016210201滤油器盖COVER1 22BF310167021螺钉SCREW3 23/警示标贴FILTER SEAL1 24BF31016200152A1油管接头JOINT1871716十七,硅油盒装置部件绷缝系列>32026>第十七、硅油盒装置部件序号品号CODE名称NAME数量1/上硅油盒组件SILICONE OIL RESERVOIR (UPPER) 1 2BF31016207066上硅油盒SILICONE OIL RESERVOIR (UPPER) 1 3BF31016207067上硅油盒盖CAP1 4/开口销SPRING PIN2 5/木螺钉SCREW2 6BF31016207068硅油棉FELT1 7BF32026BE1707下硅油盒SILICONE OIL RESERVOIR ASSEMBLY1 8BF310167082螺钉SCREW2 9BF32026255107固定架NEEDLE COOLER (LOWER) 1 10BF310167019螺钉SCREW1 11BF32026240247硅油棉FELT1 12/大头针PIN1 13/油管TUBE1 14/油线OIL STRING1 16BF32026BE1716硅油盒挡板SILICONE OIL BOX BAFFLE1 17BF32026BE1717硅油盒上盖SILICONE OIL BOX COVER1十八,油盘托板部件绷缝系列>32026>第十八、油盘托板部件序号品号CODE名称NAME数量2BF310162063381油盘减振垫CUSHION RUBBER4 3BF31016206336螺钉固定头NUT4 4BF31016259000承重板REST BOARD2 5BF310164512螺钉BOLT4 6BF31016206337垫圈WASHER12 7BF700M186连接套CUSHION RUBBER4 8/减震垫套LINER4 9BF310167093螺钉SCREW4 10BF31016206329卡板TREADLE CHAIN GUIDE1 11BF310167027螺钉SCREW2 12BF31016205467减振垫SPACER4 14BF310162063381油盘减振垫CUSHION RUBBER4 15/螺钉组件SCREW (SET)4 16BF32026207073支柱SCREW4 17BF32026207074卡簧RING4 18/垫圈WASHER4 19/弹簧垫圈SPRING WASHER4 20BF320265020螺母NUT4 21BF32026259003TBO皮带护罩BELT COVER1 22/木螺钉SCREW3十九,线架部件绷缝系列>32026>十九、线架部件序号品号CODE名称NAME数量1BF7005M17线架组件(五线)THREAD STAND ASSY.1 2/线架上棒COLUMN PIPE (UPPER) 1 3/线架下棒COLUMN PIPE (LOWER) 1 4/锁紧卡固JOINT1 5/螺钉SCREW2 6/螺母NUT2 7/长过线架BRACKET1 8/短过线架BRACKET1 9/固定板HOLDER2 10/螺钉SCREW2 11/线棒SPOOL PIN5 12/垫片SPRING WASHER5 13/螺母NUT5 14/线托盘SPOOL TRAY5 15/托盘垫SPOOL MAT5 16/线固定套SPOOL RETAINING FIN5 17/棒架BRACKET1 18/螺钉SCREW1 19/螺母NUT1 20/线棒THREAD GUIDE BAR 1 21/螺钉SCREW1 22/螺母NUT1 23/固定器BRACKET1 24/螺钉SCREW1 25/螺母NUT1 26/过线棒THREAD GUIDE BAR 1 27/过线棒THREAD GUIDE BAR 1 28/螺钉SCREW1 29/螺母NUT1 30/长线架BRACKET1 31/短线架BRACKET1 32/固定板HOLDER2 33/螺钉SCREW2 34/过线套THREAD GUIDE5 35/棒冒ROD CAP1 36/垫片WASHER2 37/弹性垫片SPRING WASHER1 38/螺母NUT1二十,缝台部件8-1绷缝系列>32026>二十、缝台部件序号品号CODE名称NAME数量1/销PIN1 2BF310167009螺钉SCREW2 3/垫块BRACKET1 4/螺钉SCREW2 5BF310167022螺钉SCREW2 6/垫片WASHER2 7/缝台座螺钉SCREW1 8BF32026BE0317缝台（组件BED COVER1 9/缝台盖板TOP COVER1 10/螺钉SCREW4 11BF32026BE0320销钉PIN1 12BF31016210025防震垫CUSHION2二十一,02专用件1101311571234152689 14绷缝系列>32026>二十一、02专用件序号品号CODE名称NAME数量1BF32026BE2101缝台组件(02型FRONT COVER ASSEMBLY1 2BF32026BE2102缝台块(02型BED COVER1 3BF32026BE2103挡板座(02型HINGE1 4BF32026BE2104挡板(02型AUXILIARY PLATE (FRONT COVER) 1 5BF32026BE2105挡料片(02型FABRIC GUARD1 6BF32026BE2106缝台小盖板(02型COVER1 7BF32026BE2107支架(02型BRACKET1 8/缝台盖板TOP COVER1 9/缝台支架BED COVER1 10BF310167043螺钉SCREW3 11BF320267017螺钉SCREW2 12BF8007008螺钉SCREW2 13BF310167009螺钉SCREW2 14BF310167043螺钉SCREW1 15BF310167019螺钉SCREW1 18BF3101602BB206460压板WASHER1 19BF310167027螺钉SCREW2 20/压板CLAMP PLATE 1 21/螺钉SCREW2 22/螺钉SCREW1 23/垫片WASHER1 24BF3101602BBTB托盘组件TAPE GUIDE ASSY.1 25/托盘TAPE BASE1 26/垫片WASHER1 27/上棒PIN1 28/下棒TAPE DISC POST1 29/螺钉SCREW1 30/托盘座BRACKET1 31/木螺钉SCREW3 32/螺栓SCREW2 33/弹性垫片WASHER2 34/螺母SPRING WASHER2 35/垫片NUT2 36/短棒PIN2 37/座HOLDER2 38/螺钉SCREW4 39/导棒TAPE GUIDE BAR1 40/螺钉SCREW2 41/螺钉NUT2 42/导棒座HOLDER1二十二,35专用件（1）39绷缝系列>32026>二十二、35专用件（1）序号品号CODE名称NAME数量1BF3202635AB255552曲柄CRANK1 2BF310164547螺钉SCREW2 3BF3202635AB7057螺钉SCREW1 4BF31016240049垫圈WASHER1 5BF889240542A轴套BUSHING1 6BF3202635AB255553螺母NUT1 7BF3202635AB255554曲柄CRANK1 8BF310164547螺钉SCREW1 10BF3202635AB252557A连杆LINK1 11/油线OIL STRING1 12/油线OIL STRING1 13BF3202635AB255077卡板LATCH1 14BF3202635AB7061螺钉SCREW1 15BF3202635AB255555轴SHAFT1 16BF3202635AB230030垫圈WASHER1 17BF3101605306105弹簧SPRING1 18BF3202635AB255546螺母NUT1 19BF3202635AB255549座BRACKET ASSEMBLY1 20BF310164501螺钉螺钉2 21BF3202635AB4502螺钉螺钉1 23BF3202635AB25556491上刀座UPPER KNIFE HOLDER ASSEMBLY 1 24BF310167028螺钉SCREW1 25BF3202635AB257574上刀UPPER KNIFE1 26BF3202635AB7062螺钉SCREW1 27BF3202635AB255560下刀座LOWER KNIFE HOLDER1 28BF3202635AB7030螺钉SCREW1 29BF3202635AB204161A下刀LOWER KNIFE1 30BF3202635AB25555891下刀压板LOWER KNIFE CLAMP ASSEMBLY 1 31BF700S050螺钉SCREW1 32BF3202635AB255615挡板WASTE CHUTE TOP 1 33BF8007012螺钉SCREW2 34BF32026BE2234排料管SUCTION PIPE ASSEMBLY1 35/紧箍HOSE BAND1 36BF32026BE2236固定板LATCH1 37BF9000622螺钉SCREW2 38/气管接头JOINT1 39BF32026BE2239抬牙轴SHAFT1。
交流伺服系统asd(bu)50-55
PMX ASD(B/U)50数控交流伺服系统产品数据手册（V2.2）ASD50-55 ——工业绷缝机数控直驱交流伺服控制器（电机直驱方式传动）；ASB50-55 ——工业绷缝机数控背驮交流伺服控制器（电机背驮安装，同步带传动）。
ASU50-55 ——工业绷缝机数控皮带交流伺服控制器（电机下挂皮带驱动）。
ASD(B/U)50-55PMX ASD(B/U)50-55数控交流伺服控制系统用于工业绷缝设备的驱动控制，可以实现缝制速度的无极控制，配合绷缝机完成各种自动化的缝制任务，采用了伺服控制器的缝制设备能够达到省时、省力、高效、节能的控制效果。
1。
系统型号定义说明：PMX A S D (B/U) 50 - 552。
系统原理框图：3. 功能及特点表：控制器型号PMX ASD(B/U)50马达类型（Motor Type）交流伺服电机(AC Servo Motor)电源电压 (Voltage Range) AC 220±20% V 50/60HZ 输出功率 (Output Power) 550W电机转速(Max. Sewing Speed) 6000rpm最大扭矩 (Max. Torque) 3Nm快捷停针（Nimble Positioning）★停针上/下(Needle up/ Correction) ★软启动 (Soft Start) ★抬压脚 (Presser Foot Lift) ★上下剪线、吸风/膝控★过载保护(Overload Protection) ★毛重 (Weight) 4.5Kg包装尺寸 (Dimension) 385x295x210mm* PMX ASD50带(B)表示背驮。
控制器特性（Servo Controller Features）：1）. 采用小惯量，高速、中扭矩伺服电机，精确的力矩控制使之能适应各种规格绷缝机控制；2）. 一针到位(One Needle Positioning)：无论上下针位，系统将在一针内准确停到位；3）. 停针精度 (Needle Position Accuracy)：±3°；4）. 电磁铁短路保护使电源回路更可靠；5）. 噪音低、振动小、效率高；6）. 软硬件过流保护、软硬件过压/欠压保护使控制器更可靠；7）. 控制器对外转接口防呆设计，使连接可靠安全，不易插错。
绷框画操作指导书
绷框画流水线生产操作工艺流程规范1.0 目的为了确保流水线的安全运行、产品的品质及产量、保持良好的工作状态。
2.0 范围流水线操作人员。
3.0 职责与权限3.1 严格遵守流水线操作规范和生产工艺要求进行操作。
3.2 每天清洁流水线卫生，定期维护保养设备及所有生产用具。
3.3 发现流水线异常要及时汇报，并协同维修人员予以解决。
4.0 内容4.1 生产成品绷框画流水线工序操作。
4.1.1 生产前务必详细阅读生产指导书，切实掌握产品结构及工艺环节，含成品绷框画金样参考，产品生产前首检样品、标签及包装箱贴标样品，通过质检人员检验复核方可投入流水线生产。
4.1.2 初次操作的人员上线前必须经过产品工艺知识培训及相对应的岗位操作工艺培训。
4.1.3 生产过程中流水线如遇电、气源故障或中断，应立即停机，并实施安全保护措施。
4.1.4 生产过程中若遇产品结构、工艺环节、生产原料等问题应立即报告生产主管及线长，及时处理安排。
4.1.5 生产工作完毕后，应关闭电、气源，再关掉总电源停止流水线机器运作。
操作人员应收纳生产工具和产品原料整理及现场所有的清洁工作。
5.0 成品绷框画流水线生产操作及生产工艺要求5.1.4 画面操作工艺操作内容：操作人员按照产品生产工艺要求检查画面符合产品要求后，将合格画面吹枪除尘后放置流水线的操作人员。
操作要求：画面检查如表面局部有异样及时修补后给予放行的操作人员。
如操作过程中有画面不能及时处理，操作人员应将画面合理摆放于产品待判定区域的空置栈板上，以免对画面的二次伤害造成画面报废。
操作人员对岗位生产工具及生产用料、废料做到合理整理收纳。
5.1.6 U型枪、直钉枪、码钉枪操作工艺操作内容：操作人员按照产品生产工艺要求选用（U型枪、直钉枪），如：U型枪使用，按照产品生产工艺要求选用（410、413、416）枪钉型号后，操作人员按照产品工艺要求将画布和画框组合钉装。
操作要求：枪钉钉距合理，画布和画框紧密合封钉装，画面需拉直绷紧，无冒钉，无虚钉。
缝纫机说明指导书
亲爱客户：您好！当你看到这个文献时候，我懂得你在缝纫机使用上遇到了难题，不要着急哈，缝纫机技术含量稍微多些，下面我列出来缝纫机面线穿线办法和底线上线办法和开机前布和线放位置图亲，你一一对照着做这一段话非常实用，协助诸多买家解决了问题：开机前是不是先手动走几步了，穿线时候是不是每个孔都穿过去了，面线每一步穿好用手拉与否顺畅，面线通过松紧调节钮那个地方时候是不是放在2个铁片中间了，装针时候是平面背对着人，此外一种方面是针孔哪里穿线是不是穿反了，尚有一种就是底线轴是不是顺时针方向放进去，尚有一种就是顶针螺丝方向是不是反了，换好一点针和好一点线试试机子，换适合这种布料针试试，厚地方用手转动手轮过去，薄地方电动走过去，面线可以换金属线轴当面线试试。
很核心一种问题，就是穿线，下面先看看背面穿线穿线环节从第一部起，线轴上面盖子最佳不要盖盖话很容易导致线轴比较紧，线轴太紧不容易活动很容易把线扯断，第二个箭头那里，线通过时候要拉一下看看线紧不紧，如果太紧话也是容易断线，要放上去很顺畅才可以，再看看正面穿线环节：注意：穿这个线时要注意线一定要夹在红色箭头所示两个铁片中间。
每一步每一种孔都要传过去，此外，压脚螺丝放法也要注意哦，和图片上同样放法或者把螺丝反过来试试，就是下面铁片在上面，上面铁片在下面。
接下来，就是开机前三个步聚图，亲们要好好对照一下，线和针和布位置哦！第一步就是详细简介怎么带底线亲一方面要打开梭芯盖板，然后把绕有线梭芯放进去，这时候要注意把一根线头露在外面，接着把上线穿好，左手拿住上线线头，右手转动手轮，这样就能很轻松地把底线带上来了哦此外下面我列出常用几种问题解决办法：1.开机没有反映A：一方面转动一下手轮看看会不会动，如果不会动，就是卡线了或者底盘卡住了，把线所有拿下，重新穿线就好了了，或者把线轴和托盘拿出来重新装好，线轴要顺时针放进去；B：如果会动，就考虑是皮带掉了，皮带掉了不要着急，你一手扶着机子，一手活动着把手轮卸下来，如果活动着卸不下来，可以用一种硬物体撬一下手轮，皮带是黑色，然后把皮带装好，在把手轮复位哦，如果皮带装不上，也许是装皮带下面那个小轮子也掉了，先把下面小轮子弄好，然后把上面皮带装好，在把手轮复位哦，C手轮转动机子可以走，如果皮带没有掉，就找几种电池试试，装上电池如果可以动了，就是变压器坏了，换个变压器即可。
电子SX-01绷线机用户手册说明书
Electronic SX-01Stringing MachineUser’s ManualAttention:Please read this manual carefully before operating with the machine.Keep it properly for the aftersales service.Catalogue1. Attentions1.1 Operating attentions 3 1.2 Safe using attentions32. Unpacking and inspection2.1 Components4 2.2 Inspection43. Operating Instructions 54. Mounting a racket 65. Insert a string76. Adjusting the base of the swivel clamp77. Maintance88. Troubleshooting89. Service Guide910. Calibration10Safety precautionsFollowing are fatal informations for your safety, please observe strictly.“” Warning mark – Any information in this manual with a warning mark must beabided by strictly, otherwise there will be danger of the personal safety or could lead to a significant accident.“” Forbidden mark – Any information in this manual with a forbidden mark must be abided by strictly, otherwise there will be danger of the personal safety or could lead to damage of the machine.1.1WarningDo use 220v AC power and the provided cable and plug. Please make sure the power match the machine in the play court.Do not disassemble or change the machine voluntarily, otherwise it will damage the machine or cause serious accidents.Do not use the machine close to volatile or flammable gas.Do keep away from heat, prevent putting the machine under the sun for long time avoiding the plastic and rubber parts become aged.Do contact with local service provider or manufacturer. If the machine has an unusual situation, for example: big noise, strong smog and leakage, please cut the powerimmediately.Do unplug the power plus when the machine is not in use or renew parts.1.2ForbiddenDo not let the kids play with the machine or power equipment.Do not touch the inner parts when the machine is operating or it will cause an accident.Do not let the kids operate the machine when cleaning up interior of the machine, in order to avoid damaging the machine or causing any danger.Do not operate the power or machine switch with barefoot or wet hands.Do not move it during working.Do not clean the surface of the machine with volatile wet cloth.Do not putting it aside in moist or other bad environment.Do not pressing the ascending and descending pounds function in the same time,otherwise it will cause damage to the machine.Do not placing the cable in high temperature or beside the heating.Unpacking and inspectionThe machine is delivered ready assembled.2.1 Components:4x T054 racket frame support2x T071 clamp1x AC power cableSet of Allen wrench2.2 Unpack the machine carefully and inspect the Electronic SX-01 stringing machine for any obvious damage. Check if all parts are included in the carton. If any item is missing or damaged, contact your delivery agent and your sales representative. Retain the original packaging materials for the event that reshipping is required.3. Operating Instructions1.Place the machine on a table or a stand foot.2.On the back side of the electronic tension there is a switch which should bein the ON position for normal operation.3.Turn the power on and a green light flashes and the tension strength appearson the LED display.4.Select the tension scale in kilograms or pounds. The machine is alwaysshipped set to kilogram. The switch for it is between both knob for setting the tension5.For setting the tension use the 2 knobs for rising and reducing the tension.The tension can be set in 0,5 kg steps.Rising the tensionReducing the tension6.The stringing machine has 2 positions:Machine pulls to the selected tensionMachine moves back to the starting position to release the string.7.If the engine doesn’t stop pulling automatically, press the backwardsbutton.8.After stringing turn the machine off.9.Turn the tension on the display down to 10 kilogram the tension in themachine should be as low as possible in the time of not stringing.4. Fixing of the RacketLoosen both mounting stocks, place the four K-shaped side supports into the hole of the side-support arms, in the far outer hole for tennis rackets, in the other hole for badminton and squash. Now place the racket in the middle of the stringing machine. Ensure that the two swivel clamps can reach all of the racket area for stringing.Never apply excessive force or over-tighten the mounting stock locking knobs, this will damage the parts.Tighten now the side support arms and the mounting stock, but be careful not to do this too heavily, that the racket will not be deformed.5. How to put the string into the tension systemFirst place the string over the small reel and then around the big one and place it into the slot and hold the string down. Then push the button to 1 and the machine starts pulling until it has the right tension.6. How to use the Swivel Clamp SystemWhen the clamp falls back into the clamp base, it opens automatically. Alternatively, the quick release can be opened by applying pressure on the release button. A significant improvement to conventional systems is that the clamp base can be adjusted with a rotary screw. The adjustment with an Allen key is no longer necessary.7. Maintenance1.The Electronic SX-01 stringing machine is adjusted and calibrated beforeshipment. Working is easy and relatively maintenance-free.2.Keep the stringing machine always at a dry and safe place. Keep it awayfrom dust, grease, moisture and any type of heat.3.Clean the dust and other dirt with a soft cloth or brush.4.Water should never come inside the machine!5.Do not use liquid cleansers, abrasive cleaners or aerosol cleaners.e fine emery cloth to remove the wax buildup from the jaws of theclamps and the string gripper.7.Do not uses sandpaper to remove the wax buildup; it will destroy thespecial finishing.8.Do not lubricate the tracks of the turntable.9.Do not use penetrating oils to clean or to lubricate.10.C heck the clamps often to be sure that they hold the string properly. I notadjust them as shown before.11.R eset the tension setting to 10 kilograms after stringing.8. TroubleshootingThe power light does not shine and the electronic part does not do anything.Be sure the power switch is in “on” position.Check that the power cord is properly installed.Check the fuse. Turn off the power switch and unplug the power cordfrom the wall outlet before checking the fuse. The fuse housing is next to the power switch.Check the wall outlet with another electronic equipment.The string clamp does not hold the string:Clean the jaws of the string clamp.Adjust the clamp on the top by turning the wheel and / or using an allen wrench for Vernier adjustment.The string slips through the string gripper:Clean the string gripper, like described before.The clamp does not move smoothly or can not be fixed:Clean the tracks of the turntable.Adjust the swivel clamp base per instruction.The tension pulling is not correct:Calibrate the machine.Is the string not fixed in the clamp?Is the clamp base moving?10. Service GuideService noticeIf there is problem during the using time, please call our service hotline or send an email. Please do provide us: bar code or detailed order/consignee and the date of purchase.11. CalibrationThe machine is calibrated with an electronic Tension calibrator, if you have only a mechanic one, please be sure that it is not too old otherwise the spring inside will give you wrong results.1.Set the tension to 30 kg2.press the KG/LB continual until the LCD show 0.00kg3.fix a tension calibratorPage 114.press right button for starting stringing the line5. after pressing this button the display switches to 20,5kg, now push theright button again as long as the multimeter (tension calibrator) is 30kgs, then press the KG/LB button and ---OK-----loose the line---finish! (no matter what is shown on the display of the engine!)。
缝纫机使用说明书
电脑缝纫机
使用说明书
安全须知
当使用缝纫机时，必须遵守基本安全注意事项，这些事项包括：
使用之前请务必阅读使用说明书。
危险 - 为了降低触电的危险：
1. 缝纫机在无人看管时，切勿将电源线插头插入电源插座。使用后和清洁前请务必从电源插座中 拔出缝纫机的电源线插头。
缝纫机穿线 ........................................................................................................................ 11
梭芯绕线 ...........................................................................................................................................................................11 底线穿线 ...........................................................................................................................................................................14 面线穿线 ...........................................................................................................................................................................16 拉起底线 ...........................................................................................................................................................................19
四针六线绷缝机维修手册
111 昭
图 12
第八页
弯 针 的调节
正 确位置 : 针尖 与最 左 当 弯 针 行至 最 左边 , 弯 3 / 1 6 " ( 4离 ( 图 m ) 距 .8m 边 的 针 之 中心 有 1续 ) °
调节方法 :
动 ⒕ 9移 弯针套 至 松 掉 螺 丝A ( 图 ) 正 确位 置 。
弯 针 与 针 的 间隙
彐 卩 18
姻 ・ ・ο 7 m m ψ ) 叨
笫 十页
调节 针 距
L 可 这 ″ 器 以 调节 针 距 由1 时 — I I。 P。。 P。 10针 16午 至 卜 (10S。 16S。)° 调节 方 法 : 1 松 旋 开 盖 孔 螺 丝E ( 图 9 ) 及 1 动连 掉 螺 丝A ( 图 9 ) , 移 杆 向 上 动 是 增 加 针 数 , 移 连 杆 向下 是 减 少 针 数 。收 紧螺 丝A 及装 回 盖 孔 螺丝 E 。
弯针 与针 的同步
正确 位置 : 1 ) 袈 中间 的两 根 针 ° 安 2 ) 检 针 柱 的 高 度 及 弯针 与针的距 离 ( 3 / 18 m m ) 是 确 ( 参 查 6",4。 否正 考 弯 针 的调 节 ) 。
/
ω 转 动 手 轮 使 针 柱 降 至 最 低 , 然 回升% 2 " ( 4 . o m m ) 及 后 安 装一个 轴 环 , 固 针柱在这位置 ° 定 θ 如 弯针 与针 的 同步 动作是 正 确 时 , 不 管是顺 时针 的 方 向转动手 轮 或反 时针 的 方 向转动手 轮 9 弯 针与直针 的 位置 都是相 同 °(Π 女 图8 )
当针 下 降 至 针 板 孔 时 , 若 现4 根 发 针 不 是 在 针 板 孔 的 中 心 位 置 时 (如 图 4 ) ,需 要调 节下 臂 了 ° 便
常用缝制工具及其使用方法
常用缝制工具及其使用方法关键信息项：1、缝制工具名称2、工具用途3、工具使用步骤4、工具保养方法5、注意事项11 缝制工具概述111 缝制工具是进行缝纫活动不可或缺的物品，正确选择和使用缝制工具对于提高缝纫质量和效率至关重要。
112 常见的缝制工具包括剪刀、针线、缝纫机、顶针、尺具等。
12 剪刀121 用途裁剪布料、线头以及各种缝纫相关的材料。
122 使用步骤握住剪刀手柄，将需要裁剪的部分放置在刀刃处，按照预定的线条进行裁剪，注意裁剪时要保持平稳和准确。
123 保养方法每次使用后，用干净的布擦拭剪刀刀刃，去除杂物和线头。
避免剪刀接触水或潮湿环境，以防生锈。
定期使用润滑油保养剪刀的活动部位。
124 注意事项不要用剪刀剪过硬或过厚的物品，以免损坏刀刃。
使用时要注意安全，避免意外伤害。
13 针线131 用途用于缝合布料、修补衣物等。
132 使用步骤选择合适的线和针，将线穿过针孔，在线尾打结。
将针穿过布料，按照需要的针法进行缝合。
133 保养方法存放针线时要保持干燥，避免线受潮或缠绕。
针使用后要妥善存放，防止刺伤。
134 注意事项选择与布料相匹配的针线，以确保缝合效果。
使用针时要小心，避免扎伤手指。
14 缝纫机141 用途快速高效地进行大面积的布料缝合。
142 使用步骤安装好缝纫机配件，如针、压脚等。
将布料放置在合适位置，调整线张力和针距。
踩下踏板，控制缝纫机的速度和方向进行缝合。
143 保养方法定期清理缝纫机表面和内部的灰尘、线头。
给活动部件添加润滑油，检查皮带的松紧度。
144 注意事项在使用前熟悉缝纫机的操作说明，遵循安全规范。
不要在缝纫机运行时伸手去调整布料，以免受伤。
15 顶针151 用途在手工缝纫时，帮助推送针穿过较厚的布料，保护手指。
152 使用步骤将顶针戴在手指上，顶针的凹面朝向指尖，用顶针的顶部推动针穿过布料。
153 保养方法清洁顶针，避免沾染油污和污渍。
154 注意事项选择合适尺寸的顶针，确保佩戴舒适且能有效发挥作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绷缝系列使用说明书 V1.0
1.安全上的注意事项
使用前请详细阅读本技术资料与所搭配的缝制机械说明书，配合正确使用。
1.1 (1)电源电压与工作频率：请遵照马达与控制箱铭牌所标之规格。
(2)电磁波干扰：请远离高频磁波机器或电波发射器等，以免所产生的电磁波干扰本驱动装置因而发生错误动作。
(3)接地：为防止杂讯干扰或漏电事故，请做好接地工程（包括缝纫机、马达、控制箱、定位器）。
1.2 拆卸马达或控制箱时，勿带电拔插；控制箱里面有危险高压电，所以关闭电源后要等1分钟以上方可打开控制箱盖。
1.3 为保证人身安全，请在维修机械或进行穿针作业时关闭电源。
1.4
这个标示符号表示机器安装时，如有错误恐会伤害到人体或机器会受到损坏。
所以机器方面有危险性的地方会有此标志。
这个标志符号表示有高压电等，电气方面有危险性的地方会有此标志。
1.5本装置保证在正常工作情况且无人为失误的操作下，保修期为一年。
2.机箱操作面板使用说明
机箱操作面板布局如图所示 2.1缝纫功能设定
机箱操作面板的默认设定模式，
通过按键1234和数码管abcd 可以分别设定 针位、剪线、前固缝、后固缝选择。
1：针位选择 a ：0 上针位；1 下针位 2：剪线选择
b ：0 不剪线；1 剪线
3：前固缝选择 c ：0无；1 AB 双固缝；2 ABAB 四固缝 4：后固缝选择 d ：0无；1 CD 双固缝；2 CDCD 四固缝 2.2功能参数设定
在缝纫功能设定模式即机箱操作面板的默认模式下，长按P 键进入功能参数设定状态。
数码管abcd 显示参数值，通过按键34修改；数码管ef 显示参数编号，通过按键12修改，同时保存上一参数的值。
按P 键退出参数设定模式，并保存当前参数值。
按键1234短按每次变更，长按可连续快速增减。
（注：系统运行时无法进入参数设定模式；进入参数设定模式除非退出否则系统无法运行。
具体参数见双针机系统参数表。
） 2.3系统监控状态
机箱操作面板默认模式下，按P 键后同时按下键1进入此界面。
数码管abcd 显示监控值；数码管ef 显示
4.系统参数表：
BEN ：绷缝机 BEN2:小筒绷缝机 BAO:包缝机 PIN:拼缝机
5.随机附件包
-1- -2-
当系统检测到有故障时，系统停止运转，同时机箱操作面板显示故障代码。
数码管abcd 显示故障编号。
具体的故障见故障代码列表。
注意：1.缝纫动作异常（速度、电磁铁动作异常等）：进入监控界面查看机型是否正确。
2．翻抬故障E501时：确定开关检测是否正常，临时使用可更改P-28参数。
3．若以上故障按检查项目不能排除，请寻求技术支持。
