光电耦合器原理及使用
光电耦合器作用和原理
光电耦合器作用和原理光电耦合器（Optocoupler）是一种光学器件，具有隔离性、放大性、线性性、稳定性等特点，广泛应用于电子电路中。
它主要由光发射器、光接收器、隔离层和输出级组成。
光电耦合器的作用是将输入信号转换成光脉冲信号，并通过隔离层隔离与输出№级，同时光脉冲信号被接收器转换为输出信号，从而实现输入输出信号的隔离和传输。
光电耦合器可以起到电气隔离和信号转换的作用，为电子电路提供安全可靠的保护。
同时，光电耦合器还可以提高电路的抗干扰能力和共模抑制比。
光电耦合器的原理是光电效应。
当有光照射到半导体材料上时，根据光电效应，半导体中一部分电子被激发，从而电子从价带跃迁至导带，形成空穴和电子对，从而产生光生载流子。
当半导体中有足够的轻子和空穴，光生载流子迅速扩散和漂移，并在光电接收器结构内的pn结区域结合产生电流。
光电接收器的输出信号与输入光发射器的输入信号一致。
光电耦合器的使用步骤如下：1.根据电路的需求选择合适的光电耦合器，包括光电器件类型、隔离电压等参数。
2.接线时应注意输入端和输出端的电极连接，一般采用直插式或SOP引脚式连接。
3.在电路中正确接入光电耦合器，将输入端连接到输入信号源，输出端连接到需要控制的电路中。
4.在电路通电前，应先检查光电器件的极性和隔离性能是否正确，以免引起损坏。
5.对于高频信号输入，需注意进行匹配和阻抗调节，以保证输入和输出信号传输的准确和稳定。
总之，光电耦合器是一种重要的光学器件，在现代电子电路中广泛应用。
它通过光电效应将输入电信号转换为光信号，隔离并放大信号，提高电路的抗干扰能力和共模抑制比，保证了电路的稳定性和可靠性。
同时，使用光电耦合器还可以避免电路中的接地问题和供电噪音问题。
什么是光电耦合器-其原理作用是什么
什么是光电耦合器?其原理作用是什么光电产品是我们现代生活中必不可少的一种设备，它为我们的生活带来了诸多的便利。
光电产品能够正常的使用，是离不开光电器件的。
光电耦合器就是这样一种非常重要的光电器件。
但是，小编相信绝大多数读者朋友都不是很了解光电耦合器的原理和作用，下面小编就为大家详细介绍光电耦合器的相关知识，希望带领大家了解这种器件的原理和作用。
光电耦合器简介什么是光电耦合器呢?它是一种以光为主要媒介的光电转换元件，它能够实现由光到电、再由电到光的转化。
光电耦合器又叫光电隔离器。
它能够对电路中的电信号产生很好的隔离作用，特别是在照明的电路中，它更是能够有效地保护电路和导线，使光信号和电信号互不干扰，各自进行工作，确保了电源和光源各自的正常有序工作，具有较好的电绝缘能力和防干扰能力。
生活中常见的光电耦合器有很多种类，如光电二极管、三极管，光敏电阻、光控型晶闸管，这些都属于很不错的光电耦合器。
光电耦合器原理那么光电耦合器的工作原理是什么呢?要了解光电耦合器的原理，首先就要了解它的组成部分。
光电耦合器主要是由两部分组成，分别是发光源和受光器，这两部分的元件都同时处于一个密闭的空间中，而且彼此之间都是用绝缘的透明壳体隔离。
电流工作的方式是以发光源的接线口为输入端，电流从这里进入。
以受光器的接线口为输出端，电流从这里输出。
当电流进入到发光源中，发光的元件受到电流作用发光，而且光的亮度会因为输入电流的大小而改变。
当光照到受光器上，受光器发生反应，电流从这里输出就会成为光电流。
那么什么是光电流呢?它是同时具有光电特性的信号，当这种信号传播到受光器上，受光器就会根据光电流的光照强度输出对应大小的电流，这些电流再回到电路中，就会形成一。
光电耦合器的工作原理以及应用
光电耦合器的工作原理以及应用1. 工作原理光电耦合器（Optocoupler）是一种能够将输入端和输出端电气信号进行隔离的装置。
它由发光二极管（LED）和光敏三极管（Phototransistor）构成。
当输入端加上电压时，LED发出光信号，该光信号被光敏三极管接收后产生电流。
这种光电耦合的原理实质上是一种光控转换和能量传递的过程。
具体工作原理如下： 1. 输入端的电流通过限流电阻（Rx）流过发光二极管，使其发出一定功率的光信号。
2. 光信号经传输介质到达光敏元件，并激发出光敏元件的电子。
3. 光敏元件将光信号转换为电流信号，并通过输出端引出。
2. 主要构成部分光电耦合器的主要构成部分包括以下几个方面： - 发光二极管（LED）：将输入电流转换为光信号。
- 光敏三极管（Phototransistor）：将接收到的光信号转换为电流信号。
- 传输介质：用于将光信号从发光二极管传递到光敏三极管。
- 封装结构：提供外部环境下的物理保护和隔离。
3. 应用领域光电耦合器具有隔离、调制和数传等特点，广泛应用于以下领域：3.1 工业自动化控制系统光电耦合器在工业自动化控制系统中起到隔离和信号调制的作用。
它能够将电气信号转换为光信号并进行隔离，防止输入端的噪声、干扰等影响输出端的稳定性。
常见的应用包括： - PLC（可编程逻辑控制器）输入/输出模块 - 隔离式继电器输出模块 - 工业通信接口隔离3.2 通信设备光电耦合器在通信设备中用于隔离输入和输出信号，避免信号干扰和电气故障。
通信设备中常用到的应用包括： - 光纤调制解调器（光猫） - 光电耦合器串并转换器 - 光电耦合器隔离阵列模块3.3 医疗设备光电耦合器在医疗设备中起到信号隔离和电气保护的作用。
它能够将信号从控制电路隔离，确保患者和医护人员的安全。
常见的应用有： - 医疗设备输入/输出模块 - 医疗设备控制系统 - 医疗器械接口隔离3.4 电力电子设备光电耦合器在电力电子设备中用于信号隔离、电气保护和触发控制。
光电耦合器的原理及应用
光电耦合器原理及应用随着半导体技术和光电子学的发展，一种能有效地隔离噪音和抑制干扰的新型半导体器件——光电耦合器于1966年问世了。
光电耦合器的优点是体积小、寿命长、无触点、抗干扰能力强、能隔离噪音、工作温度宽，输入输出之间电绝缘，单向传输信号及逻辑电路易连接等。
光电耦合器按光接收器件可分为有硅光敏器件（光敏二极管、雪崩型光敏二极管、PIN光敏二极管、光敏三极管等）、光敏可控硅和光敏集成电路。
把不同的发光器件和各种光接收器组合起来，就可构成几百个品种系列的光电耦合器，因而，该器件已成为一类独特的半导体器件。
其中光敏二极管加放大器类的光电耦合器随着近年来信息处理的数字化、高速化以及仪器的系统化和网络化的发展，其需求量不断增加。
工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。
基本工作特性（以光敏三极管为例）A、共模抑制比很高在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。
B、输出特性光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。
当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。
IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。
C、光电耦合器可作为线性耦合器使用。
在发光二极管上提供一个偏置电流，再把信号电压通过电阻耦合到发光二极管上，这样光电晶体管接收到的是在偏置电流上增、减变化的光信号，其输出电流将随输入的信号电压作线性变化。
光电耦合器也可工作于开关状态，传输脉冲信号。

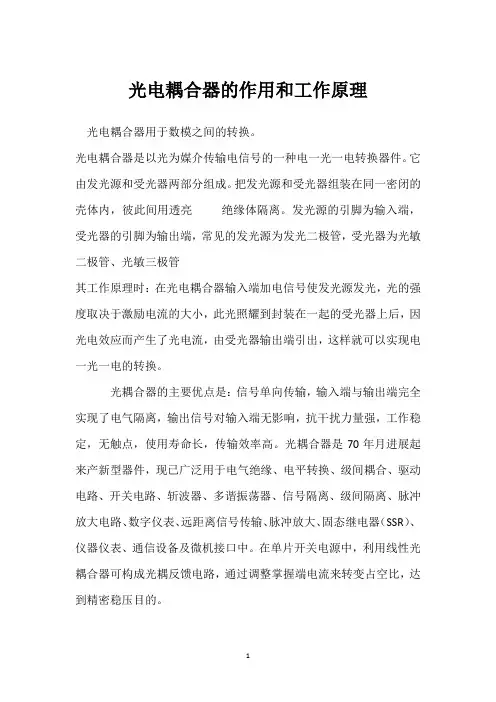

光电耦合器的作用和工作原理
光电耦合器的作用和工作原理光电耦合器用于数模之间的转换。
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透亮绝缘体隔离。
发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照耀到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。
光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰力量强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年月进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调整掌握端电流来转变占空比，达到精密稳压目的。
在光耦电路设计中，有两个参数经常被人忽视，需要非常留意，一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。
而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特殊留意不要超过反向电压。
如，在使用沟通脉冲驱动LED时，需要增加爱护电路。
另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。
光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同打算了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。

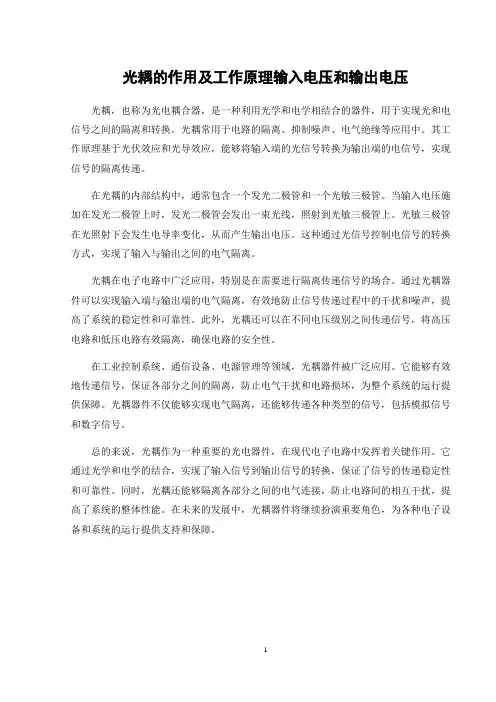

光耦的作用及工作原理输入电压和输出电压
光耦的作用及工作原理输入电压和输出电压光耦，也称为光电耦合器，是一种利用光学和电学相结合的器件，用于实现光和电信号之间的隔离和转换。
光耦常用于电路的隔离、抑制噪声、电气绝缘等应用中。
其工作原理基于光伏效应和光导效应，能够将输入端的光信号转换为输出端的电信号，实现信号的隔离传递。
在光耦的内部结构中，通常包含一个发光二极管和一个光敏三极管。
当输入电压施加在发光二极管上时，发光二极管会发出一束光线，照射到光敏三极管上。
光敏三极管在光照射下会发生电导率变化，从而产生输出电压。
这种通过光信号控制电信号的转换方式，实现了输入与输出之间的电气隔离。
光耦在电子电路中广泛应用，特别是在需要进行隔离传递信号的场合。
通过光耦器件可以实现输入端与输出端的电气隔离，有效地防止信号传递过程中的干扰和噪声，提高了系统的稳定性和可靠性。
此外，光耦还可以在不同电压级别之间传递信号，将高压电路和低压电路有效隔离，确保电路的安全性。
在工业控制系统、通信设备、电源管理等领域，光耦器件被广泛应用。
它能够有效地传递信号，保证各部分之间的隔离，防止电气干扰和电路损坏，为整个系统的运行提供保障。
光耦器件不仅能够实现电气隔离，还能够传递各种类型的信号，包括模拟信号和数字信号。
总的来说，光耦作为一种重要的光电器件，在现代电子电路中发挥着关键作用。
它通过光学和电学的结合，实现了输入信号到输出信号的转换，保证了信号的传递稳定性和可靠性。
同时，光耦还能够隔离各部分之间的电气连接，防止电路间的相互干扰，提高了系统的整体性能。
在未来的发展中，光耦器件将继续扮演重要角色，为各种电子设备和系统的运行提供支持和保障。
1。
光电耦合器的工作原理及作用
光电耦合器的工作原理及作用光电耦合器，这名字听起来挺高大上的，但其实它的工作原理和作用可简单多了。
想象一下，如果电子设备是一个大家庭，光电耦合器就是家庭中的调解员。
它的任务是让不同的“成员”之间能够顺畅交流，同时又不让它们“打架”。
这可不是小事，尤其是在电压和电流的“性格”不合的时候。
光电耦合器到底是怎么做到这一点的呢？简单来说，它利用光信号来传递信息。
你可以把它想象成一个小小的灯泡，发出光来代替电流。
电流通过发光二极管（LED）变成光信号，再通过光敏元件（通常是光电晶体管）把光信号重新变回电流。
就像一个双语翻译员，把不同语言的对话翻译得流畅无比。
这样一来，无论是高电压的设备还是低电压的设备，都可以放心地“交流”，互不干扰。
而且光电耦合器可不止是在电气工程领域好使，它在很多地方都大展拳脚，比如家电、自动化设备、甚至医疗仪器。
想想那些让人眼花缭乱的电子产品，光电耦合器在背后默默地支持着，真的是个“隐形英雄”。
如果没有它们，很多设备可能就没法正常工作，真是让人想想就心惊胆战。
说到作用，它最重要的一点就是隔离。
这个隔离可不是说要把人和人隔开，而是电流之间的隔离。
你知道的，有些设备在工作时电压很高，万一不小心“放电”了，其他设备可就惨了。
所以，光电耦合器就像个保护罩，能有效防止高电压对低电压设备造成损害。
想象一下，如果你有一个调皮的小孩在家里，光电耦合器就像一个温柔的看护者，既保护了小孩，也让大人能安心工作，真是一举两得。
在实际应用中，光电耦合器的种类也不少。
比如，有些是用于信号传输，有些则用于开关控制。
不同的用途就像不同的工具，各有各的妙用。
如果把光电耦合器比作一个厨师，那么信号传输就是它的“主菜”，开关控制则是“配菜”，每道菜都有自己的特色，但又能相互搭配，给人一种美妙的味觉享受。
不过，光电耦合器也不是没有缺点。
虽然它的隔离效果好，但在高速信号传输时，可能会出现延迟。
这就像你跟朋友聊天，如果对方总是慢半拍，那交流可就不那么顺畅了。
光电耦合器的管脚图及工作原理
光电耦合器的管脚图及工作原理光电耦合器的作用及工作原理光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“0”。
若基极有引出线则可满足温度补偿、检测调制要求。
这种光耦合器性能较好，价格便宜，因而应用广泛。
图一最常用的光电耦合器之内部结构图三极管接收型4脚封装图二光电耦合器之内部结构图三极管接收型6脚封装图三光电耦合器之内部结构图双发光二极管输入三极管接收型4脚封装图四光电耦合器之内部结构图可控硅接收型6脚封装图五光电耦合器之内部结构图双二极管接收型6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。
（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。
（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。
因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
