肋形结构及刚架结构
第一章刚架桥的主要类型及构造特点第一节概述

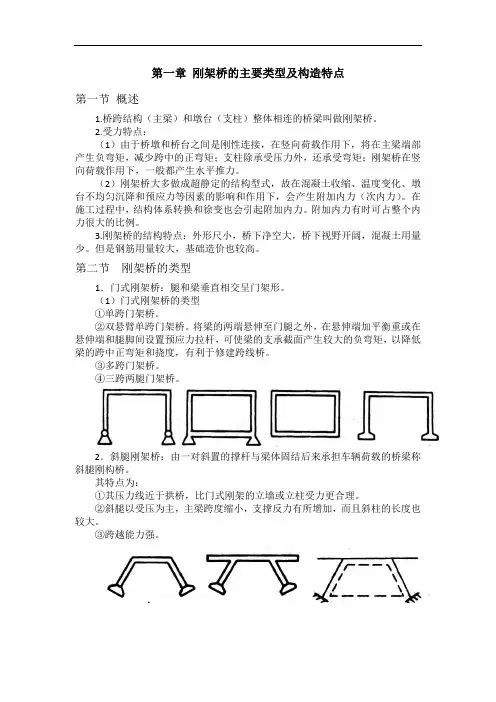

第一章 刚架桥的主要类型及构造特点第一节 概述1.桥跨结构（主梁）和墩台（支柱）整体相连的桥梁叫做刚架桥。
2.受力特点：（1）由于桥墩和桥台之间是刚性连接，在竖向荷载作用下，将在主梁端部产生负弯矩，减少跨中的正弯矩；支柱除承受压力外，还承受弯矩；刚架桥在竖向荷载作用下，一般都产生水平推力。
（2）刚架桥大多做成超静定的结构型式，故在混凝土收缩、温度变化、墩台不均匀沉降和预应力等因素的影响和作用下，会产生附加内力（次内力）。
在施工过程中，结构体系转换和徐变也会引起附加内力。
附加内力有时可占整个内力很大的比例。
3.刚架桥的结构特点：外形尺小，桥下净空大，桥下视野开阔，混凝土用量少。
但是钢筋用量较大，基础造价也较高。
第二节 刚架桥的类型1．门式刚架桥：腿和梁垂直相交呈门架形。
（1）门式刚架桥的类型①单跨门架桥。
②双悬臂单跨门架桥。
将梁的两端悬伸至门腿之外，在悬伸端加平衡重或在悬伸端和腿脚间设置预应力拉杆，可使梁的支承截面产生较大的负弯矩，以降低梁的跨中正弯矩和挠度，有利于修建跨线桥。
③多跨门架桥。
④三跨两腿门架桥。
2．斜腿刚架桥：由一对斜置的撑杆与梁体固结后来承担车辆荷载的桥梁称斜腿刚构桥。
其特点为：①其压力线近于拱桥，比门式刚架的立墙或立柱受力更合理。
②斜腿以受压为主，主梁跨度缩小，支撑反力有所增加，而且斜柱的长度也较大。
③跨越能力强。
3．V形墩刚架桥:为减少支柱肩部的负弯矩峰值，将支柱做成V形墩形式。
内部高次超静定，外部接近连续梁。
4．带拉杆刚架桥：为方便采用悬臂施工，并且减少跨中正弯矩和挠度值，做成两端带拉杆的结构形式，施工时可在端部临时压重。
5．T形刚构：T形刚构桥是一种具有悬臂受力特点的梁式桥，最早采用钢筋混凝土结构。
由于钢筋混凝土梁式结构承受负弯矩，顶面裂缝不可避免，因此钢筋混凝土T形刚构不可能做成很大的跨径。
而预应力混凝土T形刚均可直接采用悬臂施工法，从20世纪50年代产生以来，预应力混凝土T形刚构得难了迅速发展。
9肋形结构及刚架

➢ 上部构造钢筋要求： 直径不宜少于 8 mm，间距不宜大于 200mm。 沿板的受力方向的上部构造钢筋，截面面积不宜小于
该方向跨中受力钢筋截面面积的1/3。
❖ 板与主梁交界处钢筋配置： ➢ 板与主梁肋连接处会产生负弯矩，计算时没考虑。在 与主梁连接处板顶，沿与主梁垂直向配附加钢筋。
支座边缘的弯矩M：
M
Mc
V0
b 2
V0 ——支座边缘处的剪力，近似按单跨简支梁计算； b ——支承宽度。
9.2.4 单向板肋形结构考虑塑性内力重分布的计算
9.2.4.1 结构塑性铰及塑性内力重分布
❖ “塑性铰”。
❖ 理想铰与塑性铰的区别： ➢ 理想铰能自由转动但不能传递弯矩；
➢ 塑性铰能承担弯矩Mu，只在Mu下转动，不能反向转动；
➢ 主梁横向布置，次梁纵向布置 优点： 横向抗侧移刚度大； 房屋的整体性较好。 采光有利。 ➢ 主梁纵向布置，次梁横向布置 优点： 增加了室内净空； 可集中通风。
缺点：房屋的横向刚度较差；次梁支承在窗过梁上限制了窗 洞的高度。 ➢ 只布置次梁，不设主梁
适用于有中间走道的砌体承重的混合结构房屋。
2、梁格布置应求得经济和技术上的合理
a——不同支承和不同板跨比lx／ly弯矩系数； lx——板的跨长； p——双向板上的均载。
9.3.2.2连续双向板的计算 连续板简化为单块板计算。
1、跨中最大弯矩
➢ 最不利荷载布置可简化为满布的p'和一上一下作用的p''。
p' =g+q／2，p''＝q／2。
➢ p'作用下中间支座固定；
p ''作用下中间支座简支。
混凝土结构：3-1单向板肋形结构板的设计
(a)
(b)
(c)
图4－14 板上部钢筋的锚固长度
(a) 简支板; (b) 与梁整浇但按简支设计；(c) 嵌固板
分布钢筋
构
嵌入墙内的板边附加钢筋
造
钢
垂直于主梁的板面附加钢筋
筋
板内孔洞周边的附加钢筋
① 分布钢筋
（a）垂直受力钢筋的方向布置分布钢筋，承受单向板沿 长跨方向实际存在的一些弯矩,单向板中分布钢筋的截面面积不 应小于上受力钢筋截面面积的 15%（集中荷载时为25%）； 分布钢筋的间距不宜大于250mm，直径不宜小于6mm； 当集中荷载较大时，间距不宜大于200mm。
（一）计算简图的确定
1.计算跨度与跨数
整体式单向板肋形结构是由板、次梁和主梁整体浇筑在 一起的梁板结构。设计时要将其分解为板、次梁和主梁分别 进行计算。
在内力计算之前，先画出计算简图，表示出板、梁的跨 数，支座的性质，荷载的形式、大小及其作用位置和各跨的 计算跨度等。
返回
连续板的弯矩计算跨度l0为相邻两支座反 力作用点之间的距离。按弹性方法计算
直径不小于8mm; 面积不应小于受力钢筋截面面积的1/3， 伸入板中的长度从肋边算起每边不小于板l/4。
图 4-16 板中与梁肋垂直的构造钢筋
1—主梁； 2—次梁； 3—板的受力钢筋； 4—间距不大于200mm、直径不小于6mm的构造筋
④ 板内孔洞周边的附加钢筋
板中孔洞削弱板的整体作用。在孔洞周围应予以加强。 （a）当b或d（b为垂直于板的受力钢筋方向的孔洞宽度，d 为圆孔直径）小于300mm，并小于板宽的1/3时，可不设附加钢 筋，只将受力钢筋间距作适当调整，或将受力钢筋绕过孔洞边， 不予切断。 （b）当b或d=300～1000mm时，应在洞边每侧配置附加钢 筋，每侧的 附加钢筋截面面积不应小于洞口宽度内被切断钢筋截面面积的 1/2，且不小于2Ø10的钢筋； 当板厚大于200mm时，宜在板的顶、底部均配置附加钢筋。
