发电厂继电保护整定计算及定值管理系统的研制
继电保护整定计算系统研究
继电保护整定计算系统研究继电保护是电力系统中的一项重要技术，其主要功能是对电力系统中的异常情况进行检测，并采取相应的保护动作，以保证电力系统的安全与稳定运行。
整定计算是继电保护系统设计与调试中的一项重要任务，其目的是根据系统参数和保护要求，确定继电保护设备的触发条件和保护动作相关参数，以达到对电力系统进行有效保护的目标。
继电保护整定计算系统是一种用于辅助设计继电保护的计算机软件系统，通过输入电力系统的参数、保护要求以及故障情况等信息，进行相应的计算和分析，以得到合适的整定参数。
该系统通常包括以下几个方面的功能：1. 参数输入：用户可以输入电力系统的各种参数，包括电源电压、故障电流、线路参数等。
用户还可以输入保护要求，如触发条件、保护区间等。
2. 整定计算：系统根据输入的参数和要求，进行相应的计算，包括相位计算、时间计算等。
计算的结果可以用于后续的保护设备整定过程。
3. 故障分析：系统能够根据输入的故障情况，进行分析并给出相应的警报或建议。
这可以帮助用户了解电力系统中可能存在的故障情况，并进行相应的修复与整定。
1. 整定算法研究：进一步深入研究继电保护的整定原理和方法，包括各种保护类型的整定算法，如过流保护、差动保护等。
通过对整定算法的研究，可以提高整定计算系统的准确性和可靠性。
2. 系统优化设计：针对整定计算系统的功能和性能需求，进行系统优化设计，包括界面设计、计算算法的优化、计算结果的可视化等。
通过系统优化设计，可以提高整定计算系统的易用性和效率。
3. 故障分析研究：研究继电保护系统中故障的原因和分析方法，包括故障的检测与诊断、故障等级的划分等。
通过故障分析研究，可以提高整定计算系统对故障的判断和处理能力。
4. 数据共享与标准化：研究继电保护数据的共享与标准化问题，包括数据格式的统一、数据接口的制定等。
通过数据共享与标准化，可以提高不同系统之间的互操作性和数据的可靠性。
继电保护整定计算系统的研究对于保障电力系统的安全与稳定运行具有重要意义。
地区电网继电保护整定计算与管理系统的开发的开题报告
地区电网继电保护整定计算与管理系统的开发的开题报告一、研究背景随着电力系统的迅速发展，电网安全与稳定性日益受到重视，在电力系统中，继电保护的作用至关重要。
继电保护是保障电力系统正常运行的重要环节，主要用于检测电力系统的故障，对故障局部进行自动隔离，保证电力系统的安全可靠运行。
电力系统中，继电保护系统的整定计算和管理起着至关重要的作用。
如何进行继电保护整定计算和管理是电力系统中的关键问题之一，传统的手工计算和管理方法效率低下，难以满足现代电力系统的要求。
为了提高继电保护整定计算和管理的效率和精度，开发一款地区电网继电保护整定计算与管理系统势在必行。
二、研究目的本研究的目的是开发一款地区电网继电保护整定计算与管理系统，通过信息技术手段提高整定计算和管理效率，实现继电保护系统的高效运行，保证电力系统的安全可靠运行。
三、研究内容1. 设计地区电网继电保护整定计算与管理系统的整体结构和功能模块。
2. 构建地区电网继电保护整定计算与管理系统的数据库，并对数据库进行有效的规划和管理，实现数据的快速查询和更新。
3. 研究现有继电保护整定计算和管理方法，基于MATLAB和基于SVPWM 算法的继电保护整定计算方法，并在地区电网继电保护整定计算与管理系统中实现。
4. 设计系统的运行流程和操作界面，保证用户友好性。
5. 对系统进行集成测试和性能测试，确保系统的操作稳定性和准确性。
四、研究意义1. 提高地区电网继电保护整定计算和管理的效率和精度，保证电力系统的安全可靠运行。
2. 推广并应用新技术和方法，为电力工业的创新发展做出贡献。
3. 研究开发新型的继电保护整定计算与管理系统，为整个电力系统的自动化发展提供支持和帮助。
五、研究方法1. 采用信息技术手段，基于MATLAB和SVPWM算法研究并实现地区电网继电保护整定计算与管理系统。
2. 进行综合分析和比较分析，确定系统的设计方案，并进行系统的集成测试和性能测试。
3. 实现数据的快速查询和更新，并保证用户友好性和操作便捷性。

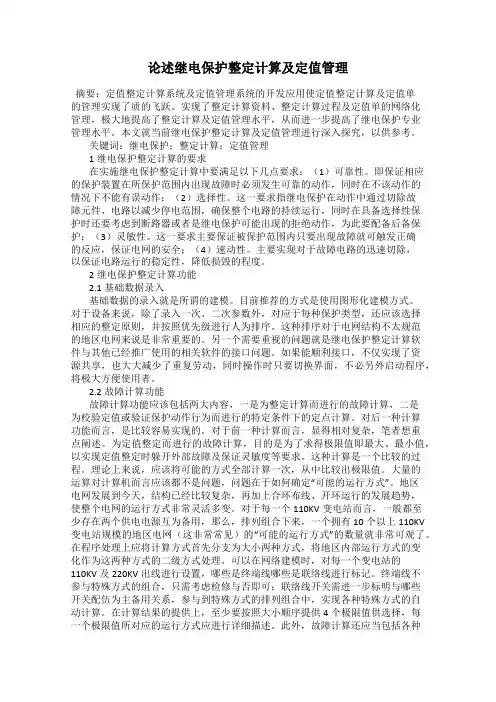

论述继电保护整定计算及定值管理
论述继电保护整定计算及定值管理摘要：定值整定计算系统及定值管理系统的开发应用使定值整定计算及定值单的管理实现了质的飞跃。
实现了整定计算资料、整定计算过程及定值单的网络化管理，极大地提高了整定计算及定值管理水平，从而进一步提高了继电保护专业管理水平。
本文就当前继电保护整定计算及定值管理进行深入探究，以供参考。
关键词：继电保护；整定计算；定值管理1继电保护整定计算的要求在实施继电保护整定计算中要满足以下几点要求：（1）可靠性。
即保证相应的保护装置在所保护范围内出现故障时必须发生可靠的动作，同时在不该动作的情况下不能有误动作；（2）选择性。
这一要求指继电保护在动作中通过切除故障元件、电路以减少停电范围，确保整个电路的持续运行，同时在具备选择性保护时还要考虑到断路器或者是继电保护可能出现的拒绝动作，为此要配备后备保护；（3）灵敏性。
这一要求主要保证被保护范围内只要出现故障就可触发正确的反应，保证电网的安全；（4）速动性。
主要实现对于故障电路的迅速切除，以保证电路运行的稳定性，降低损毁的程度。
2继电保护整定计算功能2.1基础数据录入基础数据的录入就是所谓的建模。
目前推荐的方式是使用图形化建模方式。
对于设备来说，除了录入一次、二次参数外，对应于每种保护类型，还应该选择相应的整定原则，并按照优先级进行人为排序。
这种排序对于电网结构不太规范的地区电网来说是非常重要的。
另一个需要重视的问题就是继电保护整定计算软件与其他已经推广使用的相关软件的接口问题。
如果能顺利接口，不仅实现了资源共享，也大大减少了重复劳动，同时操作时只要切换界面，不必另外启动程序，将极大方便使用者。
2.2故障计算功能故障计算功能应该包括两大内容，一是为整定计算而进行的故障计算，二是为校验定值或验证保护动作行为而进行的特定条件下的定点计算。
对后一种计算功能而言，是比较容易实现的。
对于前一种计算而言，显得相对复杂，笔者想重点阐述。
为定值整定而进行的故障计算，目的是为了求得极限值即最大、最小值，以实现定值整定时躲开外部故障及保证灵敏度等要求。
继电保护整定计算系统研究
继电保护整定计算系统研究继电保护是电力系统中保障设备安全稳定运行的重要部分。
因此，整定准确可靠的继电保护是电网稳定运行的基石。
传统的继电保护整定通常是手动完成，并依靠工程师的经验和技能，但是这种方法存在许多局限性，如精度和效率低等。
为了优化整定过程，提高整定的精度和效率，越来越多的学者和工程师开始研究和开发数字化的继电保护整定计算系统。
该系统主要由以下三部分组成：1.测量模块：收集电网数据，并将其转换为数字信号以进行进一步的处理。
此模块包括传感器、数据采集器和A/D转换器等设备。
2.计算模块：根据受保护设备的特性，将测量数据进行处理，并计算出适当的保护参数。
该模块可根据受保护设备的型号和保护要求，自动生成保护参数，并提供最佳的整定方案。
3.显示模块：将计算结果展示给工程师，以便进行最终确认和修改。
该模块可根据工程师的需求和数据处理结果，提供灵活和直观的界面，以方便用户进行操作和处理。
针对以上三部分，本文在现有研究的基础上，进一步研究和讨论了数字化继电保护整定计算系统的关键技术和应用领域。
重点包括以下几个方面：1.测量数据采集和处理：从多个角度分析和选择最优的测量设备和信号处理方案，以提高系统的精度和稳定性。
2.参数计算和优化：基于受保护设备的特性和运行条件，提供最佳的保护参数计算方法和优化方案，使整定结果更加准确和可靠。
3.用户交互和操作：根据工程师的需求和习惯，设计用户友好的界面，并提供灵活和直观的操作方法，以提高整定的效率和可靠性。
4.系统模块化和可靠性：将整个计算系统进行模块化的设计和开发，以提高系统的可靠性和可维护性。
同时，提供足够的扩展性和适应性，以满足不同的应用场景和需求。
5.系统安全和可靠性：如何确保整定系统的数据安全和计算的可靠性，是数字化继电保护整定的重要问题。
通过加密、备份和冗余等方法，可以提高系统的安全性和可靠性。
总体来说，数字化继电保护整定计算系统是一种高效、准确和可靠的整定方案，可以大大简化继电保护整定的步骤和过程。
电厂继电保护定值计算与管理平台的研究
统的数据库中。数据库为面向对象 的结构， 软件系 统 采用 图形 化 界 面 。用 户 在使 用 过 程 中 ， 以将 故 可
第３ ３卷 第 ｌ ０期
２１ ０ １年 １ ０月
华 电技 术
Ｈｕ ｄ ａ ｃ ｎｏｏ ｙ ａ ｉ ｎ Ｔｅ ｈ ｌ ｇ
Ｖ０ ． ３ Ｎｏ １ １３ ．Ｏ
Ｏｃ ． ０１ ｔ２ １
电厂 继 电保 护 定 值 计 算 与 管理 平 台 的研 究
郑 守文 周 来 ，
（． １河北 大唐国际张家 口热 电有 限责任公 司 ， 河北 张家 口 ０ ５０ ２ 大唐国际发 电股 份有 限公 司 ７０ ０； ．
有实用性强和可靠性 高的优点 ， 能够更好地服务于 实际生产 ， 为发 电厂设备 的安全 、 稳定运行提供必要
的保 障。
障分析和整定计算与一次系统接线图结合起来 。软
件 系统 框 图如 图 １ 示 。 所
２ １ 图形 建模模 块 ．
１ 设 计 思 想
目前 ， 内发 电厂 的继 电保 护装 置 具 有 种 类 繁 国
用 的优 点 。
使用较多的几种发 电厂继 电保 护整定计算软件 ， 基
本都 是采 用 不 同故 障对应 相应 的保 护程 序 。软 件 系
统无法给出具体继 电保护装置 的整定计算结果 Ｊ 。 该设计面向发电厂开发 ， 由于发电厂类型迥异 ， 每个
发 电厂采 取 的主设 备 保 护 配置 也 各 不 相 同 ， 保 护 其
下花 园发电厂 ， 河北 张家 口 ０ ５ １ ） ７ ３ １
继电保护整定计算系统研究
继电保护整定计算系统研究【摘要】本文探讨了继电保护整定计算系统的研究。
在对继电保护整定计算系统的概述、研究背景和研究意义进行了介绍。
在详细讨论了继电保护整定计算系统的研究方法、研究模型、研究实验、研究结果和研究讨论。
在结论部分总结了本研究的重点和发现，并提出了未来研究的展望。
通过对继电保护整定计算系统的研究，可以更好地了解其原理和应用，为电力系统的稳定性和安全性提供重要参考。
【关键词】继电保护、整定计算、系统、研究、方法、模型、实验、结果、讨论、总结、展望、引言、背景、意义1. 引言1.1 继电保护整定计算系统研究概述继电保护整定计算系统是电力系统中非常重要的一个环节，它通过对电力系统进行监测和保护，确保系统运行的稳定性和安全性。
继电保护整定计算系统研究旨在探索和发展一套科学有效的方法和模型，来实现继电保护设备的正确整定和计算，并提高其在电力系统中的性能和可靠性。
继电保护整定计算系统研究概述涵盖了对该领域的整体介绍和概览，包括研究的基本内容、目的和意义，以及目前存在的问题和挑战。
在如今复杂多变的电力系统环境下，继电保护整定计算系统的研究变得愈发重要，以应对电力系统的变化和挑战。
本文将通过对继电保护整定计算系统研究方法、模型、实验、结果和讨论的探讨，系统地揭示该领域的最新研究成果和进展。
通过总结和展望未来的研究方向，为进一步推动继电保护整定计算系统研究的发展提供新的思路和方向。
1.2 研究背景研究背景：继电保护系统是电力系统中必不可少的重要组成部分，其作用是在电力系统发生故障时及时切断故障部分，保护系统正常运行，并确保电力系统的安全稳定运行。
随着电力系统规模的不断扩大和复杂性的增加，继电保护整定计算系统也面临着越来越大的挑战。
传统的手动整定方法已经无法满足现代电力系统对保护系统快速、准确反应的要求，因此开展对继电保护整定计算系统的研究显得尤为重要。
在过去的研究中，研究人员主要集中在传统整定方法的改进和优化，但是这些方法存在着复杂性高、计算量大的问题。
继电保护定值整定计算与管理系统的设计、
第一章绪论1.1电力系统短路故障及其危害在发生短路时可能产生以下的后果：1.通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏；2.短路电流通过非故障元件，由于发热和电动力的作用，引起它们的损坏或缩短它们的使用寿命；3.电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量；4.破坏电力系统并列运行的稳定性，引起系统振动，甚至使整个系统瓦解；电气元件的正常工作遭到破坏，但没有发生故障，这种情况属于不正常运行状态。
例如，因负荷超过电气设备的额定值而引起的电流升高（一般又称过负荷），就是一种最常见的不正常运行状态。
由于过负荷，使元件载流部分和绝缘材料的温度不断升高，加速绝缘的老化和损坏，就可能发展成故障。
此外，系统中出现功率缺额而引起的频率降低，发电机突然甩负荷而产生的过电压，以及电力系统发生振荡等，都属于不正常运行状态。
故障和不正常运行状态，都可能在电力系统中引起事故。
事故，就是指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
系统事故的发生，除了由于自然条件的因素（如遭受雷击等）以外，一般者是由于设备制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当而引起的。
因此，只要充分发挥人的主观能动性，正确地掌握客观规律，加强对设备的维护和检修，就可能大大减少事故发生的机率，把事故消灭在发生之前。
在电力系统中，除应采取各项积极措施消除或减少发生故障的可能性以外，故障一旦发生，必须迅速而有选择性地切除故障元件，这是保证电力系统安全运行的最有效方法之一。
电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。
建国后，我国继电保护学科、继电保护设计、继电器制造工业和继电保护技术队伍从无到有，在大约10年的时间里走过了先进国家半个世纪走过的道路。
探讨当前继电保护整定与定值管理系统的研究
量
。
购过程 评审 ／ 期评 定实现 采购 目标 的能 力， 期进行 过程 审核 或 ／ 第二 方 定 定 和 审核 。查 组织 是 否 有 能 力 实现 与 采 购 相 关 的质 量 目标 。 ２ 通 过对 进 货检验 数据 分析 、 生产车 间使 用反 馈信 息分 析， ） 以及供 方交 货期 的分 析等是 否 能够证 实本过 程 的适宜 性和 有效 性 ？并评价 在何 处可 以持
图 ｌ定 值单信 息 管理系 统功 能模 块 图 主要 实 现 用户 管 理，数据 库 的 维护 、 日志管 理 、单 位 管理 、保 护设 备 管理 和模 版信 息 的管理 功能 。通过 以上的需 求分析 ， 建立 了如 图 １ 所示 的管 理系统功能框 图。
检 查 （） Ｃ 涉及 ７ ４ ３ ８ ２ ３ ８ ４ 款 。 ． ． ． ． ． 条 １采用 何种 方法监 视和 测量 采购 过程 的绩 效 。包 括采购 产 品的验 证 、采 ）
发电厂保护整定值管理系统的开发分析
发电厂保护整定值管理系统的开发分析随着人类能源需求的日益增长，发电厂保护整定值管理系统也变得越来越重要。
在电力系统中，发电厂扮演着供应电力的重要角色，而保护整定值则是确保发电厂正常、安全运行的重要因素。
因此，开发并实现发电厂保护整定值管理系统是一项至关重要的任务。
发电厂保护整定值管理系统的主要功能是根据电力系统运行的状态，监测电厂运行状态，确定整定值，协调运行，满足电力生产的需要。
在系统开发的过程中，需要考虑以下几个方面：一、系统需求分析系统需求分析是系统开发的重要基础，包括系统功能、数据处理、硬件与软件要求等。
在设计发电厂保护整定值管理系统时，需要考虑发电厂所在地的电网情况、发电容量、并网方式、整定值的设定值、触发条件等要素。
同时，还需要考虑哪些数据需要存储，如何处理数据，如何显示数据等问题。
通过对需求的分析，可以确定软件与硬件设计的要求。
二、系统建模在系统建模过程中，需要将发电厂保护整定值管理系统进行建模。
建模的目的是将功能拆解开来，将系统视为若干个部分，以便于在系统开发的过程中对系统进行分析。
同时，建模还可以让开发者更好地理解系统的运行方式，从而更好地进行设计。
三、系统设计与开发在系统设计与开发过程中，需要定义系统的运行流程、确定系统概念模型、选择开发环境，并基于需求与建模进行基础代码设计。
在系统开发过程中，需要注意开发过程的可持续性，保证软件质量，并且需要对系统进行测试和维护。
四、系统维护与升级系统开发完毕后，还需要进行系统维护与升级。
系统维护的目的是保障系统的稳定运行，确保系统功能的正确性，同时也需要及时对系统的故障进行修复。
而升级则是为了适应市场与技术的变化，提高系统性能及用户体验。
对于发电厂保护整定值管理系统，需要根据系统运行的情况不断改进，并及时进行升级改造。
总体而言，发电厂保护整定值管理系统的开发是一项非常复杂的任务，需要充分考虑电力系统的特点与需求，并通过系统需求分析、系统建模、系统设计与开发、系统维护与升级等步骤进行系统开发。
发电厂继电保护可视化整定计算与定值管理系统
发电厂继电保护可视化整定计算与定值管理系统摘要: 随着我国经济的不断发展，对能源的需求量也越来越大，国家急需电力事业的发展，为我国经济的发展提供保障。
本文讨论了水电厂继电可视化保护整定计算与定值管理系统,详细阐述了系统的设计目标、总体结构和功能划分。
关键词: 继电保护整定计算发电厂可视化定值管理1、前言就我国目前的电力能源结构来看，我国主要是以火电为主，但是火电由于运行过程中污染大，在煤炭价格高涨的今天，火电的运行成本也较高，热效率只有30%~50%左右，资源利用率较低，与之相比水电就有很多明显的优势。
因此，关于电力系统水电站方面的研究就显得格外重要，随着电网规模不断扩大，电力系统继电保护装置的数量大大增加，质量不断提高，加强继电保护管理，是提高小型水电站的利用率，保证设备安全运行的重要途径。
2、系统意义及目标2.1 系统意义目前我国绝大部分电厂的继电保护的整定计算还是停留在手工计算的基础上，工作量大、效率低、精度差、方法落后，同时，水电站接线一般比较复杂，不规则接线比较多，因此，采用计算机技术对发电厂继电保护整定计算，可以提高保护计算的精度和工作效率，同时，使发电厂的继电保护定值管理系统科学化、规范化，保证了发电厂继电保护装置定值的正确投运，具有极其重要的现实意义和理论意义。
该系统实现了从参数管理、保护装置整定计算到可视化软件和定值通知单生成的继电保护整定计算和管理全过程的一体化，不仅把整定计算系统和定值单管理系统紧密联系起来,而且使得用户可以更为直观地观察数据等,建立适合自己需要的通知单格式，满足了通用性和灵活性的要求[1]。
系统的框图如图1所示。
2.2 该系统实现的目标整定计算和定值管理系统能够对已有的和即将接入的继电保护装置进行整定计算，并编制整定方案直到定值单的形成、打印，对整定计算的有关历史记录和基础资料做好有效地管理，实现了以下目标：2.2.1具备强大的短路计算和整定计算能力，短路计算能满足复杂电网结构方式和任意复杂故障的计算要求，并实现各类元件保护的整定计算，且对新的保护装置和整定算法，能进行简单方便快速的升级，满足各种计算要求。
继电保护整定计算及定值管理系统设计
继电保护整定计算及定值管理系统设计王蓉【摘要】继电保护中的调度功能端需要进行对应的管理和分析,最近几年该技术有了相应突破进展.但由于各个功能模块较为分散,产生的数据不能得到及时的分析和处理,造成大量数据的无效积累.这样的不一致造成了维护的难度.计算机技术和图形可视化的发展给这一问题的解决带来了契机.整定计算及对应的系统管理的融合已经成为一个可行的发展方向.基于此,本文先概述了整定计算简述及相关研究历史进程,且概述了其中出现的问题;其次,对PSASP软件结构概述以及图形化做了相关的探讨,重点对其中的体系结构进行介绍.除此之外还补充了一些变电站整定计算材料报告-定值通知单,完成了对其管理部分的研究.【期刊名称】《低碳世界》【年(卷),期】2015(000)036【总页数】2页(P79-80)【关键词】继电保护;定值管理;PSASP;整定计算【作者】王蓉【作者单位】国网安徽南陵县供电有限责任公司,安徽南陵 242400【正文语种】中文【中图分类】TM771.1 整定计算简述及相关研究在整个电力系统设施中，继电保护可以称之为关键且必不可少的一环。
一旦正常运转的设备出现了异常状况，该模块将即时执行切断不能运转的设备，以达到系统在一个安全的环境下持续稳定运行下去。
若出现故障，可能是很多元件和线路出现问题，如发电机、母线、线路故障等，及时而有效的判定出问题的环节，且定位到具体位置，是必须要完成的准则。
与之相反，若没有动作或者是切断了错误的部分，将会给整个设施带来了巨大的损害，这些严重的后果包括大片区域的供电造成影响，诸如此类的损害是不能出现在电力基础设施之中的[1]。
由此可知，正确的配置和定位对其安全有序的运行有重要的参考意义。
从这个方面来说，严格标准的保护设施会使得系统更加的可靠，在可选择以及灵活度方面也会给整个电力领域带来更好的实施可能。
现阶段，在该领域内与保护相关的定值计算由于其不是纯机械化作业，这就导致了对于电网中网络参数等计算的过度简化问题，很难保证定值计算的准确度，因此无法获知电网的细微的波动。
发电厂继电保护整定计算系统的智能化研究
发电厂继电保护整定计算系统的智能化研究继电保护是发电厂的重要设备，其主要功能是在发生故障时及时切除故障部分，保护发电机和其他设备的安全运行。
整定计算是继电保护的一项重要任务，它决定了继电保护的性能和可靠性。
传统的继电保护整定计算方法存在一些问题。
传统方法依赖于经验和经验规则，整定参数的选择缺乏科学性和准确性。
传统方法难以处理复杂的电网系统，无法充分考虑系统的动态特性和多变的工作环境。
需要研究一种智能化的继电保护整定计算系统，以提高整定的准确性和可靠性。
智能化的继电保护整定计算系统可以通过人工智能技术进行整定参数的选择和优化。
该系统可以利用专家系统和模糊逻辑等技术，根据电网系统的拓扑结构、电气参数和工作环境等信息，自动推断和优化继电保护的整定参数。
通过大量的历史数据和实时数据的分析，该系统可以不断学习和改善整定参数的准确性和鲁棒性。
智能化的继电保护整定计算系统的研究具有重要意义。
该系统可以提高继电保护的性能和可靠性，减少误动和漏动的概率，降低事故风险。
该系统可以减少人工整定的工作量，提高工作效率，降低成本。
通过智能化的整定计算，可以更好地适应电网系统的变化和复杂性，提高系统的灵活性和可扩展性。
智能化的继电保护整定计算系统仍然面临一些挑战。
需要大量的数据来训练和优化系统，但是目前可供使用的历史数据和实时数据还比较有限。
智能化系统的建模和算法研究也需要投入大量的时间和精力。
智能化系统的安全性和可靠性也是需要关注的问题。
未来的研究可以重点解决以上挑战。
可以通过数据共享和联合研究等方式，扩充可供使用的数据集。
可以进一步研究智能化系统的建模和优化算法，提高整定计算的准确性和效率。
可以加强智能化系统的安全性和可靠性研究，确保系统的稳定和可靠运行。
继电保护整定计算系统研究
继电保护整定计算系统研究一、绪论随着电力系统的不断发展和电网的不断扩大，电力系统的安全稳定性和可靠性要求越来越高，继电保护在电力系统中起着至关重要的作用。
继电保护是电力系统中的安全防护系统，其主要功能是在电力系统发生故障时，保护电力设备和系统的安全运行。
为了确保继电保护系统的可靠性和及时性，需要对继电保护进行整定计算，以确定保护装置的整定值，保证在电力系统发生故障时，继电保护能够准确快速地动作。
目前，继电保护整定计算主要依靠手工计算的方式进行，这种方式存在计算周期长、计算精度低、效率低等问题。
本文旨在研究继电保护整定计算系统，通过建立继电保护整定计算模型，提高整定计算的准确性和效率，为电力系统的安全稳定运行提供更好的保障。
二、相关理论和技术探讨1. 继电保护整定计算原理继电保护整定计算是指确定各种保护装置参数的过程，以确保在任何可能的故障条件下，继电保护能够准确地保护电力系统。
继电保护整定计算的原理主要是根据电力系统的拓扑结构和电网参数，通过继电保护设备的特性，对保护参数进行计算和调整，以确保在系统发生故障时，保护装置能够准确地保护电力设备和系统。
2. 继电保护整定计算方法目前常用的继电保护整定计算方法主要包括经验法和数学模型法两种。
经验法是根据工程师的经验和经验公式进行整定计算，其优点是计算简单直观，但是不够科学准确。
数学模型法是利用电力系统的拓扑结构和电网参数，建立数学模型，通过计算机程序进行整定计算，其优点是计算精度高，能够考虑更多的系统参数，但是计算复杂度较高。
3. 继电保护整定计算系统的研究现状在当前，继电保护整定计算系统的研究已经取得了一定的进展，一些继电保护整定计算软件已经得到广泛应用。
这些软件主要基于数学模型法，能够根据电力系统的参数，自动计算出保护整定值。
目前的继电保护整定计算系统还存在一些问题，比如计算精度不高、计算效率低等。
三、继电保护整定计算系统研究内容和方法为了解决目前继电保护整定计算系统存在的问题，本文主要研究内容包括：1. 基于电力系统建模的继电保护整定计算方法研究：建立电力系统的拓扑结构和参数模型，以及继电保护装置的特性模型，通过数学模型法进行整定计算。
电厂继电保护整定计算管理系统
电厂继电保护整定计算管理系统摘要:本文介绍、分析了电厂继电保护整定计算特点及现状,提出了针对电厂继电保护实际情况,基于面向对象技术、数据库技术和图形化界面的电厂继电保护整定管理的软件系统,提出了基于保护装置的整定方法,阐述了该系统的设计思想、功能以及主要特点。
关键词: 继电保护计算保护装置整定管理1 引言随着继电保护技术的飞速发展,微机保护的装置逐渐投入使用,由于生产厂家的不同、开发时间的先后,微机保护呈现丰富多彩、各显神通的局面,但基本原理及要达到的目的基本一致.发电厂继电保护的整定计算与定值管理是一项重要的基础技术工作,其内容繁杂、技术要求高,现阶段的手工整定计算和人工管理远远不能满足电力安全生产的要求。
电力系统继电保护的计算机整定计算已发展得相当成熟,定值管理也逐步数据库化。
目前,整定计算软件普遍采用的方法是整定原则程序法,就是根据应用要求归纳总结所有可能涉及到的整定原则,再按照这些整定原则进行编程实现。
因此,本文介绍一种采用面向对象技术和数据库技术,基于保护装置整定的继电保护计算及管理软件。
该软件结合了保护装置的不同特点,实现了保护定值与保护装置的统一,具有较强的通用性和实用性,提高了电力系统继电保护运行管理水平。
2 系统核心思想介绍2.1基于保护装置的整定计算实际上,根据保护原理整定得到的定值还往往不是保护装置的定值,只是整定工作的一个环节,或者说只是所需定值的一部分,而整定计算的最终目的是得到保护装置所需的全部的、直接用于输入装置的定值,所以采用面向保护装置整定的思想是完整的解决方案,更接近于整定工作的本质需求。
面向保护装置整定的基本思想是:首先选定某一保护装置或添加一种新的保护装置,设置该保护装置的类型(线路保护、变压器保护、母线保护),并选定该保护装置所包含的功能(如:变压器差动保护、变压器后备保护、瓦斯保护…),软件针对用户定制好的保护装置自动进行整定,得到默认定值单模板下的定值单;用户可以根据需要,修改定值单模板,定制个性化模板;也可以导入以前使用的word格式或excel格式的定值单模板,稍加修改即可。
乌海电网继电保护整定计算系统的研究与开发的开题报告
乌海电网继电保护整定计算系统的研究与开发的开题报告一、研究背景和意义随着电网规模不断扩大，电网的可靠性和稳定性越来越受到重视。
而现代电力系统保护技术作为保障电力系统运行安全的关键技术，其在电力系统中的作用越来越凸显。
在电力系统保护技术中，继电保护技术是最常用的一种技术。
继电保护是指利用电气原理、电磁原理等原理，对电力系统的电气量的变化进行检测和判断，从而实现在电力系统发生故障，即超过设定的安全范围时，能够迅速地断开故障部分，保证电网不会因故障而发生更严重的损失，同时保障电力系统的稳定运行。
因此，根据不同的工作要求和电路特性，选定合适的继电保护装置及其整定参数是保证电力系统正常运行的重要保障。
然而，随着电力系统的发展，传统的经验方法已经不能满足电力系统的需求，继电保护的整定需要进行数学计算。
在实际工程中，大量的计算工作需要进行，同时对保护参数的调整也需要不断的优化。
因此，开发一套基于计算机技术的继电保护整定系统，将对电力系统的安全运行和保护起到重要的促进作用。
二、研究目的和内容本课题旨在研究开发一套基于计算机技术的继电保护整定系统，主要包括了以下几方面的内容：1、继电保护整定原理及方法研究：对继电保护原理和整定方法进行系统的理论研究和分析。
2、整定系统框架的设计：设计一套继电保护整定系统的框架，并定义系统的结构及其功能。
3、系统算法设计与实现：针对不同类型的电力系统，设计不同的算法，保证系统算法的准确性、稳定性和高效性。
4、测试与仿真：对整定系统的功能进行全面的测试和仿真，保证整定系统的正确性、可靠性和实用性。
三、研究方法本课题将采用以下研究方法：1、文献法：对国内外已有的相关研究成果及标准文献进行搜集、整理和分析。
2、实验法：通过实验验证整定系统的正确性和可靠性。
3、仿真法：通过仿真验证整定系统的可靠性和实用性。
4、数学方法：采用数学方法对整定系统进行数学建模和计算。
四、拟解决的关键问题本课题主要拟解决以下关键问题：1、实现不同类型电力系统的继电保护整定方案自动生成。
继电保护整定计算与定值管理
PT断线时：退出 电压压板？
2014年河池网区县公司继电保护知识竞赛培训课程
第一讲 继电保护整定计算
35kV线路保护
1. 过流I、II、III段
投跳闸
2. 过负荷告警 3. 一次重合闸
15:53
仅告警，不跳闸
检线路无压：线路由有压变无压，且线路电压低于30%（即 30V）时满足要求
检同期：线路有压，且线路电压CA相与母线电压CA相角度小 于30度，用于两侧都有电源的线路；用于两侧有电源线路。
(5)带负荷调分接开关的影响：产生Ibp 消除方法：提高保护的动作电流
15:53
第二讲 继电保护整定计算相关知识
变压器的过流保护和过负荷保护
（1）过流保护的作用 作为变压器内部故障及外部故障的后备。
（2）过流保护的种类 a 过流保护：躲过最大负荷电流整定。 b 低电压启动的过流保护：躲过变压器的额定电流
2、电流保护的接线方式
１、何谓电流保护的接线方式： 电流元件与ＣＴ二次侧的连接方式
２、接线方式的种类 （１）三相完全星形接线：
特点：能反映各种类型的短路故障 （２）两相不完全星形接线：
特点：能反映各种类型的相间故障 （３）两相三继式：
适用场合：适用于Ｙ／△接的变压器保护 目的：提高保护的灵敏度
15:53
线路故障，先是有选择性切除故障， 重合闸动作，若是永久性故障，则加 速切除故障。
15:53
第二讲 继电保护整定计算相关知识
综合重合闸的启动方式 1、ＤＬ与ＫＫ开关位置不对应的启动方式 2、保护的启动方式
15:53
第三讲 定值单管理
定值单计算流程
EC04.02.02继电保护定值（正式）计算流程
15:53
发电厂继电保护定值在线整定及管理系统的研发
2020.9 EPEM91发电运维Power Operation发电厂继电保护定值在线整定及管理系统的研发内蒙古大唐国际托克托发电有限责任公司 杜喜来 王慧锋 中国大唐集团科学技术研究院有限公司火力发电技术研究院 李 哲 赵梓邑摘要：针对应用场景、工作模式、核心技术，采用计算机软件技术对拓扑建模、短路电流计算、整定校核计算、系统管理功能集成，实现发电厂继电保护定值的在线整定及管理。
关键词：继电保护；拓扑建模；整定计算继电保护装置是发电厂的重要组成之一，对电力系统的安全稳定运行至关重要,为了保证继电保护装置能够正确发挥作用，按照规定需定期对继电保护定值进行整定校核计算。
为保证整定工作的正确性和准确性，在每次整定工作开展前需收集系统归算阻抗变化、发电厂内部运行方式变化、设备变更、保护改造等因素，进行全面的规划、设计、计算，形成整定计算书、通知单并进行必要的校验及审核，最后将整个工作归档记录管理。
目前整定计算书、通知单的形成主要依靠电网拓扑、人工计算方式开展，存在着工作量大、效率低、易出错和整定计算不规范等问题，为此需相关软件系统介入来加强对整定工作的管理。
1 系统关键技术基于SVG 的矢量图形在线展示。
采用SVG 格式对电厂拓扑结构进行在线展示，可实现矢量缩放并能对所有设备信息实现动态关联。
提供可视化建模方式，基于发电机、变压器、母线、断路器、刀闸、电动机、系统等值电源等电力标准图元，实现在线拓扑结构的更新与维护。
拓扑构建有两种方式，通过指定发电厂拓扑结构的关键要素，如接线方式、机组数量、励磁方式等，系统自动绘制整体拓扑结构；或通过拖拽标准图元手动绘制拓扑图；编辑过程提供标准规则校验及连接异常的提示，以及能够导出拓扑网表文件和符合SVG 规范的模型文件。
基于模型、模板的数据展示和输出。
电厂拓扑结构使用网表进行数字化存储，并采用矩阵变换模型实现所有开关开闭模式下路径模式获取，实现短路电流计算。
整定报告采用Office VBA 技术，按照预定义整定报告模板，渲染整定计算过程数据、图文，生成规范化整定报告和定值通知单。
发电厂继电保护整定计算系统的智能化研究
发电厂继电保护整定计算系统的智能化研究摘要：发电厂的运行技术标准是继电保护的整定计算。
纵览现阶段各个发电厂的设备种类非常多，再加上运行这些设备和对设备进行保养等工作量非常大，作为设备的维修工和设备的操作人员必须经过严格的培训，并且具有较高的专业水平和丰富的实践经验，所以，我们国家的现在阶段的发电厂的运行该系统属于非智能阶段。
建设有智能性与通用性的继电保护系统，对发电厂整体行业具有实际价值和现实意义。
关键词：发电厂；继电保护；整定计算系统；智能化研究1导言整定计算是继电保护的重要环节，提升其精确性对于电力系统的维护以及减少事故的发生具有重要的意义，即快速、准确的计算可以使相关人员在最短的时间内发现电力系统中的故障并及时处理，从而减少相应的损失。
因此，有必要对继电保护中的整定计算方法进行研究。
2发电厂继电保护整定计算系统的智能化研究意义电力系统能够正常运转的关键在于继电保护设施。
继电保护设施能否安全平稳运行，需要从继电保护设施的整定计算、组装程序、运行过程等方面考虑，其中整定计算对继电保护具有重要的意义。
随着社会和科学技术水平的不断发展，我国电力系统的规模不断扩大，其内部设施也在相应完善，发电厂继电保护整定计算方法也随之不断创新发展，由传统的由技术人员对继电保护整定进行人工计算，发展为使用信息技术进行计算，缩短了工作时间，降低了相应的工作强度以及计算过程中出错的概率。
目前，在我国的电力系统中，继电保护整定计算相对来说不是分散的工作，而是一个具有整体性的工作，这要求相关专业人员必须熟练掌握继电保护整定计算的相关原理和方法。
在实际的操作过程中，专业人员首先需了解电力系统的运行方式和运行过程中的注意事项，然后在开展计算前设计科学合理的计算方法，以确保继电保护整定计算结果的准确性。
3智能化继电保护整定计算系统中存在的问题3.1整定值计算问题在计算继电保护的整定值时，需要及时、准确地发现对电力系统造成不利影响的运行方式，将处于中继保护位置的母线的相关线路交替切断。
浅谈发电厂保护整定值管理系统的开发
浅谈发电厂保护整定值管理系统的开发1 发电厂建立保护整定管理系统的必要性就发电厂的继电保护整定值计算而言，其具有如下四个特点：1.1 方法多变性国内大部分发电厂的整体结构布局都十分复杂，通常都会有多台机组和不同电压等级的厂用电系统，如6kV、220kV以及380kV等等。
这使得保护配置呈现出多样化的态势，如有些系统采用的是微机保护，有些系统采用的则是晶体管和集成电路保护，还有些系统采用的是传统的电磁式GL保护。
因为不同的系统保护形式均不相同，所以导致了保护形式多样化，这在一定程度上造成了保护定值整定原则的多样性和复杂性，给整定工作增添了一定的难度。
1.2 整定计算工作量大由于发电厂内需要进行整定计算的系统较多，从而使得计算工作量非常庞大，这对于工作人员的素质和专业水平提出了较高的要求，而这方面的人才相对比较缺乏，所以大多数发电厂都没有继电保护整定值计算的专业人员。
根据国家电力总公司提出的要求，发电厂的设备保护定值应当每年进行一次计算，以此来确保定值的准确性。
如果采用手工的方式进行计算，不但需要花费较长的时间，而且还很容易出现差错，从而会对保护的正确动作造成影响。
1.3 机组运行方式变化较大随着近年来发电厂调峰任务的增加，使得机组和常用系统的启停次数不断增多，尤其是在运行方式改变后，保护定值计算过程中的灵敏度校核就显得更加重要。
同时，发电厂系统每年的等值阻抗都会发生不同程度的变化，这对系统短路电流的影响相对较大。
为此，发电厂每年都必须对站内设备进行短路容量校核，以此来保证开关等设备能够满足短路容量的需求，这也在一定程度上增大了整定值计算的工作量。
1.4 定值的正确性直接影响设备的安全通过对以往发电厂的运行记录进行分析可知，其继电保护装置的正确动作率相对较高，但是也出现过因定值整定不正确导致误动作的情况。
如，区外故障造成变压器零序保护误动作、过电流保护和差动保护误动作等等，这在一定程度上影响了机组负荷，间接影响了发电厂的经济效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂继电保护整定计算及定值管理系统的研制
发表时间：2017-06-13T13:55:04.723Z 来源：《电力设备》2017年第6期作者：高翔
[导读] 发电厂继电保护的整定计算以及定值管理系统在整个电力系统中属于非常重要的技术基础工作，具有比较复杂的内容和比较高的技术要求。
（华电新疆发电有限公司红雁池电厂 833000）
摘要：随着我国经济的快速发展，促使我国工业产业的快速进步。
发电厂继电保护的整定计算以及定值管理系统在整个电力系统中属于非常重要的技术基础工作，具有比较复杂的内容和比较高的技术要求。
虽然我国近些年来电力系统继电保护的计算机整定计算被逐渐的完善，已经趋于逐渐成熟的地步，但是在实际运行的过程中，还存在着一些问题，影响着发电厂电力生产的安全性和可靠性，从而制约我国发电厂的发展速度。
关键词：发电厂；继电保护整定计算；定值管理系统
引言
在电力系统当中，继电保护是重要的组成部分，有着不可或缺的作用，继电保护的作用是保证整个电力系统能够稳定、安全、可靠的运行，防止电力系统出现事故，一旦在发生事故的时候能够有效遏制故障，防止故障扩大。
在传统作业当中，每个发电厂的继电保护管理都是有各个发电厂自行负责，因此无法将管理制度做到统一化，从而制约发电厂的发展速度。
就目前我国现有的发电厂而言，基本上都已经完成了信息管理系统的建设，但是在对信息系统使用的过程中，往往只是局限于自动化办公，并没有将信息管理系统的真正作用发挥出来，同时对于技术的创新能力也不够，导致继电保护系统存在一些问题无法得到有效的解决。
一、继电保护系统功能分析
（一）继电保护整定计算软件
继电保护整定计算软件的主要作用是整定计算发电厂继电保护装置，在工作的过程中，根据保护装置的不同将与整定计算相关的原始数据从原始参数数据库中进行提取，然后根据各个保护装置的整定原则对保护定值进行计算，在得出计算结果之后将其存入到定值数据库当中，方便以后查询和输出。
整定计算软件在开发的过程中，会将所有类型的整定原则和常用继电器类型存入其中，从而保证各个类型的继电保护装置都能够稳定的运行。
同时，软件在研发的过程中，还在其中设置了用户自定义功能，方便用户自己选择合适的整定原则和保护功能。
（二）继电保护定值管理数据库
继电保护定值数据库主要包含了继电保护动作记录数据库、继电保护定值数据库以及与定值管理相关的原始参数数据库等。
在这些数据库当中还存在一些比较细化的数据库，例如继电保护动作记录数据库包含了保护检修、更换记录等信息以及保护动作情况、动作正确率统计等信息；继电保护定值数据库包含了修改记录、保护查询等信息以及整定原则、定值、保护型号等信息；与定值管理相关的原始参数数据库包含了原件参数数据库以及网络参数数据库。
（三）继电保护图形库
继电保护图形库并不是一个单一的数据库，而是由多个部分组合而成，其中主要有继电保护二次展开图、发电厂电气主接线图、用于继电保护的图纸管理、继电保护配置图以及继电保护装置动作方针和可视化操作平台。
继电保护二次展开图在管理的过程中非常复杂，而且对于操作人员的专业技术也有着非常高的要求。
就目前我国发电厂的工作人员来说，很多工作人员在实际工作的过程中，很少有人能够真正看懂二次展开图，导致这种情况的主要原因是继电保护装置在进行保护动作的过程中会出现逻辑闭锁以及连锁反应，因此不具备高素质的专业人员是无法看懂的。
在设置继电保护图形库时应该将图纸输入到计算机中，同时还要将保护装置之间建立关联关系，方便工作人员在工作的时候有着一个参照。
二、发电厂继电保护整定计算及定值管理系统的设计
整个继电保护系统在运行的过程中，最难实现的就是可视化平台和保护二次回路动作仿真，想要完成这些操作首先要保证图纸的可编辑性，其次就是保证各个元件之间的关联关系。
但是每个发电厂的继电保护系统都是由自身来完成，很难进行有效的统一，使其很难完成保护动作。
（一）设计过程中图形绘制工具
在制作继电保护管理系统的过程中，其首要条件就是功能强大的绘图工具，而且要保证图纸绘制完成之后能够进行再次编辑，具备通用公开的存储格式。
在设计的过程中，选择配套开发的专用绘图工具对图纸进行绘制，操作起来方便简单，能够容易实现仿真环境。
但是选择这种绘图工具所绘制的图纸无法被其他的绘图软件识别，在传统发电厂工作的过程中选择这种绘图工具进行绘图并没有什么太大的问题，但是就目前我国信息技术发展情况而言，这种绘图工具显然不再适合。
因此，现在对图纸进行绘制的过程中，基本都是采用比较通用的绘图软件，图纸的保存格式为DXF，同时与其他通用绘图软件和编辑软件借口。
这种被绘制出来的图纸具有比较强的实用性和适应性。
（二）继电器方面的图形编辑器
在对继电器进行图形编辑的过程中，在仿真情况下，只要满足继电器的条件时，主辅触点同样会完成相应的动作，继电器的实际动作与仿真环境下的动作是一致的。
用户在对保护二次系统图进行绘制的过程中，应该将每一个继电器都当做是一个整体，然后根据实际情况将这些整体进行连接，在完成之后，继电器在实际工作的过程中会形成与仿真环境下相同的保护动作逻辑。
（三）继电保护系统软件运行
就目前我国的发电厂而言，继电保护整定计算与定值管理系统的运行方式基本都是客户/服务器方式。
采用这种运行方式对软件进行运行的过程中，将系统进行分解，成为几个独立的部分，然后由服务器和客户机相互合作来完成这项工作。
在这种运行方式下，客户机的主要作用就是对用户接口进行管理，对客户应用程序进行实行以及将请求发向服务器；服务器的主要作用则是对共享外设进行管理，后台功能的执行，共享数据库存取控制以及对客户机发送的请求进行回应。
采用这种运行方式不但能够保证多用户的同时访问，此外还能够保证发电厂中各个部门之间的同步管理和运行，将信息管理系统的功能发挥出最大的作用。
总结
随着我国科技的快速发展，发电厂继电保护系统的信息化是必然的发展趋势，在面对继电保护整定计算及定置管理系统进行设计的过
程中，首先应该选择通用的绘图软件，保证图纸的适应性和实用性，其次是选择合适的图形编辑器和软件运行环境，保证发电厂继电保护系统的安全性和可靠性，实现发电厂的安全运行，促进发电厂的稳定发展。
参考文献：
[1]杜丽艳，李磊，江知瀚，李雪冬. 继电保护省地调一体化整定计算系统的研究与应用[J]. 华北电力技术，2015，（09）：34-37.
[2]刘洋，吕飞鹏，胡美蓉，谢熹，雷云川，陈冬. 基于.NET智能客户端的继电保护整定计算与定值管理[J]. 四川电力技术，2007，（03）：31-35.
[3]蔡泽祥，刘桂喜，孔华东，林诗庄，欧阳师. 发电厂继电保护可视化整定计算与定值管理系统[J]. 继电器，2000，（06）：1-3.
[4]吕飞鹏，李华强，张军文，王建，杨华，陈军，黄震. 110～500kV电网继电保护整定计算专家系统研究[J]. 继电器，2000，（03）：29-32.
[5]胡大良，郁惟镛，房鑫炎，冯文俊，王敏珍. 地区电网继电保护整定计算及管理系统研制[J]. 电力系统及其自动化学报，1997，（02）：44-47.
[6]孙辉，陈继侠，陈永琳，王乡. 63kV及以下电网继电保护整定计算及管理系统的研制[J]. 继电器，1995，（01）：20-25.
[7]吕广其.配电线路继电保护整定计算问题探究[J].城市建设理论研究，2015（9）：35.
[8]刘湃泓.地区配电网继电保护整定运行实践相关问题研究[J].海峡科技与发展，2016（5）：123.。
