传感器灵敏度的测量
实验七电阻应变片传感器灵敏度的测量
48实验七 电阻应变片传感器灵敏度的测量在众多的传感器中，有一大类是通过电阻参数的变化来实现电测非电量目的的，它们统称为电阻式传感器．由于各种电阻材料受被测量(如位移、应变、压力、温度、加速度等)作用转换成电阻参数变化的机理各不相同，因而电阻式传感器的种类多且应用范围广．其中常用的就是利用某些金属或半导体材料制成的电阻应变片传感器，它是一种力敏传感器．【实验目的】1．了解电阻应变片传感器的转换原理；2．掌握电阻应变片直流电桥的工作原理和特性；3．利用电阻应变片直流电桥测量传感器的电压输出灵敏度．【实验原理】1．应变片的转换原理电阻应变片传感器由粘贴了电阻应变敏感元件的弹性元件和变换测量电路组成．被测力学量作用在一定形状的弹性元件上（如悬臂梁等）使之产生变形．这时，粘贴在其上的电阻应变敏感元件将力学量引起的形变转化为自身电阻值的变化，再由变换测量电路将电阻的变化转化为电压变化后输出．工程中使用最多的电阻应变敏感元件是金属箔或半导体电阻应变片． 考查一段园截面的导体（金属丝），图1，设其长为L ，截面积为A （直径为D ），原始电阻为RAL R r= （1）式中，r 为金属丝的电阻率．当金属丝受到轴向力F 而被拉伸（或压缩）产生形变，其电阻值会随之变化．通过对 （1）式两边取对数后再取全微分得：图1 金属丝拉伸后的电阻变化图2 直流电桥原理49rr d A dA L dL R dR +-= （2）式中e =L dL 为材料轴向线应变，且DdDA dA 2=．根据材料力学，在金属丝单向受力状态下，有LdLD dD m -= （3）式中m 为导体材料的泊松比．因此，有rr m d L dL R dR ++=)21( （4）实验发现，金属材料电阻率的相对变化与其体积的相对变化间的关系为V dV c d ×=r r （5）式中，c 为常数（由一定的材料和加工方式决定），e m )21(-=+=AdAL dL V dV ．将式（5）代入（4），且当△R <<R 时，可得()()[]e e m m K c RR=-++=D 2121 （6）式中，)21()21(m m -++=c K 为金属丝材料的应变灵敏系数．上式表明，金属材料电阻的相对变化与其线应变成正比．这就是金属材料的应变电阻效应．2．电桥的工作原理和特性 （1）电桥的工作原理 图2是一个直流电桥．A 、C 端接直流电源，称供桥端，U o 称供桥电压；B 、D 端接测量仪器，称输出端úúûùêêëé÷÷øöççèæ+-÷÷øöççèæ+=+=2124330R R R R R R U U U U CD BC BD （7）由式（7）可知，当电桥输出电压为零时电桥处于平衡状态．为保证测量的准确性，在实测之前应使电桥平衡（称为预调平衡）．50（2）电桥的加减特性 电桥的四个桥臂都由应变片组成，则工作时各桥臂的电阻状态都将发生变化(电阻拉伸时，阻值增加；电阻压缩时，阻值减小)，电桥也将有电压输出．当供桥电压一定且△R i <<R i 时，44332211dR R UdR R U dR R U dR R U dU ¶¶+¶¶+¶¶+¶¶=（8）其中BD U U =．对于全等臂电桥，R 1=R 2=R 3=R 4=R ，各桥臂应变片灵敏系数相同，上式可简化为÷÷øöççèæ-+-=4433221104R dR R dR R dR R dR U dU（9）当△R i <<R 时，此时可用电压输出增量式表示)(4443210443322110e e e e -+-=÷÷øöççèæD -D +D -D =D K U R R R R R R R R U U （10）式（10）为电桥转换原理的一般形式，现讨论如下：（a ）当只有一个桥臂接应变片时（称为单臂电桥），桥臂R 1为工作臂，且工作时电阻由R 变为R +△R ，其余各臂为固定电阻R （△R 2=△R 3=△R 4=0），则式（10）变为e K U R R U U 4400=÷øöçèæD =D （11）（b ）若两个相邻臂接应变片时（称为双臂电桥，即半桥），（见图3）即桥臂R 1、R 2为工作臂，且工作时有电阻增量△R 1、△R 2，而R 3和R 4臂为固定电阻R （△R 3=△R 4=0）．当两桥臂电阻同时拉伸或同时压缩时，则有△R 1=△R 2=△R ，由式（10）可得△U =0．当一桥臂电阻拉伸一桥臂压缩时，则有△R 1=△R ，△R 2=－△R ，由式（10）可得úûùêëé=úûùêëé÷øöçèæD =D e K U R R U U 424200 （12）（c ）当四个桥臂全接应变片时（称为全桥），（见图4），R 1=R 2=R 3=R 4=R ，都是工作臂，△R 1=△R 3=△R ，△R 2=△R 4=－△R ，则式（10）变为51úûùêëé=úûùêëé÷øöçèæD =D e K U R R U U 444400（13）此时电桥的输出比单臂工作时提高了四倍，比双臂工作时提高了二倍．（3）电桥的灵敏度电桥的灵敏度S u 是单位电阻变化率所对应的输出电压的大小RRR R R R R R R R U R R U S u D ÷÷øöççèæD -D +D -D =÷øöçèæD D =4433221104（14）令÷øöçèæD ÷÷øöççèæD -D +D -D =R R R R R R R R R R n 44332211 （15）则4U nS u = （16）式中，n 为电桥的工作臂系数．由上式可知，电桥的工作臂系数愈大，则电桥的灵敏度愈高，因此，测量时可利用电桥的加减特性来合理组桥，以增加n 及测量灵敏度．【实验仪器】直流稳压电源±4V ，金属箔式电阻应变片（两两、直流平衡电位器W D ，平行式单臂悬臂梁、测微头、差动放大器直流电源开关、差动放大器和数字电压表．【实验内容】1．金属箔电阻应变片传感器单臂电桥灵敏度测量R 图3 两个相邻臂工作的电桥R 图4 全臂工作的电桥（1）熟悉各部件配置、功能、使用方法、操作注意事项和附录等；（2）开启仪器及放大器电源，放大器输出调零（输入端对地短路，输出端接电压表，增益旋钮顺时针方向轻旋到底，旋转调零旋钮使输出为零．）；（3）调零后电位器位置不要变化，并关闭仪器电源；（4）按图5将实验部件用实验线连接成测试单臂桥路．桥路中R2，R3，R4为电桥中固定电阻，W D为直流平衡调节电位器，R1为±4V．将测微头装于悬臂梁前端的永久磁钢上，并调节使应变梁处于基本水平状态；（5）确认接线无误后开启仪器及放大器电源，同时预热数分钟．调整电桥W D电位器，图5使测试系统输出为零；（6）旋动测微头，带动悬臂梁分别作向上和向下的运动，以水平状态下输出电压为零，向上和向下移动各5 mm，测微头每移动0.5 mm记录一个放大器输出电压值，并列表：位移x（mm）电压（V）（7）利用最小二乘法计算单臂电桥电压输出灵敏度S，S = ΔV/Δx，并做出V～x关系曲线．（8）改变应变桥，接成半桥、全桥，照（4）、（5）、（6）和（7）的方法分别测量；（9）比较三种应变桥的灵敏度，并做出定性的结论．【注意事项】1．实验前应检查实验接插线是否完好，连接电路时应尽量使用较短的接插线，以避免引入干扰．2．接插线插入插孔时轻轻地做一小角度的转动，以保证接触良好，拔出时也轻轻地转动一下拔出，切记用力拉扯接插线尾部，以免造成内部导线断裂．3．稳压电源不能对地短路．4．应变片接入电桥时注意其受力方向．要接成差动形式．5．直流激励电压不能过大，以免造成应变片自然损坏．【思考题】拟在等截面的单臂悬臂梁上粘贴四个完全相同的电阻应变片组成的全桥电路，试问：（1）四个应变片怎样粘贴在悬臂梁上？（2）画出相应的电桥电路？52532．右图为一应变片直流电桥,其中U 0 = 4V ，R 1 = R 2 = R 3 = R 4 = 120 W ，试求：（1）R 1为金属应变片，其余为固定电阻，当R 1增量为△R 1 = 1.2 W 时，电桥输出电压U = ?（2）R 1、R 2为应变片，且批号相同，感受应变的极性和大小都相同，R 3、R 4为固定电阻，问能否进行应变测量？（3）在题（2）中，如R 2 和R 1感受应变的极性相反，且W =D =D 2.121R R .问输出电压？ （4）由题（1）～题（3）能否得出什么结论或推论？【附录】应变梁位置和结构（如右图）应变梁位于仪器工作台部分的左边，是一副平行式悬臂梁．平行梁上梁的上表面和下梁的下表面对应地贴有八片应变片，受力工作片分别用符号示．其中六片为金属箔式应变片（BHF-350）．横向所贴的两片为温度补偿片，用表示．片上标有“BY ”字样的为半导体式应变片，灵敏系数为130．悬臂梁正视图俯视图箔式工作片补偿片永久磁钢。

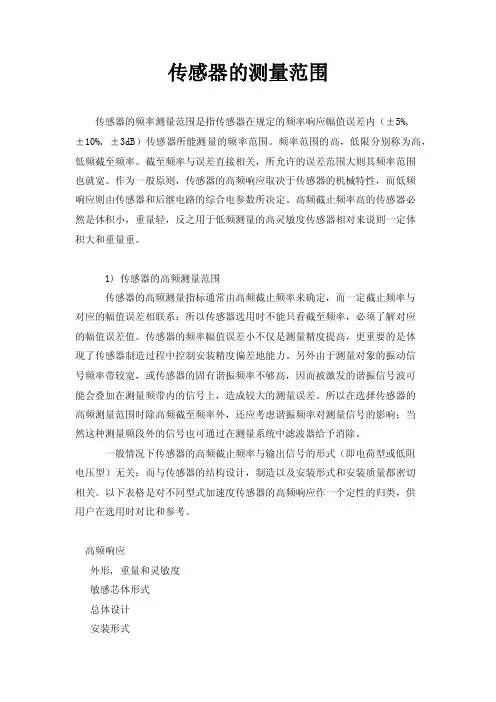

传感器的测量范围
传感器的测量范围传感器的频率测量范围是指传感器在规定的频率响应幅值误差内（±5%,±10%, ±3dB）传感器所能测量的频率范围。
频率范围的高，低限分别称为高，低频截至频率。
截至频率与误差直接相关，所允许的误差范围大则其频率范围也就宽。
作为一般原则，传感器的高频响应取决于传感器的机械特性，而低频响应则由传感器和后继电路的综合电参数所决定。
高频截止频率高的传感器必然是体积小，重量轻，反之用于低频测量的高灵敏度传感器相对来说则一定体积大和重量重。
1) 传感器的高频测量范围传感器的高频测量指标通常由高频截止频率来确定，而一定截止频率与对应的幅值误差相联系；所以传感器选用时不能只看截至频率，必须了解对应的幅值误差值。
传感器的频率幅值误差小不仅是测量精度提高，更重要的是体现了传感器制造过程中控制安装精度偏差地能力。
另外由于测量对象的振动信号频率带较宽，或传感器的固有谐振频率不够高，因而被激发的谐振信号波可能会叠加在测量频带内的信号上，造成较大的测量误差。
所以在选择传感器的高频测量范围时除高频截至频率外，还应考虑谐振频率对测量信号的影响；当然这种测量频段外的信号也可通过在测量系统中滤波器给予消除。
一般情况下传感器的高频截止频率与输出信号的形式（即电荷型或低阻电压型）无关；而与传感器的结构设计，制造以及安装形式和安装质量都密切相关。
以下表格是对不同型式加速度传感器的高频响应作一个定性的归类，供用户在选用时对比和参考。
高频响应外形, 重量和灵敏度敏感芯体形式总体设计安装形式最好体积小, 重量轻, 低灵敏度压缩型单层壳通用型螺钉安装好通用型剪切型单层壳带绝缘座吸铁, 粘接差个大, 体重, 高灵敏度弯曲梁形式双层屏蔽壳手持对加速度传感器的高频测量应用请参考应用-〉高频测量2) 传感器的低频测量范围与传感器高频指标相对应，传感器的低频测量指标通常由低频截止频率来确定，同样一定低频截止频率与对应的幅值误差相关。
传感器的灵敏度与分辨率分别是什么
传感器的分辨率与灵敏度分别是什么传感器分辨率分辨率是指传感器可感受到的被测量的最小变化的能力。
也就是说，如果输入量从某一非零值缓慢地变化。
当输入变化值未超过某一数值时，传感器的输出不会发生变化，即传感器对此输入量的变化是分辨不出来的。
只有当输入量的变化超过分辨率时，其输出才会发生变化。
通常传感器在满量程范围内各点的分辨率并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨率的指标。
上述指标若用满量程的百分比表示，则称为分辨率。
分辨率与传感器的稳定性有负相相关性。
传感器灵敏度灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。
它是输出一输入特性曲线的斜率。
如果传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。
否则，它将随输入量的变化而变化。
灵敏度的量纲是输出、输入量的量纲之比。
例如，称重传感器的灵敏度，它一般是向如下这么标注的：灵敏度：2±0.002(mv/v) 。
其实它的意思是，传感器在受到额定的拉力(如果满量程是200KG的，它的额定拉力就是200KG)做用下，在激励电压(也叫供桥电压，输入电压)是1v的情况下，它的两个输出端会有2mv的压力变化。
当然实际工作时激励电压会大于1v，一般为10v到12v。
如果一个200KG的传感器，它的灵敏度是2±0.002(mv/v)，它的激励电压是10v，那么在200KG拉力作用下，输出端的压力变化就是2*10=20mv。
我们在选择传感器的时候，往往是三个或四个同时并联使用的，必须要求每个传感器的灵敏度要相同才能同时使用。
如果不相同的会使整个秤不准，把一个东西放在同一个秤的不同地方会显示不同的重量。
如果在更换损坏的传感器时，也要找到灵敏度和量程相同的传感器，其它的指标可以忽略，只要这两项指标相同，就是不同厂家的传感器放在一起用也可以。
※值得一提的是，提高灵敏度可以得到较高的测量精度，但是灵敏度越高，测量范围往往越窄，稳定性也往往越差。
传感器的灵敏度,低频噪声特性和动态响应范围
传感器的灵敏度，低频噪声特性和动态响应范围工程振动量值的物理参数常用位移、速度和加速度来表示。
由于在通常的频率范围内振动位移幅值量很小，且位移、速度和加速度之间都可互相转换，所以在实际使用中振动量的大小一般用加速度的值来度量。
常用单位为：米/秒2（m/s2），或重力加速度（g）。
描述振动信号的另一重要参数是信号的频率。
绝大多数的工程振动信号均可分解成一系列特定频率和幅值的正弦信号，因此，对某一振动信号的测量，实际上是对组成该振动信号的正弦频率分量的测量。
对传感器主要性能指标的考核也是根据传感器在其规定的频率范围内测量幅值精度的高低来评定。
电荷输出型加速度计不适合用于低频测量由于低频振动的加速度信号都很微小，而高阻抗的小电荷信号非常容易受干扰；当测量对象的体积越大，其测量频率越低，则信号的信噪比的问题更为突出。
因此在目前带内置电路加速度传感器日趋普遍的情况下应尽量选用电噪声比较小，低频特性优良的低阻抗电压输出型压电加速度传感器。
传感器的低频截止频率与传感器的高频截止频率类同，低频截止频率是指在所规定的传感器频率响应幅值误差（±5%,±10%或±3dB）内传感器所能测量的最低频率信号。
误差值越大其低频截止频率也相对越低。
所以不同传感器的低频截止频率指标必须在相同的误差条件下进行比较。
低阻抗电压输出型传感器的低频特性是由传感器敏感芯体和内置电路的综合电参数所决定的。
其频率响应特性可以用模拟电路的一阶高通滤波器特性来描述，所以传感器的低频响应和截止频率完全可以用一阶系统的时间常数来确定。
从实用角度来看，由于传感器的甚低频频率响应的标定比较困难，而通过传感器对时间域内阶跃信号的响应可测得传感器的时间常数；因此利用传感器的低频响应与一阶高通滤波器的特性几乎一致的特点，通过计算可方便地获得传感器的低频响应和与其对应的低频截至频率。
传感器的灵敏度，低频噪声特性和动态响应范围。
传感器评价指标
传感器评价指标传感器作为物联网和智能化时代的重要组成部分，扮演着监测、检测和测量等关键任务。
而对于传感器的评价指标，就是衡量其性能和功能的重要标准。
本文将从精度、响应时间、稳定性、线性度、灵敏度和可靠性等几个方面，对传感器的评价指标进行详细介绍。
一、精度精度是衡量传感器测量结果与真实值之间偏差的能力。
传感器的精度越高，其测量结果与真实值之间的偏差就越小。
精度可以通过绝对误差、相对误差和百分比误差等指标来评估，其中百分比误差是最常用的评价指标之一。
二、响应时间响应时间是指传感器从接收到输入信号到输出响应的时间间隔。
响应时间越短，传感器的实时性就越好。
传感器的响应时间受到传感器本身的特性、信号处理电路的设计和外部环境等因素的影响。
三、稳定性稳定性是指传感器在长时间使用过程中，输出信号的稳定程度。
一个稳定性好的传感器，其输出信号在相同条件下具有较小的波动和漂移。
稳定性可以通过长期稳定性、零漂移和温度稳定性等指标来评估。
四、线性度线性度是指传感器在输入信号范围内，输出信号与输入信号之间的线性关系。
线性度好的传感器，输出信号与输入信号之间存在较好的线性关系，可以提高测量结果的准确性。
线性度可以通过线性误差和非线性误差来评估。
五、灵敏度灵敏度是指传感器对于输入信号变化的响应程度。
灵敏度高的传感器可以对输入信号的微小变化做出较大的响应，提高了测量的灵敏度和精度。
灵敏度可以通过灵敏度系数和最小可测量信号等指标来评估。
六、可靠性可靠性是指传感器在一定时间范围内，正常工作且不发生故障的能力。
一个可靠性好的传感器具有较低的失效率和较长的使用寿命。
可靠性可以通过失效率、平均无故障时间和故障间隔时间等指标来评估。
传感器的评价指标涉及到精度、响应时间、稳定性、线性度、灵敏度和可靠性等多个方面。
通过对这些指标的评估和比较，可以选择出适合特定应用场景的传感器，以确保系统的性能和稳定性。
同时，对于传感器制造商和研发人员来说，不断提升传感器在这些指标上的表现，也是不断提高产品竞争力和满足用户需求的关键。
SICK传感器灵敏度与精度和分辨率的差异
SICK传感器灵敏度与精度和判别率的差别SICK传感器在稳态工作条件下输出星的更改4y对输入量的更改—的比值，即输出量和翰入量的比值。
例加如，假如一个位移传感器的输出电压在位移更改1毫米时更改为20毫升，它的灵敏度应麦示为200毫升/毫米。
当SICK传感器的输出和输入大纲相同时，灵敏度可以理解为放大倍数。
通过提高灵敏度，可以获得更高的测星精度。
但是灵敏度越高，测量范围越窄，稳定性越差。
精度指真值相近正负三倍标准差的值与星程之比，是指测量值与真值的最大区别；判别率是值引起示值更改的最小测星值；应当与灵敏度系数分开（敏度系数—指输出与输入之比）。
SICK传感器如下依据传感器翰出值与测量温度真值的差别，SICK传感器测量范因此，假如测量精度要求较高，应选择测量范围较小的传感器。
判别率，“通常取决于A/D转换器的位数”，或者取决于其输出值的最终一位。
判别率指SICK传感器能感受到被爆星的最小更改的本领，也就是说，假如输入量从一个非零值慢憬更改。
当输入值不超出确定值时，传感器的输出不会发生更改，即传感器无法区分输入值的更改。
只有入量的更改超出判别率时，其输出才会发生更改。
SICK传感器的位数精度决议，这是传感器反复测量同一标准值的最大百分比误差，指标判别率比校准后测星精度的精度高几倍。
判别率与传感器的稳定性有负相关。
传感器行业里所说的零热漂移是影响压力传感器性能的紧要指标，也受到广泛关注。
国际上，零热漂移只取决于力敏电阻的不等性和温度的非线性。
事实上，零热漂移也与力敏电阻的反向泄漏有关。
在这方面，多晶硅可以吸取衬底中的重金属杂质，从而减少力敏电阻的反向泄漏，改善零热漂移，提高传感器的性能。
还有哪些方法可以减少电漂移和矫正电漂移﹖除了影响压力传感器的测星精度和降低灵敏度外，零电漂移还有哪些紧要影响？使用零点电源移可以除掉压力传感器的热香点漂移。
所晋零点源移，是指放大器输入端短路时，输入端电压更改缓慢不规定的现象。
传感器及探测器的质量标准及检验方法
传感器及探测器的质量标准及检验方法传感器及探测器是现代科技中不可或缺的重要元素，用于感知和测量环境中的各种物理、化学和生物量。
传感器和探测器的质量标准和检验方法对于保证其工作稳定性和准确性至关重要。
本文将就传感器及探测器的质量标准和检验方法进行详细介绍。
一、传感器及探测器的质量标准1. 准确性：传感器及探测器的准确性是指其测量结果与真实值之间的误差。
一般要求传感器及探测器的准确性误差小于等于0.5%。
准确性可以通过与标准测试设备进行对比测试来进行评估。
2. 灵敏度：传感器及探测器的灵敏度是指其对被测参数变化的敏感程度。
一般要求传感器及探测器具有高灵敏度，即小范围的参数变化能够引起较大的传感器响应。
3. 稳定性：传感器及探测器的稳定性是指其在长时间使用过程中性能保持稳定不变。
稳定性可以通过连续测量同一参数多次来评估，要求测量结果具有较小的波动。
4. 重复性：传感器及探测器的重复性是指在相同条件下连续进行多次测量，测量结果之间的一致性。
重复性误差应小于等于0.2%。
5. 抗干扰能力：传感器及探测器应具有较强的抗干扰能力，能够在强电磁场、强光照、高温环境等条件下正常工作，并保持准确测量。
6. 寿命：传感器及探测器的寿命是指其正常工作的时间，一般要求至少具有10万次测量循环以上的能力。
二、传感器及探测器的检验方法1. 准确性检验：通过与标准测试设备进行对比测试，测量传感器或探测器在标准条件下的输出值。
计算测量结果与标准值之间的误差，评估其准确性。
2. 灵敏度检验：使用标准信号源对传感器或探测器施加不同幅度的输入信号，观察其输出值的变化情况。
通过建立输入信号和输出响应之间的关系曲线，计算传感器或探测器的灵敏度。
3. 稳定性检验：连续测量同一参数多次，计算测量结果的标准差。
标准差越小，说明传感器或探测器稳定性越好。
4. 重复性检验：在相同条件下连续进行多次测量，计算测量结果的最大误差。
最大误差越小，说明传感器或探测器的重复性越好。
力敏传感器测量原理
力敏传感器测量原理力敏传感器是一种用于测量压力或拉力的设备，其测量原理基于压阻效应。
当外力施加在敏感器上时，敏感元件内部的电阻值会发生变化，这个电阻值的变化可用于计算所施加的压力或拉力的大小。
力敏传感器通常由一个压阻片、一个弹簧、一个机械底座、一个电缆和连接器组成。
压阻片是敏感元件，它是由一个薄层的导电材料制成的，如硅、钨、销锌铝等。
当施加压力或拉力时，压阻片内的导电材料会发生微小的变形，导致阻值发生变化。
弹簧将敏感元件和测试对象联系在一起，它可以根据所施加的压力或拉力的大小而发生压缩或拉伸。
机械底座负责支撑传感器和测试对象，同时保持传感器的稳定性。
电缆和连接器将传感器和信号采集设备连接在一起，将压阻片内的变化转化为电信号输出。
使用力敏传感器进行测量时，需要将传感器放置在所需要测量的物体上。
当外力作用于该物体时，弹簧将传感器压缩或拉伸，此时压阻片的电阻值发生变化，电信号随之发生变化。
这个变化的大小可以通过信号采集设备进行读取和分析，从而计算出外力的大小。
力敏传感器有许多应用领域，例如：在机械制造业中，它们被用于测量机械零件的弹性变形和应力；在医学领域中，它们被用于测量骨骼和肌肉组织的应力和压力；在汽车行业中，它们被用于测量刹车系统的压力和转向系统的力量；在建筑领域中，它们被用于测量桥梁和建筑物的载荷。
力敏传感器是一种精密的测量设备，可以准确地测量所施加的压力或拉力的大小，其测量原理基于压阻效应。
通过使用力敏传感器，我们可以更好地了解物体的应力或压力的性质，有助于提高生产效率和产品质量。
除了测量原理，力敏传感器还有许多其他的重要参数需要考虑。
其中最重要的是灵敏度和线性度。
灵敏度是指传感器输出的电信号与施加在传感器上的外力之间的关系。
换句话说，灵敏度越高，传感器输出的电信号就会更精确地反映所施加的外力的大小。
灵敏度可以通过外力与电信号之间的比值来计算。
一个100牛顿的力敏传感器，当施加10牛顿的力时，其输出电信号为1伏特，则其灵敏度为10伏特/牛顿。
物理实验技术中的传感器校准与灵敏度提升方法
物理实验技术中的传感器校准与灵敏度提升方法传感器在物理实验中起着至关重要的作用，它们能够将各种物理量转换为电信号，为科学家提供准确的测量数据。
然而，传感器的准确度和灵敏度在实验过程中常常面临着挑战。
为了使实验结果更加精确，科学家们不断探索和改进传感器校准与灵敏度提升的方法。
在本文中，我们将探讨一些常用的技术和策略。
一、传感器校准方法在进行物理实验之前，传感器的准确性必须得到验证和校准。
下面介绍几种常见的传感器校准方法。
1. 标准品校准法：该方法是将传感器和已知精确值的标准品进行比对。
通过测量标准品的实际值和传感器读数的差异，可以确定校准曲线或修正系数，以提高传感器的准确性。
2. 预测模型校准法：该方法利用传感器的输入输出数据建立预测模型，然后与真实数据进行对比。
通过不断调整模型参数，可以提高传感器的准确性。
3. 加权回归校准法：该方法利用统计学的回归分析技术，通过对传感器读数和实际值的多次测量进行加权回归，来估计传感器的准确性。
二、传感器灵敏度提升方法传感器的灵敏度是指其对输入信号的变化程度的响应能力。
在某些实验中，需要提高传感器的灵敏度以获得更加精确的测量结果。
以下是几种常用的传感器灵敏度提升方法。
1. 信号放大器：传感器输出的信号通常非常微弱，而信号放大器可以将其放大到合适的幅度。
通过选择恰当的放大倍数，可以提高传感器的灵敏度。
2. 信号处理技术：通过使用数字滤波、平滑处理等信号处理技术，可以消除传感器信号中的噪声和干扰，提高传感器的灵敏度。
3. 使用增强技术：有些传感器可以通过使用增强技术来提高其灵敏度。
例如，在红外传感器中，可以使用干涉滤波器来增强信号，提高传感器的灵敏度。
4. 多个传感器的组合使用：在某些情况下，使用多个传感器的组合可以提高整体系统的灵敏度。
通过将它们的输出信号取平均或进行差分运算，可以获得更加精确的测量结果。
5. 传感器结构优化：有时候，对传感器的结构进行优化设计可以提高其灵敏度。
如何评估传感器的性能
如何评估传感器的性能传感器是工业和科技领域中的一项重要技术。
传感器可以测量物理量，例如温度、压力、湿度、流量、反射率、距离等等。
传感器的性能决定了它在应用中的可靠性和精确度。
因此，评估传感器的性能是非常重要的。
本文将介绍评估传感器性能的方法和技术。
评估传感器性能的参数可以分为精确度、线性度、响应时间、稳定性和灵敏度等。
其中，最重要的参数可能是精度和灵敏度。
精度是指传感器的输出值与真实值之间的误差。
通常，精度的评估需要进行校准或测试。
例如，在温度传感器中，我们可以将传感器放入不同温度的环境中，然后记录其输出值，以此来评估其精度。
线性度是指传感器的输出与测量量之间的比例关系。
换句话说，线性度能够反映传感器的输出是否与输入成线性关系。
如果传感器的输出不是线性的，则需要进行线性校准。
响应时间是指传感器从接收到输入信号到产生输出的时间。
响应时间非常重要，因为在某些应用中，需要实时准确的测量。
例如，在质量控制中，需要传感器即时响应以保证产品质量。
稳定性是指传感器输出的长期变化，通常以时间为自变量。
在某些实时监测应用中，稳定性问题可能导致错误的结果。
通常，需要对传感器稳定性进行周期性测试。
灵敏度是指传感器响应的最小输入量。
在检测弱信号或小变化的应用中，灵敏度非常重要。
评估传感器性能的方法下面是一些评估传感器性能的方法和技术。
1.标准测试标准测试是评估传感器性能的最常用方法。
标准测试通常是在标准条件下进行的，以确定传感器在不同条件下的精度、灵敏度、线性度和响应时间等参数。
标准测试需要有标准的测试装置和标准条件。
在实际应用中，标准测试可以确定传感器的性能并进行标定和校准。
2.工程实验在工程实验中，我们可以模拟实际应用情况，评估传感器在不同条件下的性能。
例如，在汽车制造中，可以使用不同的路况、速度和温度来评估传感器的性能。
3.模拟仿真在模拟仿真中，可以使用计算机程序模拟传感器的行为，评估其性能。
模拟仿真可以更好地了解传感器的行为，并进行可靠性分析。
传感器规格与精度计算
传感器规格与精度计算
简介
本文档旨在介绍传感器规格以及如何计算传感器的精度。
传感器规格
传感器规格是描述传感器性能的重要指标。
常见的传感器规格
包括以下几个方面：
1. 测量范围：传感器能够测量的物理量的范围。
2. 灵敏度：传感器输出信号与所测量物理量变化之间的关系。
3. 分辨率：传感器能够检测的最小变化量。
4. 频率响应：传感器能够响应的最大变化频率。
5. 噪声：传感器输出信号中存在的随机干扰。
精度计算
传感器的精度是评估传感器测量结果与真实值之间的误差大小。
精度通常用以下几个指标来表示：
1. 绝对误差：传感器测量结果与真实值之间的差异。
2. 相对误差：绝对误差与真实值之间的比率。
3. 精度等级：根据绝对误差或相对误差的大小，将传感器分为
不同的等级。
计算传感器的精度可以通过以下步骤进行：
1. 测量一系列已知真实值的物理量，并记录对应的传感器测量
结果。
2. 计算每个测量结果与对应真实值之间的差异，得到绝对误差。
3. 若需要，将绝对误差转化为相对误差。
4. 根据绝对误差或相对误差的大小，判断传感器的精度等级。
总结
传感器规格包括测量范围、灵敏度、分辨率、频率响应和噪声
等指标。
计算传感器的精度可以通过测量已知真实值并比较测量结
果与真实值之间的差异来完成。
便携式加速度传感器灵敏度标定仪MC-20说明书
便携式加速度传感器灵敏度标定仪MC-20使用说明书长沙鹏翔电子科技有限公司富士陶瓷株式会社本使用说明书详细记载了MC-20的操作方法、技术参数、注意事项等内容，请在使用之前详细阅读。
产品清单确认请在收到产品的时候，首先确认产品和以下附件是否齐全。
如有缺失，请立即联系富士陶瓷株式会社中国总代理—长沙鹏翔电子科技有限公司。
名称数量备注MC-20主机1台-低噪声电缆1根LN-0300.5m Miniature-BNC转接头各1个M6-M3(约4.9g)M6-No.10-32UNF(约1.2g)M6-Flat(约5.0g)M6标准螺栓(约1.3g)手提箱1个-专用AC适配器1个型号：DCP01USB电缆1根型号：USB01PC通信软件光盘1张程序安装用CD-ROMBNC插座保护套1个套在主机插座上，保护BNC插座用本机使用说明书1本本手册数据传输软件说明书1本-长沙鹏翔电子科技有限公司目录1、概要2、各部件名称及功能说明3、菜单选项和设置内容4、使用方法电源的准备传感器的安装方法驱动测试5、功能说明6、技术参数7、外形尺寸1.概要加速度传感器简易标定仪MC-20可以对电荷输出型以及内置放大器型加速度传感器进行标定。
对被测加速度传感器施加振动，通过输出的信号来显示加速度传感器的灵敏度。
*关于标定*本产品通过单一频率（159.2Hz）对加速度传感器的灵敏度进行测量，达到对传感器性能的简易诊断目的。
长沙鹏翔电子科技有限公司2.各部件名称及功能说明本体上面1电源开关长沙鹏翔电子科技有限公司ON/OFF电源开关键2选项按键切换到测量电荷输出型传感器的模式。
测量完成时（Single mode）需长按约1秒进行再次测量。
显示菜单画面时，可以用来移动光标。
※有关Single mode的功能说明请参照13页。
3选项按键切换到测量内置放大器型传感器的模式。
测量完成时（Single mode）需长按约1秒进行再次测量。
显示菜单画面时，可以用来移动光标。
传感器模型与测量原理
传感器模型与测量原理
传感器模型是指描述传感器输入与输出之间关系的数学模型。
传感器测量原理是指传感器通过各种物理效应或现象，将被测量的物理量转换为电信号进行测量的原理。
传感器模型通常包括以下几个方面：
1. 输入量：描述传感器所测量的物理量，例如温度、压力、湿度等。
2. 输出量：描述传感器输出的电信号，通常为电压、电流或频率等。
3. 线性度：描述传感器输出与输入之间的线性关系程度，即输出量与输入量之间是否存在直接比例关系。
4. 灵敏度：描述传感器输出变化相对于输入变化的响应程度，通常以电信号的变化量表示。
5. 偏差：描述传感器输出与真实值之间的偏差，可以分为零点偏差和增益偏差。
传感器测量原理根据不同的物理效应或现象可以分为多种类型，常见的包括：
1. 压阻式传感器：基于材料的电阻随压力变化而变化，如压力传感器、压力变送器等。
2. 电容式传感器：基于电容随被测量物理量变化而变化，如湿度传感器、位移传感器等。
3. 磁感应式传感器：基于磁场随被测量物理量变化而变化，如
磁力传感器、磁角度传感器等。
4. 光电传感器：基于光的吸收、反射、透射等特性进行测量，如光电开关、光电编码器等。
不同的传感器具有不同的测量原理和模型，选择合适的传感器需要考虑被测量物理量的特点以及测量要求。
同时，传感器的模型和测量原理也为后续的信号处理和数据分析提供了基础。
传感器的灵敏度,量程和频率范围的选择
联系方式：压电型式的加速度计是振动测试的最主要传感器。
虽然压电型加速度计的测量范围宽，但因市场上此类加速度计品种繁多，所以给正确的选用带来一定的难度。
作为选用振动传感器的一般原则：正确的选用应该基于对测量信号以下三方面的分析和估算。
a.被测振动量的大小b.被测振动信号的频率范围c.振动测试现场环境以下将针对上述三个方面并参照传感器的相关技术指标对具体的选用作进一步地讨论·传感器的灵敏度与量程范围传感器的灵敏度是传感器的最基本指标之一。
灵敏度的大小直接影响到传感器对振动信号的测量。
不难理解，传感器的灵敏度应根据被测振动量（加速度值）大小而定，但由于压电加速度传感器是测量振动的加速度值，而在相同的位移幅值条件下加速度值与信号的频率平方成正比，所以不同频段的加速度信号大小相差甚大。
大型结构的低频振动其振动量的加速度值可能会相当小，例如当振动位移为1mm,频率为1 Hz的信号其加速度值仅为0.04m/s2(0.004g)；然而对高频振动当位移为0.1mm，频率为10 kHz的信号其加速度值可达4 x 10 5m/s2 (400g)。
因此尽管压电式加速度传感器具有较大的测量量程范围，但对用于测量高低两端频率的振动信号，选择加速度传感器灵敏度时应对信号有充分的估计。
最常用的振动测量压电式加速度计灵敏度，电压输出型（IEPE 型）为50~100 mV/g，电荷输出型为10 ~ 50 pC/g。
加速度值传感器的测量量程范围是指传感器在一定的非线性误差范围内所能测量的最大测量值。
通用型压电加速度传感器的非线性误差大多为1%。
作为一般原则，灵敏度越高其测量范围越小，反之灵敏度越小则测量范围越大。
IEPE电压输出型压电加速度传感器的测量范围是由在线性误差范围内所允许的最大输出信号电压所决定，最大输出电压量值一般都为±5V。
通过换算就可得到传感器的最大量程，即等于最大输出电压与灵敏度的比值。
需要指出的是IEPE压电传感器的量程除受非线性误差大小影响外，还受到供电电压和传感器偏置电压的制约。
加速度传感器灵敏度中频测试过程中不确定度分析
加速度传感器灵敏度中频测试过程中不确定度分析2.陕西科技大学陕西省西安市 710021摘要：随着现代科学技术的发展，各种加速度传感器被广泛地应用于航空、航天、电子和船舶工业中，对加速度传感器的需求和数值准确性提出了新的要求，本文对加速度传感器灵敏度中频测试过程中一些影响因素，进行了简单的不确定度分析。
关键词：加速度传感器；中频测试；不确定度分析一.测量设备及测量方法的选择选用一套中频振动标准装置。
主要由8305型标准加速度计、4808型标准振动台、2719型功率放大器、2692型电荷放大器、3560-B-020型控制采集器等组成，测量范围为：频率 (20～2000)Hz；加速度幅值: (10～300)m/s2。
采用比较法，将标准传感器和被校仪器背靠背地刚性联接在一起，安装在振动台的台面中心，被检传感器直接安装在参考传感器的顶部，即背靠背检定法，也称比较法。
检定时，参考传感器和被检传感器会感受相同的正弦振动，参考传感器的灵敏度是已知的，通过比较他们的输出，最后换算出被检传感器的灵敏度。
测试原理图如下二. 测量模型采用比较法实现传感器灵敏度测量的数学模型为：式中：参考传感器灵敏度幅值，mV/(m·s-2)；参考传感器输出值，mV；被检传感器输出值，mV；三.不确定度的来源分析不确定度的来源可以包括人员、设备、被测对象、方法、环境等方面带来的不确定性、各种随机影响和修正系统影响的不完善。
不确定度来源分析尽可能做到不遗漏、不重复。
测量中的失误或突发因素不属于测量不确定度的来源。
例如，在测量不确定度评定时，如发现异常值，应仔细分析其产生的原因，在明确是粗大误差时，可考虑剔除该异常值，然后再评定其标准不确定度。
本次测量从以下几个主要因素分析误差的产生：1、由参考传感器套组引入的标准不确定度分量2、横向、摇摆和弯曲振动对输出的影响而引入的标准不确定度分量3、电压测量误差引入的标准不确定度分量4、相对运动对测量的影响而引入的标准不确定度分量5、总谐波失真对电压测量的影响而引入的标准不确定度分量6、安装参数（如扭矩、电缆的固定、模拟质量块等）及基座应变对测量的影响而引入的标准不确定度分量7、传感器参考灵敏度年稳定度影响引入的标准不确定度分量8、电荷放大器増益引入的标准不确定度分量9、环境条件对测量的影响而引入的标准不确定度分量四、通频带灵敏度幅值的相对扩展不确定度评定1、由参考传感器套组引入的标准不确定度分量参考传感器套组的电荷灵敏度值在除参考频率外，工作频率范围下, 激光绝对法的相对扩展不确定度为1.0% (k=2)，因此标准不确定度的分量为2、由横向、摇摆和弯曲振动对输出的影响而引入的标准不确定度分量横向振动影响为最大，中频标准振动台（比较法）检定规程JJG 298-2005中规定，台面中心横向加速度幅值不应大于主振方向加速度幅值的10%；压电加速度计检定规程JJG 233-2008要求，参考传感器振动最大横向灵敏度比应不大于2%；被检传感器的振动最大横向灵敏度比应不大于5%。
如何评估传感器及测试系统精度
传感器及测试系统精度评估所谓传感器精度，通常是指传感器的总误差δ与满程输出H U 的百分比值，即：100%H U δ⨯通常用线性度、迟滞、重复性、灵敏度、分辨率和漂移等表示其精度。
(一) 线性度线性度是指传感器的输出与输入成线性关系的成度。
传感器的理想输入-输出曲线特性应该是线性的，但是传感器的实际输入-输出特性大都具有一定程度的非线性，在输入量变化范围不大的条件下，可以用切线或割线拟合、过零旋转拟合、断点平移拟合等来近似地代表实际曲线的一段，这就是传感器非线性特性的线性化。
传感器的线性度一般用非线性误差表示，即实际的工作特性曲线与理想的线性特性曲线的偏离程度。
通常以最大偏移量max ∆与而定输出值N S 的百分比值表示，即max 1100%NS δ∆=±⨯ (二) 迟滞 迟滞也叫回程误差，是指在相同测量条件下，对应于同一大小的输入信号，传感器正、反行程的输出信号大小不相等的现象。
产生迟滞的原因：传感器机械部分存在不可避免的摩擦、间隙、松动、积尘等，引起能量的吸收和消耗。
迟滞的大小一般由实验的方法来确定。
用正反行程的最大输出差值max H ∆与满量程输出FS Y 的百分比来表示：max 100%H FSH Y γ∆=⨯(三) 重复性重复性表示传感器在输入量按照同一方向做全量程多次测试时所得的输入-输出特性曲线的一致程度。
重复性指标一般采用输出最大不重复误差max R ∆与满量程输出FS Y 之比的百分数表示：max 100%R FSR Y γ∆=±⨯ (四) 灵敏度 灵敏度是传感器在稳态下输出量变化对输入量变化的比值，用n S 来表示，即：dy =dx n S =输出量的变化输入量的变化 对于线性传感器，他的灵敏度就是它的静态特性的斜率；非线性传感器的灵敏度为一变量。
曲线约陡峭，灵敏度越大；越平坦，灵敏度越小。
灵敏度实质上是一个放大倍数，体现了传感器将被测量的微小变化放大为显著变化的输出信号的能力，即传感器对输入变量微小变化的敏感程度。
传感器测试方法
传感器测试方法传感器是一种能够感知和测量物理量或化学量的装置或设备。
传感器测试方法是指用来验证传感器性能和准确性的一系列测试步骤和手段。
在传感器的设计和制造过程中，测试是不可或缺的环节，它能够保证传感器的可靠性和稳定性。
本文将介绍几种常用的传感器测试方法。
一、灵敏度测试灵敏度是指传感器对输入信号变化的响应能力。
灵敏度测试是通过给传感器提供一系列已知大小的输入信号，然后测量传感器的输出信号，从而确定传感器的灵敏度。
常用的方法有激励响应法和比较法。
激励响应法是通过给传感器提供标准信号，然后测量输出信号的大小，计算传感器的灵敏度。
比较法是将传感器与已知灵敏度的传感器进行比较，从而确定待测传感器的灵敏度。
二、线性度测试线性度是指传感器输出与输入之间的线性关系。
线性度测试是通过给传感器提供一系列不同大小的输入信号，然后测量传感器的输出信号，从而确定传感器的线性度。
常用的方法有满量程输出法和多点校准法。
满量程输出法是在整个输入范围内分别给传感器提供最大和最小的输入信号，测量输出信号的大小，然后计算线性度。
多点校准法是在输入范围内选择多个不同大小的输入信号，测量输出信号的大小，然后通过拟合曲线来计算线性度。
三、稳定性测试稳定性是指传感器输出信号的长期稳定性和重复性。
稳定性测试是通过在一定时间内给传感器提供相同大小的输入信号，然后测量传感器的输出信号，从而确定传感器的稳定性。
常用的方法有零点漂移测试和温度稳定性测试。
零点漂移测试是在固定的输入条件下，测量传感器输出信号的变化，计算零点漂移。
温度稳定性测试是在不同温度环境下，测量传感器输出信号的变化，计算温度稳定性。
四、响应时间测试响应时间是指传感器从接收到输入信号到输出信号稳定的时间。
响应时间测试是通过给传感器提供一个突变或周期性的输入信号，然后测量传感器输出信号的变化，从而确定传感器的响应时间。
常用的方法有阶跃法和脉冲法。
阶跃法是给传感器提供一个突变的输入信号，测量输出信号的上升时间或下降时间。
