施密特触发器原理详解
施密特触发器的应用
施密特触发器的应用一、引言施密特触发器是一种常见的电子元件，广泛应用于数字电路中。
其主要作用是在输入信号的变化过程中，产生稳定的输出信号。
本文将介绍施密特触发器的原理和几个常见的应用场景。
二、施密特触发器的原理施密特触发器由两个三极管组成，分别是PNP型和NPN型。
当输入信号的电压超过一定的阈值电压时，触发器将从一个状态切换到另一个状态。
具体来说，当输入信号的电压超过上阈值电压时，输出信号将从低电平切换到高电平；当输入信号的电压低于下阈值电压时，输出信号将从高电平切换到低电平。
这种切换特性使得施密特触发器在许多应用中发挥重要作用。
三、施密特触发器的应用1. 稳定的开关施密特触发器可以用作数字电路中的稳定开关。
当输入信号的电压超过上阈值电压时，输出信号将保持在高电平；当输入信号的电压低于下阈值电压时，输出信号将保持在低电平。
这种稳定开关的特性使得施密特触发器在计算机内存、逻辑门电路等领域得到广泛应用。
2. 信号整形施密特触发器可以用来整形输入信号。
在一些噪声较大的信号传输中，输入信号可能会受到干扰而产生波动。
通过将输入信号连接到施密特触发器的输入端，可以使输出信号稳定在高电平或低电平，从而去除噪声和波动。
3. 电压比较器施密特触发器还可以用作电压比较器。
在一些需要判断输入信号与参考电压之间关系的电路中，可以通过将输入信号和参考电压连接到施密特触发器的输入端，通过观察输出信号的状态来判断两者的关系。
比如在温度控制系统中，可以使用施密特触发器来判断当前温度是否超过设定温度。
4. 触发器延时施密特触发器还可以用于触发器延时。
在一些需要在特定时刻触发某个事件的电路中，可以通过设置适当的延时电路和施密特触发器来实现。
比如在摄影中，可以使用施密特触发器来实现快门的触发延时，从而捕捉到特定的瞬间。
5. 脉冲发生器施密特触发器还可以用作脉冲发生器。
通过合理设计输入信号的频率和幅值，可以使施密特触发器产生稳定的脉冲信号。
单片机施密特触发器程序
单片机施密特触发器程序一、施密特触发器的原理和功能施密特触发器（Schmitt Trigger）是一种具有滞回特性的触发器，其主要功能是抗干扰。
它具有两个稳定状态，并且只有当输入信号电位达到阈值时，输出端才会发生状态改变。
施密特触发器能够在一定程度上减少干扰造成的误动作，提高电路的稳定性。
二、施密特触发器在单片机中的应用在单片机中，施密特触发器常用于处理输入信号的边缘变化，将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
这有助于减少外部干扰对单片机系统的影响，提高系统的可靠性和稳定性。
三、编写施密特触发器程序的步骤和方法1.确定施密特触发器的输入和输出引脚。
2.选择合适的阈值电压，并根据实际需求调整滞回特性。
3.编写程序实现施密特触发器的功能，主要包括电平检测和状态更新两部分。
四、程序实例及解析以下是一个使用C语言实现的施密特触发器程序实例：```c#include <reg51.h>sbit INPUT_PIN = P1^0; // 输入引脚sbit OUTPUT_PIN = P1^1; // 输出引脚void main(){while (1){if (INPUT_PIN == 0) // 输入引脚为低电平时，输出高电平{OUTPUT_PIN = 1;}else{OUTPUT_PIN = 0;}_nop_(); // 延时，防止输入信号边沿过快导致误动作}}```在这个例子中，我们使用了一个简单的施密特触发器，当输入引脚INPUT_PIN的电平低于阈值时，输出引脚OUTPUT_PIN输出高电平；当输入引脚的电平高于阈值时，输出引脚输出低电平。
通过调整阈值电压和滞回特性，可以实现对不同输入信号的响应。
总之，施密特触发器在单片机中的应用可以帮助我们处理复杂的输入信号，提高系统的抗干扰能力。
在编写程序时，我们需要了解施密特触发器的原理和功能，并根据实际需求调整阈值电压和滞回特性。
施密特触发电路特点、施密特触发电路工作原理
施密特触发电路是一种具有迟滞功能的比较器电路，其主要特点和工作原理如下：
特点：
1. 滞后现象（Hysteresis）：施密特触发器有两个不同的阈值电压，即上限阈值电压（VIH或VTH+）和下限阈值电压（VIL 或VTH-）。
当输入信号从低电平上升时，一旦超过上阈值电压，输出状态就会改变；而当输出已经处于高电平后，只有当输入信号下降到低于下阈值电压时，输出才会再次翻转。
两个阈值之间的差值称为滞后电压或回差电压。
2. 噪声抑制能力：由于存在滞后特性，施密特触发器对输入信号中的噪声有很好的抑制作用。
只有噪声足够大以使输入信号跨越阈值范围时，输出才会发生变化，这样可以避免小幅度的噪声引起输出的不必要切换。
3. 波形整形：对于非理想的方波、正弦波或其他不规则波形的输入信号，施密特触发器能够将其转换为边沿陡峭、干净的数字信号，常用于波形整形应用中。
工作原理：
在施密特触发电路内部，正反馈机制被用来实现上述的滞后
行为。
电路通常包含一个比较器和一些额外的电阻和电容元件来提供正反馈。
当输入电压VIN逐渐增大：
- 当VIN小于下限阈值电压VIL时，输出保持在某一稳定状态（比如低电平）。
- 随着VIN继续增加并达到上限阈值电压VIH时，输出立即跳变到另一稳定状态（比如高电平）。
- 输出跳变的同时，正反馈通过电路设计使得即使输入电压略有下降，只要不降到下限阈值以下，输出仍会保持不变。
当需要将输出由高电平变为低电平时，VIN必须降低至低于下限阈值VIL，此时输出才会发生反向跳变。
因此，施密特触发电路以其独特的双阈值工作方式，在电子系统中广泛应用在信号检测、逻辑门电路、波形变换等领域。
施密特触发电路原理
施密特触发电路是一种基于正反馈的触发器电路，常用于数字电路中的信号处理和触发功能。
它由两个比较器组成，具有两个阈值电压。
当输入信号超过高阈值时，输出从低电平切换到高电平；当输入信号低于低阈值时，输出从高电平切换到低电平。
施密特触发电路的原理如下：
1. 初始状态下，输入信号为低电平，输出为高电平。
2. 当输入信号上升到高于高阈值电压时，比较器的输出切换到低电平，反馈给另一个比较器作为输入。
3. 当输入信号下降到低于低阈值电压时，另一个比较器的输出切换到高电平，反馈给第一个比较器作为输入。
4. 通过正反馈的作用，施密特触发电路可以保持输出状态的稳定，直到输入信号再次超过高阈值或低于低阈值。
施密特触发电路具有滞回特性，即输出状态在输入信号上升和下降时具有不同的阈值。
这种特性使得施密特触发电路可以抵抗输入信号的噪声和干扰，提高了电路的稳定性和可靠性。
它常用于信号整形、频率分割和触发器等应用中。
02-31.2 施密特触发器电路结构及原理分析-课件
※ 施密特触发器电路结构及原理分析 ※
Schmitt Trigger
《数字电子技术基础》
第三十一讲 施密特触发器
■ 用门电路组成的施密特触发器
◆ 将两级反相器串接起来，同时通过分压电阻把输出端 的 电压反馈到输入端，就构成了施密特触发器电路。
CMOS门，阈值电压
VTH
1 2
第三十一讲 施密特触发器
小结——
1、无论T2由导通变截止还是由截止变导通，均 伴有正反馈过程，使输出端电压VO变得很陡峭；
2、由于R2>R3，所以使T1饱和导通时的VE必然 低于T2饱和导通时的VE值，因此，T1由截止变为导 通的输入电压VT+高于T1由导通变为截止时的输入电 压VT-，这样就得到了施密特触发特性。
vO
vO'
于是电路状态迅速转换为VO=VOH≈VDD，此时对应的输 入电平R1 R
2
VT
VT
R1
R2 R2
VTH
(1
R1 R2
)VTH
《数字电子技术基础》
第三十一讲 施密特触发器
（2）当VI从高电平VDD逐渐下降并达到VA=VTH时，VA 的下降又将引发另一个正反馈：
3、经计算可得此电路：
VT+ ≈ 1.7V VT- ≈ 0.8V △VT≈ 0.9V
课后练习
《数字电子技术基础》
第三十一讲 施密特触发器
■ 施密特触发电路的特点
施密特触发器（电路）是一种特殊的双稳态时序电 路，与一般双稳态电路比较，它具有两个明显的特点：
1、施密特触发器是一种优良的波形整形电路，因为 只要输入信号电平达到触发电平，输出信号就会从一个 稳态转变到另一个稳态，且通过电路内部的正反馈过程 可使输出电压的波形变得很陡。
施密特触发器电路及工作原理详解

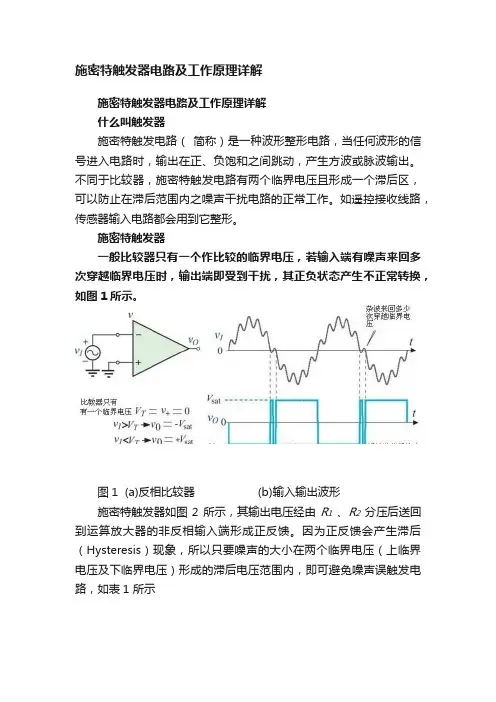

施密特触发器电路及工作原理详解施密特触发器电路及工作原理详解什么叫触发器施密特触发电路（简称）是一种波形整形电路，当任何波形的信号进入电路时，输出在正、负饱和之间跳动，产生方波或脉波输出。
不同于比较器，施密特触发电路有两个临界电压且形成一个滞后区，可以防止在滞后范围内之噪声干扰电路的正常工作。
如遥控接收线路，传感器输入电路都会用到它整形。
施密特触发器一般比较器只有一个作比较的临界电压，若输入端有噪声来回多次穿越临界电压时，输出端即受到干扰，其正负状态产生不正常转换，如图1所示。
图1 (a)反相比较器 (b)输入输出波形施密特触发器如图2 所示，其输出电压经由R1、R2分压后送回到运算放大器的非反相输入端形成正反馈。
因为正反馈会产生滞后（Hysteresis）现象，所以只要噪声的大小在两个临界电压（上临界电压及下临界电压）形成的滞后电压范围内，即可避免噪声误触发电路，如表1 所示图2 (a)反相斯密特触发器 (b)输入输出波形表1施密特触发器的滞后特性反相施密特触发器电路如图2 所示，运算放大器的输出电压在正、负饱和之间转换: νO= ±Vsat。
输出电压经由R1 、R2分压后反馈到非反相输入端：ν+= βνO，其中反馈因数=当νO为正饱和状态（+Vsat）时，由正反馈得上临界电压当νO为负饱和状态（- Vsat）时，由正反馈得下临界电压V TH与V TL之间的电压差为滞后电压：2R1图3 (a)输入、输出波形 (b)转换特性曲线输入、输出波形及转换特性曲线如图3(b)所示。
当输入信号上升到大于上临界电压V TH时，输出信号由正状态转变为负状态即：νI ＞V TH→νo = - Vsat当输入信号下降到小于下临界电压V TL时，输出信号由负状态转变为正状态即：νI ＜V TL→νo = + Vsat输出信号在正、负两状态之间转变，输出波形为方波。
非反相施密特电路图4 非反相史密特触发器非反相施密特电路的输入信号与反馈信号均接至非反相输入端，如图4所示。
mos管施密特触发器原理
mos管施密特触发器原理
MOS管施密特触发器是一种常用的数字电路触发器，它利用MOS 场效应管构成的反馈网络来实现正反馈，从而产生双稳态特性。
当输入信号超过一定阈值时，输出状态会发生翻转，这使得MOS管施密特触发器在数字逻辑电路中具有重要的应用。
MOS管施密特触发器的原理可以从多个方面来解释。
首先，从电路结构上来看，MOS管施密特触发器由两个MOS场效应管和若干个被动元件（如电阻、电容）组成。
其中，MOS管的栅极和漏极之间串联了一个正反馈环路，这种反馈结构可以使得输出在输入信号超过一定阈值时产生瞬时的翻转，从而实现触发器的功能。
其次，从工作原理上来看，MOS管施密特触发器利用MOS场效应管的开关特性和正反馈的作用来实现双稳态。
当输入信号超过一定阈值时，反馈环路会使得输出瞬时地改变状态，这种状态的改变又会反过来影响反馈环路，从而保持输出状态的稳定。
这种双稳态的特性使得MOS管施密特触发器可以作为数字存储元件或者时序电路中的重要组成部分。
此外，从信号处理的角度来看，MOS管施密特触发器可以看作
是一种非线性的信号处理器件。
在输入信号超过阈值时，输出会出现明显的跳变，这种非线性特性使得MOS管施密特触发器在数字信号处理和数字逻辑电路中具有重要的应用，例如在数字振荡器、脉冲发生器等电路中起着关键作用。
综上所述，MOS管施密特触发器的原理涉及到电路结构、工作原理和信号处理等多个方面，通过理解这些原理，可以更好地应用和设计MOS管施密特触发器电路。
ne555施密特触发器 (3)
NE555施密特触发器1. 引言NE555是一种常用的集成电路，用于实现多种定时和脉冲生成功能。
其中的施密特触发器是一种常见的应用，它能够根据输入信号的电压水平快速切换输出信号的状态。
本文将详细介绍NE555施密特触发器的原理、工作方式和应用场景。
2. NE555概述NE555是一种双稳态脉冲宽度调制（PWM）可控的定时器芯片，由Signetics公司（后被飞利浦公司收购）于1971年研发。
它由电压比较器、RS触发器、RS锁存器和输出驱动器等功能模块组成，可实现多种定时、延时和脉冲生成功能。
NE555工作稳定可靠，应用广泛，在电子设计和制作中扮演着重要角色。
3. 施密特触发器原理施密特触发器是一种基于正反馈原理的触发器。
它通过电压比较器和RS触发器实现。
施密特触发器中的比较器使用了两个参考电压，分别称为上限电压V VV和下限电压V VV。
当输入信号上升到V VV时，输出从低电平切换到高电平。
当输入信号下降到V VV时，输出从高电平切换到低电平。
这样的比较器能够消除输入信号的噪声和抖动，并实现快速切换的输出信号。
4. NE555施密特触发器电路图和工作方式下面是NE555施密特触发器的电路图：+---+---++---|1 8|---+| | | |---+---|2 7|---|---| | NE555 |---+---|3 6|---|---| | | |+---|4 5|---++---+---+NE555的引脚功能说明如下： - 引脚1（GND）：接地引脚 - 引脚2（TRIG）：施密特触发器的输入引脚，通过施密特触发器的输出状态来改变 - 引脚3（OUT）：输出引脚，输出施密特触发器的状态 - 引脚4（RESET）：复位引脚 - 引脚5（CTRL）：电压控制引脚，通过改变引脚电压可以改变施密特触发器的状态 - 引脚6（THR）：上限电压参考引脚 - 引脚7（DIS）：输出禁用引脚 - 引脚8（VCC）：电源引脚NE555施密特触发器的工作方式如下： 1. 初始状态下，引脚2（TRIG）为低电平，引脚3（OUT）由电源引脚提供高电平输出，引脚6（THR）接地。
单片机施密特触发器程序
单片机施密特触发器程序摘要：1.单片机施密特触发器简介2.单片机施密特触发器的工作原理3.单片机施密特触发器的应用领域4.单片机施密特触发器的程序设计5.单片机施密特触发器的程序实例正文：单片机施密特触发器，作为一种常见的数字电路元器件，被广泛应用于各种电子设备中。
它的主要作用是在输入信号达到一定阈值时，输出信号发生翻转，从而实现对输入信号的整形和放大。
本文将详细介绍单片机施密特触发器的原理、应用及程序设计。
一、单片机施密特触发器简介施密特触发器（Schmitt Trigger）是一种具有非线性传输特性的触发器，它能够在输入信号达到一定阈值时，使输出信号发生翻转。
与传统的触发器相比，施密特触发器具有更快的响应速度和更宽的输入电压范围，因此被广泛应用于各种电子设备中。
二、单片机施密特触发器的工作原理单片机施密特触发器的工作原理主要基于反馈。
当输入信号达到一定阈值时，触发器输出翻转，同时将翻转后的输出信号反馈到输入端，使得输入信号与反馈信号相减，从而形成一个正反馈回路。
正反馈回路使得触发器在输入信号达到阈值时，能够迅速发生翻转。
三、单片机施密特触发器的应用领域单片机施密特触发器广泛应用于各种电子设备中，如滤波器、信号整形、信号放大等。
在通信、自动控制、计算机等领域都有广泛应用。
四、单片机施密特触发器的程序设计单片机施密特触发器的程序设计主要包括硬件连接和软件编程两个方面。
1.硬件连接：首先需要将施密特触发器的输入、输出及反馈端口与单片机的相应端口进行连接。
2.软件编程：编写程序实现对施密特触发器的控制，包括初始化、输入信号采样、输出信号翻转等功能。
五、单片机施密特触发器的程序实例以下是一个简单的单片机施密特触发器程序实例：```c#include <reg52.h>#include <intrins.h>sbit Trigger_In = P1^0; // 输入信号连接到P1.0sbit Trigger_Out = P1^1; // 输出信号连接到P1.1void Init_Trigger(); // 初始化施密特触发器void Sample_Trigger(); // 采样输入信号void Trigger_Out_Flip(); // 翻转输出信号void main(){Init_Trigger();while(1){Sample_Trigger();if(Trigger_In == 0) // 当输入信号为低电平时{Trigger_Out_Flip(); // 翻转输出信号}}}void Init_Trigger() // 初始化施密特触发器{P1 = 0xfe; // 将P1.0 和P1.1 初始化为高电平}void Sample_Trigger() // 采样输入信号{unsigned char temp = P1; // 读取P1 端口的值if(temp & 0x01) // 如果P1.0 端口为低电平{Trigger_In = 0; // 设置Trigger_In 为0 }else // 如果P1.0 端口为高电平{Trigger_In = 1; // 设置Trigger_In 为1}}void Trigger_Out_Flip() // 翻转输出信号{if(Trigger_Out == 0) // 如果输出信号为低电平{Trigger_Out = 1; // 翻转输出信号为高电平}else // 如果输出信号为高电平{Trigger_Out = 0; // 翻转输出信号为低电平}}```该程序通过查询方式检测输入信号，当输入信号为低电平时，翻转输出信号。
施密特触发器原理及应用
1.施密特触发器基本原理施密特触发器又称施密特反相器，是脉冲波形变换中经常使用的一种电路。
它在性能上有两个重要的特点：第一，输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，与输入信号从高电平下降过程中对应的输入转换电平不同。
第二，在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。
利用这两个特点不仅能将边沿变化缓慢的信号波形整形为边沿陡峭的矩形波，而且可以将叠加在矩形脉冲高、低电平上的噪声有效地清除。
施密特触发器可以由门电路构成，也可作成单片集成电路产品，且后者最为图1 CMOS施密特触发器逻辑符号及施密特电路的电压传输特性曲线常用。
图1是CMOS集成施密特触发器CD40106逻辑符号与电压传输特性曲线。
2．施密特触发器的应用⑴用于波形变换利用施密特触发器状态转换过程中的正反馈作用，可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。
图2的例子中，输入信号是由直流分量和正弦分量叠加而成的，只要以信号的幅度大于V即可在施密特触发器的输T+出端得到同频率的矩形脉冲信号。
图2 用施密特触发器实现波形变换⑵ 用于脉冲的整形在数字系统，常常需要将窄脉冲进行展宽，图3是用CD40106来展宽脉冲宽度的电路及输入、输出波形，它是利用R 、C 充电延时的作用来展宽输出脉冲的，改变R 、C 的大小，即可调节脉宽展宽的程度。
图图 3 施密特触发器实现窄脉冲展宽电路及其波形⑶ 用于单稳态触发器单稳态触发器的工作特性具有如下的显著特点：第一，它有稳态和暂稳态两个不同的工作状态；第二，在外界触发脉冲作用下，能从稳态翻转到暂稳态，在暂稳态维持一段时间以后，再自动返回稳态；V IV t （ms ）t （ms ）第三，暂稳态维持时间的长短取决于电路本身的参数，与触发脉冲的宽度和幅度无关。
由于具备这些特点，单稳态触发器被广泛应用于脉冲整形、延时（产生滞后于触发脉冲的输出脉冲）以及定时（产生固定时间宽度的脉冲信号）等。
施密特触发器 工作原理
施密特触发器工作原理
施密特触发器是一种电子开关，用于在输入信号的上升沿和下降沿之间触发输出。
它具有两个稳定状态，分别称为"低"和"高"。
施密特触发器使用正反馈来增强输入信号的噪声饥饿，
以确保在输入信号存在噪声或干扰的情况下，输出能够稳定触发。
施密特触发器的工作原理如下：
1. 当输入信号从低电平跃升至高电平时，触发器处于"低"状态。
此时，由于正反馈的作用，输出保持在低电平。
2. 当输入信号上升到一个称为上升阈值电压的临界值时，触发器切换到"高"状态。
此时，输出电压快速跃升到高电平。
3. 当输入信号下降到一个称为下降阈值电压的临界值时，触发器切换回"低"状态。
此时，输出电压快速跃降到低电平。
4. 如果输入信号在上升或下降过程中存在噪声或干扰，触发器的阈值可以提供一个安全的边缘，以确保信号的稳定触发。
总之，施密特触发器通过利用正反馈的增强作用，使得输入信号的上升和下降过程中的噪声对触发器的稳定触发不会产生干扰。
它在电子开关和数字电路中广泛应用。
正反相施密特触发器电路的工作原理详解
正反相施密特触发器电路的工作原理详解什么叫触发器施密特触发电路（简称）是一种波形整形电路，当任何波形的信号进入电路时，输出在正、负饱和之间跳动，产生方波或脉波输出。
不同于比较器，施密特触发电路有两个临界电压且形成一个滞后区，可以防止在滞后范围内之噪声干扰电路的正常工作。
如遥控接收线路，传感器输入电路都会用到它整形。
施密特触发器一般比较器只有一个作比较的临界电压，若输入端有噪声来回多次穿越临界电压时，输出端即受到干扰，其正负状态产生不正常转换，如图1所示。
图1 (a)反相比较器(b)输入输出波形施密特触发器如图2 所示，其输出电压经由R1、R2分压后送回到运算放大器的非反相输入端形成正反馈。
因为正反馈会产生滞后（Hysteresis）现象，所以只要噪声的大小在两个临界电压（上临界电压及下临界电压）形成的滞后电压范围内，即可避免噪声误触发电路，如表1 所示图2 (a)反相斯密特触发器(b)输入输出波形表1反相施密特触发器电路如图2 所示，运算放大器的输出电压在正、负饱和之间转换:νO= ±Vsat。
输出电压经由R1 、R2分压后反馈到非反相输入端：ν+= βνO，其中反馈因数=当νO为正饱和状态（+Vsat）时，由正反馈得上临界电压当νO为负饱和状态（- Vsat）时，由正反馈得下临界电压V TH与V TL之间的电压差为滞后电压：2R1图3 (a)输入、输出波形(b)转换特性曲线输入、输出波形及转换特性曲线如图3(b)所示。
当输入信号上升到大于上临界电压V TH时，输出信号由正状态转变为负状态即：νI ＞V TH→νo = - Vsat当输入信号下降到小于下临界电压V TL时，输出信号由负状态转变为正状态即：νI ＜V TL→νo = + Vsat输出信号在正、负两状态之间转变，输出波形为方波。
非反相施密特电路图4 非反相史密特触发器非反相施密特电路的输入信号与反馈信号均接至非反相输入端，如图4所示。
施密特触发器SchmittTrigger
电参数 名称
符号
测试条件
参数
VDD
最小值 最大值
单位
上限阈 值电压
UT+
5 10
15
2.2
3.6
4.6
7.1
V
6.8
10.8
下限阈 值电压
UT–
5 10
0.9
2.8
2.5
5.2
V
15
4
7.4
滞回
5
0.3
1.6
二电、压TTL
集U成T 施密特10触发器（1.2略）
二、电路组成及工作原理
8 +VCC
4
工作原理 uI
VCC
UCO 5
6
uI
2
10
&
Q
1
3
uO1
+VDD
2 3
VCC
1 3
VCC
OuO
&
UOH
t
010
TD 7 uO2
UOL O
t
1
外加 UCO 时, 可改变阈值和回差电压
uI 上升时与 2VCC/3 比 uI 下降时与 VCC/3 比
三、滞回特性及主要参数
(一) 滞回特性
uO UOH
回差 电压
UOL
O
UT–
1 3
VCC
UT+
uI
2 3
VCC
特点:
uI 增大时与上限阈值比
uI 减小时与下限阈值比
(二) 主要静态参数
上限阈值电压
UT
2 3
VCC或UCO下限阈电压UT1 3
施密特触发器原理
施密特触发器原理施密特触发器（Schmitt Trigger）是一种非线性电路，广泛应用于信号调节和数字电路中。
本文将介绍施密特触发器的原理和工作方式。
1. 施密特触发器的概述施密特触发器是一种具有双阈值的比较器电路，能够将输入信号从模拟域转换为数字域的电路。
它通过正反馈实现了滞回特性，可以抑制输入信号中的噪声和抖动，从而提供了可靠的输出信号。
2. 施密特触发器的工作原理施密特触发器由一个比较器和一个正反馈网络组成。
正反馈网络使得比较器的阈值有两个水平：一个是正向阈值（高电平阈值），另一个是负向阈值（低电平阈值）。
当输入信号超过正向阈值时，输出变为高电平；当输入信号低于负向阈值时，输出变为低电平。
施密特触发器的工作过程可以分为两个阶段：上升沿和下降沿。
•上升沿：当输入信号从低电平变为高电平时，触发器的输出保持低电平，直到输入信号超过正向阈值才将输出切换为高电平。
•下降沿：当输入信号从高电平变为低电平时，触发器的输出保持高电平，直到输入信号低于负向阈值才将输出切换为低电平。
在施密特触发器中，正反馈网络起到了关键作用。
当输出为低电平时，在正反馈网络中的电压分压导致比较器的阈值提高，使得输入信号必须超过一个值才能使输出切换为高电平。
同样地，当输出为高电平时，正反馈网络使比较器的阈值降低，输入信号必须低于另一个值才能使输出切换为低电平。
3. 施密特触发器的应用施密特触发器在数字电路和信号调节中有广泛的应用。
•输入信号消抖：施密特触发器能够抑制输入信号上的噪声和抖动，使输出信号更加稳定，可用于消抖电路的设计。
•信号波形整形：施密特触发器能够将输入信号波形整形为方波信号，便于后续的数字处理。
•触发器设计：施密特触发器本身可以作为一个触发器，用于时序电路的设计。
4. 施密特触发器的优缺点施密特触发器的主要优点在于它能够通过滞回特性抑制输入信号中的噪声和抖动，提供可靠的输出信号。
然而，施密特触发器也有一些缺点：•边沿速度较慢：由于滞回特性的存在，施密特触发器的边沿速度相对较慢，对于高频信号可能会出现失真。
施密特触发器工作原理数字集成电路
施密特触发器工作原理数字集成电路嘿，你知道施密特触发器不？这玩意儿在数字集成电路里可有着重要的地位呢！那施密特触发器到底是啥？它的工作原理又是咋回事呢？咱今儿个就来好好唠唠施密特触发器在数字集成电路中的那些事儿。
施密特触发器是一种特殊的门电路，它具有两个阈值电压。
这两个阈值电压可不一样哦，一个高阈值电压，一个低阈值电压。
当输入信号从低电平逐渐升高时，只有达到高阈值电压，输出才会发生变化。
反过来，当输入信号从高电平逐渐降低时，要降到低阈值电压，输出才会再次改变。
就好像有两个门槛，一个高门槛，一个低门槛，信号得跨过这两个门槛，才能让输出有反应。
举个例子吧，想象一下你在爬楼梯。
有两个台阶，一个高一点，一个低一点。
当你从下往上走的时候，得踩到高一点的那个台阶，才算是上了一层楼。
而当你从上往下走的时候，得踩到低一点的那个台阶，才算是下了一层楼。
施密特触发器就跟这差不多，输入信号就像是你在爬楼梯，高阈值电压和低阈值电压就是那两个台阶。
在数字集成电路中，施密特触发器有很多用处呢。
比如说，它可以用来整形信号。
有时候输入信号可能会有一些噪声或者不稳定的部分，通过施密特触发器，就可以把这些不好的部分去掉，让输出信号变得更加干净、稳定。
就好像你把一个有点皱巴巴的纸给抚平了一样，让它变得更加整齐。
施密特触发器还可以用来做脉冲整形。
如果输入信号是一个不规则的脉冲，通过施密特触发器，可以把它变成一个规则的脉冲。
比如说，把一个很窄的脉冲变成一个宽一点的脉冲，或者把一个形状不好看的脉冲变成一个形状好看的脉冲。
这就像是一个魔术师，把一个不怎么好看的东西变成了一个很漂亮的东西。
另外，施密特触发器还可以用来做信号转换。
比如说，把一个模拟信号转换成一个数字信号。
这是怎么做到的呢？其实很简单，当输入信号的电压超过高阈值电压时，输出就变成高电平，表示数字信号的“1”。
当输入信号的电压低于低阈值电压时，输出就变成低电平，表示数字信号的“0”。
施密特触发器原理
施密特触发器原理
施密特触发器原理是一种重要的电学理论，它可以用来解释电子元件如何被激发，以及其输出的电子信号的特性。
它的名字来自德国科学家施密特（Schmitt），他从1940年代开始研究电子电路，并首先提出了这种理论。
施密特触发器的基本原理是，当输入信号的电压超过一定的阈值时，电子元件会被激活，从而产生一个输出信号。
这个阈值可以被称为“施密特电压”。
当输入信号电压超过施密特电压时，电子元件就会被激活，从而产生一个输出信号。
施密特触发器原理可以用于许多电子电路，例如报警器、安全系统、门锁等。
施密特触发器可以检测到输入信号的电压是否超过了阈值，并将其转换为输出信号，从而实现电子电路的目的。
施密特触发器原理也被用来控制电动机。
当电压超过某个阈值时，触发器会被激活，从而控制电动机的运行。
这种控制机制使电动机能够实现更高精度的控制，并且更加稳定和可靠。
总之，施密特触发器原理是一种非常有用的电学理论，它可以用来解释电子元件的激活和输出电子信号的特性，并可以用于控制电动机的运行。
cmos施密特触发器工作原理
cmos施密特触发器工作原理CMOS施密特触发器是一种常用的数字电路元件，它具有自激振荡特性，在电子系统中起到重要的作用。
本文将从工作原理的角度，详细介绍CMOS施密特触发器的原理及其工作过程。
CMOS施密特触发器是由CMOS反相器和CMOS与非门组成的。
CMOS反相器由P型金属氧化物半导体场效应管(P-MOS)和N型金属氧化物半导体场效应管(N-MOS)组成，它的输入端是经过反相的，输出端则与输入端相反。
CMOS施密特触发器的工作原理是利用了反馈机制。
在触发器的输入端有两个输入信号，分别是置位信号（SET）和复位信号（RESET）。
当SET信号为高电平时，P-MOS管导通，N-MOS管截止，输出端的电平为低电平，触发器处于置位状态。
当RESET信号为高电平时，P-MOS管截止，N-MOS管导通，输出端的电平为高电平，触发器处于复位状态。
如果SET和RESET信号同时为低电平，则触发器的状态保持不变。
CMOS施密特触发器的一个重要特点是具有阈值电压的存在。
当输入信号超过阈值电压时，输出信号会发生翻转，从低电平翻转到高电平，或从高电平翻转到低电平。
这是因为CMOS反相器的阈值电压导致了输入信号的放大和反相。
CMOS施密特触发器的工作过程可以分为两个阶段：置位阶段和复位阶段。
在置位阶段，SET信号为高电平，RESET信号为低电平，此时P-MOS管导通，N-MOS管截止，输出端为低电平。
在复位阶段，RESET信号为高电平，SET信号为低电平，此时P-MOS管截止，N-MOS管导通，输出端为高电平。
在两个阶段之间，SET 和RESET信号的变化将引起输出端电平的翻转。
CMOS施密特触发器具有很多优点。
首先，它的功耗较低，因为CMOS技术本身就具有低功耗的特点。
其次，它的噪声容限较高，能够有效抵抗输入信号的噪声干扰。
此外，CMOS施密特触发器的输入电阻较高，输出电阻较低，能够适应各种不同的输入输出条件。
最后，CMOS施密特触发器的尺寸较小，能够在集成电路中实现高度集成。
施密特触发器工作原理
VTH
VDD 2
R1< R2
I为三角波
v I1
R2 R1 R2
vI
R1 R1 R2
vO
当vI1=0，v O= 0V
υo vO/V
VOH ≈VDD 10
υI1
(1) I上升 只要 I1 <VTH，则保持 O =0V
8 B
6
4
(2)当υI 1 =VTH，电路发生正反馈 ：
vI↑ vI1↑ vO1↓
(3) υI1 VTH电路,维持 υ O=VOH 不变
(4)当υI下降, υI1也下降 ,只要υI1 > VTH， 则保持 υo =VOH
当 υI1 =VTH，电路产生如下正反馈 ：
R2
G1
G2
vI↓
vI1↓ vO1↑
vO↓ vI
R1
1
1
vO
vO= VOL
vI1
vO1
↓
I1
R2 R1 R2
I
R1 R1 R2
8.2 施密特触发器
8.2.1 用门电路组成的施密特触发器 8.2.2 集成施密特触发器 8.2.3 施密特触发器的应用
8.2 施密特触发器
1、施密特触发器电压传输特性及工作特点：
① 施密特触发器属于电平触发器件，当输入信号达到某一定电压 值时，输出电压会发生突变。
② 电路有两个阈值电压。 输入信号增加和减少时，电路的阈值电
vO↑ vO=VOH
2
0
2 4 6 8 10
VTH
vI/V
↓
R2
正向阈值电压 (VT+): I 值在增加
过程中，使输出电压产生跳变时
所对应I 的值。
施密特触发器SchmittTrigger
集电极开路输出
UT–
A
uI
uA
uO
C
uI
R
<>UUUTTT–++ C
1 uO uA uO
UT+ UT–
UUUOOOHLH
(一) 滞回特性
uO UOH
回差 电压
UOL
O
UT–
1 3
VCC
UT+
uI 增大时与上限阈值比
uI 减小时与下限阈值比
(二) 主要静态参数
上限阈值电压
UT
2 3
VC
C或UC
O
下限阈值电压
UT
1 3
VC
C或
1 2
UC
O
回差电压
UT = UT+ – UT–
6.2.2 集成施密特触发器 一、CMOS 集成施密特触发器 （一） 引出端功能图
二、电路组成及工作原理
8 +VCC
4
工作原理 uI
VCC
UCO 5
6
uI
2
10
&
Q
1
3
uO1
+VDD
2 3
VCC
1 3
VCC
OuO
&
UOH
t
010
TD 7 uO2
UOL O
t
1
外加 UCO 时, 可改变阈值和回差电压
uI 上升时与 2VCC/3 比 uI 下降时与 VCC/3 比
三、滞回特性及主要参数
1A 1 1Y 2
2A 3 2Y 4
3A 5 3Y 6
VSS 7
CC40106
14 VDD
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
υo
8 B 6 4 2 0 2 4
υI1
V ≈VDD 10 OH
vI↑
vI1↑
vO1↓
vO↑
vO=VOH ↓
G1 vI R1 1
VTH
6
8
10
vI/V
正向阈值电压 (VT+): I 值在增加 过程中，使输出电压产生跳变时 所对应I 的值。
R2 G2 1
1 0
vO vO1
0
vI1
I1
R2 R1 I O R1 R2 R1 R2
8.2 施密特触发器
8.2.1 用门电路组成的施密特触发器
8.2.2 集成施密特触发器
8.2.3 施密特触发器的应用
8.2 施密特触发器
1、施密特触发器电压传输特性及工作特点：
① 施密特触发器属于电平触发器件，当输入信号达到某一定电 压值时，输出电压会发生突变。 ② 电路有两个阈值电压。 输入信号增加和减少时，电路的阈值
vI↓ vI1↓ vO1↑ vO↓
vI
vO=VOL ↓ R 2
I1
R1 R2
I1 V TH
V T- ( 1
vI1
I
R1 O R1 R2
R2 R1 V TH V DD R1 R2 R1 R2
VT V T V T - 2
R1 R V TH 1 V DD R2 R2
，
TP3
TP11 TP9 TN10 TN12
vO
整形电路
输出电路
8.2.3 施密特触发器的应用
1. 波形变换
1
vI
vO
vO1 VOH
vT+ vT-
vI
VOL o
VT_ VT+
vI
vO VOH VOL 0
t
tWo t
2.
波形的整形
1
vI
vI VT+ VT– 0 vO VOH VOL 0
vO
vI vI VT+ VT–
电压分别是正向阈值电压（VT+）和负阈值电压（VT-） 。
vO VOH
1
vo VOH
vO vI
1
vI
vO
VOL o VT- VT+ vI
VOL O
VT－ VT+
vI
同相输出施密特触发器
反相输出施密特触发器
8.2.1 用门电路组成的施密特触发器
1、电路组成
R2 G1 vI R1 1 G2 1 vO vO1
I1
2、工作原理 假定：
VTH V DD 2
R1< R2
I为三角波
v I1
R2 R1 vI vO R1 R 2 R1 R 2
当vI1=0，v O= 0V
(1) I上升 只要 I1 <VTH，则保持 O =0V (2)当υI 1 =VTH，电路发生正反馈 ：
vO/V
t
1
vO
0 vO VOH VOL 0
t
t
t
(a)
(b)
3.消除干扰信号
vI
vI VT
2
1
vo
VT
1
O vO
t
vO VOH
O vO
t
VOL o VT+ VTO
t
合理选择回差电压，可消除干扰信号。
4.
Hale Waihona Puke 幅度鉴别vI VT+
1
υI
vO VOH
o
VT0 0 t
vO VOH
VOL
VOL o VT+ VT-
R1 )V TH R2
vI
1
vo
G1 vI R1 1
R2 G2 1 vO vO1
vI1
vI VT＋ VT－ vO VDD O VDD
t
vO
O 工作波形
t
O
VT－ VT＋ 传特性曲线
vI
1
8.2.2 集成施密特触发器
vI
vO
VDD TP1 vS2 TP2 vI TN5 vS5 TN4 施密特电路 TN6 VDD TP7 TN8 vO
0
vI
R1 )V TH R2
v I1 V TH
R2 VT R1 R 2
VT+ ( 1
(3) υI1
VTH电路,维持 υ O=VOH 不变 ,只要υI1 > VTH， 则保持 υo =VOH
R2 G1 R1 1 G2 1 vO vO1
(4)当υI下降, υI1 也下降
当 υI1 =VTH，电路产生如下正反馈 ：
