常见的铸造缺陷

合集下载

铸造缺陷种类

铸造缺陷种类

铸造缺陷种类
1、气孔缺陷。

铸铁件在凝固过程中未能逸出的气体留在铸件内部形成的小孔洞,内壁光滑,有气体。

表面一般情况下呈球状或椭球状,对于超声波具有较高的反射率,因此可以通过超声波进行检测。

2、缩松、缩孔缺陷。

铸铁件在冷却凝固时,体积收缩,在最后凝固的时候得不到充足的铁液的补充便会形成空洞状的缺陷,内壁粗糙,周围多伴有许多杂质和细小的气孔。

缩松呈现细小而分散的空隙,缩孔呈现大而集中的空洞。

3、偏析缺陷。

指铁合金在冶炼过程中或铁金属在熔化的过程中因为成分分布不均而形成的成分偏析,有偏析存在的区域其力学性能和整个金属的力学性能有较大的差别。

4、裂纹缺陷。

铸铁件中的裂纹主要时由于金属材料的强度难以支撑金属在冷却凝固时的收缩应力,这与金属中的合金含量、铸铁件的形状设计和铸造工艺有很大的关系。

5、冷隔缺陷。

这是指在浇注铁液时,由于飞溅、浇注中断或来自不同方向的两股金属流相遇,液态金属表面冷却形成的半固态薄膜留在铸铁件内而形成的一种隔膜状的面积型缺陷。

铸造缺陷汇总

铸造缺陷汇总

形状及重 变形 6 量差错类
铸件缺陷
铸件外形扭曲改变,与图纸不符。
错型(错箱) 铸件外形在分型面处错位,一侧多肉,另一侧缺肉;
错芯
铸件内腔沿分芯面错位,一侧多肉,一侧缺肉;
舂移
铸件外形在分型面附近局部突起,形成多肉,通常是单 侧多肉,另一侧不缺肉.
金属夹杂物 铸件中存在不同金属夹杂物
原料混料。
1、型腔内沙粒没清净。
1、浇铸前型腔内砂粒清理干净; 2、浇冒口处保持清洁; 3、加强砂型强度; 4、调整浇铸工艺,调整温度和浇铸速度; 5、合理选择浇冒口位置。
检查合模力或增压情况,调整压射增压机构,使压射增 压峰值降低。
1、改进铸件结构设计,壁厚力求均匀,平滑过渡,铸 件内腔圆角够大; 2、工艺设计合理,尽量减少铸件收缩阻力; 3、适当降低浇注温度; 4、提高模温; 5、缩短开模及抽芯时间; 6、严格控制有害杂质,锌合金降低铅,锡,镉,铁的含 量,铝合金降低锌,铜,铁的含量。
铸造缺陷汇总
序 缺陷类 号型
种类
特征
产生原因
易出现部位
避免措施
反应气孔
析出气孔 1、 气孔
侵入气孔
卷入气孔
飞翅(飞边,
披峰)
2
多肉类铸 件缺陷 毛刺
抬型(抬箱)
冷裂
热裂
白点(发裂) 裂纹,冷
3 隔类铸件
缺陷
冷隔
拉模
4 表面缺陷 流痕 皱皮 缩陷
1、反应气孔一般为针孔。有时反应气孔形成皮下气 孔,位于铸件表层,形状呈针头形或细长圆形。
属本色。
泡,在凝固 过程中气泡未能及时排出而形成气孔 。
3、侵入气孔多呈梨形或椭圆形,位于铸件表层或近 表层,比较集中,尺寸较大,孔壁光滑,表面常呈氧 化色或蓝色。

铝棒铸造缺陷及原因

铝棒铸造缺陷及原因

铝棒铸造缺陷及原因
铝棒铸造的常见缺陷包括:
1. 气孔:在铝棒内部出现的孔洞,常见原因是模具不完全密封,熔炼过程中气体无法完全排出或熔融温度不足。

2. 夹杂物:铝棒内部存在与金属不相容的杂质,如氧化物、沙土等,常见原因是原材料中的杂质未能完全清除或是熔炼过程中进入了外来杂质。

3. 冷隔:铝棒内部出现未完全合并的缺陷,常见原因是铝液冷却不均匀或是浇注过程中出现局部温度过低的情况。

4. 热裂纹:铝棒在冷却过程中出现的裂缝,常见原因是材料内部应力过大,温度变化不均匀。

5. 孔洞:铝棒表面或内部出现的凹洞,常见原因是熔融过程中未能完全除去包含的气体。

这些缺陷的原因主要与熔炼工艺、模具设计、原材料质量等因素有关。

为了减少铝棒铸造缺陷,需要优化工艺流程、加强材料筛选及净化,并进行严格的质量控制。

铸造件缺陷

铸造件缺陷

铸造铸铁件常见的缺陷有:气孔、粘砂、夹砂、砂眼、胀砂、冷隔、浇不足、缩松、缩孔、缩凹、疏松、缺肉、肉瘤等。

1、气孔:气体在金属液结壳之前未及时逸出,在铸件内生成的孔洞类缺陷。

气孔的内壁光滑,明亮或带有轻微的氧化色。

铸件中产生气孔后,将会减小其有效承载面积,且在气孔周围会引起应力集中而降低铸件的抗冲击性和抗疲劳性。

气孔还会降低铸件的致密性,致使某些要求承受水压试验的铸件报废。

另外,气孔对铸件的耐腐蚀性和耐热性也有不良的影响。

此类问题可采用美嘉华技术修补铸造缺陷,简便易行,省时省工,且修复治理效果良好,并且可以针对铜、铁、钢、铝等不同材质进行修复,替代焊补工艺,避免应力损坏,为企业挽回巨大经济损失。

防止气孔的产生:降低金属液中的含气量,增大砂型的透气性,以及在型腔的最高处增设出气冒口等。

2、粘砂:铸件表面上粘附有一层难以清除的砂粒称为粘砂。

粘砂既影响铸件外观,又增加铸件清理和切削加工的工作量,甚至会影响机器的寿命。

防止粘砂:在型砂中加入煤粉,以及在铸型表面涂刷防粘砂涂料等。

3、夹砂:在铸件表面形成的沟槽和疤痕缺陷,在用湿型铸造厚大平板类铸件时极易产生。

铸件中产生夹砂的部位大多是与砂型上表面相接触的地方,型腔上表面受金属液辐射热的作用,容易拱起和翘曲,当翘起的砂层受金属液流不断冲刷时可能断裂破碎,留在原处或被带入其它部位。

铸件的上表面越大,型砂体积膨胀越大,形成夹砂的倾向性也越大。

4、砂眼:在铸件内部或表面充塞着型砂的孔洞类缺陷。

此类问题可采用美嘉华技术修补铸造缺陷,简便易行,省时省工,且修复治理效果良好,并且可以针对铜、铁、钢、铝等不同材质进行修复,替代焊补工艺,避免应力损坏,为企业挽回巨大经济损失。

5、胀砂:浇注时在金属液的压力作用下,铸型型壁移动,铸件局部胀大形成的缺陷。

为了防止胀砂,应提高砂型强度、砂箱刚度、加大合箱时的压箱力或紧固力,并适当降低浇注温度,使金属液的表面提早结壳,以降低金属液对铸型的压力。

铸造缺陷

铸造缺陷

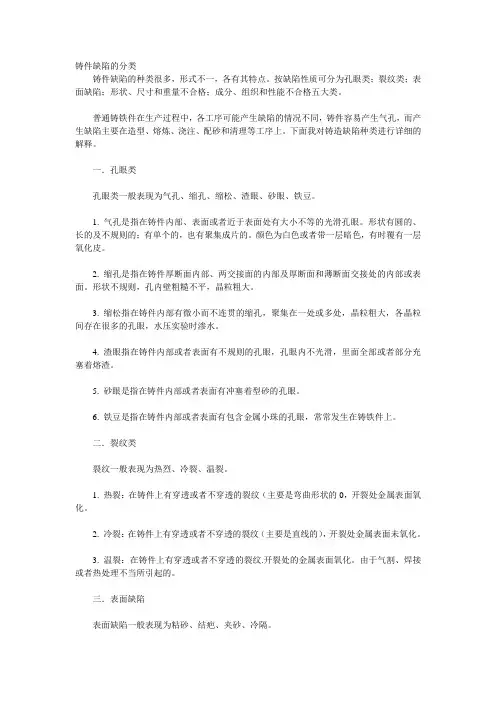

铸件缺陷的分类铸件缺陷的种类很多,形式不一,各有其特点。

按缺陷性质可分为孔眼类;裂纹类;表面缺陷;形状、尺寸和重量不合格;成分、组织和性能不合格五大类。

普通铸铁件在生产过程中,各工序可能产生缺陷的情况不同,铸件容易产生气孔,而产生缺陷主要在造型、熔炼、浇注、配砂和清理等工序上。

下面我对铸造缺陷种类进行详细的解释。

一.孔眼类孔眼类一般表现为气孔、缩孔、缩松、渣眼、砂眼、铁豆。

1. 气孔是指在铸件内部、表面或者近于表面处有大小不等的光滑孔眼。

形状有圆的、长的及不规则的;有单个的,也有聚集成片的。

颜色为白色或者带一层暗色,有时覆有一层氧化皮。

2. 缩孔是指在铸件厚断面内部、两交接面的内部及厚断面和薄断面交接处的内部或表面。

形状不规则,孔内壁粗糙不平,晶粒粗大。

3. 缩松指在铸件内部有微小而不连贯的缩孔,聚集在一处或多处,晶粒粗大,各晶粒间存在很多的孔眼,水压实验时渗水。

4. 渣眼指在铸件内部或者表面有不规则的孔眼,孔眼内不光滑,里面全部或者部分充塞着熔渣。

5. 砂眼是指在铸件内部或者表面有冲塞着型砂的孔眼。

6. 铁豆是指在铸件内部或者表面有包含金属小珠的孔眼,常常发生在铸铁件上。

二.裂纹类裂纹一般表现为热烈、冷裂、温裂。

1. 热裂:在铸件上有穿透或者不穿透的裂纹(主要是弯曲形状的0,开裂处金属表面氧化。

2. 冷裂:在铸件上有穿透或者不穿透的裂纹(主要是直线的),开裂处金属表面未氧化。

3. 温裂:在铸件上有穿透或者不穿透的裂纹.开裂处的金属表面氧化。

由于气割、焊接或者热处理不当所引起的。

三.表面缺陷表面缺陷一般表现为粘砂、结疤、夹砂、冷隔。

1. 粘砂指在铸件表面上全部或者部分覆盖着金属(或者金属氧化物)与砂(或涂料)的混合物(或化合物),或一层烧结的型砂,致使铸件表面粗糙。

2. 结疤是指在铸件表面上,有金属夹杂或包含型砂或渣的片状或瘤状物。

3. 夹砂是指在铸件表面上,有一层金属瘤状物或者片状物。

在金属瘤片和铸件之间夹有一层型砂。

铸件常见铸造缺陷

铸件常见铸造缺陷
缺陷名称:砂眼(其二)
铸造常见缺陷特点
缺陷名称:砂眼(加工后)
铸造常见缺陷特点
缺陷名称:铸字不清 缺陷特点: 产生原因:型腔铸字部分起 模不畅,型砂粒度太粗
铸造常见缺陷特点
缺陷名称:披缝 缺陷特点:铸件表面在分模 面处旳规则缩陷。 产生原因: 砂型或砂芯分模 面处旳飞边未清除
铸造常见缺陷特点
铸造常见缺陷特点
缺陷名称:缩孔(大而集中 旳空洞 ) 缺陷特点:铸件厚、断面处 出现形状不规则旳孔眼,孔 旳内壁粗糙。 产生原因:冒口设置不正确 ;合金成份不合格,收缩过 大;浇注温度过高;铸件设 计不合理,无法进行补缩
铸造常见缺陷特点
缺陷名称:疏松(细小而分 散旳空隙) 缺陷特点:铸件厚、断面处 出现形状不规则旳孔眼,孔 旳内壁粗糙。 产生原因:冒口设置不正确 ;合金成份不合格,收缩过 大;浇注温度过高;铸件设 计不合理
铸造常见缺陷特点
缺陷名称:黑皮 缺陷特点:加工面有加工不 到旳地方 产生原因:铸件加工量不足, 铸件变形,夹偏
铸造常见缺陷特点
缺陷名称:黑皮(其二)
铸造常见缺陷特点
缺陷名称:气孔 缺陷特点:铸件内部或表面 有大小不同旳孔眼,孔旳内 壁光滑,多呈圆形。 产生原因:砂型太紧或型砂 透气性差;型砂太湿;砂芯 通气孔堵塞;浇注系统不正 确,气体排不出去
缺陷名称:表面多肉 缺陷特点:铸件表面有多出 旳部分。 产生原因:砂型或砂芯旳相 应部分掉肉。
铸造常见缺陷特点
缺陷名称:表面多肉肉(其 二)
铸造常见缺陷特点
缺陷名称:缺肉(缺料) 缺陷特点:铸件表面有缺乏 一块,可能造成报废。 产生原因:浇冒口切除时带 掉一块;
铸造常见缺陷特点
缺陷名称:表面缩凹 缺陷特点:铸件表面有缩凹。 产生原因:铸件内部收缩

铸造缺陷

铸造缺陷

1、欠铸(浇不足、轮廓不清、边角残缺):形成原因:(1)铝液流动性不强,液中含气量高,氧化皮较多。

(2)浇铸系统不良原因。

内浇口截面太小。

(3)排气条件不良原因。

排气不畅,涂料过多,模温过高导致型腔内气压高使气体不易排出。

防止办法:(1)提高铝液流动性,尤其是精炼和扒渣。

适当提高浇温和模温。

提高浇铸速度。

改进铸件结构,调整厚度余量(2)增大内浇口截面积。

(3)改善排气条件,增设液流槽和排气线,深凹型腔处开设排气塞。

使涂料薄而均匀,并待干燥后再合模。

2、裂纹:特征:毛坯被破坏或断开,形成细长裂缝,呈不规则线状,有穿透和不穿透二种,在外力作用下形成原因:(1)铸件结构欠合理,收缩受阻铸造圆角太小。

(2)顶出装置发生偏斜,受力不匀。

-(3)模温过低或过高,严重拉伤而开裂。

(4)合金中有害元素超标,伸长率下降。

防止方法:(1)改进铸件结构,减小壁厚差,增大圆角和圆弧R,设置工艺筋使截面变化平缓。

(2)修正模具。

(3)调整模温到工作温度,去除倒斜度和不平整现象,避免拉裂。

(4)控制好铝涂成份,成其是有害元素成份。

3、冷隔:特征:液流对接或搭接处有痕迹,其交接边缘圆滑,在外力作用下有继续发展趋势。

形成原因:(1)液流流动性差。

(2)液流分股填充融合不良或流程太长。

(3)填充温充太低或排气不良。

(4)充型压力不足。

防止方法:(1)适当提高铝液温度和模具温度,检查调整合金成份。

(2)使充填充分,合理布置溢流槽。

(3)提高浇铸速度,改善排气。

(4)增大充型压力。

4、凹陷:特征:在平滑表面上出现的凹陷部分。

形成原因:(1)铸件结构不合理,在局部厚实部位产生热节。

(2)合金收缩率大。

(3)浇口截面积太小。

(4)模温太高。

防止方法:(1)改进铸件结构,壁厚尽量均匀,多用过渡性连接,厚实部位可用镶件消除热节。

(2)减小合金收缩率。

(3)适当增大内浇口截面面积。

(4)降低铝液温度和模具温度,采用温控和冷却装置,改善模具热平衡条件,改善模具排气条件,使用发气量少5、气泡特征:铸件表皮下,聚集气体鼓胀所形成的泡。

铸造件表面缺陷标准

铸造件表面缺陷标准

铸造件表面缺陷标准:
铸造件表面缺陷标准因铸造材料、工艺和应用场景而异,以下是一些常见的铸造件表面缺陷及其标准:
1.粘砂:指铸造件表面有砂粒嵌入的情况,可通过控制砂粒大小、形状和粘度等来减少粘砂现象。

2.粗糙度:铸造件表面的粗糙度取决于铸造工艺和材料,一般要求表面光滑、无明显凹凸不平。


体标准可根据实际需求和用途确定。

3.气孔:铸造过程中产生的气体在铸件内部或表面形成的小孔洞,可通过控制铸造工艺和材料来减
少气孔。

4.夹渣:铸造过程中夹杂的固体杂质,可通过控制熔炼和浇注过程来减少夹渣。

5.裂纹:铸造件表面或内部的裂纹,通常是由于热处理不当或铸造工艺不合理引起的。

标准要求铸
件无裂纹。

6.变形:铸造件形状与设计要求不一致的现象,可通过控制铸造工艺和后处理来减小变形。

7.缩孔:铸造过程中因金属冷却收缩而在铸件内部或表面形成的孔洞,可通过控制铸造工艺和材料
来减少缩孔。

六种铸件常见缺陷的产生原因及防止方法

六种铸件常见缺陷的产生原因及防止方法

六种铸件常见缺陷的产⽣原因及防⽌⽅法⽓孔(⽓泡、呛孔、⽓窝)特征⽓孔是存在于铸件表⾯或内部的孔洞,呈圆形、椭圆形或不规则形,有时多个⽓孔组成⼀个⽓团,⽪下⼀般呈梨形。

呛孔形状不规则,且表⾯粗糙,⽓窝是铸件表⾯凹进去⼀块,表⾯较平滑。

明孔外观检查就能发现,⽪下⽓孔经机械加⼯后才能发现。

形成原因1、模具预热温度太低,液体⾦属经过浇注系统时冷却太快。

2、模具排⽓设计不良,⽓体不能通畅排出。

3、涂料不好,本⾝排⽓性不佳,甚⾄本⾝挥发或分解出⽓体。

4、模具型腔表⾯有孔洞、凹坑,液体⾦属注⼊后孔洞、凹坑处⽓体迅速膨胀压缩液体⾦属,形成呛孔。

5、模具型腔表⾯锈蚀,且未清理⼲净。

6、原材料(砂芯)存放不当,使⽤前未经预热。

7、脱氧剂不佳,或⽤量不够或操作不当等。

防⽌⽅法1、模具要充分预热,涂料(⽯墨)的粒度不宜太细,透⽓性要好。

2、使⽤倾斜浇注⽅式浇注。

3、原材料应存放在通风⼲燥处,使⽤时要预热。

4、选择脱氧效果较好的脱氧剂(镁)。

5、浇注温度不宜过⾼。

缩孔(缩松)特征缩孔是铸件表⾯或内部存在的⼀种表⾯粗糙的孔,轻微缩孔是许多分散的⼩缩孔,即缩松,缩孔或缩松处晶粒粗⼤。

常发⽣在铸件内浇道附近、冒⼝根部、厚⼤部位,壁的厚薄转接处及具有⼤平⾯的厚薄处。

形成原因1、模具⼯作温度控制未达到定向凝固要求。

2、涂料选择不当,不同部位涂料层厚度控制不好。

3、铸件在模具中的位置设计不当。

4、浇冒⼝设计未能达到起充分补缩的作⽤。

5、浇注温度过低或过⾼。

防⽌⽅法1、提⾼磨具温度。

2、调整涂料层厚度,涂料喷洒要均匀,涂料脱落⽽补涂时不可形成局部涂料堆积现象。

3、对模具进⾏局部加热或⽤绝热材料局部保温。

4、热节处镶铜块,对局部进⾏激冷。

5、模具上设计散热⽚,或通过⽔等加速局部地区冷却速度,或在模具外喷⽔,喷雾。

6、⽤可拆缷激冷块,轮流安放在型腔内,避免连续⽣产时激冷块本⾝冷却不充分。

7、模具冒⼝上设计加压装置。

8、浇注系统设计要准确,选择适宜的浇注温度。

铸造过程中常见的几种缺陷

铸造过程中常见的几种缺陷

铸造过程中常见的几种缺陷铸造是一种常见的金属加工方法,通过将熔化的金属注入铸型中,经过凝固和冷却,形成所需的零件或产品。

然而,铸造过程中常常会出现一些缺陷,这些缺陷会影响到产品的质量和性能。

本文将介绍几种常见的铸造缺陷,并提供一些预防和解决这些问题的方法。

1. 气孔:气孔是铸造过程中最常见的缺陷之一。

它们通常是由于熔融金属中的气体未能完全排出而形成的。

气孔会降低产品的密度和强度,导致产品易于断裂。

为了避免气孔的产生,可以通过控制熔融金属的气体含量和改进铸造工艺来减少气孔的形成。

2. 疏松:疏松是指铸件中存在的孔洞和空隙。

疏松会降低铸件的强度和耐久性,使其易于变形和破裂。

疏松的形成通常是由于金属液体在凝固过程中不均匀收缩而引起的。

为了解决疏松问题,可以通过优化冷却过程和改进浇注系统设计来增加金属液体的充填和凝固均匀性。

3. 砂眼:砂眼是指铸件表面或内部的突起或凹陷。

砂眼的形成通常是由于铸型材料的不均匀收缩或砂芯的移位引起的。

砂眼会影响到产品的外观和尺寸精度。

为了避免砂眼的产生,可以通过优化铸型和砂芯的设计,控制铸型材料的收缩率,以及合理调整浇注温度和速度来解决这个问题。

4. 缩松:缩松是指铸件中存在的细小裂纹。

缩松会降低铸件的强度和韧性,使其易于断裂。

缩松的形成通常是由于金属液体在凝固过程中体积收缩而引起的。

为了避免缩松的产生,可以通过增加浇注温度和压力,以及优化铸型设计和浇注系统来减少金属液体的收缩。

5. 夹杂物:夹杂物是指铸件中存在的杂质和非金属物质。

夹杂物会降低铸件的强度和耐久性,导致其易于断裂。

夹杂物的形成通常是由于金属液体中的杂质和氧化物未能完全排除而引起的。

为了避免夹杂物的产生,可以通过改进金属液体的净化和过滤系统,以及优化浇注工艺和铸型设计来减少夹杂物的形成。

铸造过程中常见的缺陷包括气孔、疏松、砂眼、缩松和夹杂物。

这些缺陷会影响到铸件的质量和性能,因此在铸造过程中需要采取相应的措施来预防和解决这些问题。

铸造常见的缺陷与产生原因

铸造常见的缺陷与产生原因

铸造常见的缺陷与产生原因铸造是一种常用的金属加工方法,其用途广泛,但在生产过程中常常会产生一些缺陷,如气孔、夹渣、缩孔等。

这些缺陷不仅会影响铸件的外观质量,还可能降低其力学性能和使用寿命。

下面我将从不同的缺陷类型和产生原因两个方面详细介绍。

一、缺陷类型1. 气孔:气体在铸造过程中产生,并被封入铸件内部,形成孔隙。

气孔的尺寸和分布形态不同,可能是小孔、球形孔、管状孔等。

气孔的产生主要与以下几个因素有关:(1) 铝液中的气体:铝液中含有的氧和氢会在高温下产生氧化反应和水解反应,释放出氧气和氢气。

(2) 表面液相:铝液在铸模表面形成的氧化膜或润滑剂残留等可能导致铝液表面的液相存在,进一步促使气体产生。

(3) 细小颗粒:铝液中存在的颗粒会成为气体生成的核心,进而形成气孔。

2. 夹渣:铝液在充填过程中携带入模型腔内的杂质、氧化物或熔渣等,最终导致铸件内部出现夹杂物。

夹渣的产生原因主要有:(1) 原材料中的杂质:铝合金原材料中可能含有一些杂质,如氧化物、砂粒等。

(2) 熔化过程中的氧化:铝液在高温条件下容易与空气发生氧化反应,形成氧化物。

(3) 流动过程中的杂质:铝液在流动过程中可能带动模具内部的砂粒、润滑剂残留等。

3. 缩孔:铸件内部或者表面出现的凹陷或裂纹。

缩孔的产生原因主要有:(1) 升温不均:铝液升温不均会导致热胀冷缩不一致,从而在铸件内部产生收缩应力,进一步造成缩孔。

(2) 施加过大应力:当铸件过早地受到了外界应力(例如从模型中取出时),铸件内部的温度还没有完全降低,容易产生缩孔。

(3) 金属液体凝固时的收缩:铝合金在凝固过程中会出现一定的收缩,如果凝固过程中支撑不稳定,就会导致缩孔产生。

二、缺陷产生的原因1. 原材料:如果原材料中含有过多的杂质或者粒度过大、成分不均匀等情况,会直接导致铝液在充填模具的过程中产生缺陷。

2. 熔化处理:熔炼过程中的温度不稳定、炉温控制不当,以及熔化时间过长等问题都会导致铝液中含气量增加,从而产生气孔等缺陷。

铸造过程中常见的几种缺陷

铸造过程中常见的几种缺陷

铸造过程中常见的几种缺陷
铸造是一种常见的金属加工方法,但在铸造过程中,常会出现一些缺陷,影响铸件的质量和性能。

本文将介绍几种常见的铸造缺陷及其主要内容。

1. 疏松
疏松是指铸件内部存在气孔、夹杂物等空隙。

这种缺陷会导致铸件强度下降、易断裂等问题。

疏松的原因主要有两个方面:一是液态金属中溶解气体过多;二是浇注时液态金属流动不畅或充型不良。

2. 气孔
气孔是指在铸件表面或内部存在的小孔洞,通常由于液态金属中溶解气体过多而形成。

气孔会影响铸件的外观和性能,严重时会导致断裂等问题。

3. 夹杂物
夹杂物是指在铸件中存在的异物,如沙粒、灰尘、切削屑等。

夹杂物会影响铸件强度和韧性,甚至导致断裂。

4. 热裂纹
热裂纹是指在冷却过程中,由于金属内部应力过大而导致的裂纹。

热裂纹通常发生在厚度不均匀的铸件部位,如壁厚变化处、边缘等。

5. 缩孔
缩孔是指铸件内部存在的凹陷或空洞,通常由于液态金属在凝固过程中收缩而形成。

缩孔会影响铸件的强度和密封性能。

为避免上述铸造缺陷的出现,可以采取以下措施:
1. 控制液态金属中溶解气体含量,如采用真空熔炼等方法。

2. 优化浇注系统设计,确保液态金属流动畅通。

3. 严格控制充型质量,如采用振动充型、压力充型等方法。

4. 控制冷却速度和温度梯度,避免产生应力过大的情况。

5. 优化铸件结构设计,避免壁厚变化过大、边角过于尖锐等情况。

总之,在铸造过程中要注意各个环节的质量控制和优化设计,以确保铸件质量和性能。

常见铸件缺陷

常见铸件缺陷
5-5
跑火
因浇注过程中金属液从分型面处流出而产生的铸件分型面以上的部分严重凹陷,有时会沿未充满的型腔表面留下类似飞翅的残片
六、形状及重量差错类缺陷
6-1
铸件变形
铸件在铸造应力和残余应力作用下所发生的变形及由于模样或铸型变形引起的变形
6-5
挠曲
1.铸件在生产过程中,由于残余应力、模样或铸型变形等原因造成的弯曲和扭曲变形
4-3
机械粘砂(渗透粘砂)
铸件的部分或整个表面上粘附着一层砂粒和金属的机械混合物,清铲粘砂层时可以看到金属光泽
4-4
夹砂结疤
(夹砂)
铸件表面产生的疤片状金属突起物。其表面粗糙,边缘锐利,有一小部分金属和铸件本体相连,疤片状凸起物与铸件之间夹有一层砂
五、残缺类缺陷
5-1
浇不到
(浇不足)
铸件残缺或轮廓不完整,或虽然完整但边角圆且光亮。常出现在远离浇口的部位及薄壁处,其浇注系统是充满的
二、孔洞类缺陷
2-1
气孔
铸件内由气体形成的孔洞类缺陷。其表面一般比较光滑,主要呈梨形、圆形和椭圆形。一般不在铸件表面露出,大孔常孤立存在,小孔则成群出现
2-2
气缩孔
指分散性气孔与缩孔和缩松合并而成的孔洞类铸造缺陷
2-5
皮下气孔
位于铸件表皮下的分散性气孔。为金属液与砂型之间发生化学反应产生的反应性气孔,形状有针状、蝌蚪状、球状、梨状等,大小不一,深度不等。通常在机械加工或热处理后才发现
2-7
缩孔
铸件在凝固过程中,由于补缩不良二产生的孔洞。形状极不规则,孔壁粗糙并带有枝状晶。常出现在铸件最后凝固的部位
2-8
缩松
铸件断面上出现的分散而细小的缩孔。借助高倍放大镜才能发现的缩松称为显微缩松。铸件有缩松缺陷的部位,在气密性试验时可能渗漏

铸造常见的缺陷及解决办法

铸造常见的缺陷及解决办法

铸造常见的缺陷及解决办法铸造是一种常见的加工方法,用于制造大量金属和非金属产品。

然而,铸造过程中常常会出现一些缺陷,这些缺陷会影响铸件的质量和性能。

本文将介绍几种常见的铸造缺陷及解决办法。

气孔气孔是指在铸件内部或表面上出现的气泡。

这些气泡会影响铸件的强度和密封性能。

气孔的出现原因可能是铸造温度或压力不足,或是砂模中的水分蒸发不充分。

解决气孔的问题,需要改变铸造过程中的温度、压力或砂模中的水分含量。

另外,选择合适的金属合金也是避免气孔出现的重要因素,例如在铸造铝合金时,可以使用特殊的铝合金材料来降低气孔的出现。

毛刺毛刺是指在铸件表面上出现的细小凸起物。

这些毛刺会影响铸件的表面光滑度和密封性能。

毛刺的出现原因可能是砂模中的杂质、铸件表面的耗损或金属液体的流动不充分。

解决毛刺的问题,需要在铸造过程中施加足够的压力和控制金属液体的流动速度。

另外,使用高品质的砂模和特殊的涂料或添加剂也可以有效地减少毛刺的出现。

缩孔缩孔是指在铸件内部或表面上出现的缺陷。

这些缺陷会影响铸件的强度和密封性能。

缩孔的出现原因可能是铸造温度不足、金属合金不均匀、砂模中的气包或铸造中的氧化物等。

解决缩孔的问题需要改变铸造温度、金属合金中元素的成分、砂模的密度和金属液体中的氧化物含量。

此外,在铸造过程中添加特殊的合金和增量剂也可以有效地减少缩孔的出现。

内孔内孔是指在铸件内部出现的缺陷,这些缺陷会影响铸件的强度和密封性能。

内孔的出现原因可能是砂模泥中的气孔或金属液体中的气泡。

解决内孔的问题需要改变铸造过程中的气压和金属液体的流动速度。

此外,在铸造过程中添加特殊的漏铸剂和降泡剂也可以有效地减少内孔的出现。

总之,铸造过程中出现的缺陷会严重影响铸件的质量和性能。

通过改变铸造过程中的温度、压力和砂模的含水量,以及添加特殊的金属合金、涂料、合金和漏铸剂等,可以有效地减少这些缺陷的出现。

因此,在铸造过程中应该尽可能地避免出现这些问题,并采取合适的方法来解决这些问题。

铸造缺陷及其解决方法

铸造缺陷及其解决方法

铸造缺陷及其解决方法
铸造缺陷是指制造过程中铸造件表面或内部所出现的不良现象,如气孔、夹杂、疏松、缩孔、热裂、变形等。

下面是一些常见的铸造缺陷及其解决方法:
1.气孔:造成气孔的原因有很多,如铸造温度过高、金属液中杂质含量过多等。

解决方法可以采用减少铸造温度、加入消泡剂、熔炼清洁等措施。

2.夹杂:夹杂通常是指铸造件中未能完全融化的金属,常见于不锈钢等高合金材料。

解决方法可以采用改善合金化学成分、掌握铸造温度和速度等。

3.疏松:疏松是指铸造件中出现的弱点或空隙,通常是由于铸造温度不均匀或金属流动不畅造成。

解决方法可以采用加大浇口、改善铸型、增强金属流动等。

4.缩孔:缩孔是指铸造件中因金属凝固不充分而形成的孔洞,通常出现在铸造件中央。

解决方法可以采用增加浇口、改善铸型、增大斜率等。

5.热裂:热裂是指铸造件在冷却过程中发生的裂纹,通常是由于金属结构不稳定或温度变化过大造成。

解决方法可以采用改善铸造温度和速度、提高金属质量等。

6.变形:变形通常是指铸造件在冷却过程中发生的形变,通常是由于铸造温度、铸型或金属流动不均造成。

解决方法可以采用优化铸造参数、改善铸造过程等措
施。

铸造常见的缺陷

铸造常见的缺陷

一.手工造型的方法:1.两箱造型 2.三箱造型 3.挖砂造型 4.活块造型 5.地坑造型6.刮板造型7.假箱造型8.脱箱造型9.组芯造型二.分型面的选择1.为起模方便,分型面一般选在铸件的最大截面上,但注意不要使模样在一箱内过高.2.尽量将铸件的重要加工面或大部分加工面和加工基准面放在同一个砂箱中,而且尽可能放在下箱,以便保证铸件尺寸的精确.3.为简化操作过程,保证铸件尺寸精度,应尽量减少分型面数目,减少活块的数目,特别是机器造型流水线生产, 通常只允许有一个分型面,而且尽量不用活块,常用砂芯代替活块.4.为便于生产操作,减少制造工艺装备的费用,分型面应尽量用平直面.5.分型面的选择应尽量减少砂芯的数目.三.钢的热处理的三要素:,加热、保温、冷却。

四.焊条选用原则(1)低碳.中碳钢.普通低合金钢等强度(2)同一强度等级的酸.碱性焊条选用对塑性、冲击韧性、抗裂性要求高的选用碱性焊条(3)异种钢的焊接用强度低的钢材来选相应的焊条(4)铸钢选碱性电焊条(5)其他有特殊性能的钢种的焊接,应选用相应的专用焊条五,焊条的组成及其作用:1.焊芯作用: 填充焊缝金属、导电2.药皮作用: (1)保护熔池,使熔池隔离空气.(造气剂,造渣剂)(2)冶金作用脱氧→减少FeO 杂质→缝的性能↑,渗合金→焊缝达到所需的成份与性能(3)稳定电弧加入稳弧剂KCO3,NaCO3六热影响区---是指焊缝两侧金属因焊接热作用而发生组织性能变化的区域, ,可分为:(1)熔合区焊缝与基本金属的交界区.组织中含未熔化,但受热长大的粗晶粒和部分铸造组织,是危险区域. (2)过热区该区受高温影响,晶粒急据长大,产生过热组织,塑性冲击韧性降低(3)正火区金属发生重结晶,冷却后金属细化,得到正火组织.机械性能改善. (4)部分相变区该区晶粒大小不均匀,机械性能稍差热影响区的熔合区.过热区对焊接接头组织性能的不利影响较大,所以因减小热影响区。

常用焊接法:焊条电弧焊,埋弧自动焊,气体保护电弧焊(氩弧焊、CO2气体保护焊)、等离子弧焊,电阻焊,摩擦焊,钎焊焊接—用适当的物化过程让两个固状物体产生原子间的结合力,把它们联成一体。

铸造缺陷及防止方法

铸造缺陷及防止方法

铸造缺陷及防止方法铸造是一种常用的金属加工工艺,可以将熔化的金属倒入铸型中,通过冷却凝固形成所需形状的金属制品。

然而,在铸造过程中,由于多种因素的影响,往往会导致一些缺陷出现在铸件上。

这些缺陷可能会降低铸件的质量和性能,因此有必要研究和防止铸造缺陷的发生。

一、常见的铸造缺陷类型1.气孔:气孔是铸造缺陷中最常见的一种,它是由金属液中残留的气体在凝固过程中形成的小空洞。

气孔会降低铸件的强度和密封性能,并且可能导致泄漏的发生。

2.夹杂物:夹杂物是指固体杂质或其他金属液滴等不溶于基体金属的颗粒物质。

夹杂物会引起局部应力集中和腐蚀等问题,从而降低铸件的耐蚀性和机械性能。

3.砂眼:砂眼是指铸件表面上的凹陷或孔洞,主要由于铸型中的砂粒脱落或重叠造成。

砂眼会影响铸件的外观和尺寸精度,降低其使用价值。

4.缩孔:缩孔是铸件内部或表面上的凹陷,它是由于金属凝固过程中产生的体积收缩引起的。

缩孔会降低铸件的强度和韧性,增加冲击和断裂的风险。

二、铸造缺陷的防止方法1.优化铸造工艺:通过合理设计铸造工艺参数,如浇注温度、浇注速度、浇注方式等,可以减少金属液中的气体吸收,并降低气孔和夹杂物的形成。

2.提高模具质量:优质的模具能够提供良好的液态金属充填条件,并且减少金属液和砂模接触引起的气体和杂质污染。

因此,选择高质量的模具材料和加工工艺非常重要。

3.合理选择铸造材料:根据铸件的要求选择适合的铸造材料,如选用低气性和低杂质含量的金属,可以减少铸造缺陷的发生。

4.加强铸造设备维护:定期检查和维护铸造设备,特别是容易产生污染和损坏的部件,可以减少外来杂质和缺陷的产生。

5.实施严格的质量控制和检验:建立科学的质量控制体系,制定详细的工艺规范和操作规程,严格按照要求进行检验和记录,及时发现和解决潜在的缺陷问题。

总结:铸造缺陷是铸件制造过程中经常面临的问题,但通过合理的措施和方法,可以有效地预防和减少铸造缺陷的发生。

优化铸造工艺、提高模具质量、合理选择铸造材料、加强设备维护以及实施严格的质量控制和检验,是有效预防铸造缺陷的关键。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.浇注时防止空气卷入
2.合金液在进入型腔前先经过滤网以去除合金液中的夹渣、氧化皮和气泡
3.更换铸型材料或加涂料层防止合金液与铸型发生反应
4.在允许补焊部位将缺陷清理干净后进行补焊
针孔
1.均匀的分布在铸件的整个断面上的小孔
2.凝固快是部位针孔小、数量少,凝固慢的部位孔大数量也多
3.在共晶合金中呈圆形孔洞,在凝固间隔宽的合金中呈长形孔洞
3.浇注系统及型腔应清理干净
4.炉料应保持清洁5.表面夹杂打磨去除,必要时可进行补焊常见的铸造缺陷
名称
特征
形成原因
防止方法及修补
夹渣
1.氧化夹渣以团 状存在于铸件内部,断口呈黄色或灰白色
2.溶剂夹渣呈暗褐色点状,夹渣清除后光滑表面的孔洞,在空气中暴露一段时间后,有时出现腐蚀特征
1.精炼变质处理后除渣不干净
3.熔炼操作失当,易氧化元素烧损过大
4.熔炼搅拌不均匀、易偏析元素分布不均匀
1.炉前分析成分不合格时可适当进行调整
2.最终检验不合格时可会同设计使用部门协商处理
2.精炼变质后静置时间不够
3.浇注系统不合理,二次氧化皮卷入合金液中
4.精炼后合金液搅动或被污染
1.严格执行精炼变质浇注工艺要求
2.浇注时应使金属液平稳地注入铸型
3.炉料应保持清洁,回炉料处理及使用应严格遵守工艺规程
裂纹
1.裂纹呈直线或不规则的曲线
2.热裂纹断面呈氧化特征,无金属光泽,多产生在热节区尖叫内侧,厚薄断面交汇处,常和疏松共生
疏松
1.呈海绵状的不紧密组织,严重时呈缩孔
2.孔的表面呈粗糙的凹坑,晶粒大
3.断口呈灰色或浅黄色,热处理后为灰白、浅黄或黑色
4.多在热节部位产生
5.在X光底片上呈云雾状,荧光检查呈密集的小亮点
1.合金液除气不干净形成疏松
2.最后凝固部位不缩不足
3.铸型局部过热、水分过多、排气不良
1.保持合理的凝固顺序和补缩
常见的铸造缺陷
名称
特征
形成原因
防止方法及修补
气孔
1.孔壁表面一般比较光滑,带有金属光泽
2.单个或成群或存在于铸件皮下
3.油烟气孔呈油黄色
1.液体金属浇注时被卷入的气体在合金液凝固后以气孔的形式存在于铸件中
2.金属与铸型反应后在铸件表皮下生成的皮下气孔
3.合金液中的夹渣或氧化皮上附着的气体被混入合金液后形成气孔
3.断裂金属表面洁净
1.铸件各部分冷却不均匀
2.铸件凝固和冷却过程受到外界阻力而不能自由收缩,内应力超过合金强度而产生裂纹
1.尽可能保持顺序凝固或同时凝固,减少内应力
2.细化合金组织
3.选择适宜的浇注温度
4.增加铸型的退让性
偏析
1.在熔炼过程中坩埚底部和上部的化学成分不均匀
2.铸件的先凝固部位与后凝固部位的化学成分不均匀
2.炉料静洁
3.在疏松部位放置冷铁
4.在允许补焊的部位可将缺陷部位清理干净后补焊
夹杂
由涂料、造型材料、耐火材料等混入合金液中而形成的铸件表面或内部的与铸件成分不同的特点
1.外来物混入液体合金并浇注人铸型
2.精炼效果不良
3.铸型内腔表面的外来物或造型材料剥落
1.仔细精炼并注意扒查
2.熔炼工具涂料层应附着牢固
4.在X光底片上呈小黑点在断口上呈互不连接的乳白色小凹点
合金在液体状态下溶解的气体(主要为氢),在合金凝固过程中自合金中析出而形成的均布形成的孔洞
1.合金液体状态下彻底精炼除气
2.在凝固过程中加大凝固速度防止溶解的气体自合金中析出
3.铸件在压力下凝固,防止合金溶解的气体析出
4.炉料、辅助材料及工具应干燥
1.合金凝固时析出相与液相所含溶质浓度不同,多数情况液相溶质富集而又来不及扩散而使先后凝固部分的化学成分不均匀
1.熔炼过程中加强搅拌并适当的静置
2.适当增加凝固冷却速度
成分超差
化学组元超过上限或低于下限含量、杂质元素超过允许的上限含量
1.中间合金或预制合金成分不均匀或成分分析误差过大
2.炉料计算或配料称量错误
相关文档
最新文档
