空调自控系统设计方案

合集下载

空调自控系统施工方案

空调自控系统施工方案

空调自控系统施工方案空调自控系统施工方案一、项目背景和目标空调自控系统是一种能够根据室内温度、湿度和空气质量等参数自动控制空调设备运行的系统。

该系统能够提升空调设备的控制精度和能效,提升用户舒适度和节能效果。

本项目的目标是设计和施工一套完善的空调自控系统,满足用户对舒适度和能效的要求。

二、系统设计1. 传感器系统:安装温度传感器、湿度传感器和空气质量传感器等传感器,精确测量室内环境参数。

2. 控制器系统:安装空调控制器和配电控制器,控制空调设备的开关、运行模式和风速等参数。

3. 网络系统:通过有线或无线网络,将传感器系统和控制器系统连接起来,实现数据传输和控制指令的传递。

4. 后台管理系统:开发一套管理平台,实时监测和控制空调系统的运行状态,提供远程监控和管理功能。

三、施工步骤1. 前期准备:确定施工计划,采购所需的设备和材料。

2. 传感器系统安装:根据室内布置情况和设计要求,安装温度传感器、湿度传感器和空气质量传感器等传感器。

3. 控制器系统安装:根据室内布置情况和设计要求,安装空调控制器和配电控制器,并进行接线和调试。

4. 网络系统搭建:确保有线或无线网络覆盖整个室内区域,并安装网络设备,完成传感器系统和控制器系统的连接。

5. 后台管理系统开发:根据用户需求和设计要求,开发一套管理平台,实现对空调系统的实时监控和远程控制功能。

6. 联调测试和调试:通过联调测试和调试,确保传感器系统、控制器系统、网络系统和后台管理系统正常运行。

7. 系统交付和培训:将施工完成的系统交付给用户,并对用户进行培训,教授系统的使用和维护方法。

四、预算与时间计划1. 预算:根据施工计划和材料价格,编制详细的预算表,包括设备购置费、施工费和材料费等。

2. 时间计划:根据施工步骤和工期要求,编制详细的施工进度表,明确每个施工环节的时间节点和完成时间。

五、风险控制1. 设备选购:选购可信赖的设备品牌,确保设备质量可靠。

2. 施工过程监管:加强对施工过程的监管,及时发现和解决问题,确保施工质量。

中央空调自控系统设计

中央空调自控系统设计

中央空调自控系统设计第一章中央空调的构成和工作原理1.1 中央空调的组成中央空调系统的组成主要由空调负荷,制冷机组,冷水泵,冷却水泵,冷却塔和水管道连接而成。

从大的方面来看主要有两大系统:一个是冷水系统,一个是冷却水系统。

冷水系统的动力源是冷水泵,12°C的水在冷水泵的作用下进入制冷机组,在制冷机里放热后变成7°C的水,7°C的水进入空调负荷吸热后又变成12°C 的水,重新进入制冷机组。

这样形成一个密闭的冷水循环系统。

冷却水系统的动力源是冷却水泵,冷却水泵把来自于冷却塔的32°C的冷却水泵入制冷却机组,冷却水在制冷机组中吸热后变成38°C的水,此水在冷却泵的作用下重新进入制冷机组,这样反复的运行形成冷却水系统。

与本项目控制有关的设备为:冷却泵,冷却水泵,制冷机组,冷却塔。

与本项目控制有关的设备为:冷却泵,冷却水泵,制冷机组,冷却塔。

1.2 系统特点在该系统中,冷冻泵、冷却泵、水塔风扇变频器采用开环控制,由维护人员根据季节不同和负荷的变化进行调节;风机采用温度闭环控制,可根据温度传感器的反馈值,调节风机的转速,从而使被控环境温度基本保持恒定。

TD2000变频器还提供了RS232/RS485串行接口,以便与中央控制室的微机联网,实现集中监控,使维护人员及时了解各变频器的工作状态。

冷冻机组是中央空调的“制冷源”,通往各个房间的循环水由冷冻机组进行“内部热交换”,降温为“冷冻水”,冷却水塔用于为冷冻机组提供“冷却水”“外部热交换”系统由两个循环水系统组成:1)冷冻水循环系统 2)冷却水循环系统。

1.3中央空调的工作原理1.3.1冷(热)水机组的基本工作过程室外的制冷机组对冷(热)媒水进行制冷降温(或加热升温),然后由水泵将降温后的冷媒(热)水输送到安装在室内的风机盘管机组中,由风机盘管机组采取就地回风的方式与室内空气进行热交换实现对室内空气处理的目的。

中央空调节能自控系统改造方案设计

中央空调节能自控系统改造方案设计

1.1空调自控系统改造方案1.1.1控制设备范围一套制冷系统中的制冷机组、冷冻水循环泵、冷却水循环泵、冷却塔、相关阀门、膨胀水箱、软化水箱等。

1.1.2空调自控系统1.1.2.1.监测功能信息采集优化A通过冷机通讯接口读取(包括但不限于)以下参数:冷水机组运行状态、故障报警状态冷冻水供/回水温度、冷却水供/回水温度冷冻水温度设定值运行时间、压缩机运行电流百分比、压缩机运行小时数、压缩机启动次数、蒸发温度、冷凝温度、蒸发压力、冷凝压力。

B冷冻水系统冷冻水泵运行状态、故障报警、手/自动模式反馈(DI)冷冻水补水泵运行状态、故障报警、手/自动模式反馈(DI)冷冻水供回水管温度、水流量反馈(AI)冷冻水泵进口、出口分支管压力(AI)冷冻水供回水环网压力、冷冻水供回水环网间压差反馈(AI)冷冻水泵变频器频率反馈(AI)最不利末端供回水压差C冷却水系统冷却水泵、冷却塔风机运行状态、故障报警、手/自动模式反馈(DI)冷却水供回水管温度、环网水流量反馈(AI)冷却水泵进口、出口分支管压力反馈(AI)冷却水泵、冷却塔风机变频器频率反馈(AI)冷却水补水泵运行状态、故障报警、手/自动模式反馈(DI) D电动蝶阀压差旁通阀开度反馈(AI)免费供冷管路上切换电动蝶阀开关状态反馈(DI)E液位监控膨胀水箱超高、超低水位监测(DI)软化水补水箱高、低水位监测(DI)F其他参数室外干球温度、相对湿度(AI)计算室外湿球温度、焓值免费供冷系统水泵运行、故障、手/自动状态(DI)免费供冷板换进出口压力监测(AI)1.1.2.2.控制功能1、冷水机组启/停控制、出水温度设定(通过冷机通讯接口控制)2、冷冻水系统:冷冻水泵启/停控制(DO)及反馈冷冻水泵变频器频率设定(AO)、频率调节及反馈3、冷却水系统:冷却水泵、冷却塔风机启/停控制(DO)及反馈冷却水泵、冷却塔风机变频器频率设定(AO)、频率调节及反馈4、电动蝶阀:分水器各供水支路电动蝶阀开/关控制(DO)冷冻水季节转换电动蝶阀开/关控制(DO)压差旁通阀开度调节(AO)免费供冷管路上切换电动蝶阀开/关控制(DO)5、其他设备控制免费供冷系统水泵启停控制(DO)1.1.2.3.报警功能1、当任何一台冷水机组、冷却塔风机、冷冻泵、冷却泵、补水泵组运行故障时,发出故障报警。

空调自控方案

空调自控方案

空调自控方案目录1. 空调自控方案概述 (2)1.1 方案背景 (2)1.2 方案目标 (3)1.3 方案原则 (4)2. 空调系统概述 (5)2.1 系统构成 (6)2.2 系统功能 (7)2.3 系统布局 (8)3. 自控系统要求 (9)3.1 控制系统要求 (10)3.2 通信要求 (11)3.3 安全要求 (12)4. 自控方案设计 (13)4.1.1 控制器选择 (16)4.1.2 数据采集与传输 (18)4.2 通信系统设计 (19)4.2.1 网络架构 (20)4.2.2 通信协议 (21)4.3 人机交互设计 (22)4.3.1 用户界面 (24)4.3.2 操作流程 (25)5. 系统实现 (26)5.1 硬件安装 (28)5.2 软件配置 (29)5.3 现场调试 (30)6. 自控方案优化 (32)6.1 能耗分析 (33)7. 系统维护与升级 (35)7.1 日常维护 (36)7.2 故障处理 (38)7.3 系统升级 (38)8. 案例分析 (40)8.1 成功案例 (41)8.2 故障案例 (42)1. 空调自控方案概述随着技术的不断进步,现代建筑中对空调系统的智能化需求也越来越高。

本空调自控方案旨在通过先进的控制技术,提高建筑的能源使用效率,同时创造出更舒适的环境。

该方案运用了集成化的控制平台,汇集了多种传感器与执行器,不仅能够实时监测室内外环境参数,还能根据预设条件自动调整空调系统的运行模式。

通过运用智能算法,本方案可以有效平衡舒适度与能效之间的关系,体现出“节能减排”的时代要求。

结合自学习能力的控制系统,该方案具有高度的适应性与自我优化能力,能够在用户行为模式改变的情况下,自动更新最佳运行策略。

这不仅减少了对人工干预的依赖,还大大提高了空调系统在日常运行中的自主性和智能化水平。

本空调自控方案强调动态、高效并兼具人机交互的现代空调控制系统设计理念,力求通过先进的技术与创新的设计,为建筑带来最优质的舒适空气体验,也能显著地为业主单位节省能源开支,实现节能环保的双重价值。

空调自控方案

空调自控方案

空调(JK1-1系统)自控原理方案一、正常生产模式1.空调机组新风电动阀XF-01正常开度开启(调试时确定)。

2.回风电动阀 JH-001~JH-006开启,送风电动阀JS-001~JS-007开启,AHU以正常生产模式频率(调试时确定)运行。

3.消毒排风机组在停机状态,电动阀XD-01常闭。

二、臭氧消毒模式:A、正常生产模式→消毒模式1.AHU机组新风电动阀XF-01关闭(或很小开度,保证洁净区正压风量)。

2.AHU机组降频率运行,回风电动阀JH-001~JH-006和送风电动阀JS-001~JS-007保持开启,风机频率值由调试时确定。

3.臭氧发生器工作,开始消毒,保持在规定消毒浓度下运行。

B、消毒模式→消毒排风模式1.达到规定的消毒时间(消毒时间由消毒验证的结果确定)时,臭氧发生器停止工作,消毒结束,HVAC系统切换至消毒排风模式。

2.AHU机组新风电动阀XF-01开启至全开状态,回风电动阀JH-001关闭,机组以合适频率运行。

3.消毒排风机组电动阀XD-01开启,消毒排风机组运行开始置换排风。

4.消毒空气浓度下降至规定值或到达规定时间(由相应的验证结果确定)后,可以切换至正常生产模式。

备注:校核新风管尺寸(包括新风口)与消毒排风能力匹配。

C、消毒排风模式→正常生产模式1.开启回风电动阀JH-001。

2.消毒排风风机降频工作,至停机。

3.关闭消毒排风机电动阀XD-01。

4.新风电动阀调XF-01整至合适开度。

5.AHU机组调整频率等参数,进入正常生产模式。

三、甲醛消毒模式A、正常生产模式→消毒模式1.调节洁净室的温度在24--40℃,湿度在65%以上。

2.AHU机组停止、排风机停止。

3.工作人员在洁区房间放置甲醛消毒设备,开始消毒;甲醛扩散30min后,AHU机组在相应频率(频率值由调试时确定)运行30min 后停止,进行房间的熏蒸消毒。

4.熏蒸消毒达到规定时间(熏蒸时间由甲醛熏蒸消毒验证的结果确定)后,HVAC系统切换至消毒排风模式。

制药厂空调自控系统的设计与实现

制药厂空调自控系统的设计与实现

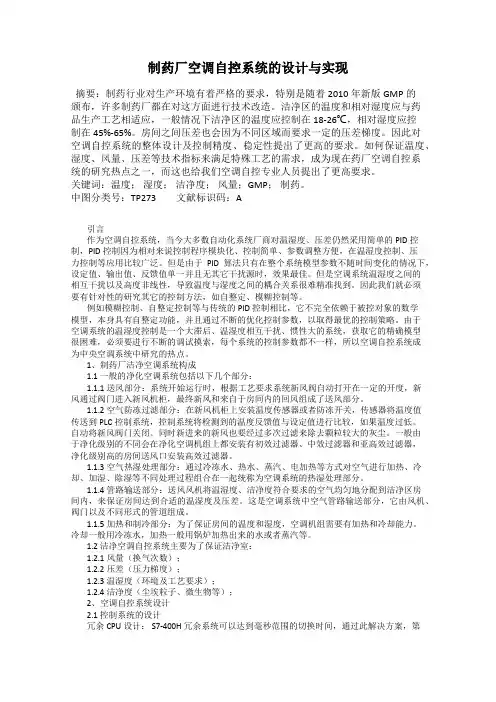

制药厂空调自控系统的设计与实现摘要:制药行业对生产环境有着严格的要求,特别是随着2010年新版GMP的颁布,许多制药厂都在对这方面进行技术改造。

洁净区的温度和相对湿度应与药品生产工艺相适应,一般情况下洁净区的温度应控制在18-26℃,相对湿度应控制在45%-65%。

房间之间压差也会因为不同区域而要求一定的压差梯度。

因此对空调自控系统的整体设计及控制精度、稳定性提出了更高的要求。

如何保证温度、湿度、风量、压差等技术指标来满足特殊工艺的需求,成为现在药厂空调自控系统的研究热点之一,而这也给我们空调自控专业人员提出了更高要求。

关键词:温度;湿度;洁净度;风量;GMP;制药。

中图分类号:TP273文献标识码:A引言作为空调自控系统,当今大多数自动化系统厂商对温湿度、压差仍然采用简单的PID控制,PID控制因为相对来说控制程序模块化、控制简单、参数调整方便,在温湿度控制、压力控制等应用比较广泛。

但是由于PID算法只有在整个系统模型参数不随时间变化的情况下,设定值、输出值、反馈值单一并且无其它干扰源时,效果最佳。

但是空调系统温湿度之间的相互干扰以及高度非线性,导致温度与湿度之间的耦合关系很难精准找到。

因此我们就必须要有针对性的研究其它的控制方法,如自整定、模糊控制等。

例如模糊控制、自整定控制等与传统的PID控制相比,它不完全依赖于被控对象的数学模型,本身具有自整定功能,并且通过不断的优化控制参数,以取得最优的控制策略。

由于空调系统的温湿度控制是一个大滞后、温湿度相互干扰、惯性大的系统,获取它的精确模型很困难,必须要进行不断的调试摸索,每个系统的控制参数都不一样,所以空调自控系统成为中央空调系统中研究的热点。

1、制药厂洁净空调系统构成1.1 一般的净化空调系统包括以下几个部分:1.1.1 送风部分:系统开始运行时,根据工艺要求系统新风阀自动打开在一定的开度,新风通过阀门进入新风机柜,最终新风和来自于房间内的回风组成了送风部分。

高精度恒温恒湿中央空调的系统设计与控制方案

高精度恒温恒湿中央空调的系统设计与控制方案

高精度恒温恒湿中央空调的系统设计与控制方案 随着现代工业的不断发展,生产技术的不断进步,对于产品的精度要求也不断提高,恒温恒湿空调(以下简称CRAC )的应用范围也越来越广,要求也越来越高。

对于高精度CRAC ,空调房间维护结构应满足《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)中表和表的要求,在此基础上,高精度CRAC 的关键在于空调系统的设计和自控系统的设计。

一、 送风温差的确定CRAC 对送风温差和送风量都有一定的要求,因为大的送风量和小的送风温差可以使空调区域温度均匀、减少区域的温度偏差,同时使得气流分布比较稳定。

《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)中表给出了不同精度范围下的送风温差设计值。

本文讨论的高精度温度参数允许波动范围≤℃,其送风温差应<1℃。

二、 气流组织形式与计算根据《实用供热空调设计手册》说明,当空调房间的层高较低,且有吊平顶可供利用,单位面积送风量很大,而空调区又需要保持较低的风速,或对区域温差有严格要求时,应采用孔板送风。

孔板送风是利用吊顶上面的空间为稳压层,空气由送风管进入稳压层后,在静压作用下,通过在吊顶上开设的具有大量小孔的多孔板,均匀地进入空调区的送风方式,而回风口则均匀的布置在房间的下部。

根据送风温差和房间热湿负荷可确定房间送风量,根据送风量和工作区最大风速限制(一般<s )可计算出微孔铝板的孔径。

三、 空气处理流程实验室的回风与部分室外新风进入空调机组的混风段进行混合后,气体通过表冷器冷却到机械露点温度进行除湿,之后通过一级电加热(或二次回风混合)对空气加热至接近室温,如湿度过低则对空气进行电极加湿(等温加湿),处理过的空气通过风机送入风道,空气进入末端控制区域房间后,经过风道上安装的SSR 二级电加热对送风温度进行补偿后送入实验室末端控制区域。

四、 控制系统方案1、新风风速传感器、新风阀控制:PLC 根据送风量与设定新风占送风量的比例得出新风量,已知新风口面积根据测得的风速自动调节新风阀开度,达到新风与送风占比衡定的目的。

毕业设计58基于LONWORKS技术的空调自控系统设计

毕业设计58基于LONWORKS技术的空调自控系统设计

基于LONWORKS技术的空调自控系统设计摘要目前,变风量(VAV)空调系统以其巨大的节能潜力逐渐成为国内外空调系统的主流。

本文通过对变风量空调实验系统的控制原理分析,结合设计要求,设计了以LONWORKS现场总线技术为主的控制网络体系,在设计中分别选取了六个LONWORKS的输入、输出模块,来完成信号的传递和模块间的相互通讯,其中每个输入模块(送风温度、管道静压、二氧化碳浓度)对应一个输出模块(水阀开度、变频器频率、新风阀开度),传感器将现场信号传给输入模块,输入模块再通过双绞线传送至输出模块,由输出模块中的PID控制器运算后,输出一个控制量给执行机构,完成了现场控制功能。

这样,不仅节省了导线成本,控制起来也更加及时方便,使控制系统更有保障。

另外,在系统的上位机运用了组态王软件,并结合LONMAKER FOR WINDOWS软件设计监控画面,实现系统的全程监控。

在对系统送风温度控制回路的调节器的参数进行整定时,使用了史密斯预估补偿法来克服纯滞后环节对系统带来的影响;整定VAV末端串级控制回路,采用“先内后外”的原则,并结合临界比例度整定法对系统进行了整定。

此外,本文还运用了单纯型法对PID参数进行优化,使得调节效果更加显著。

关键词:变风量空调,LonWorks技术,史密斯预估补偿,寻优Design of Automatic Control in VAV SystemBased on LonWorks TechnologyAbstractNowadays, VAV air-conditioning system has gradually become most popular in China and abroad because of its significant energy saving.According to analyzing the principle of control on VAV experimental system and combining with the designing requirement,we select six input and output module of LonWorks, to complete the transmission of the signal and mutual communication among the modules. One input module (air flow temperature, pipeline static pressure, carbon dioxide density) correspond to one output module (open degree of water valve, frequency of converter, open degree of new air flow valve). The transducers send the on –the- spot signals to input modules, and then the input modules send it to output modules through the twist wire. These signals, which are operated by PID controller, are conversed into control signals. The control signals can drive actuator to complete the on-the-spot control. In this way , not only the cost of the wire can be saved, but also the control of the system can become more convenient , make the control system more safe. In addition, we use Kingview 6.5 and LonMaker for Windows soft ware designing the monitoring man-machine interface to monitor the whole system.When setting the parameters of the controller in the air flow temperature control loop, we select Smith predictor to overcome disturbing, which was induced by delay links of the loop; when adjust the VAV box series loops, we adjust the inter-loop firstly, after the inter-loop was adjusted well, we use the critical proportion method to adjust the outer-loop.By the way, a simplex method is adopted to find the best parameters.Key Words: VAV air condition, LonWorks technology,Smith predictor,Optimization目录1 绪论 (1)1.1变风量空调概述 (1)1.1.1变风量空调系统简介 (1)1.1.2 变风量系统基本结构 (1)1.2.2 变风量空调系统的缺点与不足 (4)1.2.3变风量空调系统的应用场合 (5)1.3变风量空调系统的研究现状 (5)2 变风量空调系统的控制 (7)2.1变风量空调系统的工作原理 (7)2.2变风量空调控制系统的分析 (7)2.2.1 室内温度控制 (8)2.2.2新风量控制 (10)2.2.3 送风温度控制 (11)2.3变风量控制系统的原理 (12)2.3.1 系统各回路的控制分析 (12)2.3.2变风量空调系统的常见控制方式 (15)3 基于LONWORKS技术的自控系统方案设计 (17)3.L L ONWORKS技术介绍 (17)3.1.1 LonWorks概述 (17)3.1.2 LonWorks通信技术 (17)3.1.3 LonPoint概述 (18)3.1.4 LonMaker for windows 集成工具 (19)3.1.5 LNS DDE 服务器 (20)3.1.6 PCLTA-20 PCI LonTalk适配器 (20)3.1.7 AI-10模拟量输入接口模块 (21)3.1.8 AO-10模拟量输出接口模块 (21)3.1.9 终结器 (22)3.2基于L ON W ORKS技术的系统硬件设计 (22)3.2.1 lonworks控制器 (22)3.2.2 设备功能设计 (23)3.2.3 设计步骤 (23)3.3LON网络软件的设计、安装和监视 (37)3.3.1用LonMaker for windows 集成工具进行网络设计 (38)3.3.2 用LonMaker Browser进行LON网络监视 (39)4 空调自控系统仿真 (40)4.1送风温度控制回路控制器设计 (40)4.1.1 回路模型建立 (40)4.1.2参数整定 (40)4.1.3史密斯预估补偿设计 (41)4.1.4 PID参数的单纯形法寻优 (44)4.1.5PID控制器的计算机数字化实现 (49)4.2VAV末端控制器设计 (52)4.2.1末端控制回路分析 (52)4.2.2 模型建立 (53)4.2.3 控制器参数整定 (53)4.2.4 PID控制器的计算机数字化实现 (57)5 结论与展望 (58)5.1结论 (58)5.2展望 (58)参考文献 (59)附录1系统控制原理图 (60)附录2系统结构示意图 (61)附录3 设备清单 (62)致谢 (63)1 绪论1.1 变风量空调概述1.1.1变风量空调系统简介随着人民生活水平不断提高和科技水平的不断发展,空调系统已成为人们生活中不可缺少的一部分。

空调自控系统设计方案(江森自控)

空调自控系统设计方案(江森自控)

空调自控系统设计方案(江森自控)HVAC暖通空调自控系统技术方案设计书一、总体设计方案重庆博腾精细化工楼宇自控系统项目要求较高的智能化程度。

该项目包含大量的暖通空调机电设备,需要将它们有机地结合起来,实现集中监测和控制,提高设备无故障时间,为投资者带来明显的经济效益。

此外,需要使这些设备经济地运行,既能节能,又能满足工作要求,并在运行中尽快地体现效益。

最重要的是,需要将现代化的计算机技术应用于管理中,提高综合物业管理水平和效率。

该项目的暖通空调楼宇自动化控制系统的监测和控制主要包括冷站系统和空调机组系统。

本设计方案的主体思想是根据招标文件和设计图纸为准。

1.1 冷站系统1)控制设备内容根据项目标书要求,暖通自控系统将会对以下冷站系统设备进行监控:冷却水塔(2台):启停控制、运行状态、故障报警、手/自动状态。

冷却水泵(2台):启停控制、运行状态、故障报警、手/自动状态、水流开关状态。

冷却水供回水管路。

冷水机组(2台):供水温度、回水温度、启停控制、运行状态、故障报警、手/自动状态。

冷冻水泵(2台):启停控制、运行状态、故障报警、手/自动状态、水流开关状态。

冷冻水供回水管路。

分集水器。

膨胀水箱:供水温度、回水温度、回水流量。

分水器压力、集水器压力、压差旁通阀调节。

高、低液位检测。

有关系统的详细点位情况可参照所附的系统监控点表。

2)控制说明本自控系统针对冷站主要监控功能如下:冷负荷需求计算:根据冷冻水供、回水温度和回水流量测量值,自动计算建筑空调实际所需冷负荷量。

机组台数控制:根据建筑所需冷负荷自动调整冷水机组运行台数,达到最佳节能目的。

机组联锁控制:独立空调区域负荷计算根据Q=C*M*(T1-T2),其中T1为分回水管温度,T2为分供水总管温度,M为分回水管回水流量。

当负荷大于一台机组的15%时,第二台机组开始运行。

冷却水温度控制。

水泵保护控制。

机组定时启停控制。

机组运行状态监测。

以上是冷站系统的控制说明。

蓝色智谷空调能源站自控系统技术方案

蓝色智谷空调能源站自控系统技术方案

空调能源站自控系统技术方案目录一、项目概述 (2)1.1 项目背景 (2)1.2 现场设备情况 (2)1.3网络构架 (4)二、设计目标 (5)三、设计功能 (6)四、设计依据 (6)五、设计原则 (6)5.1 标准化和模块化 (7)5.2 开放性 (7)5.3 安全性、可靠性和容错性 (7)5.4 高效率性 (7)5.5 经济性 (8)六、控制策略 (8)6.1 热泵制热(已完成) (8)6.2 空调冷水 (10)6.3 制热经济运行模式 (10)七、CPS系统空调能源站监控子模块 (13)7.1 能源站监控 (13)7.2 能耗统计 (16)7.3 能效分析 (17)7.4 智能策略 (19)一、项目概述1.1 项目背景烟台市高新区蓝色智谷“互联网+”综合体园区由16栋单体建筑及配套商业用房构成,总建筑面积30万平方米。

综合体内建有两座分布式空调能源站,负责园区的供冷和供暖。

本项目此次只针对1#能源站进行,该能源站由单独配电室供电,供应范围为6#主楼、6#裙楼、7#楼、8#楼、9#楼、10#楼。

目前给8号楼供热/冷。

烟台蓝色智谷园区平面图及建筑参数如下所示。

图1.1 烟台蓝色智谷园区平面图表1-1 烟台蓝色智谷园区建筑信息表1.2 现场设备情况1#能源站内包含如下设备:(1)2台顿汉布什冷水机组,参数:制冷量1504.41kW,输入电功率282.2kW,COP=5.74,具体参数见表1-2。

(2)5台空调冷热水循环泵,其中3台45kW,2台37kW。

(3)3台空调冷却泵,额定功率37kW。

(4)2台电蓄热循环泵,额定功率15KW。

(5)20台空气源热泵机组,每台制热电功率42kW,单台制热量140KW,每台制冷电功率39kW,制冷量130KW。

(6)冷却塔风机4台,每台约20kW。

(7)电蓄热2台,每台1500kW。

图1.2 能源站空调管路图表1-2冷热源设备参数表运行工况:夏季由冷水机组制冷为主,空气源热泵辅助。

常用空调自控系统技术方案

常用空调自控系统技术方案

常用空调自控系统技术方案随着空调技术的不断发展,空调自控系统也变得越来越智能化。

目前,常用的空调自控系统技术方案主要分为以下几种类型。

1. 遥控器控制系统遥控器控制系统是一种最基础的空调自控系统。

它通常由空调主机和遥控器两部分组成。

用户可以通过遥控器对空调进行控制,例如调节温度、风速和工作模式等。

由于遥控器控制系统成本较低,易于操作,因此它在家庭使用和小型商业场所广泛应用。

2. 定时控制系统定时控制系统可以根据预设的时间自动开启和关闭空调。

这种自控系统通常由计时器、继电器和温度传感器等部件组成。

用户只需要设定好开关机时间,系统就能够自动完成空调的开启和关闭。

定时控制系统适用于需要节约电能的场所,例如办公室、学校和公共场所等。

3. 温度传感控制系统温度传感控制系统是一种基于温度传感器的自控系统。

温度传感器可以监测室内温度,然后自动调节空调运行状态,从而使室内温度保持在设定的范围内。

这种自控系统广泛应用于需要精确温度控制的场所,例如实验室、医院和电子工厂等。

4. 人体红外感应控制系统人体红外感应控制系统可以根据人的活动情况来自动调节空调状态。

该系统通常由红外传感器、温度控制器和机械执行器等部件组成。

当有人进入或离开室内时,传感器可以感知到人体红外辐射,然后控制机械执行器自动调整空调状态,以达到节约能源的效果。

人体红外感应控制系统广泛应用于办公室、商业场所和机场等地。

5. 中央控制系统中央控制系统是一种集中管理多个空调的自控系统。

该系统通常由电脑、中央温度控制器、空调控制器和传感器等多种设备组成。

用户可以通过电脑或中央温度控制器对多个空调进行统一的控制和管理,从而实现集中控制、自动调节和节能等功能。

中央控制系统适用于大型商业场所、医院、宾馆和机场等高级场所。

,随着科技的不断进步,空调自控系统技术也在不断发展。

以上介绍的几种自控系统技术方案是目前比较常用的。

在选购空调时,用户可以结合自己的实际需求和使用环境,选择适合自己的自控系统方案。

某工程中央空调自控系统原理设计图

某工程中央空调自控系统原理设计图
2KT2KT9KM8KM7KM5KM3KM2KT2KAPASP无水控制投入2KA2TSB1KT3033013053133092KT1TSB1TSB3KY011KY4KA2TSB3KA06072KA4KY2KY040205034KA3KA9SB29KM32TC34339KM10SB2KA293028273213173252FR1FR3FR3333295FR4FR消防延时报警元单泵号五变压器4KA3KA2KA水流启动消防强启08水位控制 潜污泵无水控制2KT1KT9KM1KA31潜污泵故障报警5FR手动自动12手动自动7SB5SB7KM8KM248SB1KAXB251075KM196SB106D3201KAB31053SB1SB33KM134SB14D21KA104B210342SB1025D11KA101B11FUSA1KM号泵元单号泵元单一泵单元号二三单元泵号四手动8KM2622187KM6KM6KM237KM4FR手动自动3FR手动自动1016125KM4KM4KM175KM83KM2KM2KM113KM2FR自动1FR手动自动LA2KAGNDB1N2KTXBD3GNDFAB2B3D2D1BNCN熔断器自动控制A1QF标准化审定日期文件号名 2045HR20920810HR9HR2072062057HR8HR6HR生活指示消防指示5号泵运行4号泵运行3号泵运行2号泵运行审核工艺处数设计CAD标记分区1-5M符 号序号12032024HR3HRHA201HR1N2HR运行声光报警1号泵消防电源指示无水控制CPS-II/B1-2KT61-4KA1-5FR1-9KMFU2345HAPVPA879101-10HR1-10SB1-6QFSP11121314VVVFTCSA151617全自动变频调速HPBTS-311-Z广州市黄埔区供水设备厂供水设备共 张第 张阶段标记年/月/日签名称水泵电机型比例重量格规号数量5备注智能控制器1时间继电器熔断器接触器热继电器中间继电器电压表报灯变压器转换开关变频调速器6110101117KM+5VP11KMLCOMCPS-II/BGNDVRCEMGRUNVVVFCM1112FWDBXUWV2KM1M1FR2M2FR3KM4KM2QF5KM6KM3QFVAPV4FR3M3FR4M5FR5M5QF8KM4QF9KM6QF供水环保工程有限公司广州市黄埔南方审 定审 核校 核设 计制 图HUANGPUR第 张 共 张日 期比 例专 业图 号审 核审 定序号HUANGPU制 图校 核设 计规广州市黄埔南方供水环保工程有限公司符 号名 型称号专 业第 页日 期比 例共 页注图 号数量格备1234567891011121314151617MKMFRKAQFHRSBPVPACPS-C1SPTCSAFU熔断器转换开关变压器元传压力表智能控制器电流表电压表按钮开关信号灯空气开关中间继电器热继电器接触器水泵电机SP2KA1KARUND1CPS-20C1DDP1GNDFAGNDGNDXBLAB2D2+5VEMGCOMVRCGNDNB11L1KMFWDWUV1211BXCMVVVF1KMABCNAAM~3QFKMU VWKMQF222FR5KM3QFNCBAAVPAPVTALNTCSP智能型变频调速供水设备番禺六建十八工程处广州市黄埔南方供水环保工程有限公司校 对审 定huangpu设 计制 图D2000-031-2电气线路 第 页 共 页WI-090202/00日 期1比 例图 名图 号编 号1RQ1.1Q0.0Q0.1Q0.2Q0.3Q0.4Q0.5Q0.6Q0.7Q1.07KM三号工频H制手2FRL+U过载指示 制 控 水 无高水位W2KYI0.01KY1-5FRV小泵运行四号变频四号工频三号变频8KM10KMPK9KM6KMJI3KA变频控制263637Q1.1Q1.0Q0.6Q0.710KM8KM359KM349KM8KMQ0.5Q0.46KM257KM7KM246KM控制单元附属小泵动5FR4FR动手自单元泵制控号四3FR手动动自动制元单控泵三号单元HCMB一号变频二号变频二号工频一号工频+24V输出E4KM5KMGF2KM3KMDCNLFU熔断器变 压电源输入TCA116Q0.3Q0.2Q0.14KM155KM145KM4KM2KM53KM62Q0.03KM42KM1KM号动动自1FR手动号控泵二TCN2制单元泵控自动自控制N一ANBC4MMM3M4MSP213~3~3~3~3~1VVVFSIEMENS PLCL+I0.0A-A+MVUW113KA3KAV0NL1KM12CMFWDBXRSTVA1QFTAPVPAQ1.1TP 7SP46COMV源NV+N电COML2EM235M0A-A+45V00ORT 0ML+L+434441WUV42NL1Q0.0Q0.4CPU 22440I1.0Q1.0Q0.53LQ0.6Q0.7I1.2MI1.1Q0.12LQ0.2Q0.3I0.02MQ1.21M41CMVVVFBXFWD1L1KM1KMRTS1-5FR变频停止变频运行1#过载输入2#过载输入3#过载输入4KAI1.2L+SD3KA2KA1KAI1.1I1.02ES1KASTF8KM中央空调自控系统原理图广州市黄埔南方供水环保工程有限公司huangpu电气原理图R编 号图 号图 名比 例日 期第 页共 页制 图设 计校 对审 定0.40.20.60.01.01.41.51.2MPa1.60.80.40.20.60.01.01.41.51.2MPa1.60.8::地下一层首层FFF二层四层三层五层屋面层SP膨胀水箱VX冷却水供水管冷却水回水管冷却水泵(备用)冷水机组700USRT冷水机组350USRT700USRT冷水机组FFF冷却水泵冷却水泵冷却水泵冷冻水泵(备用)冷冻水泵冷冻水泵冷冻水泵分水器集水器压差旁通装置P一期冷冻水供水管DN250二期冷冻水供水管DN400一期冷冻水回水管DN250二期冷冻水回水管DN400~~预留二期冷冻水管DN400冷冻水旁滤水处理器冷却水旁滤水处理器FC800DN300330T/hSVX冷却水塔Smm接屋面补水点330T/hVX冷却水塔330T/hVX冷却水塔330T/hVX冷却水塔DN250330T/hVX冷却水塔排至排水沟接空调机房补水点排至空调机房地漏DN40DN65DN32DN32DN20DN25DN40DN50AHU1-2FC600FC600AHU1-2FC800FC800FC800FC600FC600AHU2-1AHU2-3AHU2-2AHU3-1AHU3-3AHU3-2AHU4-1AHU4-3AHU4-2DN450TTTTTTTTTTPTPTPTPTTDID0AIA0X651#-5#冷却水塔风机5X(3DI+1DO)1#-5#冷却水塔电动碟阀10X(3DI+1DO)1#-5#新风处理机组5X(4DI+1DO+1AI+1AO6#-11#新风处理机组6X(4DI+1DO+1AI+1AO1#-4#冷冻泵4X(3DI+1DO)供回水温度/压力变送器4XAI压差旁通阀控制1Al+1AO1#-4#冷却泵4X(3DI+1DO)1#-3冷水机组冷却水出回水温度6AI1#-3冷水机组冷冻水出回水温度6AI1#-3冷水机组冷冻水水流开关3DI1#-3冷水机组冷却水水流开关3DIX20X5X5控制器X12X4X5X1X6X6X6X6X18X3X6T冷却供/回水温度变送器2XAI1#-3#冷冻水电动碟阀3X(3DI+1DO)X31#-3#冷冻水电动碟阀3X(3DI+1DO)1#-3#冷却水电动碟阀3X(3DI+1DO)X3

常用空调自控系统技术方案

常用空调自控系统技术方案
节能——降低能耗和管理成本
在满足舒适性的前提下,系统通过合理组织设备运行,使大楼的运行费用为最低。即以能耗值最低为控制目标,进行优化系统控制。系统软件设有节能程序,可以控制设备得以合理运行。系统通过计算机控制程序对全楼的设备进行监视和控制,统一调配所有设备用电量,可以实现用电负荷的最优控制,有效节省电能,减少浪费。
追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下,追求最优化的系统设备配置,以尽量降低系统造价。
实现一体化控制要求
将楼内的空调系统设备置于一个中央监控系统监视、控制之下,不但方便安装和操作,节约系统投资,并且不同的子系统连接起来后,还可以产生单独控制所不具备的新功能。
常用空调自动控制系统
技术方案
二O一四十二月二十六日
1项目需求分析
1.1项目概述
本建筑地上全部采用夏季中央空调系统,该系统选用4台离心式冷水机组和1台螺杆式冷水机组为系统提供冷源、7台变频冷冻水泵、7台工频冷却水泵、系统利用海水作为冷源,经过空调板换器为系统提供冷却水。冷水机组的冷冻水泵及冷却水泵之间均采用一对一运行,而机、泵又各自并联连接。
Honeywell公司是一家拥有240多亿美元营业额,在航天和航空产品和服务、楼宇和工业控制技术、汽车产品、发电系统、特种化学品、纤维、塑料和先进材料等多种技术和制造方面起着领导潮流作用的企业。
Honeywell公司总部位于(美国)新泽西州Morriston,公司的股票是道琼斯三十种工业指数之一。美国Honeywell有限公司(Honeywelllnc.)成立于1885年,其一贯致力于自控领域的产品开发、技术研究及系统服务工作。在历经超过百年,持之以恒的努力以后,目前Honeywell的业务遍布全球95个国家和地区;全球雇有多达十二万名员工,在全世界经营几百家工厂。公司的股票在纽约和伦敦证券交易所以HON代号上市。世界各地共有五百万座办公大楼和八千条工业控制线安装了Honeywell的自控系统。

毕业设计59基于METASYS的空调自控系统设计

毕业设计59基于METASYS的空调自控系统设计

基于METASYS的空调自控系统设计摘要空调系统是智能建筑中楼控系统的主要组成部分,但也是系统能耗的主要部分。

随着人们生活水平的不断提高,空调系统被广泛的使用,节能成为人们普遍关注的问题。

由于变风量空调系统显著的节能特点,使其成为空调系统的主流。

同时美国江森公司的METASYS 智能楼宇管理系统,以其独特的优越性,使得空调节能得以更好的发挥。

本文首先对变风量(VAV)空调系统和江森的智能楼宇管理系统——METASYS系统作了概述,还对VAV系统的控制原理和方法进行了分析和详细说明。

通过分析确定系统的监控点、设备的选型,运用组态软件设计METASYS系统的上位机人机界面,最后在MATLAB/Simulink环境下对表冷器和变风量末端的控制器进行了仿真。

关键词:节能,VAV空调系统,METASYS系统Design of Air Conditioning control systembased on METASYSAbstractThe air-conditioning system is the main constituent of the building controls system in the intelligent building, and is the main part of system energy consumption. Along with the enhancement of people living standard, the air-conditioning system were widespread used, energy saving became the universal matter of people concerned. Because of Variable Air V olume air-conditioning system’s remarkable characteristic of energy saving, it become the mainstream of air-conditioning system. Simultaneously the American company JOHNSON-METASYS intelligence building management system having its unique superiority, that makes the energy saving of air-conditioning system better.Firstly, this paper gives the outline of the Variable Air V olume (V A V) air-conditioning system and the JOHNSON——METASYS intelligent building management system, also has analysis and specified the V A V system control principle and the method. By the analysis, determining system monitoring point, choosing the equipment, has designed the METASYS software configuration on workstation was successfully. Finally, the simulation to the cooling coil and V A V terminal controller were carried on in MATLAB/Simulink environment.Key word: Energy saving,V A V air conditioning system,METASYS system目录1.绪论 (1)2.变风量(VAV)空调系统的简介 (2)2.1变风量系统的基本概念 (2)2.1.1 VAV系统的基本组成 (3)2.1.2 VAV系统的特点 (4)2.1.3 变风量(VAV)末端装置 (6)3.METASYS的系统概述 (8)3.1硬件结构 (8)3.1.1 概述 (8)3.1.2 网络通讯 (9)3.1.3 联网能力 (11)3.1.4 操作站 (11)3.1.5 记录/报警打印机 (13)3.1.6 网络控制器(NCU) (13)3.1.7 直接数字控制器(DX-9100-8154 / XT-XP模块) (14)3.1.8 现场设备 (15)3.1.9 程序存贮器 (15)3.1.10 系统的运行环境要求及用电量 (16)3.2软件功能说明 (16)3.2.1 摘要(各类报告清单) (16)3.2.2 密码保护功能 (17)3.2.3 用户图形化编程语言 (17)3.2.4 状态改变报告 (18)3.2.5 报警信息报告及报告分组/报警管理 (18)3.2.6 监控点历史 (18)3.2.7 动态趋势分析 (18)3.2.8 累积、统计功能 (19)3.2.9 数据库下传/上载功能 (19)3.2.10 动态图形显示及操作站工作环境 (19)3.2.11 能量管理控制 (19)3.2.12 时间预定功能 (19)3.2.13 设备循环启/停/及重大设备启/停延时保护 (20)3.2.14 供电恢复启动程序 (20)3.2.15 用电量限制/负载循环 (20)3.3 江森自控集成式可变风量末端单元控制组合——VMA1400系列产品 (21)4.变风量(VAV)空调系统的控制方法及原理 (23)4.1变风量空调系统的控制方法 (23)4.1.1 自动控制系统的要求 (23)4.1.2 变风量系统的自动控制方法 (24)4.1.3 VAV系统的控制对象 (27)4.2变风量空调自控系统的控制原理 (30)4.2.1 变风量空调系统分析 (30)4.2.2 末端调节的变风量系统TRAV (32)4.2.3 变风量空调系统的组成 (35)4.3各回路控制原理 (36)4.3.1 温度控制回路 (36)4.3.2 压力(静压)控制回路 (39)4.3.3 新风量(CO2浓度)控制回路 (42)4.4VAV空调系统的监控和设备选型 (43)4.4.1 空调机组自控方式和说明 (43)4.4.2 空调系统设备的选型 (45)4.5用组态王软件设计METASYS系统的上位机人机界面 (46)5.控制器设计和仿真 (49)5.1表冷器控制器参数的确定 (51)5.2变风量末端控制器参数的确定 (54)6.总结 (59)参考文献 (60)附录 (61)致谢 (65)1.绪论空调系统也称为HVAC(Heating Ventilation and Air Conditioning),是智能建筑中楼控系统的主要组成部分,作用是创造良好的空气品质,提供舒适的生活环境,但它同时又是耗能大户,消耗建筑物50%以上的能耗。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空调自控系统设计方案1.楼宇自控系统设计说明1.1.设计依据为了保证系统的既能适应当今网络技术的发展,又具有极高的可靠性,系统设计遵从以下原则和标准:1)相关图纸和文件2)《智能建筑设计标准》(GB/T50314-2006)《商用建筑通信通道和空间标准》(EIA/TIA-569)《非屏蔽双绞线布线系统传输特性现场测试标准》(EIA/TIATSB-67)我司遵守以上提及的规范、规定和标准。

3)各专业对本专业的要求甲方对该工程设计的要求。

1.2.控制系统概况1.需求分析本项目的建设目标是提高大楼的运行管理智能化水平,降低运行费用,并为使用者提供一个安全、高效、舒适、便捷和实用的工作环境和生活环境。

因此,我们将采用楼宇自控系统对建筑物中的通风空调设备进行监控管理。

楼宇自控系统将体现先进、可靠、实用、便捷。

本次工程我们采用SIEMENS最新版本的APOGEE(顶峰)系统。

之所以采用SIEMENS品牌系统是在综合考虑到品牌的知名度,系统成熟性、稳定性、可靠性和先进性。

SIEMENS APOGEE楼宇自控系统(以下简称:BAS系统)一方面将保证提供舒适、洁净的空气环境,另一方面将监控和保障各种设备的正常运行,并最大化的实现节能降耗。

为了将本项目提升到更高的层次,建成一个具有国际先进水平的现代化智能建筑,提供安全、舒适、便利、快捷的卓越服务,建立先进和科学的综合管理机制,提高办事效率,我们特别设计了一个具有最新技术、高运作效率、低维护成本、高可靠性和高性价比的BAS 系统。

我们本着以人为本,综合考虑投资效费比与长期使用及维护成本,实际使用效果等因素,将对系统的改造实施提供一套完整的整体解决方案。

2.设计方案和系统功能本项目是一项综合性智能化甲级建筑。

系统设计以满足标书的要求,采用最先进的技术和系统,根据有关招标文件等要求,以技术前瞻性为导向,采用优化的设备选型、配置、运行方案及管理方式,为大厦提供高效率的系统管理,为大厦的机电设备提供良好的运行环境,为大厦提供舒适的工作及休闲环境。

根据标书要求,结合本项目的实际功能和档次,在本工程的楼宇自控系统的设计和应用中,主要应突出以下重点:A、采用先进的技术和产品,为大厦提供一个高效、节能、可靠的智能控制系统,对大厦的楼宇机电设备予以控制,实现绿色、智能的建设目标,充分展现现代化大厦在智能化管理上的特点。

未来的世界是网络的世界,像本项目这样的现代化建筑,需要采用符合时代发展的楼宇自控系统,SIEMENS的网络结构正是顺应这一要求而推出,具有技术的前瞻性,并在同行业中遥遥领先。

B、我们所采用的系统应是一个具有国际先进水平的一流产品,同时也具有良好的性价比。

其先进性应体现在硬件产品成熟、优质,在国际上有过较长时间的应用历史背景,另外在通讯协议上应能够具有优良的开放性和通用性,并已成为发展主流的先进通讯协议,以确保用户在日后系统的升级和扩容上不受单一产品通讯协议限制,方便的对原有系统进行升级和扩容。

在软件上应具有良好的人机界面,便于日后大厦管理人员的维护和管理。

C、针对本项目机电设备分布特点,配置DDC控制器要保证系统配置的余量和系统扩充能力。

我们所有的现场DDC控制器和模块物理控制点均预留了15%的冗余量,在通讯协议上我们采用了目前国际最先进、最流行的标准以太网(TCP / IP)开放性通讯协议,以保证系统的开放性。

D、合理的配置DDC控制器和模块,分配上要考虑日后施工和管理的便利,便于维护、安装及机电设备之间的连接,所有DDC控制器具有现场手动控制和手/ 自动切换装置。

本项目监控设备有:空调新风系统水源热泵空调机组通风机冷却水系统●集散分布方式与结构✧网络管理域采用高速以太网组成建筑物的信息主干网,符合TCP / IP协议。

利用OPC技术支持多种开放式协议(包括BACnet、ARCnet、LonTalk),兼容多种标准接口软件(包括ODBC、DDE等等)。

可即时访问多个计算机图形分站,OPC服务器技术允许第三方系统利用OPC客户端的应用程序对APOGEE S600 TM系统实行监测和控制,也可从APOGEE S600 TM系统上获取报警信息和事件记录,并为系统提供10 / 100M波特率的通讯速度。

✧网络数据域采用模块式智能型控制器可完全独立于中央站工作,作为网络的节点,实现相互间的双向通讯和数据交换,通信速率达到10 / 100M波特率。

当系统通讯发生故障时,各个DDC 仍然能独自完成正常的监控功能。

3.系统配置✧中央管理工作站控制机房设在2#楼换热站,控制主机安装有S600 APOGEE Insight 3.11 工作站软件包。

电脑可直接与以太网相连。

APOGEE Insight工作站软件借助于Windows XP等多任务环境作为是本系统的管理与调度中心,实现对全系统的集中监督管理及运行方案指导、以及对整个楼宇的被控设备进行监测、调度、管理,实现设备的远动控制。

✧系统软件1)软件功能数据采集与处理中央管理工作站采集各现场控制器(DDC)上送来的各项数据,运行参数及运行状态,实时刷新数据库,供进一步处理及查询分析系统运行状态与历史状态显示以图形方式显示当前或历史上某一时刻的运行参数,实时显示各测点的参数及各设备的运行状态运行记录报表与参数曲线打印以表格形式打印各测量参数及设备运行状态故障诊断和报警中央管理单元根据实时接收到的各个现地控制单元的参数状态信息,经分析整理后将故障信息及时在屏幕上进行显示APOGEE系统软件,它具有以下特点:— 大容量— 一台中央工作站可以控制的点数达到1,000,000点— 多任务性由于采用了WINDOS NT/XP操作平台,其强大的多任务功能,通过全动态窗口,操作员可以同时监视多个视窗,从而可提高操作员和系统的效率,是一个真正的多任务系统。

·Drag and Drop浏览功能充分采用Windows NT/2000/XP Drag and Drop的新功能,即在计算机上可以拖动动态点到应用程序,自动生成趋势图,点的操作历史等数据或图形。

·结构化的命名方式:长度达30个字节的结构化命名方式可以由用户灵活的使用,使点的名字更能为用户识别,另外有16个字节可以对点进行描述。

·多点动态趋势图可同时输出或者监测10个点的动态变化趋势。

·保密性多级密码限制对数据库和其它机密信息的存取,采用多级密码控制,以满足众多指定用户的需要,可根据工作需要,任意定义用户的操作权限,控制范围。

报警与信息提示功能,产生报警信号时,可直接切换至动态图或者查询信息提示动态的系统监控体系和系统构架图,可以直观的检测和设置整个系统的通讯,便于诊断系统故障,方便系统数据的上载和下载。

·易于管理可以针对不同操作者的权限和工作性质,精确指定不同操作者的的不同权限内容。

系统能完全向上兼容,无需特殊设备和工艺就能完成系统升级及容量扩充。

可预设长达一年的时间表,用于设备定时控制和报表输出。

·动态图形Insight采用了新的动态的图形功能。

该功能将模拟量或数字量信息点与动态的GIF影像文件连接并显示其状态,当这点的值发生变化时,动态图形被当作对象存储并且通过对象选择器进行选取。

尽管能创建自己的动态图形并将其输入至图形应用中,Insight还是一套标准的被普遍应用的对象可利用,您可以通过插入菜单或者一个新的工具栏按钮来进入这项功能。

·远程通告选项(RENO)远程通告选项允许Insight发送警告和事件信息给远端设备,比如:文字寻呼机、数字寻呼机、电话或者Email地址。

当一个通告被发送,会收到触点相应的反馈,一个触点当报警和事件发生时就是一个有配发射设备的备用通告者,当信息点至少是仅供可读的,连系才能被通告。

— 对APOGEE数据库中所有点进行通告,不考虑其来源(例如:BACnet或其它系统的那些不存在于APOGEE系统中的网络点)— 通告普通和紧急的报警通知,并且能够根据不同的警报级别定制通告。

— BLN事件的通告— 警报升级— 有能力停止和重新启动警报升级— 设备分组— 手动通告·自动备份(Automatic backup)Insight自动备份是WINDOWS界面和独立运行的软件,可在任何Insight服务器或终端上运行。

Insight备份功能提供以下的能力:— 备份APOGEE Insight数据库— 从自动备份软件所创建的备份数据中恢复APOGEE Insight数据— 配置和安排重复使用的数据— 清除不必要的备份以清空磁盘空间2)软件基本配置如下:运行于Windows NT/XP中文平台,灵活的动态图形操作界面,软功能键、下拉式菜单,可用鼠标完成大部分功能— 面向对象的数据库Objectivity— 跨平台数据库数据交换(ODBC)— 接口与服务器(DDE)— 数据采集与管理应用软件— 运行参数与状态显示应用软件— 运行记录报表的打印应用软件— 中央调度及智能远动控制应用软件— 故障诊断及报警应用软件— 图形包Micrografx Designer— 面向Micro Excel的趋势数据界面— 可制定的权限— 每个工作站可有200个操作员— 运行画面若干张— 现地控制单元编程软件1.3.系统设计说明为了有效的实现集成智能化系统的功能目标,实现统一的标准接口与智能建筑物中央管理系统进行有机集成,本系统采用集散分布式网络结构系统。

系统通过集散分布式控制网络上的现场智能控制器对各设备进行实时现场监控,通过设于中央控制室的系统中央控制计算机以高速的实时信息交换,实施对各现场控制器的实时监控和管理。

中央监控系统设置在2#楼换热站内,通过二路水平的通信网络线,将1#楼和3#楼联结成一个完整的空调自控系统,每幢楼通过二路垂直的通信网络线,将各层的DDC联结起来。

在考虑系统硬件配置时,除满足方案目前需要以外,对于DDC控制器及其扩展模块上的输入输出点数量,考虑了15%的备用量,作为将来可能的调整及设备增加之用。

根据本项目情况,现场总线长度控制在通讯协议允许的范围之内,不采用以安装总线放大器的方式延长现场总线的长度。

在通讯协议上我们采用了国际流行的标准开放性通讯协议,以保证系统的开放性。

现场设备:PXC 系列控制器PXC 系列可编程控制器是 APOGEE 控制系统的一部分,是高性能的直接数字控制器。

控制器可以独立运行或联网执行复杂的控制、监视和能源管理功能,而无需依赖于更高级的处理器。

PXC 控制器采用点对点(peer to peer)的通讯方式在自动化级网络 ALN 上彼此访问或与上位机通讯。

ALN 网络可以是 TCP/IP 的以太网或 RS485 网络。

可以选择相应的机型安装在室外 温度要求较高的环境。
