低压电器的主要种类及用途
常用低压电器的主要种类和用途
低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。
低压电器的作用有：
（1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。
（2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。
（3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。
（4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。
（5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。
（6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等．
当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表所示。
对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。
对低压控制电器，则要求其动作可靠、操作频率高、寿命长并具有一定的负载能力。
常见的低压电器的主要种类及用途。

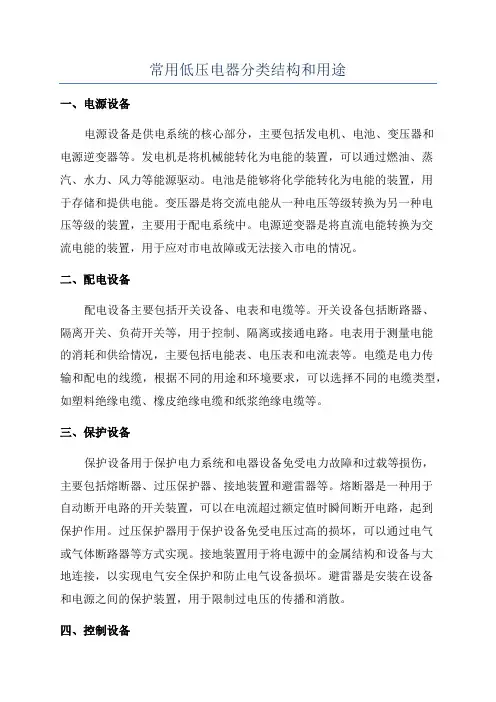

常用低压电器分类结构和用途
常用低压电器分类结构和用途一、电源设备电源设备是供电系统的核心部分，主要包括发电机、电池、变压器和电源逆变器等。
发电机是将机械能转化为电能的装置，可以通过燃油、蒸汽、水力、风力等能源驱动。
电池是能够将化学能转化为电能的装置，用于存储和提供电能。
变压器是将交流电能从一种电压等级转换为另一种电压等级的装置，主要用于配电系统中。
电源逆变器是将直流电能转换为交流电能的装置，用于应对市电故障或无法接入市电的情况。
二、配电设备配电设备主要包括开关设备、电表和电缆等。
开关设备包括断路器、隔离开关、负荷开关等，用于控制、隔离或接通电路。
电表用于测量电能的消耗和供给情况，主要包括电能表、电压表和电流表等。
电缆是电力传输和配电的线缆，根据不同的用途和环境要求，可以选择不同的电缆类型，如塑料绝缘电缆、橡皮绝缘电缆和纸浆绝缘电缆等。
三、保护设备保护设备用于保护电力系统和电器设备免受电力故障和过载等损伤，主要包括熔断器、过压保护器、接地装置和避雷器等。
熔断器是一种用于自动断开电路的开关装置，可以在电流超过额定值时瞬间断开电路，起到保护作用。
过压保护器用于保护设备免受电压过高的损坏，可以通过电气或气体断路器等方式实现。
接地装置用于将电源中的金属结构和设备与大地连接，以实现电气安全保护和防止电气设备损坏。
避雷器是安装在设备和电源之间的保护装置，用于限制过电压的传播和消散。
四、控制设备控制设备用于控制电力系统和电器设备的运行和状态，主要包括开关和控制元件、继电器和传感器等。
开关和控制元件主要用于手动和自动控制电路的开关和断开，如按钮、开关、选择开关和旋钮等。
继电器是一种能将较小的电流或电压信号控制较大电流或电压的控制开关，用于实现逻辑控制、保护和传输信号等功能。
传感器用于感知环境和物理量的变化，如温度传感器、湿度传感器、光强传感器和位移传感器等，可以将物理量转换为电信号，用于控制和监测等应用。
在实际应用中，低压电器广泛应用于家庭、工业、商业和公共领域，如家用电器、电力工具、电动汽车、电梯、通信设备和照明设备等。
常用低压电器_作用与分类
常用低压电器—分类
1、按低压电器的操作方式分 手动电器：又称非自动电器，依靠人力 直接操作的电器。如刀开关、按钮、转 换开关等。 自动电器：依靠电器本身参数变化或外 来信号而自动完成接通、分断或使电机 启动、反向及停止等动作。如接触器、 继电器等。
常用低压电器—分类
2、按低压电器的用途分(低压配电电器（刀开关 ，转换开关，断路器，熔断器），低压控制电 器（接触器，继电器，起动器，控制器等）) 低压配电电器：包括刀开关、转换开关、断路 器和熔断器等。主要用于低压配电系统中，要 求在系统发生故障的情况下动作准确、工作可 靠。 低压控制电器：包括接触器、控制继电器、启 动器、控制器、电磁铁和主令电器等。主要用 于电气传动系统中，要求寿命长、体积小、质 量轻、工作可靠。
RL1系列螺旋式熔断器
RT0系列有填料封闭管式熔断器
瓷插式熔断器
RO,RT系列熔断芯子
慢溶保险丝
高分子PTC自复保险丝
CFC36系列交流接触器
常用低压电器的种类及用途
常用低压电器的种类及用途低压电器是指额定工作电压为1000V及以下的电气设备。
它们广泛应用于家庭、工业和商业领域，常见的低压电器种类及其用途如下：1.电灯：电灯是家庭和商业场所的常见照明设备，可以提供可调节的亮度和颜色。
2.开关插座：用于控制电气设备的开关，以及为插头提供电力供应的插座。
3.空调、加热器和通风系统：这些设备用于控制室温和空气质量，使室内环境更加宜人。
4.电视、音响和家庭影院：这些设备用于提供视听娱乐，并且在家庭和商业场所中广泛使用。
5.冰箱和冷柜：用于存储和保持食物和饮料的低温设备。
6.洗衣机和烘干机：用于清洗和干燥衣物的家用电器。
7.烤箱和微波炉：用于烹饪和加热食物的家用电器。
8.电饭煲和电热水壶：用于煮饭和烧水的家用电器。
9.咖啡机和搅拌器：用于制作咖啡和混合食物的小型电器。
10.吹风机和电动剃须刀：用于梳理发型和修剪胡须的个人护理电器。
11.充电器和电池：用于充电电子设备和储存电能的设备。
12.电动工具：如电动钻、电锯等，用于家庭和工业的修理和维护工作。
13.电动车辆：如电动自行车和电动汽车，用于代替传统燃油车辆进行交通出行。
14.UPS（不间断电源）：用于提供电力备份，以保证在突发停电时继续供电。
15.电力仪器仪表：如电压表、电流表和功率因数仪表，用于测量和监控电力参数。
16.安全系统：如烟雾报警器、安全摄像头和防盗警报器，用于保护家庭和商业场所的安全。
17.自动化系统：如自动门、自动窗帘和智能家居系统，用于提高生活和工作的便利性和舒适性。
18.充电宝：用于给移动设备充电的便携式充电装置。
以上仅是低压电器的一些常见种类及其用途，随着科技的发展和创新，低压电器的种类不断增加，应用领域也越来越广泛。
总而言之，低压电器在生活和工作中起到了至关重要的作用，为人们提供了便利、舒适和安全的电力使用环境。
低压电器简介演示
产品对比与评估
要点一
框架断路器
常熟开关的框架断路器在价格上有优 势，但产品的能效稍逊于人民电器和 施耐德电气；人民电器的框架断路器 性能稳定，但价格较高；施耐德电气 的框架断路器在性能和价格上都有较 好的平衡。
要点二
接触器
在接触器方面，常熟开关的产品线最 全，价格相对较低；人民电器的接触 器性能稳定，但价格较高；施耐德电 气的接触器在性能和价格上都有较好 的平衡。
该企业在其生产线上采用了大量的常熟开关的低压断路器和接触器，这些设备在保证了生产线稳定运行的同时，也提 高了生产效率。
某大型商场
为了确保商场的电力供应和安全，人民电器提供了全套的低压电器设备，包括低压断路器、接触器、继电器等，这些 设备在商场的电力系统中发挥了重要作用。
某医院
为了满足医院的电力需求和保障医疗设备的正常运行，施耐德电气提供了他们的低压断路器和接触器等 产品，这些设备在医院的电力系统中得到了广泛的应用。
刀熔开关
01 定义
刀熔开关是一种手动操作的低压电器，用于隔离 电源或切断电路。
02 工作原理
刀熔开关采用熔断器作为主要元件，当电流超过 规定值时，熔断器会熔断，从而切断电路。
03 应用场景
刀熔开关常用于配电系统中，作为电源隔离和电 路保护之用。
接触器
01 定义
接触器是一种自动操作的低压电器，用于接通和 断开电路。
志、进行现场监督等。
05
低压电器的市场与发展趋势
市场现的发展和基础设施建设的不断推进，低压电器市场呈现出稳定
的增长趋势。
02
竞争格局激烈
由于低压电器行业进入门槛相对较低，市场竞争非常激烈，各大厂商之
间通过技术创新、品牌建设、提高服务质量等方式来争夺市场份额。
低压电器按其用途和控制
低压电器按其用途和控制低压电器按其用途和控制可以分为以下几类：1. 配电与保护设备：低压电器在配电系统中用于控制和保护电气设备，包括断路器、接触器、隔离开关、继电器等。
断路器用于过载和短路保护，接触器用于控制电路的开与关，隔离开关用于隔离电气设备以进行维护和检修，继电器用于实现远程控制和信号传递。
2. 控制与自动化设备：低压电器在控制与自动化领域中起到关键作用，包括PLC（可编程逻辑控制器）、变频器、传感器等。
PLC用于控制和监控工业过程，实时获取信号并进行逻辑判断和控制输出。
变频器用于调节电动机的转速和输出功率，实现能量的节约和电机的变频控制。
传感器用于感知环境变化，将物理量转化为电信号，用于控制和测量。
3. 动力传输与转换设备：低压电器在动力传输和转换中起到关键作用，包括电动机、发电机、变压器等。
电动机是将电能转化为机械能的装置，广泛应用于工业和家庭领域，通过低压电器对电动机进行控制和保护。
发电机则是将机械能转化为电能的装置，通过低压电器对发电机进行启停和同步控制。
变压器用于改变电压和电流的大小，实现电能在不同电压等级之间的传输和转换。
4. 仪器仪表与信息传输设备：低压电器在仪器仪表和信息传输中起到关键作用，包括显示器、传感器、测量仪表等。
显示器是将电信号转化为可视化的图像和文字信息的装置，广泛应用于电子设备、仪器仪表和信息显示领域。
传感器用于感知环境变化，将物理量转化为电信号，用于仪器仪表的测量和控制。
测量仪表用于测量和显示物理量的数值，如温度、压力、流量等。
总之，低压电器在电力系统、工业自动化、家庭和商业领域等方面都有广泛的应用。
它们通过控制和保护电气设备、实现电动机的控制和变频、改变电压和电流的大小、显示和传输信息等功能，为现代社会的发展提供了重要支持。
低压电器按用途分为哪
低压电器按用途分为哪低压电器按用途可以分为以下几类：家用电器：家用电器是指用于日常生活中的各种电器设备。
包括但不限于：冰箱、洗衣机、电视机、空调、电热水器、吸尘器、电饭煲等。
这些电器设备主要用于家庭中的厨房、卧室、客厅、浴室等空间，为人们的生活提供便利性和舒适度。
办公设备：办公设备主要用于办公室、商业场所和学校等地方。
包括但不限于：打印机、复印机、传真机、电脑、投影仪、电话等。
这些设备能够提高工作效率和办公环境的舒适度。
工业电器：工业电器主要用于工业生产过程中的各个环节。
包括但不限于：电动机、发电机、变压器、继电器、开关等。
这些设备用于各种生产流程，如输送设备、控制系统、照明系统等，为工业生产提供动力和控制。
建筑电器：建筑电器主要用于建筑物的电气安装。
包括但不限于：电线、开关、插座、照明设备等。
这些设备与建筑物的电气系统紧密相关，为建筑物提供电力供应和照明条件。
交通运输设备：交通运输设备主要用于交通运输领域。
包括但不限于：汽车电子设备、电车、地铁、火车、飞机等。
这些设备为交通工具的运行提供动力、控制和安全保障。
能源设备：能源设备主要用于能源生产、输送和利用。
包括但不限于：发电设备、输电设备、燃气设备、太阳能设备等。
这些设备用于能源产业链的各环节，如发电厂、输电线路、燃气管道等，为社会能源供应提供支撑。
医疗设备：医疗设备主要用于医疗卫生领域。
包括但不限于：医用电子设备、医用仪器仪表、医用图像设备等。
这些设备用于医院、诊所等医疗机构的诊断、治疗和监测，为医疗保健提供支持。
安防设备：安防设备主要用于保障社会安全和个人财产安全。
包括但不限于：监控设备、入侵报警设备、门禁系统等。
这些设备被广泛应用于公共场所、住宅区和商业场所，为安全防范提供保护。
以上仅为低压电器按照用途分类的一些常见类别，实际上低压电器种类繁多，按照不同标准和分类方法，还可以有其他的划分方式。
每一类低压电器都有其特定的用途和功能，为不同领域的生活和工作提供了便利和支持。
常用低压电器作用与分类课件
常用低压电器也广泛应用于家用电 器中，如电冰箱、洗衣机、空调等 ，用于实现各种家电的控制和保护 。
常用低压电器的特点与优势
特点
常用低压电器具有体积小、重量轻、 操作简便、安全可靠等特点，能够满 足各种不同场合的需求。
优势
常用低压电器具有较高的性价比和可 靠性，能够大大提高电力系统的安全 性和稳定性，同时也降低了电力系统 的成本。
熔断器的应用场景与选型
• 汽车电路保护：在汽车电路中，熔断器通常被用 于保护电源线路、电动机等设备免受过载或短路 造成的损坏。
熔断器的应用场景与选型
01
熔断器的择合适的 熔断器型号。
2. 根据电路的额定电压、电 流等参数选择合适的熔断器型
号。
3. 根据需要保护的电器设备 选择合适的熔断器型号。
分为铜丝熔断器、镍丝熔断器、铁丝熔断器等。
熔断器的分类与特点
• 根据结构分类：分为螺旋式熔断器、管式熔断器、插入式 熔断器等。
熔断器的分类与特点
熔断器的特点
2. 操作简便：熔断器的安装和更换都比较简单，方便用 户使用。
1. 反应速度快：熔断器在电路发生故障时，可以迅速切 断电路，保护电路中的其他电器不受损坏。
常用低压电器作用与分类 课件
CATALOGUE
目 录
• 常用低压电器概述 • 断路器的作用与分类 • 接触器的作用与分类 • 继电器的作用与分类 • 熔断器的作用与分类 • 其他常用低压电器的作用与分类
01
CATALOGUE
常用低压电器概述
常用低压电器的定义与分类
定义
常用低压电器是指额定工作电压 为交流1000V、直流1200V以下 的电器。
3. 应用广泛：熔断器在家庭、工业、汽车等领域都有广 泛的应用。
低压电气设备常识知识分享
低压电气设备常识知识分享低压电器设备的基本常识一、低压电器的分类1、低压电器：用于额定电压为1200V或直流电压1500V及以下的电路中，低压电器用途十分广泛，品种繁多，产品结构种类各式各样，要紧起通断、爱护、操纵、调节等作用。
2、分类：依照低压电器在电气线路中所处的地位和作用，能够分为两大类。
（1）低压操纵电器：要紧用于电力拖动系统中，要紧有接触器、操纵继电器、启动器、主令电器、电阻器等。
（2）低压配电电器：要紧用于低压配电系统及动力设备中。
要紧有刀开关、熔断器、自动开关等。
另外，在特别环境和工作条件下使用的各类低压电器，常在基本系列产品的基础上举行派生，构成防爆电器、船舶电器、化工电器、高压电器等。
二、低压电器（一）刀开关1、用途：刀开关也称为隔离刀闸，是低压配电器中结构最简单，也是应用最广泛的电器，用于交流额定电压500V以下的配电设备中，起隔离电源的作用，因为它有明显的断开点和断合位置，能够保证检修人员的安全。
一般刀开关别能带负荷操作，装有灭弧罩的刀开关能够别频繁地接通和分断小负荷电路。
刀开关没有过电流爱护装置，使用时应与带有过电流爱护装置的电器串联使用，如熔断器、自动开关等。
2、分类：按极数分：单极、双极、三极；按操作方式分：直截了当手柄操作式、杠杆操作机构式、电动操作机构式；按灭弧结构分：别带灭弧罩、带灭弧罩；3、结构：刀开关基本由动触头、静触头、操作手柄、绝缘底板、接线柱组成。
操作时，推动手柄，使动触头紧紧插入静触头中，电路就被接通。
4、刀开关的安全使用；（1）刀开关的额定电压、额定电流应大于使用电压、电流；（2）安装时，静触头放在上面，接电源，动触头放在下面，接负载；（3）刀开关的拉、合应迅速举行，手柄要处在分合后的准确位置上；（4）刀开关的允许温升是55℃，假如发觉触头变群，应停运，举行维修。
（5）三相刀口拉合时，应保证同步。
灭弧罩要保持完好，杠杆机构动作灵便，各连接部位要可靠，底座清洁，以保持良好的绝缘。
低压电器产品介绍
低压电器产品介绍
准确，原创
低压电器：
低压电器是指使用电压在1000V以下的电气设备和控制系统，它包括
可调整的负荷控制器，电力控制，自动开关，电气安全装置和监视器等等，这类电器可以用于家庭，商业和工业应用。
低压电器主要用于提供给用电
设备（如电风扇，电视机，电冰箱，电暖气，电脑）恒定的电压和电流，
以便在安全的条件下使用电力，同时防止过载电路上所发生的超负荷烧毁
电器。
1、电源控制器：电源控制器是指在低压电路中使用的控制器，它可
以控制电源的能量使用和分配，有效管理电源，保护设备免受过载，过电压，短路和其他不良电路的危害。
2、自动开关：自动开关是指一种可自动管理电源的继电器，它能够
检测线路上的电流和电压，并根据它们的变化自动打开和关闭电源。
它通
常被用于需要经常定期发生变化的场合，以确保系统的安全运行。
3、断路器：断路器是指一种用于保护线路上的电子设备不受过载电流，过电压，短路等危害的电气安全装置。
它可以自动断开过载电流，保
护电路免受损坏，并按照设定的比率调整电压，以确保电路的安全运行。
常用低压电器知识
用途
主要用于远距离频繁起动或 控制电动机，以及接通和分 断正常工作徳主电路和控制 电路
控 制 电 器
继电器
主要用于控制系统中，控制 其它电器或作主电路的保护 之用
起动器
直接（全压）起动器 星三角减压起动器 自耦减压起动器 变阻式转子起动器 半导体式起动器 真空起动器
主要用于电动机的起动和正 反转控制
电力拖动系统中一种可能自动切断故障电路的配电电器。常
用的型号有DW15等系列万能式断路器，DZ10、DZX10、 DZX19、DZ20等系列塑壳式断路器。
低压断路器的主要参数有：额定工作电压、壳架额定电流
等级、极数、脱扣器类型及额定电流、短路分断能力、分断 时间等。
(1P)
(2P) 单元件断路器
(3P)
七、低压电器的日常维护
1、电动机部分
（1）定期检查电动机的绝缘电阻，电压为380V的三相电动机， 其绝缘电阻一般不小于0.5MΩ ，否则应进行烘干或浸漆处理。 （2）经常保持电动机清洁，电动机的表面积灰过多，会影响
其散热，导致绕组发热，缩短电动机的寿命；也不允许有水滴、
油污或金属落入电机内部。如有发生立即清除。 （3）检查电源电压、频率是否与铭牌相符，并同时检查电源 三相电压是否对称。 （4）定期检查电动机的温升是否超过铭牌规定的数值。
塑壳式低压断路器 框架式低压断路器 限流式低压断路器 灭磁断路器 直流快速断路器
熔断器
无填料熔断器 有填料熔断器 用于线路或电器设备的短 半封闭插入式熔断器 路和过载保护 快速熔断器 自复熔断器
类别 电路名称
接触器
主要品种
交流接触器 直流接触器 真空接触器 半导体式接触器 热继电器 中间继电器 时间继电器 电流继电器 电压继电器 温度继电器 速度继电器
低压电器的分类及用途
低压电器的分类及用途低压电器是指工作电压低于1000V的电器设备，广泛应用于家庭、工业、商业和公共领域。
根据其应用领域和功能特点，可以将低压电器分为以下几类：1.家庭用电器：家庭用电器是指用于满足居民生活需求的电器设备。
常见的家庭用电器包括电视、空调、冰箱、洗衣机、电热水器、微波炉、电饭煲、电风扇等。
这类电器的主要特点是功率较小、体积较小、安全性要求高。
2.工业用电器：工业用电器是指应用于工业生产过程中的电器设备。
常见的工业用电器包括电动机、发电机、变压器、配电柜、断路器、电气控制系统等。
这类电器的主要特点是功率较大、工作环境恶劣、负载稳定性要求高。
3.商业用电器：商业用电器是指用于商业场所的电器设备。
常见的商业用电器包括电脑、打印机、复印机、收银机、空调、照明设备等。
这类电器的主要特点是商业场所多、使用频繁、能源效率要求高。
4.公共用电器：公共用电器是指应用于公共领域的电器设备。
常见的公共用电器包括电梯、电力照明、市政供水和供暖设备、交通信号灯等。
这类电器的主要特点是服务对象广泛、使用持续时间长、安全性和可靠性要求高。
根据电器的具体功能，还可以分为以下几类：1.发电设备：如发电机、太阳能电池板等，用于产生电能以供给其他电器设备使用。
2.输配电设备：如变压器、开关柜、断路器等，用于变换、分配和保护电能。
3.电机和驱动设备：如电动机、变频器等，用于将电能转化为机械能，驱动各种机器和设备的正常运转。
4.控制和保护设备：如继电器、PLC等，用于控制、监测和保护电气系统的运行。
5.照明设备：如灯具、路灯等，用于提供照明效果。
6.电热设备和区域供暖系统：如电热水器、电热毯、电暖器等，用于提供热能。
总结起来，低压电器的分类根据其应用领域和功能特点可以分为家庭用电器、工业用电器、商业用电器和公共用电器；根据其具体功能可以分为发电设备、输配电设备、电机和驱动设备、控制和保护设备、照明设备、电热设备和区域供暖系统、通信设备等。
低压电器按用途分哪几类解析
低压电器按用途分哪几类解析1.电力传输与配电设备：这类设备包括开关设备、断路器、隔离开关、隔离采样开关、避雷器、电力电容器、变压器等。
它们主要用于电力系统中的电能的传输、配电和保护。
2.电气控制设备：这类设备包括各种传感器、开关、执行器、控制器等，用于对电力系统中的电能进行控制和调节。
例如接触器、继电器、变频器、伺服控制器等。
3.电力负载设备：这类设备包括各种用电设备，如电机、照明设备、加热设备、冷却设备等。
它们用于将电能转化为其他形式的能源，以满足不同用途的需求。
4.电力仪表设备：这类设备用于测量、显示和记录电力系统中的各种电参数和能量消耗。
例如电能表、电压表、电流表、电阻表、功率因数表等。
5.电力自动化设备：这类设备包括各种自动化控制系统，用于实现电力系统的自动化控制和运行。
例如集散控制系统、PLC、DCS等。
6.电源设备：这类设备用于为其他低压电器提供电能。
例如电池组、UPS、发电机组等。
7.电力保护设备：这类设备用于对电力系统中的设备和人员进行保护。
例如过流保护器、接地保护器、差动保护器、绝缘监测仪等。
8.电力测试与检测设备：这类设备用于对电力系统和电器设备进行测试和检测，以确保其正常运行。
例如绝缘电阻测试仪、短路测试仪、电能质量分析仪等。
9.电力能效优化设备：这类设备用于对电力系统进行能效分析和优化，以减少能源消耗和提高能效。
例如电能管理系统、能效监测系统、电力优化器等。
以上是低压电器按用途分的主要类别，每个类别又可以进一步分为多个子类别。
不同的低压电器在电力系统中扮演不同的角色，相互配合以确保电力系统的可靠运行和安全性。
常用低压电器及其应用
•
•
瞬时动作电流值Ir3≥1.1(IL+2.7KIMm)，一般为5-10倍IL
下一页
电动机保护型断路器
1）电动机保护型断路器的过载保护 电动机保护型断路器的反时限断开标准（GB140482.2) 通过电流名称 约定不脱扣电流 约定脱扣电流 整定电流倍数 1.0In 1.2In 1.5In 7.2In 约定时间（小时） ≥2（不动作） ＜2（动作） 2-4分钟（动作） 2-10秒（动作）
不脱扣
，用于大电流的电气 ，用于专用电器设备
返回
所有值
＜0.1s
脱扣
D型脱扣器
剩余电流保护断路器
• • 剩余电流保护断路器利用零序电流互感器来检测、捕捉漏电、触电等接地故 障电流，并使其脱扣装置推动断路器断开电路，达到保护的目的 不同电源系统中剩余电流保护断路器的使用 IT接地系统：电源中性点不接地或经一高电阻接地，电气设备的外露导电部 分通过保护线接到地极 TT接地系统：电源中性点直接接地，电气设备的外露导电部分连接到电气上 与电源端接地点无关的接地极上 TN接地系统：电源中性点直接接地，电气设备的外露导电部分通过保护线 （PE线或PEN线）与该接地点连接，按中性线与保护线的组合方式，TN系 统分为三种 1 TN-S系统：整个系统的中性线（N线）与保护线（PE线）是分开的 2TN-C-S系统：整个系统的中性线（N线）与保护线（PE线）一部分合用，另 一部分是分开的 3TN-C系统：整个系统的中性线（N线）与保护线（PE线）合用，为减少因 PEN线短线后设备外壳带上危险电压，在PEN线上采取重复接地等措施
常用低压电器及其应用
• 低压电器定义 低压电器是指使用在交流50Hz(或60Hz)、 额定电压在1200V及以下（直流在1500V及 以下）的电气产品，分为配电电器和控制 电器两大类。配电电器包括低压断路器、 低压隔离开关、熔断器、刀开关等。控制 电器包括接触器、起动器、保护继电器、 主令开关等。
低压电器基础知识
1、低压电器的分类1.按用途分类(1)控制电器：用于各种控制电路和控制系统的电器，如接触器、继电器等。
(2)主令电器：用于自动控制系统中发送控制指令的电器，如按钮、行程开关等。
(3)保护电器：用于保护电路及用电设备的电器，如熔断器、热继电器等。
(4)配电电器：用于电能的输送和分配的电器。
如低压断路器、隔离器等。
(5)执行电器：用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。
2. 按工作原理分类：（1）电磁式电器：依据电磁感应原理来工作的电器，如交直流接触器、各种电磁式继电器等。
（2）非电量控制器：电器的工作是靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器压力继电器、温度继电器等。
3.按操作方式分类：（1）自动电器：时间继电器、速度继电器等（2）手动电器：按钮、刀开关、转换开关等4.按触点类型：（1）有触点电器：继电器、接触器、行程开关等（2）无触点电器：固态继电器、接近开关等2、发展方向：目前正沿着体积小、重量轻、安全可靠、使用方便的方向发展，大力发展电子化的新型控制电器，如接近开关、光电开关、电子式时间继电器、固态继电器与接触器等以适应控制系统迅速电子化的需要。
3、接触器（电气符号KM） 接触器是一种接通或切断电动机或其他负载主电路的自动切换电器。
它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。
接触器通常分为交流接触器和直流接触器。
1.其主要结构：电磁机构、触点系统、灭弧机构、回位弹簧力装置、支架与底座等。
2.工作原理：当线圈得电后，衔铁被吸合，带动三对主触点闭合，接通电路，辅助触点也闭合或断开；当线圈失电后，衔铁被释放，三对主触点复位，电路断开，辅助触点也断开或闭合。
接触器主触头——用于主电路接触器辅助触头——用于控制电路接触器线圈——连接于控制电路主要技术参数：1、主触头额定电压2、主触头额定电流3、辅助触头额定电流4、主触点和辅助触点数目5、吸引线圈额定电压6、接通和分断能力7、机械寿命、电气寿命交流接触器用于远距离控制电压至380V，电流至600A的交流电路，以及频繁起动和控制交流电动机的控制电器。
常用低压电器的种类及用途
常用低压电器的种类及用途低压电器是指额定电压低于1000V的电气设备，广泛应用于家庭、商业和工业领域。
下面是一些常用低压电器的种类及其用途：1.开关：用于控制电路的通断，如墙壁开关、面板开关等。
一般用于家庭、商业和工业建筑中的照明和电力控制。
2.插座：提供电源接口，方便接入电源插头，如墙壁插座、多功能插座等。
常用于家庭、办公室、商场和酒店等地方。
3.灯具：用于产生光源，如台灯、吊灯、筒灯、射灯等。
广泛应用于家庭、办公室、商业建筑和公共场所。
4.电风扇：利用电能驱动电机旋转产生风力，用于通风散热，如台式电风扇、落地电风扇等。
广泛应用于家庭、办公室和商场等场所。
5.空调：利用电能驱动压缩机工作，通过调节制冷剂的流动来实现空气的制冷或加热，用于调节室内温度。
广泛应用于家庭、办公室、商业建筑和工业场所。
6.冰箱：利用电能驱动压缩机工作，通过制冷系统将食物和饮料冷却保鲜，广泛应用于家庭、办公室、酒店和超市等场所。
7.洗衣机：利用电能驱动电机工作，通过机械和化学作用清洗和消毒衣物，广泛应用于家庭和商业洗衣店等场所。
8.电饭煲：利用电能加热和控制温度，用于煮饭和炖汤，广泛应用于家庭和饭店等场所。
9.电烤箱：利用电能加热食物，用于烘烤、烤制食物，广泛应用于家庭和餐厅等场所。
10.电熨斗：利用电能加热熨斗底板，用于熨烫衣物，广泛应用于家庭和干洗店等场所。
11.电吹风：利用电能驱动电机旋转产生热风，用于干燥头发或物体，广泛应用于家庭和美容美发店等场所。
12.电热水壶：利用电能加热水，用于煮水或保温，广泛应用于家庭和办公室等场所。
13.电动工具：如电钻、电锤、电锯、电砂轮等，用于施工、维修和装饰等工作，广泛应用于建筑行业和家庭DIY。
14.电动自行车：利用电能驱动电机辅助骑行，用于代步和运输，广泛应用于城市交通。
15.UPS电源：用于供电不稳定或需要临时备用电源的场合，如计算机服务器、医疗设备等。
以上仅是低压电器的常见种类和用途的举例，随着科技的发展和人们对生活便利和舒适度的需求不断提高，低压电器的种类也在不断增加和更新。
低压电器基础知识
低压电器基础知识电器基础理论知识一、低压电器低压电器主要指低压配电线路和电动机控制线路中广泛使用且比较典型的低压电器元器件，即熔断器，刀开关，转换开关，主令电器，接触器，继电器。
由于我们主要接触的低压电器是围绕空压机为主体的，所以本章着重介绍在空压机本体上使用的低压电器。
例如，熔断器，接触器等，另外结合空压机的特点，介绍一些不属低压电器范围的，但在空压机电气控制装置中经常使用的元器件。
低压电器的用途，分类，结构特点 1．低压电器的用途在额定电压交流1200V或直流1500V及以下，由供电系统和用电设备等组成的电路中，低压电器起保护，控制，调节，转换和通断作用。
2．低压电器的分类配电电器：主要用于电力网系统。
属于这一类的主要有刀开关，转换开关，低压断路器(自动开关)，熔断器和负荷开关等。
对这类电器的主要技术要求是通断电流能力强，限流效果好，保护性能好，抗电动力和操作时过电压低。
控制电器：主要用于电力拖动及自动控制系统。
属于这一类的主要有接触器，启动器和各种控制继电器，主今电器。
对这类电器的主要技术标是有相应的转换能力，操作频率高，电寿命和机械寿命长。
3．低压电器的结构特低压电器大都具有两个基本组成部分，即输入端的感测部分和输出端的执行部分。
感测部分接受外界输入的信号或能量，通过转换、放大和判断鉴别，作出有规律的反应，使执行部分动作，输山相应的指令，实现控制或驱动作功的目的。
在自动切换电器中，感测部分大多由电磁机构组成；在手控电器中，感测部分通常为操作于柄等。
执行部分则是触点连同灭顶之灾弧系统，它根据指令，执行电路接通，切断等任务。
对于自动开头类的低压电器，还具有中间(传递)部分，其任务是把感测和执行两部分联系起来，使它们协同―致，按一定的规律动作。
对于有触点的电磁式电器来说，感测部分大都是电磁机构，而执行部分则是触头。
至于非电磁式的自动电器，感测部分则因其工作原理不同而各有差异，但执行部分仍然是触头。
常见的低压电器的主要种类及用途
常见的低压电器的主要种类及用途
一、低压电器的类型
低压电器的类型很多，按不同的分类方式有着不同的类型。
按用途分类
（1）配电电器：主要用于低压配电（供电）系统，主要包括刀开关、转换开关、熔断器、断路器等。
主要技术要求是分断能力强、限流效果和保护性能好，有良好的动稳定性和热稳定性。
（2）控制电器：主要用于电力拖动自动控制系统，包括接触器、继电器、启动器和主令电器等。
主要技术要求是有相应的转换能力、操作频率高、电气寿命和机械寿命长。
控制电器是一类能根据外界的信号和要求，自动或手动地接通或分断电路，从而连续或断续地改变电路的参数或状态，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。
按动作原理分类
（1）电磁式电器：依据电磁感应原理来工作的电器，比如接触器、电磁式继电器、电磁阀等。
（2）非电磁式电器：靠外力或某种非电物理量的变化而动作的电器，比如按钮、时间继电器、温度继电器等。
按操作方式分类
（1）手动电器：顾名思义，电器的动作靠操作人员手动操作，比如按钮、刀开关、转换开关等等。
（2）自动电器：按照系统指令或信号（一个物理量如电流、电压、时间、速度等）而自动动作，比如接近开关、接触器、继电器等等。
