冷水机组水路系统
冷水机组的构成原理及使用
冷水机组的构成原理及使用冷水机组是一种将冷媒循环流动在管路中，通过制冷压缩机的工作压缩和膨胀作用，将室内热量吸收然后排出的机械式制冷设备。
它由制冷压缩机、冷凝器、蒸发器、节流阀、冷却塔、水泵、水箱、电气控制及仪表及冷媒管路系统等组成。
第一步是制冷循环，通过冷媒在管路中的流动，如制冷压缩机的吸气管道吸入低温低压蒸汽，压缩成高温高压蒸汽进入冷凝器。
在冷凝器中，冷却水把制冷剂锅内的热量排出，在此过程中制冷蒸汽就会变成液体。
第二步是制冷压缩，冷却液经过冷凝器后，经过高低压差驱动，被送往蒸发器，由节流阀调节，使压力和温度降低，从而达到降低温度的效果。
第三步是制冷暖房，液体冷媒在蒸发器内蒸发，吸收室内的热量，冷凝水蒸发，变成冷气在经过制冷机设备后送入房间。
第四步是制冷除湿，制冷除湿的工作原理主要是利用在制冷循环中蒸发器的温度比冰点低，蒸发器上的空气由蒸发器内部流过，空气温度下降冷凝露珠形成水滴。
1.温度调节：冷水机组采用制冷循环原理，可以通过控制冷水的温度和风速来实现室内温度的调节。
2.空气净化：冷水机组可以通过滤网和冷凝水的处理来净化空气，去除细菌、灰尘等杂质，提供清新的室内环境。
3.除湿：冷水机组的制冷过程会造成室内空气中的水分凝结成水滴，从而降低室内湿度，提供干燥的环境。
4.供冷：冷水机组可以提供冷水给冷却设备，用于降低机器设备的工作温度，增加设备的使用寿命。
5.制冷储存：冷水机组可以将制冷后的冷水储存起来，供之后使用，提高能源利用效率。
总结起来，冷水机组的构成和原理主要是由制冷压缩机、冷凝器、蒸发器、节流阀、冷却塔、水泵、水箱、电气控制及仪表及冷媒管路系统等组成。
它通过制冷循环和制冷压缩，实现供冷、除湿、空气净化和温度调节等功能。
在实际应用中，冷水机组广泛用于中央空调系统、工业制冷和冷藏设备等领域，为人们提供舒适的环境和保证设备的正常运行。
冷水机组系统组成概述.
设备选型
• 根据条件选择主机 例： 1. 电源 220V 380V； 2. 主机冷凝排风方向； 3. 整体式机组、分体式机组； 4. 机组可选用内置泵，或多台机组并联时选 择外置泵。
设备选型
• 根据使用功能选择主机冷量； 例： 1. 商用（餐厅、商店 、办公室等）； 2. 多台机组并联； 3. 民用（全区使用、分区使用）；
主机安装（整体机）
•
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
机组所需条件：
通风良好的场所，机器四周所需的敞开空间； 尽量放在不受阳光直射的地方，无热辐射或其他热源的场所； 托架可承受室外机3倍以上的重量，不积雪、雨水的地方； 安装点尽量选择远离卧室、不受噪音影响的地方； 离电源较近，以便配线方便； 空气流通及不会发生短路循环的场所； 在进气口或出气口近边无阻挡物的场所； 当安装多台机器时，应确保足够的吸气空间以防短路循环； 机组托板底座上设有标准减振塑胶垫，以减少振颤及振动的传递； 冷暖型机组地面安装时，机组应至少离地20cm，以便排水；
小型家用中央空调 风冷冷水机
冷水机组系统组成
回风口 补水管
室 外 机
室 内 机
阀 门 组 件
主 管 路
支 管 路
电 动 阀
末 端
送 风 口
主机
热源 冷凝水管 联机控制 电气安装 温控器
主控器
风冷式冷水机组安 装示意图
(开式膨胀水箱)
风冷式冷水机组安 装示意图
(闭式膨胀水箱)
冷水机组标准安装示意图
自来水接口
系统补水接口 补水开关
补水系统图
水流开关 软连接
供冷冻水管
DN15
排水阀
F
DN25
冷水机组水系统
冷水机组水系统如何组成冷水机组是中央空调的重要类型之一，它以节能性和舒适度著称，在较大的房间和别墅等场合发挥着良好的空调效果，满足了人们对于高档优质生活的追求。
冷水机组与多联机类型的中央空调不同，水系统是冷水机组运行的核心。
冷水机组的水系统是如何组成，它有什么特点呢？冷水机组水系统-冷水系统冷水系统主要用于对进入室内的空气进行处理，保证送入室内的风符合设计需要，从而提升室内舒适度。
冷水系统是水系统中央空调调节室内温度的关键。
常见的冷水系统有两种。
1、喷水室。
在冷水机组中，喷水室是最直接的冷水系统。
目前，喷水室主要采用回水作为回水系统，通过管道的链接，将冷水与回水直接混合，有效调节喷水温度，使喷水达到设计需求。
2、冷却器。
冷却器是最常用的冷水系统，常见的冷却器为表面冷却器。
这种冷却方式采用封闭的系统，冷水与回水在系统的蒸发器的作用来，将冷量进行传递。
这种系统设计冷量损失小，稳定性也较高，可控性强，应用也更为普遍。
冷水机组水系统-冷却水系统冷水机组除了利用冷水系统保证冷热量的输送外，还需要借助冷却水系统，保证水系统的有效循环，合理利用水资源。
同时对制冷设计有效降温，保证设备的正常运行。
1、直流供水系统。
直流供水系统采用直接对冷却水进行处理的方式，将冷凝器与压缩机中产生的冷却水直接通过管道排至地下，这种系统处理方便，但是水资源消耗较大，循环利用率低。
2、循环冷却水系统。
这种系统将设备用于冷却之后的水，通过管道循环送入冷却塔中，实现对冷却水的循环利用，水资源利用率高。
但是为了保证水质与水系统稳定，需要利用风机进行通风冷却。
循环冷却水系统节省水资源，是目前比较推荐的冷却水冷水机组能够为室内带来清凉舒爽的室内生活环境，随着人们对室内舒适度追求的提升，冷水机组在改善人们生活环境上发挥着越来越重要的作用。
想要了解更多可以咨询柯伊梅尔。
水循环冷水机内部结构原理
水循环冷水机内部结构原理
水循环冷水机是一种常见的制冷设备，其内部结构原理是如何实现的呢？
首先，水循环冷水机的内部结构主要由压缩机、冷凝器、膨胀阀和蒸发器四个部分组成。
其中，压缩机是整个系统的核心部件，它的作用是将低温低压的制冷剂气体压缩成高温高压的气体，从而提高其温度和压力。
冷凝器则是将高温高压的气体通过散热器散热，使其冷却成液体，同时释放出大量的热量。
膨胀阀的作用是将高压液体制冷剂通过节流口膨胀，使其压力和温度降低。
最后，蒸发器则是将低温低压的制冷剂液体通过换热器与外界的水或空气进行换热，从而吸收外界的热量，使其蒸发成气体。
在水循环冷水机的运行过程中，其内部结构原理主要是通过制冷剂的循环流动来实现的。
具体来说，制冷剂在压缩机的作用下被压缩成高温高压的气体，然后通过冷凝器散热冷却成液体，再经过膨胀阀的节流作用，使其压力和温度降低，最后进入蒸发器与外界的水或空气进行换热，从而吸收外界的热量，使其蒸发成气体。
这样，制冷剂就完成了一个循环流动的过程，从而实现了水循环冷水机的制冷效果。
总的来说，水循环冷水机的内部结构原理是通过制冷剂的循环流动来
实现的，其核心部件是压缩机、冷凝器、膨胀阀和蒸发器。
在运行过程中，制冷剂通过不断的循环流动，从而实现了制冷的效果。
冷冻水循环系统工作原理
冷冻水循环系统工作原理冷冻水循环系统是一种常用的空调系统，其工作原理是基于制冷循环来实现的。
这种系统通常由以下几个组件组成：冷却塔、制冷机、水泵、水箱、空气处理器等。
整个系统的工作过程如下：1. 冷却塔冷却塔是冷冻水循环系统中的一个重要组件，其主要作用是将热水冷却，使其达到制冷机工作所需的温度。
冷却塔通常由水箱和风扇组成，当热水从水箱中流过时，风扇会将空气吹过水箱，使热水散热。
冷却后的水会被泵送到制冷机中去。
2. 制冷机制冷机是冷冻水循环系统的核心组件，其主要作用是将冷却后的水制冷，使其达到所需的温度。
制冷机通常由蒸发器、压缩机、冷凝器和节流阀等组成。
当水进入蒸发器时，蒸发器内的制冷剂会吸收水中的热量，使水变成冷水。
然后，冷水会被泵送到空气处理器中去。
3. 空气处理器空气处理器是冷冻水循环系统中的另一个重要组件，其主要作用是将冷水用于调节室内温度。
空气处理器通常由冷水盘管和风扇组成，当冷水从盘管中流过时，风扇会将空气吹过盘管，使空气冷却。
冷却后的空气会被送入室内，从而降低室内温度。
4. 水泵和水箱水泵是冷冻水循环系统中的另一个重要组件，其主要作用是将冷却后的水泵送到制冷机和空气处理器中去。
水泵通常由电机和叶轮组成，当电机运转时，叶轮会将水泵送出。
水箱则起到存储冷却水的作用，当需要用到冷却水时，水泵会将水泵送到冷却塔中去。
冷冻水循环系统的工作原理基于制冷循环，其核心组件是制冷机。
该系统通过冷却塔将热水冷却，然后将冷却后的水泵送到制冷机和空气处理器中去，最终达到调节室内温度的目的。
由于该系统能够稳定地调节室内温度，因此被广泛应用于各种场所，如商场、办公室、医院等。

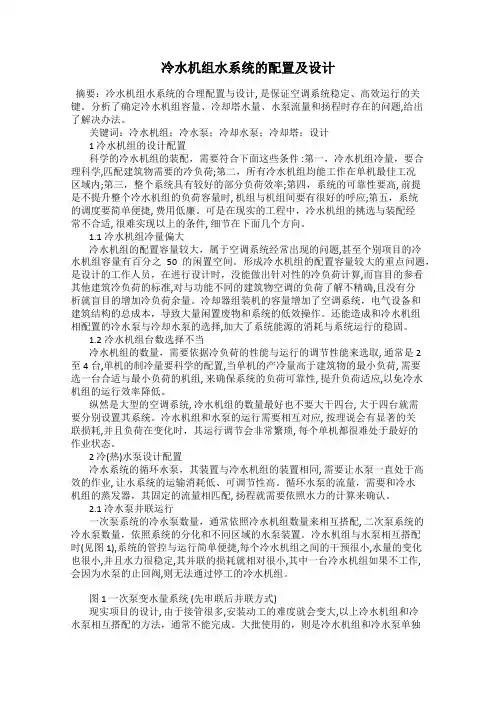

冷水机组水系统的配置及设计
冷水机组水系统的配置及设计摘要：冷水机组水系统的合理配置与设计, 是保证空调系统稳定、高效运行的关键。
分析了确定冷水机组容量、冷却塔水量、水泵流量和扬程时存在的问题,给出了解决办法。
关键词：冷水机组；冷水泵；冷却水泵；冷却塔；设计1 冷水机组的设计配置科学的冷水机组的装配，需要符合下面这些条件 :第一，冷水机组冷量，要合理科学,匹配建筑物需要的冷负荷;第二，所有冷水机组均能工作在单机最佳工况区域内;第三，整个系统具有较好的部分负荷效率;第四，系统的可靠性要高, 前提是不提升整个冷水机组的负荷容量时, 机组与机组间要有很好的呼应;第五，系统的调度要简单便捷, 费用低廉。
可是在现实的工程中，冷水机组的挑选与装配经常不合适, 很难实现以上的条件, 细节在下面几个方向。
1.1冷水机组冷量偏大冷水机组的配置容量较大，属于空调系统经常出现的问题,甚至个别项目的冷水机组容量有百分之50的闲置空间。
形成冷水机组的配置容量较大的重点问题，是设计的工作人员，在进行设计时，没能做出针对性的冷负荷计算,而盲目的参看其他建筑冷负荷的标准,对与功能不同的建筑物空调的负荷了解不精确,且没有分析就盲目的增加冷负荷余量。
冷却器组装机的容量增加了空调系统，电气设备和建筑结构的总成本，导致大量闲置废物和系统的低效操作。
还能造成和冷水机组相配置的冷水泵与冷却水泵的选择,加大了系统能源的消耗与系统运行的稳固。
1.2冷水机组台数选择不当冷水机组的数量，需要依据冷负荷的性能与运行的调节性能来选取, 通常是 2至4台,单机的制冷量要科学的配置,当单机的产冷量高于建筑物的最小负荷, 需要选一台合适与最小负荷的机组, 来确保系统的负荷可靠性, 提升负荷适应,以免冷水机组的运行效率降低。
纵然是大型的空调系统, 冷水机组的数量最好也不要大于四台, 大于四台就需要分别设置其系统。
冷水机组和水泵的运行需要相互对应, 按理说会有显著的关联损耗,并且负荷在变化时，其运行调节会非常繁琐, 每个单机都很难处于最好的作业状态。
解析冷水机组八大系统参数与分析!
解析冷水机组八大系统参数与分析！一、蒸发双重压力与蒸发温度蒸发压力、蒸发温度与再生冷冻水带人蒸发器的热量有密切关系：空调冷负荷增大时：蒸发器冷冻收集器水的回水温度升高，激起蒸发温度升高，相关联的蒸发压力也升高。
空调冷负荷减少时：冷冻水回水温度增大，其蒸发温度和蒸发双重压力均降低。
一般情况下，冷水机组的制冷量必须略大于其的空调设计冷负荷量，否则将无法在运行得到满意的空调效果。
根据我国JB／T766695标准(热泵和空调设备名义工况为名一般规定)的规定，冷水机组的名义工况为冷冻水出水温度7℃，冷却水回水温度32℃。
其他相应的值为冷冻水回水温度12℃，冷却水出水温度37℃。
由于冷冻水的出水温度对冷水机组的经济性十分有利，运行中在满足空调使用其要求的情况下，应尽可能提高冷冻水出水温度。
一般情况下，蒸发温度常控制在3℃～5℃的范围内，较保鲜水出水温度低2℃～4℃。
过高的蒸发温度往往难以达到所要求的空调效果，而过低的蒸发温度，不但增加冷水机组的能量消耗，还容易造成蒸发管道冻裂。
二、冷凝财务压力与冷凝温度冷凝器所重复使用的冷却介质，对冷水机组冷凝温度温度和冷凝压力的高低有主要影响。
冷水机组冷凝温度的高低随冷却介质温度的高低而变化。
水冷式电厂冷却水的冷凝温度一般要高于冷却水出水温度4℃～8℃，如果高于8℃，则应清洗检查冷凝器内所的铜管是否结垢需要清洗；空冷式冷却机组的冷凝温度一般要高于出风温度5℃～10℃。
冷凝温度升高，功耗增大。
反之，冷凝温度降低，功耗随之降低。
当空气存在于冷凝器中时，冷凝温度与空气冷却出口温差增大，而冷却水进、出口严寒反而减小，这时冷凝器的充填效果不好，冷凝器外壳有烫手感。
除此之外，冷凝器管子水侧结垢和淤泥对传热的影响着起也相当大的作用。
因此，在冷水机组运行时则，应注意保证冷却水温度、水量、水质等指标在合格范围内。
三、冷却水的双重压力与温度冷水机组在名义工况下运行，其滤网进水温度为32℃，出水温度为37℃，温差5℃。
冷水机组中出水,回水,供水的原理
冷水机组中出水,回水,供水的原理
冷水机组的出水、回水、供水的原理如下：
1. 出水：从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。
2. 供水：工业冷水机工作原理是蒸汽压缩制冷，即利用液态制冷剂汽化吸热，蒸汽冷凝放热的原理进行制冷。
在制冷技术中，蒸发是指液态制冷剂沸腾时变成气态的过程。
液体只有从外界吸收热能才变成气态，所以是吸热过程。
液态制冷剂蒸发的温度称为蒸发温度。
冷凝是指蒸汽被冷却到等于或低于饱和温度，使蒸汽转化为液态。
工业冷水机可以提供恒温、恒流、恒压的冷冻水。
冷水机运行时，向机器内部水箱注入一定量的水，水由冷水机制冷系统冷却，再由水泵将低温冷冻水注入待冷却的设备。
3. 回水：高温热水流回水箱再次降温，如此循环交换冷却，从而达到冷却设备的作用。
以上内容仅供参考，如需了解更具体的信息，建议咨询专业人士或查阅制冷方面的专业书籍。
冷水机组工作原理
冷水机组工作原理冷水机组是一种常见的空调设备，它通过循环工作原理将热量从室内转移到室外，从而实现室内空气的冷却。
下面将详细介绍冷水机组的工作原理。
1. 压缩机工作原理：冷水机组的核心部件是压缩机，它负责将制冷剂压缩成高压气体。
压缩机通过活塞或螺杆的运动，将低温低压的制冷剂吸入，然后通过压缩，使其温度和压力升高。
2. 冷凝器工作原理：经过压缩的高温高压制冷剂进入冷凝器，冷凝器是一个散热器，通过外界空气或水的冷却，使制冷剂的温度降低，从而将热量释放到室外环境。
在冷凝器中，制冷剂从气态转变为液态。
3. 膨胀阀工作原理：冷凝器中的液态制冷剂通过膨胀阀进入蒸发器，膨胀阀起到限制制冷剂流量的作用。
当液态制冷剂通过膨胀阀进入蒸发器后，由于压力的突然降低，制冷剂会迅速膨胀，吸收周围的热量，从而使蒸发器内的温度降低。
4. 蒸发器工作原理：在蒸发器中，制冷剂从液态转变为气态，吸收室内空气的热量，使室内空气的温度降低。
蒸发器是一个换热器，它通过与室内空气的接触，使制冷剂的温度升高，同时室内空气的温度降低。
5. 冷却水循环系统：冷水机组还包括一个冷却水循环系统，用于冷却蒸发器中的制冷剂。
冷却水通过冷却塔或冷却器，将制冷剂的温度降低，然后重新循环到蒸发器中，完成制冷循环。
综上所述，冷水机组的工作原理是通过压缩机将制冷剂压缩成高压气体，然后经过冷凝器将热量释放到室外环境，通过膨胀阀使制冷剂膨胀，吸收室内空气的热量，最后通过蒸发器使制冷剂从液态转变为气态，完成室内空气的冷却。
冷水机组还通过冷却水循环系统来保持蒸发器的制冷效果。
这种工作原理使得冷水机组成为一种高效、可靠的空调设备，广泛应用于各种建筑和工业领域。
中央空调水系统知识讲解
中央空调水系统知识讲解中央空调水系统是商业及工业建筑中常见的空调系统之一，能够为大型建筑提供全面的温度调节和舒适度。
然而，对于中央空调水系统来说，它是一项复杂的机械工程，需要许多关键部分和组成部件的组合，才能使系统正常运转。
在这篇文章中，我们将为您讲解关于中央空调水系统的知识。
一、中央空调水系统的基本原理中央空调水系统是一种循环式系统，使用水或其他液体来传递热能，从而控制空气温度和湿度。
该系统分为两个主要部分：冷水机组和冷暖水管网。
冷水机组可以通过回路将冷却剂(一般为水，或其他液体)传输到机房中的空气处理单元中; 冷暖水管网则负责将经过冷却的空气通过其管道分配到各个房间中。
二、中央空调水系统的组成部分1. 冷水机组冷水机组包括压缩机、冷凝器、蒸发器、膨胀阀和一些温度、压力和液位控制器。
回路中，冷却剂在压缩机内被压缩，压缩后的高压热气流通过冷凝器，发生冷凝并释放热量。
然后进入蒸发器中降温，最终经过膨胀阀后，流回到压缩机中完成回路。
2. 冷暖水管道冷水机组通过冷却剂冷却后，将冷水通过冷暖水管道分配到各个房间的空气处理单元中传送给空气。
随着空气的冷却，热空气被从房间中抽出并进入冷暖水管路。
同时，由这些空气加热并传递给冷却剂，形成了循环。
3. 空气处理单元空气处理单元会将冷却的空气通过风扇吹入房间中，从而改变室内温度和湿度。
空气处理单元同时负责处理空气中的污染物，例如尘埃、细菌、粉尘等，以维持室内空气的质量。
三、中央空调水系统的优缺点中央空调水系统的优点在于它具有高效、长寿命、低维护成本和对建筑物的能耗较低的优点。
而其缺点包括需要较高的起始投资、较长的安装时间和使用过程中的水处理及维护保养难度高等。
四、中央空调水系统应用范围无论是在办公楼、医院、大型厂房、机房、酒店还是购物商场等都可以看到中央空调水系统的应用，尤其是在大型的商业和工业建筑中，该系统最为常见。
总之，中央空调水系统是构建于机械、管道、控制和安装等多个方面之上的，是一项机械设计的工程，它可以提供全面的、高效的、可控制的舒适度环境。
冷冻水循环系统方案
冷冻水循环系统方案冷冻水循环系统是一种用于调节建筑物温度的常见系统，特别是在大型商业建筑和工业建筑中。
这种系统通过将冷却液循环到建筑物的不同部位，从而将热量从室内环境转移到室外环境。
以下是一个关于冷冻水循环系统方案的详细说明。
1.制冷机组-制冷机组是冷冻水循环系统的核心组件，负责冷却和循环冷冻水。
制冷机组包括压缩机、冷凝器、膨胀阀和蒸发器等部件。
通过压缩机，制冷机组将低温低压的制冷剂吸入，经过压缩和冷凝，使其变为高温高压的气体，然后通过膨胀阀放松制冷剂，使其温度和压力降低，进入蒸发器，从而冷却循环的冷冻水。
制冷机组通常是通过电力驱动的。
2.冷冻水泵-冷冻水泵负责将冷冻水从制冷机组推送到建筑物的不同部位。
冷冻水泵必须具备足够的功率和流量以满足系统的需求。
选择适当的冷冻水泵对于系统的正常运行至关重要。
3.冷却塔-冷却塔用于将制冷机组传递给冷冻水中的热量从室内环境传到室外环境中。
冷却塔中的水与室外环境中的空气接触，通过蒸发散热将冷冻水中的热量传递给空气。
这将使冷冻水重新变得冷却，以便再次循环到制冷机组。
4.水处理设备-水处理设备用于处理冷冻水中的杂质和沉淀物，以确保冷冻水的质量和系统的正常运行。
这些设备包括过滤器、水软化器、水泥合成反应器等。
5.管道和阀门-管道和阀门将冷冻水从制冷机组传送到建筑物的各个部位，以及从建筑物的各个部位将热水输送回制冷机组。
阀门用于控制冷冻水的流量和流向。
1.建筑物的需求-设计冷冻水循环系统时，应根据建筑物的用途和需求来确定系统的负荷和流量要求。
不同类型的建筑物可能有不同的冷却需求，因此系统应根据建筑物的特点进行细致的设计。
2.能效和环保-冷冻水循环系统应设计为高效能和低能耗的系统。
这可以通过选择高效能的制冷机组、冷冻水泵和冷却塔来实现。
此外，还可以利用新型制冷剂和热回收技术来提高系统的能效。
3.维护和管理-冷冻水循环系统应设计为易于维护和管理的系统。
这包括设备的易于维修和更换、管道和阀门的易于清洁和维护以及水处理设备的易于维护和更换。
水冷式冷水机组工作原理
水冷式冷水机组工作原理
水冷式冷水机组是一种利用水作为冷却介质的冷却设备。
它的工作原理如下：
1. 压缩机：水冷式冷水机组通常采用螺杆压缩机或离心压缩机。
压缩机的作用是将低压低温的制冷剂气体吸入，通过压缩增压，使其温度和压力升高，成为高温高压的气体。
2. 冷凝器：高温高压的制冷剂气体进入冷凝器，通过与冷却介质（通常是冷却水）之间的热交换，使制冷剂气体中的热量被吸收，从而使制冷剂气体冷却凝结成高压液体。
3. 膨胀阀：高压液体通过膨胀阀进入蒸发器，膨胀阀的作用是以恒定的速度将液体制冷剂释放到蒸发器中，使其成为低温低压的制冷剂。
4. 蒸发器：低温低压的制冷剂在蒸发器内与空气或其他介质接触时，吸收外界热量，从而使制冷剂蒸发成低温低压的气体。
5. 冷却水循环系统：冷水机组内部设置有冷却水循环系统。
冷却水通过蒸发器与制冷剂之间进行热交换，吸收制冷剂释放出的热量，从而冷却制冷剂。
冷却水通过冷却塔或冷却器进行冷却后再次循环。
整个循环过程中，制冷剂通过压缩、冷凝、膨胀和蒸发等过程，实现了冷却剂的循环，从而达到制冷的效果。
不断循环运行，
使冷水机组能够持续提供冷水，并满足工业、商业和住宅等领域的冷却需求。
制冷水系统介绍
2）膨胀管接在水泵的吸入端 3）循环管和膨胀管接在回水管上。
二、冷冻水系统
4、膨胀水箱 ：
（4）设计：
最大水温变化值
系统的单位水容量【L/m2（建筑面积）】
项目 全空气空调系统 0.40～0.55 空气-水空调系统 0.70～1.30
水的体积膨胀系数，取0.0006
பைடு நூலகம்
供冷时
供热时
1.25～2.00
1.20～1.90
循环水不易受污染
不设回水池，占地小 需设膨胀水箱
二、冷冻水系统
2、组成：
制冷机组的蒸发器 空调设备 冷冻水泵 水处理设备和过滤器 集水器和分水器 膨胀水箱 管道
二、冷冻水系统
3、分水器和集水器 ：
（1）作用：用冷分区的流量分配；便于调节和运行管理；均压。
分水器用于供水管路上 集水器用于回水管路上
（2）结构：大管径的管子
按设计要求焊接上若干不同管径的管接头 底部应设置排污阀或排污管 分水器与集水器间连一根旁通管并装压差旁通调节阀 设置调节阀和压力表
（3）选材：标准的无缝钢管（公称直径DN200～DN500）
二、冷冻水系统
3、分水器和集水器 ：
（4）设计： 1）筒身直径 ： 2）筒身长度 ：L=∑Li 冷冻水总流量
Lmax为制冷 机所需最大 冷却水流量
Hmax为管网最 不利环路总阻 力损失
组成
一、冷却水系统
6、水处理设备 ：
（1）作用：防腐除垢、杀菌灭藻，保证冷却水达到水质标准 （2）设备：电子水处理仪 （通过高频电磁场技术对水进行处理 ） （3）结构 （4）型号 （5）安装：主干水管
组成
一、冷却水系统
7、过滤装置： （1）作用：清除和过滤水中的杂物和粘混水垢 （2）类型：Y形过滤器、自控过滤器 （3）结构：内装不锈钢金属过滤网 （4）安装：1）水泵吸入管或换热设备的进水管上
冷水系统工作过程PPT课件
冷却水系统监控点位配置表
监控点描述
AI DI AO DO
接口位置
冷却泵故障报警
3
冷却泵启、停控制
冷却水管电动蝶阀状态
3
冷却水管电动蝶阀故障
3
冷却水管电动蝶阀控制
冷却水管水流开关
3
冷却水回水温度
1
冷却水供水温度 1
冷却塔进水电动阀启停
冷却塔进水电动阀故障
3
冷却塔进水电动阀状态
3
冷却泵控制电路热继电器常闭触点接在 DDC的DI端口
Excel50 DDC控制器
Excel50 DDC控制器 硬件输入信号 * 传感器NTC20k, 0..10V, 0..20mA的8个输入信号 * 无电势触点或24V的4个附加输入信号
硬件输出信号 * 4个模拟输出信号0..10V * 6个数字输出信号24Vac
此系统中共有7个AI，44个DI，
1个AO， 37个DO。 Excel50 DDC最低需要11台
冷冻水旁通阀控制
1
冷冻水旁通阀控制启停电路接在DDC的AO端口
膨胀水箱电动阀故障检测
1
电动阀控制电路热继电器常闭触点接在DDC的DI 端口
膨胀水箱电动阀控制
1 电动阀控制启停电路接在DDC的DO端口
膨胀水箱液位检测
1
液位传感器接线端子接在DDC的DI 端口
在冷水系统中旁通阀需要~24V电压供电，由DDC交流电源输出供电
10
冷冻水系统监控点位配置表
监控点描述
AI DI AO DO
接口位置
冷冻水供水温度检测 1
冷冻供水温度传感器接线端子接在DDC的AI 端口
冷冻水回水温度检测 1
冷冻回水温度传感器接线端子接在DDC的AI 端口
冷水机组 工作原理
冷水机组工作原理冷水机组是一种可以制冷和供冷的设备，被广泛应用于工业和商业领域。
其工作原理主要涉及制冷循环系统和水循环系统两个方面，下面将分步骤阐述。
1. 制冷循环系统制冷循环系统是冷水机组的核心部分，主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。
其工作原理如下：1）压缩机：冷水机组中的压缩机是制冷循环系统的主要组成部分，它的作用是压缩制冷剂从而提高其温度和压力。
2）冷凝器：制冷剂在经过压缩机的压缩后进入冷凝器，此时冷凝器中的冷却水会将制冷剂的热量带走，使其冷却并变成液态。
3）膨胀阀：在经过冷凝器的冷却后，制冷剂会通过膨胀阀进入蒸发器中，此时制冷剂的压力迅速降低，从而使制冷剂膨胀并吸收蒸发器中的热量。
4）蒸发器：蒸发器是制冷循环系统中的最后一个部分，其作用是将制冷剂中所吸收的热量带走，并将制冷剂变成气态状态。
整个制冷循环系统就是在不断循环这个过程中工作的。
2. 水循环系统除了制冷循环系统外，冷水机组还有一个水循环系统，其作用是将冷却水或冷冻水分别送入不同的设备中进行冷却或供冷。
其工作原理如下：1）水箱：冷水机组中的水箱是水循环系统的关键部分，其作用是储存冷却水或冷冻水，并通过水泵将其送入待冷却的设备中。
2）冷却器：冷却器的作用是降低水箱中的水温并使其重新流回水箱中。
在这个过程中，冷却器中的风扇会将冷却水所吸收的热量带走。
3）水泵：水泵是水循环系统的核心部分，其作用是将冷却水或冷冻水从水箱中抽出，并通过水管流向待冷却的设备中。
4）阀门：阀门是水循环系统的调节器，其作用是根据需要调节水的流量和温度。
综上所述，冷水机组的工作原理主要涉及制冷循环系统和水循环系统两个方面。
通过这两个系统的有机结合，冷水机组可以实现制冷和供冷的功能，为人们的生产和生活带来方便。
水路系统设计
8 4
5 6 1 2 3
7
图6－20 二级泵系统示意图 1－一次泵；2－冷水机组；3－二次泵；4－空调末端；5－旁通管； 6－旁通调节阀；7－二通调节阀；8－膨胀水箱
（四）同程式和异程式
1.
同程式系统 经过每一并联环路的管长基本相等，如 果通过每米长管路的阻力损失接近相等， 则管网的阻力不需调节即可保持平衡。
2.如果按承压需分三个区，下面两个区可按
上述分法，上面一个区在南方地区可设风 冷热泵机组，放在顶层或靠近顶层的技术 层内；在冬季室外温度很低不适用热泵的 地方，夏季可用风冷机组，冬季最上一个 区可用热交换器供热。
空调水管系统实例图
三、水管系统的设计及设备选型
水冷冷水机空调系统
主要设备有
（1）制冷机组 （2）冷冻水泵 （3）末端装置（空气处理机组、风机盘管等） （4）膨胀水箱 （5）水过滤器 （6）补水泵 （7）电子水处理仪或全自动软化水处理装置 （8）冷却水泵 （9）冷却塔
闭式冷（热）水系统
•
•
当空调系统采用风机盘管、诱导器和水冷 式表冷器做冷却作用时，冷水系统宜采用 闭式系统。高层建筑也宜采用闭式系统。 热水系统，一般均为闭式系统。在设计时 应考虑锅炉房或热网在低负荷时供热的可 能性。如低负荷时，不可能供热，则应考 虑其它措施（如电加热等）。
闭式循环的优点 ① 由于管路不与大气相接触，管道与设备不 易腐蚀。 ② 不需为高处设备提供静水压力，循环水泵 的压力低，从而水泵的功率相对较小。 ③ 由于没有回水箱、不需重力回水、回水不 需另设水泵等，因而投资省、系统简单。
GBJ13－86的推荐流速（m/s） 管道公称直径（mm）
管道种类 水泵吸水管 水泵出水管 <250 1.0～1.2 1.5～2.0 250～1600 1.2～1.6 2.0～2.5 >1600 1.5～2.0 2.0～3.0
冷水机组工作原理
冷水机组工作原理
冷水机组是一种常用于空调系统中的设备，其工作原理是基于制冷循环的原理。
它通过压缩、冷凝、膨胀和蒸发等过程，将热量从室内移出，从而实现室内温度的降低。
1. 压缩机：冷水机组的核心部件之一是压缩机。
它通过压缩制冷剂使其变为高
压高温的气体，增加其温度和压力。
2. 冷凝器：高温高压的制冷剂通过冷凝器，与外部空气进行热交换，将热量释
放到外界。
冷凝器通常采用风冷式或者水冷式，通过风扇或者水流来降低制冷剂的温度。
3. 膨胀阀：冷凝后的制冷剂进入膨胀阀，通过膨胀阀的节流作用，使制冷剂的
压力和温度降低。
4. 蒸发器：低温低压的制冷剂进入蒸发器，在与室内空气接触的过程中吸收热量，使室内空气温度下降。
蒸发器通常是由一组管道或者盘管组成，通过其表面与空气进行热交换。
5. 冷却水循环：冷水机组通常还包括冷却水循环系统。
冷却水通过冷却塔或者
冷却器冷却，然后通过冷却水泵送回蒸发器，形成循环供冷。
整个冷水机组工作原理可以简单概括为：压缩机将制冷剂压缩为高温高压气体，冷凝器将热量释放到外界，膨胀阀降低制冷剂的压力和温度，蒸发器吸收室内热量，冷却水循环系统保持循环供冷。
冷水机组的工作原理使其成为空调系统中重要的组成部份。
通过控制制冷剂的
压力和温度，冷水机组能够实现室内温度的控制和调节。
同时，冷水机组还具有高效节能、可靠稳定的特点，广泛应用于商业建造、工业厂房、医疗设施等场所。
冷水机组系统原理及操作规程
冷水机组系统原理及操作规程冷水机组借助压缩机系统，通过消耗部分电能，将水中的热量“取”出来，为气化炉提供冷水。
制冷原理：压缩机排出的高温高压的制冷气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体。
经过滤器，通过膨胀阀的节流成为低温低压的制冷剂汽液混合物。
进入水冷换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体，被吸入压缩机，冷冻水由于放热，温度降低向外界提供冷量。
（一）设备组成冷水机组由半封闭螺杆压缩机、风冷换热器、干燥过滤器、膨胀阀、水冷换热器及保护装置等组成。
1、压缩机压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换，压缩机的效率直接决定了制冷系统能效比的高低。
2、风冷冷凝器风冷冷凝器是制冷系统中重要的换热设备，制冷时将热量排向空气，实现能量的转移。
3、水冷蒸发器水冷蒸发器是系统中重要的换热设备，制冷时冷冻水吸收空气的热量，实现制冷的目的。
4、膨胀阀膨胀阀是制冷系统的关键，正是由于膨胀阀的节流作用，将高温高压的制冷剂液体节流成低温低压的汽液混合物，才实现了制冷系统中的能量转移。
膨胀阀在出厂前已调整好。
如无必要，用户不得随意调节。
5、干燥过滤器制冷系统中的水分和杂质严重影响制冷系统的正常运行，造成系统冰堵或脏堵，使制冷系统处于不正常的运行状态，或使制冷系统无法运行，甚至造成压缩室损坏。
干燥过滤器的作用是使制冷剂经过干燥、过滤，消除系统中水分以及杂质对制冷系统的影响，保持系统清洁干燥。
（二）性能参数表4-1 性能参数表型号LSBF390 制冷量 kW 384.4 机组额定功率 kW 136.7 电源AC380V 制冷剂名称R22充灌量 kg 77压缩机类型半封闭螺杆压缩机组数 1功率 kW 124.7冷凝器型式铜管套铝翅片式冷凝风扇型式低噪音轴流风机台数8功率 kW 1.5*8风量 m3/h 22000*8=176000换热器型式壳管式水流量 m3/h 66.2进出水管径2-DN125水阻力 MPa ＜0.1外形尺寸 mm 4526*2200*2580 重量 kg 4500运行重量 kg 4800（三）设备操作1、对冷水机组进行补水有两台补水泵，M3（1号泵）、M4（2号泵），一开一备（以M3开、M4备为例）。
