• 计算管理控制中心：对用户信息、抄表收费、燃气表报警、数据查询等进行 管理。
• 物理网燃气表：由基表和电子部分组成，集计量、控制、通信等功能为一体 。
• 手机APP：可远程充值，移动互联方式访问和控制表，与燃气公司实时互动。
网络集抄系统特点
网络集抄系统具备抄表数据准确、集抄和控制方便、低功耗、安装调试简便等特点， 以达到人力节约、远程操作、远程监控和维护的目的，主要如下： （1）覆盖范围远
10、无线通讯距离 空旷通讯距离>5公里.
11、无线通讯速度 采用区域广播抄表模式，能迅速的采集回气表信息，3秒/只
12、超低工作电流 静态电流<15uA，4节5号电池能工作1年以上
13、网络支持 无线IC卡远传表支持低功耗组网功能，满足快速组网要求。
14、网络监控 AMR网络可远程监控终端用户用气状况，包括用气安全信息
采用专利技术，实现一台中继器可覆盖半径>1000M范围内远传表 （2）星型网络结构
中继器和表之间为星形网络结构，且通信不受表端故障影响 （3）网络健壮性
中继器间采用树形结构进行组网，且具备路由识别、容错功能，保持网络健壮 （4）低功耗
中继器内置大容量电池，室外环境可使用3~5年，不需市电 （5）安装调试、维护简便快捷
企业通过了ISO9001质量体系认证和ISO14001环境管理体系认证，符合国际法计量 组织OIML R31标准，年生产能力达到150万台（套）。

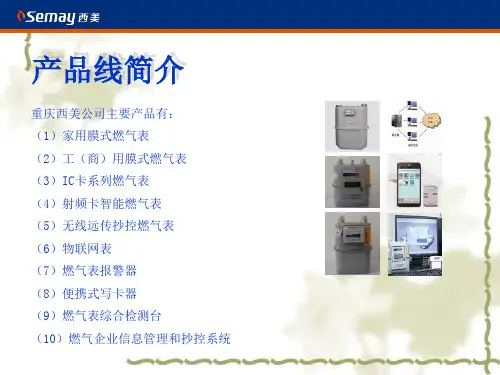

产品线简介
重庆西美公司主要产品有： （1）家用膜式燃气表 （2）工（商）用膜式燃气表 （3）IC卡系列燃气表 （4）射频卡智能燃气表 （5）无线远传抄控燃气表 （6）物联网表 （7）燃气表报警器 （8）便携式写卡器 （9）燃气表综合检测台 （10）燃气企业信息管理和抄控系统
无线IC卡远传表使用模式灵活多变，既能让终端用户预付费用气，也能让其 先用气后付费。同时，也具备无线方式随时查询气表用气信息功能，满足无线主 动调价与用户卡充值被动调价两种调价功能。
无线IC卡远传表特点（一）
1、IC卡功能 采用加密SLE4442 IC卡完成用户充值缴费
2、死表检测功能 防止气表机械部分卡死或装反、防止计数器失效，及时进行阀门关闭 检测用户长期不用气，并自动切断阀门保护处理，增加燃气使 用安全 默认设置死表阶数为3阶，10天-10天-10天
产品介绍
手持机模式
无线表工作模式
表表路由模式
网络模式 最优
USB
GPRS等公共网络
无线表
无线传输距离是 组网的关键，传输 距离越远，中继器 数量越少，组网越 简单。
传输距离近，则需 要表表路由传输， 或中继器数量增加 ，组网复杂。
传输部分
GPRS等公共网络
计算机平台
效率较低，抄表员需熟练操作。
依靠表来传输信号，组网复杂， 依靠独立中继器传输，效率高，无需
无线IC卡远传表功能清单
机电转换
电源管理
基础 功能
阀门管理 按键查询 L源自文库D信息提示 无线管理 卡具管理
功能 双干簧管模块 干电池管理 锂电池管理
死表检测
性能 阀门漏气 防护 计数器抗磁保护
计数器故障防护 存储器故障 强制开阀
运营 强制关阀 管理
恶意使用总清卡
功能简述
完成机电转换和正确计量
对干电池的电压进行管理 对锂电池的电压进行管理 实现阀门管理 触发LCD信息提示 提示用气信息和故障信息 短距离无线通讯，完成对气表远程控制 SLE4442逻辑加密卡/射频卡 1.防止气表机械部分卡死或装反 2.防止计数器失效 防止阀门关闭不严
更换表时需重新组网。
人员现场抄表，组网简单可靠，可现
实远程抄表。
02 / PAGE
手机+蓝牙抄表模块
通过手机上的蓝牙与抄表模块相连接 • 用户注册 • 用户查询 • 气表控制 • 用户缴费 • 电子支付。 • 配合网络远程访问、控制、读取表信息。 • 具备人员定位等维修管理功能。
• 通过公共移动通讯平台（移动、电信、联通），燃气表与控制中心通信，完 成抄表、充值和管理等功能
1、重庆西美公司简介
重庆西美仪器仪表有限公司坐落在重庆合川核心工业园，占地30亩，是一家专业 从事燃气表等燃气设备生产以及燃气设备智能化、信息化研发的企业。
公司燃气设备生产有多年的年历史，拥有多条流水生产线，并配备了齐全的专业化 生产、检验设备，目前形成了从零部件生产到产品组装、检测的一套完整的生产体系， 并拥有50多种规格的燃气设备系列产品。
3、过流保护功能 检测燃气流量突然增大，并自动切断阀门保护处理，增加燃气使用安全性
4、强磁干扰保护功能 检测出终端用户有 意或无意强磁干扰，自动切断阀门保护处理，防止恶意盗气
无线远传表特点（二）
5、机电同步功能 气表累计读数与机械字轮读书配置一致
6、阀门管理功能 气表在达到开阀条件时自动开阀，不符合开阀条件立即关阀。燃气公司 也可通过无线方式远程控制阀门
7、双电源供电 采用4节外部干电池+1节内部备用锂电池供电，确保气表正常运行 电池电压低于4.2V时自动关闭阀门，换电池后自动打开阀门
8、数据加密 无线协议与IC卡操作协议均采用独立加密模式，确保数据交互安全
无线远传表特点（三）
9、无线抄控功能 支持任意时段无线抄控，如查询气表用气信息、管理阀门等
IC卡(射频)膜式燃气表
兼容IC卡表特点 全密封壳体设计，电路防水、防潮等级高。 全实时感应，响应速度小于1秒，操作快捷方便。 非接触式刷卡，避免IC卡接触不良问题，确保长期使用。 可与手机通讯，实现电子支付。
无线IC卡远传表概述
主要设备参数
随着资源的日益紧张，生活节奏的日益加快，我公司为了满足客户解决收费 困难，调价不及时，无法入户抄表等等需求，研制了无线IC卡远传表。
简单培训即可独立完成安装调试，中继器可自由移动进行安装 （6）可分阶段实施组网，降低安装成本
不联网情况下，可进行自行抄表时间段设置，中继器自动进行数据采集 （7）可提供软件接口，按照用户要求定制，达到与客户原系统无缝连接 （8）ISM专用频段网络，不产生通信费用
无线远传表膜式燃气表
• 远距离：采用独特的传输协议和模块，功率大，灵敏度高，空旷距离远到5公里。 • 低功耗：发射和接收功率低，周期唤醒工作模式，省电。 • 双电源：表采用双电源供电，阀门开关可靠，时钟准确，无缝抄表。 • 速度快：群抄功能，快速抄表。 • 内置天线：镀金天线，抗氧化性能好
• 物理网燃气表：由基表和电子部分组成，集计量、控制、通信等功能为一体 。
• 手机APP：可远程充值，移动互联方式访问和控制表，与燃气公司实时互动。
网络集抄系统特点
网络集抄系统具备抄表数据准确、集抄和控制方便、低功耗、安装调试简便等特点， 以达到人力节约、远程操作、远程监控和维护的目的，主要如下： （1）覆盖范围远
10、无线通讯距离 空旷通讯距离>5公里.
11、无线通讯速度 采用区域广播抄表模式，能迅速的采集回气表信息，3秒/只
12、超低工作电流 静态电流<15uA，4节5号电池能工作1年以上
13、网络支持 无线IC卡远传表支持低功耗组网功能，满足快速组网要求。
14、网络监控 AMR网络可远程监控终端用户用气状况，包括用气安全信息
采用专利技术，实现一台中继器可覆盖半径>1000M范围内远传表 （2）星型网络结构
中继器和表之间为星形网络结构，且通信不受表端故障影响 （3）网络健壮性
中继器间采用树形结构进行组网，且具备路由识别、容错功能，保持网络健壮 （4）低功耗
中继器内置大容量电池，室外环境可使用3~5年，不需市电 （5）安装调试、维护简便快捷
企业通过了ISO9001质量体系认证和ISO14001环境管理体系认证，符合国际法计量 组织OIML R31标准，年生产能力达到150万台（套）。
产品线简介
重庆西美公司主要产品有： （1）家用膜式燃气表 （2）工（商）用膜式燃气表 （3）IC卡系列燃气表 （4）射频卡智能燃气表 （5）无线远传抄控燃气表 （6）物联网表 （7）燃气表报警器 （8）便携式写卡器 （9）燃气表综合检测台 （10）燃气企业信息管理和抄控系统
无线IC卡远传表使用模式灵活多变，既能让终端用户预付费用气，也能让其 先用气后付费。同时，也具备无线方式随时查询气表用气信息功能，满足无线主 动调价与用户卡充值被动调价两种调价功能。
无线IC卡远传表特点（一）
1、IC卡功能 采用加密SLE4442 IC卡完成用户充值缴费
2、死表检测功能 防止气表机械部分卡死或装反、防止计数器失效，及时进行阀门关闭 检测用户长期不用气，并自动切断阀门保护处理，增加燃气使 用安全 默认设置死表阶数为3阶，10天-10天-10天
产品介绍
手持机模式
无线表工作模式
表表路由模式
网络模式 最优
USB
GPRS等公共网络
无线表
无线传输距离是 组网的关键，传输 距离越远，中继器 数量越少，组网越 简单。
传输距离近，则需 要表表路由传输， 或中继器数量增加 ，组网复杂。
传输部分
GPRS等公共网络
计算机平台
效率较低，抄表员需熟练操作。
依靠表来传输信号，组网复杂， 依靠独立中继器传输，效率高，无需
无线IC卡远传表功能清单
机电转换
电源管理
基础 功能
阀门管理 按键查询 L源自文库D信息提示 无线管理 卡具管理
功能 双干簧管模块 干电池管理 锂电池管理
死表检测
性能 阀门漏气 防护 计数器抗磁保护
计数器故障防护 存储器故障 强制开阀
运营 强制关阀 管理
恶意使用总清卡
功能简述
完成机电转换和正确计量
对干电池的电压进行管理 对锂电池的电压进行管理 实现阀门管理 触发LCD信息提示 提示用气信息和故障信息 短距离无线通讯，完成对气表远程控制 SLE4442逻辑加密卡/射频卡 1.防止气表机械部分卡死或装反 2.防止计数器失效 防止阀门关闭不严
更换表时需重新组网。
人员现场抄表，组网简单可靠，可现
实远程抄表。
02 / PAGE
手机+蓝牙抄表模块
通过手机上的蓝牙与抄表模块相连接 • 用户注册 • 用户查询 • 气表控制 • 用户缴费 • 电子支付。 • 配合网络远程访问、控制、读取表信息。 • 具备人员定位等维修管理功能。
• 通过公共移动通讯平台（移动、电信、联通），燃气表与控制中心通信，完 成抄表、充值和管理等功能
1、重庆西美公司简介
重庆西美仪器仪表有限公司坐落在重庆合川核心工业园，占地30亩，是一家专业 从事燃气表等燃气设备生产以及燃气设备智能化、信息化研发的企业。
公司燃气设备生产有多年的年历史，拥有多条流水生产线，并配备了齐全的专业化 生产、检验设备，目前形成了从零部件生产到产品组装、检测的一套完整的生产体系， 并拥有50多种规格的燃气设备系列产品。
3、过流保护功能 检测燃气流量突然增大，并自动切断阀门保护处理，增加燃气使用安全性
4、强磁干扰保护功能 检测出终端用户有 意或无意强磁干扰，自动切断阀门保护处理，防止恶意盗气
无线远传表特点（二）
5、机电同步功能 气表累计读数与机械字轮读书配置一致
6、阀门管理功能 气表在达到开阀条件时自动开阀，不符合开阀条件立即关阀。燃气公司 也可通过无线方式远程控制阀门
7、双电源供电 采用4节外部干电池+1节内部备用锂电池供电，确保气表正常运行 电池电压低于4.2V时自动关闭阀门，换电池后自动打开阀门
8、数据加密 无线协议与IC卡操作协议均采用独立加密模式，确保数据交互安全
无线远传表特点（三）
9、无线抄控功能 支持任意时段无线抄控，如查询气表用气信息、管理阀门等
IC卡(射频)膜式燃气表
兼容IC卡表特点 全密封壳体设计，电路防水、防潮等级高。 全实时感应，响应速度小于1秒，操作快捷方便。 非接触式刷卡，避免IC卡接触不良问题，确保长期使用。 可与手机通讯，实现电子支付。
无线IC卡远传表概述
主要设备参数
随着资源的日益紧张，生活节奏的日益加快，我公司为了满足客户解决收费 困难，调价不及时，无法入户抄表等等需求，研制了无线IC卡远传表。
简单培训即可独立完成安装调试，中继器可自由移动进行安装 （6）可分阶段实施组网，降低安装成本
不联网情况下，可进行自行抄表时间段设置，中继器自动进行数据采集 （7）可提供软件接口，按照用户要求定制，达到与客户原系统无缝连接 （8）ISM专用频段网络，不产生通信费用
无线远传表膜式燃气表
• 远距离：采用独特的传输协议和模块，功率大，灵敏度高，空旷距离远到5公里。 • 低功耗：发射和接收功率低，周期唤醒工作模式，省电。 • 双电源：表采用双电源供电，阀门开关可靠，时钟准确，无缝抄表。 • 速度快：群抄功能，快速抄表。 • 内置天线：镀金天线，抗氧化性能好
