眼镜架的结构说明
镜架篇
镜架篇一眼镜架的结构眼镜架各组成部分的名称及作用图表1A 镜圈（镜框）：用以装配镜片的框圈，内有固定镜片的V型凹槽；（半框架一半镜圈为尼龙丝，无框架无镜圈）B 鼻梁：连接左右镜圈的桥梁，可以是单根梁或者两根梁；C 桩头位于左右两端，连接镜圈和镜腿；D 镜腿（镜臂）：通过桩头连接于两镜圈的两侧；Ｅ鼻托：接触鼻部的衬垫，把眼镜托在鼻梁上，起支撑作用，多数使用塑胶材料，使佩戴者更感舒适；鼻托包括托叶、托叶梗和托叶箱；Ｆ镜脚（脚套）：挂在耳上，用来固定镜身，同样较多使用塑胶材料套管，称为脚套；除此以外还包括螺丝、弹簧、铰链等配件，有些眼镜则设计独特，无某些配件。
眼镜架的简单分类按眼镜结构，可将眼镜分为：－全框架：是最常见的一种镜架，特点是牢固、易于定型，可遮掩一部分镜片厚度；－半框架：又称尼龙丝架，用一条较细的尼龙丝作为部分镜框，镜片经特殊磨制成平边，中间开槽，使尼龙丝潜入沟中固定镜片，形成部分无边式样，因而比较轻，给人以轻盈和时尚感，也较为牢固。
对于下底无框的半框架而言，还可以消除镜框下缘与脸部皮肤摩擦过敏的问题。
－无框架：镜片与鼻梁和镜腿直接由螺丝连接，一般需要在镜片上打孔。
无框架比一般镜架轻，但强度较差，佩戴时方法不正确还会造成螺丝松动。
—组合架（套镜）前框处有两组镜片，其中一组可上翻或拆卸，通常为户内户外两用。
—折叠架：镜架可以折成若干折，朵唯便于携带的阅读镜。
另有：眉毛架，弹簧架，花篮架，折叠架按制造材料分：—金属架－塑料架－混合材料架二决定一副镜架价格的因素商品价格是商品品质的外在体现，在我们向顾客推荐镜架时，经常会遇到这样的问题：这副眼镜看起来和别的眼镜没什么两样，为什么贵这么多？这副眼镜是什么材料做的，结实吗？这两副眼镜除了样子不一样还有什么差别？你说这副眼镜好，好在哪里？当顾客问及这些问题的时候，我们应当从镜架自身的品质着手，对于不同的镜架给予区分，消除顾客购买时的顾虑，增强顾客购买的决心。

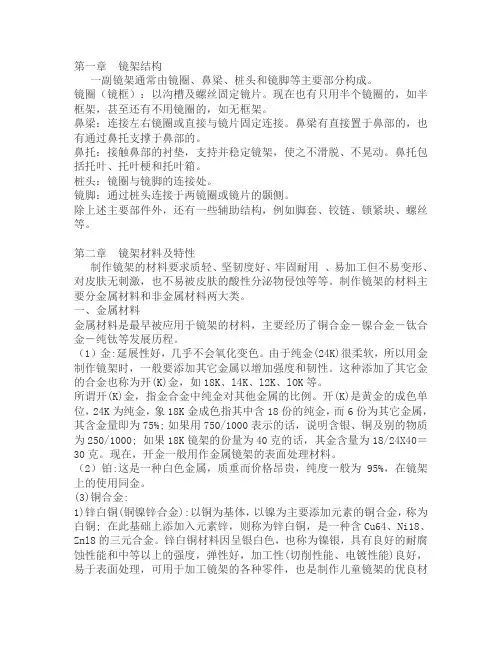

眼镜镜架结构1
第一章镜架结构一副镜架通常由镜圈、鼻梁、桩头和镜脚等主要部分构成。
镜圈（镜框）：以沟槽及螺丝固定镜片。
现在也有只用半个镜圈的，如半框架，甚至还有不用镜圈的，如无框架。
鼻梁：连接左右镜圈或直接与镜片固定连接。
鼻梁有直接置于鼻部的，也有通过鼻托支撑于鼻部的。
鼻托：接触鼻部的衬垫，支持并稳定镜架，使之不滑脱、不晃动。
鼻托包括托叶、托叶梗和托叶箱。
桩头：镜圈与镜脚的连接处。
镜脚：通过桩头连接于两镜圈或镜片的颞侧。
除上述主要部件外，还有一些辅助结构，例如脚套、铰链、锁紧块、螺丝等。
第二章镜架材料及特性制作镜架的材料要求质轻、坚韧度好、牢固耐用、易加工但不易变形、对皮肤无刺激，也不易被皮肤的酸性分泌物侵蚀等等。
制作镜架的材料主要分金属材料和非金属材料两大类。
一、金属材料金属材料是最早被应用于镜架的材料，主要经历了铜合金－镍合金－钛合金－纯钛等发展历程。
（1）金:延展性好，几乎不会氧化变色。
由于纯金(24K)很柔软，所以用金制作镜架时，一般要添加其它金属以增加强度和韧性。
这种添加了其它金的合金也称为开(K)金，如18K、l4K、l2K、lOK等。
所谓开(K)金，指金合金中纯金对其他金属的比例。
开(K)是黄金的成色单位，24K为纯金，象18K金成色指其中含18份的纯金，而6份为其它金属，其含金量即为75%; 如果用750/1000表示的话，说明含银、铜及别的物质为250/1000; 如果18K镜架的份量为40克的话，其金含量为18/24X40＝30克。
现在，开金一般用作金属镜架的表面处理材料。
（2）铂:这是一种白色金属，质重而价格昂贵，纯度一般为95%，在镜架上的使用同金。
(3)铜合金:1)锌白铜(铜镍锌合金):以铜为基体，以镍为主要添加元素的铜合金，称为白铜; 在此基础上添加入元素锌，则称为锌白铜，是一种含Cu64、Ni18、Znl8的三元合金。
锌白铜材料因呈银白色，也称为镍银，具有良好的耐腐蚀性能和中等以上的强度，弹性好，加工性(切削性能、电镀性能)良好，易于表面处理，可用于加工镜架的各种零件，也是制作儿童镜架的优良材料。
2 眼镜商品知识(镜架)-Z.W
选择题
7、（
）、钛钒和钛锆是钛合金的主要成分 A、 钛金 B、 钛铝 C、 钛铜 D、钛锌 8、包金镜架的表示方法有金含量重量比在（ ）以 上时， 用GF表示。 A、 1：18 B、 1：14 C、 1：20 D、1：24 9、高镍合金的密度是（ ），含镍量为（ ） A、7.6 B、8.67 C、8.2 D、8.88 A、 74% B、 78% C、 84% D、89%
e、铂及铂金族(PT)
铂金的密度和重量令它比其它首 饰用金属更耐久。铂金耐热耐酸， 熔点很高，为华氏3223度（1768 摄氏度）。铂金不会磨损，能够 稳定安全地固定住贵重珠宝。某 些全球闻名的宝石就是固定在铂 金底座中. 铂金还拥有另外一项出色品质： 柔韧性。铂金十分柔韧，只需1克 铂金，就可以拉成超过1英里（近 2公里）长的细丝。这种品质，加 上铂金的强度，令珠宝商们能够 创造出极其柔韧的网状铂金首饰， 而其它贵重金属绝对无法做到这 一点。
选择题
3、制造镜架的铜合金材料分为（ ） A、 锌白铜、黄铜、铜镍锌锡合金和青铜 B、 锌白铜、黄铜、蒙耐尔合金和青铜 C、 锌白铜、洋白、黄铜和铜镍锌锡合金 D、 锌白铜、黄铜、铜锌合金和青铜 4、制造镜架的镍合金材料有（ ） A、 蒙耐尔合金、包金和不锈钢 B、 蒙耐尔合金、高镍合金和不锈钢 C、 白金、高镍合金和不锈钢 D、 白金、蒙耐尔合金和高镍合金
求：最小毛片直径（加上磨耗）？
测试题一：
1、镜架上58□14—140符号表示镜架是用基准线法表示 镜架的规格尺寸，镜圈尺寸58mm，鼻梁尺寸14mm， 镜腿长度140mm。（ ） 2、镜架上56—14—140符号表示镜架是用基准线法表示 镜架的规格尺寸，镜圈尺寸56mm，鼻梁尺寸14mm， 镜腿长度140mm。（ ） 3、眼镜架的两镜圈的中间连接部位称为鼻支架 （ ） 4、眼镜架的鼻梁尺寸双数为14—24mm （ ） 5、镜架的镜腿尺寸单数为125~155mm，双数为 （ ） A、 124~154mm B、122~152mm C、128~158mm D、126~156mm
镜架知识
镜架及配装知识第一节 镜架的结构一、眼镜架各组成部分的名称及作用A ．镜身：眼镜整个框架的正身；B ．镜圈：用以装配镜片的框圈，内有固定镜片的ｖ型凹槽；C ．鼻梁：连接左右镜圈的桥梁，可以是单根梁或者两根梁；D ．装头：位于左右两端，连接镜圈和镜腿；E ．镜腿：用来连接镜身和镜腿；F ．鼻托：把眼镜托在鼻上，起支撑作用，多数使用塑胶材料，使配戴者更感舒适；G ．镜脚：挂在耳上，用来固定镜身，同样较多使用塑胶套管，称为脚套。
二、镜架测量及标注方法用游标卡尺测量，镜圈以水平内径最大距离，鼻梁以水平最小距离，镜腿以铰链孔中心到镜腿末端的扩展长度计。
a：镜片外切两垂直线间的距离（即镜圈尺寸）；b：镜片外切两水平线间距离；c：两镜片的几何中心“C”间距离；d：两镜片间距离（即鼻梁尺寸）。
镜架尺寸标识方法主要有欧洲法，基准线法和矩形系统法。
常见的为矩形系统法（Boxing System），又称为方框系统法。
例如一副眼镜上有如下标识：（眼镜之尺寸标注往往会打在镜腿，镜脚或鼻梁两侧）镜腿长度片距（鼻梁宽度）矩形系统上的最长长度）片宽为框线的水平宽度，一般眼镜架的片宽在42－46mm之间，最常见的为49－54mm 之间。
片距为鼻梁两焊接点之间水平宽度，一般在17－22mm之间。
腿长为镜腿长度，一般在130－145mm之间。
第二节镜架的材料及其特性用于制造镜架的材料主要包括三大类，分别是：天然材料、塑料材料和金属材料。
一、天然材料a．角质材料古代曾用牛等动物的角或皮做镜框，但现已不再使用。
ｂ．玳瑁甲玳瑁是类似海龟的一种海洋动物，已被国家列为保护动物，其壳可作为镜架材料。
优点：重量轻，非常耐用，色泽光亮，独特珍奇引人注目，不会使皮肤发生过敏现象；缺点：价格贵，并且玳瑁是国家保护动物，将来可能不允许销售。
二、塑料材料用于制造镜架的塑料材料品种繁多，但由于生产制造工艺不同，大致可分为板料和射成型两种。
板框不褪色、不易断裂；射出框造型变化大，较有立体感。
眼镜架分类与介绍，教你如何挑选镜架
眼镜架分类与介绍，教你如何挑选镜架⼀、眼镜架的结构我们将镜架进⾏分解，可以分成七个部分：镜框、⿐梁、⿐托、桩头、铰链、镜腿、脚套等。
打开今⽇头条，查看更多图⽚眼镜架分解⽰意图镜框：镜框的作⽤主要是安装镜⽚，其形状决定了整副眼镜的风格，有圆形、椭圆形、⽅形等形状。
⿐梁：连接左右镜框并起固定左右。
⿐托：⼀般⾦属镜架都是有⿐托的，可以调整镜眼距和戴镜⾼度，能适应各种⿐形，但是⿐托容易藏污纳垢，每隔⼀段时间会变黄，需要更换；板材镜架多数没有⿐托，不可调整，适合⿐梁较⾼的⼈，⿐梁低了的话很容易打滑，戴不稳。
⽆⿐托镜架有⿐托镜架桩头：镜圈和镜⾓的连接处，⼀般是弯形。
铰链：连接桩头和镜腿，可以活动。
镜腿：与桩头相连，可以活动，起着固定镜圈作⽤和戴在⽿朵上。
脚套：套在镜腿上⾯，起防滑作⽤，有的没有脚套。
⼆、如何阅读眼镜架上⾯的参数眼镜架的表⽰⽅法有⽅框法和基准线法，⼀般印在镜腿内侧，此参数为加⼯眼镜重要的依据。
“□”指⽤⽅框法表⽰镜架参数，⽐如：50□19-14550：镜圈尺⼨为5019：⿐梁尺⼨为19145：镜腿长度为145“-”指⽤基准线法表⽰镜架参数，⽐如：50-19-145，含义同上。
β-TITANIUM:β钛PURE TITANIUM:纯钛镜架参数β钛镜架镜腿β钛镜架纯钛镜架三、眼镜架的分类1.按镜框样式按镜框样式可分为全框，半框，⽆框。
（1）全框型眼镜架：整个镜框包住镜⽚，特点是牢固、能更好保护镜⽚，还可掩盖⼀部分镜⽚厚度，是⾼度近视⼈群的⾸选。
（2）半框型眼镜架：镜⽚四周开⼀条很细的槽，⽤⼀条很细的尼龙丝作下框缘，使尼龙丝嵌⼊槽中，形成⽆底框的式样，轻巧别致，较为牢固。
（3）⽆框型眼镜架：这类镜架没有镜圈，镜⽚、⿐梁和镜腿直接由螺丝紧固连接，⼀般需在镜⽚上打孔进⾏加⼯。
⽆框架更显轻盈、美观，且对眼睛⽆遮挡，适合各种肤⾊及脸型，但强度稍差。
全框镜架全框镜架半框镜架⽆框镜架2.按镜架材质制作镜架材质的特点：耐磨耐腐蚀、⽐重轻、弹性好、有光泽和⾊泽好等，影响镜架价格的因素主要有品牌、材质、⼯艺、设计等。
培训课程之镜架知识
培训课程之镜架知识第一章镜架结构第一节镜架的组成眼镜架各组成部分的名称及作用镜身：眼镜整个框架的正身；镜圈：用以装配镜片的框圈，内有固定镜片的V型凹槽；鼻梁：连接左右镜圈的桥梁，可以是单根梁或者两根梁；装头：位于左右两端，连接镜圈和镜腿；镜腿：连接镜圈，使眼镜固定在耳朵上；鼻托：把眼镜托在鼻梁上，起支撑作用，多数使用塑胶材料，使配戴者更感舒适；镜脚：挂在耳上，用来固定镜身，同样较多使用塑胶材料套管，称为脚套；第二节镜架的分类按眼镜结构，可将眼镜分为：按镜圈分：全框架，半框架，无框架按鼻梁分：单梁架，双梁架另有：眉毛架，弹簧架，花篮架，折叠架第二章镜架材料用于生产制造镜架的材料主要包括三大类：分别是天然材料，金属材料和塑料材料。
第一节天然材料2．1．1．角质材料：古代曾用牛等动物的角或皮（羊皮）来做镜框。
但现已不再使用，被其它材料代替。
2．1．2．玳瑁甲：∃材料取自海生玳瑁（类似海龟的海洋动物）的壳。
玳瑁是一种形似海龟的动物∃其主要产地包括巴哈马群岛及西印度群岛，此产地产品质量较高，近年来产量不多。
∃一般能制作镜框之玳瑁其年龄“传说”需百年以上∃优点：重量轻，非常耐用，色泽光亮，独特珍奇引人注目，不会使皮肤发生过敏现象。
∃传说玳瑁还有吉祥辟邪之作用，并且被视做身份象征，所以物以稀为贵。
∃制造过程多用手工，加热方法多采用热盐水。
∃玳瑁甲眼镜价格很贵，并且玳瑁已被国家列为保护动物，所以已很少使用。
∃玳瑁的品质以颜色而论，约计有以下八种：琥珀、金黄、亚黄、灰暗、中斑、中红、深斑及乌云。
玳瑁框调整与保养：玳瑁框的调整由以往的抹油（凡士林）烘烤，蒸气调整等转换为较方便的沸水调整法，以往有些低价之玳瑁框都是采用接合或贴合，日子久了之后会裂开或粘合处会有痕迹出现。
第二节塑料材料科技不断的进步，而有更多新材质出现；但至目前，还未有一种材质，对眼镜架称得上是十全十美的，因镜架的要求是：弹韧性好（戴得舒服、不易断）；硬度高（不变形）；遇热（约70-100℃）能膨胀（好装镜片）；对染、着色之亲和力佳（加工染色易，且不易掉色）；耐热（防高温）；耐蚀性佳（不会被汗酸或油脂等腐蚀）；不刺激皮肤。
眼镜架结构介绍
眼镜架结构介绍
眼镜架是眼镜的重要组成部分，主要起到支撑眼镜片的作用，外观漂亮的眼镜架还可起到美观的作用。
一副镜架通常由镜圈、鼻托、桩头和镜脚等主要部分构成。
下面是亿超眼镜网为大家整理的眼镜架结构介绍：
一副眼镜架除了由镜圈、鼻托、桩头和镜脚等主要部分构成外，还有脚套、托叶螺丝、铰链螺丝等。
1、镜圈(镜框)：镜片的装配位置，用金属丝，尼龙丝及螺丝，凭借着沟槽或钻孔来固定镜片，它影响到镜片的切割和眼镜的外形。
2、鼻梁：连接左右镜圈或直接与镜片固定连接。
鼻梁有直接置于鼻子上，也有通过托叶支撑于鼻子。
3、鼻托：包括托叶梗，托叶箱和托叶，托叶与鼻子直接接触，起着支撑和稳定镜架的作用。
某些浇铸成型的塑料架可以没有托叶梗和托叶箱，托叶和镜圈相连。
4、鼻托支架：连接鼻托和镜框。
5、桩头：镜圈和镜角的连接处，一般是弯形。
6、镜脚：钩架在耳朵上，可以活动的，与桩头相连，起着固定镜圈作用。
7、脚套：装在镜腿末端，作用是舒适佩戴。
8、铰链：连接桩头和镜脚的一个关节。
9、锁紧块：旋紧螺丝，把镜圈开口两侧的锁紧块紧固，从而固定镜片的作用。
文章来自亿超眼镜网：眼镜架结构介绍。
眼镜框款式结构特点和适用场合
眼镜框款式结构特点和适用场合本文由亿超眼镜网提供——不同款式结构的眼镜框，具有不同的结构特点，使用的场合也有一定的区别。
下面就各种款式结构的镜架加以介绍，希望对屈光不正者以后配镜有所帮助。
一、全框架有完整镜圈的镜架即为全框架。
全框架具有好的强度，适合运动员和儿童配戴，由于镜片周边被镜圈完全保护，适合配装各种屈光参数的镜片。
二、半框型半框型也叫拉丝架，这类镜架一般镜圈上部分是用金属或塑料材料制造，并在内部开槽，镶嵌尼龙丝，镜圈下半部分是用一根很细的尼龙丝(拉丝)作为下部分镜圈。
市场上也有极少的镜架把拉丝部分设计在镜圈的上半部分。
加工配装此类眼镜，需在磨平后的镜片边缘上开槽，将镜架上的丝和拉丝镶入镜片的槽内，以固定镜片。
由于在磨边成型后需要在边缘开槽，槽的宽度约0.6mm，因而要求镜片具有一定的边缘厚度，才能在槽的两侧留有一定的镜片厚度，以保持足够的强度。
由于下半部分镜片没有镜圈遮挡，而镜片边缘过厚又会影响美观，所以屈光度数小的镜片和屈光度数过大的镜片，不适合选用此类镜架。
三、无框型无框型又称打孔架，这类镜架分为零件式和一体式。
零件式的由一个鼻梁(连同鼻托)、左右两个镜腿(连同桩头)构成;一体式在鼻梁和桩头之间有镜架材料相连，把鼻梁和镜腿连接成为一体，但这部分的材料与镜片之间没有连接，似介于半框架和无框架之间。
此类眼镜的配装加工，是在镜片磨边成型后在镜片两侧边缘打通孔，用螺丝、螺母、平垫、套垫分别固定在鼻梁和桩头上。
由于镜片没有镜圈的保护，在眼镜使用中，眼镜所承受的外力，通过桩头和鼻梁直接作用在镜片上，同时由于打孔处的薄弱及内应力的存在，很容易造成镜片破碎。
所以要求镜片具有一定的边缘厚度，同时由于完全没有镜圈的遮掩，考虑外观要求，屈光度数小的镜片和屈光度数大的镜片，同样也不适合选用此类镜架。
四、组合架此类镜架分前后两组镜圈，通常前组配装彩色镜片，后组配装用于矫正屈光不正的镜片。
室外配戴使用两组镜片，具有太阳镜的防护功能，又可以有清晰的视野。
眼镜镜架知识汇总
目录
一、镜架构造
二、眼镜按功能分类 三、镜架款型分类
四、镜架材料分类
五、编码规则
一、镜架的构造
正面
镜圈 镜腿 桩头 中梁 套裤 鼻托
背面
铰链 托叶烟斗 托叶支架
一、镜架的构造 1.2 镜架尺码标识及标识法
□是指方框表示法 50（Ｌ）是镜框水平最大直径 17（Ｃ）是中梁的长度 135 指镜腿的长度 B3V指镜架的颜色代码 52-16－140基准线表示法，此表示法
板材架
tr架
pc架
四、镜架材料分类
4.20 天然材质
• • • • 玳瑁 核桃木 牛角 琥珀
五、混合型材质镜架
因各类材质的不同、镜架造型美观的需求，因此有很多混合型材质镜架： 1 钛合金 2 tr与合金结合镜架 3 tr与板材结合镜架 4 板材与合金结合镜架 等等
四、镜架材料分类—衡量眼镜架的标准
蒙乃尔合金—镍铜合金
特点： 强度高 弹性好 耐腐蚀 焊接点牢固 易引起皮肤过敏
高镍合金
特点： 强度、弹性、腐蚀性均优于蒙耐尔合金 镜圈较纤细，焊接点牢固度 多见于进口、国产高档框
铝镁合金
特点： 优点：具有重量轻（比重），金属质感强，流线型。 缺点：材质比较硬，没有弹性，硬瓣会断。（一般铝镁合金架都有弹工） 镁铝眼镜不能采用电镀的方式着色，所以需要通过阳极氧化的方式使其着色， 具有色泽稳定，不易掉漆的特点。使用橡胶脚套 ，使用弹簧镜腿。
四、镜架材料分类
钛金属
纯钛材料的特点: 1、强度高 ,且比较轻，钛比重4.5
2、耐腐蚀性好,不易产ห้องสมุดไป่ตู้过敏现象
3、良好的可塑性
四、镜架材料分类
纯钛眼镜 钛架的特点：
眼镜商品知识
眼镜商品知识开眼镜店，创业者需要掌握的知识很多，眼镜商品知识就是其中之一，因此，创业者也有必要对其进行深入的了解，这里，就针对眼镜商品知识做一个详细的介绍。
一、眼镜架知识1、眼镜架各部位名称眼镜架的结构是眼镜商品知识中最基本的常识之一，一副完整的眼镜架如图所示，包含镜腿、柱头、铰链、铰链螺丝钉、鼻支架、托叶、鼻梁、镜圈、眉毛、套裤几个部分。
2、眼镜架的规格尺寸眼镜架的规格尺寸是由镜圈、鼻梁和镜腿三部分组成，每个部分的规格尺寸又分为单数和双数两种，镜圈尺寸单数为33-59mm，双数为34-60mm，鼻梁尺寸单数为13-21mm，双数为14-22mm，镜腿尺寸单数为125-155mm，双数为126-156mm。
3、眼镜架的规格尺寸表示方法表示方法有两种，一是方框法：指在镜圈内缘的水平方向或垂直方向的最外缘处分别作水平和垂直方向的切线，由水平和垂直切线所围成的方框。
二是基准线法：指在镜圈内缘的最高点和最低点做水平切线，取垂直方向上的等分线为中心点再做平行于水平切线的连线作为基准线。
通常大部分眼镜架都用方框法表示，而高档或进口眼镜则多采用基准线法。
4、眼镜架材料用于制造眼镜架的材料大致可分为金属材料、非金属材料和天然材料三个大类。
其中，金属材料有铜合金、镍合金和贵金属三类，非金属材料主要采用合成树脂，而天才材料则多为特殊木材、动物牛角和玳瑁材料。
当然，每种材料的特性和价格也都不尽相同，大家也可进一步对每种材料进行搜索，或者是在我们阳光巴士的眼镜店体验式培训资料中，也有详细说明。
二、眼镜片知识市场眼镜片种类繁多，通常，我们按照材料对其进行划分，可分为玻璃镜片、树脂镜片和水晶石镜片，下面再单独进行说明。
1、玻璃镜片。
玻璃镜片主要由二氧化硅、氧化钠、氧化钾、氧化钙和氧化钡等多种氧化物组合而生，又分为普通玻璃镜片和光学玻璃镜片，其中普通玻璃镜片的基础成分属于钠钙硅盐酸系统，光学玻璃镜片的基础成为属于钾钡硅酸盐系统。
镜架
工作环境 职业
顾客的异议：
式样差不多的眼镜，价格却差这么多？
消除顾客的疑虑：
分析影响镜架价格的原因 认同物有所值
影响镜架价格的因素：
材料 制作工艺 表面处理－电镀 零配件的选用 款式设计 品牌效应 市场因素
第一因素：材料的比较
由材料直接决定了镜架的档次
镜架材料
Titan-C Front-Titan-C Temple-TitanC
特别介绍：不锈钢(Stainless Steel)
比重:8.0 耐热性、耐腐蚀性优异 由镍8%、铬18%、铁71%组成的铁基合金 镜框细如线，腿亦细 抗汗酸性稍差
特别介绍：贵金属
贵金属指金、银、铂金等， 以下以“金”为例，介绍贵金属在眼镜 行业之应用。
有关符号：
GF：金/金属体在1/20以上的镜架 RG：金/金属体在1/20以下的镜架 GP：镀金
第2因素——制造工艺
1，各部件焊接位置和焊接牢度 2，镜腿是否可以平行的打开、闭合 3，左右托叶是否平行 4，镜腿打开后，正反放置是否平稳
第2因素——制造工艺
5，镜圈左右对称不变形 6，镜圈从侧面看是否一条线上（应成15 度） 7，最后的整装工序，必须把电镀后的镜 架上的螺丝全部换掉 8， 成品，无论是镜架，还是胶片上的 丝网印刷都非常美观、漂亮
钛金属眼镜架的标识
纯钛用于镜框＋镜脚 纯钛用于镜框 纯钛用于镜脚 钛合金用于镜框＋镜脚 钛合金用于镜框 钛合金用于镜脚 Titan-P Front-Titan-P 或Ti-P,Pure Titanium 或F-Ti-P 或T-Ti-P 或Ti-C 或F-Ti-C 或T-Ti-C
镜架商品知识初中级打印版ppt课件
中、高档镜架
钛金属眼镜架的标识
纯钛用于镜框＋镜脚 （除鼻支架，铰链，螺丝）
Titan-P
或Ti-P, Pure Titanium
纯钛用于前框
Front-Titan-P
或F-Ti-P
纯钛用于镜脚
Temple-Titan-P
或T-Ti-P
钛合金用于前框＋镜脚
Titan-C
或Ti-C
热固性
环氧树脂
属于热固性材料，但在一定温度下，有具有热塑性 轻、易着色、尺寸稳定、硬度、光泽度、强度较大。 耐热可加热至200度，一般加热度需超过80度 缺点:收缩还原性差,装配镜片要略大;冷却状态下,易弯曲折断 适合制作高档镜架
天然材料
木, 竹, 牛羊角 龟壳
玳瑁镜架
热带/亚热带海龟甲制成,多手工制造， 玳瑁已被国家列为二级保护动物,很少使用。 重量轻,光泽度好,可热塑,无刺激,经久耐用 一般颜色越浅,价格越高 常见颜色:琥珀、金黄、亚黄、灰暗、中斑、中红、深斑及乌云 缺点:易断裂,但可以黏合修理 柜台陈列时,需放置水,以防干燥 可以浸水保养,切不可用超声波清洗机清洗
镜圈几何中心距FPD 外张角 镜眼距离 前倾角 身腿倾斜角 镜面角
倾 斜 角 意 义
CVD: 13mm 12mm 14mm 9mm 13 mm PT: 9° 12° 7° 14° 7° FFA: 4° 6° 3° 15° 5°
PD: 32/32mm 32/32mm 32/32mm 32/32mm 32/32 mm
第3因素——电镀（金属镜架）：
电镀即为在眼镜架表面镀上一层极薄的金属膜层，以此延长镜架寿命并起装饰作用，使之耐腐蚀、耐磨 镜架电镀分为底层电镀和表层电镀
眼镜架常识
（4）碳素纤维（热塑性）
碳素纤维强化合成树脂。特性：密度1.23—1.28，加 热温度100—130℃，强度大，耐热性、耐腐蚀性、弹 性特优。
（5）尼龙（热塑性）
又名聚酰胺，适合运动员和儿童镜架。其特性：密 度1.14—1.15，白色不透明、强度大、耐热性、耐冲击 性、耐磨性、耐溶剂性和自身润滑性优良，吸水性略 大，尺寸稳定性差。 （6）硝酸树脂（热塑性） 又称赛璐路，可塑性好，以加工成形，着色性好、 外观漂亮，硬度较大，不易扭弯；缺点是易受酸性物 质侵蚀，易燃，易褪色，老化时发黄变脆，一般不刺 激皮肤，也不受皮肤分泌物侵蚀，少数人会有皮肤过 敏。现已基本不用。
3.天然材料 用于制作眼镜架的天然材料有特殊的木材、 动物牛角和玳瑁材料等。一般木制镜架和牛角 架少见，最具代表性的就是玳瑁镜架。 玳瑁材料是采用产于热带海洋中的海龟壳 作原料制成的镜架。其特点是重量轻、光泽性 好，经久耐用具有保存价值，在各类镜架中属 高档品，很受中年以上男性配戴者的欢迎。
其缺点是易断裂，但断裂后可粘合修理。 放在柜台陈列时需放置水以防干燥，在使用保 养时，切不可用超声波清洗，否则会发白失去 光泽。 由于玳瑁是海洋中禁止捕捉的动物，所以 价格较昂贵。
镜架与镜片
镜架
一.眼镜架的结构
一.眼镜架的结构
一副镜架的主要部件通常主要包括镜框、鼻托、 桩头和镜脚。 1.镜框：以沟槽及螺丝固定镜片。现在也有只用 半个镜框，如半框，还有不用镜框的，如无框 架。 2.鼻梁：连接左右镜框或直接固定连接。鼻梁有 直接置于鼻部的，也有通过鼻托支架支撑于鼻 部的。 3.鼻托：与鼻部接触的衬垫，支持并稳定镜架， 使之不滑脱、不晃动。
三.眼镜架规格尺寸的表示方法
一般，眼镜架规格尺寸的表示方法采用方框 法或基准线法两种形式。 1.方框法： 是指在镜圈内缘（亦可用左眼镜片或右眼镜片 的外形来表示）的水平方向和垂直方向的最外 缘处分别作水平和垂直方向的切线，由水平和 垂直切线所围成的方框，称为方框法。 （1）镜圈尺寸：左右眼镜片在水平方向的最大 尺寸。
第十三部分镜架及其调校
眼镜架分类
塑料架：因其质轻，不易过敏,多 受老人,儿童喜爱; 现也成为时尚 人士作为太阳眼镜或装饰的选择
金属架: 选用某种金属材料或合 金制成,多以铜合金为底材，再对 其进行表面处理加工，常加以镀 金，或以铑或钯镀白或镀钛。因 电镀工艺不同，有些易褪色，有 些不易褪色。此外还有纯钛制作 的镜架，以及记忆合金制作的镜 架。金属架坚固 、轻巧、美观， 款式新颖，品种繁多。 金属架基本都带有鼻托，而 且鼻托是可以活动的，以便适应 各种鼻形。镜脚末端常常套上塑 料套，不但美观，而且起到保护 镜脚和皮肤的作用
加工方法 在塑料板材上把镜框和镜脚切割出来，用铰链连起来。
这种加工方法产品质量好，但成本高，适合少批量生产 注塑成型，将塑料软化，注入模具内真空铸造。这种
加工方法自动化程度高，成本低，适合大批量生产
眼镜架材料
塑料架制造工艺 根据生产工艺
A、注塑镜架
眼镜架材料
B 板才（车铣）架
眼镜架材料
眼镜架材料
表面处理 金属镜架的制造一般都是以某种金属为底材，然后对其表面 进行处理，表面处理方法基本如下：
包金: 又称贴金，即在底材上包上(贴上）金合金(开金)的薄 片，厚约10~ 5Oum。
电镀: 通过电化学的原理将某种金属镀在底材上的表面处理 方法，比如镀金、镀钛、镀黑铬等等。按镀层装饰技术可分 为电镀、化学镀、真空镀、气象镀等。
1.镜圈尺寸:单数为33～59mm，双数为34～60mm 2.鼻梁尺寸:单数为13～21mm，双数为14～22mm 3.镜腿尺寸:单数为125～155mm,双数为126～156mm
镜圈尺寸的测量方法
方框法 在左右镜圈的内缘或左右镜圈的外缘，分别
作两个外切矩形（红线部分） 用每一侧的外切矩形的长代表镜圈尺寸 左右两外切矩形间的距离代表鼻梁尺寸
眼镜架商品知识.ppt
金属材料
铑
一种珍贵的稀有金属元素 呈白色，具有特殊的强度 在金属元素中相当于钻石在宝石中的地位 铑的硬度随着厚度层增加而增加 铑不会被一般的酸及某些含有溴及氯混合的酸所腐
蚀 铑能抗海上空气及工业所产生的气体 涂层厚度至少必须为0.25毫微米(um)，但须不超过
0.5毫微米，以保持足够的柔软性 铑的电镀非常适合于高品质的眼镜架
眼镜架的结构
鼻托：接触鼻部的衬垫，支持并稳定镜架，使之不滑脱、不晃 动
鼻托包括托叶、托叶梗和托叶箱
桩头：镜圈与镜脚的连接处 镜脚：通过桩头连接于两镜圈或镜片的颞侧 辅助结构，例如脚套、铰链、锁紧块、螺丝等
二、眼镜架材料
制作镜架的材料要求
质轻、坚韧度好、牢固耐用、易加工但不易变形 对皮肤无刺激，也不易被皮肤的酸性分泌物侵蚀
金属材料
钌
一种新的贵重金属物质 象征着高贵、时髦和高品质 深灰色单一系列的颜色 具有均匀完美和非常不同于瓷漆或相似产品的外观 镜框在镀钌有决定性的抗腐蚀能力
非金属材料
天然材料 人造材料
天然非金属材料
角质
系牛等动物的角 现在已不使用 市场上的“角框眼镜”可能采用塑料制成的
天然非金属材料
无框架
镜架没有镜圈 ，只有金属鼻梁和金属镜脚 镜片与鼻梁和镜脚是直接由螺丝紧固连接 要在镜片上打孔 更加轻巧、别致 但强度稍差
无框架
镜架种类
组合架
前框处有两组镜片 其中一组可上翻 通常为户内户外两用
组合架
镜架种类
折叠架
镜架可以折成四折或六折 多为阅读镜
折叠架
人造非金属材料
指塑料合成材料 热塑性(热软化)塑料
即可反复加热、再成形 镜架用此类材料易于对镜框及镜脚进行整形
眼镜架常识
架中属中高档产品。从20世纪80年代初开始应 用于眼镜架行业。 初期钛制镜架以加工钛为主，为了提高加工 钛的强度、弹性、焊接性等其他加工性能，加 入了铝、钒、锆等其他元素，形成了钛合金。 ①目前市场上的钛金属镜架主要可分为纯钛、β 钛合金、记忆金属镜架。 纯钛是指钛的成分达到99%以上，国际上纯钛镜架的
方框法和基准线法测量的比较： 根据上述两种度量的定义，镜架用这两种测 量方法得出的测量结果有所不同，方框法测出 的镜框尺寸往往更大，鼻梁则稍短，除非镜架 形状完全对称。 例如：两个镜架镜框尺寸都是56mm，但基准线 法中片形比方框法的要大。这是因为镜架沿基 准线测量时，镜架在基准线上下都可能突出， 因而方框法标记时镜片比基准线法中要大。
（1）醋酸纤维（热塑性）
由醋酸纤维素、可塑剂、着色剂、安定剂和润滑剂 等合成。有板材和注塑架两种。特性：密度1.28— 1.32，难燃烧，在紫外照射下不易变色。透明性、光 泽性、着色性、吸收性、尺寸稳定性、加工成型性和 耐冲击性良好；复原性略小。
（2）丙酸纤维（热塑性）
由丙酸纤维素添加少量可塑剂、着色剂和安定剂等 合成。注塑架、进口塑料架较多。特性：密度1.22，难 燃烧、不易变色，耐气温、耐冲压性、自身柔软性、 尺寸稳定性、加工成型性良好。
三.眼镜架规格尺寸的表示方法
一般，眼镜架规格尺寸的表示方法采用方框 法或基准线法两种形式。 1.方框法： 是指在镜圈内缘（亦可用左眼镜片或右眼镜片 的外形来表示）的水平方向和垂直方向的最外 缘处分别作水平和垂直方向的切线，由水平和 垂直切线所围成的方框，称为方框法。 （1）镜圈尺寸：左右眼镜片在水平方向的最大 尺寸。
四.眼镜架材料
材料的特性： 1.具有良好的化学稳定性 2.具有良好的机械性能：如硬度、弹性、 强度等。 3.具有良好的加工性能：如切割、焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
眼镜架的结构说明
以一副普通的金属全框眼镜为例，其部件包括以下部分：
镜圈（镜框）：镜片的装配位置，用金属丝，尼龙丝及螺丝，凭借着沟槽或钻孔来固定镜片，它影响到镜片的切割和眼镜的外形。
其水平大小以水平内径最大距离计。
镜腿：挂在两耳上（与脚套一起），固定镜身的曲杆。
其尺寸是从铰链中心至镜腿末端的扩展长度。
鼻梁：连接两个镜圈或直接与镜片固定连接。
鼻梁有直接置于鼻子上，也有通过托叶支撑于鼻子。
其尺寸为两镜圈之间的最短距离。
鼻托：左右各一片用在两鼻侧以支撑镜架。
分为活动和固定两类。
铰链：用来连接镜框和镜腿，戴时张开，不戴时合扰以便于保存。
桩头：镜圈和镜腿的连接部位，用于连接镜圈和镜腿。
脚套：装配在镜腿末端，作用是舒适配戴。
鼻托支架：连接鼻托和镜框。
作用是支撑鼻托并便于调整。
镜圈锁紧块：连接在镜圈端点处，用螺丝连接，以固定镜片。
撑片：又称衬片，安装在左右镜圈内，起到支撑镜圈和美观的作用。
镜架尺寸参数说明：
镜架规格尺寸用镜圈、鼻梁、镜腿三个组成部分的参数表示。
如52-18-138-25的分别代表镜圈宽度、鼻梁尺寸、镜腿尺寸、镜框高度：。
