楼宇自控系统BA调试和验收的流程
楼控调试方法与步骤
3) 断开 DDC 盘内电源开关，安装控制器模块，将 DDC 盘内电源开关闭合。检查模块 指示灯是否指示正常。
XL50 程序下载过程 A：控制程序的编译：
在进行程序编译和下载之前，确保该控制器中所有 PLANT 的物理点、参数点， 控制策略，控制逻辑和物理点端子排列等编程工作均已经完成且完全符合实际情况。 B：控制器的设置 1) 将串行通讯线插入控制器模块的通讯接口。然后在 CARE 程序界面上选择
传感器是否同保护套管或安装支架发生短路。检查第三方设备是否通过接口提供 了低阻抗负载到控制器的 I/O 端。 3) 为毫安输入信号安装 500 欧姆电阻。 通电： 1) 将 DDC 盘内电源开关置于“断开”位置。此时将主电源从机电配电盘送入 DDC 箱。 2) 闭合 DDC 盘内电源开关，检查供电电源电压和各变压器输出电压。
Upload/Download 图标,CARE 将模拟 XI582 的操作界面。 2) 首先拔掉 I/O 端子块（最大的端子块），将 XL50 通电，按一下 I/O 端子块下的复
位按钮将 CPU 复位。此时将显示： HONEYWELL XL50
3) 点击回车键，将显示：
NEXT
DATE
: DD.MM.YYYY
TIME
: HH:MM
CONTR. NR. : 1
BAUD RATE C-BUS : 9600
BAUD RATE MMI: 9600
NEXT
4) 在上述显示中的“NEXT”应处于黑底白字的反转模式。这表明了光标的当前位 置，使用向上箭头键移动光标至“CON.NR.1”位置、此时数字“1”处于黑底白字 的反转显示模式。按回车键，数字“1”由反转显示模式变为闪动模式。
在进行程序编译和下载之前，确保该控制器中所有 PLANT 的物理点、参数点， 控制策略，控制逻辑和物理点端子排列等编程工作均已经完成且完全符合实际情况。 1) 从 CARE 的最上层菜单中选择“Database”♥“Select”项，打开要做下载的项目
BA调试方案
楼宇自控系统调试方案概述以下内容详细叙述了按照各受控设备与系统最优化解决方案和Honeywell技术资料对相关设备与系统所做检查和调试的步骤，以保证各受控设备与系统的运行符合设计要求。
在编制软件应用程序过程中，可利用Honeywell提供的仿真调试工具软件“Live CARE”对软件程序的开关逻辑和控制策略进行“模拟”测试，这是非常重要的一步，可以快速检查程序中存在的问题，减少现场软件调试的工作量。
但软件仿真调试并不能替代在现场进行的在线调试。
必须在现场具备调试条件的情况下,用中央电脑或手操器对监控设备及开关逻辑、控制策略进行在线调试。
当对受控设备与系统进行了完整的测试和调试后，必须作好趋势报告以记录各参数变化过程，从而确保控制回路调试正确，并向设备与系统的服务区域提供稳定的输出参数特性。
DDC控制器供电检测供电之前1. 对DDC盘内所有电缆和端子排进行目视检查，以修正显著的损坏或不正确安装。
2. 确认设备安装严格遵守了设备安装手册以及国家相关电气安装规范要求，施工完毕，并且通过有关部门例如监理公司的验收。
3. 检查所有接线端子，以排除外来电压。
注意1.在控制器模块安装前完成底座安装和现场接线。
2.确保控制器屏蔽接地连接的完整性。
现场不正确接线的检查使用万用电表将量程设为高于220V的交流电压档位，检查接地脚与所有AI、AO、DI、DO间的交流电压。
若发现有220V交流电压存在，查找根源，修正接线。
接地不良测试1. 将仪表量程设在0～20K（量程选择视万用表型号而定）电阻档。
2. 测量接地脚与所有AI、AO、DI、DO接线端间的电阻。
3. 任何低于10K欧姆的测量都表明存在接地不良。
检查敷线中是否有割、划破口，传感器是否同保护套管或安装支架发生短路。
检查第三方设备是否通过接口提供了低阻抗负载到控制器的I/O端。
4. 为4～20mA输入信号安装500欧姆电阻。
5. 按I/O模块表设置模块地址并安装模块。

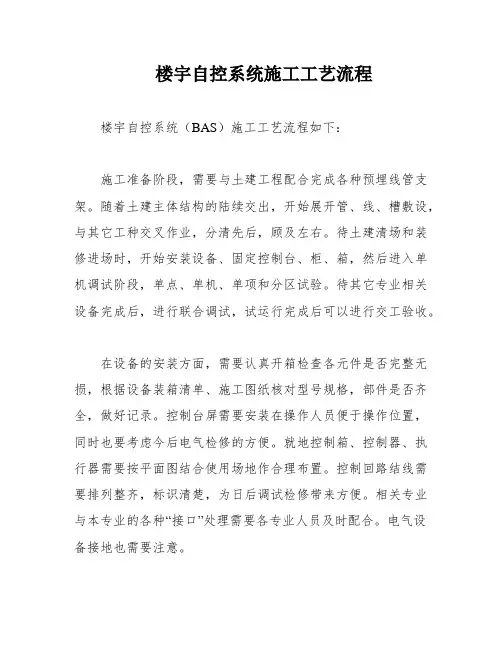

楼宇自控系统施工工艺流程
楼宇自控系统施工工艺流程楼宇自控系统（BAS）施工工艺流程如下：施工准备阶段，需要与土建工程配合完成各种预埋线管支架。
随着土建主体结构的陆续交出，开始展开管、线、槽敷设，与其它工种交叉作业，分清先后，顾及左右。
待土建清场和装修进场时，开始安装设备、固定控制台、柜、箱，然后进入单机调试阶段，单点、单机、单项和分区试验。
待其它专业相关设备完成后，进行联合调试，试运行完成后可以进行交工验收。
在设备的安装方面，需要认真开箱检查各元件是否完整无损，根据设备装箱清单、施工图纸核对型号规格，部件是否齐全，做好记录。
控制台屏需要安装在操作人员便于操作位置，同时也要考虑今后电气检修的方便。
就地控制箱、控制器、执行器需要按平面图结合使用场地作合理布置。
控制回路结线需要排列整齐，标识清楚，为日后调试检修带来方便。
相关专业与本专业的各种“接口”处理需要各专业人员及时配合。
电气设备接地也需要注意。
DDC箱的安装需要注意以下几点：1.1 DDC箱运到现场后需要认真开箱检查DDC箱内的控制器、模块等元器件是否完整无损，根据设备装箱清单、施工图纸核对型号规格，部件是否齐全，做好记录。
1.2 DDC箱的安装需要按照以下步骤进行：管与箱连接配合土建预埋箱体DDC箱安装弹线定位安装盘面与结线装盖板绝缘测量1.3 DDC箱安装应牢固，高度尽量与就近的低压控制柜一致，垂直偏差度应不大于1.5mm，柜面标示完整清晰，漆面如有脱落应在验收前予以补漆。
柜内控制器、模块等需要安装牢固，端子配线正确，接触紧密，各种零件不得脱落或碰坏。
DDC箱定位需要合理（省料、方便维修、不与其它专业冲突），安装牢固端正，其垂直偏差不应大于1.5mm。
固定方法按施工现场条件而定，宜采用预置膨胀螺钉。
安装的具体位置应综合考虑周围环境的美观、操作的方便与屏蔽效果。
箱体开孔需要合适，切口整齐。
暗配DDC箱箱盖需要紧贴墙面；零线经汇流排连接；无校接现象；油漆完整；箱内外清洁；箱面标牌正确；箱盖开关灵活；器件、回路编号齐全；端子排接线整齐；PE线安装明显牢固。
楼宇自控系统(BAS)通用施工调试方案
与实际相符。 按产品说明书的要求检查传感器的内外部连接线是否正确。 根据现场实际情况，按产品说明书的输入量程范围，接入模拟输 入信号后在传感器端或DDC上检测其输出信号，并经计算确认 是否与实际值相符。
√
浸入式温度传感器：带完整的浸入套管，测试范围为0-
+100℃。测量误差1%
√ 湿度传传感器：为电容式，提供电压输出，传感器不需要用屏
蔽线，测量范围为0%-100%RH。测量误差：3%RH（40%-60%RH）
5%RH（20%-90%RH）
√ 空气压差传感器：固定式，皮托管原理测量原理。测量误差：
5%
数字量输入测试 信号电平的检查 干接点输入：按设备说明书和设计要求检测其逻辑值。 动作实验：按信号要求，用程序方式或手动方式对全部测点进行 测试，并将测点值记录。 特殊功能检查：按工程规定的功能进行检查，如数字量信号输 入、正常、报警、线路、开路、线路短路的检测等。
数字量输出测试： 信号电平的检查 继电器开关量的输出ON/OFF，按设备说明书和设计要求检测其 输出的电平、电流范围和允许工作容量。 输出电压或电流开关特性检测，其电压或电流输出，符合设备使 用书和设计要求。 动作实验 用手动方式或程序方式测试全部数字量输出，并记录其测试数 值；观察受控设备的电器控制开关工作状态是否正常。 特殊功能检查 按工程对应的功能进行检查，按设计要求进行三态和简写控制等 的检查。
六．楼宇自控系统达到目标 10
1. 创造舒适环境 10 2. 降低运营能耗 10 3. 保障设备安全 11 4. 实现物业管理现代化 11 5. 为系统集成奠定基础 11
楼控BA设备调试及优化方法
楼控BA设备调试及优化方法1. 背景楼控BA（Building Automation）设备是用于实现楼宇自动化管理的重要设备，它可以监测和控制楼宇内各种设备和系统，包括照明、空调、安防等。
为了确保楼控BA设备能够正常运行并发挥最佳性能，需要进行调试和优化。
2. 楼控BA设备调试方法2.1. 硬件调试在进行楼控BA设备的硬件调试时，需要按照以下步骤进行操作：1. 确认设备的供电情况，检查是否连接稳定并输出正确的电压；2. 检查设备的通信接口，确保与其他设备的连接正常；3. 检查设备的传感器和执行器，确保其工作正常；4. 测试设备的各项功能，包括输入输出、通信、控制等；5. 跟踪设备的运行日志，查找并解决可能的故障。
2.2. 软件调试在进行楼控BA设备的软件调试时，需要遵循以下步骤：1. 确认设备的操作系统和软件版本，确保其与其他设备兼容；2. 检查设备的网络设置，确保连接正常并能够与其他设备通信；3. 配置设备的参数和功能，根据实际需求进行调整；4. 测试设备的控制逻辑和算法，确保其能够准确地响应输入和执行相应的控制操作；5. 跟踪设备的运行日志，查找并解决可能的问题。
3. 楼控BA设备优化方法3.1. 能源管理优化楼控BA设备在实际使用中能够优化能源管理，降低能耗，具体优化方法包括：1. 设置合理的定时开关机策略，避免能耗浪费；2. 根据楼宇内部环境和人员活动情况，智能调整空调和照明的温度和亮度；3. 使用节能设备和技术，如LED照明和能耗监测系统。
3.2. 故障监测和维护优化为了确保楼控BA设备的稳定运行，需要进行故障监测和维护优化，具体方法包括：1. 定期检查设备的各项功能，包括通信、传感器和执行器；2. 定期清洁和保养设备，确保其正常工作；3. 设立设备故障报警系统，及时发现和解决问题；4. 定期更新设备的软件和硬件，以提高系统的稳定性和性能。
4. 结论楼控BA设备的调试和优化对于确保其正常运行和发挥最佳性能至关重要。
楼宇自控施工调试方案
4）空调机组、新风机组：强电控制柜每个回路需预留运行状态、故 障报警、手自动状态3组无源干接点，自动下DDC启停控制的干接点并需 提供强电控制柜二次回路控制原理图。如若有变频控制还需提供变频调节 输入输出的接点。机组配备风阀的需提前确认相关风门位置是否预留了安 装风阀的手操杆，机组配备水阀的需提前确认水阀执行器控制类型，开关 量还是模拟量，以及信号类型。 5）冷热源：强电控制柜每个泵回路需预留运行状态、故障报警、手 自动状态3组无源干接点，自动下DDC启停控制的干接点并需提供强电控 制柜二次回路控制原理图，提前提出以后需要焊接在水管上的传感器接头 的事情。 6）接口：冷热源、电梯、智能照明、风机盘管等等配有接口的设备， 需提前接触厂家，确认出接口协议类型、走线方式，接口位置，能否实现 BA的接入。
6、DDC上电，观察各指示灯指示是否正常。 7、写入DDC程序。 8、上位机程序安装，编辑图形化界面，连接各I/O点和软件点。 9、各通讯接口测试，协议提供的各项参数测试。 10、系统联合调试和各I/O点功能测试。 11、系统试运行。
3.4.6.电磁流量计的安装 （1）电磁流量计应避免安装在有较强的交直流磁场或有剧烈振动的场 所。 （2）流量计、被测介质及工艺管道三者之间应该连成等电位，并应接 地。 （3）电磁流量计应设置在流量调节阀的上游，流量计的上游应有一定 的直管段，长度为L＝10D(D-管径)，下游段应有L＝4-5D的直管段。 （4）在垂直的工艺管道安装时，液体流向自下而上，以保证导管内充 满被测液体或不致产生气泡；水平安装时必须使电极处在水平方向， 以保证测量精度。
3阶段：DDC控制箱、传感器安装
3.1 管线制作前空箱壳即可进入现场，DDC控制箱箱壳提前统计好尺 寸及数量、室外的需配备室外防雨控制箱，根据项目进度及时做好箱 壳送至现场，结合现场实际与施工图纸，优化DDC控制箱的安装位置， 以方便管线施工及对环境的要求。若有变频器，DDC控制箱需远离变频 器5米以上。 3.2 机组及设备上的传感器及时安装，特别吊顶机组以及其它与装饰 进度较快的区域有交集的部分需提前做好传感器的安装以及管线的铺 设与传感器的接线。安装传感器需确定好正确的位置、正确的安装方 式；空调机组需正确判断送风、新风、回风的关系； 3.3 冷源部分需知道暖通的进度，管路焊接过程需寻求暖通帮助，正 确判断出供回水管路的基础上请暖通相关人员帮忙焊接好管路传感器 的接头配合共同安装。
BA楼宇自控调试方案
XXXXXXX楼宇自控系统调试方案XXXXXXX 楼宇自控系统的监控范围为：建筑内的5台空调机组、7台新风机组；冷水系统中的2台冷水机组、3台冷冻水泵、3 台冷却水泵、3台冷却塔风机、给水系统中的2台高区给水泵、2台低区给水泵及相应高低位水箱；排水系统中6个污水坑中的12台排污泵，公共区域照明、泛光照明、航空障碍照明共15 2回路；低压变配电系统的相关设备实现控制与监视；5台直梯的运行状态和6台扶梯的运行状态监视。
调试前应具备条件:楼宇控制系统的调试分为模拟调试阶段和系统联调阶段，单体调试应在楼控设备安装完毕后进行，楼控设备安装应在现场具备安装条件的前提下进行，其条件包括各工艺设备已经安装完毕，工艺管线安装完毕，各设备机房或泵房已清扫、封闭达到其室内卫生条件等。
楼控系统联调应在楼宇自控系统所涉及的各系统设备完成安装调试，并可正常运行后进行。
且各设备的控制回路应正确提供给楼宇自控系统所需的控制点和状态点及各相关接口，且在楼控系统联调时应有各工艺设备的专业技术人员予以配合。
人员需求：技术部调试人员2名项目部技术工人1名（要求该人员熟悉楼宇自控系统的调试前准备:所有管线敷设, 设备安装接线）设备需求：笔记本电脑1台，万用表1块，综合信号发生仪1台压力信号源1台，对讲机1对，组合工具等。
校验各控制器电源电压为AC220V。
2、检查各控制器网络接线，AC24V电源接线。
检查各控制器各点接线。
4、检查各现场设备的接线。
建立中央工作站控制软件数据库。
模拟调试:一、单体一次元件测试:1、调节阀门的调试:检查调节阀门执行器的接线应正确无误。
手动使阀门全开全关一次，阀门及执行器全行程内应动作平滑，无阻塞现象。
脱开控制器（DDC）处的端子接线，在该处送入执行器所需AC24V电源。
在信号输入端分别按5点送入0-10V直流电压，即OV25V,5V,7.5V,1OV。
执行器带动阀门应动作准确，即相应使阀门位于全关，开启25%, 50%, 75%,全开。
楼宇自控系统调试方案
上海卢湾110 工程楼宇自控系统调试方案西门子楼宇科技工程搂宇自控系统〔BAS〕调试方案鉴于上海卢湾110 工程的建筑特点以及建筑物功能的特别性，BAS 运行是否良好，将直接影响到整个楼宇系统的运行和使用。
BAS 调试是否顺当，对于整个楼宇系统是否正常运行起着打算性的作用。
明显调试在整个工程中是一个格外重要的环节。
BAS 调试方案大致如下：一．预备工作及调试条件1.受BAS 监控的设备必需先手动调试通过。
2.各设备机房必需有充分的照明和电源3.各家机电设备厂家必需有人协作4.BA 中心必需装修完整，清扫干净，必需有足够的照明和电源5.调试工具：A.手提电脑一台(Windows 2023 or Windows 98)B.对讲机两副C.万用表两只D.电工工具两套等等二．调试步骤1.单机调试：即每一台DDC 箱逐一调试。
例如：调试MEC-1（1）先复查整个DDC 箱以及未端设备，接线准确无误后，DDC 通电，通电正常后，给DDC 装程序。
（2）空调机电气掌握箱，冷热水调整阀等都移到手动档，手动启动正常，再移到自动档。
（3）在DDC 里面，人为的给几个温度参数，冷热水调整阀能依据程序运行。
参数取消，运行停顿；给它参数，能正常运行。
这就证明调整阀能自动运行，调试成功。
（4）空调自动启停。
例如，需要空调机按时启停，一般上午8：00 开，晚上18：00 关，在DDC 箱里设置这个参数以后，人为的让程序里时钟走到8：00，空调机能自动启动；同样让时钟走到18：00，空调机能自动停机，证明空调机能自动启停。
这一项调试完毕。
（5）其它输入信号，如报警信号、状态信号等，只能在计算机上显示，不作过多的调试。
2.支线调试。
在单机调试的根底上，把手提电脑插在MBC 箱上，这个MBC 所管辖的Lan Device 以及MBC 本身直接掌握的未端设备的运行状况，都能在手提电脑里显示出来，并能直接掌握。
这条支网就算正常运行。
3.总网调试。
BA系统调试方案
楼宇自控系统调试方案1 概述山于楼宇暖通控制系统的调试是一项系统工作，因此编制一套行之有效的调试方案是十分必要的。
调试方案既要规定调试的方法，调试的步骤，调试单位的分工，还要明确各项设计参数，检测指标的检测方法和校定方法等一系列丄艺措施。
调试方案要针对系统调试当中的重点，难点给予充分的介绍，该部分内容应得到设il•和相关技术部门的认可，并对工程技术文件的相关条款予以响应。
为了更加快捷合理地完成整个楼子自控系统，楼宇自控系统的安装、接线、调试需流水作业，即当部分楼完成安装、接线工作后，就开始调试工作。
但在调试之前需确认以下条件是否具备:冷源是否已正常供应热源是否已正常供应单台的空调机组是否已可正常运行电加热器是否已可正常运行DDC、空调机组、电加热器电源是否正常供应调试区域的门钥匙是否有楼宇自控系统按如下基本步骤调试:数据库制作DDC调试（上电及点地址基本设置等）单点调试空调机组系统调试联网调试2 调试准备工作A、对线路的敷设、传感器等设备.仪表安装进行检査（谁施工谁检査），对可能对系统造成大影响的隐患予以及时排除，对有可能对测试数据、控制效果产生影响的因素及时分析解决，山于其他施工单位造成的，请总包责成相关施工单位解决。
B、施工单位应对需要设置的各项参数、指标进行复验，对机电部门提供的各项测试及实验数据进行核对，有条件的可进行复测。
C、与机电单位联合编制调试计划，或根据机电单位提供的调试计划和调试报告安排好自己的调试工作，对于涉及到®要设备及具有一定危险性的设备的调试工作, 要请机电单位配合专业操作人员到场协助调试，并请相关监管单位给予指导监督。
楼宇控制系统本体调试包括DDC连线，控制点程序的加载，基本软件编程、组态、系统各单元的逻辑与地址的设定基本完成，包括图形制作、网络各结点的名称、地址与代号等网络开通。
该部分工作山负责本系统的施工单位自行完成数据库制作当每幢楼的Panel List确定，根据该Panel List,就可以进行数据库制作，而不必等调试时在现场制作，以减少现场调试工作量。
BA楼宇自控调试方案
BA楼宇自控调试方案引言：BA（Building Automation，楼宇自控）是指利用先进的信息技术及自动化设备，对楼宇内的照明、空调、电梯、暖通、安防等各系统进行集中控制和管理的技术。
在楼宇运行中，BA系统的调试是非常重要的一环。
本文将提出一个基于典型应用场景的BA楼宇自控调试方案，并详细阐述方案的实施步骤和注意事项。
一、调试前准备阶段：1.确定调试目标：明确需要调试的楼宇系统，如照明系统、空调系统、电梯系统等，并针对每个系统制定调试目标，如提高照明系统的能效、优化空调系统的控制策略等。
2.确定调试工具：根据调试目标，选择合适的调试工具，如照明系统的照度仪、温湿度记录仪等。
3.检查设备运行状态：在开始调试之前，要确保楼宇内各系统设备的正常运行，如检查电源供应是否正常、设备是否处于待机状态等。
二、调试步骤：1.照明系统调试：a.确保灯具和照明控制器的连接正确；b.使用照度仪对各区域的照度进行测量，根据测量结果调整灯具的亮度；c.根据楼宇的使用场景，调整照度传感器的灵敏度；d.针对特定区域，通过调整照度传感器的位置，进一步优化照度控制效果。
2.空调系统调试：a.确认空调设备的正常运行状态，包括冷却剂是否充足、温度传感器的准确性等；b.根据楼宇的使用情况和需求，制定合适的温度设定值；c.通过调整温度传感器的位置，确保温度的准确性；d.观察空调设备的运行情况，如风速、制冷/制热效果等，根据实际情况调整控制策略。
3.电梯系统调试：a.确认电梯设备的功能是否正常，包括开关按钮、故障报警系统等；b.检查电梯的运行速度和准确性，根据实际需求调整控制系统参数；c.检查电梯的载重能力，根据实际需求调整参数；d.测试电梯的故障报警系统，确保在紧急情况下能够及时发出警报。
4.暖通系统调试：a.检查暖通设备的正常运行状态，如温湿度传感器的准确性、风机的运行状态等；b.根据楼宇的使用情况，制定合适的温湿度设定值；c.观察暖通设备的运行情况，如风速、温湿度的稳定性等，根据实际情况调整控制策略。
楼宇自控系统验收规范
楼宇自控系统验收规范随着科技的不断发展，楼宇自控系统在各行各业中得到了广泛应用，并且对于楼宇的管理起到了至关重要的作用。
楼宇自控系统验收是确保系统正常运行的重要环节，下面将介绍楼宇自控系统验收规范。
一、验收前准备工作在进行楼宇自控系统验收前，需要做好以下准备工作：1. 确定验收标准：制定楼宇自控系统验收标准，明确技术指标和性能要求。
2. 完善系统配置：确认系统所需硬件、软件等配置是否满足要求，确保系统能够正常运行。
3. 验收方案制定：制定详细的验收方案，包括验收的内容、时间、地点等。
二、验收内容楼宇自控系统验收内容主要包括以下几个方面：1. 硬件设备验收：对楼宇自控系统所需的硬件设备进行检查，确保设备完好无损，并与合同约定的配置一致。
2. 软件功能验收：对楼宇自控系统的软件功能进行测试，检查系统是否满足预期的功能要求，如温度控制、照明控制等。
3. 系统性能验收：对楼宇自控系统的性能进行测试，包括系统的稳定性、响应速度等指标的检测，确保系统具备良好的性能。
4. 通信网络验收：对楼宇自控系统的通信网络进行测试，检查网络连接是否畅通，确保各个设备之间能够正常通信。
5. 安全性验收：对楼宇自控系统的安全性进行检查，包括系统的防护措施是否到位，是否存在潜在的安全隐患。
三、验收方法楼宇自控系统验收可以采用以下方法进行：1. 现场测试：对于硬件设备和系统功能，可以进行现场测试，通过模拟实际操作场景来检验系统的可用性和稳定性。
2. 抽样检查：对于大规模系统中的设备和功能，可以采用抽样检查的方法，检验抽取样本的设备和功能是否符合要求。
3. 技术参数检测：对于技术参数明确的设备和系统功能，可以通过仪器和设备对其进行检测，确保其性能达到标准要求。
4. 文件查验：对于系统的配置文件、操作手册等文档，进行查阅和审核，确保其与实际系统一致，并且满足验收标准。
四、验收报告完成楼宇自控系统验收后，需要编写一份详细的验收报告，包括以下内容：1. 验收结果：明确楼宇自控系统的验收结果，包括合格、不合格等。
楼宇自动控制系统调试流程概述
楼宇自动控制系统调试流程概述楼宇自动控制系统是一个边沿性交叉性的控制系统，涉及计算机技术、自动控制、通讯技术、建筑技术等，并且有越来越多的新技术在智能楼宇中应用，通过楼宇自动控制系统，采用先进的计算机控制技术，管理软件和节能系统程序，使建筑物机电或建筑群内的设备有条不紊、综合协调、科学地运行，从而达到有效地保证建筑物内有舒适的工作环境、实现节能、节省维护管理工作量和运行费用的目的。
本文对该系统调试流程进行简述。
一、程序编制确认控制逻辑；备便DDC单点程序并添加联动逻辑；编写数据库；根据数据库绘制图形界面。
二、现场调试2.1确认调试前置条件现场设备及控制箱安装接线完成且校核无误被监控设备本地手动控制运行正常具备稳定的正式单AC220V50H电源，按国家标准进行接地NCU箱体已挂墙NCU配件及有关电脑设备已于控制中心架设完成第一、二层网络传输线已返回控制中心第一、二层网络传输线无开路、短路及接地等线路故障2.2调试总流程单点调试——系统联调——图形界面调试2.3控制中心设备调试确认调试环境：控制中心已经装修完成，具备使用条件，总线接线已经完成，并测试贯通，室内干燥无扬尘。
调试流程：初始化网络控制器NCE，分配对应IP地址上位机，工作站及网络控制器NCE与网关接入同一局域网初始化网关设备，下载程序FC总线及对应网管通讯线接入局域网或按对应协议接入网关模块配置工作站及上位机，搜索点位，将DDC以及网关转换协议后的点位搜索并添加至对应NCE中编制在线数据库以及离线数据库插入图形界面文件2.4单点调试及逻辑测试2.4.1调试流程（一）确认调试前置条件（1）BAS系统的全部受控设备包括但不限于现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求。
（2）BAS系统的受控设备及其自身的系统安装完毕，而且单体或自身系统的调试结束；同时其设备或系统的测试数据满足自身系统的工艺要求，例如空调系统中的冷水机组单机运行正常，且其冷量和冷冻水的进出口压力、进出口水温等满足空调系统的设计要求。
楼宇自控系统(BAS)调试步骤和注意事项
控制器联网
如果在扫描设备的时只扫描到BCM模块，其他DDC都没有扫描到，或者只扫描到部分， 则要做以下检查：
➢ 查看BCM端通讯线正负极是否有接反。 ➢ 询问现场施工人员BA系统通讯线是否经过检查，确认无误。 ➢ 末端设备终端电阻是否已经并接完毕。 ➢ 检查各DDC通讯线接线，确认无误。 ➢ 检查DDC地址拨码是否有重复，是否没有拨到位。 ➢ 检查DDC供电电压是否稳定，DDC接线端是否有存在短路。 ➢ 如果以上检查都正确，则需要采用各个击破的方法。先扫描最近的DDC控制器，
控制器加电检测步骤
• 通讯线接线正负极必须统一。如果反接则所有控制器都会无 法联网。如果是末端设备需在通讯端子上并接250ohm 1/4W电阻。
• 控制器端子和端子排接线必须符合规范和设计要求，线缆铜 芯不可裸露在外以免引起短路。
• 箱体内所有接线都必须有相对应的标记，改动的位置须做好 修改记录。以方便日后查找。
控制器加电检测步骤
通电： • 将DDC箱体内熔断器开关置于“断开”位置。将空开置于
“打开”位置。 • 检查供电和变压器电压是否正常。可用万用表测量变压器输
出电压是否为24VAC。 • 闭合DDC箱体内熔断器开关。检查DDC是否工作正常，工
作灯是否正常闪烁。如发现灯不闪烁或者闪烁几下后熄灭， 则有可能电源短路，BO输出端短路。必须立即切断电源， 并检查无误后再上电。
修正不正确或者错误的接线。 • 确认检查所有设备的安装已按安装手册详细步骤
安装完毕。 • 检查接线端子，以排除外来电压。
控制器加电检测步骤
楼宇自控(BA系统)施工工艺要求与规范下载
楼宇自控(BA系统)施工工艺要求与规范1. 安装要求1.1 楼宇自控(BA系统)施工前的准备工作- 确定施工时间和地点，通知相关单位和人员。
- 清理施工现场，确保安全。
- 确定施工所需的设备、材料和工具，并进行采购。
1.2 施工现场要求- 施工现场需满足安全、整洁、通风的要求。
- 控制施工人员流动，确保施工的连贯性。
1.3 施工人员要求- 施工人员需具备相关专业知识和经验。
- 严格遵守施工安全规范，做好个人防护措施。
2. 施工流程2.1 安装设备和设施- 根据设计要求，安装楼宇自控设备和相关设施。
- 进行设备的调试和连接。
2.2 安装控制系统软件- 安装并配置楼宇自控(BA系统)软件。
- 进行系统的调试和测试。
2.3 进行系统联调- 对楼宇自控(BA系统)进行与其他设备和系统的联调。
- 测试系统的稳定性和可靠性。
3. 施工验收和完工3.1 施工验收- 对楼宇自控(BA系统)进行功能测试和性能评估。
- 检查施工质量和符合性。
3.2 完工文件- 准备施工完工报告，记录施工过程和结果。
- 归档相关资料和文件。
4. 附件本文档涉及的附件包括：- 楼宇自控(BA系统)施工图纸- 设备清单和材料清单- 施工进度表和质量检查记录5. 法律名词及注释本文所涉及的法律名词及注释如下：- 施工工艺要求：指施工过程中需要遵守的技术规范和操作规程。
- 安全规范：指施工现场应遵守的安全要求，包括人员防护、设备安全等方面的规定。
- 施工完工报告：指施工完成后准备的报告，记录施工过程和结果，作为施工验收的依据。
----------------------------------------------1. 准备工作1.1 确定施工时间和地点- 与相关单位和人员协商，确定施工时间和地点。
- 确保施工期间不会对正常运营造成影响。
1.2 清理施工现场- 清理施工现场，清除杂物，保持整洁。
- 检查施工现场的安全隐患，并采取相应措施进行处理。
楼宇自控调试流程
楼宇自控调试流程1 、系统调试系统调试分为以下三个阶段：1.1 安装认可及连线校线阶段a）调试条件：所有设备已安装完毕，所有管线也敷设完成。
b）调试步骤：检查所有设备是否安装合格。
检查校对线路的正确性，确认安装合格后开始下一步调试。
1.2单机调试阶段：a）调试条件：所有被调设备已经经过设备供货厂家调试验收合格后。
重要设备（如：冷水机组、水泵、专用空调等）需在厂家及业主代表同时在现场的情况下进行调试。
设备厂家提供设备已由安装单位安装结束并由设备厂家确认安装无误后。
b）调试步骤：在业主代表陪同下对单台被控对象进行逐点调试，并填写调试报告。
调试合格后由业主代表签字验收。
1.3系统联调阶段：a）调试条件：单台设备调试已经通过，并由业主验收上位工作站已具备工作条件，通讯线已敷设到位。
b）现场新风机组控制开关放置自动位置，用楼宇自控启动各楼层新风机组，机组启动后测试温度、湿度及风量，以上测试数据满足设计要求为合格。
C）调试步骤测试通讯网络工作正常。
测试上位操作站操作功能正常。
以上调试通过后，由业主代表在调试通过后48小时内组织签字验收。
一、空调系统单体设备的调试1. 新风机单体设备调试：a) 检查新风机控制柜的全部电气元器件有无损坏，内部与外部接线正确无误，严防强电电源串入DDC，如需24VAC应确认接线正确，无短路故障。
b) 按监控点数表要求，检查装新风机上的温湿度传感器、电动阀、风阀、压差开关等设备的位置和接线是否正确。
c) 新风机在非BAS受控状态下已运行正常。
d) 确认DDC控制器安装位置正确。
e) 确认DDC送电并接通主电源开关，观察DDC控制器和各元件状态是否正常。
f) 用笔记本电脑或手提检测器按附表记录所有模拟量输入点送风温度和风压的量值，并核对其数值是否正确。
记录所有开关量输入点（风压开关、防冻开关和压差开关等）工作状态是否正常。
强制所有开关量输出点开与关、输出信号，确认相关的电动阀（冷热水调节阀）的工作是否正常与位置调节是否跟随变化。
BA楼宇智控系统调试方案
BA楼宇自控系统调试方案BA系统调试工作是楼宇自控系统工程的重要组成部分，调试质量优劣直接关系到系统功能的实现。
所以合理的调试流程安排，正确的质量控制手段，是保证系统正常运行，完成设计功能的必要条件。
鉴于该黄埔A广场中心项目BAS系统的重要性，及其特殊性，公司特制定如下项目调试计划，派遣有专业经验的工程技术人员进行施工督导及安装调试，以确保工程质量优质可靠。
我们考虑的楼宇自控系统的系统调试流程主要包括下面内容。
（一）调试前期准备工作（二）现场设备安装/连接线检查（三）现场控制器功能调试（四）现场单体设备检查和调试(传感器和执行器)（五）空调系统单体设备调试操作方法，测试内容响应（六）系统调试计划，时间分部整个调试过程将在调试大纲的指导下按照标准流程进行，并留有完整而规范的调试记录。
（一）调试前期准备工作楼宇自控系统调试前准备工作包括：1图纸的检查。
调试前必须提供必要的设计图纸和资料作为楼宇自控系统的调试依据。
2基本软件编程、组态、系统各单元的逻辑与地址设定基本完成，包括图形制作、网络各结点的名称、地址与代号等。
3负责调试工程师必须熟悉本工程的全部图纸、资料及相关系统工艺，并由设计人员进行技术交底。
（二）现场设备安装/连接线检查1楼宇自控系统的全部设备包括现场的各种阀门、执行器、传感器、变送器等全部安装完毕，线路敷设和接线符合设计图纸要求。
2设备外观和安装状况的检查。
保证设备外观良好，安装质量满足工程要求。
3楼宇自控系统的受控设备及其内部控制系统不仅设备安装完毕，而且单体调试结束，其设备或系统的测试数据满足设计工艺要求。
如空调机组/排风机组等都能够正常开启、冷热源供水温度及压力满足暖通设计要求等。
4楼宇自控系统与其他系统的联动信息传输、线路敷设等满足设计要求。
5调试环境条件的检查。
楼宇自控系统的调试环境、工业卫生要求（温度、湿度、防静电、电磁干扰等)，应符合设备使用说明书规定。
如无规定则至少满足如下条件：●主控设备宜设置在防静电的场所内，现场控制设备和线路敷设应避开电磁干扰源与干扰源线路垂直交叉或采取抗干扰措施。
楼宇自控系统调试
楼宇自控系统调试(1)调试前准备①图纸的检查：调试前必须提供下列图纸和资料作为BAS调试的依据。
①BAS系统图、监控点数表、各子系统原理图、接线图（端子图）、施工设计图。
②BAS设备的产品使用说明、技术资料、安装调试要领书。
③本工程合同规定的其他图纸和技术资料。
②保证基本软件编程、组态、系统各单元的逻辑与地址的设定基本完成，包括图形制作、网络各结点的名称、地址与代号等。
③设备外观和安装状况的检查：需要按图纸和供应商提供产品说明书，核对BAS设备（包括现场的传感器、变送器、阀门、执行机构、控制盘等）型号、规格、数量、产地等主要技术数据、设备主要部分的尺寸、安装位置、设备外表有无变形和缺陷等；印刷电路板质量检查：有无变形，接插件是否灵活、接触可靠、焊点均应光滑发亮、不能有腐蚀现象、无剥落和老化现象、不允许用外接线；设备柜内外配线检查：应无缺损、断线、配线标记是否完善；设备的各种接地应符合图纸的要求，联结牢固、接触良好、无松动现象、无裸露导电部分；设备外部联线的检查。
BAS的设备、各类传感器、变送器、阀门、执行机构、控制盘、通讯接口必须全部按图纸的相关要求在现场安装就位。
BAS的系统设备与外围设备及其他系统的外部联线，应施工图、系统接线图、监控点数表相符。
如有变动，应在竣工图上按实际改正，并附有变更资料和依据。
外部联线核对时，应从端子上拆下来，使用校线器或万用表，确保外部联线、线路端子编号、选用电缆线的型号规格按图纸要求一一对应，并核对电控柜中与BA相关的二次回路电气图，严防强电电源串入BAS设备。
按图纸、监控点数表、接口界面的要求检查DI点逻辑值，DO点动作值输出信号范围，AI点量程范围，AO点动作值或者输出信号范围以及通讯接口的数据格式、通讯协议等是否符合图纸和各子系统之间相互约定的技术要求。
④调试环境条件的检查：本系统的调试环境、工业卫生要求（温度、湿度、防静电、电磁干扰等），需要符合设备使用说明书规定，如无规定要满足如下条件；主控设备宜设置在防静电的场所内，现场控制设备和线路敷设应避开电磁干扰源与干扰源线路垂直交叉或采取干扰措施。
