亚为串口采集卡通用采集平台 使用说明

合集下载

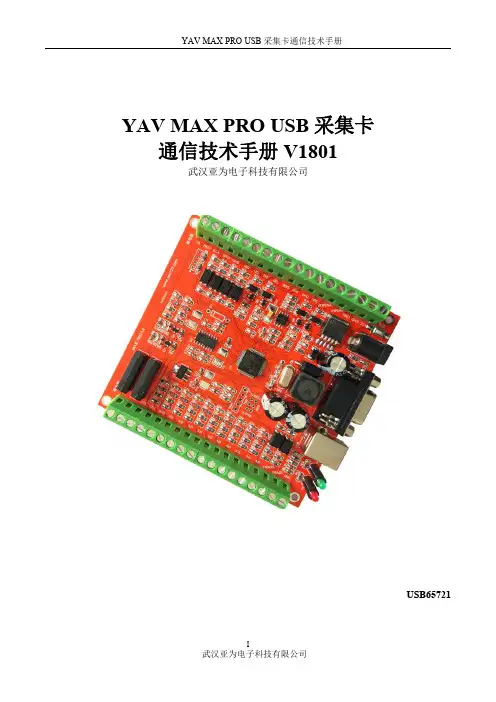

YAV USB MAX PRO 多功能采集卡技术手册USB65721

YAV USB MAX PRO 多功能采集卡技术手册USB65721

YAV MAX PRO USB采集卡通信技术手册V1801武汉亚为电子科技有限公司USB65721关于本手册为亚为推出的YA V MAX数据采集卡的用户手册,主要内容包括功能概述、应用实例、性能测试、注意事项及故障排除等。

说明序号版本号编写人编写日期支持对象应用时间特别说明1 1.0郑先科2014.05YA V MAX PRO采集卡2 2.0郑先科2016.01YA V MAX PRO采集卡3 3.0郑先科2017.01YA V MAX PRO采集卡2017.01适用于RS232\485\WiFi\GPRS ZIGBEE\蓝牙\433M无线4 4.0李雪2017.08YA V MAX PRO采集卡2017.08目录0.快速上手 (1)产品包装内容 (1)应用软件 (1)接口定义 (1)⏹端子排列 (1)⏹端子描述 (2)通信 (3)1.产品概述 (3)技术指标 (3)⏹模拟信号输入 (4)⏹数字信号输入 (5)⏹数字信号输出 (5)⏹模拟信号输出 (6)⏹PWM输入 (6)⏹PWM输出 (6)⏹通信总线 (6)⏹温度参数 (6)硬件特点 (7)原理框图 (7)2.采集卡信号接线 (9)AI模拟量接线 (9)DI数字量接线 (9)DO数字量接线 (10)3.模拟量输入功能 (11)模拟量输入 (11)输入采样原理 (11)输入接线 (11)采样值计算 (12)⏹无符号整型 (13)⏹ADC数据类型 (13)⏹模拟量值 (13)4.模拟量输出功能 (13)输出原理 (13)5.数字量输入功能 (14)数字输入原理 (14)DI高低电平/无源触点输入 (15)计数功能输入 (15)测频功能输入 (15)PWM功能输入 (15)编码器输入 (16)AO输出匹配输入 (16)输入接线方式 (16)6.数字量输出功能 (17)输出原理 (17)DO高低电平输出 (18)输出接线方式 (18)PWM输出 (19)7.通信协议 (19)USB通信 (19)加载流程 (19)8.应用实例 (24)采集卡连接 (24)发现硬件 (25)软件功能 (25)软件应用 (26)⏹LabVIEW (26)⏹其它 (26)9.注意事项及故障排除 (27)注意事项 (27)⏹存储说明 (27)⏹出货清单 (27)⏹质保及售后 (27)⏹特别说明 (27)故障排除 (27)⏹无法正常连接至上位机 (27)⏹VI文件打不开 (28)⏹数值不正常 (28)⏹多卡数据相同 (28)⏹采集速度不够 (29)⏹软件出现错误 (29)10.性能测试 (29)安全规范 (29)耐电压范围测试 (30)环境适应性测试 (30)信号性能测试 (31)11.文档权利及免责声明 (33)12.联系方式.......................................................................................................................错误!未定义书签。

数据采集卡采集工具使用说明

数据采集卡采集工具使用说明

数据采集卡采集工具使用说明1. 数据采集工具界面:2. 打开采集工具接入USB数据采集卡后,采集工具会自动查找系统接入USB设备,左图为连接数据采集卡成功。

右图为没有接入数据采集卡,没有接数据采集卡前采集工具的上的所有功能为不可以操作。

未接入采集卡,功能为不可以操作:3. 选择数据采集卡输出路径,点击如图下所示:勾选“采集数据结束后自动打开文件”复选项后结束采集后会自动的打开采集数据文件。

4. 采集参数设置:A.采集间隔时间(毫秒):采集每次数据点之间的等待时间设置,设置为0表示不等待连续采集数据。

B.采集数据量(个):最大采集数量值,采集到最大值后程序自动停止结束。

勾选“勿略采集最大量值,连续采集”复选框后此设置将无效。

采集结束在点击“停止采集”按键后结束。

C.数据存储深度(个):存储深度主要解决实时显示数据软件所占用的时间,存储深度值越大显示数据越慢,此显示速度慢不影响正常采集速度,只是影响显示速度。

如采集时频率比较慢时需要设置采集间隔时间,把存储深度设置为1表示实时值。

D.采集接入模式:采集模拟分为三种:模拟输入(单极性),差分输入,真双极输入。

模拟输入只能采集大于0V以上的电压值,不能采集负电压。

差分输入可以测试正负电压,测试正负电压需要按差分方式接线,差分方式接线与地线无关。

真双极输入可以测试正负电压,可以直接测试负电压。

采集工具会根据采集卡类型显示不同的输入模式,工具只会显示支持的模式选择项。

详细支持输入模式请参考产品说明书参数规格。

E.采集卡输入通道:输入通道表示采集卡指定的采集通道,不同型号采集有不同数量的采集通道。

采集卡支持:单通道采集和全通道采集功能。

全通道采集功能可以勾选“同时采集所有通道”复选框。

F.采集量程选择:不同类型采集卡支持不同的量程选择,详细参数可以参考用户说明。

5.清空列表数据点击“清空列表数据”按键后会清除列表数据,注意:清空后的数据不可恢复:6.数据采集:点击“开始采集”按键后采集工具自动开始采集数据,点击“停止采集”后程序自动停止并保存采集数据。

亚为USB采集卡通用采集平台 使用说明

亚为USB采集卡通用采集平台 使用说明

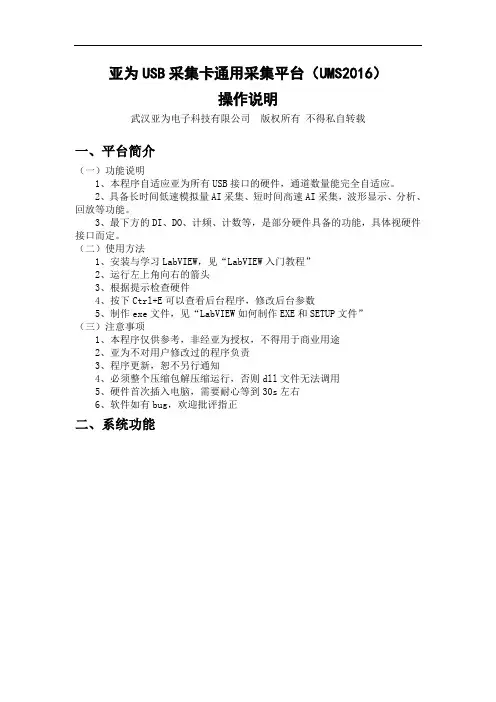

亚为USB采集卡通用采集平台(UMS2016)操作说明武汉亚为电子科技有限公司版权所有不得私自转载一、平台简介(一)功能说明1、本程序自适应亚为所有USB接口的硬件,通道数量能完全自适应。

2、具备长时间低速模拟量AI采集、短时间高速AI采集,波形显示、分析、回放等功能。

3、最下方的DI、DO、计频、计数等,是部分硬件具备的功能,具体视硬件接口而定。

(二)使用方法1、安装与学习LabVIEW,见“LabVIEW入门教程”2、运行左上角向右的箭头3、根据提示检查硬件4、按下Ctrl+E可以查看后台程序,修改后台参数5、制作exe文件,见“LabVIEW如何制作EXE和SETUP文件”(三)注意事项1、本程序仅供参考,非经亚为授权,不得用于商业用途2、亚为不对用户修改过的程序负责3、程序更新,恕不另行通知4、必须整个压缩包解压缩运行,否则dll文件无法调用5、硬件首次插入电脑,需要耐心等到30s左右6、软件如有bug,欢迎批评指正二、系统功能主界面表盘显示柱状图显示参数配置帮助三、功能详解1、该平台能自适应硬件。

连接上硬件后,会自动适应通道数和量程。

2、低速采集:用于长时间信号采集,采样率不高,一般一秒采集次数为5次以下,在内存允许的情况下,该模式可以无限时长的工作下去。

3、高速采集:具体速度视采样率而定,由于数据量大,平台只记录一小段时间的数据。

4、表盘显示:用于仿真仪表盘显示,形象逼真。

5、柱状图显示:用于仿真液位图,形象逼真。

6、配置参数:配置通道、校准参数、上下门限和报警设置等参数。

系统能自动将用户配置的参数保存于data文件夹下的ini文件内。

该文件不可更改路径和名称。

7、帮助:提示信息8、量程自动显示:自动识别采集卡的量程9、采样率设置采样率设置主要适用于高速采集界面,低速采集因已有较大时间间隔,因此影响很小。

直接改变采集卡内部采样率参数,因此改变采样率后,高速采集显示界面数据显示速率也会有明细变化。

采集卡 用法(二)

采集卡 用法(二)

采集卡用法(二)采集卡用法1. 数据采集与分析•概述:采集卡可以连接不同类型的传感器,采集环境数据、物理数据等,并将采集的数据传输到计算机进行分析和处理。

•具体用法:–连接传感器:根据传感器的接口类型选择合适的采集卡,并通过连接线将传感器与采集卡连接。

–配置采集软件:根据采集卡的型号和规格,选择合适的采集软件,并进行配置。

–数据采集:启动采集软件,开始采集传感器数据。

–数据分析:将采集到的数据导入分析软件,进行数据分析和处理,得出有效的结论。

2. 控制外部设备•概述:采集卡可以作为控制外部设备的接口,通过发送信号实现对外部设备的控制。

•具体用法:–连接外部设备:根据外部设备的接口类型选择合适的采集卡,并通过连接线将采集卡与外部设备连接。

–编写控制程序:通过编程语言编写控制程序,调用采集卡提供的接口发送信号控制外部设备。

–执行控制程序:将编写好的控制程序加载到计算机上,并执行控制程序。

–监测外部设备状态:通过采集卡接收外部设备返回的状态信号,实时监测外部设备的状态。

3. 数据采集与仿真•概述:采集卡可以模拟传感器信号,用于测试、验证或仿真目的。

•具体用法:–设定信号参数:通过采集卡的控制面板或配置软件,设定需要模拟的传感器信号的参数,如幅值、频率等。

–开始仿真:启动仿真功能,采集卡会生成和输出与设定参数相匹配的模拟信号。

–连接目标设备:将采集卡的输出端连接到目标设备,以实现仿真信号的输入。

–监测目标设备响应:通过采集卡接收目标设备的响应信号,实时监测目标设备对仿真信号的反应。

4. 工业自动化控制•概述:采集卡在工业自动化领域中被广泛应用,用于实现设备的监测和控制。

•具体用法:–连接传感器和执行机构:将采集卡与传感器和执行机构相连,建立传感器信号的输入和执行机构信号的输出通道。

–配置控制软件:根据实际需求,选择合适的工业自动化控制软件,并进行配置。

–设定控制策略:使用工业自动化控制软件,设定合适的控制策略,实现对设备的自动化监测和控制。

YAV RTD8 PT100铂电阻温度8路采集卡

YAV RTD8  PT100铂电阻温度8路采集卡

YAV RTD8串口八通道温度采集卡技术手册V1801武汉亚为电子科技有限公司采用9~24V供电,包含8路信号采集。

YAV RTD8温度模拟量采集模块可以采集8路PT100信号,支持PT100(PT1000)温度传感器的三线接法,采用对称驱动方式设计,可以完全消除铂电阻导线电阻对温度测量的影响。

在模块内部完成对温度计算,通过通讯接口直接读出温度值,单位为摄氏度。

模块采用16位AD设计,测温范围大,精度高,测温范围-40℃~220℃,精度为0.1℃。

模拟量采集部分可以实现对各种模拟量信号的测量,模块预留2种通讯接口(232和485)供客户选择。

模块采用标准modbusRTU协议,可以直接与PLC、DCS和组态王软件通讯。

采集卡上预留多种通信接口,只可用其中一种,以实际选购确定的某一种为准。

技术指标输入输出功能指标⏹温度采集●采集8路PT100或者PT1000(定制)输入信号。

●.温度采集部分采用16位高速高精度△-∑模数转换器,采集数据精度高稳定性好。

●温度测量分辨率:0.1℃。

●.测温范围:-40℃~+220℃。

●采集速度:0.1s更新一次●精度:0.1摄氏度●非线性:0.05%FS●系统测量精度:0.1%●零漂:±3με/4h●抗混滤波:截止频率为采样频率的1/2.56,阻带衰减大于-80dB/oct●低通滤波器(特殊定制):◆截止频率:10、30、100、300、PASS程控切换⏹通信总线(三选一)●通信接口串口RS232或485、或USB●标准Modbus-RTU协议●波特率:可设定,2400、4800、9600、19200BPS。

●检验方式:可设定,无校验、奇校验、偶校验。

●停止位:可设定,1个停止位、2个停止位。

●传输距离:485 1500米。

●隔离性:过压过流保护,防雷设计,隔离3000VDC。

⏹供电●电源电压:DC9-24V●电源电流:>1A●额定功率:0.3W⏹温度参数●工作温度范围:-30~70℃●存储温度范围:-40~80℃⏹其他参数●温度漂移:±0.015%/℃。

YAV USB 采集卡二次开发即 DLL 使用手册说明书

YAV USB 采集卡二次开发即 DLL 使用手册说明书

YAV USB接口采集卡二次开发及DLL使用手册武汉亚为电子科技有限公司2020.05USB60001目录版本说明 (3)64位开发平台使用方法 (3)函数说明 (3)查找设备FindDevice (3)打开设备OpenYavDevice (4)读取数据GetYavData (4)配置设备SetYavParam (5)单次读取数据GetYavOnce (6)单次设置数据SetYavOnce (7)获取传感器数据YavSencer (7)获取感应器状态YavDI (7)关闭设备CloseYavDevice (8)配置命令 (9)加载流程 (11)多卡同步使用 (12)SDK及例程 (13)labview例程 (13)VC例程 (13)C#例程 (13)Matlab例程 (18)Delhpi例程 (18)其他平台例程 (19)23YAV USB 接口采集卡 二次开发及DLL 使用手册武汉亚为电子科技有限公司版本说明版 本 号:ADIO86.dll(32位开发平台)/ADIO64.dll(64位开发平台),V20180115适用范围:带有YAV 标识,或者武汉亚为电子科技有限公司产品标注,且具备USB (包括但不限于方口USB 、Micro USB )通信功能的采集卡,均可利用本指南。

特别声明:该指南适应于2017年9月1日之后YAV 采集卡64位开发平台使用方法YAV USB 接口的采集卡,无需安装驱动,可利用ADIO86.dll 与其他开发平台产生数据交互,dll 基于VS2010开发。

部分操作系统加载dll 时出错,需msvcr100d.dll 、msvcr120d.dll 配合使用,直接放ADIO86.dll 同文件夹下即可,如果是64位开发平台(注意:64位操作系统如果用的是32位开发平台,依然需要使用ADIO86版本),可ADIO64.dll 改名为ADIO86.dll ,替换并重启软件。

YAV 串口采集卡二次开发通信指令即Mobbus RTU(寄存器)手册DAM7000

YAV 串口采集卡二次开发通信指令即Mobbus RTU(寄存器)手册DAM7000

YAV串口采集卡二次开发ModbusRTU指令使用说明
DAM7000
武汉亚为电子科技有限公司
2018.01
YAV串口采集卡二次开发
Modbus RTU指令使用说明
版本号:V201708
适用范围:带有YAV标识,或者武汉亚为电子科技有限公司产品标注,且具备串口(包括RS232/RS485或具备Modbus RTU功能的无线或者网口)接口的采集卡,均可利用本指南。

特别声明:该指南仅适应于2017年7月1日之后YAV采集卡,不同功能的采集卡,请根据硬件说明书功能在以下表格中查找对应寄存器。

部分寄存器不对客户开放。

A.DI离散输入寄存器状态读取(功能码:0x02H)
用于读取DI状态
用于读取或者控制DO状态
C.输入寄存器(功能码:0x04H)
用于读取采集卡采集的物理数据,默认小数位3,可设置,例如AI,DI,测频计数等。

D.保持寄存器(功能码:0x03H(读)、0x06H(写)、0x10H(连续写))
用于读取采集卡采集的数据,例如AI,DI,测频计数等,设置采集卡状态等。

主要寄存器:
辅助寄存器:三、LabVIEW 例程
程序框图中重要参数不可调节,否则会引起系统崩溃,尤其是注明不可修改的部分。

框图仅供参考,如有更新,恕不另行通知。

四、
VC 例程
五、C#
六、其他平台
参考“亚为串口采集卡ModbusRTU 与组态和PLC 通信说明书”等资料。

注意输入数据的格式。

采集卡使用说明

采集卡使用说明

收集卡使用说明一、 AI 收集
量程选择
(1)单极性输入(2)双极性输入二、 DI 收集
制度说明
制度是以履行力为保障的。

“制度”之因此能够对个人行为起到拘束的作用,是以有效的履行力为前提的,即有强迫力保证其履行和实行,不然制度的拘束力将无从实现,对人们的行为也将起不就任何的规范作用。

只有经过履行的过程制度才成为现实的制度,就像是一把标尺,假如没有被用来划线、丈量,它将无异于一般的木条或钢板,只好是可能性的标尺,而不是现实的标尺。

制度亦并不是纯真的规则条文,规则条则是呆板的,静态的,而制度是对人们的行为发生作用的,动向的,并且是操作灵巧,经常变化的。

是履行力将规则条则由静态转变成了动向,给予了其能动性,使其在执行中得以实现其拘束作用,证了然自己的规范、调理能力,进而得以被人们恪守,才真实成为了制度。

亚为机器视觉通用平台 EVPS3.0 使用说明说明书

亚为机器视觉通用平台 EVPS3.0 使用说明说明书

亚为机器视觉通用平台EVPS3.0使用说明武汉亚为电子科技有限公司2020.08特别声明:本平台为我司技术员友情提供的一个开源自学平台,仅供个人学习和研究使用,未经允许,不得作为商业用途或者另行转卖。

我司提供的密码只保证购买者本人正常使用。

程序不提供修改服务,不对客户具体的项目应用负责。

如需其他功能或二次开发,需与我司以项目的形式进行或请用户自行研发。

如发现bug,敬请告知,公司会及时修改完善,并可能做不定期升级,但不对具体用户负责。

★★★如有任何疑问,可加亚为测控售后QQ:3075964420。

欢迎各位用户和业内外人士技术上的交流和探讨。

目录一、概述 (1)二、使用条件 (1)(一)适用对象 (1)(二)类型说明 (1)(三)相关下载 (2)三、系统简介 (5)(一)功能说明 (5)(二)使用方法 (5)(三)注意事项 (5)四、软件界面 (6)五、功能介绍 (7)(一)测距 (7)(二)放大 (8)(三)旋转 (9)(四)图像标注 (9)(五)图像裁剪 (10)(六)FFT变换 (10)(七)描边 (11)(八)直方图 (11)(九)边缘跟踪 (12)(十)对象素描 (12)(十一)颜色识别 (13)(十二)图片对比 (13)(十三)颜色增强 (14)(十四)字符识别 (14)(十五)几何匹配 (15)(十六)二维码识别 (16)(十七)条形码识别 (16)(十八)控制与采集 (17)(十九)目标跟踪 (17)(二十)目标计数 (18)六、异常处理 (2)(一)软件无法打开 (2)(二)界面错乱 (2)(三)软件无法运行 (2)亚为机器视觉通用平台EVPS3.0使用说明武汉亚为电子科技有限公司一、概述该平台基于LabVIEW2017开发,支持绝大部分国内外的相机。

国外的相机,基本上可以直接使用NI的IMAQdx驱动进行驱动,而国内的,很多都是提供DLL供LV调用。

EVPS机器视觉平台是利用机器代替人眼实现了自动测量和智能控制,目前已集成30大类自适应算法,并获得专利。

采集卡使用说明书

采集卡使用说明书

数字网络硬盘录像机用户使用指南(使用前请仔细阅读本手册)使用系统前,请检查下列各项条件:不得安装于高湿度、有灰尘或黑色脏物处。

避免阳光直射和直接受热.高温对产品不利。

避免电击和磁性物质。

避免高温或低温.(推荐温度范围应为 5 °C ~35°C)。

避免将导电物质滴入通风孔。

安装前,关闭系统。

确保系统后留有足够的电缆空间。

不得安装于可对产品造成晃动的地方。

在通风良好处,使用本产品。

收音机、电视或无线电通信设备均可造成对系统的损坏。

不得擅自拆卸系统。

不得在产品之上放置重物。

目录1. 产品介绍与功能 (3)1.1 产品简介 (3)1.2 产品功能特性 (4)1.2.1 主机端(服务器端) (4)1.2.2 IE 远程客户端 (6)2.产品安装 (7)2.1 服务器端与驱动安装 (7)2.2 软件的启动与卸载 (8)3.软件功能介绍 (9)3.1 登录系统 (9)3.2 服务器设置与操作 (10)3.2.1 设置本地用户权限 (12)3.2.2 设置网络用户权限 (13)3.2.3 录象质量设置 (14)3.2.4 报警设置 (15)3.2.5 设置自动工作计划 (18)3.2.6 普通云台设置 (19)3.2.7 录象回放相关 (20)3.2.8 调色方案设置 (21)3.2.9 网络端口参数设置 (22)4. 客户端操作使用说明 (23)1. 产品介绍与功能1.1 产品简介数字网络硬盘录像机以数码方式记录影像,它除了提供了清晰的画面,还能连续重复地录像,避免了模拟录像机频繁更换磁带的缺点。

另外它所具有的远程功能能让您轻松地在远端实施监控。

它是多种现代科技的技术结晶。

随着计算机、网络以及图像处理、传输技术的飞速发展,它必将成为网络视频监控系统发展的趋势。

系统推荐1)硬件系统推荐配置注意:1、建议请使用INTEL的CPU,我公司软件可能在某些AMD平台及其它平台上存在不兼容。

2、主板请使用华硕、技嘉等知名商用主板(之所以选用华硕、技嘉等知名品牌主板,是因为它们技术工艺先进,品质好,稳定性好,兼容性好)。

串口采集卡简介及使用说明

串口采集卡简介及使用说明
读取寄存器应答
返回字节长度
1
02H
返回2个字节
返回数据
2
0303H
返回数据
CRC校验
2
XXXXH
前面所有数据的CRC码
从机返回的数据中,高字节03H代表父类型,低字节03H代表子类型,这两个类型是固定的。
===================================================================================================
读取寄存器数量
2
0001H
读取1个寄存器
CRC校验
2
XXXXH
前面所有数据的CRC码
从机返回的报文格式:
发送内容
字节数
发送数据
备注
从机地址
1
00H
群发地址,所以要求485总线上只能有一个从机
功能码
1
03H
读取寄存器应答
返回字节长度
1
02H
返回2个字节
返回数据
2
00XXH
返回00+从机当前的ID号(站号)
前面所有数据的CRC校验
返回数据格式说明:每个通道的每个字,都是一个双字节有符号整型数,换算成10进制后,正好是实际温度值的10倍。
3、基于功能码“06H”的扩展写命令集
3-1、配置从机ID
例如:485总线上只挂接了一个W-16型从机,该情况下可以对其下发配置ID命令。
主机发送的报文格式:
发送内容
字节数
发送数据
备注
从机地址
1
00H
群发命令,所以要求485总线上只能有一个从机
功能码

采集卡设置

采集卡设置

采集卡设置初始设置双击打开,开始初始设置,在下面的设置中可以设置采集卡系统的主机名称、录像文件的格式,以及录像文件的保存路径。

设置完成点击“设置”登录监控主机会出现所对应的摄像头的监控画面(本例默认第一通道);点击上图红色方框内的任一按钮,进入解锁界面,默认的登录用户名是admin,登录密码是123456。

采集卡设置登录到摄像机,进入系统的设置,点击红色方框内的按钮。

系统设置在系统设置中,可以选择录像文件保存的路径,并且还可以设置每一段录像的时间长度。

视频通道设置此画面是“系统通道设置”,右上角的红色方框内媒体流类型默认为“视频”。

如果您需要外接拾音器,可以选择“视频&音频”。

左下角方框内可调制画面的色彩、视觉及声音。

报警设置此画面是报警设置,红框里面的绿色区域就是用户所侦测的区域;并且此侦测区域可别切分为64部分,可以根据需要选择需要覆盖的范围。

定时设置在“定时设置”中可以设置定时录像功能。

蓝色方框是录像的时间,红色的方框就是不录像的时间。

用户管理界面:点击红色栏内的用户名即可更改用户名与添加用户,用户可根据要求设置用户的操作权限。

手动录像功能点击右侧红色方框内的红色摄像机图标即可开启所有通道的录像功能,此时所有通道的右上角会出现红色闪光点;如需要关闭录像只需点击右侧红色方框内的灰色摄像机图标即可。

此功能也可用鼠标图标放置在某个通道上点击鼠标右键菜单中选中实现。

在网络设置中,勾选“UPnP”。

为了网络监控能够实现,最好手动指定本机IP的地址。

然后进入路由器的DMZ主机设置,启用后,填入本机电脑的IP。

在DMZ主机IP弟子那里填入本机电脑的IP地址。

本机电脑IP是192.168.1.155在远程登录用户管理中添加远程用户登陆的账号和密码,请不要使用采集卡服务端的登录用户名和密码。

设置后,在http://kaicong.mobi这个链接,先安装一下网页监控的控件,再输入用户名和密码。

手机远程监控MV360应用程序目前支持Android(2.2以上版本),以下为Android系统具体的使用实例:图1:运行软件,这张图是登录界面,用采集卡主机上网络设置栏注册的远程登录账户名和密码登录即可。

数据采集卡软件使用说明

数据采集卡软件使用说明

数据采集卡软件使用说明:1.使用前应先进行DAC硬件校准。

打开“窗口”——“脚本编辑器”,打开文件“DAC校准.vbs”,单击“运行”,用电压表测量DAC0和DAC1是否输出+5V电压,若有误差,则调整电位器R16和R15进行校准,校准完成后单击“停止”后,测量DAC0和DAC1是否输出0V电压,若不准则调整R60和R59。

注意:这两组调整存在关联,只能折中调整。

若折中值有较大误差,则与我联系。

ADC输入的零点调整。

调整电位器R58和R57调零,脚本程序中通过ReadData(1)和ReadData(2)读入电压值进行校验。

2.双踪示波器打开“窗口”——“双踪示波器”,如图1所示:图1双踪示波器调节好CH1和CH2的Y轴方向的刻度单位及X轴方向的时间刻度后,单击“运行”,即可显示波形,此时“运行”按钮显示为“停止”,单击它即可停止。

也可通过分别勾选两个输入通道的“显示交流”,使波形基于各自的零线对称(即只保留交流成份)。

注:每次重新选取X轴方向的时间刻度后,自动进入停止状态,需手工重启“运行”。

通过鼠标左键按下后拖动左边沿的白色滑块可调节CH1零电压基线位置,同样,通过鼠标左键按下后拖动右边沿的白色滑块可调节CH2零电压基线位置。

在“停止”状态下,可以手工测量水平方向的时间或垂直方向的电压值。

先在窗体的左上边的“手工测量”选定一个测量项,用鼠标左键按下后拖动即可完成测量,左键释放后会显示测量结果,此时按鼠标右键或对“手工测量”重新选定一项均可清除前一次测量结果。

勾选“自动计算机电参数”即可显示输入通道的频率、振幅、初相、直流分量值,反之,则不显示。

勾选“李沙育图”,则显示切换为图2所示的李沙育图,也可调节两个通道的刻度单位观察李沙育图的变化,反之,则返回双踪示波图。

图2李沙育图3.DAC输出(信号发生器)采集卡接电后自动处于DAC双通道均输出50Hz,振幅10V 左右的交流信号,在设置好输出通道号,频率,强度(%)值后,单击“DAC输出”按钮即可实现DAC输出。

YAV WIFI 8AD使用说明书

YAV WIFI 8AD使用说明书

YAV WIFI 8AD用户手册V1606YAV WIFI 8AD 概述YAV WIFI 8AD串口数据采集模块,拥有8路AI,。

可直接配合上百种传感器使用,9种自动保护措施,使用十分安全方便。

可在Windows XP、WIN7(32位)、WIN7(64位)、WIN8(32位)和WIN8(64位)操作系统下稳定运行,有配套的电脑软件,包含波形显示、存储、分析等十余种功能,操作简单直观。

●能适应100余种传感器的多功能采集卡,解决普通卡不通用的烦恼。

●15重安全保护,免驱设计,把卡搞坏也是件难事。

●完善的电脑程序,解决不会编程的烦恼,安装完3分钟即会使用采集卡与软件。

●应用案例及软件会定期更新,为您更多更好的使用提供长期保障。

模块特点●宽电压自适应供电:9-26v●电源防反接●过流保护●过载保护●低电压自动报警,方便电池供电使用●热点自动查询,周围WIFI热点一览无余●多组热点自动存储(业界都是一个热点),能适应多组环境●热点自动高速匹配●多组服务器IP自动存储。

●服务器IP自适应,高速自动重连;方便数据备份。

设置多服务器,就能保证数据不丢失。

●上电自动重连●掉电自动重连●断网自动重连●关服务器自动寻找新服务器●无网络报警●链接好指示●数传指示●采样速度指示●模式指示●局域网数据高速采集●因特网数据高速采集●手机本地做服务器采集●多模块组网●多终端与服务器分布式链接●远程控制●智能报警●消息推送●心跳沟通,确保畅通●数据长度根据采样率智能自适应,确保通信效率●通道数据智能重组●模块地址可设置●模块参数远程可设置●模块远程更新●可实现modbus通信,用于普通串口模块无线改造。

●支持自定义协议●能与plc互联●能与HMI触摸屏互联●适应IEEE754协议●适应长报文传输,最长2kB●数据自动缓存●tcp/ip通信,自动路由●适应所有主流交换机●适应360 WIFI●软件自适应不同通道●波形显示●波形数据存储●数据回放●数据分析●数据校准●信号报警●数据报警●wifi功率自适应●抗干扰●耐高低温-30~65摄氏度●▪内置TCP/IP协议栈●▪内置TR开关、balun、LNA、功率放⼤大器和匹配●▪内置PLL、稳压器和电源管理组件●▪802.11b模式下+19.5dBm的输出功率●▪支持天线分集●▪断电泄露电流⼩小于10uA●▪内置低功率32位CPU:可以兼作应⽤用处理器●▪A-MPDU 、A-MSDU的聚合和0.4μs的保护间隔●▪20ms之内唤醒、连接并传递数据包重要通知:亚为所有硬件,自2016.1.1起,只在QQ技术服务群提供技术服务(QQ群号:532828737),高人云集,远程协调方便,暂停电话、邮件等其他技术支持(实在无法解决的除外),还请理解与支持。

采集卡使用方法

采集卡使用方法

1、将采集卡与电脑用网线连接。

2、修改电脑ip地址方法如下:
打开我的电脑,点击网上邻居
点击查看网络连接
点击本地连接
点击属性
双击击红色区域
选择“使用下面的IP地址”,设置电脑ip地址为:192.168.0.156(最后三位可变,但要与),子网掩码默认即可(当你不填子网掩码,直接点击确定时,系统会提醒你并自动补填子网掩码)。

设置完成后即可在”我的电脑”d的地址栏里输入:ftp://192.168.0.168(这是采集卡ip地址),
点击转到即可访问采集卡里面的FTP文件,里面会有mysd和pub两个文件夹,其中pub为配置信息文件夹具体如下:
点击打开config文件,最好用ultraedit
其中config文件里面是配置信息,具体在说明书“UA524-8采集仪说明”里最
后一页,一定注意主机ip地址要与。

采集站的使用流程怎么做

采集站的使用流程怎么做

采集站的使用流程怎么做1. 准备工作在使用采集站之前,需要进行一些准备工作,确保采集站的顺利运行: - 确保计算机已经正确连接到互联网,并有稳定的网络连接。

- 确认采集站的硬件设备已经正确连接并安装好,如传感器、摄像头等。

- 确定采集站的操作系统已经安装并配置好。

2. 配置采集站在开始使用采集站之前,需要对采集站进行配置,包括设置采集参数,连接到数据中心等: - 打开采集站的配置界面,可以通过输入IP地址或域名访问到采集站的管理界面。

- 在配置界面中,选择需要采集的数据类型,如温度、湿度、光照等。

- 根据需求,设置采集频率和采集时段,以确保数据的准确性和完整性。

- 配置数据传输方式,可选择通过互联网传输到数据中心,或存储在本地。

- 确认配置的参数并保存,采集站将会按照配置的参数进行数据采集。

3. 数据采集配置完成后,采集站将开始进行数据采集工作,并将采集到的数据存储在指定的位置。

在进行数据采集时,需要注意以下事项: - 确保采集站的传感器和设备正常运行,如传感器连接正常、摄像头画面清晰等。

- 在采集过程中,可以通过查看采集站的状态和日志文件,了解采集站的工作情况。

- 定期检查采集站的运行状态,确保采集站的稳定性和数据的准确性。

4. 数据处理与分析采集站采集到的数据可以在数据中心进行进一步的处理和分析。

在数据处理和分析过程中,可以使用以下方法: - 使用数据处理工具,如Python、R等,对采集到的数据进行清洗和整理。

- 运用统计学和机器学习的方法,对数据进行分析和建模,以挖掘数据背后的规律和趋势。

- 将处理和分析的结果可视化,以形成直观的图表和报告,方便对数据进行理解和展示。

5. 数据应用与展示采集到的数据可以被应用于各种场景和领域,以满足不同的需求。

以下是一些常见的数据应用和展示方式: - 数据报表和仪表盘:通过图表、表格等形式,直观地展示数据的变化和趋势。

- 数据预测和决策:基于历史数据和模型,进行数据预测和决策,如销售预测、交通流量优化等。

简易 YAV WSN WIFI 无线采集卡二次开发说明(IOT通信协议)201708

简易 YAV WSN WIFI 无线采集卡二次开发说明(IOT通信协议)201708

通信协议WSN无线通信此处为简版,详见《YAV WSN 无线采集卡二次开发指南(IOT通信协议)》本说明亚为所有无线采集卡通用,包括无线 2AD、8AD、16AD、8IO的WiFi、zigbee、蓝牙和433M无线等无线接口的采集卡。

本协议从2017年6月1日起售出的产品生效。

注意事项:采集卡不可拆卸,否则不予退换或质保。

采集卡出厂默认为UDP热点,账号为YAV,密码为yav123456,IP为192.168.4.1。

用户可不经任何配置,直接在电脑或者手机上接入YAV热点(手机请注意关闭自动切换WIFI功能),使用UDP网络助手或亚为提供的软件快速接收数据,也可以配置参数,可具体数据格式参见后文。

使用流程串口配置工具,新采集卡电脑AP\IP必须配置一次没有串口的用户,也可以直接使用安卓手机APP配置硬件配置(以串口配置为例)串口设置:115200,N,8,1,以下步骤,必须在串口连接正常的情况下,通过COM口发送数据至WiFi采集卡。

可以用任意串口助手或者亚为配置助手配置。

备注:由于在出厂之前必须经过设备检测合格才能出厂,所以配置之前出现直接开始连接WiFi属于正常情况,请用户重新配置即可。

用户配置完成后,请尽量减少恢复出厂设置和重新配置的行为,以免对WiFi 采集采集卡造成损伤。

配置时,偶尔反馈乱码,这是正常现象。

注意:串口配置模式下,命令格式是是@XXX:XXX,命令必需在配置过程中才有效并被执行,英文符号,注意区分大小写。

网络通信模式下,命令是XXXX=XX_XX采集卡网络初始化配置串口设置:默认115200 N 8 1,以下命令不分先后,皆可独立配置。

也可在采集卡做YAV热点的情况下,通过UDP发送命令配置,具体可参考“亚为配置助手”APP。

1、进入配置模式采集卡加电,5s内串口发送@SET返回:进入配置模式……如果用亚为的软件配置,只需重新上电即可,无需人工发送指令。

2、配置AP(只对WiFi有效)串口发送@AP:D298,yavii123返回:本字符串,其他命令与此相同。

YAV MAX 多功能串口信号采集卡用户手册

YAV MAX 多功能串口信号采集卡用户手册

YA A V‐MMAX武X用武汉亚户手亚为电子手册子科技有V1501有限公公司1. 1.1.1.2. 2.2.3、3.3.3.3.附录附录售后文档产品简介 ...1 概述 ....2 性能指.3硬件描快速入门 ...1硬件连接.2 软件运行稳定性、.1环境测试.2存储 .........3出货清单.4质保及售录一:通信协录二:故障排后服务联系方档权利及免责........................................指标 ..............描述 ..................................接 ..................行 .................质保及售后 ....................................... ...................后 ...............协议 .............排除 .............方式 .............责声明 .....................................................................................................................................................后 .................................................................................................................................................................................. 目................................................................................................................................................................................................................................................................................................................................录..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 3 ..... 3 ..... 4 .. (5)..... 7 ..... 7 ..... 8 .. (9)..... 9 ..... 9 ..... 9 ... 10 ... 11 ... 12 ... 13 (13)信号Mod 持与直观1.1.2DA 输出使得 YAV-MAX 号采集卡dbus 协议MAX 通信与电脑或观,功能 产品简1 概述MAX 是我司A 输出接口,出。

YAV 10AD PRO-32bit 32位24位超高精度串口采集卡

YAV 10AD PRO-32bit 32位24位超高精度串口采集卡

YAV 10AD PRO-32bit超高精度串口采集卡
武汉亚为电子科技有限公司
模块有10路32位AI,2.5bps采样率,可以精确到nV级别。

最高采样率可达每通道50Hz,可在Windows XP、WIN7(32/64位)、WIN8(32/64位)、WIN10等操作系统下稳定运行,有配套的电脑软件,包含波形显示、存储、分析等十余种功能,操作简单直观。

采集卡上预留多种通信接口,只可用其中一种,以实际选购确定的某一种为准。

➢技术指标
输入输出功能指标表
⏹模拟信号输入
●输入路数:10路单端直流或5路差分;
●可定制5路差分信号输入,用于采集拉压力传感器信号,采集卡带有5V输出给传感器供电;
●量程:默认DC0~10V(可定制DC0~20mA/40mA/0~50mV/100mV/5V/10V);
●输入阻抗:1MΩ(10V量程);
●ADC分辨率:32bit;
●芯片采样率:30KHz;
●每通道数据采样率:默认50Hz;
●信号增益:1、2、4、8、16、32、64倍增益,可配置;
●非线性:0.000005%FS;
●系统测量精度:0.000004%;
●零漂:±0.01με/4h;;
●抗混滤波:截止频率为采样频率的1/2.56,阻带衰减大于﹣80dB/oct;
低通滤波器:
●截止频率:10、30、100、300、PASS程控切换;
●低通滤波器阶:3阶;
●滤波器类型:巴特沃斯、切比雪夫程控切换。

⏹通信总线
●串口RS485
●通信协议Modbus-RTU
⏹温度参数
●工作温度范围:-30~70℃
●存储温度范围:-40~80℃。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

亚为串口采集卡通用采集平台(YMS2017)
操作说明
武汉亚为电子科技有限公司版权所有不得私自转载
一、平台简介
(一)功能说明
1、本程序自适应亚为所有串口采集卡,通道数量能完全自适应。

2、具备长时间模拟量AI采集、波形显示、报表显示、分析、采集卡配置等功能。

3、IO控制、计频、计数等,是部分硬件具备的功能,具体视硬件接口而定。

(二)使用方法
1、安装与学习LabVIEW,见“LabVIEW入门教程”
2、运行左上角向右的箭头
3、根据提示检查硬件
(三)注意事项
1、本程序仅供参考,非经亚为授权,不得用于商业用途
2、亚为不对用户修改过的程序负责
3、程序更新,恕不另行通知
4、硬件首次插入电脑,需要耐心等到10s左右
5、软件如有bug,欢迎批评指正
二、系统功能
主界面
柱状图
测频计数
IO控制
报表
参数配置
采集卡配置
亚为配置(此设置为亚为保留项)
三、功能详解
1、该平台能自适应所有串口硬件。

连接上硬件后,会自动适应通道数和量程。

2、型号:自动识别当前硬件型号。

3、端口:可手动也可自动,默认手动。

4、间隔:当前的数据的显示间隔。

5、CNT、F为计数和测频。

6、配置参数:配置通道、校准参数、上下门限和报警设置等参数。

系统能从整体解压缩后data文件夹下的“配置列表.ini”文件内读取设置好的配置参数。

该文件不可更改路径和名称。

若需通过列表修改零点系数,计算时先计算零点,后计算系数。

即计算公式为y=kx+b。

7、设备地址:修改当前设备的卡号。

8、波特率:修改当前设备的波特率。

9、增益系数、采样率、采集模式仅对8AD-24有效。

10、DO输出手动控制,根据按键输出。

11、开始/停止:控制采集
12、清除:清除所有数据
13、提示“提示硬件状态”
14、DI、DO,显示与控制IO状态
15、报警:自适应显示每通道报警状态,具体为:大于下限小于上限则正常,
否则,数据报警。

16、路径:数据自动存储路径,用户可以修改存储路径(必须选择硬盘存在的路径),名称必须包含“.txt”或者“.xls”
注意:excel不能超过65535行,建议用txt文档存储
17、自动存储:选中后,自动存储在对应路径位置。

18、Y轴自适应量程,波形图上单机右键,选择Y轴自适应量程。

19、手动修改Y轴量程:波形图上单机右键,取消选择Y轴自适应量程。

然后双击Y轴最大值,直接输入数字。

20、另存图片:波形图上单击右键,可导出图片。

21、导出excel:波形图上单击右键,可导出数据为xls。

22、浏览或者移动波形图
23、改变线条样式:可修改颜色、粗细、形状等等参数
24、退出程序:退出系统。

25、AD精度、卡型号、量程、量程通道数、系数、零点均为亚为保留项,暂不开放。

声明:亚为只保障硬件正常,不协助修改或者优化上位机软件,软件问题博大精深,工程师精力和公司财力有限,还请百度自学,或者参加NI在每个城市不定期的宣讲会和培训会(具体咨询NI官网),万分感谢。

相关文档
最新文档
