SSB单边带信号调制
ssb工作原理
ssb工作原理
SSB（单边带）是无线电通信中的一种调制方式，其工作原理
如下：
1. 信号调制：首先，原始信号经过低通滤波器，去除高频成分，得到基带信号。
然后，将基带信号与载波信号进行调制，生成调制信号。
在调制过程中，原始信号可以选择AM（幅度调制）或PM（相位调制）。
2. 单边带滤波：调制信号经过单边带滤波器，滤除其中一边的带通信号，只留下一个单边的频谱。
这是因为单边带信号的频谱是对称的，只需要使用一半的带宽即可。
3. 幅度矫正：为了恢复载波信号的幅度，单边带信号经过幅度矫正电路，将其幅度恢复到与原始信号一致的水平，使得接收端能够正确还原原始信号。
4. 再次调制：将矫正后的单边带信号再次与载波信号进行调制，得到最终的调制信号。
这一步可以使用对于原始调制方式
（AM或PM）的逆操作。
5. 传输与接收：最终的调制信号通过无线电信道传输到接收端，并在接收端进行解调和解码，恢复出原始信号。
SSB调制方式的主要优势是它的频带利用率较高，只需使用较小的带宽就可以传输原始信号，从而减少了频谱资源的占用。
此外，SSB信号在传输过程中也较为稳定，抗干扰性较强。
实验一 单边带调制(SSB)信号的产生

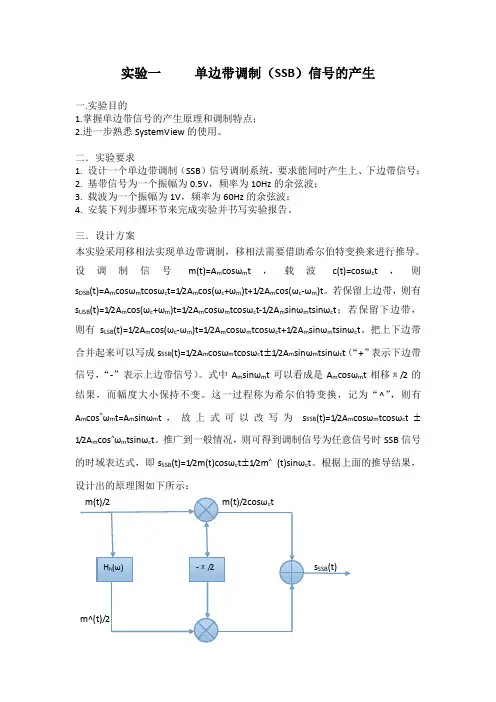

实验一单边带调制（SSB）信号的产生一.实验目的1.掌握单边带信号的产生原理和调制特点；2.进一步熟悉SystemView的使用。
二．实验要求1. 设计一个单边带调制（SSB）信号调制系统，要求能同时产生上、下边带信号；2. 基带信号为一个振幅为0.5V，频率为10Hz的余弦波；3. 载波为一个振幅为1V，频率为60Hz的余弦波；4. 安装下列步骤环节来完成实验并书写实验报告。
三．设计方案本实验采用移相法实现单边带调制，移相法需要借助希尔伯特变换来进行推导。
设调制信号m(t)=A m cosωm t，载波c(t)=cosωc t，则s DSB(t)=A m cosωm tcosωc t=1/2A m cos(ωc+ωm)t+1/2A m cos(ωc-ωm)t。
若保留上边带，则有s USB(t)=1/2A m cos(ωc+ωm)t=1/2A m cosωm tcosωc t-1/2A m sinωm tsinωc t；若保留下边带，则有s LSB(t)=1/2A m cos(ωc-ωm)t=1/2A m cosωm tcosωc t+1/2A m sinωm tsinωc t。
把上下边带合并起来可以写成s SSB(t)=1/2A m cosωm tcosωc t±1/2A m sinωm tsinωc t（“+”表示下边带信号，“-”表示上边带信号）。
式中A m sinωm t可以看成是A m cosωm t相移π/2的结果，而幅度大小保持不变。
这一过程称为希尔伯特变换，记为“^”，则有A m cos^ωm t=A m sinωm t，故上式可以改写为s SSB(t)=1/2A m cosωm tcosωc t±1/2A m cos^ωm tsinωc t。
推广到一般情况，则可得到调制信号为任意信号时SSB信号的时域表达式，即s SSB(t)=1/2m(t)cosωc t±1/2m^(t)sinωc t。
单边带调制(SSB)
实验四 单边带调制(SSB)一、概述抑制载波双边带调幅虽然抑制了载波，提高了调制效率，但调制后的频带宽度仍是基带信号带宽的2倍，而且上、下边带是完全对称的，它们所携带的信息也完全相同。
因此，从信息传输的角度来看，只用一个边带传输就可以了。
我们把这种只传输一个边带的调制方式称为单边带抑制载波调制，简称为单边带调制(SSB)。
采用单边带调制，除节省载波功率，还可以节省一半传输频带。
二、实验原理由于单边带调制中只传送双边带信号的一个边带(上边带或下边带)，产生单边带信号的最直观和最简单常用的方法，就是先产生双边带信号，然后通过一个边带滤波器，滤掉不要的边带。
这种产生单边带信号的方法称为滤波法。
如下图所示：滤波法要求滤波器在c 处有理想的锐截止特性。
实际的滤波器从通带到阻带总是有一个无法忽略的过渡带，因此现实中无法实现。
为降低制作难度，也可采用多级频率搬移的方法实现：先在低频处产生单边带信号，然后通过变频将频谱搬移到更高的载频处。
c )(ωSSB H )(t s SSB )(t m产生SSB 信号的方法还有移相法和移相滤波法。
本实验采用移相法。
双边带调制的时域表达式为：t A t A tt A t t m S m c m m c m c m m c DSB )cos(21)cos(21cos cos cos )(ωωωωωωω-++===（1）保留上边带调制信号为：)sin sin cos (cos 21)cos(21t t t t A t A S m c m c m m c m USB ωωωωωω-=+= （2）同理，保留下边带调制信号为：)sin sin cos (cos 21)cos(21t t t t A t A S m c m c m m c m LSB ωωωωωω+=-= （1）（2）两式中，第一项与调制信号和载波的乘积成正比，称为同相分量；第二项与调制信号和载波分别移相90°后的乘积成正比，称为正交分量；这样就得到了实现单边带调制的一种方法-移相法。
单边带调制原理
单边带调制原理
单边带调制（Single Sideband Modulation，简称SSB调制）是一种载波调制技术，通过将原始模拟信号的频谱移动到一个已知的中心频率附近，在传输过程中减小了信号频谱带宽，从而提高了信号传输效率。
单边带调制的原理可以通过下述步骤进行：
1. 信号处理：接收到的原始模拟信号首先会经过一个带限滤波器进行预处理，以去除带外频率的干扰信号，只保留感兴趣的频率范围内的信号。
2. 上下变频：经过滤波器处理后的信号使用一种称为混频的技术进行频率转换。
这个过程使用一个稳定的高频信号（称为本振信号）与输入信号相乘，得到两个频率分量，分别为本振频率加上或减去输入信号频率的数值。
3. 筛选：通过一个低通滤波器，滤掉其中一个频率分量，只保留另一个频率分量。
这样就实现了单边带的选择，将信号的频谱限制在一个窄带范围内。
4. 放大：经过筛选后的单边带信号会被放大，以增强信号的幅度，使其能够进行远距离传输。
5. 恢复：接收端接收到单边带信号后，需要将其恢复为原始模拟信号。
这需要使用一个称为解调器的设备，其中包含了一个本振信号发生器。
6. 调制解调：解调器将本振信号与接收到的单边带信号相乘，得到频率分量的和与差。
通过一个低通滤波器，滤掉和频率分量，只保留差频率分量。
最后，通过一个放大器将差频率分量放大，得到原始模拟信号的完整恢复。
由于单边带调制的特点是在传输过程中减小了信号频谱带宽，因此可以有效地提高信号传输的效率。
它广泛应用于无线通信、广播和航空导航等领域，为信息传输提供了更高的可靠性和效率。
单边带幅度调制
单边带幅度调制
单边带幅度调制（Single Sideband Amplitude Modulation，简称SSB-AM）是一种调制技术，用于将基带信号调制到高频载波上。
与传统的调幅（AM）技术不同，SSB-AM只传输载波带的一侧（上侧或下侧）的信号，从而减少了频谱资源的占用，提高了系统的带宽利用率。
在SSB调制中，采用滤波的方式将原始信号频谱中的负频率（下侧带）或正频率（上侧带）滤除。
这样做的目的是使得传输的信号只占用一半的频谱资源，减少了所需的传输带宽。
SSB-AM可以通过以下步骤实现：
1. 使用带通滤波器将基带信号的频域范围限制在感兴趣的频率范围内。
2. 将滤波后的信号与高频载波进行乘法运算，得到调制信号。
3. 将调制信号通过带通滤波器，只保留上侧带或下侧带。
4. 将滤波后的信号放大，得到最终的调制信号。
SSB-AM具有以下优点：
1. 提高了频谱利用率，节省了频谱资源。
2. 减少了传输功率和系统复杂度。
3. 抑制了载波干扰和噪声，提高了系统的抗干扰性能。
然而，SSB-AM也存在一些问题：
1. SSB-AM的调制和解调需要复杂的滤波器和频率转换器，增加了系统的复杂性和成本。
2. 调制和解调过程中可能引入失真和相位失调，影响信号质量。
综上所述，单边带幅度调制是一种有效的调制技术，可以提高频谱利用率和系统性能，但也需要在设计和实现过程中解决一些技术难题。
SSB单边带信号调制
SSB单边带信号调制由双边带过渡双边带信号虽然抑制了载波，提高了调制效率，但调制后的频带宽度仍是基带信号带宽的2倍，而且上、下边带是完全对称的，它们所携带的信息完全相同。
因此，从信息传输的角度来看，只用一个边带传输就可以了。
我们把这种只传输一个边带的调制方式称为单边带抑制载波调制，简称为单边带调制(SSB)。
原理部分采用单边带调制，除了节省载波功率，还可以节省一半传输频带，仅传输双边带信号的一个边带(上边带或下边带)。
因此产生单边带信号的最简单方法，就是先产生双边带。
然后让它通过一个边带滤波器，只传送双边带信号中的一个边带，这种产生单边带信号的方法称为滤波法。
由于理想的滤波器特性是不可能作到的，实际的边带滤波器从带通到带阻总是有一个过渡带，随着载波频率的增加，采用一级载波调制的滤波法将无法实现。
这时可采用多级调制滤波的办法产生单边带信号。
即采用多级频率搬移的方法实现：先在低频处产生单边带信号，然后通过变频将频谱搬移到更高的载频处。
产生SSB 信号的方法还有：相移形成法，混合形成法。
SSB移相法原理图SSB移相法的形成的SystemView仿真SSB移相法的形成上边带下边带数学表达式为简便起见，设调制信号为单频信号f(t)=Amcosωmt，载波为c(t)=cosωct，则调制后的双边带时域波形为：SDSB(t)＝Amcosωmtcost＝[Amcos(ωc+ωm)t+Amcos(ωc-ωm)t]/2 保留上边带，波形为：SUSB(t)＝[Amcos(ωc+ωm)t]/2＝Am(cosωctcosωmt-sinωctsinωmt)/2保留下边带，波形为：SLSB(t)＝[Amcos(ωc-ωm)t]/2＝Am(cosωctcosωmt+sinωctsinωmt)/2上两式中的第一项与调制信号和载波信号的乘积成正比，称为同相分量；而第二项的乘积则是调制信号与载波信号分别移相90°后相乘的结果，称为正交分量。
实验3 SSB信号的调制与解调
实验3 SSB信号的调制与解调1、实验目的掌握单边带调制（SSB）的调制和解调技术，了解其实现原理；通过实验，学习利用AM、AGC、高通滤波器和频率合成技术实现SSB调制和解调；熟练掌握实验中使用的各种仪器的使用方法。
2、实验原理2.1 单边带调制（SSB）单边带调制（SSB），也称单边带抑制（SSB-SC），是通过在AM调制信号中去掉一个边带来实现压缩信息信号带宽的一种调制方式。
通过单边带调制技术可以实现带宽压缩、频谱效率高等优点。
将带宽压缩到原来的一半或更少，或增加频带的利用率，提高信号的传输品质。
单边带解调是指将带有单边带的信号，通过解调电路恢复出原始的AM调制信号。
在单边带解调电路中一般采用同相和正交相两路解调，最后合成成为原始AM调制信号。
3、实验器材和仪器信号源、AM调制解调装置、示波器、函数发生器、多用电表、高通滤波器、信号发生器、频率计等。
4、实验步骤步骤一：将信号源中的20 kHz正弦波经过3.5 kHz高通滤波器滤波后，接入AM调制解调装置中的输入端；步骤二：调节AM调制解调装置中的AM深度到40%，打开AGC自动增益控制电路；步骤三：调节AM调制解调装置中的LO频率为115.5 kHz，选择LSB单边带发射；步骤四：调节信号源中的20 kHz正弦波频率，使频率计读数达到19.5 kHz左右，观察示波器上的信号；步骤五：检查示波器上的波形是否满足LSB单边带的特点。
步骤一：将频率为115.5 kHz的SSB信号接入同相解调电路及正交解调电路中，将解调信号分别接入示波器观察；步骤二：调节同相解调电路中的LO频率为115.5 kHz，调节正交解调电路中的LO频率为115.505 kHz；步骤三：对示波器上的同相、正交解调信号分别进行滤波，将滤波后的信号再次输入AM调制解调装置中进行合成；步骤四：调节合成后的信号深度为40%，观察示波器上的波形，判断SSB解调是否成功。
5、实验注意事项5.1 保护好实验仪器和设备。
SSB信号的调制与解调仿真
实验名称：SSB 信号的调制与解调仿真【实验目的】● 理解SSB 信号的产生原理及波形。
● 掌握SSB 信号的相干解调原理及方法。
【设计原理】单边带信号（SSB ）是将双边带信号中得一个边带滤掉而形成的，这样既节省发送功率，还可以节省一半传输频带。
单频调制信号为: 载波为: DSB 信号为： 单频调制的SSB 信号可统一表示为： SSB 调制信号的时域表达式为：解调模块：采用相干载波解调方式。
接收的信号为： 解调过程：采用低通滤波器过滤： 【主程序】clc clear all close alltc ωcos ()t m Ω=cos t t cos cos c ω⋅Ωt ()()tcos 21cos 21c c Ω-+Ω+=ωωt ()t sin t sin 21t cos t cos 21t s c c SSBωω⋅Ω⋅Ω= ()()()t m t m t s c c SSB ωωsin t ˆ21cos t 21=()()()t mt m t s c c SSB ωωsin t ˆ21cos t 21=()()()t t mt m t t s c c c c SSB ωωωωcos sin t ˆ21cos t 21cos 2 =()()()()()()t m t m m t m t m c c c c ωωωω2sin t ˆ412cos t 41t 412sin t ˆ412cos 1t 41 +=+=()t 41m%% SSB信号调制过程Fs=100000;%总共的时间t=[0:1/Fs:0.01];%一个脉冲的时间y=cos(300*2*pi*t);%调制的信号yw=fft(y);%其傅里叶变换yw=abs(yw(1:length(yw)/2+1));%已调信号的频谱frqyw=[0:length(yw)-1]*Fs/length(yw)/2;%已调信号频谱的功率Fc=30000;%载波脉冲c=cos(Fc*2*pi*t);%载波b=sin(2*pi*Fc.*t);%载波正弦变换lssb=y.*c+imag(hilbert(y)).*b;%在下边带信号利用希尔伯特变换y1=awgn(lssb,30);wsingle=fft(lssb);wsingle=abs(wsingle(1:length(wsingle)/2+1));%已调信号的频谱frqsingle=[0:length(wsingle)-1*Fs/length(wsingle)/2];%已调信号频谱的功率asingle=ademod(y1,Fc,Fs,'amssb');%SSB的解调aa=fft(asingle);%其傅里叶变换aa=abs(aa(1:length(aa)/2+1));frqaa=[0:length(aa)-1]*Fs/length(aa)/2;%解调信号频谱figure(1);%表格(1)subplot(2,1,1);%创建子表plot(t,y);grid on;title('调制信号的时域波形');subplot(2,1,2);%创建子表plot(frqyw,yw);grid on;title('调制信号频谱');axis([0 1000 0 max(yw)]);%表内数值的取值范围figure(2);%表格(2)subplot(2,1,1);%创建子表plot(t,lssb);grid on;title('下边带信号波形');subplot(2,1,2);%创建子表lewsingle=abs(fft(lssb));plot(lewsingle);axis([0 1000 0 500]);grid on;title('下边带信号频谱');figure(3);subplot(2,1,1);%创建子表plot(t,asingle);grid on;title('解调后信号波形'); subplot(2,1,2);%创建子表plot(frqaa,aa);grid on;title('解调后信号频谱'); axis([0 3000 0 max(aa)]);figure(4);%表格(4)plot(t,c);grid on;title('载波信号时域波形');。
ssb信号调制matlab
ssb信号调制matlab在MATLAB中实现SSB（单边带）信号调制，你可以按照以下步骤进行操作：1. 生成调制信号：首先，你需要生成你想要调制的基带信号。
这可以是一个音频信号或任何其他模拟信号。
2. 将信号进行希尔伯特变换：使用MATLAB中的hilbert函数将基带信号进行希尔伯特变换，以获取其解析信号。
3. 将信号进行上变频（或下变频）：对解析信号进行频率变换，以使其位于你想要的上（或下）边带。
这可以通过将解析信号与一个复杂的正弦波（或余弦波）相乘来实现。
4. 提取单边带信号：由于SSB信号只包含一个边带，因此你需要从频率变换后的信号中提取所需的单边带信号。
这可以通过将频谱截断来实现，只保留你所需的边带。
下面是一个MATLAB示例代码，演示如何实现SSB信号调制：% 步骤1：生成调制信号（这里以简单的正弦波作为示例）fs = 1000; % 采样率t = 0:1/fs:1; % 时间向量fm = 5; % 调制信号频率modulating_signal = sin(2*pi*fm*t); % 生成调制信号% 步骤2：进行希尔伯特变换analytic_signal = hilbert(modulating_signal);% 步骤3：上变频（假设我们希望上边带处于高频区域）fc = 200; % 上边带频率carrier_signal = exp(1j*2*pi*fc*t); % 复杂正弦波作为载波信号% 步骤4：提取上边带信号upper_sideband_signal = analytic_signal .* carrier_signal;% 绘制调制信号和SSB信号figure;subplot(3,1,1);plot(t, modulating_signal);title('Modulating Signal');xlabel('Time (s)');ylabel('Amplitude');subplot(3,1,2);plot(t, real(upper_sideband_signal));title('Upper Sideband Signal');xlabel('Time (s)');ylabel('Amplitude');subplot(3,1,3);plot(t, imag(upper_sideband_signal));title('Imaginary part of Upper Sideband Signal');xlabel('Time (s)');ylabel('Amplitude');上面的代码演示了上边带的生成，如果你想生成下边带，只需对载波信号的相位进行调整即可。
基于matlab的ssb的调制与解调设计依据
基于matlab的ssb的调制与解调设计依据一、概述在通信领域中，调制与解调是一种重要的信号处理技术。
单边带调制（SSB）是一种常见的调制方式，它在频谱利用率和功率效率方面具有优势，因此被广泛应用于通信系统中。
为了实现SSB的调制与解调，需要设计相应的算法和实现方案。
而Matlab作为一种强大的工程软件，也被广泛用于数字信号处理领域。
本文将围绕基于Matlab的SSB调制与解调的设计依据展开阐述。
二、SSB调制的原理1. SSB调制的概念单边带调制（SSB），是将调制信号的频谱移到正频率轴或负频率轴上的其中一侧而不产生另一频谱的一种调制方式。
SSB调制有上下两种形式，分别称为上边带和下边带。
在实际应用中，常采用抑制载波的方式实现SSB调制。
2. SSB调制的数学表示对于一般的调制信号m(t)，经过SSB调制后得到的调制信号s(t)可表示为：s(t) = m(t)cos(2πfct) - jH[m(t)]sin(2πfct)其中，H[m(t)]为m(t)的希尔伯特变换。
三、SSB调制的设计依据1. 基带信号及滤波SSB调制的第一步是对基带信号进行处理，通常需要进行低通滤波以限制频谱范围。
Matlab提供了丰富的信号处理工具箱，可以方便地实现基带信号的生成和滤波处理。
2. 载波抑制和频谱转移在SSB调制中，需要实现对载波的抑制，从而得到单边带信号。
频谱转移可以通过Matlab中的频谱分析和变换函数来实现。
3. SSB调制系统的搭建基于Matlab，可以通过编写代码来搭建SSB调制系统，包括信号处理、频谱分析、滤波和调制等步骤。
四、SSB解调的原理1. SSB解调的概念SSB解调过程是对接收到的单边带信号进行处理，从而得到原始的基带信号。
解调过程中需要进行频谱转移和滤波，以还原原始信号。
2. SSB解调的数学表示对于接收到的SSB信号s(t)，经过解调后得到的解调信号m(t)可表示为：m(t) = s(t)cos(2πfct) - jH[s(t)]sin(2πfct)其中，H[s(t)]为s(t)的希尔伯特变换。
ssb名词解释
ssb名词解释
SSB是迈克尔·科尔姆巴克（Michael Kolbaba）于1974年创立的一家美国电子公司，专门从事无线电技术的研发和生产。
SSB是英语Single SideBand（单边带）的缩写，是一种调制方式，可以通过在射频信号中去掉载波，减少传输带宽，提高频谱利用效率。
传统的调制方式是在射频信号中携带一定频率和振幅的载波。
而SSB调制则去掉了其中的一半载波信号，只携带了一个侧带。
这样做的好处是，传输带宽可以缩小一倍，因此可以在有限的频谱中传输更多的信息。
另外，由于没有了载波，防止了干扰的产生，提高了通信的可靠性。
SSB技术的应用非常广泛。
在无线通信领域，特别是在短波通信和航空通信中，SSB被广泛应用于远距离通信。
通过使用SSB技术，一台发射机可以在更远的距离内传输更清晰、更稳定的语音和数据信息。
此外，SSB还被用于声纳和雷达等雷达系统，用于通过无线电信号探测、测距、观测和监测目标。
通过SSB技术的应用，可以提高雷达系统的灵敏度和分辨率，实现更精确的目标探测和跟踪。
SSB技术也被应用于无线电广播。
在AM广播中，采用SSB 调制可以提高音质和抗干扰能力，使得广播信号更清晰，减少了传输信号中的噪音和失真。
综上所述，SSB是一种无线电技术中的调制方式，通过去掉射频信号中的一半载波，减少带宽，提高频谱利用效率。
SSB技术在无线通信、雷达系统和无线电广播等领域有着广泛的应用，可以提高通信质量、增加传输距离和改善音质。
ssb调制与解调原理
SSB（单边带）调制与解调的原理是基于AM（调幅）的进一步改进。
在AM中，载波信号与音频信号相混频，然后产生的信号通过一个低通滤波器进行过滤，得到的就是AM 信号。
然而，在SSB中，我们移除了下边带（LSB）和载波，只发送上边带（USB）。
这使得带宽减半，效率提高到近100%。
SSB调制原理：
1.基带信号m(t)和高频载波相乘实现DSB信号的调制。
2.DSB信号经过一个滤波器生成SSB。
3.为了实现这一过程，带通滤波器被添加到系统中移除额外的边带。
SSB解调原理：
1.SSB信号经过信道传输之后，再和载波相乘。
2.经过低通滤波器后恢复出原始基带信号。
3.在接收系统中，接收机有自己的载波信号（来自本地振荡器），用以还原单边带信号到原始调幅信号。
SSB的优势：
1.带宽减少了一半，使得在同一频带中可以放置双倍的频道数量（或电台）。
2.除非正在发送信息，否则没有传输载波，这有利于隐蔽信号并提高效率。
典型的AM系统传输存在两个相同边带的问题，为了防止解调时失真，其调制效率上限为33%。
而SSB系统中没有这个问题，其效率近100%。
总的来说，SSB调制与解调原理是基于AM的进一步优化，通过移除一个边带和载波，使得带宽减少了一半，同时提高了传输效率。
SSB调制课件ppt
SSB调制技术相对简单，容易在硬 件上实现，下落了装备和运营成本 。
SSB调制与其他调制的比较
AM调制
AM调制同时使用两个边带，因此传输带宽是SSB的两倍。此 外，AM信号的抗干扰能力较弱。
FM调制
FM调制虽然也使用两个边带，但其主要目的是为了传输音频 信号的频率信息，而是幅度信息。因此，FM信号的抗干扰 能力较强，但频谱利用率较低。
基于软件无线电的SSB调制实现
总结词
利用软件无线电技术实现SSB调制，具有灵活性高、可扩大性强的优点，但实时性要求 较高。
详细描写
基于软件无线电的SSB调制通过软件编程实现无线信号的调制解调。这种方法具有较高 的灵活性，可以方便地实现各种调制参数的调整，且易于扩大，但需要较高的实时性要
求和计算资源。
SSB调制的优势与应用
01
频谱效率高
由于SSB只使用一个边带，其频谱效率比传统的AM和FM更高，使得在
有限的频谱资源中可以传输更多的信息。
02 03
抗干扰能力强
SSB调制传输的信号具有更好的抗干扰性，因为其不仅传输幅度信息， 还传输相位信息。这在无线通讯中尤为重要，可以下落噪声和干扰的影 响。
应用于广播和通讯
06
SSB调制的实际应用案例
无线电通讯中的SSB调制应用
无线电广播
SSB调制用于长距离广播信号传输， 如调频广播和单边带（SSB）广播， 能够减少带宽占用，提高频谱利用率 。
无线电通讯
在无线电通讯中，SSB调制用于语音 和数据传输，特别是在业余无线电和 船舶无线电通讯中，因为它能够提供 可靠的通讯链路并减少干扰。
SSB调制信号的生成
抑制载波双边带（DSB）调制
在载波信号的两个边带上分别调制基带信号，生成DSB调制信号。
单边带调制原理
单边带调制原理单边带调制（SSB）是一种常见的调制方式，它在通信系统中起着至关重要的作用。
本文将从单边带调制的原理入手，对其进行详细的介绍和解析。
单边带调制原理。
单边带调制是一种将信号调制到载波上的技术，它的原理是通过滤波器将信号的频谱分成两部分，然后只传输其中的一部分。
这样可以减小信号的带宽，提高信号的传输效率。
在单边带调制中，信号经过调制器调制到载波上，然后经过滤波器进行滤波处理，最终只有一个频带的信号被传输出去。
这样就可以节省频谱资源，提高信号的传输效率。
单边带调制的原理可以用数学公式来描述。
设信号为s(t)，载波为c(t)，则单边带调制的输出信号可以表示为：x(t) = s(t) c(t)。
其中表示卷积运算。
通过这个公式可以清楚地看到，单边带调制是将信号和载波进行卷积运算得到输出信号的过程。
单边带调制的优点。
单边带调制具有以下几个优点：1. 节省频谱资源，由于单边带调制只传输信号频谱的一部分，因此可以节省频谱资源，提高信号的传输效率。
2. 抗干扰能力强，单边带调制可以通过滤波器将信号的频谱分离，因此可以更好地抵抗信道中的噪声干扰。
3. 降低功率消耗，由于单边带调制只传输信号的一部分频谱，因此可以降低功率消耗，延长通信设备的使用寿命。
单边带调制的应用。
单边带调制在通信系统中有着广泛的应用，特别是在无线通信和数字通信领域。
由于其节省频谱资源、抗干扰能力强和功率消耗低的优点，单边带调制被广泛应用于调频调制、调相调制和数字调制等领域。
总结。
单边带调制是一种重要的调制方式，它通过滤波器将信号的频谱分成两部分，然后只传输其中的一部分，从而节省频谱资源，提高信号的传输效率。
单边带调制具有节省频谱资源、抗干扰能力强和功率消耗低的优点，在通信系统中有着广泛的应用。
通过本文对单边带调制原理的介绍，相信读者对单边带调制有了更深入的了解，对其在通信系统中的重要作用有了更清晰的认识。
希望本文能够为读者提供有益的信息，谢谢阅读！。
解调单边带方法
解调单边带方法
解调单边带（SSB，Single-Sideband）信号的方法通常涉及以下步骤：
1.信号滤波：首先，可能需要对接收到的信号进行滤波，以消除不需要的噪声和干扰。
2.同步检测：单边带信号通常使用同步检测进行解调。
这需要一个与发送端使用的相同频率和相位的本地振荡器（LO，Local Oscillator）来产生一个
参考信号。
这个参考信号与接收到的单边带信号相乘，从而将信号从射频（RF）转换到中频（IF）或基带。
3.低通滤波：同步检测后，产生的信号通常包含高频分量和低频分量。
为了提取出所需的信息，可以使用一个低通滤波器来滤除高频分量。
4.解调：在滤波之后，信号可能需要进一步解调以提取原始信息。
这可能涉及将信号从模拟转换为数字，以及应用适当的解码算法。
以上步骤提供了一个基本的解调单边带信号的方法。
然而，具体的实现可能会因应用的不同而有所变化，例如，在无线通信、广播或音频处理等领域中，解调方法可能会有所不同。
请注意，解调单边带信号需要一定的电子工程和信号处理知识。
如果你不熟悉这些概念，可能需要进一步的学习或寻求专业帮助。
单边带调制的原理
单边带调制的原理单边带调制（Single Sideband Modulation，SSB）是一种调制方式，通过只传输调制信号谐波的一半，可以有效地利用频谱资源。
单边带调制的原理主要涉及信号的频域分析、滤波和混频等技术。
以下将详细介绍单边带调制的原理。
单边带调制的原理可以分为两个主要步骤：解调和调制。
首先，先来了解解调的过程。
解调是将原始信息信号从调制信号中还原出来的过程。
在单边带调制中，解调主要包括两个步骤：混频和滤波。
混频是指将调制信号与一个本地振荡器的正弦波相乘，以实现频带的平移。
这个本地振荡器的频率需要与调制信号的中心频率相同，但相位差为180度。
通过混频，原来调制信号的频谱被平移到基带频率附近，便于后续的解调处理。
然后，通过滤波将频谱平移到原始信息信号所在的频率范围。
滤波器的作用是去除混频后得到的信号中不需要的频率部分，只保留原始信息信号的频谱。
通常使用低通滤波器来实现，去掉高频部分。
接下来，让我们来介绍调制的过程。
调制是指将原始的信息信号转换为能够传输的调制信号的过程。
在单边带调制中，调制主要包括频带转换以及调制波形的生成两个步骤。
频带转换是通过一个带通滤波器实现的，将原始信息信号的频谱转换到一个较高的频率范围，以提供给后续的调制过程。
这个频带转换的频率范围要与解调过程中的本地振荡器频率相匹配。
调制波形的生成是指将频带转换后的信号与一个载波进行调制。
在单边带调制中，通常使用幅度调制（AM）或者相干调制（AM）来生成调制波形。
幅度调制通过改变载波的振幅来实现信号的调制，而相干调制通过改变载波的相位来实现信号的调制。
在生成调制波形时，通过抑制调制波形的一边的频谱，从而实现单边带调制的效果。
总结一下，单边带调制的原理主要包括频谱分析、滤波和混频、调制波形的生成等步骤。
通过这些步骤，我们可以将原始信息信号转换为单边带调制信号，从而实现频谱资源的有效利用。
单边带调制应用广泛，例如在无线通信、广播和电视传输中都得到了广泛的应用。
SSB信号的调制与解调
SSB信号的调制与解调一．题目要求：用matlab 产生一个频率为1Hz，功率为1 的余弦信源，设载波频率ωc=10Hz，,试画出：SSB 调制信号的时域波形；采用相干解调后的SSB 信号波形；SSB 已调信号的功率谱；在接收端带通后加上窄带高斯噪声，单边功率谱密度0 n = 0.1，重新解调。
二．实验原理：1.单边带调制只传送一个边带的调制方式，SSB信号的带宽是与消息信号m(t)相同。
对信号采取先调制搬频，再过低通（高通）滤波器取上（下）边带的方法进行调制。
2. 单边带信号解调方法：相干解调法相干解调后让信号过低通滤波器，取得有用信号()t m 21，其幅度为调制信号一半。
三． 实验结果与分析1. 信号发送端调制信号与载波时域图形：由题意生成一个频率为1Hz ，功率为1 的余弦信源，设载波频率ωc =10Hz ，如图：如图，调制信号为低频信号，载波为高频信号。
tt()()[]()()()t t m t t m t m tt t m t t m 0002sin ˆ212cos 2121cos sin ˆcos ωωωωω++=+2. 假设信道理想，对信号进行调制与解调：如图可知，经相干解调后的单边带信号时域形状不变，仅仅是幅度变为原信号的一半。
3. 调制信号、SSB 信号与解调后信号频谱比较：-2-1012调制信号时域波形-1-0.500.51相干解调后的信号时域波形t-20-15-10-50510152002调制信号功率谱f-20-15-10-5051015202SSB 信号功率谱f-20-15-10-50510152001调制信号功率谱f由信号频谱图可知：（1） S SB 调制是对调制信号进行搬频之后去边带，其频带宽度与原调制信号相同，频带利用率提高。
（2） 对SSB 信号进行相干解调还原出原始信号的频谱与原调制信号相同，但其幅度减半。
从数学公式结合物理角度看，SSB 信号进行相干解调后仅有()t m 21为有用信号，其余频率成分被低通滤波器滤掉了。
ssb调制原理
ssb调制原理SSB调制原理引言：单边带（Single Sideband，简称SSB）调制是一种常用的调制方式，它在无线通信中起着重要的作用。
本文将详细介绍SSB调制的原理及其应用。
一、调制原理SSB调制是通过消除载波和其中一个边带，只保留另一个边带来实现的。
其基本原理是通过使用一个带通滤波器，使得载波频率和一个边带频率通过滤波器后被抑制，而另一个边带频率通过滤波器后被保留。
这样，只有一个边带频率和无载波信号被传输，从而达到减小功率消耗、提高频谱利用率的目的。
二、调制过程SSB调制过程包括信号的上变频和滤波两个步骤。
1. 上变频在SSB调制中，信号首先经过带通滤波器，将所需频率范围内的信号提取出来。
然后，通过使用一个可调的局部振荡器，将信号的频率上移，使其频率范围在较高的频段内。
这样，原信号就被转换为高频信号。
2. 滤波在上变频后，通过带通滤波器进一步处理信号。
滤波器的作用是消除一个边带和载波信号，只保留另一个边带。
通过调整滤波器的参数，如中心频率和带宽，可以实现对边带的选择。
最终产生的信号即为SSB调制信号。
三、优点与应用SSB调制具有以下优点：1. 高效利用频谱资源：由于SSB调制只保留一个边带和无载波信号，相比传统的调制方式，可以大大减小信号的带宽，从而提高频谱利用率。
2. 抗干扰能力强：由于SSB调制将信号频率转移到较高的频段，使其相对于噪声和干扰更加免疫。
3. 传输距离远：通过SSB调制，可以实现信号在远距离的传输，提高通信的可靠性和稳定性。
SSB调制在无线通信中有广泛的应用，主要包括以下几个方面：1. 无线电广播：SSB调制可以提高广播电台的发射效率和频谱利用率，使得广播信号能够覆盖更大的范围。
2. 通信系统：SSB调制在长距离通信中应用广泛，如海上通信和航空通信等领域。
它可以提供更好的通信质量和抗干扰能力，保证通信的可靠性和稳定性。
3. 语音和视频传输：SSB调制可以应用于语音和视频传输领域，如电话系统和视频会议等。
实验3 SSB信号的调制与解调
2022年4月28日 北京邮电大学信息工程 SSB 信号的调制与解调 姓名： ××× 学 号： ×××指导教师：×××一、实验目的 (3)二、实验原理 (3)1、原理框图 (3)Ⅰ：SSB信号调制 (3)Ⅱ：SSB信号解调 (3)2、实验连接图 (4)Ⅰ：SSB信号调制 (4)Ⅱ：SSB信号解调 (4)三、实验内容 (5)四、试验设备 (5)五、实验步骤 (5)六、实验结果 (6)1、SSB调制 (6)七、实验分析 (6)1、上边带or下边带 (6)八、实验体会 (7)一、实验目的①掌握单边带（SSB）调制的基本原理；②掌握单边带（SSB）解调的基本原理；③测试SSB调制器的特性。
二、实验原理1、原理框图Ⅰ：SSB信号调制图一：SSB信号调制原理框图m(t)：均值为零的模拟基带信号（低频）；c(t)：正弦载波信号（高频）；QPS：正交分相器，其输出为两路正交信号。
Ⅱ：SSB信号解调图二：SSB信号解调原理框图2、实验连接图Ⅰ：SSB信号调制图三：SSB信号调制实验连接图Ⅱ：SSB信号解调图四：SSB信号解调实物连接图三、实验内容（一）掌握SSB信号的调制方法；（二）掌握SSB信号的解调方法；（三）掌握调制系数的含义。
四、试验设备音频振荡器（Audio Oscillator），主振荡器（Master Signals），加法器（Adder），乘法器（Multiplier），移相器（Phase Shifer），正交分相器（Quadrature Phase Splitter），可调低通滤波器（Tunable LPF）。
五、实验步骤（一）采用音频振荡器产生一个基带信号，记录信号的幅度和频率。
载波可由主振荡器输出一个高频信号。
（二）通过移相器使载波相移π/2。
（三）注意检查移相器的性能。
六、实验结果1、SSB调制图五：SSB调制蓝色：模拟基带信号m(t)；黄色：已调信号s(t)。
ssb测试标准
ssb测试标准
SSB（Single Sideband）测试标准是用于评估无线通信设备中单边带信号传输的性能和质量的标准。
单边带调制是一种调制技术，它可以有效地利用频谱资源，并提高信号传输的效率。
一般来说，SSB测试标准包括以下方面的要求和测试：
1. 信号纯度：评估单边带信号的纯度和无杂散分量。
这可以通过测量信号频谱特性，并检查杂散分量和谐波能级来进行评估。
2. 信号带宽：测量单边带信号的带宽，并确保其符合规定的频谱需求。
3. 调制深度：评估单边带信号的调制深度，即调制信号的振幅变化程度。
这可以通过测量调制指数来进行评估。
4. 抗干扰性能：评估单边带信号对干扰的抵抗能力。
这可以通过在存在干扰信号的情况下测量信噪比和误码率来进行评估。
5. 相位准确性：评估单边带信号的相位准确性和稳定性。
这可以通过测量相位偏移和相位噪声来进行评估。
6. 功率效率：评估单边带信号的功率效率和能源利用效率。
这可以通过测量发射功率和电流消耗来进行评估。
此外，具体的SSB测试标准可能会根据不同的无线通信技术和应用领域而有所不同。
例如，对于移动通信系统（如GSM、LTE等），相应的国际标准和规范通常会定义详细的SSB测试要求。
通过遵循相应的SSB测试标准，可以确保无线通信设备中单边带信号传输的质量和性能符合规定的要求，并保证有效的无线通信。
