浅谈自动重合闸装置作者：崔杰来源：《城市建设理论研究》2012年第28期摘要：电力线路实现在相关回路的保护动作后，预定启动断路器重合。
其特点就是极大地提高了供电的可靠性，减少了停电的损失，而且还提高了电力系统的暂态稳定水平，增强了线路的送电容量。
关键词：自动重合闸继电保护电力中图分类号：F407.61文献标识码：A 文章编号：电力线路发生故障后，在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。
在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。
此类故障称为“永久性故障”。
据统计，系统中永久性故障一般不到10%，其余故障都是由于雷击过电压引起的绝缘子表面闪络，树障、异物搭挂等引起的瞬时故障。
当系统出现故障时，保护立刻动作使线路或设备断电，在非常短暂的时间内，故障点的电弧就会自动熄灭，是绝缘得以恢复。
此时自动重合闸装置动作，自动将断路器合上，恢复系统正常运行1、分析自动重合闸在电力系统中的作用及优点自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。
运行经验表明，架空线路大多数故障是瞬时性的，如：（1）雷击过电压引起绝缘子表面闪络。
（2）大风时的短时碰线。
（3）通过鸟类身体（或树枝）放电。
此时，若保护动——>熄弧——>故障消除——>合断路器——>恢复供电。
手动（停电时间长）效果不显著，自动重合效果明显。
（1）对暂时性故障，可迅速恢复供电，从而能提高供电的可靠性。
（2）对两侧电源线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。
（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。
重合闸的应用：1KV及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设ZCH。
高压电力线路自动重合闸装置的分析与探究_崔璇
所谓自动重合闸装置，是将因非正常操作而跳开的断路器重 新自动投入的一种自动装置，简称 ARC 装置。
1KV 及以上电压的架空线路或电缆与架空线路的混合线路上，只 要装有断路器，一般均装设自动重合闸装置。
电力架空线路常见故障分“瞬时性”故障和“永久性”故障两 种“。瞬时性”故障指的是电力线路发生故障后，断路器在继电保 护装置作用下跳闸将电路切断后，故障点发生去游离，电弧熄灭， 绝缘强度恢复，故障自行消除的故障现象。此时，如把线路上装设 的断路器重新合上，就能恢复正常供电，从而减少停电时间，提高 供电的连续性和可靠性。而“永久性”故障指的是在线路被断开以
当一次电路发生短路故障时 继电保护装置动作 出口
继电器触头常开 KM 闭合 跳闸线圈 YR 得电 断路器 QF 自
动跳闸 断路器辅助触点 QF3-4 闭合，而且重合闸继电器 KAR
启动 经短延时后 KAR 常开触点闭合 合闸接触器 KO 通电
动作 合闸线圈 YO 得电动作 断路器 QF 重合闸成功 恢
1 自动重合闸装置
后，故障仍然存在的故障现象。这时即使再合上断路器，由于故障 仍然存在，线路还要被继电保护作用而再次断开，因而就不能恢 复正常的供电。据统计，架空线路发生“永久性”故障的机会不足 10%，故障大多是“瞬时性”故障。常见原因有 ：由于雷电过电压引 起的绝缘子表面闪络 ；大风引起的短时碰线 ；线路对树枝放电、 通过鸟类身体的放电 ；树枝等物掉落在导线上引起的单相和相 间短路以及绝缘子表面污染等。由此可见，电力线路被断开之后， 再进行一次合闸，其成功的可能性是很大的。这种合闸也可以由 人员手动操作，但由于停电时间长，效果并不十分显著。为此在
设计与研发
2014.15

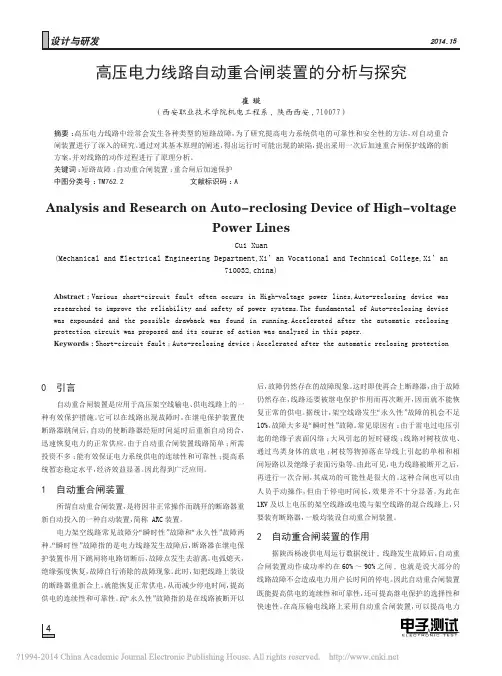

高压电力线路自动重合闸装置的分析与探究

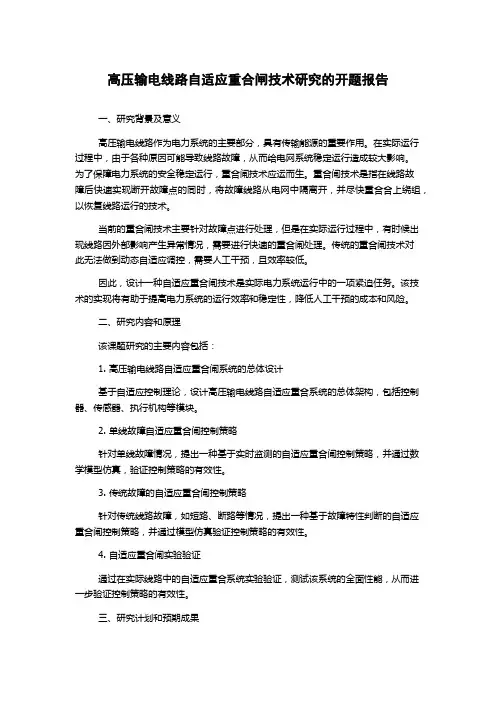

高压输电线路自适应重合闸技术研究的开题报告
高压输电线路自适应重合闸技术研究的开题报告一、研究背景及意义高压输电线路作为电力系统的主要部分，具有传输能源的重要作用。
在实际运行过程中，由于各种原因可能导致线路故障，从而给电网系统稳定运行造成较大影响。
为了保障电力系统的安全稳定运行，重合闸技术应运而生。
重合闸技术是指在线路故障后快速实现断开故障点的同时，将故障线路从电网中隔离开，并尽快重合合上绕组，以恢复线路运行的技术。
当前的重合闸技术主要针对故障点进行处理，但是在实际运行过程中，有时候出现线路因外部影响产生异常情况，需要进行快速的重合闸处理。
传统的重合闸技术对此无法做到动态自适应调控，需要人工干预，且效率较低。
因此，设计一种自适应重合闸技术是实际电力系统运行中的一项紧迫任务。
该技术的实现将有助于提高电力系统的运行效率和稳定性，降低人工干预的成本和风险。
二、研究内容和原理该课题研究的主要内容包括：1. 高压输电线路自适应重合闸系统的总体设计基于自适应控制理论，设计高压输电线路自适应重合系统的总体架构，包括控制器、传感器、执行机构等模块。
2. 单线故障自适应重合闸控制策略针对单线故障情况，提出一种基于实时监测的自适应重合闸控制策略，并通过数学模型仿真，验证控制策略的有效性。
3. 传统故障的自适应重合闸控制策略针对传统线路故障，如短路、断路等情况，提出一种基于故障特性判断的自适应重合闸控制策略，并通过模型仿真验证控制策略的有效性。
4. 自适应重合闸实验验证通过在实际线路中的自适应重合系统实验验证，测试该系统的全面性能，从而进一步验证控制策略的有效性。
三、研究计划和预期成果1. 研究计划2022年1-2月：理论研究和技术方案确定2022年3-4月：系统设计和软硬件开发2022年5-6月：控制策略开发和仿真验证2022年7-9月：实验系统搭建和实验验证2022年10-12月：实验数据分析和报告撰写2. 预期成果（1）提出基于自适应控制理论的高压输电线路自适应重合闸系统控制策略。
