电源适配器拆解
联想新款雅典娜移动电源拆解(转)
包装正面，很简洁，lenovo的logo，mobile power，哈哈，不是小新那样写着power bank 的山寨称呼，比小新有提高，MP506是型号；包装反面，明明白白的写着执行标准GB/T 18287-2013，在移动电源市场如此混乱的情况下，能明确标出执行标准，何其难得，我这个生产日期是2014年4月4日；去掉纸质外皮，里面是精美的塑料包装；全家福，电源本体，电源线，说明书，保修卡，经过实测，电源线跟小新是一样的，电源线经实测，可以当数据线使用；本体正面，很简约，一个lenovo的logo，通体银白色，手感很好，大小合适，握持感不错；本体反面，更简约，一个序列号；前脸，一个USB输出，最大1.5A，一个miniUSB输入，最大1.8A，四个电量指示灯，到手亮三个，最右边是电源键，可以显示电量，充电时需要按一下才能充电，这种设计坏处是要按一下才能充，不是自动的，好处自然是省电，不用的时候可以切断电路，没什么出彩的地方，跟小米很像；电源尾部，简单的标明电源的一些信息，产地是联想的武汉分公司；拆解方式跟小米一样，就是弄开尾部的贴片，拧下两颗螺丝，轻轻一推就出来了，拆开过程经过了一番摸索，看看所有的东西，外壳，头尾贴片，尾部挡板，托盘电池保护板总成，电池的表面粘有泡沫用于抵消外力，看着还凑合；保护板正面，整体比较简洁，没有太多的元件，主要是两个8205A+DW01组成的锂电池保护电路，电池正负极通过点焊的方式连接电路板，结实的同时保证转换效率，左上角的红色部分是伸出来的热敏电阻，用于触发过热保护，这一设计在很多移动电源中被省去，联想还是很厚道的；热敏电阻特写，两个漆包线连接过去，显得有些单薄，拆解过程小心翼翼；拧下两颗螺丝，用信用卡小心翼翼的翘下电池，电池是通过双面胶粘在托盘上的，尽管小心翼翼，还是在电池上留下痕迹，这种聚合物电池是铝箔包装的，很软，电池的两边贴有耐高温胶布；电池特写，正如联想宣传的，电芯的确来自ATL，苹果的电芯也来自ATL，3.7V，18.81Wh，18810mAVh÷3.7V=5083.8mAh，比产品的标称5000mAh略高，联想很厚道了；保护板反面来一张，保护板上印着RTJG的logo，查了一下貌似是东莞某公司，难道又是代工的产品；保护板反面的主角，来自德州仪器的BQ24295主控芯片，具有温控和升压功能，小米的貌似是BQ24195，具体差异不太清楚，但是看芯片价格，貌似24195要贵一点；保护板反面的另一个主要芯片，丝印是430G2332，同样是来自德州仪器的超低电压MCU，与BQ24295组成宣传所说的双TI控制电路，在这个芯片上小米采用的是ABOV的芯片，大同小异吧；拆完装回，不能算是无损拆解，电源尾部有翘过的痕迹，保修肯定是没了，大家给点M安慰一下吧。
Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测
Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测本次带拆解的是Lenovo联想 65W USB PD电源适配器ADLX65YCC2A拆解评测。
一、外观
造型是笔记本电源较为常见的长条形，3孔梅花形交流电源输入插座，自带一体化Type-C 线和魔术捆扎带。
台达代工，产品型号 ADLX65YCC2A，功率65W。
铭牌显示共支持4档电压输出：
5V、2A;9V、2A;15V、3A;20V、3.25A。
Type-C插头特写。
二、测试
ChargerLAB POWER-Z KM001测试仪截获的报文显示的3档电压输出分别为：
5V、3A;9V、3A;15V、3A;20V、3.2A，与产品标称略有出入。
Type-C口经乐得瑞PD诱骗器转接EBD测试：
5V档最大输出3.4A，功率16.4W，超过标称值。
受线材长度及转接影响，电压略低。
9V档最大输出3.31A，功率28.8W，超过标称值。
15V档最大输出3.31A，功率28.8W，超过标称值，也超过了EBD 35W的测量范围，电压较为坚挺。
网易USB-C 65W PD电源适配器拆解图
网易USB-C 65W PD电源适配器拆解图
最近在研究Type-C充电器，所以对一些充电器进行了拆解。
其中一款竟然是网易品牌的充电器。
锤子不是都做手机了么？大家都在玩跨界。
一个互联网公司为啥要做个充电头呢，估计应该是O的，不过我们一点点分析一下。
1、外观
为了实现PD3.0的协议，所以接口需要4根线以外对的信号，充电头上面的接口是Tpye-C 的接口。
底部名牌参数如下，品名：网易智造USB-C电源适配器（65W）、型号：NIT-TAC-01-65W-WH、输入：100-240V~50/60Hz 1.8A、输出：5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A、制造商：杭州网易严选贸易有限公司。
2、尺寸：6.9cmX6.9cm
总体来说，尺寸还是比较小的，便于携带。
3、散热
主要功率器件：MOSFET、变压器都通过大量的金属进行散热。
可见散热的挑战还是非常大的。
这个体积，需要做这么大功耗的非金属外壳的电源，散热密度还是比较大的，很困难。
背面，无大功率器件。
但是运用背面空间，做了一个金属层，辅助散热
四、固定
这个适配器是移动设备，所以超高器件的固定算是比较重要的。
mophie无线充电器拆解 内部做工如何

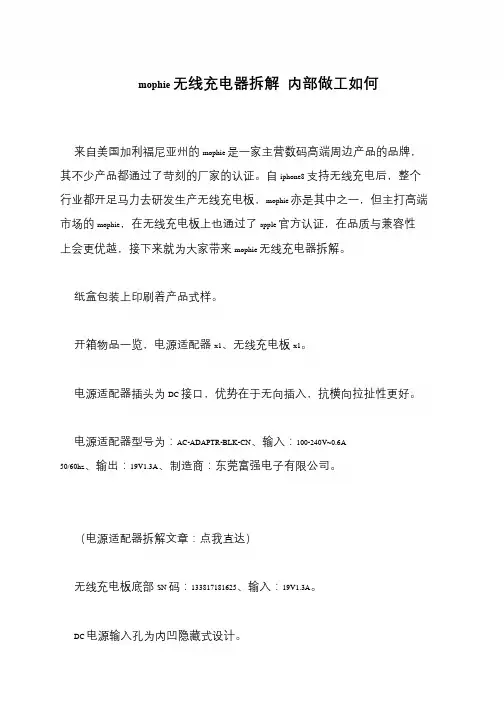

mophie 无线充电器拆解内部做工如何
来自美国加利福尼亚州的mophie 是一家主营数码高端周边产品的品牌，其不少产品都通过了苛刻的厂家的认证。
自iphone8 支持无线充电后，整个行业都开足马力去研发生产无线充电板，mophie 亦是其中之一，但主打高端市场的mophie，在无线充电板上也通过了apple 官方认证，在品质与兼容性上会更优越，接下来就为大家带来mophie 无线充电器拆解。
纸盒包装上印刷着产品式样。
开箱物品一览，电源适配器x1、无线充电板x1。
电源适配器插头为DC 接口，优势在于无向插入，抗横向拉扯性更好。
电源适配器型号为：AC-ADAPTR-BLK-CN、输入：100-240V~0.6A
50/60hz、输出：19V1.3A、制造商：东莞富强电子有限公司。
（电源适配器拆解文章：点我直达）
无线充电板底部SN 码：133817181625、输入：19V1.3A。
DC 电源输入孔为内凹隐藏式设计。
电源适配器损坏应该如何更换
电源适配器损坏应该如何更换在我们日常使用电子设备的过程中，电源适配器扮演着至关重要的角色。
它为我们的手机、笔记本电脑、平板电脑等设备提供稳定的电力支持。
然而，由于各种原因，电源适配器可能会损坏，这时候就需要我们进行更换。
那么，电源适配器损坏后应该如何更换呢？下面就为大家详细介绍一下。
首先，我们需要确定电源适配器确实已经损坏。
电源适配器损坏的表现可能有多种，比如设备无法充电、充电速度异常缓慢、电源适配器本身发热严重、出现异味或者冒烟等。
如果出现了这些情况，那么很有可能是电源适配器出现了故障。
在确定电源适配器损坏后，接下来要做的就是选择合适的替代品。
这可不是一件简单的事情，需要我们考虑多个因素。
其一，要确保新的电源适配器的输出电压和电流与原适配器匹配。
这是非常关键的一点，如果输出电压和电流不匹配，可能会对设备造成损坏。
一般来说，原电源适配器的电压和电流信息会标注在其外壳上，我们可以仔细查看。
其二，要注意电源适配器的接口类型。
不同的设备可能使用不同类型的接口，例如 USB TypeC、Micro USB、DC 接口等。
确保新的适配器接口与设备兼容，否则无法正常连接使用。
其三，品牌和质量也是需要考虑的因素。
选择知名品牌和有良好口碑的产品，通常能够保证其质量和稳定性。
不要贪图便宜而选择一些没有质量保障的山寨产品，这可能会给您的设备带来潜在的风险。
购买新的电源适配器，我们可以通过多种渠道。
一是可以选择官方渠道，比如设备制造商的官方网站或者官方授权的实体店。
这样购买到的适配器通常能够保证与设备的完美适配，质量也更有保障。
二是可以选择一些知名的电商平台，但要注意选择信誉好、评价高的商家。
在收到新的电源适配器后，就可以开始进行更换了。
在更换之前，一定要先关闭设备，并拔掉原电源适配器与设备和电源插座的连接。
然后，将新的电源适配器插头插入电源插座，再将适配器的接口与设备连接。
连接时要注意插紧，确保接触良好。
完成连接后，可以尝试开启设备，观察是否能够正常充电。
手机充电器拆卸方法
手机充电器拆卸方法引言手机充电器作为我们日常生活中必不可少的电子设备之一，随着科技的不断发展，充电器的种类也越来越丰富。
有时候，我们可能会遇到一些问题，比如充电器无法正常工作、需要更换充电线等。
这时，我们可以考虑拆卸手机充电器来进行维修或更换。
本篇文章将介绍一种典型的手机充电器拆卸方法，通过这种方法，您可以安全地拆卸充电器并进行必要的维修或更换。
准备工具和材料在开始拆卸手机充电器之前，我们需要准备一些工具和材料：1. 一个小型螺丝刀和几个大小合适的螺丝刀头2. 一根细小的撬棒或者钥匙3. 一些绝缘胶带（可选）4. 一些安全手套和护目镜（可选）请确保您拥有以上准备，并在进行拆卸操作时注意个人安全。
拆卸过程以下是一种常见的手机充电器拆卸步骤：第一步：确定类型首先，您需要确定您的手机充电器的类型。
市面上常见的充电器有两种：插头和充电头分离式和一体式。
如果您的充电器是插头和充电头分离式，那么拆卸插头和充电头是分开进行的。
如果是一体式，则只需要进行一次拆卸。
第二步：拆卸插头（如适用）如果您的充电器是插头和充电头分离式，则首先拆卸插头。
1. 使用小型螺丝刀，在插头的底部找到螺丝孔。
2. 使用合适的螺丝刀头，将螺丝旋松。
3. 将旋松的螺丝取出，并将螺丝放在一个安全的地方，以免丢失。
4. 使用撬棒或钥匙，在插头的边缘插入，并慢慢旋转，以分离插头的两个外壳。
5. 小心地将两个外壳分开，同时注意不要损坏内部电路。
第三步：拆卸充电头如果您的充电器是插头和充电头分离式，则可以跳过此步骤。
1. 使用小型螺丝刀，在充电头的底部找到螺丝孔。
2. 使用合适的螺丝刀头，将螺丝旋松。
3. 将旋松的螺丝取出，并将螺丝放在一个安全的地方，以免丢失。
4. 使用撬棒或钥匙，在充电头的边缘插入，并慢慢旋转，以分离充电头的两个外壳。
5. 小心地将两个外壳分开，同时注意不要损坏内部电路。
第四步：维修或更换现在，您可以对充电器的内部进行维修或更换。
拆修一只联想电源适配器,告诉你一个不为人知的秘密
拆修一只联想电源适配器，告诉你一个不为人知的秘密拆修一只联想20V4.5A（型号42T4428）的电源适配器，分享独门绝招。
这个电源是x067朋友送来的。
原来折腾修好了，想不到第二天又无缘无故的出现故障，没有电压输出。
先检查输出级是否正常。
在输出级接上实验可调的电源。
然后在光耦输出端接上万用表欧姆档。
再给输出端加上12V电压，而光耦输出端电阻为1.172兆欧（其实可以从19V开始就行了，这里把范围加大些，显示更直观）。
在输出端加上19.8V电压，光耦输出端电阻为1.18兆欧慢慢将电压升高，当电压升高到20.8V电压时，光耦输出端电阻为43.8欧，这个电压就是电源适配器的输出电压了。
慢慢将电压再升高，当电压升高到23.2V电压时，光耦输出端电阻为43.4欧，说明光耦已经达到饱和状态。
而这个方法，是不用分开检查TL431和光耦的，一步就解决次级是否正常。
另外，像这个没有TL43的，用了一块带稳压的运放就更加方便了。
因为没有这芯片的资料，换上一块新的芯片后，问题还是没有得到解决，只能在辅助电源端（变压器的某一绕组、一个二极管、一个电解电容组成，很容易找到的）加上17V的电压（我也是估计的，不敢加高电压了），结果这个贴片电容内部冒出火花了。
而元凶就是这个帖片电容，藏得太深太狡猾了。
找一只体积差不多的电容换上。
测量摸死管栅极有PMW脉冲，频率31.62KHZ，就说明电源起振了。
再接上220V交流电源，输出20.25V，可见电源正常了。
现在就开始折腾输出电压了，原来电压是20V的，要调整成24V的。
这个电源没有TL431、而这芯片也没有资料可查，只能分析电源的正负极与电阻的连接情况。
用一个250K的电位器，将电阻值调到100K左右，依次并到与电源正极连接的电阻上，结果发现，当并到这个49C的电阻上时，电压略微减小了。
所以这个就是取样上臂电阻了。
找几个阻值差不多的电阻，依次代换原来的电阻，换了三次后，终于把电压调到24.33V。
90w联想电源适配器拆解
联想90W电源适配器，S420的适配器，因为所住处变压器损坏，导致高压直接侵入民用线路，电脑适配器，充电器，灯泡各种爆。
还好高压被扼杀在适配器里，没有入侵我的电脑，适配器也光荣就义！
输出20V，4.5A
光宝科技股份有限公司制造，当然是made in china
质量很好，我用美工刀割了半天，也没弄开，后来我火大了，直接用哑铃几下敲开了
三角插孔旁边黑了一片，幸好没起火，外壳是用胶水黏好的，所以要拆开只有暴力！
外面包着一层铝薄片，散热？
往里拨开还有一层塑料壳，才是电子元件，里面还有很多胶水粘着，不知道是何用，防止起火的灭火材料还是导热介质？两边还有两片比较厚的铝片，导热的，电路板背面还贴着好几块导热硅胶片，做工不错。
这就是爆掉的电容，张着嘴，旁边的线被熏黑一片。
来一张全貌，中间有一个大电容，旁边有一个黄色的圆柱体，不知道是什么，还有序列号。
常用电池充电器的拆解(图解)
常用电池充电器的拆解（图解）
这是年前买的超廉价充电器，之所以买是因为需要一个非智能充电器，而且这个充电器做工满清爽的，电池夹也不错，要价才8.2RMB，现在难得见到报价带毛的了吧。
用了一段时间，也用放电器测量了其充电能力：单节充电大约120mAh，今天终于忍不住拆了。
不错的掀盖式设计，这个盖子能够保护电池夹尽量少粘灰和被氧化，这可不是我瞎说，廉价充电器不可能用好触点，我有一个廉价充电器，就是不盖盖子，结果几个月就氧化得厉害，这个盖子是联体掀盖得设计，让人不会偷懒不盖，买了1个月了，用了不少次，触点还是很新的。
挺好的负极触点，弹力很强。
一拆开，果然是经典的廉价充电电路！半波充电带二极管指示！遗憾的是这塑料太不结实，我拧下螺丝后，三个螺丝桩就碎了两个，我心想还能粘。
小米灯带拆解
小米灯带拆解一、拆包装拆包装图套装包括2米的灯带和驱动控制器，还有1台电源适配器，灯带和控制器一体式不能拆开。
二、适配器适配器采用用白色外壳，比较美观简洁；输入：100-240VAC 50/60HZ ；功率因数：0.45；输出恒压：12V/1A 最大支持1.1A的输出；适配器有通过CCC认证；适配器的制造商为帝闻企业股份有限公司，为一家专业生产和开发开关电源的台资企业。
电源适配器三、灯带灯带固定长度，套装出厂为2米，每0.5米长度段的接口焊接在一起，总共4段。
同时每0.5米段由5组100mm长的单元构成，上面贴有3颗3合一的5050封装的RGB灯珠。
2米长度总共使用60颗灯珠。
灯带图片四、驱动控制器驱动板采用双面板设计，通信板采用WIFI方案，应该还是沿用常规的马威儿方案88MW300。
采用板载天线，通信板做成QFN封装直接贴于驱动板上面。
3组驱动采用共“+”端设计，3色四线。
驱动板采用MOS降压的方式，MOS管采用台湾微碧的AO4812.此方式的好处是节省成本，但是恒流精度不高，适合于一些对光要求不高的场合。
同时由于压降被MOS管和限流电阻吸收，故MOS管和限流电阻一般温度都比较高。
五、功率测试220V开机上电后，灯带不亮，此时处于待机状态，待机功耗0.7W左右。
当按一下控制器上的开关按钮后，灯带点亮。
默认初始功率为6.8W.长按开关按钮5S后，进入灯光选择模式，7种灯管可供选择。
主要是红、橙、黄、绿、蓝、紫等。
此次的灯带与以前的彩光球泡灯相比，APP界面和操作方式基本一致。
但是调光的准度有明显的提高,而且加入灯光与APP界面颜色的自动校正功能。
当APP关掉灯光后再次用APP开灯，会回到上次的设置状态。
调色过程中，每种颜色处于最大亮度状态，可亮度调小，但不能把亮度调到0，最低亮度时的输入功率在1.1W左右。
Macbook电源适配器拆解
Macbook电源适配器拆解遇到Macbook适配器损坏神马的最讨厌了。
原装适配器动辄三五百，第三方厂家生产的最少也要近两百块。
如果说是适配器元件内部损坏，换个新的无可厚非。
但只是接头损坏一点点就买新的，总觉着不划算。
况且，对于大多数动手能力不错的朋友们，总想拆开来看看，自己修修。
在自己的Macbook适配器受损之后，用胶带固定支撑了几个月后，彻底不能将就了。
上网看看原装适配器，太贵。
特别是最近，在自己成功拆解iphone、galaxy s3、noete换屏，完成Macbook内部CPU和GPU硅脂更换之后，对自己的动手能力有了一定信心。
于是，捉摸着把适配器给拆了。
拆解过程如下：首先要有一只Macbook Air完好的原装适配器(一会拆解的是Macbook pro的，不过内部几乎一样。
)通过观察，没法找到任何的螺丝结构，通过上网查询，发现适配器是胶水粘合的。
之前的拆解过程都是暴力破拆。
这次，我打算稍微温柔一点。
看到这些缝隙，只能通过这些缝隙将胶水密封的结构拆开。
虽然说，这次会温柔一点，但是家里愣是没有找到小号一点的锤子，只好将就了。
另外这些一字头的小改锥是关键。
其他尖锐扁平的物件也很适合用作拆解工具，比如刻刀神马的。
看到这，大家一定想到了，这次是打算通过刻凿之前那些缝隙，将适配器外壳剥离开。
接下来就是小心的破拆过程了，利用上述工具，对着那些缝隙依次进行刻凿。
这个过程大约需要三十分钟左右。
全部破开了，可以看见，内部结构是很完整的，而且适配器外壳没有大的破损。
其原先缝隙边缘因为刻凿有一些刻痕，没关系，一会我们可以修复这些刻痕。
这就是之前损坏的Macbook pro的适配器了，可以看见，由于长期使用，在接线头部的网状屏蔽线都断了，之后工作就是将断的屏蔽线给连起来，动手能力更强的童鞋可以考虑拆开适配器电路板重新焊接。
反正我比较将就，这次就不焊接了。
刚才说到，适配器原先缝隙边缘的刻痕很难看，之后就打算处理这些痕迹。
小米充电器拆解(详细)
小米充电器暴力强拆！！！前段时间买了台小米1，用起来还是挺不错的，岂料某天充电时充电器居然“砰”的一声，直接用手拔下时，差点把我烫了个半死~~~那是刚买一个月，保修期没过，不过也懒得找小米换充电器了，重新买了个双口的！这个尸体就拿来直接拆解，给大伙都瞧瞧吧！1、完整的充电器大家都肯定见过，没有螺丝口，完全无从下手，也就只好暴力一点了，先用改锥扎破电源插头边上的塑料，然后用剪线钳一点一点往下剪，知道吧整个密封的塑料片剪下，拿出插头，再直接抽出里面的电路板。
2、抽出电路板的时候很费劲，因为充电器是电容炸掉了，而且电容原先被一个塑料套给套住了，所以爆开的东西都往上喷，高温直接把充电器外壳给融掉了，和炸掉的电容粘在一起，怎么也拉不出来，只要用伸缩刀片切开才拉出来。
图中Y1电容是炸掉的电容5.6uF/400V，实验室找半天都找不到这个型号的电容，想不通小米为何要用容量这么大的，其实2uF的电容应该也是没问题的，还有低频滤波电容后也没有多加一个小容量瓷片电容，高频也是有风险的。
值得表扬的是在电容外壳都包了一个塑料套，防止炸电容时波及旁边的元器件，这个还是比较贴心的。
3、上后背图4、5、他用的是一个小型整流模块，做一个全波整流，输出较为稳定，不像我之前买的一个联想充电器，只用一个二极管做整流，如此输出的波形没那么稳定。
而且也和大家说的一样，没有用光耦，现在的小电源电路确实很多都省了光耦了，变压器外围绕有线圈，如此做反馈也已经很成熟了，虽省钱，但用料方面还是比较扎实的。
6、他们的电源插头和电路板是分离开的，便于装配吧7、8、总体来说，充电器做工还算扎实，从外壳到内部，粘结都非常密闭，只是发热方面尚需考究。
主要还是做的比较小吧，元器件离外壳比较近，热量直接散到外壳去了。
贝尔金Belkin无线充电源适配器拆解 电源工艺很好初级次级都有共模电感
主板上有一根飞线，套了塑料管绝缘。 背面有一个 ABS210 整流桥，可以看到开关管的焊盘是开槽隔离的。 这个电源工艺很好，初级次级都有共模电感，同时没有采用常见的低成本 原边反馈，而是采用了传统的光耦+431 反馈，输出稳定，其他细节方面也做 的到位，很好的无线充电源。
贝尔金 Belkin 无线充电源适配器拆解 电源工艺很好 初级次级都有共模电感
无线充电宝跟机的电源贝尔金 Belkin 无线充电源 15V/1.5A。 美规插脚，兼。 正面是参数印刷，输出 15V 直流。 输出是圆口的头子 3.5mm。 净重约 117g。 打开外壳，输入线焊接的部分完全被胶水封闭。 分离开胶水，把 PCB 从外壳取出来。 清理掉上面的胶水。 正面一览，中元的电容，400V47μF。
再换个方向看看，开关管的散热片。 变压器使用的 EE16 加厚磁芯，左侧白色是光耦。 防止共模干扰的 Y 电容。 延时型保险丝，额定参数为 3.15A/250V。 CT817C 光耦。 输入共模电感和 X 电容。 抑制电源电磁干扰的 X 电容。 输入端电解滤波电容，品牌为 ACON。 跨越一二次侧的安规 Y 电容。 输出电容采用电解电容，680μF25V。 来自一线品牌士兰微的 MOS 管，型号为 SVF4N65CAF 输出有一级线圈进行滤波。
无损拆开CS2A充电器外壳，加装LED指示灯显示充电和涓流状态-电池综合DIY-...
无损拆开CS2A充电器外壳，加装LED指示灯显示充电和涓流状态-电池综合DIY-...无损拆开CS2A充电器外壳，加装LED指示灯显示充电和涓流状态用组合螺丝刀的带孔T10头拆卸后盖螺钉。
如果没有带孔的T10头，可以先用组合螺丝刀的2.0一字头轻轻撬掉后盖T10螺钉的中心小钉，再用不带孔的T10头或2.5一字头拆卸后盖螺钉。
用组合螺丝刀的2.0一字头，在充电器的8字电源插座外侧插进去轻轻一撬，靠近8字电源插座侧面上下盖之间出现一点缝隙，用一张银行卡之类的塑料卡片沿这个缝隙刷一周，就可以把全部暗扣脱开。
用这种方法打开CS2A的外壳，不会有任何损伤。
用一个小铁夹比好尺寸夹在负极的电路板边上，再用裁纸刀的刀背一边刀尖或断锯片在电路板上划几下，就可以把电路板铜箔划开。
然后在相应的位置钻小孔，安装LED指示灯。
索尼BC-CS2A充电器原理图新加装的2个LED负极分别接到三极管Q203和Q204的e极，这2个LED的正极连接在一起，通过一个限流电阻接到+3V电压上。
这个限流电阻可以用510Ω~1.5kΩ。
要想LED亮一些就用510Ω，不想太亮用1.5kΩ也可以。
安装前可以先用万用表的二极管测试档测试一下，如果LED很暗，就用小一点的电阻，反之则可以用大一点的电阻。
假设电池充电时电压1.2V~1.5V，2只三极管Q201（Q210）和Q202充电时饱和导通，它们的e极有1.3V~1.6V，b极有0.6~0.9V，Q203或Q204的e极也是0.6~0.9V左右。
新加的LED串联限流电阻后接在3V电压和Q203或Q204的e极之间，电压有2.4V~2.1V，如果LED点亮的电压为1.6V，串联限流电阻上的电压就是0.8V~0.5V。
R212和R217是2只10Ω电阻，通过的电流只有几mA，接在它们的前后区别不大。
测试点TP22是Q203的e极和R212的连接点，测试点TP24是Q203的e极和R217的连接点，新加装的2个LED负极分别接在Q203和Q204的e极时，刚好可以在两个测试点TP22和TP24上焊接，好焊一点。
华为笔记本充电器头拆开教程
华为笔记本充电器头拆开教程
华为笔记本充电器头拆开教程
准备工具
•螺丝刀
•塑料片
•手套
拆解步骤
1.断电
–确保笔记本充电器已断开电源。
–注意安全，不要让手接触到带电部分。
2.查找螺丝
–使用螺丝刀查找充电器头上的螺丝位置。
–通常在充电器头的边缘或底部。
3.拆下螺丝
–使用螺丝刀逆时针拧动螺丝，将其一个个拆下。
–小心不要弄丢螺丝，可以准备一个容器来装螺丝。
4.分离外壳
–使用塑料片轻轻插入充电器头的缝隙中。
–缓慢扭动塑料片，分离充电器头的外壳。
5.注意细节
–在拆解过程中，注意充电器内部的电线。
–不要用力过猛，以防损坏内部零件。
6.完成拆卸
–当外壳被完全分离后，可以继续检查内部零件或更换故障部分。
注意事项
•在拆解过程中，注意安全。
最好带上手套，以防划伤手部。
•如果不确定如何拆解，建议寻找专业人士的帮助。
以上是华为笔记本充电器头拆开的详细教程，希望能对你有所帮助！。
如何完美打开笔记本电源适配器外壳
前两天我的联想笔记本电脑的电源适配器坏了，老是发出滋啦滋啦的响声。
怀疑是电源插口虚接。
想拆开确认一下。
但是苦于没有一颗螺丝，实在无从下手。
后经网上查询获知多数笔记本适配器都是胶粘的，很难拆解。
还有网友建议用菜刀加锤子，也许是无奈之举了。
我出差在外，没有锤子和菜刀之类的啊，咋整。
？
于是发现身边的物品是否可以利用。
其实打开外壳的原理很简单，就是用扁平的工具沿着缝隙，均匀地将的缝隙撬开就好了。
下面看看我用到了什么工具吧
其实很简单，只有两样东西：
首先找到一个大号夹子
试了一下，还真管用，虽然不小心把手戳了一下，但后来就应用的手，非常给力。
遇到转角比较难搞之处，结合另一工具指甲钳。
二者有力配合，终于完美打开适配器外壳，几乎可以说是零损耗。
哈哈，相比菜刀和锤子，我还是很温柔很讲究的哦^_^
不多说，看图，尤其注意边缘很平整哦~~
最后提醒一句，开始的时候翘边会比较吃力，所以注意找对方向，要把外层向外翘。
另外千万注意角度，不要伤到手，扎一下也是非常疼%>_<%。
宏基4741g拆机教程
宏基4741g拆机教程介绍宏基4741g是一款经典的笔记本电脑，内置了高性能的硬件和出色的性能。
如果你想了解如何拆卸这款笔记本电脑以清洁或更换硬件，本教程将为你提供详细的步骤和指导。
请注意，在拆卸任何硬件之前，请确保你明白自己在做什么，并确保电脑已经断电和拔下电源适配器。
准备工具在开始拆机之前，确保你有以下准备工具：•小十字螺丝刀•小十字螺丝刀•小十字螺丝刀•小十字螺丝刀•手电筒（可选）•吹气罐（可选）步骤步骤一：卸下电池首先，关闭电脑并断开电源适配器。
然后，将电脑翻转到背面，找到电池释放按钮。
按住该按钮，同时用另一只手推出电池。
一旦电池松动，你可以完全拿下电池。
步骤二：拆下键盘在拆下键盘之前，你需要注意一点：键盘上方有许多小型塑料插销。
这些插销用于固定键盘到电脑主体上。
用小十字螺丝刀轻轻松开插销，并慢慢将键盘抬起。
确保你不要过度施力，以免损坏键盘或主板。
步骤三：卸下内存和硬盘宏基4741g的内存和硬盘位于电脑的底部。
使用小十字螺丝刀先卸下相应的螺丝。
一旦螺丝全部拆下，可以小心地将内存和硬盘从插槽上抽出。
步骤四：拆下屏幕面板在拆下屏幕面板之前，请确保你已经断开电源适配器和拔下电池。
将电脑平放在桌面上，找到屏幕底部的两个铰链螺丝。
使用小十字螺丝刀将这些螺丝拧松，但不需要完全拆下。
然后，轻轻抚摸屏幕背部，直到屏幕面板松动并可以抬起。
步骤五：清洁和维护如果你只是想清洁和维护宏基4741g，现在是一个好机会。
使用吹气罐清洁电脑内部的灰尘和杂物。
你也可以使用轻柔的毛刷轻刷电脑内部。
同时，你也可以检查电池、内存和硬盘插槽，并确保它们没有松动或脏污。
步骤六：重新组装检查所有组件是否完好无损并干净。
然后按照相反的顺序将它们重新安装到电脑上。
确保键盘插销已经完全插入，并且内存和硬盘已经牢固地插入插槽中。
最后，将电池插入其插槽并按到位。
步骤七：测试重新连接电源适配器，打开电脑。
确保一切正常工作，包括键盘、屏幕和所有其他组件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源适配器的拆解
笔记本电脑电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。
不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。
拆解工具：电工刀、锤子、螺丝刀、电烙铁、美工刀等。
把电源适配器横向侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背(如图1)，使电工刀从适配器上下盖之间切进去。
在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。
如图2为打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点(如图3)，即可取下屏蔽层。
屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜(如图4)，再用美工刀割开后，即可见到电路板的“庐
山真面目”了(如图5)。
图5电源适配器结构剖析
接下去，我们来了解一下电源适配器的内部构造。
图6为电源适配器内部“特写”，电路主要部件都已用圆圈标出，部件名称及功能如下：
图6
1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其他电路不被烧坏。
2. 保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其他元件。
3. 电感线圈(又称扼流圈)，主要功能是降低电磁干扰。
4. 整流桥，规格为D3SB，作用是把220V交流电变为直流电。
5. 滤波电容，规格为180μF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。
6. 运放IC(集成电路)，保护电路、电压调节的重要组成部分。
7. 温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时(不同品牌的电源适配器，其设定的温度阀值略有不同)，保护电路会切断适配器的电压输出，从而保护适配器不受损坏。
8. 大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。
9. 开关变压器，开关电源中的核心元件之一。
10. 次级整流管，功能是把低压交流电变为低压直流电。
在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。
11. 次级滤波电容，规格为820μF/ 25V，共有两个，起滤除低压直流电中的纹波的作用。
除上述元件外，电路板上还有可调电位器及其他阻容元件。
五、内部概貌
看看电源适配里，其实也没什么神秘的，和普通的开关、稳压电路没有什么原则区别，也就是些电容、电阻、电感、开关二极管、电源核心芯片（没有排出来）等等。
并且都是些高发热的东东。
目前的笔记本电源适配器功在六七十W左右，内部产生的热量主要通过塑料外壳传导散发出来。
电源适配器的表面温度还是相当高的，适配器里头，则是一个标准的火炉，80多度估计少不小（笔者没敢测试）。
所以，大家在使用笔记本电脑的时候，尽量不要在上面堆放东西，尤其是易燃材料，不然会有惊人结果发生。
注意引脚，这是我拿它开刀后的结果。
七、电阻引脚
部分电路特写。
八、电路特写
左边有套子的是保护电路。
\
由电感线圈和电容组成的滤波电路，然后进入由晶体管组成的开关管电路。
