准专业麦克风放大电路
咪头放大电路工作原理
咪头放大电路工作原理1.混音器：咪头放大电路通常会集成一个混音器，用于混合多个音频源，比如麦克风、乐器等。
混音器可以将多个音频信号按照用户要求进行加和或混合，形成一个统一的输出信号。
混音器通常由多个音频输入通道、音量控制器、音频输出通道等组成。
2.预放大器：咪头放大电路的核心部分是预放大器，它用于将输入的音频信号放大到一个较高的电平。
预放大器通常由放大电路和反馈电路组成，放大电路可以将输入信号放大到用户设定的增益倍数，而反馈电路可以提高电路的稳定性和线性度。
预放大器通常需要考虑的因素包括增益、带宽、噪声、失真等。
3.功率放大器：预放大器将信号放大到一定的电平后，需要经过功率放大器进一步放大，以提供足够的功率驱动扬声器或其他音频设备。
功率放大器通常由多级放大电路组成，每一级放大电路都将输入信号进一步放大，并将其传递给下一级放大电路。
功率放大器通常需要考虑的因素包括功率输出、效率、失真等。
4.输出级：输出级是咪头放大电路的最后一个环节，它负责将放大后的音频信号输出到扬声器或其他音频设备。
输出级通常包括输出电阻、输出电容等元件，以及保护电路等。
输出级需要考虑的因素包括输出电平、频率响应、失真等。
除了以上的基本部分之外，为了进一步提高音频放大电路的性能，还可以在咪头放大电路中加入滤波器、降噪电路、等化器等。
滤波器可以用于去除噪声、限制频率范围等；降噪电路可以用于降低输入信号中的噪声成分；等化器可以用于调整输入信号的频率响应。
总的来说，咪头放大电路的工作原理是通过混音、预放大、功率放大和输出等环节，将低电平的音频信号放大到足够的电平以驱动扬声器或其他音频设备。
各个环节需要考虑的因素包括增益、带宽、噪声、失真、功率输出、频率响应等。
通过优化各个环节的设计，可以提高咪头放大电路的性能，满足不同应用场景的需求。
动圈式麦克风前置放大器电路
动圈式麦克风前置放大器电路
这电路是低噪声的动圈式麦克风前置放大器，信号或微弱信号，而放大此微弱信号的电路称为高频小信号放大器，也称为前置放大器，这一类的FET前置放大器必须有功率增益要足够，本身产生的噪声要小，及工作直线范围要宽广等特性。
一般前置放大器对接收讯号增益大约提高10dB左右，而自制的前置放大器使用MOS-FET场效三极管，具有更良好的高频放大增益，及极低的本身噪声。
此电路适用于200~600Ω的动圈式话筒，Q1附近的电路使用的是共基集的方式，这种用法一般不用于音响装置，但在这里它能让麦克风工作于低噪声的范围，一般共基极放大器较少场合使用，因其输入阻抗相当小，会造成将输入共基极放大器的交流信号衰减掉。
不过其在高频响应方面，就有较佳的表现。
共基极放大器具有高电压增益，以及最大电增益为1的特性。
另外，它的输入与输出信号和共集极放大器模式一样，不会发生相位颠倒的情形。
图的三极管可用其它低噪声功率的NPN三极管(和BC109C，BC548，BC549C)，Q2、Q3删是前置放大，这个电路输出后可以连接到后级放功率放大器或是其它录音装置。
Xf=2πfL则fL↗ => Xf↗。
Xc=1/(2πfc)则fc↗=> Xc↘,讯号若接电容器会变高频率，而接电感则变低，所以此电路我都放电容来提高频率。
给麦克风加装放大电路

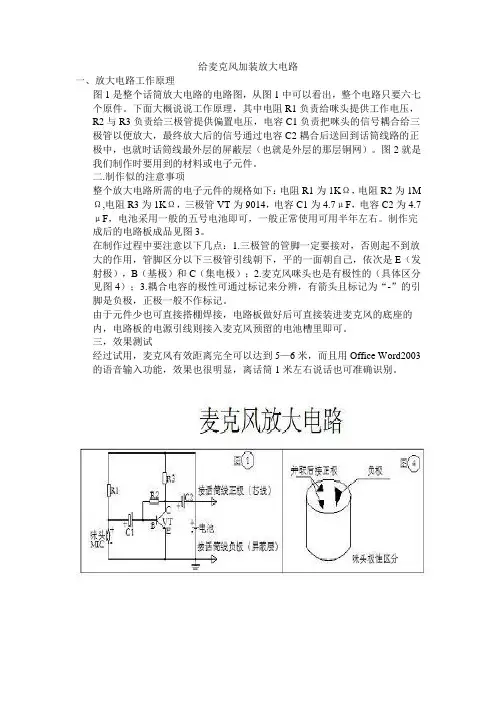

给麦克风加装放大电路
一、放大电路工作原理
图1是整个话筒放大电路的电路图，从图1中可以看出，整个电路只要六七个原件。
下面大概说说工作原理，其中电阻R1负责给咪头提供工作电压，R2与R3负责给三极管提供偏置电压，电容C1负责把咪头的信号耦合给三极管以便放大，最终放大后的信号通过电容C2耦合后送回到话筒线路的正极中，也就时话筒线最外层的屏蔽层（也就是外层的那层铜网）。
图2就是我们制作时要用到的材料或电子元件。
二.制作似的注意事项
整个放大电路所需的电子元件的规格如下：电阻R1为1KΩ，电阻R2为1M Ω,电阻R3为1KΩ，三极管VT为9014，电容C1为4.7μF，电容C2为4.7μF，电池采用一般的五号电池即可，一般正常使用可用半年左右。
制作完成后的电路板成品见图3。
在制作过程中要注意以下几点：1.三极管的管脚一定要接对，否则起不到放大的作用，管脚区分以下三极管引线朝下，平的一面朝自己，依次是E（发射极），B（基极）和C（集电极）；2.麦克风咪头也是有极性的（具体区分见图4）；3.耦合电容的极性可通过标记来分辨，有箭头且标记为“-”的引脚是负极，正极一般不作标记。
由于元件少也可直接搭棚焊接，电路板做好后可直接装进麦克风的底座的内，电路板的电源引线则接入麦克风预留的电池槽里即可。
三，效果测试
经过试用，麦克风有效距离完全可以达到5—6米，而且用Office Word2003的语音输入功能，效果也很明显，离话筒1米左右说话也可准确识别。
麦克风放大电路实训_报告
一、实训目的本次实训旨在使学生了解麦克风的工作原理，掌握麦克风放大电路的设计与制作方法，提高学生动手能力和电子电路设计能力。
通过实训，学生能够熟练运用电子元器件，设计并制作出能够满足实际需求的麦克风放大电路。
二、实训内容1. 麦克风原理介绍2. 麦克风放大电路设计3. 元器件选用与焊接4. 电路调试与测试5. 电路优化与改进三、实训过程1. 麦克风原理介绍麦克风是一种将声波转换为电信号的能量转换器件。
常见的麦克风类型有动圈式、电容式和驻极体式。
本次实训选用电容式麦克风，其工作原理如下：（1）当声波作用于麦克风的振膜时，振膜会产生振动，推动与之相连的金属板（针）在金属箔上刮擦，形成变化的电流。
（2）变化的电流经过放大电路处理后，输出放大后的音频信号。
2. 麦克风放大电路设计根据实训要求，设计如下麦克风放大电路：（1）输入级：采用低噪声三极管9014作为放大器，由集电极电阻R2和反馈电阻R3决定放大倍数，大约为20倍。
（2）输出级：采用无源带通滤波器，限制输出频率在300~4000Hz之间，满足人声输入要求。
（3）抑制呼啸声：采用耦合电容C1和C2，有效抑制呼啸声的产生。
3. 元器件选用与焊接根据电路设计，选用以下元器件：（1）电阻：R1（1KΩ）、R2（1MΩ）、R3（1KΩ）（2）三极管：9014（3）电容：C1（0.1uF~2.2uF）、C2（1uF~10uF）（4）麦克风：电容式麦克风（5）电池：五号电池元器件焊接过程如下：（1）按照电路图，将元器件正确连接到电路板上。
（2）检查电路连接是否正确，确保无短路或开路现象。
（3）焊接元器件，注意焊接质量，避免虚焊或过热。
4. 电路调试与测试（1）将麦克风接入电路，输入信号，观察输出波形。
（2）调整放大倍数，使输出信号达到预期效果。
（3）测试电路的频率响应，确保输出频率在300~4000Hz之间。
（4）测试电路的抑制呼啸声效果，确保呼啸声得到有效抑制。
给电脑麦克风加个放大电路
给电脑麦克风加个放大电路2007年12月26日星期三 14:10前段时间电脑的集成声卡AC‘97烧了，话筒部分不能用了，声音也有点破声。
电脑最令人兴奋的部分没了。
于是我去淘宝，淘了块声卡（YAMAHA）芯片，音质是挺满意的，就是只支持2.1声道，不过这也无所谓，因为我平也过不用5.1\6.1\7.1声道。
开始挺高兴以为美妙的音乐又可以伴我左右了。
美中不足的是，这话筒的声音实在是小的可怜，因为我有在用网络电话，我朋友都说声音非常小,可我已经用尽力大声在讲了.真累.我自己也是电子爱好者，于是就用NPN的三级管--9014给话筒做一个放大电路。
和朋友分享一下!所需材料：万能板一块1.5V干电池一个1KΩ电阻* 21MΩ电阻*19014 NPN三级管1只10uF电解电容2只咪头一个（早期废旧录音机里都有）电脑麦克风放大电路图电路分析：其中电阻R1负责给咪头提供工作电压，R2与R3负责给三级管提供偏值电压，电容C1负责把咪头的信号耦合给三级管9014以便放大，最终放大的信号通过电容C2耦合后送回到话筒线路的正级中。
9014有以下几个放大倍数等级：A=60-150B=100-300C=200-600 (笔者使用的-9014 C 998)D=400-1000经QQ聊天测试，音质清楚，没有杂音。
而且在我这13平方米的房间，离话筒一米讲话是不存在问题的。
最重要的是,一个一般的七号电池也可以连续供电好几个月!电路简洁，零件少而且这件零在一般的废旧电路板都可以找到，这样还可以做到废品回收的作用！有兴趣的朋友不防试试。
给话筒小声的朋友提供了一个很好的觖方法。
以后讲话不用那么累了，也不用那么吃力，也不用担心对方是否可以听得清楚。
当然也可以用贴片做.笔者也做了块很小个的,(10mm*10mm)用一个纽扣电池,装在麦里了,(不过两个电容是用4.7uF的)以上都是经笔者成功实验过的,可以放心制作!怎么样,心动了吧,那就快快行动吧!!!(实物图1)(实物图2)。
话筒放大及录音电路
话筒放大及录音电路
所示是话筒信号放大及录音电路，当要录制话筒的声音信号时，话筒的输出信号经话筒信号
放大器放大后，再经线路输入插座送往录音信号处理电路（数字信号处理电路）。
话筒信号放大器是由两
级运算放大器（U3B和U3A）构成的。
运算放大器将话筒信号放大到足够的电平后再送往录音电路。
当需要录制外部音频设备的音频信号时，外部音频设备输入的音频信号(又称线路输出信号LINE)
经线路输入插座送到录音电路中。
当插入线路输入信号插头时，自动切断了话筒信号的通道，只有拔下插
头后才能录制话筒信号。
话筒放大电路word
多用途密码系统原理图
一、设计要求
我们这次设计的多功能系统只有输入正确的密码后，才能使继电器闭合，发光二极管才能正常工作。
二、设计思路
我们这次设计的多用途密码系统原理是运用了CD4017芯片、NE555、LM567、继电器、按键，通过按键给CD4017芯片高低电平，芯片会给NE555高低电平，使NE555工作，如果给CD4017的高低电平符合顺序NE555就会给LM567信号，然后完成对继电器的控制，使继电器闭合，完成解码过程。
三、电路设计
电源部分：我们先给电源通过四个二极管整流，使交流电变成直流电，在整流的后面我们在输出端加了两个电容，对整流后的直流电进行滤波，使脉动的直流电流，变成平缓的直流电，对后面的密码锁的确认提供了稳定的工作环境。
按键部分CD4017是个十进制计数器，INH为低电平时，计数器在时钟上升沿计数；反之计数功能无效，CR为高电平时，计数器清零，所以我们在电路设计时给CP端串联了个二极管防止CP为高电平。
我们通过按键控制芯片CD4017的高低电平使，如果按键正确，使CD4017工作，然后打开晶闸管，让晶闸管导通，使NE555开始工作发出信号给LM567工作，通过LM567对NE555发出地波形频率进行判断，如果频率在500HZ以下，LM567开始工作，然后再通过LM567使继电器工作，通过继电器的工作让发光二极管亮。
四、测试说明
当你输入正确的密码后，继电器会闭合，然后使发光二极管点亮。
实现解锁过程。
综合电子设计_驻极体话筒放大电路
综合电子设计_驻极体话筒放大电路驻极体话筒是一种高质量的话筒，具有高灵敏度和低噪声的特点。
驻极体话筒需要使用特定的放大电路才能使其工作。
本文将介绍一种针对驻极体话筒的放大电路设计，并详细阐述其工作原理。
1. 驻极体话筒简介驻极体话筒是一种基于伏打效应（电容变化）的话筒。
其工作原理是将声波转化为一个机械振动，再通过一个驻极体（一种小的金属电容）来测量振动的电容变化。
这种话筒具有高灵敏度和低自噪声的优点，因此被广泛用于录音、广播、音乐制作等领域。
2. 放大电路设计驻极体话筒的驱动电路需要具备高输入阻抗、高增益和低噪声等特点。
我们推荐以下驻极体话筒放大电路：该电路是一种共基极放大电路，适用于单极性电源供电的场合。
Q1是一个NPN型晶体管，它的基电极通过C1与驻极体话筒相连，发射极通过R1与地相连，集电极通过R2与正极相连。
C2和C3用于耦合和直流滤波，提高电路的稳定性和抗干扰能力。
3. 工作原理当声波进入驻极体话筒时，驻极体就会振动，从而产生一个微小的电容变化。
这个电容变化被传递到晶体管的基极，使得基极电压发生变化。
因为这是一个共基极放大电路，所以基极电压变化会通过电容C2耦合到集电极，从而使得集电极电压变化。
由于信号源的输出电阻极低，所以Q1的输入阻抗较高，可达到几百千欧姆，使得放大器能够很好地工作。
为了让输出信号变成一个可供使用的信号，我们需要对其进行加工。
输出信号经过C3的直流滤波后，传递到一个负载电阻中去，从而产生所需的放大效果。
此时，从负载电阻得到的输出信号，即为驻极体话筒的放大信号。
4. 总结本文介绍了一种适用于驻极体话筒的放大电路设计。
该电路具有高输入阻抗、高增益和低噪声等特点，可满足驻极体话筒应用的需求。
其他类型的驱动电路也可以应用于驻极体话筒，但本文提供的电路是一种经过验证的实际设计。
希望本文能够对驻极体话筒电路设计感兴趣的读者提供一些借鉴和帮助。
驻极体话筒放大电路汇总
一．设计思路1、语音放大器的基本构成根据要求，输出功率P=2W，电阻R=4Ω，由功率公式可得U=2.8V，对TDA2030输入100mv电压时，可达到设计要求。
另外，由于语音通过话筒输入信号为5mv，放大后要求达到100mv，放大倍数需在20倍以上，由电路设计要求得知，该放大器由三级组成，其总的电压增益AUf=AUf1AUf2AUf3。
应根据放大器所需的总增益AU，来合理分配各级电压增益（AUf1.AUf3）。
为了提高信噪比S/N，前置放大器的增益要适当取大。
为了使输出波形不致产生饱和失真，输出信号的幅值应小于电源电压。
2、性能指标（1）集成直流稳压电源①同时输出12V的电压②输出纹波电压小于5mV(2) 前置放大器①输入信号：Uid.10mV②输入阻抗：Ri=100k.③设定增益Auf1=30(3) 有源带通滤波器①带通频率范围：300Hz～3kHz②增益：Au=1(4) 功率放大器①最大不失真输出功率：Pmax>=2W②负载阻抗：RL=4Ω③电源电压：+12V，-12V(5) 输出功率连续可调①直流输出电压：.50mV（输出开路时）②静态电源电流：.100mA（输出短路时）3、要求（1）选取单元电路及元件根据设计要求和已知条件，确定集成直流稳压电源、前置放大电路、有源带通滤波器电路、功率放大电路的方案，计算和选取单元电路的元件参数。
（2）前置放大电路的组装与调试测量前置放大电路的电压增益AUd、输入电阻Ri等各项技术指标，并与设计要求值进行比较。
（3）有源带通滤波器的组装与调试测量有源带通滤波电路的电压增益AUd、带宽BW，并与设计要求值进行比较。
（4）功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率Po,max、电源供给功率PDC、输出功率.、直流输出电压、静态电源电流等技术指标。
（5）整体电路的调试与试听（6）应用Multisim软件对电路进行仿真。
分析一下内容：前置放大器差模电压增益、共模电压增益、差模输入电阻、共模抑制比、有源带通滤波器的幅频响应。
话筒放大器电路图大全（六款话筒放大器电路设计原理图详解）
话筒放大器电路图大全（六款话筒放大器电路设计原理图详解）话筒放大器简称“话放”，是对话筒输入的信号进行放大的设备。
话放的全称是：话筒专用“前置”放大器，现在很多高档话放采用“电子管”放大，目的是要得到“电子管”的柔美韵味。
其实话放不仅仅是“功率放大”的单纯功能，很多还包含参量均衡、压缩器、幻向供电等等功能，特别是压缩器和参量均衡器。
很多话放设备还拥有高采集率的A/D模数转换器，将话筒的模拟信号转换成数字音频信号，输出AES等等数字音频格式。
话筒放大器的基本组成结构为压限器、均衡效果器、扑声消除器、嘶声消除器、噪声门等。
无论我们把话筒插在调音台上，声卡上，或是卡拉OK机上，这些设备都有一个（或多个）话放，那么，还有一种是独立工作的话放，他只负责把话筒信号放大并且进行一些必要的处理，然后变成线路输出信号再输出出去。
话筒放大器电路图设计（一）原理图如下图所示，采用MC2830形成语音电路。
传统的语音电路无法区分语音和噪声的输入信号。
在嘈杂的环境，往往是开关引起的噪音，为了克服这一弱点。
语音电路一级以上的噪声，这样做是利用不同的语音和噪声波形。
语音波形通常有广泛的变化幅度，而噪音波形更稳定。
语音激活取决于R6。
语音激活的敏感性降低，如果R6变化14K到7.0k，从3分贝到8分贝以上的噪音。
话筒放大器电路图设计（二）巧用NE5532作平衡输入话筒放大器电路图一般单端不平衡输入话筒放大器，无论指标做得多高，都无法抑制话筒引入的共模干扰信号，使信噪比受到局限。
这里介绍的采用NE5532高速运算放大器制作的平衡输入话筒放大器则无此缺点，信噪比可以做得很高，能满足专业级的要求，且电路简单，制作方便。
平衡输入话筒放大器的电路见下图所示。
电路核心为3只运算放大器，实际只要用两块运算放大器，还多出1只运放可移作它用，如作音调控制，或再添一块运算放大器组成两路平衡输人话筒放大器。
电路原理：由Cannon（卡依）插座平衡输入的话筒信号经Rl-R4组成的阻抗匹配和抗射频干扰网络后分别进入两只远放的同相输入端进行放大，R5-R7决定两只运放的增益（约为34dB）。
低噪话筒麦克风放大电路设计
低噪话筒麦克风放大电路设计
本电路的设计是采用低噪三极管9014作为电容式话筒麦克风信号放大20倍左右，可推动耳机、一般功放、低音炮等。
本电路设计的最大特点是
1、有效的抑制呼啸声的产生（实验结果喇叭和话筒距离小于0.5m时才会产生轻微的呼啸声）；
2、输出频率限制在300~4000Hz之间，完全满足人声输入的要求，是通过无源带通滤波器实现，同时可以大大抑制呼啸声。
电路图如下：
①②③④⑤⑥分析：
①声电转换部分：该电路是采用电容式话筒（老式录音机里或者普通的耳麦）所以我们必须给他一个电压才可以正常工作，我们引入图中的R1就是这个偏置电阻，电阻越小话筒的灵敏度越高。
②信号放大部分：采用低噪的三极管9014，由集电极电阻R2和反馈电阻R3的大小决定其放大倍数，这里的放大倍数大约是20倍。
话筒的小信号经过耦合电容C1到三极管基极，耦合电容的容量可取
0.1u~2.2u；放大后信号输出经过一个隔直耦合电容C2，因为三极管的集电极输出一般都是带有直流电压的，因此必须加隔直耦合电容可取1u~10u的容量。
③抑制呼啸声部分：常常我们拿着话筒对准喇叭，会产生非常刺耳的呼啸声，通过正反接二极管到地可有效的抑制呼啸信号的输出。
④音量大小调节部分：通过滑动变阻器输出信号的大小。
⑤带通滤波部分：本电路是采用人声的标准频率300Hz~5kHz，完全接近人声，同时可以有效的消除呼啸声。
C6和R6决定低频的大小，C3和R5是决定高频的大小，截止频率计算：1/2πRC 。
⑥话筒麦克风放大输出接口
仿真曲线分析如下：。
卡拉OK话筒放大、混合电路设计
模拟电子技术课程设计任务书（18）系（部）：电子与通信工程系专业：电子信息工程指导教师：目录1.设计内容及要求 (3)2.设计原理及方案 (3)3．单元电路的设计 (4)3.1话筒放大电路的设计 (4)3.2混合前置放大电路的设计 (5)3.3单元电路中的线路连接 (5)4.整体电路的电路图 (6)5．安装调试与性能测试 (6)5.1 运放的调试 (6)5.2 功放的调试 (6)6.心得体会 (7)7.参考文献 (8)1.设计内容及要求1. 设计一卡拉OK话筒放大、混合电路，能对话音进行放大，并与录音机中的音乐信号进行混合。
2. 话筒输出电压为5mV，录音机的输出信号电压为100mV，混合级输出电压>=125 mV。
3. 截止频率为为错误！未找到引用源。
f L=40Hz，f H=10kHz。
4. 声音和音乐的音量可调。
2.设计原理及方案本实验是要求制作一个由集成电路组成的具有语音信号放大作用的语音放大电路，其基本原理图如下：图2.1 语音放大电路原理图由图可知，话筒输入信号可通过两级放大电路进行放大。
由于话筒输入信号为5mv,放大后要求达到100mv,放大倍数需在20倍以上，使用两级放大，各级为5倍左右。
两级均采用集成运算放大器，话筒放大倍数设为A1，混合运放的放大倍数设为A2，即放大倍数A=A1*A2。
本设计中A1=8.5，A2=3，A1=A1*A2=25.5>20，再通过电位器来调节，使其达到设计的要求，电位器为10KΩ，其放大电路的示意图如下：3．单元电路的设计3.1话筒放大电路的设计由于输入功率放大器的输入电压要求在100mv左右，因此放大倍数A>20，设计中话筒放大电路采用桐乡比例运算放大器，为了使输入的话筒信号最大可能的不是真，采用两级电阻平衡输入电压，如下图所示：图3.1.1 话筒放大电路设计图如图所示，R1=R2=R3=10kΩ。
A1为LM324AD中的一个运算放大器，令R4=75KΩ，则A1=1+75/10=8.5。
9014咪头放大电路6050驻极体话筒麦克风放大器
9014咪头放⼤电路6050驻极体话筒麦克风放⼤器发布时间：2017-05-10 来源：服务器之家驻极体话筒⼯作原理：当驻极体膜⽚遇到声波振动时，就会引起与⾦属极板间距离的变化，也就是驻极体振动膜⽚与⾦属极板之间的电容随着声波变化，进⽽引起电容两端固有的电场发⽣变化（U＝Q/C），从⽽产⽣随声波变化⽽变化的交变电压。
由于驻极体膜⽚与⾦属极板之间所形成的“电容”容量⽐较⼩（⼀般为⼏⼗波法），因⽽它的输出阻抗值（XC=1/2πfC）很⾼，约在⼏⼗兆欧以上。
这样⾼的阻抗是不能直接与⼀般⾳频放⼤器的输⼊端相匹配的，所以在话筒内接⼊了⼀只结型场效应晶体三极管来进⾏阻抗变换。
通过输⼊阻抗⾮常⾼的场效应管将“电容”两端的电压取出来，并同时进⾏放⼤，就得到了和声波相对应的输出电压信号。
驻极体话筒内部的场效应管为低噪声专⽤管，它的栅极G和源极S之间复合有⼆极管VD，参见图1（b）所⽰，主要起“抗阻塞”作⽤。
由于场效应管必须⼯作在合适的外加直流电压下，所以驻极体话筒属于有源器件，即在使⽤时必须给驻极体话筒加上合适的直流偏置电压，才能保证它正常⼯作，这是有别于⼀般普通动圈式、压电陶瓷式话筒之处。
外形和种类：常⽤驻极体话筒的外形分机装型（即内置式）和外置型两种。
机装型驻极体话筒适合于在各种电⼦设备内部安装使⽤。
常见的机装型驻极体话筒形状多为圆柱形，其直径有φ6mm、φ9.7mm、φ10mm、φ10.5mm、φ11.5mm、φ12mm、φ13mm多种规格；引脚电极数分两端式和三端式两种，引脚形式有可直接在电路板上插焊的直插式、带软屏蔽电线的引线式和不带引线的焊脚式3种。
如按体积⼤⼩分类，有普通型和微型两种。
⼯作电压：Uds 1.5~12V，常⽤的有1.5V，3V，4.5V三种⼯作电流：Ids 0.1~1mA之间输出阻抗：⼀般⼩于2K（欧姆）灵敏度：单位：伏/帕，国产的分为4档，红点（灵敏度最⾼）黄点，蓝点，⽩点（灵敏度最低）频率响应：⼀般较为平坦指向性：全向等效噪声级：⼩于35分贝极性判别：关于驻极体电容式话筒的检测⽅法是：⾸先检查引脚有⽆断线情况，然后检测驻极体电容式话筒。
运放mic放大电路
运放mic放大电路1. 介绍运放mic放大电路是一种利用运放（操作放大器）来放大麦克风信号的电路。
麦克风作为一种声音传感器，可以将声音信号转换为电信号。
然而，麦克风输出的信号通常非常微弱，需要经过放大才能被后续电路或设备处理。
运放mic放大电路的设计目的是提供高增益、低噪声和良好的线性特性，以确保麦克风信号能够被准确地放大。
在本文中，我们将介绍运放mic放大电路的基本原理、设计要点和常见的电路拓扑结构。
2. 基本原理运放mic放大电路的基本原理是利用运放的差分放大特性来放大麦克风信号。
运放是一种高增益、高输入阻抗、低输出阻抗的电子器件，可以实现对信号的放大、滤波和线性处理。
运放mic放大电路的基本结构如下图所示：+Vcc|R1|Vin ----+-- R2 --+-- Vout| |C1 R3| |GND GND在上图中，Vin是麦克风的输入信号，Vout是运放输出的放大信号。
R1和R2构成了运放的差分输入电阻，R3是运放的反馈电阻，C1是输入信号的耦合电容。
运放mic放大电路的工作原理如下：1.麦克风输出的微弱信号经过耦合电容C1进入运放的差分输入端。
2.运放的差分输入端将输入信号放大并转换为差分输出信号。
3.差分输出信号经过反馈电阻R3再次回到运放的差分输入端，形成反馈回路。
4.反馈回路通过调节运放的增益，使得输入信号被放大到所需的幅度，并且提供稳定的放大特性。
3. 设计要点设计一个高性能的运放mic放大电路需要考虑以下几个要点：3.1 输入电阻和输入容量为了最大限度地提高麦克风信号的传输效率，输入电阻应该尽可能大，一般要大于麦克风的输出阻抗。
输入电容则需要保持较小，以避免对低频信号的影响。
3.2 增益和带宽根据具体的应用需求，确定所需的放大倍数和频率范围。
增益和带宽通常存在着一定的取舍关系，较高的增益可能会导致带宽的降低。
3.3 噪声和失真为了保持信号的准确性和清晰度，需要尽可能降低电路的噪声和失真。
