PMA-800快切说明书-要点
PMA-800型微机厂用电快速切换装置技术说明书中国电力科学研究院二○○三年五月目录1、用途 (3)2、主要功能 (3)3、主要技术参数 (3)4、硬件说明 (5)5、切换原理 (7)6、切换功能 (9)7、闭锁及报警功能 (11)8、事件记录、事故记录、录波、打印、通信 (12)9、组屏与安装 (12)10、附图 (14)前言厂用电的安全可靠关系到发电机组、电厂乃至整个电力系统的安全运行。
厂用电切换过程是一个复杂的机电动态过程，特别在事故切换过程中电流、电压、频率、相角、转矩等将发生快速变化，如果切换不当，将造成切换失败或设备损坏。
以往厂用电切换采用工作开关辅助接点直接（或经低压继电器、延时继电器）起动备用电源投入。
因切换时系统结构、运行方式、故障性质等因素，不能可靠保证躲过反相点合闸，甚至接近180 ，将对电动机造成很大的合闸冲击。
如残压启动切换，则由于断电时间过长，母线电压和电动机的转速都下降很大，不仅部分辅机势必退出运行，而且备用电源合上后，由于电动机成组自起动电流很大，母线电压将可能难以恢复，从而导致自起动困难，甚至被迫停机停炉。
PMA-800型微机型厂用电快速切换装置是中国电力科学院专门为解决厂用电的安全运行而研制的。
采用该装置后，可避免母线电压（残压）与备用电源电压差压过大合闸而对电机造成冲击；尽量缩短断电时间，可采用快速切换，如失去快速切换的机会，则装置自动转换为同期判别或残压判别的慢速切换，同时在电压衰减的过程中，可分段切除部分非重要负荷，以利于重要辅机的自起动。
不仅提高了厂用电切换的成功率，而且确保发电厂设备安全。
近年来由于新建机组容量越来越大，国内对厂用电源的安全可靠运行越来越重视，随着真空及SF6快速开关的广泛使用，厂用电快速切换越来越被广泛应用。
本产品具有以下特点：⏹采用双CPU架构，主要完成模拟量及开关量测量、计算判断、出口动作等主要功能，以及完成液晶显示、键盘操作、通信、打印等功能，主从CPU进行数据交换。
厂用电快切及备自投装置
厂用电快切装置一、概述：随着机组容量的扩大，厂用电容量不断增长，要求故障情况下快速切换厂用电，以保证机组运行工况的稳定，减小切换时对辅机电动机的冲击。
二、厂用电源成功切换的准则：厂用电系统的任何设备（登陆器及电动机），不能由于切换厂用电承受过载和冲击。
产生冲击的原因主要是由于残压，及电动机带负荷启动。
三、快切装置的基本要求：1.适用于高压厂用电系统，断路器的固有合闸时间不大于5赫兹。
2.可以预选两种方式（串切，同时）之一作为事故情况下的切换方式。
3.切换厂用电时电动机不应受到过度冲击。
4.具备慢速切换功能作为后备。
5.备用电源无电压或电压互感器保险熔断时不应动作。
6.装置只允许动作一次。
7.正常切换或事故切换都应检查切换电源之间的初始相角差，超过整定值时不允许切换，防止非同期并列。
8.有必要的试验回路。
9.有解除及试验的转换开关。
10.接线简单可靠。
四、6KV厂用电快切装置与BZT装置的使用规定1. 6KVⅠ—Ⅳ段工作电源与备用电源之间设有快切装置和BZT装置。
正常运行时，1#机快切装置方式开关BK1投自动位、BK2投并切位、BK3投投入位，2#、3#、4#机快切装置方式开关BK1投自动位、BK2投串并联（BK2有并联和同时两个位置，投并联位置代表使用装置正常切换厂用电时装置自动采用并联方式切换厂用电，事故切换时装置自动采用同时切换的方式）、BK3投投入位，快切装置压板除跳231（232）、6501（6601）、6502（6602）外，其余全部投入。
各段BZT装置BK开关投入。
2. 机组正常进行厂用电切换时，不允许使用快切装置，应手动进行切换。
3. 当6KV厂用电由工作电源倒为备用电源带时，应将快切装置BK3切至断开位，将BZT装置开关BK切至断开位，并退出快切装置的压板。
4. 快切装置投入时，应先投BK3，按装置复位按钮，检查装置信号正确后，方可投入装置有关压板。
5. 快切装置事故动作，厂用电切换成功后，将厂用电开关复位，记录快切动作时间、信号，退出有关压板，按装置复位按钮，使装置复位，将BK3切至断开位。

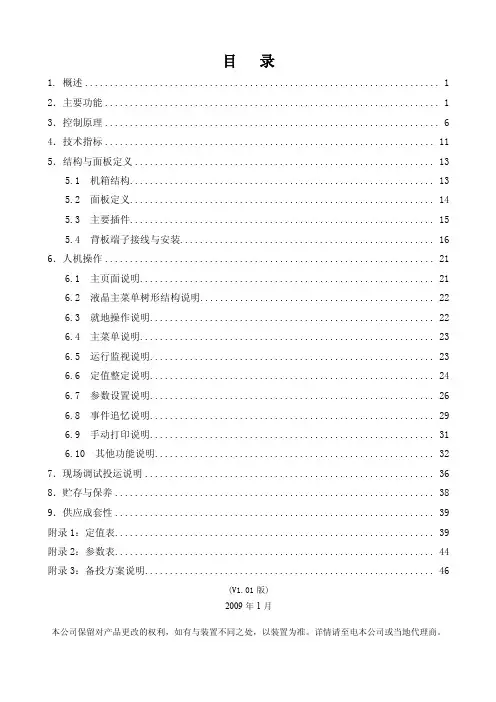

深圳智能SID-8BT-A厂用电快切装置技术说明书_V1.01
归操作后，才可以再次进入充电过程，实现下一次切换功能；如果切换成功，则 200ms 后自动返回，准备
实现下一次的切换。
2.2 单操作功能说明
装置具有单操作功能，可接入远方 DCS 系统的控制信号“合工作”、“合备用”，进行单独合工作开关、
备用开关操作，对于单合操作可实现检无压合或检同期合功能，用户可依据需要在单操作定值中设定。此
电源同时供电的所谓环网运行情况。若系统不允许环网运行，则可在系统定值中，投解耦合功能
软压板，并设定解耦合时间定值，一旦发生环网运行工况，经过解耦合时间延时后，将刚合上的
开关跳开，断开合环点解除环网运行状态，实现去耦合功能。
☆ 并联自动切换：
首先根据并联切换准则合备用开关，确定备用开关合上后，再自动跳开工作开关。并联切换准则
的保护启动信号）后，在满足设定的切换条件下，自动进行工作电源与备用电源的互相切换，切换结束后，
无论切换成功、失败，都进入等待确认复归状态，即延时 10s 而且只有在远方或就地复归操作后，才可以
再次进入充电过程，准备实现下一次的切换。
3
手动切换动作过程：
We bsi te :ht tp //www.sz
实际上就是严格的双侧电源同期准则。SID-8BT-A 同时支持差频同期和同频同期操作。注意此模
式只能应用于正常手动切换。
☆ 并联半自动切换：
首先根据并联切换准则合备用开关，备用开关合上后，再由操作员手动跳开工作开关。注意此模
式只能应用于正常手动切换。
☆ 并联失败转串联切换：
如果符合并联切换准则，按照并联自动模式进行切换；否则按照串联切换模式进行切换。注意此
出口接点。当事故切换启动后，先发跳工作电源开关指令，在切换条件满足时（或经用户延时）
厂用电快切装置技术参数
