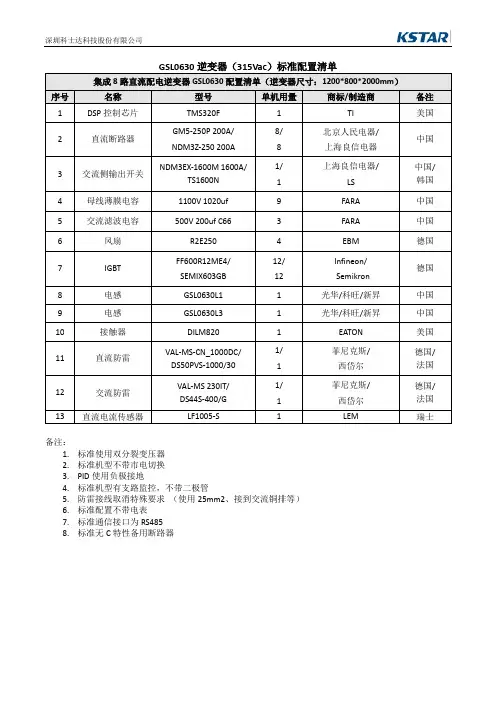

GSL0630逆变器(315Vac)标准配置清单(1200x800x2000mm)
深圳科士达科技股份有限公司集成8路直流配电逆变器GSL0630配置清单（逆变器尺寸：1200*800*2000mm）序号名称型号单机用量商标/制造商备注1DSP控制芯片TMS320F1TI美国2直流断路器GM5-250P 200A/NDM3Z-250 200A8/8北京人民电器/上海良信电器中国3交流侧输出开关NDM3EX-1600M 1600A/TS1600N1/1上海良信电器/LS中国/韩国4母线薄膜电容1100V 1020uf9FARA中国5交流滤波电容500V 200uf C663FARA中国6风扇R2E2504EBM德国7IGBT FF600R12ME4/SEMIX603GB12/12Infineon/Semikron德国8电感GSL0630L11光华/科旺/新昇中国9电感GSL0630L31光华/科旺/新昇中国10接触器DILM8201EATON美国11直流防雷VAL-MS-CN_1000DC/DS50PVS-1000/301/1菲尼克斯/西岱尔德国/法国12交流防雷VAL-MS 230IT/DS44S-400/G1/1菲尼克斯/西岱尔德国/法国13直流电流传感器LF1005-S1LEM瑞士备注：1.标准使用双分裂变压器2.标准机型不带市电切换3.PID使用负极接地4.标准机型有支路监控，不带二极管5.防雷接线取消特殊要求（使用25mm2、接到交流铜排等）6.标准配置不带电表7.标准通信接口为RS4858.标准无C特性备用断路器。
NDM3Z系列塑料外壳式断路器-130927
3
4
40 40
35 25 25
35 40 40
35 40 40
35 40 40
5000 10000
1000 5000
1000 5000
1000 5000ຫໍສະໝຸດ 10断路器的特性曲线
NDM3Z-125电流-温度特性
℃
60
50 40
30
20
10
0 70 80
90 100 110 120 130 In%
NDM3Z-250电流-温度特性
03 03 04 08 08 09 09 10 11 12 17 18 19 19 20 21 23 25 25 25
02
特征
断路器可用于直流不接地、一极接地、中心点接地系统。 在规定电压条件下，通过并联应用，可实现最大至1600A电流。 直流断路器灭弧系统集成VJC和ISTAC技术，实现快速熄灭电弧。 可实现50℃不降容使用产品（需订货时注明）。 断路器可垂直安装，也可水平安装。 断路器具有隔离功能，其相应符号为： 断路器符合标准：IEC60947-2GB14048.2。
公司已在全国二十二大城市（上海、北京、广州、深圳、南京、杭 州、武汉、重庆、天津、西安、济南、沈阳、大连、哈尔滨、长沙、昆 明、郑州、成都、南昌、石家庄、长春、贵阳）设立了区域销售服务中 心，旨在多角度、全方位的为客户提供及时、优质的服务。
NDM3Z系列
塑料外壳式断路器
概述
适用范围 NDM3Z系列塑料外壳式直流断路器（以下简称断路器），适
+45℃ 1 1 1 1 1
+50℃ 1 1 1 1 1
降容系数(In)
+55℃ 0.96 0.95
+60℃ 0.91 0.93
上海良信NDM3Z-250产品规格书
产品规格书产品名称：塑壳断路器产品型号：NDM3Z-250日期：20141022编制审核批准张颖孙从林李生爱文件名称产品规格书文件编号NDT500536产品型号及名称NDM3Z-250塑壳断路器版次第3版实施日期20141022 修订记录版次修订内容修订日期修订人员0 新增20130924 张颖1 1.去除（DC1000V）J4接线方式、修正通电操作性能：3000次2.新增附件内容20140301 孙从林2 1、增加自由接线产品2、更改海拔高度3、增加相间隔板放置位置20140916 朱乾坤3 增加扭矩值20141022 朱乾坤1、适用范围与用途NDM3Z系列塑料外壳式直流断路器（以下简称断路器），适用于额定工作直流电压1000V及以下，额定工作电流至800A的直流系统中。
断路器具有过载、短路、欠压等保护功能。
能保护线路和电源设备免受过压和过流造成的损坏。
广泛应用于电力发电、输变电、新能源、通讯、建筑等领域。
2、产品图片3级串 4级串3、规格型号说明ND M 3 Z -□□ / □□□□□接线方式（4P）（注1）断路器额定电流（注2）附件代号（见表1）脱扣器形式代号（注3）极数（2、3、4）操作方式（注4）壳架等级电流直流代号设计序号塑料外壳式断路器Nader牌低压电器注1：4P产品接线方式J1、J2、J3、自由接线（见DC1000V接线图）,3P产品如需自由接线请备注；注2：额定电流为： 125A、140A、160A、180A、200A、225A、250A；注3：脱扣器形式代号；0：无脱扣器2：仅有瞬时脱扣器3：复式脱扣器表1：附件代号对照表：4、主要技术参数1）电气特性▲额定绝缘电压Ui：1000V额定工作电压Ue：DC500V（两极串) ，DC 750V（三极串）， DC 1000V（四极串）▲壳架等级额定电流Inm：250A▲额定极限短路分断电流Icu：DC750V、DC1000V：40 KA，DC500V ：35kA▲额定运行短路分断电流Ics：DC750V、DC1000V：25 KA，DC500V： 35kA▲辅助触点额定工作电流： 0.3A▲辅助触点约定发热电流: 3A2）操作性能▲通电：3000次▲不通电：7000次3）接线能力：额定电流 A 125/140 160 180/200/225 250导线截面积 mm250 70 95 1204)辅助触头①辅助触头及其组合②辅助触头接线图③辅助触头电流参数④辅助触头的电寿命⑤辅助触头的接通和分断能力5）报警触头①报警触头及其组合②报警触头接线图断路器正常合分时，触头不动作，只有在自由脱扣（或故障跳闸）后，触头方改变原始状态，及常开变闭合，常闭变打开，待断路器再扣后，触头恢复原来位置。
上海良信产品价目表
2015 2015.04.02-B三十七系列过压断路器NDG1+NCJ1手动转换开关NDGQ1Z自复式过欠压保护器NDB1C-125系列塑料外壳式断路器NDM1F-63系列预付费功能小型断路器NDB2Z-63(PV)光伏专用的小型断路器 NDM1T-63断路器NDH2-63汇流排NDB2-40系列小型断路器NDB2LE-25系列电子式剩余电流动作断路器NDB2-63系列小型断路器NDB2T-63(UL489)系列塑料外壳式断路器NDB2ZB-40直流小型断路器(三段式保护)NDB2Z-63C(G)系列直流断路器(高精度型)NDU2系列电涌保护器NDU3系列电涌保护器NDB5系列设备用断路器NDP3系列配电箱NDL6M-100系列电磁式剩余电流动作断路器NDB6LM-40系列电磁式剩余电流动作断路器NDB6Z-125系列直流断路器18181923232828283402NDP1系列暗装式配电箱6061616164646767818182NDD1-32(80)电动机保护断路器NDM3系列塑料外壳式断路器NDM3L具有剩余电流保护的塑壳断路器NDM3E系列电子式塑壳断路器NDM3Z系列直流塑壳断路器NDM3,NDM3E,NDM3L系列塑壳断路器附件NDM5-160系列塑壳断路器NDQ3A系列自动转换开关NDY1-20～160系列转换开关NDR2系列热过载继电器NDW3-4000 万能式断路器NDW3-4000万能式断路器增选功能、附件NDM5E-160系列塑壳断路器NDM5Z-160系列塑壳断路器NDD1电动机保护断路器配套附件04NDG2系列隔离开关NDG2系列附件NDGR2配套熔芯附件NDG3隔离开关系列NDGR2系列隔离开关熔断器组NDM2X-125系列塑壳断路器(小壳体)NDM2ZX-125系列直流塑壳断路器(小壳体)NDM2ZB系列直流塑壳断路器(三段式保护)NDM2Z系列直流塑壳断路器(直流隔离开关)NDW1系列万能式断路器NDW1系列万能式断路器增选附件NDW1-1600万能式断路器（M型控制器）NDM3G系列隔离开关NDW2系列万能式断路器控制器增选功能NDM2Z直流塑壳断路器05NDG1+NCJ1手动转换开关NDGQ1Z自复式过欠压保护器070809NDM1T-63系列断路器11NDB2-63系列小型断路器131415161718NDB2Z-63(PV)光伏专用的小型断路器NDB2ZB-40直流小型断路器(三段式保护)规格型号NDB2ZB-40NDB2Z-63C(G)高精度直流断路器额定电流（A）产品名称NDB2Z-63C(G)高精度直流断路器610162025324050631920NDB2T-63 C3/2 L(UL489)NDB2T-63 C4/2 L(UL489)NDB2T-63 C6/2 L(UL489)NDB2T-63 C10/2 L(UL489)NDB2T-63 C16/2 L(UL489)NDB2T-63 C20/2 L(UL489)NDB2T-63 C25/2 L(UL489) NDB2T-63 C32/2 L(UL489)NDB2T-63 C1/3 L(UL489)NDB2T-63 C2/3 L(UL489)NDB2T-63 C3/3 L(UL489)NDB2T-63 C4/3 L(UL489)NDB2T-63 C6/3 L(UL489)NDB2T-63 C10/3 L(UL489)NDB2T-63 C16/3 L(UL489)NDB2T-63 C20/3 L(UL489)NDB2T-63 C25/3 L(UL489)NDB2T-63 C32/3 L(UL489)NDB2T-63 D1/1 L(UL489)NDB2T-63 D2/1 L(UL489) NDB2T-63 D3/1 L(UL489)NDB2T-63 D4/1 L(UL489)NDB2T-63 D6/1 L(UL489)NDB2T-63 D10/1 L(UL489)NDB2T-63 D16/1 L(UL489)NDB2T-63 D20/1 L(UL489)NDB2T-63 D25/1 L(UL489)NDB2T-63 D32/1 L(UL489)NDB2T-63 D1/2 L(UL489)NDB2T-63 D2/2 L(UL489)NDB2T-63 D3/2 L(UL489)NDB2T-63 D4/2 L(UL489)NDB2T-63 D6/2 L(UL489)NDB2T-63 D10/2 L(UL489)NDB2T-63 D16/2 L(UL489)NDB2T-63 D20/2 L(UL489)NDB2T-63 D25/2 L(UL489)NDB2T-63 D32/2 L(UL489)NDB2T-63 D1/3 L(UL489)NDB2T-63 D2/3 L(UL489)NDB2T-63 D3/3 L(UL489)NDB2T-63 D4/3 L(UL489)NDB2T-63 D6/3 L(UL489)NDB2T-63 D10/3 L(UL489)NDB2T-63 D16/3 L(UL489)NDB2T-63 D20/3 L(UL489)NDB2T-63 D25/3 L(UL489)NDB2T-63 D32/3 L(UL489)NDB2T-63(UL489)系列塑料外壳式断路器产品型号Tm-1P/1P+N/2P Tm-3P/4P ATmTm及ATm小型断路器附件型号2122NDB6LM-40系列电磁式剩余电流动作断路器2324NDB6LM-40系列电磁式剩余电流动作断路器(延时型）NDB6Z-125252728NDU2系列电涌保护器NDU2-80NDU2-100NDU2-120NDU2-80NDU2-100NDU2-120NDU2-80NDU2-100NDU2-120NDU2-80NDU2-100NDU2-120NDU2-80NDU2-100NDU2-120NDU2-80NDU2-100NDU2-120NDU2Z-40 直流 600NDU2Z-40 直流 10002930设备用断路器交流产品3132NDB3-30..FL（防雷功能）NDB3-50..YL(抗涌流功能)NDB3-50..MX（双线圈分励脱扣功能）NDB3-100..YL(抗涌流功能)NDB3-100..MX(双线圈分励脱扣功能)NDB3-100..RB（远程控制功能）NDB3-100..MT（中间触发指示功能)NM3(NDB3-30面板)注：以上特殊功能产品的价格为在基本产品的基础上增加的价格。
NDM系列样本
NDM1-63系列小型断路器
适用范围
Ｂ型：无感或微感电路 Ｃ型：照明配电电路 Ｄ型：工业配电系统 过载及短路保护
产品型号
１ １Ｐ
２
Ｂ、Ｃ、Ｄ １８
Ｂ、Ｃ
１ ３ ２Ｐ
２ ４
Ｂ、Ｃ、Ｄ ３６
Ｂ、Ｃ
１ ３ ５ ３Ｐ
２ ４ ６
Ｂ、Ｃ、Ｄ ５４
Ｂ、Ｃ
１ ３ ５ ７
Ｂ、Ｃ、Ｄ
４Ｐ
７２
２ ４ ６ ８
Ｂ、Ｃ
１
ＮＤＭ１－６３ １／１
30
2N
13
27
30
2P
37
30
24
13 5
36
30
3P
51
30
2 46
3N 1 3 5
45
30
64
30
1 35N
1357
45
30
4P
2 45 8
64
30
32
NDM1L- 32/1N
50
NDM1L- 50/1N
32
NDM1L- 32/2
50
NDM1L- 50/2
32
NDM1L- 32/3
50
NDM1L- 50/3
产品型号
ＮＤＭ１－１２５ ５０／１ ＮＤＭ１－１２５ ６３／１ ＮＤＭ１－１２５ ８０／１ ＮＤＭ１－１２５ １００／１ ＮＤＭ１－１２５ １２５／１
ＮＤＭ１－１２５ ５０／２ ＮＤＭ１－１２５ ６３／２ ＮＤＭ１－１２５ ８０／２ ＮＤＭ１－１２５ １００／２ ＮＤＭ１－１２５ １２５／２
上海良信电器股份有限公司 NDM5(E、Z)-630 塑壳断路器产品说明书
上海良信电器股份有限公司NDM5(E、Z)-630塑壳断路器产品说明书（IPD-ENG-DEV-T18 A0 2016-09-23）编制日期审核日期会签日期批准日期修订记录版本修订原因/内容实施日期编制人审核人批准人7 按照新模板重新编制20200326 吴雅礼丰带君吴春艳、1、适用范围与用途NDM5-630塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V，额定工作电流400A、500A、630A的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用，也可以对电动机的不频繁启动、制动、过载、短路等起保护作用。
NDM5E-630塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V，额定工作电流630A 的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。
NDM5Z-630塑料外壳式断路器（以下简称断路器）, 额定绝缘电压为1200V，适用于额定工作电压DC600V(4P并联)、DC750V（2P 或3P串联或4P并联）、DC1000V（4P 串联）、DC1200V（4P串联），额定工作电流400A、500A、630A、1250A（1250A为并联接线）的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。
具有隔离功能，其相应符号为：。
符合标准：IEC 60947-2、GB/T 14048.2。
2、型号说明表1 型号说明ND M 5 □ - 630 □□ / □ / □ / □□□□1 2 3 4 5 6 7 8 9 10 11 12 13序号序号名称NDM51 企业代号ND：Nader 牌低压电器2 产品代号M：塑料外壳式断路器3 设计序号 54 派生代号无：热磁式E：电子式Z：直流5 壳架等级额定电流(A) 6306 分断等级代号L型：标准型M型：较高分断型H型：高分断型U型：极高分断型R型：超高分断型7 额定电流(A) 400、500、6308 极数2：2极3：3极4：4极4A：N极不带过流保护，N极始终接通4B：N极不带过流保护，N极与其他三极一起合分(N极先合后分) 4C：N极带过流保护，N极与其他三极一起合分(N极先合后分) 4D：N极带过流保护，N极始终接通9 脱扣器代号TMD：交流热磁可调配电脱扣器TMF：交流热磁固定配电脱扣器TMM：交流热磁电动机脱扣器TMDC：直流热磁配电脱扣器ETB：电子脱扣器ETC：智能脱扣器ETC-P：能效智能脱扣器ETB-T：通信型电子脱扣器ETC-T：通信型智能脱扣器ETB-PT：通信能效型电子脱扣器ETC-PT：通信能效型智能脱扣器10 安装方式无：固定式P0：插入式无二次接线端子P1：插入式带二次接线端子W0：抽出式无二次接线端子W1：抽出式带二次接线端子11 接线方式无：板前接线ES：板前加长扩展接线RV：板后垂直接线RH：板后水平接线12 操作方式无：直接手柄操作Z1A150：圆形中心孔旋转手柄+轴长150mm Z1A200：圆形中心孔旋转手柄+轴长200mm Z1A300：圆形中心孔旋转手柄+轴长300mm Z1A350：圆形中心孔旋转手柄+轴长350mm Z1A650：圆形中心孔旋转手柄+轴长650mm Z1F150：方形中心孔旋转手柄+轴长150mm Z1F200：方形中心孔旋转手柄+轴长200mm Z1F300：方形中心孔旋转手柄+轴长300mmZ1F350：方形中心孔旋转手柄+轴长350mmZ1F650：方形中心孔旋转手柄+轴长650mmM02：电动操作DC24VM11：电动操作AC110V/DC110VM22：电动操作AC230V/DC220VM40：电动操作AC400V13 附件代号见表2注：电子产品无4A、4B。
良信 NDM5(Z、E)-630 塑料外壳式断路器 产品说明书
2020.04.202020.04.20文件控制2020.04.20文件控制2020.04.20文件控制4B ：N 极不带过流保护，4C ：N 极带过流保护，4D ：N 极带过流保护，TMD ：交流热磁可调配电脱扣器TMF ：交流热磁固定配电脱扣器TMM ：交流热磁电动机脱扣器TMDC ：直流热磁配电脱扣器ETB ：电子脱扣器ETC ：智能脱扣器2020.04.20文件控制2020.04.20文件控制报警触头+欠压脱扣器报警触头+欠压脱扣器分励脱扣器分励脱扣器分励脱扣器2020.04.20文件控制分励、欠压位置可互换，订8000V 1000V 1200V 4000VH U150/1502020.04.20文件控制DC750V （3P 串联）DC1000V （4P 串联）DC600V （4P 并联）DC750V （4P 并联）DC1200V （4P 串联）机械寿命2020.04.20文件控制过电流脱扣器操作图2 配电保护调节档位图图3电动机保护调节档位图过电流脱扣器操作图4直流保护调节档位图3.4 NDM5E-630过电流脱扣器操作图5 电子脱扣器调节档位图4P 2020.04.20文件控制轮流显示按键2020.04.20文件控制过载指示灯注：控制器电流、时间的调整必须由专业技术人员进行操作！控制器控制面板各部分功能NDM5E专用测试仪通过该端口与控制器相连，进行测试及调试等操2020.04.20文件控制ETB-PT ETC-P √√√√√√——有功功率、无功功率、视在功率、————2020.04.20文件控制10、OFF ）×Ir 0.10.2ts=（1.5Is 0.10.2，定时限动作时间跟踪Ts 2020.04.20文件控制表11Ii(×In)电流精度(%)≥1.15Ii0.85Ii接地保护功能防止配电系统的金属性固体接地短路，此保护为定时限保护。
2020.04.20文件控制主电路和欠压脱扣器：安装类别Ⅲ辅助电路及控制电路：安装类别Ⅱ℃，除此温度外，热脱扣门限℃，导体发热较高，因此过载整定的最大值有所2020.04.20文件控制NDM5-630、NDM5E-630）主电路的接线图2020.04.20文件控制3P 4P图7NDM5Z-630）主电路的接线图DC750V(3P)DC1000V(4P)或DC1200V(4P)NDM5(Z、E)-400 L/M/H：3P 4P2020.04.20文件控制2P 4P(并联产品)注：双极并联连接排需客户自配NDM5-630 U/R：2020.04.20文件控制6.2板前加长扩展接线产品外形尺寸2P 3P 4P安装底板开孔尺寸6.4 板前铜排或带连接片的铜电缆连接图12板前铜排或带连接片的铜电缆连接图裸露或喷漆的金属件图13安全距离示意图2020.04.20文件控制产品既可以水平安装，也可以垂直安装。
良信电器NDM3(L E)新一代塑壳断路器精选课件
400/630壳架
20000
10000 8000
2000
8000 8500 1500
7500 1000
10000 4000
.
11
保护特性
NDM3 塑壳断路器
过载长延时保护 短路瞬时保护
NDM3L 塑壳漏电断路器
过载长延时保护 短路瞬时保护 剩余电流保护
(延时/非延时)
NDM3E 电子塑壳断路器
过载长延时保护(可调) 短路短延时保护(可调) 短路瞬时保护(可调) 预报警功能(可调) 接地保护 (可调)
板前 联接排
板后 接线
插入式 板前接线
插入式 板后接线
.
20
电动 操作机构
手动 操作机构
.
21
.
22
核心技术——新型操作机构
.
23
核心技术——新型操作机构
专利技术 源于18人团队 3220小时的激 情碰撞
机构平均动作时间
速度+20%
分断能力至
100kA
400以上规格
Ics=100%Icu
.
24
核心技术——QPQ盐浴复合处理技术
Quench-polish-quench 源于德国 多应用于汽车阀芯、相机 最新的金属表面强化技术
.
25
核心技术——QPQ盐浴复合处理技术
外表氧化膜+ 中间化合物+ 向内扩层
大幅提高金属表面耐 磨性、耐腐蚀性、抗 疲劳性 最小的热变形 比渗碳淬火节能50% 以上
.
12
安规认证
IEC60947-1 IEC60947-2 GB14048.1 GB14048.2
严格控制有害物质含量
NDM3Z 系列塑料外壳式断路器产品说明书
上海良信电器股份有限公司 Shanghai Liangxin Electrical Co., Ltd.NDM3Z 系列塑料外壳式断路器NDM3Z Series Moulded Case Circuit Breaker产品说明书 Product Manual（IPD-ENG-DEV-T32 A0 2019-11-05）编制 日期 审核 日期 会签日期批准日期王虎彭浩然 尹宏雨2020.10.20 2020.10.20 2020.10.20胡琪2020.10.20修订记录Revision information版本Version修订原因/内容Revised contents and reasons实施日期Date编制人Prepared审核人Reviewed批准人Approved0 新增New 20150806 朱乾坤zhuqiankun丁飞Ding fei曹健Cao Jian2 1更新产品符合标准为最新版本；Update the standard of production to thelatest version2增加800壳架产品的接线螺钉扭力矩；Increase the terminal screw torque value of800 Frame Product31440A连接导线截面积由250×4改正为240×4The Connecting cross-sectional area of1440A modify to 240x4 instead of 250x44接线方式表中增加下进线接线图，删除“500V及以下”列中错误的接线图，删除接线方式的注释2The table of wiring increase the picture of under line,delete the picture of"DC 500V orless＂and the wiring of note 25增加NDM3Z-630并联产品和NDM3Z-800并联产品的外形尺寸图Increase the dimensions for ParallelProducts of NDM3Z-630 and NDM3Z-80020160108张勇Zhangyong丁飞Ding fei曹健Cao Jian3 变更NDM3Z-250接线图Change wiring diagram of NDM3Z-25020160324张颖Zhangying丁飞Ding fei曹健Cao Jian4 增加NDM3Z-250V系列Add NDM3Z-250V serial20160825马秀峰Maxiufeng丁飞Ding fei曹健Cao Jian5 1)删除DC500(PV)中的（PV）Delete (PV) of DC500(PV)2)变更表格7.1和7.3中涉及NDM3Z-125的内容20161020雷义春Leiyichun丁飞Ding fei曹健Cao JianChange the contents of table 7.1 and table 7.3, which involve NDM3Z-1256 增加NDM3Z-250V/2P系列Add NDM3Z-250V/2P serial20170227蒋武山Jiangwushan丁飞Ding fei曹健Cao Jian7 增加NDM3Z-250V/2PNDM3Z-250V/3P/NDM3ZB-125/250/400/800其它内容Add NDM3Z-250V/2P NDM3Z-250V/3P/NDM3ZB-125/250/400/800 Other involve20170527蒋武山Jiangwushan丁飞Ding fei曹健Cao Jian8 增加NDM3Z-250VM/2PAdd NDM3Z-250VM/2P20181221黄谢军Huangxiejun丁飞Ding fei曹健Cao Jian9 增加NDM3Z-320V(DC1500V)Add NDM3Z-320V(DC1500V)20200611蒋武山Jiangwushan丁飞Ding fei曹健Cao Jian10 更新项目3技术参数，详见表格3Update the technical patameters of project 3,seetable 3 for details20200725王虎Wang Hu彭浩然PengHaoran胡琪Hu Qi11 更新海拔降容系数Change the altitude derating factor20201020王虎Wang Hu彭浩然PengHaoran胡琪Hu Qi目录1.适用范围与用途/ Application scope (5)2.型号说明/ Model and implication (6)3.技术参数/ Main technical parameters (8)4.工作环境/ Stand working conditions (11)5.接线方式（接线图）/ Wiring Method (13)6.产品外形及安装尺寸/ Shape dimension & Dimension (15)7.安装方式/ Mounting Method (25)8.附件说明书/ Accessory (28)9.使用和维护/ Application & Maintenance (30)10.注意事项/ Notices (31)11.订货须知/ Accessory list and installation (33)1.适用范围与用途/ Application scopeNDM3Z系列直流塑壳断路器（以下简称断路器）按功能分为NDM3Z和NDM3ZB。
良信 NDM2系列
断路器按照其额定极限短路分断能力，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四 种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。
符合标准
◆◆ GB 14048.1 低压开关设备和控制设备第1部分：总则。 ◆◆ GB 14048.2 低压开关设备和控制设备 第2部分：断路器。 ◆◆ IEC 60947-1 Low-voltage switchgear and controlgear-Part 1:General rules. ◆◆ IEC 60947-2 Low-voltage switchgear and controlgear-Part 2: Circuit-breakers.
通电电流（A）
25 25 25 63 100 125 225 250 400 630 800
板前、板后接线 28 40 40 20 35 39 62 67 115 187 262
总功率损耗（W） 插入式板前接线
42 42 37 42 66 73 120 -
插入式板后接线 32 45 45 24 40 43 70 73 125 200 -
2-2
▉▉产品特点
2-3
▉▉应用范围
2-4
▉▉产品技术特性
2-6
规格型号说明
2-6
技术参数
2-7
附件代号对照表
2-9
智能控制器
2-10
产品脱扣曲线
2-12
▉▉附件
2-13
附件一览表
2-13
附件功能说明
2-14
外部附件功能及尺寸
2-20
▉▉产品外形尺寸
2-25
NDM2E-100H 外形、安装尺寸及接线方式
良信 NDG3V-50(H) 隔离开关 用户手册说明书
2020.05.272020.05.27文件控制2020.05.27文件控制2020.05.27文件控制Enterprise codeProduct codeDerived code2020.05.27文件控制The product is applicable in an environment with pollution class III. The installation types III and IV are applicable to the product.2020.05.27文件控制两层串联 2层外形两层串联 4层外形 Cabling across two layersCabling across four layers两层串联 6层外形 两层串联 8层外形 Cabling across six layersCabling across eight layers交流产品接线图Cabling for the AC Power Supply交流联接 2层外形 交流联接 3层外形交流联接 4层外形Cabling across three layers Cabling across four layers2020.05.27文件控制直流两层串联 2层外形 直流两层串联 4层外形 Cabling across four layers直流两层串联 6层外形 直流两层串联 8层外形 Cabling across six layersCabling across eight layers3.3.2直流产品两正共负接线图Connection Diagram Cabling Across positive share one negative of the Product with a DC Power Supply直流两正共负 3层外形直流两正共负 6层外形直流两正共负9层外形Cabling across six layers Cabling across nine layers2020.05.27文件控制2020.05.27文件控制安装尺寸Installation Dimension本产品有二个位置状态，即合闸位置“I/ON”和分断位置“O/OFF”，如上图侧接电源端，OUT侧接负载端。
上海良信电器股份有限公司（NDQ3H(1250A-5000A)自动转换开关电器）产品说明书
地址：上海市浦东新区申江南路 2000 号
邮编：201315
电话：(021)68586699
第 7 页 共 21 页
传真：(021)23025796
文件编号：NDT510118
文件版本：第 3 版
H1、H2为DC24V信号输入接口，H1为正极输入端，H2为负极输入端，禁止将极性对调。若H1、H2端口有DC24V 信号输入，则本控制器立即进入消防状态。 H3、H4为一组无源信号检测端口，禁止输入任何电信号。若H3、H4检测到闭合信号，则本控制器立即进入 消防状态。 H5、H6为一组无源信号输出端口，触点类型为常开型，触点容量为AC240 12A。若控制器处于消防状态， 则本组触点闭合，直至消防状态解除。 H7、H8为为一组无源信号输出端口，触点类型为常开型，触点容量为AC240 12A。若开关本体拒动或开关 本体故障，则本组触点闭合，直至故障解除。 20 ——辅助信号接口 F1、F、F2为一组无源信号输出端口，F为公共点，触点容量为AC240 12A。F1、F、F2的状态取决于电源合 闸情况。若N电源投入工作，则F1与F闭合；若R电源投入工作，则F2与F闭合。 G1、G、G2为一组无源信号输出端口，G为公共点，触点容量为AC240 12A。若两路电源均故障，则G1与G闭 合；若任一路电源正常，则G2与G闭合。
（14）转换次数累计、查询及清零
（15）故障记录（电力系统故障及开关故障）、查询及清除
（16）报警信号多样性（声光信号、无源信号）
（17）任一路电源正常时输出无源信号
（18）拒动时报警并输出无源信号
（19）报警声可关闭
（20）接线回路自检功能
（21）待机屏幕保护
（22）出厂状态信息查询及恢复 6.2 控制器界面
良信 NDZ3(A)T-10~400 直流接触器 产品使用说明书
上海良信电器股份有限公司Shanghai Liangxin Electrical Co., Ltd.NDZ3(A)T-10~400直流接触器NDZ3(A)T-10~400产品使用说明书Product Manual（IPD-ENG-DEV-T32 A0 2019-11-05）编制日期审核日期会签日期批准日期赵岚谢强强张喜兵2020.09.282020.09.302020.10.09罗雨2020.10.09朱华2020.10.10修订记录Revision History版本修订原因/内容Revision Reason/Content实施日期Implementation Date编制人Preparedby审核人Reviewedby批准人Approvedby0 Version 新增New addition 20200708赵岚Zhao Lan谢强强XieQiangqiang朱华Zhu Hua1 更新NDZ3T-20安装尺寸Change the installation dimension ofNDZ3T-2020200915赵岚Zhao Lan谢强强XieQiangqiang朱华Zhu Hua1. 适用范围与用途1. Application Scope and PurposeNDZ3(A)T-10~400系列直流接触器适用于工作电压至DC750V，工作电流为10~400A 的直流系统中，主要用于电动汽车、充电桩、充电站等领域。
The NDZ3(A)T-10~400 series of DC contactors apply to the DC system with the working voltage of DC750V and working current of 10~400A, which are mainly used in electric vehicles, charging piles, charging stations and other fields.2. 工作环境2. Operating Environment温度：-40~85℃，湿度：5%～95%RHTemperature: -40~85℃, humidity: 5%~95%RH3. 电气线路图3. Electric Circuit Diagram型号/type 电气线路图Electric Circuit DiagramNDZ3T-10/20负载无极性，线圈无极性;Load without polarity, coil without polarityNDZ3T-40负载无极性，线圈无极性;Load without polarity, coil without polarityNDZ3T-100/100P/150/150PNDZ3AT-120/120P/150B/150C/150CP/200B/200/250负载有极性，线圈无极性;Load with polarity, coil without polarityNDZ3T-200/200P/300P/350/400NDZ3AT-400 负载有极性，线圈有极性;Load with polarity, coil with polarity4．产品外形尺寸和安装尺寸（mm）4. External Dimensions and Installation Dimensions (mm)NDZ3T-10 NDZ3T-20NDZ3T-40 NDZ3T-100NDZ3T-100P NDZ3T-150NDZ3T-150P NDZ3T-200NDZ3T-200P NDZ3T-300PNDZ3T-350/400 NDZ3T-350P/400PNDZ3AT-120/150C NDZ3AT-120P/150CPNDZ3AT-150B/200B NDZ3AT-200/250NDZ3AT-400注：产品外形尺寸未注尺寸公差按下表执行。
良信电器NDM3(L E)新一代塑壳断路器共30页
105
100
95
85
85
75
65
55
50
45
35
35
25
25
指标提高30%，高达100kA 400以上规格Ics=100%Icu
NDM3-125/250 100
70
35 40
负载能力
125壳架
20000
电寿命提高 400%
机械寿命提高 100%
250壳架
400/630壳架
20000
10000 8000
产品特色
规格齐全，安装方式丰富
产品特色
双重绝缘防护结构
隔离功能
测试按钮
外形尺寸与NDM2完全兼容！
突破性外形设计
45mm
突破性外形设计
60mm
接线位置等高
负载能力
额定电流至
NDM3:800A NDM3L:630A NDM3E:1600A 全系列:3/4P
负载能力
(kA)
NDM2-100/225
2000
8000 8500 1500
7500 1000
10000 4000
保护特性
NDM3 塑壳断路器
过载长延时保护 短路瞬时保护
NDM3L 塑壳漏电断路器
过载长延时保护 短路瞬时保护 剩余电流保护
(延时/非延时)
NDM3E 电子塑壳断路器
过载长延时保护(可调) 短路短延时保护(可调) 短路瞬时保护(可调) 预报警功能(可调) 接地保护 (可调)
核心技术——QPQ盐浴复合处理技术
外表氧化膜+ 中间化合物+ 向内扩层
大幅提高金属表面耐 磨性、耐腐蚀性、抗 疲劳性 最小的热变形 比渗碳淬火节能50% 以上
上海良信电器塑料外壳式断路器NDM3AE-630L, NDM3AE-630M说明书
报告编号：20AAX0101Y14-10837-A01国家强制性产品认证试验报告■新申请□变更□监督□复审□其他：申请编号：20AAX0101Y14-10837-A01（任务编号）产品名称：塑料外壳式断路器型号：NDM3AE-630L,NDM3AE-630M检测机构：上海电器设备检测所有限公司产品名称：塑料外壳式断路器 型 号： NDM3AE-630L, NDM3AE-630M 商 标：Nader,良信 样品数量：16台 样品来源：工厂送样 收样日期：2020-04-14,2020-09-10完成日期：2020-09-27委托人：上海良信电器股份有限公司 委托人地址：上海市浦东新区申江南路2000号生产者：上海良信电器股份有限公司 生产者地址：上海市浦东新区申江南路2000号生产企业：上海良信电器股份有限公司 生产企业地址：上海市浦东新区申江南路2000号试验结论：依据GB/T 14048.2-2008检验合格本申请认证单元所覆盖的产品型号规格及相关情况说明：型号：NDM3AE-630L,NDM3AE-630MUimp ：8kV ； Ui ：800V ；Ue ：AC380/400/415V ；In ：630A(400A,450A,500A,550A,600A,630A 可调)； Ics=Icu ：50kA(L 型),65kA(M 型)； Icw ：8kA/1s过电流脱扣器类型：电子式； 使用类别：B ； 极数: 3P ； 适用于隔离；适用频率: 50/60Hz ；配用的辅助触头(F1-22L/M3AE-400): 1NO1NC,2NO2NC ； Ith: 5A ；AC-15: Ue/Ie: AC250V/5A主检： 日期：2020.10.09（检测机构名称、盖章）2020年10月09日审核：日期：2020.10.09签发： 日期：2020.10.09备注：此自我声明与V2020CQC012030-520464同时申请, 且产品一致。
NDM3-120710
30(3P) 60(4P)
X
X
ф 25
Y 4.5
249 219
168 92
M6
插入式板后接线（三极、四极）
插入式安装板尺寸
Y 125(min)(4P) 94(min)(3P)
X-0(max) 56
90(4P)
X
X
4- 6.5
41(min)
插入式板前接线（三极）
> 注：图中D尺寸默认为150mm，可根据客户要求定制
H 金属 54 55 82 82 84 46 48 61 61 66
手动安装尺寸 (mm)
A
B
3P
4P
104
30
143
35
194
137
185
200
171
229
243
198
268
35
11.5
35
31
65
15
60
15
48
15
安装方式 竖装
26
连接母线和电缆的截面积选择①
42 X
Y
B 2- 5.5
36
A
45
X
≥200与铰链
Y
手动操作机构
CS2-F型手柄安装开孔示意图
Y A
X X
断路器
H 16
8 D MIN=50mm
Y A
与铰链≥ 200mm
42 65
X 4- 4.5
B 73 或 105
65 B 铰链轴
手动操作机构的安装方法及其外形尺寸
外部附件
外部附件型号
配用断路器
手动操作机构
控制电压： AC 50Hz 230V 400V
良信电器NDM3(LE)新一代塑壳断路器
8000 8500 1500
7500 1000
10000 4000
保护特性
NDM3 塑壳断路器
过载长延时保护 短路瞬时保护
NDM3L 塑壳漏电断路器
过载长延时保护 短路瞬时保护 剩余电流保护
(延时/非延时)
NDM3E 电子塑壳断路器
过载长延时保护(可调) 短路短延时保护(可调) 短路瞬时保护(可调) 预报警功能(可调) 接地保护 (可调)
核心技术——QPQ盐浴复合处理技术
外表氧化膜+ 中间化合物+ 向内扩层
大幅提高金属表面耐 磨性、耐腐蚀性、抗 疲劳性 最小的热变形 比渗碳淬火节能50% 以上
核心技术——QPQ盐浴复合处理技术
提高零件使用寿命 全面增强机械结构耐力 大幅提升产品寿命
型号
机械寿命 电寿命
NDM3-250 20000 8000
安规认证
IEC60947-1 IEC60947-2 GB14048.1 GB14048.2
严格控制有害物质含量
铅(Pb)、汞(Hg)、镉 (Cd)、六价铬(Cr6 )、多溴 联苯(PBB)、多溴二苯醚 (PBDE)
附件
独特面盖设计，双重绝缘保障 标准盒式化附件，非专业人员 即可安装、拆卸
触点开合与塑壳断 路器状态一致，输 出一组无源信号
产品特色
规格齐全，安装方式丰富
产品特色
双重绝缘防护结构
隔离功能
测试按钮
外形尺寸与NDM2完全兼容！
突破性外形设计
45mm
突破性外形设计
60mm
接线位置等高
负载能力
额定电流至
NDM3:800A NDM3L:630A NDM3E:1600A 全系列:3/4P
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品规格书
产品名称：塑壳断路器
产品型号：NDM3Z-250
日期：20141022
编制审核批准
张颖孙从林李生爱
文件名称产品规格书文件编号NDT500536
产品型号及名称NDM3Z-250塑壳断路器
版次第3版
实施日期20141022 修订记录
版次修订内容修订日期修订人员0 新增20130924 张颖
1 1.去除（DC1000V）J4接线方式、修正通电操作性能：3000次
2.新增附件内容
20140301 孙从林
2 1、增加自由接线产品
2、更改海拔高度
3、增加相间隔板放置位置
20140916 朱乾坤
3 增加扭矩值20141022 朱乾坤
1、适用范围与用途
NDM3Z系列塑料外壳式直流断路器（以下简称断路器），适用于额定工作直流电压1000V及以下，额定工作电流至800A的直流系统中。
断路器具有过载、短路、欠压等保护功能。
能保护线路和电源设备免受过压和过流造成的损坏。
广泛应用于电力发电、输变电、新能源、通讯、建筑等领域。
2、产品图片
3级串 4级串
3、规格型号说明
ND M 3 Z -□□ / □□□□□
接线方式（4P）（注1）
断路器额定电流（注2）
附件代号（见表1）
脱扣器形式代号（注3）
极数（2、3、4）
操作方式（注4）
壳架等级电流
直流代号
设计序号
塑料外壳式断路器
Nader牌低压电器
注1：4P产品接线方式J1、J2、J3、自由接线（见DC1000V接线图）,3P产品如需自由接线请备注；
注2：额定电流为： 125A、140A、160A、180A、200A、225A、250A；
注3：脱扣器形式代号；
0：无脱扣器
2：仅有瞬时脱扣器
3：复式脱扣器
表1：附件代号对照表：
4、主要技术参数
1）电气特性
▲额定绝缘电压Ui：1000V
额定工作电压Ue：DC500V（两极串) ，DC 750V（三极串）， DC 1000V（四极串）▲壳架等级额定电流Inm：250A
▲额定极限短路分断电流Icu：DC750V、DC1000V：40 KA，DC500V ：35kA
▲额定运行短路分断电流Ics：DC750V、DC1000V：25 KA，DC500V： 35kA
▲辅助触点额定工作电流： 0.3A
▲辅助触点约定发热电流: 3A
2）操作性能
▲通电：3000次
▲不通电：7000次
3）接线能力：
额定电流 A 125/140 160 180/200/225 250
导线截面积 mm250 70 95 120
4)辅助触头
①辅助触头及其组合
②辅助触头接线图
③辅助触头电流参数
④辅助触头的电寿命
⑤辅助触头的接通和分断能力
5）报警触头
①报警触头及其组合
②报警触头接线图
断路器正常合分时，触头不动作，只有在自由脱扣（或故障跳闸）后，触头方改变原始状态，及常开变闭合，常闭变打开，待断路器再扣后，触头恢复原来位置。
③报警触头参数
Ue=220V,Ith=3A
6)分励脱扣器
①分励脱扣器接线图
②分励脱扣器控制电压：
AC 50HZ 230V 400V
DC 24V 220V
在额定控制电压的70%-110%之间时，分励脱扣器应在所有的操作条件下使断路器可靠脱扣。
③分励脱扣器瞬动电流及功耗
5、正常工作环境
▲海拔：≤4000m（高于4000m,需降容使用，见降容系数附表）。
▲工作环境温度：-25℃~+70℃（高于50℃，需降容使用，见降容系数附表，低于-25℃使用时同制造厂协商）。
储存环境温度-40℃~+70℃。
.
▲环境温度+40℃时相对湿度不超过50%，较低温度可以有较高湿度，如：20℃时相对湿度可达90%，对于因温度变化所产生的凝霜应采取相应的措施。
▲污染等级3。
▲能耐受潮湿空气、盐雾、油雾的影响。
▲最大倾斜度为22.5°。
▲在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
▲应安装在没有雨雪侵袭的地方。
▲当用户使用条件较上述严酷时应与制造商协商。
2）断路器附件
●环境温度
①周围空气温度上限值不超过＋40℃；
②周围空气温度24h平均值不超过＋35℃；
③周围空气温度下限值一般不低于－5℃。
注：在周围空气温度低于－5℃或高于+40℃时，可以与制造厂联系按宽温特殊提供。
●海拔：≤2000m。
●湿度:：最高温度为＋40℃时，空气的相对湿度不超过50%，在较低温度下可以有较高的相对
湿度，例如20℃时达90%，对于温度变化偶尔产生的凝露应采取特殊的措施。
●污染等级：分励、辅助、报警触头的污染等级为2。
●冲击和振动：分励、辅助、报警触头应安装在无冲击振动的场所
分励、辅助、报警触头应随断路器安装在垂直位置，与垂直面的倾斜度不大于5度。
6、脱扣特性
NDM3Z-250时间/电流特性曲线：
7、降容系数表
1）断路器对应环境温度的降容系数
注1：以上降容系数均在通以壳架额定电流下测得注2：45℃、50℃条件下不降容，订货时需注明
2）断路器对应高海拔的降容系数
8、产品外形、安装尺寸及接线图
1）产品外型和安装尺寸
2）产品接线图
DC500V接线图 DC750V接线图 3P自由接线
DC1000V接线图
J1型接线J2型接线J3型接线4P自由接线
9、相间隔板安装位置
J1型接线 J2型接线
J3型接线 4P 自由接线
3P
3P 自由接线
10、安装方式
产品可水平安装,也可竖直安装 11、包装储存
最少包装量1个/盒，包装成箱的产品，应在环境温度为-25℃～55 ℃，对应相对湿度在80%以下，周围空气中无酸性，碱性或其它腐蚀性气体的库房里贮存，在上述条件下，贮存期自生产日期不超过18个月。
12、附件清单及安装
13、注意事项
▲断路器各种特性及附件由制造厂整定，在使用中不要随意调节；
▲断路器手柄可以处在三个位置，分别表示闭合、断开、自由脱扣三种状态，当手柄处于自由脱扣位置时，应向断开方向扳动手柄，此时断路器再扣，然后才能合闸。
▲在产品使用时，请务必加上相间隔板。
▲接线端子螺钉为M8内六角螺钉，请使用6Nm-8Nm 扭矩进行紧固。
序号 名称 规格 数量/台 （2P ） 数量/台 （3P ） 数量/台 （4P ） 1 十字小盘头螺钉
M4X45 4 4 6 2 平垫圈 4 4 4 6 3 弹簧垫圈 4 4 4 6 4 六角螺母 M4 4 4 6 5
相间隔板
——
4
3
4
附页一
产品规格书取样记录表
规格书版次产品型号条形码取样日期取样地点取样人员0
1
2
……
“保存期限为三年”记录编号：LX4.203R-14A。
