PTC130,PTC150ES系列温度传感器
NTC、PTC温度传感器工作原理
市场与应用 ................................................................................................................................ 2
产品质量与保证 ........................................................................................................................ 3
定义 ............................................................................................................................................ 4
应用注释: ................................................................................................................................... 6
1 传感器比较 ............................................................................................................................ 7 2 电阻率 .................................................................................................................................. 11 3 斜率(α)和电阻偏差 ............................................................................................................. 15 4 热敏电阻与 STEINHART-HART 公式............................................................................... 19 5 稳定性和老化 ...................................................................................................................... 22 6 测试内容 .............................................................................................................................. 25 7 桥电路 .................................................................................................................................. 28 8 液位检测 .............................................................................................................................. 34 9 线性化 .................................................................................................................................. 37 10 气体流量测量 ..................................................................................................................... 40
热敏陶瓷电阻温度传感器的种类和控制指标
热敏陶瓷电阻温度传感器的种类和控制指标热敏陶瓷电阻温度传感器是一种能够通过电阻变化来检测温度的传感器。
其原理是利用热敏陶瓷材料的热敏特性，当温度发生变化时，热敏电阻的阻值也随之变化，从而实现温度检测。
热敏陶瓷电阻温度传感器的种类和控制指标如下：1. PTC热敏陶瓷电阻温度传感器PTC热敏陶瓷电阻温度传感器是一种基于热敏陶瓷材料的正温度系数热敏电阻器。
其特点是在一定温度范围内，电阻值随温度升高而急剧上升，且响应速度快。
PTC热敏陶瓷电阻温度传感器用于测量低温或常温范围内的温度，如食品、药品、电子器件等。
2. NTC热敏陶瓷电阻温度传感器NTC热敏陶瓷电阻温度传感器是一种基于热敏陶瓷材料的负温度系数热敏电阻器。
其特点是在一定温度范围内，电阻值随温度升高而急剧下降。
NTC热敏陶瓷电阻温度传感器用于测量高温范围内的温度，如发动机、热水器、烤箱等。
3.铂电阻式热敏陶瓷温度传感器铂电阻式热敏陶瓷温度传感器是一种通过测量铂电阻的电阻值来检测温度的传感器。
铂电阻的阻值与温度呈线性关系，精度高，响应速度快。
铂电阻式热敏陶瓷温度传感器用于精度要求较高的温度测量场合，如智能家居、医疗仪器、航空航天等。
控制指标：1.精度精度是热敏陶瓷电阻温度传感器的重要控制指标，它决定了传感器测量温度的准确度。
精度一般用温度误差来表示，如A级、B级、C 级等。
精度越高，误差越小，传感器的质量越好。
2.响应时间响应时间是热敏陶瓷电阻温度传感器的另一个重要控制指标，它指的是传感器从温度变化到检测到变化所需的时间。
响应时间越短，传感器的实时性越好。
3.稳定性稳定性是热敏陶瓷电阻温度传感器的长期稳定性能，它指的是传感器随时间和温度的变化而产生的误差。
稳定性越好，传感器使用寿命越长，使用效果越好。
总之，热敏陶瓷电阻温度传感器是一种常用的温度检测设备，不同的传感器有不同的应用场合和控制指标，选择合适的传感器能够提高检测精度和可靠性。

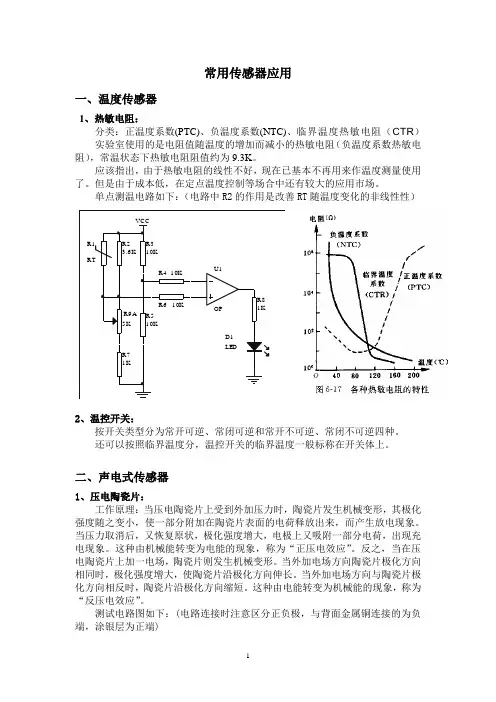

常用传感器应用温度传感器1热敏电阻分类正温度系数PTC
