最新地形图1：2000测绘项目的设计服务方案设计最佳例范本
高速公路1比2000地形图与控制测量技术设计书
高速公路1比2000地形图及控制测量技术设计书1.国家测绘局CH/Z 3003-2010《低空数字航空摄影测量内业规范》2.国家测绘局CH/Z 3004-2010《低空数字航空摄影测量外业规范》3.国家技术监督局 GB 12898-09《国家三、四等水准测量规范》4.国家技术监督局 GB/T 7929-1995《1:500～1:2000地形图图式》5.交通部JTG C10-2007《公路勘测规范》6.交通部JTG/T C10-2007《公路勘测细则》当规范、图式与本技术设计书要求有矛盾时，以本技术设计书为准。
2.2坐标系统与成图规格1.平面系统:本项目采用1980西安坐标系，中央子午线为120°00′2.高程系统:1985国家高程基准3.基本成图格式:分段提供测区总拼图(dwg格式)4.成图比例尺:1:20005.基本等高距:1米6.图上高程注记点的密度:图上每平方分米注记点不得少于15个，高程注至0.1米7.电子图X坐标按7位整数、Y坐标按6位整数输入，小数部分全部为三位。
.3主要技术要求1.测图范围路线长度为52公里左右(含正线38公里及比较线约14公里),一般路线带宽为600米(以设计线为中线每侧300米),互通范围扩大并包含连接线范围,淮盐高速范围长度为4公里,宽度约200米(以淮盐高速为中心两侧各100米)。
具体范围详见提供的1：1万地形图测图区域线。
2.控制测量精度要求四等GPS测量：相对起算点的点位中误差不得大于±5cm,最弱相邻点相对点位中误差不得大于±3cm；一级GPS测量：相对四等GPS点的点位中误差不得大于±5cm,最弱相邻点相对点位中误差不得大于±3cm；四等水准测量：每公里测量全中误差不得大于±10mm,最弱点高程中误差不得大于±25mm。
附合水准路线长度≤25km,控制网节点间长度≤17km。
由于该项目与在建234省道相交，所以平面及高程均应与234省道控制成果进行联测，平面及高程联测数量宜在3个以上。
最新地形图1：2000测绘项目设计服务方案(最佳范本)
1：2000地形图测绘项目服务设计方案XXXXXXX公司2018年X月目录一、概述 (1)1、任务来源 (1)2、工作量 (1)二、服务方案 (2)1、作业流程 (2)2、作业依据 (2)3、坐标和高程基准 (3)4、图幅分幅、图幅编号 (3)5、数据内容及格式 (3)6、平面精度和高程精度 (3)7、实施技术方法 (4)8、基础控制测量 (4)9、平面控制测量 (11)10、高程控制测量 (14)11、图根控制测量 (16)三、项目组织机构 (17)四、质量保证体系 (19)五、安全生产 (19)六、提交成果资料 (20)一、概述1、任务来源按照市政府工作安排，XXXXX，本次规划编制项目时间紧、任务重，但该区域1:2000地形图资料缺乏，急需开展地形图测绘工作。
为加快推进凤凰溪规划编制范围内的地形图测绘工作，XXXXX1:2000地形图测绘工作。
2、工作量项目范围：XXXX。
测区规划范围：测绘总面积约15平方公里，XXXX。
XXXX1:2000地形图测量工作量二、服务方案1、作业流程2、作业依据(1)《卫星定位城市测量技术规范》CJJ/T 73-2010；(2)《工程测量规范》GB 50026－2007；(3)《城市测量规范》CJJ/T 8-2011；(4)《测绘成果质量检查与验收》GB/T 24356-2009；(5)《数字测绘成果质量检查与验收》GB/T 18316-2008；(6)《1:500 1:1000 1:2000地形图图式》GB/T20257.1-2007。
(7)《宜宾市1:2000地形图数据库标准》(8)项目技术设计书。
3、坐标和高程基准（1）平面坐标系统为：国家2000坐标系。
（2）高程基准：采用1985国家高程基准,基本等高距为1.0m。
4、图幅分幅、图幅编号（1）图幅分幅按GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》附录D的正方形分幅和编号执行，即图幅采用50cm×50cm正方形分幅。
东大煤矿1：2000地形图技术设计
东大煤矿井田范围1：2000数字化地形测量技术设计书一、任务来源受东大煤矿（以下称甲方）委托,山东省中煤物探测量总公司测绘院(测绘甲级,以下称乙方)承担东大煤矿井田范围1:2000数字化地形测图工作。
经甲方要求，需完成下列测绘工作:（1）布设D级GPS控制网，共计15个点。
（2）每个GPS点联测四等水准，四等水准测量约50公里。
（3）1:2000数字化地形测图15km2。
编绘1：5000地形图。
（4）1:500比例尺广场图约0.7 km2。
二、作业区范围、地理概况东大煤矿位于滕州市西方约15km，测区范围为：1、3951509 204562502、3951478 204630393、3946855 204630204、3946886 20456228测区地势较为平坦，高程范围42m～47m，测区内村庄密集，状况一般。
区内树木较多,通视条件不好，雨后大车路多不能行走。
整个测区困难类别为Ⅱ类地区。
三、采用坐标系统平面坐标采用1954年北京坐标系；高程采用1956年黄海高程系。
平面投影采用高斯正形投影，按3°分带,属39°带坐标。
中央子午线为117°。
四、已有成果的利用4.1 平面成果测区周围有国家作的三等控制网，其成果可作为本次D级GPS 测量起算数据。
联测已知点不少于3个。
4.2 高程控制测量测区附近有国家二等及三等水准点，其成果可作为四等水准测量起算依据。
4.3 测区有1：5万军用图，可作为设计选点用图。
五、执行技术标准5.1GB14912-94《大比例尺地形图机助制图规范》5.2CJJ73-97《全球定位系统城市测量技术规程》5.3GB12898-91《国家三、四等水准测量规范》5.4GB7929-1995《1:500 1:1000 1:2000地形图图式》5.5中华人民共和国能源部制定的《煤矿测量规程》5.6CH1003-95《测绘产品质量评定标准》5.7本区技术设计书六、测绘生产成本及定额工日根据国家测绘局制定《测绘工程产品价格》和本区困难类别(Ⅱ类)计算,该区的测绘成本费用及定额工日如下:七、仪器设备、人员投入、生产计划安排7.1设备投入D级GPS测量利用美国产TrimbLe 5700(RTK)型双频GPS接收机，该仪器标称精度为静态:5mm+1ppm。
1：2000地形图测量技术设计书
蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书*******设计二〇一五年四月蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书编写者：审核者：编写单位意见:日期：目录一、概述 (1)（一）任务来源 (1)1. 测区概述 (1)2. 工作量 (1)二、设计方案 (2)（一）作业流程 (2)（二）作业依据 (2)（三）坐标和高程系统 (3)1. 坐标系统 (3)2. 高程系统 (3)（四）平面控制测量 (3)（五）RTK地形测量 (5)（六）1:2000地形测绘 (6)1. 基本等高距 (6)2. 地形图精度要求 (6)3. 数据采集及成图 (7)4. 地形图图幅规格及命名 (7)5. 图幅编号 (7)6. 图根控制测量 (7)7. 野外数据采集 (8)三、项目组织机构 (13)（一）项目主要人员及岗位职责 (13)（二）投入仪器及使用软件 (13)四、质量保证体系 (14)（一）质量目标 (14)五、安全生产 (15)（一）安全目标 (15)六、提交成果资料 (15)一、概述（一）任务来源我单位受文化旅游发展有限责任公司的委托于2015年4月承担蒙顶山永兴寺、红牌村、后盐村、徐沟村一寺三村，面积约为12平方公里的1:2000地形图测绘任务，为保质保量按期完成该项目，特制定本设计书，望在作业过程中认真执行。
1. 测区概述雨城区为市主城区，位于盆地西缘，青衣江中游，平原向青藏高原过渡带。
地处东经102°51′~103°12′，北纬29°40′~30°14′，东西宽34公里，南北长63公里，地势呈南北长条形，西南高，东北低。
总面积1060平方公里，2002年人口34万人，测区地处市雨城区东北方向，地形承东北向西南走势，该区属邛崃山脉二郎山支脉大相岭北坡。
测区最高海拨1407米，最低海拨661米，气候温和，雨量充沛，属亚热带常绿阔叶林地带，具有市雨城区多种植物良好的生态环境，因而植物种类繁多，分布广，藏量大，森林覆盖率60%以上，农户以种茶为主。
最新地形图1_2000测绘项目设计服务方案(最佳范本)
XXXXXXX1：2000地形图测绘项目服务设计方案XXXXXXX公司2018年X月目录一、概述 (1)1、任务来源 (1)2、工作量 (1)二、服务方案 (2)1、作业流程 (2)2、作业依据 (2)3、坐标和高程基准 (3)4、图幅分幅、图幅编号 (3)5、数据内容及格式 (3)6、平面精度和高程精度 (3)7、实施技术方法 (4)8、基础控制测量 (4)9、平面控制测量 (11)10、高程控制测量 (14)11、图根控制测量 (16)三、项目组织机构 (17)四、质量保证体系 (19)五、安全生产 (19)六、提交成果资料 (20)一、概述1、任务来源按照市政府工作安排，XXXXX，本次规划编制项目时间紧、任务重，但该区域1:2000地形图资料缺乏，急需开展地形图测绘工作。
为加快推进凤凰溪规划编制范围内的地形图测绘工作，XXXXX1:2000地形图测绘工作。
2、工作量项目范围：XXXX。
测区规划范围：测绘总面积约15平方公里，XXXX。
XXXX1:2000地形图测量工作量二、服务方案1、作业流程2、作业依据(1)《卫星定位城市测量技术规范》CJJ/T 73-2010；(2)《工程测量规范》GB 50026－2007；(3)《城市测量规范》CJJ/T 8-2011；(4)《测绘成果质量检查与验收》GB/T 24356-2009；(5)《数字测绘成果质量检查与验收》GB/T 18316-2008；(6)《1:500 1:1000 1:2000地形图图式》GB/T 20257.1-2007。
(7)《宜宾市1:2000地形图数据库标准》(8)项目技术设计书。
3、坐标和高程基准（1）平面坐标系统为：国家2000坐标系。
（2）高程基准：采用1985国家高程基准,基本等高距为1.0m。
4、图幅分幅、图幅编号（1）图幅分幅按GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》附录D的正方形分幅和编号执行，即图幅采用50cm×50cm正方形分幅。
1_2000数字地形图与数字高程模型项目设计书

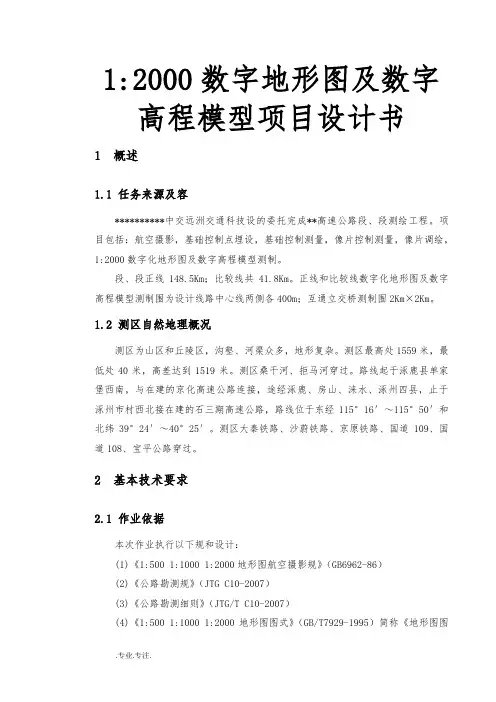

1:2000数字地形图及数字高程模型项目设计书1 概述1.1 任务来源及容**********中交远洲交通科技设的委托完成**高速公路段、段测绘工程。
项目包括：航空摄影，基础控制点埋设，基础控制测量，像片控制测量，像片调绘，1:2000数字化地形图及数字高程模型测制。
段、段正线148.5Km；比较线共41.8Km。
正线和比较线数字化地形图及数字高程模型测制围为设计线路中心线两侧各400m；互通立交桥测制围2Km×2Km。
1.2 测区自然地理概况测区为山区和丘陵区，沟壑、河渠众多，地形复杂。
测区最高处1559米，最低处40米，高差达到1519米。
测区桑干河、拒马河穿过。
路线起于涿鹿县单家堡西南，与在建的京化高速公路连接，途经涿鹿、房山、涞水、涿州四县，止于涿州市村西北接在建的石三期高速公路，路线位于东经115°16′～115°50′和北纬39°24′～40°25′。
测区大秦铁路、沙蔚铁路、京原铁路、国道109、国道108、宝平公路穿过。
2 基本技术要求2.1 作业依据本次作业执行以下规和设计：(1)《1:500 1:1000 1:2000地形图航空摄影规》（GB6962-86）(2)《公路勘测规》（JTG C10-2007）(3)《公路勘测细则》（JTG/T C10-2007）(4)《1:500 1:1000 1:2000地形图图式》（GB/T7929-1995）简称《地形图图式》(5)《1:500 1:1000 1:2000地形图要素分类与代码》（GB14804-93）(6) 本技术设计书本技术设计书是依据工程所需和地形限制所编写，当上述规与本技术设计书矛盾时，以本技术设计书为准。
2.2测图规格及精度(1)平面坐标系统采用抵偿高程面上的高斯正形投影任意带平面直角坐标系。
为保证测区投影长度变形值不大于2.5cm/km，全线共划分五个独立平面坐标系，具体划分如下：第一坐标系中央子午线115°26′，位于K98处, 处于线路K0-K17，K63-K76段，投影面高程650m，坐标变形值最大为23.2mm/km；第二坐标系中央子午线115°26′，位于K98处, 处于线路K17-k34， K55-K63段，投影面高程850m，坐标变形值最大为24.7mm/km；第三坐标系中央子午线115°26′，位于K98处, 处于线路K34-K55段，投影面高程1100m，坐标变形值最大为16.1mm/km；第四坐标系中央子午线115°26′，位于K98处, 处于线路K76-K118段，投影面高程400m，坐标变形值最大为22.0mm/km；第五坐标系中央子午线115°26′，位于K98处, 处于线路K118-k150段，投影面高程110m，坐标变形值最大为10.5mm/km；(2)高程系统采用1985国家高程基准。
风电项目1：2000地形图测绘专业设计书
目录1 项目概述 (3)2 测区概况 (3)3资料状况 (3)4作业依据与基本规定 (3)4.1作业依据 (3)4.2 基本规定 (4)4.3 成图精度 (5)5技术方案 (5)6航空摄影 (7)6.1 航空摄影技术参数设定 (7)6.2 航空摄影的实施 (7)6.3 摄影质量控制措施 (8)6.4 成果资料的检查 (8)6.5 安全生产和风险规避 (9)7 基础控制测量 (9)7.1 控制网布设与选点埋石 (9)7.2 GPS观测与计算 (10)7.3 高程控制测量 (13)8航测外业技术要求 (13)8.1 像片控制测量 (13)8.2 调绘 (15)8.3 外业高程点补测 (17)9航测内业技术要求 (18)9.1 空中三角测量 (18)9.2 数据采集 (19)9.2.1作业环境准备 (19)9.2.2模型定向精度指标 (19)9.3 图形编辑 (22)10 质量保证措施 (25)10.1 质量管理 (25)10.2 检查流程和方法 (25)10.3 生产过程质量控制 (25)检查验收的要求： (25)11 项目计划安排 (26)12 成果提交 (26)1 项目概述1.1 任务来源与目的XXXX测绘科技有限公司受XXXX投资有限公司的委托，于2020年8月承担了XXXX风电项目1:2000地形图测绘，项目总体规划测区范围面积为56.33平方千米。
包括航空摄影、基础控制网布设、像片控制测量、空三加密、航测内业立体采集和数据编辑，1:2000航测地形图（DLG）制作、数字正射影像图(DOM)制作、数字高程模型（DEM）制作、0.02平方公里升压站位置1:500比例尺地形图测绘，为确保测绘产品质量符合相应的技术标准要求，结合本测区特点，根据国家有关技术规范、规定，XXXX 测绘科技有限公司编制本项目专业技术设计书。
1.2工期及作业范围：2020年8月28日前提交最终测量成果；作业范围如下图：红色范围线为测区范围线。
最新地形图1_2000测绘项目设计服务方案(最佳范本)
XXXXXXX1：2000地形图测绘项目服务设计方案XXXXXXX公司2018年X月目录一、概述 (1)1、任务来源 (1)2、工作量 (1)二、服务方案 (2)1、作业流程 (2)2、作业依据 (2)3、坐标和高程基准 (3)4、图幅分幅、图幅编号 (3)5、数据内容及格式 (3)6、平面精度和高程精度 (3)7、实施技术方法 (4)8、基础控制测量 (4)9、平面控制测量 (11)10、高程控制测量 (14)11、图根控制测量 (16)三、项目组织机构 (17)四、质量保证体系 (19)五、安全生产 (19)六、提交成果资料 (20)一、概述1、任务来源按照市政府工作安排，XXXXX，本次规划编制项目时间紧、任务重，但该区域1:2000地形图资料缺乏，急需开展地形图测绘工作。
为加快推进凤凰溪规划编制范围内的地形图测绘工作，XXXXX1:2000地形图测绘工作。
2、工作量项目范围：XXXX。
测区规划范围：测绘总面积约15平方公里，XXXX。
XXXX1:2000地形图测量工作量二、服务方案1、作业流程2、作业依据(1)《卫星定位城市测量技术规范》CJJ/T 73-2010；(2)《工程测量规范》GB 50026－2007；(3)《城市测量规范》CJJ/T 8-2011；(4)《测绘成果质量检查与验收》GB/T 24356-2009；(5)《数字测绘成果质量检查与验收》GB/T 18316-2008；(6)《1:500 1:1000 1:2000地形图图式》 GB/T 20257.1-2007。
(7)《宜宾市1:2000地形图数据库标准》(8)项目技术设计书。
3、坐标和高程基准（1）平面坐标系统为：国家2000坐标系。
（2）高程基准：采用1985国家高程基准,基本等高距为1.0m。
4、图幅分幅、图幅编号（1）图幅分幅按GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》附录D的正方形分幅和编号执行，即图幅采用50cm×50cm正方形分幅。
1：2000地形图测量技术设计书
蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书四川*******设计有限公司二O—五年四月蒙顶山景区休闲度假综合服务功能区地形测量项目编写者： 编写单位意见：日期:目录一、 概述 ................................................................. 1..（一） 任务来源 ........................................................ 1.1. 测区概述 ............................................................ 1..2. 工作量 .............................................................. 1..二、 设计方案 ................................................................ 2.（一） 作业流程 ........................................................ 2.（二） 作业依据 ........................................................ 2.技术设计书审核者:（三）坐标和高程系统................................................. 3.1.坐标系统........................................................ 3.2.高程系统........................................................3.（四）平面控制测量................................................... 3.（五）RTK地形测量 ................................................... 5.（六）1:2000地形测绘 ................................................ 6.1.基本等高距...................................................... 6.2.地形图精度要求.................................................. 6.3.数据采集及成图................................................. 6.4.地形图图幅规格及命名 (7)5.图幅编号........................................................ 7.6.图根控制测量....................................................7.7.野外数据采集.................................................... 8.三、项目组织机构........................................................ 1.3（一）项目主要人员及岗位职责........................................ 1.3（二）投入仪器及使用软件............................................ 1.3四、质量保证体系......................................................... 1.4（一）质量目标...................................................... 1.4五、安全生产. (14)（一）安全目标...................................................... 1.4六、提交成果资料.. (15)概述（一）任务来源我单位受雅安文化旅游发展有限责任公司的委托于2015年4月承担蒙顶山永兴寺、红牌村、后盐村、徐沟村一寺三村，面积约为12平方公里的1:2000地形图测绘任务，为保质保量按期完成该项目，特制定本设计书，望在作业过程中认真执行。
鹤峰县走马镇1∶2000地形图测量技术设计书
鹤峰县走马镇1∶2000地形图测量技术设计书1. 工程概况为推进全省社会主义新农村的建立，为新农村设计提供测绘保障服务工作，湖北省基础地理信息中心对湖北楚天设计勘察技术中心下达了鹤峰走马镇城镇1∶2000图跟控制测量及1∶2000数字化地形测量任务。
具体测绘范围由鹤峰县规划局确认。
本测区地处鄂西南恩施自治州鹤峰县东南高山地区，城镇部分较为平坦，为丘陵地区，四周为高山地。
测绘面积为2.5平方千米。
走马镇有通往县城的普通公路，交通较为方便。
平面坐标系采用1980西安坐标系，高程采用1985国家高程基准，3。
带投影。
2．作业依据2．1《城市测量规范》（CJJ8-99）2．2《1∶500、1∶1000、1∶2000地形图要素分类与代码》（GB14804-93）2．3《1∶500、1∶1000、1∶2000地形图数字化规范》（GB/T17160-1997）2．4《1∶500、1∶1000、1∶2000地形图图式》（GB7929-1995）2．5《全球定位系统城市测量技术规程》（CJJ73-97）2．6《测绘产品检查验收规定》（CH1002-95）2．7《测绘产品质量评定标准》（CH1003-95）2．8《测绘技术总结编写规定》（CH1002-95）2．9《湖北省“十一五”期间“百镇千村”测图工程规划》（省基础地理信息中心）2．10《本技术设计书》3．已有测绘资料情况3.1平面高程控制点资料由县规划局提供各等级的平高点、水准点资料作为测量的首级控制点，用以发展图根控制点。
收集有关图件作为测量踏勘、设计、选点用图。
3.2在利用个控制点资料时，应对其成果的精度进行必要的检测。
以确保起算数据的正确性。
4. 地形测量4.1图根平面控制测量图根点是直接供测图使用的平面和高程的依据。
采用RTK固定解的方法加密，或采用全站仪导线测量极坐标法和各种交会法进行加密。
图根点的密度应以满足测图需要为原则。
作业要求如下：4.1.1保证每幅图的图根点不得少于4个。
衡水市景县MMM镇1：2000数字化地形图测绘项目技术设计书
衡水市景县***镇1:2000数字化地形图测绘项目技术设计书单位名称二○○八年七月十二日衡水市景县***镇1:2000数字化地形图测绘项目技术设计书编写者:审核者:单位名称二○○八年七月十二日目录1 任务概述 (1)2 作业依据 (1)3 测区已有资料 (1)4 数学基础 (2)4.1 坐标系统和高程基准 (2)4.2 地形图分幅 (2)5. 控制测量 (2)5.1. GPS控制测量 (2)5.1.1 选点与埋石 (2)5.1.2 GPS测量的观测要求及数据处理 (3)6 地形图测绘 (4)6.1 图根控制测量 (4)6.2 野外数据采集 (4)6.3 数字化编辑 (5)6.3.1 数据格式 (5)6.3.2 编辑的基本要求 (5)6.3.3 编辑的内容 (6)7 质量保证措施 (8)8 上交成果 (8)1 任务概述受***规划设计有限公司的委托，由****承担衡水市景县***镇1:2000数字化地形图测绘项目，该项目位于衡水市景县***镇，测区位于东经116°11′—116°14′，北纬37°44′—37°46′，项目工作内容包括：基础控制测量、图根控制测量、全野外1:2000数字化地形图测制。
项目工作量为1:2000数字化地形图约4平方公里。
测区位于衡水市,地形类别为平原。
成图目的为满足城镇规划使用,测区居民区内地物比较复杂,通视困难。
居民区外地物相对简单。
2 作业依据(1)CJJ 8-99 《城市测量规范》；(2)GB/T 7929-1995《1：500 1：1000 1：2000地形图图式》；(3) GB 14804-93《1：500 1：1000 1：2000地形图要素分类与代码》；(4)GB/T 17160－1997 《1:500、1:1000、1:2000地形图数字化规范》；(5)CH 1002－95 《测绘产品检查验收规定》；(6)CH 1003－95 《测绘产品质量评定标准》(7)《本项目技术设计书》；以下简称“设计书”。
1：2000地形图测绘技术设计书
《S236 花程线郏县安良至新城区井营段改建工程》1:2000 带状地形图测绘技术设计书
密度为沿路线每 1 公里一个点。用四等水准联测已有的四等 GPS 点和布设的控制点， 确定控制点高程；最终建立 1：2000 测图区域内高精度测量基准。
采用先进的 GPS RTK 野外测量技术，采集碎部点，利用南方 CASS 成图软件进 行内业处理，最终形成 1：2000 带状地形图。
应及时重测；
(2) 允许舍弃在复测基线边长较差、同步环闭合差、独立闭合环或附合路线坐
标闭合差检验中超限的基线，而不必进行该基线或与该基线有关的同步图形的重测，
但必须保证舍弃基线后的独立环所含基线数符合要求，否则，应重测该基线有关的
卫星高度角≥15°； PDOP 值≤6； 有效观测卫星总数≥4 颗； 数据采样间隔为 15 秒； 平均重复设站数≥1.6； 每个时段为 45 分钟； 两次量高误差≤3mm。 (4) 外业观测的基本原则 a、采用双频 GPS 接收机进行施测； b、观测手簿中的内容在现场用铅笔认真填写，不得伪造、涂改。填错的内容 可划改，正确的内容填写在划改内容的上方，划改的内容必须清楚地保留； c、正确量取天线高，并记入观测手簿中，天线采取每时段前和测后各量取一 次，每次应从天线三个不同方向（间隔 120°）量取，两次量高误差≤3mm，取其平 均值；还应画出天线量测的示意图。 d、正确输入各项参数，存贮数据的文件名命名合理； e、为了获取 1980 西安坐标系坐标，观测时还应联测 3 个以上具有 1980 西安
平地、丘陵地
≤±0.35 ≤±0.5
≤±0.4
设站困难街坊内部
≤±0.50 ≤±0.75
≤±0.6
注：阴影、摄影死角、森林隐蔽、沟壑和山地等特殊施测困难地区可按此表规 定值放宽 50%。
1：2000地形图项目测绘(航测)技术设计书
xxx地形图（航测）测绘项目技术设计书编写单位：编写人：技术负责人:2018年2月26日目录1、任务概述12、测区概况13. 工作内容14、作业依据15、飞行平台、航摄仪及内业数据采集设备26、项目实施方案26.1、作业流程26.2、一般规定36.3、控制网设计46.4、航测外业46.5、航测内业67、质量控制与保障78、上交的成果资料：71、任务概述为加快乐统筹发展和新农村建设。
受地矿测绘院下属单位利群土地规划设计有限公司委托，我公司对其拟进行高标准农田土地整理的乐都区实施1：2000全野外数字化地形图测绘，为该项目规划设计、上报审批、工程施工提供现时、准确、可靠的地形地理信息数据，为当地经济建设提供基础服务。
2、测区概况该工程项目位于乐都区达拉乡、雨润镇辖区内，达拉乡测图面积约21平方公里，雨润镇测图面积约为3平方公里。
测区属地形较为复杂、村庄稀疏，林木覆盖密度较小，通视条件一般，测区内盘山土路较多。
3. 工作内容该项目区范围内1：2000地形测图，约24平方公里。
4、作业依据1）《无人机航摄安全作业基本要求》CH/Z 3001-20102）《无人机航摄系统技术要求》CH/Z 3002-20103）《低空数子航空摄影测量内业规范》CH/Z 3003-20104）《1:500、1:1000、1:2000地形图航空摄影测量内业规范》GB/T7930-20085）《低空数字航空摄影规范》CH/Z 3005-20106）《数字航摄仪检定规程》CH/Z 8021-20107）《全球定位系统(GPS)测量规范》GBT18314-20098）《工程测量规范》GB50026-20079）《1：500 1：1000 1：2000 地形图图式》GBT 20257.1-2007 10）《数字测绘产品检查验收规定和质量评定》GB/T18316-2001 11）《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》 GB/T15967-20085、飞行平台、航摄仪及内业数据采集设备1）飞行平台：智能鸟固定翼kc16002）航摄仪：sonny A7r，焦距35mm，像素3600万3）空三加密：软件HAT4）内业全数字摄影测量工作站MapMatrix5）内业数字化编辑软件南方CASS9.16）科傻控制测量数据处理通用软件V1.0、三维数字地球LSV1.0 等。
武汉市东西湖区1：2000地形图测绘项目技术设计书
武汉市东西湖区1：2000地形图更新技术设计书项目承担单位（盖章）：设计负责人：审核意见：主要设计人：审核人：年月日年月日目录1 项目概述.................................................................................................................................. - 3 -2 测区自然地理概况与已有资料情况...................................................................................... -3 -2.1 测区自然地理概况....................................................................................................... - 3 -2.2 已有资料情况............................................................................................................... - 3 -3 作业技术依据.......................................................................................................................... - 5 -4 产品规格及精度指标.............................................................................................................. - 6 -4.1 数学基础....................................................................................................................... - 6 -4.2 产品规格....................................................................................................................... - 6 -4.3 精度指标....................................................................................................................... - 6 -5 设计方案.................................................................................................................................. - 7 -5.1 资源配置....................................................................................................................... - 7 -5.2 工艺流程....................................................................................................................... - 8 -5.3 各工序技术要求和质量指标....................................................................................... - 9 -5.3.1像片控制测量................................................................................................... - 9 -5.3.2 空三加密........................................................................................................ - 13 -5.3.3 DLG数据采集................................................................................................. - 14 -5.3.4 数字正射影像图（DOM）制作...................................................................... - 15 -5.3.5 外业调绘及补调补测.................................................................................... - 15 -5.3.6 数字线划图（DLG）编辑............................................................................ - 19 -6 质量保证措施........................................................................................................................ - 20 -7 上交成果................................................................................................................................ - 20 -7.1 数据成果..................................................................................................................... - 20 -7.2 文档资料..................................................................................................................... - 20 -8 附录 ....................................................................................................................................... - 21 -8.1 测区成图范围............................................................................................................. - 22 -8.2 GPS观测手簿样式 ..................................................................................................... - 23 -8.3 控制片整饰格式......................................................................................................... - 24 -1 项目概述为贯彻落实武汉市东西湖区委、区政府对“数字东西湖”项目建设要求，保证“数字东西湖”地理空间信息平台建设工作的顺利开展，武汉市东西湖区国土资源和规划局拟对辖区1：2000地形图进行更新，经过公开征集和专家评审，最终确定由湖北省测绘工程院承担东西湖区航空摄影及1：2000地形图更新任务。
新农村规划1：2000地形图测绘技术设计书
北京市区县试点村庄规划1/2000地形图测绘技术设计书1 任务概况1.1试点村庄规划1/2000地形图测绘是规委下达我院（北京市测绘设计研究院）任务。
目的是为村规划提供地形图资料。
地形测量采用航测和野外人工测绘两种方法,航测方法成图执行《北京市平原地区1/2000地形图更新技术设计书》（2005年3月编制）, 野外人工测绘按本设计书执行。
1.2测区范围详细范围见生产处下发的1/1万测区范围图。
1.3 作业依据1．3.1 《城市测量规范》CJJ8-991．3.2 《地形图图式》北京市测绘院1988年印刷1．3.3 《北京市基础数字地形图技术规则》YBJ003-19991.4主要工作内容：平面及高程控制测量;1/2000地形图测绘。
2.测区概况本次测图的村庄有平原和山区,部分村交通不便，控制点稀少,需要做ＧＰＳ点和高程控制。
3.已有资料情况3.1 我院绘制的1：10000地形图。
3.2 我院的三角点和水准点。
3.3 我院为市土地局测设的GPS四等网。
4.地形测量(野外人工测绘部分)原则：山区村落范围内测绘1/2000地形图，村域范围内利用现有1/10000地形图；处理好接边。
4.1 主要规格和精度指标4.1.1采用北京市独立坐标系统和北京市地方高程系统，按北京市地方分幅编号。
4.1.2 地形图基本等高距平地和丘陵为1.0m,山地为2 m。
4.1.3 地物点平面点位中误差主要地物0.5mm，次要地物 0.75 mm。
高程注记点高程中误差0.15m,等高线中误差1/3等高距。
4.1.4同一幅图内用一种等高距。
4.2 作业方法为原则上用全站仪数字化测图,有条件的单位可以使用GPSRTK测量;大平板测图可作为空旷地区的辅助方法。
外业数字化软件统一使用广州开思北京版。
4.3 图根控制4.3.1 布设GPS控制点精度不低于二级导线。
山区可用GPS测量的北京地方高程,联测三个以上高级点并拟合计算高程值。
绝对闭合差0.5m。
新农村规划方案1：2000地形图测绘技术设计书
技术设计书
1 任务概况
1.1试点村庄规划1/2000地形图测绘是规委下达我院（北京市测绘设计研究院）任务。目的是为村规划提供地形图资料。地形测量采用航测和野外人工测绘两种方法,航测方法成图执行《北京市平原地区1/2000地形图更新技术设计书》（2005年3月编制）, 野外人工测绘按本设计书执行。
等级
附合线长度
平均边长
仪器DJ6
方位角闭合差
相对闭合差
三
3km
200m
2测回
±24″
1/6000
四
2km
150m
1测回
±40″
1/4000
绝对闭合差0.5m。
图根导线使用不低于DJ6型经纬仪，测距仪不低于Ⅱ级精度；图根导线允许附合二次。
4.3.3图根高程用不低于DS3型水准仪施测，附合不超过三次，线长一般不超过8km，闭合差不超过±40mm (±12mm )，L单位为km，n为测站数，仪器至前后尺距离小于100m。
7.3严格执行组(中队)、队（分院）两级检查和院验收制度，检查验收中发现的问题，作业单位要认真纠正，不合格产品退作业员重做。
7.4作业单位应认真编写技术总结,并随产品上交归档。
8.上交资料
8.1任务书(质量策划表)
8.2技术设计书;导线、水准测算手薄。
8.3技术总结、检查报告、导线网图、结合表、精度统计表。
1.2测区范围
详细范围见生产处下发的1/1万测区范围图。
1.3 作业依据
1．3.1《城市测量规范》CJJ8-99
1．3.2《地形图图式》北京市测绘院1988年印刷
1．3.3《北京市基础数字地形图技术规则》YBJ003-1999
