1 目的

规范和指导线割部门-慢走丝的生产作业，提升生产效率，提高生产品质。明确机床维护保养方法及其正确操作规程延长机器使用寿命。

2 范围

适用于制造部所有慢走丝加工。

3 职责

主管宣导加工者熟练撑握。

主管负责培训，新入职员工按作业标准进行作业。

操作者按正常程序操作机台，做好保养和记录。

4 定义

严格按标准作业，保证产品质量。

5 作业标准

操机流程标准

先开启电源总阀开关→稳压器绿色按钮→机床控制柜下方黑色按钮开启→开启机床控制柜右上方SOURCE按钮启动控制柜(即电脑主机)→等待显是示器显示SKDA控制菜单显示页面→开启显示柜POWER按钮启动动力电源。

将磁盘插入软驱。在主菜单中按F1键,选择装入文件→将需要加工的ISO文件拷贝到机床内→在主菜单编辑中输入需要加工的ISO文件→F9退出编辑命令界面将自动到运行命令→选择F3图校验,(F1可连续校验程式,F2可单段校验程式) 在移动中按F6 Z轴回零→用校正块校正垂直度（校垂直前要把校正块校垂直的方向打好垂直）,在主菜单的移动中按F8校垂直。选择相应的方向，然后调节

机床面版的UV键，校正火花之上下一致→F9退出→ENTER键UV清零→在主菜单移动按F7键测斜度，校正形参数HA、HP值，将铜线停留在校正斜槽中心，输入校正块高度，每次测形参数至少要册测三次，然后求出三次同接近的平均值。

对照图纸程式装夹好工件→用校表检查工件的垂直度、直角度、平面度→穿丝→按移动中Ｆ３对边命令，可选择Ｆ１，Ｆ２，Ｆ３，Ｆ４四轴另一方向碰边找数加工，也可选择Ｆ６，Ｆ７，Ｘ分中或Ｙ分中找数→圆孔基孔可直接在移动中按Ｆ４定中心找到圆心→在移动中在绝对动或相对动中直接回到起割点位置→在主菜单运行菜单中按Ｆ６形参数命令，设定形参数→按Ｆ８切割命令

开始加工→按ＣＴＲＬ+Ｚ锁住机头。

审图标准与自检

必须是蓝色印章.才能编程加工（特殊交代除外）。

必须以最新图档日期，特别是改模图档一定要与图纸日期一致。

注解说明与标注说明必须一致。

俯视图与侧视及剖视图必须一致。

查看工件的基准边是否有研磨、基准孔是否有钻以确定板件的取数方式。

查看工件的厚度和外形尺寸、螺孔和沉头是否和图纸一致。

下模板刀口及冲头要送往品检检查是否达到硬度范围。

以上七点任一点不符合，必须在第一时间告诉上级协调沟通。

编程标准

五金模具工件尺寸在200㎜以下，全部以0边（基准角）为基准编程加工，且必须用卡尺检测螺孔到0边（基准角）距离是否在㎜范围以内（否则要退回上工序确认基准再编程）。

工件尺寸在200㎜以上，必须要有基准边、基准孔来扫表，四边工件定起割点，至少须编一个螺孔检查起割点相应坐标（如果没有基准边基准孔要退回下工序确认基准后再编程）。

冲头及镶件入子尺寸在50㎜以上必须打孔加工，不允许外形拉线，并且必须保证挂位处余量在10㎜以上。

冲头及镶件入子尺寸在100㎜以上，必须打两个孔，挂两处位置，并且必须保证挂位处余量在10㎜以上。

程式里加入过切式可以使其接刀点平滑过度。

镶件孔，导柱孔，冲孔等孔的程式，请予以归类编制依次线割。

夹板、脱料板等避角让位的地方，需手动作好电脑图。

清角最佳状态R=。

小于的拐角可以予以直线切割。

修刀(T=30~80)两刀相差间隙或，能提高光洁度。

程式里修刀的暂停点不可以要，一定要把它手动删除。

修刀过程的水压、张力、线速、Ｚ轴等参数不能变。

需接刀的模板(较大)第一次装夹尽量使其割完导柱、销钉、形孔用以接刀，而且接刀最少必须两个以上。

程式单的注解标准：

○1日期；○2图档途径；○3电脑编号；○4工件名称；○5物料编号；○6图纸页码；

○7程式名称；○8编程人员名字；○9检查人名字、操作人员名；○10详解的装夹示意图（标有装夹压块位置，起割点位置）；○11校表基准及需要检查的部分；○12确认起割

点；○13醒目注明需要注意的部分；○14有锥度的工件必须写明形参数；○15销钉、导柱、顶针一定要求试配。

装夹标准

保证机头垂直度有斜度的工件要把Z轴回零上下异形的要测好斜度。

装夹时机头要移到工件范围以外，工件尺寸在200㎜以下，至少要用两个压块，分别装在工件直角两边，200㎜以上的工件必须要有三个以上压块装夹。

装夹工件时，压块必须与工件成平行装夹方式，不允许压块上翘或下斜状态；表面加工光亮或易压伤的工件必须在工件与压块之间加上垫纸，螺丝必须锁有效牙５㎜深以下，螺帽六角槽要显六角形显圆形不能再用，锁紧螺丝时扳手必须与平台成平行状态，手握扳手尾部操作，身体要保持平衡，不可大幅度倾斜，以防扳手断掉伤人。空架工件重量8KG以上要在工件下方加上以工作台平面的承重垫块，工件压稳好将承重垫块移除。

外形三边都加工到的大工件装夹时在对边加一个台板装夹好后再把台板拆掉。

工件校表标准参照下图表：

加工标准

四边到数的工件，以0边碰数加工；必须用卡尺测量螺孔距离，偏差在以内。

四边有余量的工件以基准边扫表，基准孔或螺孔定中心找数必须再分一个螺孔，确定基孔位置，螺孔偏差在以内。零准边磨准的工件，则以零准边碰定起割点。

宽边到数，长边有余量的工件，基准孔或螺孔，对边分中碰宽边，碰单边，定起割点，必须再分一个螺孔，螺孔偏差在以内。

有两条边借边的工件，则以接边部分校火花碰定起割点，必须以确认借边位与平面垂直度及两边成直角为前提。（碰数时要在最长直边两头的两个点上各碰一次以保正直边）。

外形磨准的工件，则以四边或直角边部分校火花碰定起割点，必须以确认四边位与平面垂直度及两边成直角为前提，（碰数时要在最长直边两头的两个点上各碰一次以保正直边）。

国内模具工件，必须保证平面垂直，用卡尺自检2到3个穿丝孔到基准角距离，偏差在1mm范围内，可任用穿丝孔中心定为起割点，如果板有几个很小孔，则必须以小孔不破孔为前提以小孔定为起割点加工。

修模工件模板以合销、导柱孔定起割点, 冲头及镶件入子在没有内圆孔合销孔的前提下以外形一个直角边部分校火花碰定起割点。

所有斜度工件都必须以底部或面部作基准面，设准形参数HB、HC、HD分清斜度方向。

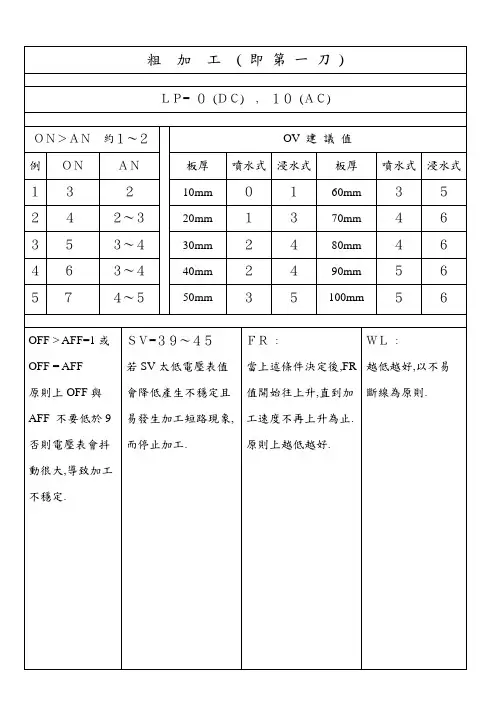

机床参数标准

机床参数如下：
