装饰图纸编号规则
建筑方案图纸标号规范
建筑方案图纸标号规范建筑方案图纸标号规范是为了方便建筑设计人员和相关工程人员在设计、施工和验收过程中的沟通和协作。
标号规范能够保证图纸的统一性、规范性和易读性，从而提高工作效率，减少错误和纠正成本。
下面将详细介绍建筑方案图纸标号规范的相关内容。
一、图纸编号规范1. 项目代号：每个建筑项目都应有唯一的项目代号，以便于识别和区分不同的项目。
2. 专业代号：建筑方案图纸应按照专业进行分类，如建筑、结构、给排水、电气、暖通等。
每个专业可以用特定的代号进行标识，以便于标明图纸所属的专业。
3. 序号：每个图纸都应有唯一的序号，以便于查找和排序。
二、图纸名称规范1. 图纸名称应简明扼要，能够准确地描述图纸的内容。
2. 图纸名称应包含图纸所属的专业领域和具体内容，如建筑平面图、结构柱网图、给排水布置图等。
3. 图纸名称应使用统一的命名规范，避免使用无意义的缩写和简化词汇。
三、图纸尺寸规范1. 建筑方案图纸应按照国家标准进行纸张尺寸的选择和使用。
常见的纸张尺寸有A0、A1、A2、A3和A4。
2. 图纸应根据设计院的要求和项目的需要进行选择。
一般情况下，建筑平面图、立面图和轴测图可以使用较大的纸张尺寸，而细部图和装配图可以使用较小的纸张尺寸。
四、图纸比例规范1. 建筑方案图纸应按照国家标准进行比例选择和使用。
常见的比例有1:100、1:200、1:500和1:1000。
2. 图纸应根据设计院的要求和项目的需要进行选择。
一般情况下，建筑平面图和立面图可以使用较大的比例，而细部图和装配图可以使用较小的比例。
五、图纸标注规范1. 图纸应包含必要的标注和文字说明，以便于确保图纸的可读性和易懂性。
2. 标注应使用统一的标注符号和标注文字，可以参考国家标准或行业标准。
3. 标注应清晰、准确地描述图纸所表示的构件、尺寸和材料等信息。
六、图纸注释规范1. 图纸应包含必要的注释和细节说明，以便于解释图纸的特殊要求和技术细节。
2. 注释应位于图纸的适当位置，与相应的构件和尺寸对应。
图纸编码及管理制度
图纸编码及管理制度第一章总则第一条为了规范图纸编码及管理工作，提高工程施工效率，保证工程质量，制订本制度。
第二条本制度适用于所有涉及图纸编码及管理的工程项目，适用范围包括设计、施工、监理等各个环节。
第三条图纸编码及管理应遵循合理性、规范性、实用性和完备性的原则，确保图纸信息的准确性和一致性。
第四条各项目部门应根据工程实际情况，结合本制度制定相应的操作规程，并严格执行。
第五条图纸编码及管理工作应由专人负责，确保图纸的准确性和保密性。
第二章图纸编码第六条图纸编码是根据工程项目的实际需求对图纸进行编号管理的过程。
第七条图纸编码应遵循“工程代号+年份+编码”的原则，确保图纸编码的唯一性和规范性。
第八条图纸编码的规则包括以下几个方面：（一）工程代号：由工程项目的类型、地点、项目名称等信息组成，用于区分不同的工程项目。
（二）年份：表示图纸编码的年份，以便对图纸进行分类和管理。
（三）编码：根据工程建设的不同阶段、不同专业等信息对图纸进行分类编号。
第九条图纸编码应在图纸制作阶段确定，由专人负责统一管理，确保图纸编码的正确性和有效性。
第十条图纸编码应根据项目的实际情况进行调整，确保图纸信息的及时更新和管理。
第三章图纸管理第十一条图纸管理是指对图纸进行收集、整理、存档、传递等管理活动的过程。
第十二条图纸管理应遵循“一图一档、分类存档、保密存储、定期更新”的原则，确保图纸信息的安全性和可靠性。
第十三条各项目部门应制定相应的图纸管理规程，明确图纸管理人员的职责和权限，实行专人管理。
第十四条图纸管理包括以下几个方面：（一）图纸收集：在图纸制作阶段对图纸进行收集整理，并按照编码进行分类存放。
（二）图纸传递：确保图纸信息的传递顺畅，及时传达给相关部门或人员。
（三）图纸存档：对图纸进行规范存放，确保图纸信息的安全性和完整性。
（四）图纸更新：定期对图纸进行检查和更新，确保图纸信息的及时更新和管理。
第十五条图纸管理应定期开展检查和评估工作，确保图纸管理工作的有效性和规范性。
工程图纸编号
工程图纸编号
1、工程图纸编号应与交付的纸质工程图纸一一对应，标注于标题栏的图号区(见本标准图3.2.2)。
2、工程图纸编号规则应符合下列规定：
（1）工程图纸应根据不同的专业、阶段、类型进行编排，宜按照图纸目录及说明、平面图、立面图、剖面图、大比例视图、详图、清单、简图等的顺序编号；
（2）工程图纸编号应使用汉字或英文字母、数字和连字符“-”的组合，如采用英文字母，则不宜与汉字混用；
（3）在同一工程中，应使用统一的工程图纸编号格式，工程图纸编号应自始至终保持不变。
3、工程图纸编号格式应符合下列规定：
图12.4.3 工程图纸编号格式
(灰色部分表示可选项)
（1）工程图纸编号宜由专业代码、阶段代码、类型代码、序列号组成(图12.4.
3)；
（2）专业代码宜用于说明专业类别，宜由1个字符组成，宜优先选用本标准附录A所列出的英文专业代码名称；
（3）阶段代码宜用于区别不同的设计阶段，宜由1个字符组成，宜选用本标准附录A所列出的常用阶段代码；
（4）类型代码参照本标准第12.3.3条中类型代码相关规定；
（5）序列号宜用于标识同一类型图纸的顺序，按照图纸量由(2～3)位数字组成，每个类型代码的第一张图纸编号应为01，后面是02至99，序列号应连续，可插入图纸；
（6）阶段代码宜为可选项，专业代码、阶段代码与类型代码、序列号之间用连字符“-”分隔开。

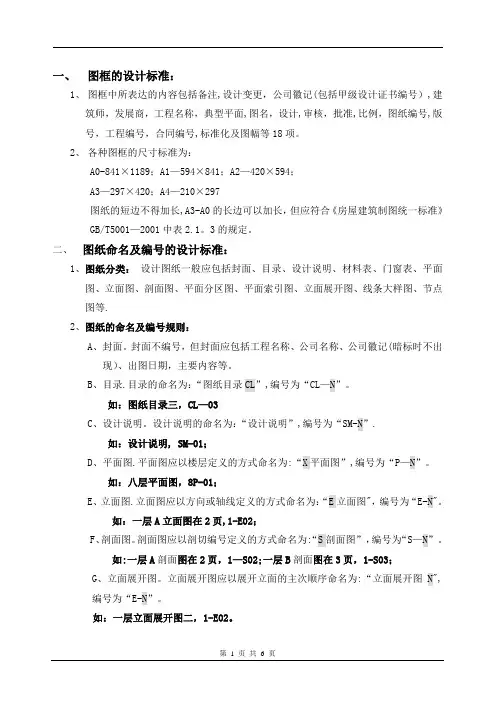

室内装饰专业制图标准
一、图框的设计标准：1、图框中所表达的内容包括备注,设计变更，公司徽记(包括甲级设计证书编号）,建筑师，发展商，工程名称，典型平面,图名，设计,审核，批准,比例，图纸编号,版号，工程编号，合同编号,标准化及图幅等18项。
2、各种图框的尺寸标准为：A0-841×1189；A1—594×841；A2—420×594；A3—297×420；A4—210×297图纸的短边不得加长,A3-A0的长边可以加长，但应符合《房屋建筑制图统一标准》GB/T5001—2001中表2.1。
3的规定。
二、图纸命名及编号的设计标准：1、图纸分类：设计图纸一般应包括封面、目录、设计说明、材料表、门窗表、平面图、立面图、剖面图、平面分区图、平面索引图、立面展开图、线条大样图、节点图等.2、图纸的命名及编号规则：A、封面。
封面不编号，但封面应包括工程名称、公司名称、公司徽记(暗标时不出现）、出图日期，主要内容等。
B、目录.目录的命名为：“图纸目录CL”,编号为“CL—N”。
如：图纸目录三，CL—03C、设计说明。
设计说明的命名为：“设计说明”,编号为“SM-N”.如：设计说明, SM-01；D、平面图.平面图应以楼层定义的方式命名为:“X平面图”,编号为“P—N”。
如：八层平面图，8P-01；E、立面图.立面图应以方向或轴线定义的方式命名为：“E立面图"，编号为“E-N"。
如：一层A立面图在2页,1-E02；F、剖面图。
剖面图应以剖切编号定义的方式命名为:“S剖面图”，编号为“S—N”。
如:一层A剖面图在2页，1—S02;一层B剖面图在3页，1-S03；G、立面展开图。
立面展开图应以展开立面的主次顺序命名为:“立面展开图N",编号为“E-N”。
如：一层立面展开图二，1-E02。
J、大样图.（词条定义：大样图是指针对某一特定区域进行特殊性放大标注，较详细的表示出来.）大样图的命名为：“大样图S”,编号为“N-SN”.如：大样图三，N—S03K、节点图。
图纸编号管理制度
图纸编号管理制度一、总则为规范图纸编号的管理，提高图纸管理效率，保障项目建设质量，特制定本制度。
二、适用范围本制度适用于公司内所有项目的图纸编号管理工作。
三、图纸编号的原则1、唯一性原则：每份图纸应有唯一的编号，不得重复。
2、规范性原则：图纸编号应符合公司规定的格式和规范。
3、一致性原则：同一项目内的图纸编号应保持一致。
四、图纸编号管理责任1、工程部门负责图纸的编制、审批和管理工作。
2、项目经理负责对项目内图纸编号的监督和检查。
3、公司管理部门负责制定和修订相关的图纸编号管理制度。
五、图纸编号的编制规范1、图纸编号由字母和数字组成，例如：TD001、TD002等。
2、字母部分代表项目名称，如“TD”代表某个项目的图纸。
3、数字部分代表图纸的顺序，按照编制顺序递增。
4、图纸编号应在图纸上清晰标注，不得模糊不清。
5、新建项目的图纸编号应从001开始，后续顺序递增。
六、图纸编号管理流程1、图纸编制：工程部门根据项目需求编制图纸，并填写编号。
2、审批签发：项目经理审查图纸并签发，确认编号正确。
3、备案存档：公司管理部门将图纸编号记录并存档，备查。
4、使用管理：工程部门使用图纸时应核对编号是否正确。
5、变更管理：如有图纸变更，应及时调整图纸编号。
七、图纸编号管理制度的执行1、所有项目部门应遵守本制度，并严格执行图纸编号管理规定。
2、如有违反本制度的行为，将进行相应的处理，严肃负责。
3、在实际应用中如有需要修改的地方，应及时向管理部门提出，经批准后方可执行。
八、附则本制度经公司领导小组审定，并于XX年XX月XX日正式执行。
以上为图纸编号管理制度的详细内容，希望各部门遵守执行，确保项目的顺利进行和质量保障。
图纸编号规则（可编辑）
图纸编号规则文件号：ZH/QE-C06-01版本：A/0受控：编制：日期：审核：日期：批准：日期：2015-3-26发布2015-3-26实施文件修订记录修订日期变更前版本变更后版本变更内容摘要修订者审核批准A/0 初版发行一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认,并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义区位1图纸识别码2分类号3特征号4识别号含义图纸分类加企业代码产品类别代码图纸分类代码产品图纸顺序号图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。
产品类别代码见表1。
表1产品类别代码产品代号产品名称代号产品名称GY 高压柜XB 箱式变电站DY 低压柜、配电柜、HW 高压环网柜三箱类图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。
常用图纸编号规则及图纸要求
常用图纸编号规则及图纸要求一、图纸编号规则简介：——说明：1、产品类型：由产品名称的几个主要字母组成；2、产品型号：由产品的主要特征参数+产品型号区分码（A 、B 、C.......Z ）组成； 例：“20”其后面没有区分码表示基本型，“20A ”表示A 型；3、一级装配件：总机装配下的第一级子装配件，可编范围“01.....99”； 例：“CNFSQH20-010000-0000”表示总机装配下的第一个子装配件；4、二级装配件：一级装配件下的子装配件，可编范围“1.....9”； 例：“CNFSQH20-011000-0000”表示总机装配下第一个子装配件下的第一个子装配件；5、一级焊接件：总机装配或一级、二级装配件下的第一级子焊接件，可编范围“01.....99”； 例：“CNFSQH20-010010-0000”表示总机装配下第一个子装配件下的第一个子焊接件；6、二级焊接件；一级焊接件下的子焊接件，中编范围“1.....9”； 例：“CNFSQH20-010012-0000”表示总机装配下第一个子装配件下的第一个子焊接件的 第二个子焊接件；7、零部件区分代码：当该图表示的为零件时用“1”表示，当该图表示的为装配件或焊接件 时用“0”表示；8、零件代码：各装配件或焊接件下的零件，可编范围“01.....99”； 例：“CNFSQH20-010000-1010”表示总机装配下的第一个子装配件下的第一个零件；9、版本代码：产品定型后有部件或零件需要进行设计更改时，通过改变该数字进行区分, 可编范围“1.....9” 例：“CNFSQH20-010000-1011”表示总机装配下的第一个子装配件下的第一个零件的第 一次更改版本； 二、图纸要求；产品类别代码产品类别代码一级装配件代码二级装配件代码一级焊接件代码二级焊接件代码零部件区分代码零件代码版本代码1、图框要求a、标题栏b、阶加栏c、代号栏d、分区e、装订线2、标题栏要求a、企业名称：兴之源环保科技有限公司b、图号：左上角、右下角均有图号c、名称d、材料e、比例f、重量3、明细栏要求a、材料b、名称c、重量d、数量e、外购件备注栏内注明“品牌”，借用件备注栏内注明“借用”，无图件在备注栏内注明“无图”4、其他要求a、字体：GB宋体b、各线条颜色：待定c、版本：CAD 2004版。
cad图纸编号规范
cad图纸编号规范设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果，可以快速作出图形，那么你知道cad图纸编号的规范吗?下面由店铺为大家整理的cad图纸编号规范，希望对大家有帮助!cad图纸编号规范一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数;要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块;填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。
3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5.填充说明：详见《材料填充图例》6.图纸目录编排(图号编号)说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图———————E详图————————D(包含剖面图、大样图)6.3.2图纸顺序：以楼层从下至上为排序原则;每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
水电装修施工图纸图号编写规则
水电装修施工图纸图号编写规则
一、图纸编号
1、专业码编码规定
A代表水电专业
S代表结构专业
M代表暖通专业
P代表给排水专业
E代表电气专业
FP代表消防给水
FM代表消防暖通
FE代表消防电气
2、简单工程编写规定
专业——序号
3、复杂工程编写规定
要求依次按照专业码、子项码、类别码和序号编写图号。
图纸编号分为三段：专业码、子项号、类别码，序号例如：A-Z-001
（选用）
4、子项号根据工程需要设定，不含子项的工程不设子项号。
子项号一般为2位。
子项号可以采用数字，01表示子项01，02表示子项02，依次类推。
对于总图，统一用字母Z表示。
5、类别码：1位数字，详见“类别码对照表”：
6、序号：2位或3位数字，视项目情况而定。
示例：A-002水电专业设计总说明（不含子项）；A-Z-001水电专业总图子项区域位置图：P-01-101给排水专业01子项系统图01号。
注：如遇特殊工程，以上编码规呗则不能实现，图纸编号可由项目设总根据情况另行确定，并将编码规则报送技术管理室备案。
图纸（图号）编码规则
图纸（图号）编码规则
图纸（图号）编码规则
1、目的
为公司各种设计图纸文件的管理、发放、使用的有序和控制。
2、适用范围
适用公司的所有设计图纸文件。
3、职责和权限
责任人负责编制、修改，项目负责人负责审核，经理室负责批准。
4、编码规则和结构：
PCB、电路图图纸：
类别
ZP——主板
DY——电源板
AJ——按键板
QD——驱动板
GYT——高压条JS——接收板SN——声纳板ZJ——转接板LED——LED灯条SD——SD卡线路板FK——原理方框图FA——安装方案图
序列号
按画图的顺序编号
版本号
根据图纸的更改变动依次用数字升版。
例：第一版01，第二版02。
CAD图纸
类别
WK——外壳图（外观）
QK——前壳
HK——后壳
CB——侧面壳或侧面安装板
BK——边框
BB——后壳背包
XJ——小角
AZ——安装板、隔离板、尾板、挡板
DZ——底座、支架
AJP——按键皮 BL——玻璃
PM——泡沫
ZX——纸箱
XL——纸箱丝印
NH——内盒、内垫、隔板
MJ——模具、治具、夹具
BQ——标签、标贴、铭牌、保修卡、合格证DX——导线FS——防水圈
YP——压片
SR——耳朵螺母
OT——其它（除以上列的以外的）
序列号
按画图的顺序编号。
版本号
根据图纸的更改变动依次用数字升版。
例：第一版01，第二版02。
5、相关文件
《技术文件管理规定》
6、质量记录
《文件管理单》
《文件发放/回收记录》。
装饰施工图制图规范标准[详]
![装饰施工图制图规范标准[详]](https://img.taocdn.com/s3/m/33d1616333d4b14e8424680e.png)
装饰施工图CAD制图规1．总则1．1、目的1．1．1规化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规化管理和成果的共享。
1．2、适用围1．2．1本规适用于我公司所有工程项目的工程制图和CAD制图。
1．2．2本规所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。
1．3、工作风格1．3．1本规为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1．4、依据1．4．1本规的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2．图纸排序2．1 施工图编排顺序：1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。
）2、设计说明（图纸包含容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。
主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等）3、图纸目录（注明：页码、图纸名称、图号、图幅。
工程名称、建设单位、施工单位、设计单位、日期）。
4、装饰施工图①.平面布置图注明房间名称、家具布置、标高。
②吊顶平面布置图注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。
注明吊顶材料、造型尺寸、窗帘盒、设备等。
标出造型吊顶的剖切索引、标高。
规格板用箭头表示出排起始方向。
③.（平面）门（窗）墙体定位图（无家具、标高等）注明门窗的尺寸、型号（Mxay 、Cxay）。
x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。
将同类型不同型号墙体编号区分，并列图列表。
将门窗洞尺寸列入此图。
④.固定家具、地面材料及索引图注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。
设计图纸及卷册编号规定
设计图纸及卷册编号规定在工程项目的设计过程中，设计图纸和卷册的编号是一项重要的管理工作。
它不仅有助于提高设计文件的管理效率，方便查找和使用，还能确保设计文件的准确性和完整性。
为了规范设计图纸及卷册的编号，特制定以下规定。
一、编号的基本原则1、唯一性每一份设计图纸和卷册都应有唯一的编号，不得重复。
这样可以避免混淆和错误，确保每份文件都能被准确识别和追踪。
2、系统性编号应按照一定的系统和逻辑进行编排，以便于理解和记忆。
通常可以采用分类、分级的方式，使编号能够反映出设计文件的所属项目、专业、阶段等信息。
3、稳定性一旦确定了编号规则，应尽量保持稳定，避免频繁更改。
否则会给文件管理带来混乱，增加查找和使用的难度。
4、可扩展性考虑到项目的发展和变化，编号规则应具有一定的可扩展性，能够容纳新增的设计文件和卷册。
二、编号的组成要素1、项目代码用于标识特定的工程项目，通常由几个字母或数字组成。
项目代码应具有明确的含义和唯一性，能够与其他项目区分开来。
2、专业代码表示设计文件所属的专业领域，如建筑、结构、电气、给排水等。
专业代码应采用统一的标准，便于识别和分类。
3、阶段代码反映设计文件所处的阶段，如初步设计、施工图设计等。
阶段代码可以帮助区分不同阶段的设计成果。
4、卷册序号表示同一专业、同一阶段内的卷册顺序号。
卷册序号一般采用数字编码，从 1 开始递增。
5、修订版本号当设计文件需要修改时，应增加修订版本号。
版本号可以用字母或数字表示，如 A、B、C 或 1、2、3 等。
三、编号的具体格式1、常见的编号格式为：项目代码专业代码阶段代码卷册序号修订版本号例如：PJ01 AR SD 05 A其中，“PJ01”表示项目代码，“AR”表示建筑专业，“SD”表示施工图设计阶段，“05”表示卷册序号为 5，“A”表示修订版本号为 A。
2、项目代码的确定项目代码可以根据项目的名称、地点、合同编号等因素来确定。
例如，可以使用项目名称的首字母加上数字，如“XX 小区项目”可以表示为“XX01”。
室内施工图图纸编号规则
室内施工图图纸编号规则（一）平面图图纸图纸标签：见“图纸结构说明”之平面图的组成。
平面图中共有的标签：FF、AR、RC、EM、FC、CC、LL、CL、DL等图纸。
编号方法：图纸标签+排序号码1、总平编号：FF1.00编号顺序按楼层排序，一层为1.00，二层为2.00，依次排列；如为地下建筑，排在地上楼层的后面。
如此建筑为地上三层，地下两层，则总平图纸排序为：FF1.00（一层）、FF2.00（二层）、FF3.00（三层）、FB1.00（地下一层）、FB2.00（地下二层）。
2、分平编号：FF1.01（n）1)前面的数字“1”表示楼层，后面的数字“1（n）”根据分平的索引进行排序，表示第几个分平空间。
2)当同一个空间的平面有多张图纸，图纸编号依次为FF1.03AFF1.03BFF1.03C等。
（二）立面图图纸EL1.01（n）说明：立面图的标签为EL，“1.01”前面的数字“1”表达的是楼层，后面的1（n）表达的是第几张图纸，即图纸数量及排序。
楼层的排序参见平面。
（三）详图图纸说明：详图包括门表及详图门表的标签为DS,门表包括两部分内容：1、门立面图为DS1.01(n)，“1.01”前面的数字“1”表达的是“门立面”，后面的1（n）表达的是第几张图纸，即图纸数量及排序。
2、门详图为DS2.01(n)；“1.01”前面的数字“1”表达的是“门详图”，后面的1（n）表达的是第几张图纸，即图纸数量及排序。
详图标签为DT，编号如下：1、DT1.01(n)线条2、DT2.01(n)天花详图3、DT3.01(n)地面详图（包括地面大样、地面节点）4、DT4.01(n)墙身详图（包括墙面大样、墙顶节点、墙面造型节点、墙地节点、）5、DT5.01(n)木作详图等（包括壁炉、柱身、固定家具、柜体等）(注从右下角画起)6、DT6.01(n)放大平面（如有必要，视情况而定）7、DT7.01(n)楼梯详图（如有必要，视情况而定）8、DT8.01（n）电梯详图（如有必要，视情况而定）说明：其中“1（n）.01(n)”前面的数字“1（n）”表达的是“详图的分类”，后面的“1（n）”表达的是第几张图纸，即图纸数量及排序。
(完整word版)常用图纸编号规则及图纸要求
常用图纸编号规则及图纸要求一、图纸编号规则简介：——说明：1、产品类型：由产品名称的几个主要字母组成；2、产品型号：由产品的主要特征参数+产品型号区分码（A 、B 、C.......Z ）组成； 例：“20”其后面没有区分码表示基本型，“20A ”表示A 型；3、一级装配件：总机装配下的第一级子装配件，可编范围“01.....99”； 例：“CNFSQH20-010000-0000”表示总机装配下的第一个子装配件；4、二级装配件：一级装配件下的子装配件，可编范围“1.....9”； 例：“CNFSQH20-011000-0000”表示总机装配下第一个子装配件下的第一个子装配件；5、一级焊接件：总机装配或一级、二级装配件下的第一级子焊接件，可编范围“01.....99”； 例：“CNFSQH20-010010-0000”表示总机装配下第一个子装配件下的第一个子焊接件；6、二级焊接件；一级焊接件下的子焊接件，中编范围“1.....9”； 例：“CNFSQH20-010012-0000”表示总机装配下第一个子装配件下的第一个子焊接件的 第二个子焊接件；7、零部件区分代码：当该图表示的为零件时用“1”表示，当该图表示的为装配件或焊接件 时用“0”表示；8、零件代码：各装配件或焊接件下的零件，可编范围“01.....99”； 例：“CNFSQH20-010000-1010”表示总机装配下的第一个子装配件下的第一个零件；9、版本代码：产品定型后有部件或零件需要进行设计更改时，通过改变该数字进行区分, 可编范围“1.....9” 例：“CNFSQH20-010000-1011”表示总机装配下的第一个子装配件下的第一个零件的第 一次更改版本； 二、图纸要求；产品类别代码产品类别代码一级装配件代码二级装配件代码一级焊接件代码二级焊接件代码零部件区分代码零件代码版本代码1、图框要求a、标题栏b、阶加栏c、代号栏d、分区e、装订线2、标题栏要求a、企业名称：兴之源环保科技有限公司b、图号：左上角、右下角均有图号c、名称d、材料e、比例f、重量3、明细栏要求a、材料b、名称c、重量d、数量e、外购件备注栏内注明“品牌”，借用件备注栏内注明“借用”，无图件在备注栏内注明“无图”4、其他要求a、字体：GB宋体b、各线条颜色：待定c、版本：CAD 2004版。
设计文件(实物图纸) 各项代号编制规则
设计文件(实物图纸) 各项代号编制规则一、适用范围主要适用于公司工程设计施工图阶段，其他各阶段可参照执行。
二、各项代号编制规则1. 项目编号前两位为字母标识的工程设计识别号，中间两位为数字标识的年度号，后三位为数字标识的年度内承接工程设计数的流水号，例如“XX07001”。
2. 设计类别土建：建筑为主导专业的项目景观：景观为主导专业的项目室内：室内为主导专业的项目3. 设计阶段方案初设施工图4. 设计子项隶属工程设计的设计子项名，设计子项名可以不是实体子项，如“高层住宅通用图”；一个设计子项可以对于一个以上的实体子项。
设计子项名由设总编制，设计子项名一般采用数字从01开始02、03…依次标识。
具体命名规则见建筑专业《设计子项、实体子项命名规则》。
各专业总设计说明中应统一说明设计子项具体编号规则，建筑总图中应有设计子项和实体子项对应关系表。
当有专业编制项目通用图时，可由设总在协同系统上开设该通用图子项（设计子项），设计子项名采用“子项大类＋通用图”的形式，如“多层住宅通用图”。
当一个设计子项分为几个建筑物区域时，可在设计子项号后加“.X”字母流水编号，如“01(a)”。
当一个设计子项进行扩建（改建、分期建设）时，子项号后加“.X”数字流水编号，如“01(1)”。
各子项图纸目录需加入引用的标准图集及本项目通用图相关内容。
空行并用文字标识区分通用图及标准图集。
5. 图纸编号图纸编号是一个设计子项中每张设计文件(实物图纸)的编号，在一个设计子项中图纸编号是唯一的，同一项目中，不同设计子项中的图纸编号可以重复，用设计子项来区分。
图纸编号由“专业代号图纸分类号流水号版本号”依次组成，中间没有“－”和空格等任何字符。
5.1. 专业代号5.2. 图纸分类号各专业采用两位数字，按各专业的情况、图纸内容进行图纸分类编号。
各专业的图纸分类号详见“各专业图纸分类号”章节。
5.3. 流水号同一类图纸分类中的图纸的流水编号，采用数字从01开始02、03…依次标识，包括图纸目录、主要设备材料表、修改通知单。
关于图纸编号、图纸版号的编写规定
中国建筑科学研究院建筑设计院
建院设[2009]41号
签发人：马立东
关于图纸编号、图纸版号的编写规定
一、图纸编号 1.1、专业码编码规定
A 代表建筑专业
S 代表结构专业 M 代表暖通专业 P 代表给排水专业 E 代表电气专业 FP 代表消防给水 FM 代表消防暖通 FE 代表消防电气
1.2、简单工程编写规定
1.3、复杂工程编写规定
要求依次按照专业码、子项码、类别码和序号编写图号。
图纸编号分为三段：
(选用)
1.3.1、子项号根据工程需要设定，不含子项的工程不设子项号。
子项号一般为2位。
子项号可以采用数字，01表示子项01，02表示子项02，依次类推。
对于总图，统一用字母Z 表示。
1.3.2、类别码：1位数字，详见“类别码对照表”： 1.3.3、序号：2位或3位数字，视项目情况而定。
例如：A-Z-001
类别码对照表
示例：
A-002 建筑专业设计总说明(不含子项)；
A-Z-001 建筑专业总图子项区域位置图；
P-01-101 给排水专业01子项系统图01号。
注：如遇特殊工程，以上编码规则不能实现，图纸编号可由项目设总根据情况另行确定，并将编码规则报送技术管理室备案。
二、图纸版号规则
2.1、图纸版号：
首次出图图纸版号为“0”（阿拉伯数字零）。
在此之后出改版图时，图纸版号从“A”开始向后顺延。
出图日期随版号的变动而相应变动。
对图纸的每次改版都应在改版记录栏中进行相应描述。
图纸编号规范
图纸编号规范随着建筑行业的发展，图纸作为建筑项目的重要文件，扮演着至关重要的角色。
图纸编号则是图纸管理的重要环节，它为图纸的查找、归档、更新等管理工作提供了基础。
但是，在实际工作中，图纸编号往往存在着规范不统一、编号混乱等问题。
因此，制定一套图纸编号规范显得十分必要。
一、编号规范的制定为了解决现有的编号管理问题，我们需要总结以往的管理经验，借鉴国内外成功案例，编制出一套符合行业标准的编号规范。
规范应包含以下内容：1. 编码说明：详细解释编码中每个字符的含义，例如项目代号、专业代号、构件代号等。
2. 编号分类：根据建筑项目的不同阶段进行分类，如施工图阶段、设计图阶段等。
3. 编号命名方法：采用类似“项目代号——设备编号”的命名方式，其中，“项目代号”为项目的唯一标识；“设备编号”由设备的种类和地点进行组合，例如“AHU-2F-01”表示空气处理机组，位于二楼，序号为01。
4. 编号长度及编号限制：编号应设置长度限制，防止出现过长的编号。
同时，在编号中应规定不能使用一些特殊字符，如空格、符号等。
二、编号规范的实施制定完编号规范之后，还需要对其进行实施。
首先，需要对所有的图纸重新进行编号，并在编号之后标注出各个构件的位置。
其次，在制定编号时，应加强各专业之间的沟通，避免出现编号冲突的情况。
最后，需要在所有的图纸上标注编号规范，以便后续工作的管理和查阅。
三、编号规范的好处制定编号规范的好处是显而易见的。
一方面，规范的编号可以大大提高图纸管理的效率，减少图纸的丢失和遗漏。
另一方面，它可以有效地提高施工图的准确性和质量，避免出现误差和重复设计的情况。
同时，编号规范也可以使各专业之间的合作更加协调，避免出现因编号分歧而引起的沟通困难。
四、结语因此，规范的图纸编号管理不仅是建筑项目管理中的一项基础工作，而且也是提升工作效率、促进各专业协作的重要一环。
通过对编号规范制定和实施的完善，可以有效地提高施工图编制工作的效率和质量，为项目的顺利完成提供坚实的保障。
工程图纸编码规则
工程图纸编码规则WETO-JS-001 1．目的
为便于和指导工程图纸文件编码，以利于文件管理。
2．适用范围
工程施工图纸、工程竣工图纸、指导安装的安装图等图纸的编码。
3．编码格式
3.1 工程图纸的编码格式
工程图纸的编码：
××-××-××-××/××
图号
序码
类别码
公司简码
图别
其中公司简码、类别码、序码构成设计号：
××-××-××
设计号
工程图纸的编码格式在图纸上反映为图纸设计标签中的相关内容(图别、设计号、图号)
3.2 说明：
图别：如安全防范系统施工图的图别为“安施”，竣工图的图别为“安
竣”，指导安装的图纸图别为安装等；
公司简码：SJXF
4．工程图纸编码填写于工程图纸右下角的设计标签的相应栏中。
装饰图纸编号规则
装饰工程设计图纸规范试行规定第一章总则为加强对装饰工程设计文件编制工作的管理, 保证设计文件的质量和完整性, 提高公司设计制图水平和质量, 给预算和施工提供准确依据, 在国家现行有关设计文件深度规定的基础上, 结合公司的实际情况,制定本规定.第二章设计文件的内容与深度一,装饰工程设计一般分为方案设计和施工图设计两个阶段.二, 方案设计应根据方案设计任务书的要求进行, 应达到能据此进行施工设计并满足工程估算的要求.方案设计的具体内容与深度应与业主商议确定.三,初步设计是在方案设计的基础上加以深化后,整体设计接近实施阶段的设计文件,初步设计的具体内容与深度应与业主商议确定.第三章施工图设计装饰工程设计施工图纸的组成应完整, 全面, 能充分表述施工工程的各分部分项内容的全部技术问题.施工工程全套图纸应包含以下图纸和其它组成部分:(一)图纸封面(见图例)(二)图纸目录1,图纸目录应包括序号,图纸名称,图号等,当图纸比较多需分册装订时,每个分册均应有全册目录.2,如有选用标准图时,应先列新绘制图纸名称,后列标准图名称.(三)设计说明(包括需要特别交代的设计说明) 设计说明中应阐述整体设计的用材,用色及特殊工艺说明及客户的特殊要求等.(四)原始平面勘测图1,房间的具体开间尺寸,房间梁柱位置尺寸,门窗洞口的尺寸位置,各项管井(上下水,煤气管道,空调暖管,进户电源)的位置,功能,尺寸等. 2,各层楼面标高,有无建筑找坡,结构找坡等情况. 3,根据设计方案需要改动结构的墙体,可在原始平面勘测图上作标识.(五)装饰平面布置图平面图中应表示的内容a.墙体定位尺寸,有结构柱,门窗处应注明宽度尺寸.b.各区域名称要注全,如客厅,餐厅,休闲区等,房间名称要注全,如主卧,次卧, 书房,工人房等.c.室内,外地面标高应注明.d.墙体厚度与新建墙体材料种类应注明,e.地面材料种类,地面拼花及不同材料分界线应予表示.f.卫生洁具,水池,台,柜等固定建筑设备和家俱的尺寸,定位以及详图索引.g.楼梯平面位置的安排,上下方向示意及梯级计算.h.有关节点详细或局部放大图的索引.i.门的编号及开启方向.j.活动家俱布置及盆景,雕塑,工艺品等的配置.(六)天花布置图天花布置图应表示的内容与要求如下:1,天花造型尺寸定位及详图索引.2,房间名称应注全.并应标注天花底面相对于本层地面建筑面层的高度.3,天花灯具(包括火灾或事故照明),风口等.(七)立面图1,立面图包括外立面和室内立面,一般外立面和室内房间或公用空间各方向的立面均应画全.2,立面图中应表示的内容a.墙体定位尺寸.b.各部位装饰墙面造型的立面图形, 尺寸, 构造材料, 面层材料名称, 及节点索引.c.各房间,各部位固定家具造型的立面图形,尺寸,构造材料,面层材料;各固定家具的剖面图形,尺寸;各固定家具的节点大样图形,细部材料,尺寸,构造做法.d.墙柱面装饰造型,花台,栏杆,台阶,线角等的尺寸及其它尺寸定位,节点详图索引等.e.门窗标高和高度应分别注明.f.室内立面应将相应部位的天花剖面一并画出,并标注天花造型部分的尺寸与标高.(八)剖面图1,为表达设计意图所需的局部剖面.2,剖面图应表达的内容a.标高尺寸.b.楼板,梁等结构件的尺寸一般应严格按结构图或实际情况画出.c.注明造型尺寸,构造材料,面层材料.(九)局部放大图和节点详图1,施工中的关键部位,需要重点表达的部位,均应绘制节点详图.2,注明造型尺寸,构造材料,面层材料.(十)水,电照明线路平面图,系统图1,各房间各部位照明灯具,电器,电表箱的位置和线路平面布置图.2,用电容量,配置电线截面面积及其计算,回路系统3,厨房,卫生间等处的给排水线路的平面布置图,给水管道的管径尺寸,取水位置及高度,管线排布系统等.(十一)其它构,配件图施工工程中各种需另行制作,定做的构件,配件和各种独立的构造物的详图.(十二)图纸签署与盖章1,图标中的设计负责人,设计人,制图人,校对人,审核人,审定人签署应完整, (其中设计与制图,设计和设计负责人,审核人与审定人可以是同一人签署).2,每张施工图纸均应标注比例,业主签字.3,每张图纸的签署人不得少于三人,包括设计人,审校人和审定人.4,有多专业配合内容的主要图纸,应由各有关专业设计人进行会签.5,每套施工图的封面,每张施工图均应标注设计出图日期(年,月,日).第四章装饰工程施工图纸制图规范标准(一)图层设置用途图层颜色用途图层颜色墙WALL 1 红文字,引出线TEXT 3绿窗WIN 4 湖蓝剖断线TEXT 3 绿门DOOR 4 湖蓝尺寸标注线楼梯ST7 白柱内填充DIM3 绿C-BH8 灰植物PLANT 3 绿填充BH 8 灰家具JJ 78 白灰灯D6 品红顶棚DP 78 白灰家具细线JJ 8 灰柱Z 2 黄家具轮廓线JJ7 白地面DM3 灰建筑里面1 2红(二)线宽设定及用途颜色线宽用途1.RED 红0.450 立面水平线剖切断线,墙,文字图名下的水平线2.YELLOW 黄0.300 柱线3.GREEN 绿0.100 尺寸数字文字填充线虚线剖断线较为密集的线4.CYAN 湖蓝0.300 窗,门5.MAGENTA 品红0.400 电器,灯具6.WHITE 白0.160 楼梯,家具轮廓线7.WHITE 灰0.050 填充线虚线剖断线较为密集的线(三)文字标注1,字体HZTXT2,字的大小,字体在同一套图纸里面要统一.(四)形式设置1,材料标注在图面右侧,上侧2,尺寸标注在图面左侧,下侧(五)基本功能及尺寸1, 鞋柜——下部留有高为220mm 空档直接放鞋, 根据要求可设计能坐下来换鞋的"抽屉凳".鞋柜净深不得低于220mm.如客户有特别要求的可按其意思设计.2,电视柜——要求柜面可放客户提供尺寸的电视机,音响等;下部可放碟机,影碟, CD 等.设计柜面过长的石材,一定考虑有否此石材的尺寸供贷.客户有特殊要求只做地台的电视柜,其高度要适度.3,衣柜——按一定的比例设计出大衣,上衣,裤及毛衣,内衣,袜子,手巾及棉絮, 被单,毯子存放的位置.大衣柜门高度不宜超过1700mm,净深不得低于550mm.4,阳台或临窗至顶柜,必须预留窗帘盒及窗帘开合的位置.5,书柜竖板之间最大跨度不要超过800mm;衬板高度依业主书的开本多少而定.6,书桌高度750-780mm,宽度与长度根据房间的空间允许尺度定;电脑桌要有键盘, 主机的位置,线孔的位置要适中.7,厨房设备及厨柜的布置应按照烹调操作顺序来布置,平面布置除考虑人体和家具尺寸外,还应考虑家具的活动.地柜高在750mm-800mm 之间,主台面宽550mm-600mm,吊顶净深度320mm 为宜, 吊柜下部隔板净高度160mm 为宜. 对于预留嵌入式的家用电器以及煤气表,管道的尺寸,要留有适当的余地;地柜要有抽斗,柜内存放物品的功能要注明.整体柜门宽度按360 或380mm 设计.8,其他类家具必须注重实用性及业主的特别要求.9,凡以柜子作隔断的后背用材,必须考虑后背空间的功能:a,后背为厅及卧室的必须使用隔音棉及纸面石膏板.b,后背为卫生间或厨房的,背板必须是木芯板,并标明做防水处理,挂钢网粉刷.10,卫生间的设计,不要随意更改马桶,蹲坑及浴缸位置.洗面盆台面为石材,基础设计为角钢;台面下部还要求做柜体的,设计用料可直接用防水双面板制作,柜门为吊脚成品门或自制百页门.11,卫生间的门采用塑钢材料制作,可防水,防腐蚀,防变形.如业主要求用木质门, 发生质量问题,业主自行负责.(六)图用符号装饰工程中有许多需要复表达的东西,为简化复杂的内容,便于相互引用,需要将它们归纳统一,用专门规定的符号来表示,以下为符号分类:1) 比例,图象与实物相应的线性尺寸之比,用阿拉伯数字表示. 常用比例有:1:1 1:2 1:5 1:10 1:20 1:501:100 1:200 1:500 1:1000 可用比例有: 1:3 1:15 1:25 1:30 1:40 1:601:150 1:250 1:300 1:400 1:600 各图样均应在图名的右侧标注比例.2) 尺寸标注a.线性尺寸(长度尺寸):包括尺寸界线,尺寸线,尺寸起止符号,尺寸数字.b.标高符号:标高符号以等腰山角形表示.标高数字应以米(m)为单位注到小数点以后第三位,在总平面图上注到小数点以后第二位. 零点标高应写±0.000 正数标高不必注"-"号,而负数标高则应冠以"-"号表示.c.剖切符号: 剖面剖切符号用于平面上,由剖切位置线和剖视线组成,以粗实线表示,其编号宜用阿拉伯数字,按顺序由左至右,有上至下排列,并应标注在剖视方向线的端部.需要转折的剖切位置线每一剖面只能转折一次,并在转角的外侧加注于该符号相同的编号(如图),断面剖切符号只用剖切位置线表示,按上述规定加编号,编号应标注在剖视方向一侧.d.索引符号: 图样中某局部或构件,如另需详图的,应以索引符号来索引. 索引符号的圆和直径均用细实线表示, 上半圆内标注详图编号, 下半圆内标注被索引的详图所在的图纸的编号,下半圆内以粗短横线表示者,表示被索引的详图在本张图纸内, 凡在水平直径的延长线上方标注标准图集号的,则表明被索引的详图的所在图集和页号. 若要为剖断面查找详图, 应在被剖切的部位以粗短直线画出剖切位置线, 并用引出线引出索引符号,引出线所在的一侧为剖视方向.e.详图符号: 详图符号是为详图自身编号,以区别于其它详图.详图符号一般以直径为14 ㎜的粗实线圆圈表示. 如果详图与被索引图样同在一张图纸,圆圈内注编号即可: 如果详图与被索引图样不在一张图纸, 可用细实线画水平直径线分上下两半圆, 上部标注详图编号,下部标注被索引图纸的编号.f.引出线: 索引出线用细实线,呈水平方向画直线,或者用30゜,45゜,60゜,90゜的斜线引出到标注位置后,改绘水平直线. 文字一般标注在水平线上方, 有索引符号时, 水平直线应连接索引符号圆圈的直径线, 索引符号在水平直线的末端. 同时引出几个意义相同的引出线时,引出线宜相互平行排列. 多层构造共用一条引出线时, 引出线应通过被引出的各层. 文字说明宣标注在横线的上方,说明的顺序应由上而下,并与被说明的层次相互一致,若层次改为横排,则由上而下的说明顺序应与由左而右的层次相一致.G.对称符号完成对称的图样,可在对称线上画对称符号,图形只需画出一半即可表示整个图样. 对称符号用点划线表示对称线, 并在对称线两端用两段水平的相互平行的短线段. 平等短线段在对称线两侧的长度相等.H 连接符号连接符号以折断线来表示确定连接的部位,并于折断线的两端*图样的一侧用大写成拉丁字母来表示连接编号.两个连接的图样须用相同的字母编号.4.材料图例材料图例的填弃按照通行的国家建筑制图标准的规定进行,使用图例应比例适当, 间隔均匀,疏密有致,线条细淡,图示正确,不同图例应清晰可辨,不得混淆不清. 凡同类材料不同产品使用同一图例时,应辅以准确的文字说明. 无法绘制填充图例时,应以文字说明清楚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装饰工程设计图纸规范试行规定编号:AHZS-JS-004第一章总则为加强对装饰工程设计文件编制工作的管理, 保证设计文件的质量和完整性, 提高公司设计制图水平和质量, 给预算和施工提供准确依据, 在国家现行有关设计文件深度规定的基础上, 结合公司的实际情况,制定本规定.第二章设计文件的内容与深度一,装饰工程设计一般分为方案设计和施工图设计两个阶段.二, 方案设计应根据方案设计任务书的要求进行, 应达到能据此进行施工设计并满足工程估算的要求.方案设计的具体内容与深度应与业主商议确定.三,初步设计是在方案设计的基础上加以深化后,整体设计接近实施阶段的设计文件,初步设计的具体内容与深度应与业主商议确定.第三章施工图设计装饰工程设计施工图纸的组成应完整, 全面, 能充分表述施工工程的各分部分项内容的全部技术问题.施工工程全套图纸应包含以下图纸和其它组成部分:(一)图纸封面(见图例)(二)图纸目录1,图纸目录应包括序号,图纸名称,图号等,当图纸比较多需分册装订时,每个分册均应有全册目录.2,如有选用标准图时,应先列新绘制图纸名称,后列标准图名称.(三)设计说明(包括需要特别交代的设计说明) 设计说明中应阐述整体设计的用材,用色及特殊工艺说明及客户的特殊要求等.(四)原始平面勘测图1,房间的具体开间尺寸,房间梁柱位置尺寸,门窗洞口的尺寸位置,各项管井(上下水,煤气管道,空调暖管,进户电源)的位置,功能,尺寸等. 2,各层楼面标高,有无建筑找坡,结构找坡等情况. 3,根据设计方案需要改动结构的墙体,可在原始平面勘测图上作标识.(五)装饰平面布置图平面图中应表示的内容a.墙体定位尺寸,有结构柱,门窗处应注明宽度尺寸.b.各区域名称要注全,如客厅,餐厅,休闲区等,房间名称要注全,如主卧,次卧, 书房,工人房等.c.室内,外地面标高应注明.d.墙体厚度与新建墙体材料种类应注明,e.地面材料种类,地面拼花及不同材料分界线应予表示.f.卫生洁具,水池,台,柜等固定建筑设备和家俱的尺寸,定位以及详图索引.g.楼梯平面位置的安排,上下方向示意及梯级计算.h.有关节点详细或局部放大图的索引.i.门的编号及开启方向.j.活动家俱布置及盆景,雕塑,工艺品等的配置.(六)天花布置图天花布置图应表示的内容与要求如下:1,天花造型尺寸定位及详图索引.2,房间名称应注全.并应标注天花底面相对于本层地面建筑面层的高度.3,天花灯具(包括火灾或事故照明),风口等.(七)立面图1,立面图包括外立面和室内立面,一般外立面和室内房间或公用空间各方向的立面均应画全.2,立面图中应表示的内容a.墙体定位尺寸.b.各部位装饰墙面造型的立面图形, 尺寸, 构造材料, 面层材料名称, 及节点索引.c.各房间,各部位固定家具造型的立面图形,尺寸,构造材料,面层材料;各固定家具的剖面图形,尺寸;各固定家具的节点大样图形,细部材料,尺寸,构造做法.d.墙柱面装饰造型,花台,栏杆,台阶,线角等的尺寸及其它尺寸定位,节点详图索引等.e.门窗标高和高度应分别注明.f.室内立面应将相应部位的天花剖面一并画出,并标注天花造型部分的尺寸与标高.(八)剖面图1,为表达设计意图所需的局部剖面.2,剖面图应表达的内容a.标高尺寸.b.楼板,梁等结构件的尺寸一般应严格按结构图或实际情况画出.c.注明造型尺寸,构造材料,面层材料.(九)局部放大图和节点详图1,施工中的关键部位,需要重点表达的部位,均应绘制节点详图.2,注明造型尺寸,构造材料,面层材料.(十)水,电照明线路平面图,系统图1,各房间各部位照明灯具,电器,电表箱的位置和线路平面布置图.2,用电容量,配置电线截面面积及其计算,回路系统3,厨房,卫生间等处的给排水线路的平面布置图,给水管道的管径尺寸,取水位置及高度,管线排布系统等.(十一)其它构,配件图施工工程中各种需另行制作,定做的构件,配件和各种独立的构造物的详图.(十二)图纸签署与盖章1,图标中的设计负责人,设计人,制图人,校对人,审核人,审定人签署应完整, (其中设计与制图,设计和设计负责人,审核人与审定人可以是同一人签署).2,每张施工图纸均应标注比例,业主签字.3,每张图纸的签署人不得少于三人,包括设计人,审校人和审定人.4,有多专业配合内容的主要图纸,应由各有关专业设计人进行会签.5,每套施工图的封面,每张施工图均应标注设计出图日期(年,月,日).第四章装饰工程施工图纸制图规范标准(一)图层设置用途图层颜色用途图层颜色墙WALL 1 红文字,引出线TEXT 3 绿窗WIN 4 湖蓝剖断线TEXT 3 绿门DOOR 4 湖蓝尺寸标注线楼梯ST7 白柱内填充DIM3 绿C-BH8 灰植物PLANT 3 绿填充BH 8 灰家具JJ 78 白灰灯D6 品红顶棚DP 78 白灰家具细线JJ 8 灰柱Z 2 黄家具轮廓线JJ7 白地面DM3 灰建筑里面1 2 红(二)线宽设定及用途颜色线宽用途1.RED 红0.450 立面水平线剖切断线,墙,文字图名下的水平线2.YELLOW 黄0.300 柱线3.GREEN 绿0.100 尺寸数字文字填充线虚线剖断线较为密集的线4.CYAN 湖蓝0.300 窗,门5.MAGENTA 品红0.400 电器,灯具6.WHITE 白0.160 楼梯,家具轮廓线7.WHITE 灰0.050 填充线虚线剖断线较为密集的线(三)文字标注1,字体HZTXT2,字的大小,字体在同一套图纸里面要统一.(四)形式设置1,材料标注在图面右侧,上侧2,尺寸标注在图面左侧,下侧(五)基本功能及尺寸1, 鞋柜——下部留有高为220mm 空档直接放鞋, 根据要求可设计能坐下来换鞋的"抽屉凳".鞋柜净深不得低于220mm.如客户有特别要求的可按其意思设计.2,电视柜——要求柜面可放客户提供尺寸的电视机,音响等;下部可放碟机,影碟, CD 等.设计柜面过长的石材,一定考虑有否此石材的尺寸供贷.客户有特殊要求只做地台的电视柜,其高度要适度.3,衣柜——按一定的比例设计出大衣,上衣,裤及毛衣,内衣,袜子,手巾及棉絮, 被单,毯子存放的位置.大衣柜门高度不宜超过1700mm,净深不得低于550mm.4,阳台或临窗至顶柜,必须预留窗帘盒及窗帘开合的位置.5,书柜竖板之间最大跨度不要超过800mm;衬板高度依业主书的开本多少而定.6,书桌高度750-780mm,宽度与长度根据房间的空间允许尺度定;电脑桌要有键盘, 主机的位置,线孔的位置要适中.7,厨房设备及厨柜的布置应按照烹调操作顺序来布置,平面布置除考虑人体和家具尺寸外,还应考虑家具的活动.地柜高在750mm-800mm 之间,主台面宽550mm-600mm,吊顶净深度320mm 为宜, 吊柜下部隔板净高度160mm 为宜. 对于预留嵌入式的家用电器以及煤气表,管道的尺寸,要留有适当的余地;地柜要有抽斗,柜内存放物品的功能要注明.整体柜门宽度按360 或380mm 设计.8,其他类家具必须注重实用性及业主的特别要求.9,凡以柜子作隔断的后背用材,必须考虑后背空间的功能:a,后背为厅及卧室的必须使用隔音棉及纸面石膏板.b,后背为卫生间或厨房的,背板必须是木芯板,并标明做防水处理,挂钢网粉刷.10,卫生间的设计,不要随意更改马桶,蹲坑及浴缸位置.洗面盆台面为石材,基础设计为角钢;台面下部还要求做柜体的,设计用料可直接用防水双面板制作,柜门为吊脚成品门或自制百页门.11,卫生间的门采用塑钢材料制作,可防水,防腐蚀,防变形.如业主要求用木质门, 发生质量问题,业主自行负责.(六)图用符号装饰工程中有许多需要复表达的东西,为简化复杂的内容,便于相互引用,需要将它们归纳统一,用专门规定的符号来表示,以下为符号分类:1) 比例,图象与实物相应的线性尺寸之比,用阿拉伯数字表示. 常用比例有:1:1 1:2 1:5 1:10 1:20 1:501:100 1:200 1:500 1:1000 可用比例有: 1:3 1:15 1:25 1:30 1:40 1:60 1:150 1:250 1:300 1:400 1:600 各图样均应在图名的右侧标注比例.2) 尺寸标注a.线性尺寸(长度尺寸):包括尺寸界线,尺寸线,尺寸起止符号,尺寸数字.b.标高符号:标高符号以等腰山角形表示.标高数字应以米(m)为单位注到小数点以后第三位,在总平面图上注到小数点以后第二位. 零点标高应写±0.000 正数标高不必注"-"号,而负数标高则应冠以"-"号表示.c.剖切符号: 剖面剖切符号用于平面上,由剖切位置线和剖视线组成,以粗实线表示,其编号宜用阿拉伯数字,按顺序由左至右,有上至下排列,并应标注在剖视方向线的端部.需要转折的剖切位置线每一剖面只能转折一次,并在转角的外侧加注于该符号相同的编号(如图),断面剖切符号只用剖切位置线表示,按上述规定加编号,编号应标注在剖视方向一侧.d.索引符号: 图样中某局部或构件,如另需详图的,应以索引符号来索引. 索引符号的圆和直径均用细实线表示, 上半圆内标注详图编号, 下半圆内标注被索引的详图所在的图纸的编号,下半圆内以粗短横线表示者,表示被索引的详图在本张图纸内, 凡在水平直径的延长线上方标注标准图集号的,则表明被索引的详图的所在图集和页号. 若要为剖断面查找详图, 应在被剖切的部位以粗短直线画出剖切位置线, 并用引出线引出索引符号,引出线所在的一侧为剖视方向.e.详图符号: 详图符号是为详图自身编号,以区别于其它详图.详图符号一般以直径为14 ㎜的粗实线圆圈表示. 如果详图与被索引图样同在一张图纸,圆圈内注编号即可: 如果详图与被索引图样不在一张图纸, 可用细实线画水平直径线分上下两半圆, 上部标注详图编号,下部标注被索引图纸的编号.f.引出线: 索引出线用细实线,呈水平方向画直线,或者用30゜,45゜,60゜,90゜的斜线引出到标注位置后,改绘水平直线. 文字一般标注在水平线上方, 有索引符号时, 水平直线应连接索引符号圆圈的直径线, 索引符号在水平直线的末端. 同时引出几个意义相同的引出线时,引出线宜相互平行排列. 多层构造共用一条引出线时, 引出线应通过被引出的各层. 文字说明宣标注在横线的上方,说明的顺序应由上而下,并与被说明的层次相互一致,若层次改为横排,则由上而下的说明顺序应与由左而右的层次相一致.G.对称符号完成对称的图样,可在对称线上画对称符号,图形只需画出一半即可表示整个图样. 对称符号用点划线表示对称线, 并在对称线两端用两段水平的相互平行的短线段. 平等短线段在对称线两侧的长度相等.H 连接符号连接符号以折断线来表示确定连接的部位,并于折断线的两端*图样的一侧用大写成拉丁字母来表示连接编号.两个连接的图样须用相同的字母编号.4.材料图例材料图例的填弃按照通行的国家建筑制图标准的规定进行,使用图例应比例适当, 间隔均匀,疏密有致,线条细淡,图示正确,不同图例应清晰可辨,不得混淆不清. 凡同类材料不同产品使用同一图例时,应辅以准确的文字说明. 无法绘制填充图例时,应以文字说明清楚。
