电源逆变器的设计与优化分析

电源逆变器的设计与优化分析引言电源逆变器是一种能够将直流电转化成交流电的装置，广泛应用于各种电子设备中。

设计和优化电源逆变器，可以提高设备的性能并减少功耗，对于电子设备的研究和发展有重要意义。

本文将从电源逆变器的设计原理和结构、优化方法、性能分析等方面进行阐述和探讨。

一、电源逆变器的设计原理和结构1.设计原理电源逆变器的基本原理是通过改变交流电的频率和幅值，来生成所需的交流电。

电源逆变器一般由逆变器和滤波器两部分组成。

逆变器的主要作用是将直流电转换成交流电，而滤波器则主要用于过滤输出波形中的杂波和谐波，使输出波形更加纯净。

2.设计结构电源逆变器通常由晶体管、电阻、电容和电感器等元器件组成，其基本结构如下图所示：【图片】二、电源逆变器的优化方法1. 优化算法电源逆变器的设计和优化是一个复杂的过程，涉及到多种因素和参数。

现代科技的发展，为电源逆变器的优化提供了更多的解决方案。

其中，常见的优化算法包括遗传算法、粒子群算法、模拟退火算法等。

2. 优化目标电源逆变器的优化目标一般包括输出功率、效率、电压波形等方面。

在设计电源逆变器时，需要根据实际需求选择不同的优化目标，并综合考虑多个因素，以达到最优化的结果。

三、电源逆变器的性能分析1. 电气特性电源逆变器的电气特性是评价其性能的重要指标之一。

常见的电气特性包括输出功率、效率、电压波形等。

这些特性的好坏将决定电源逆变器能否满足设备的需求。

2. 稳定性分析电源逆变器的稳定性是指其在长期运行过程中的稳定性。

稳定性分析是评价电源逆变器的可靠性和安全性的重要方法。

通常，稳定性分析包括输出波形变化、发热等方面。

3. 环境适应性电源逆变器在不同的环境下，性能表现也会有所不同。

因此，在设计电源逆变器时，需要考虑其适应环境的能力，如电源逆变器在高温环境下的性能是否有所下降等。

结论本文主要阐述了电源逆变器的设计与优化分析方法。

在电源逆变器的设计和优化过程中，需要根据不同的需求和实际情况综合考虑多种因素和参数，以达到最优的设计方案。

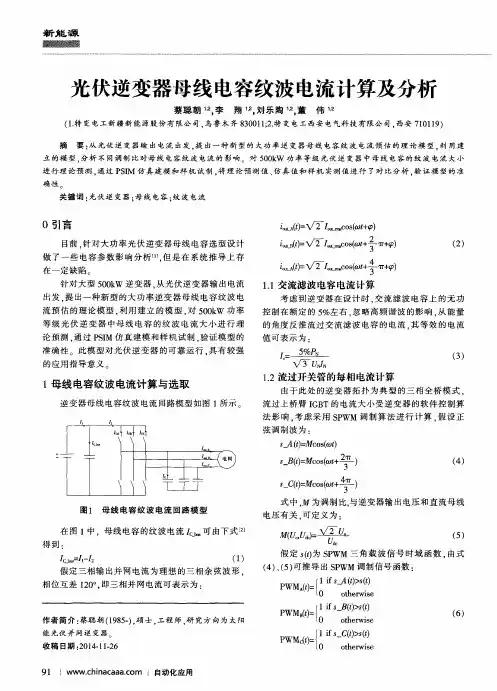

光伏逆变器母线电容纹波电流计算及分析

收稿日期：２０１４－１１－２６
ＰＷＭ．（ｔ）：ｌ０
ＰｗＭ￡１：
ｏｔｈｅｒｗｉｓｅ
（６）
…｛【ｉｓ — ｃ）＞ｓ）０ｏｔｈｅｒｗｉｓｅ
９１｝１＾ｎ＾ｎ Ⅳ ．ｃｈｉｎａｃａａａ．ｃｏｍ自动化应用
新能源
２．２样机实验
初步制作试验样机，实际测试工况为：母线电压
４５１Ｖ，满载下网侧电压实测２０６Ｖ，网侧频率６０Ｈｚ，逆
变器满载运行。采用Ｐ１Ｅ一００３柔性电流环分别采集三
进行理论预测，通过ＰＳＩＭ仿真建模和样机试制，将理论预测值、仿真值和样机实测值进行了对比分析，验证模型的准
确性。
关键词：光伏逆变器；母线电容；纹波电流
Ｏ引言
目前．针对大功率光伏逆变器母线电容选型设计
新能源
光伏逆变器母线电容纹波电流计算及分析
蔡聪朝１Ｉ２，李翔１Ｉ２，刘乐陶，董伟１，２
（１．特变电工新疆新能源股份有限公司，乌鲁木齐８３００１１；２．特变电工西安电气科技有限公司，西安７１０１１９）
图１母线电容纹波电流回路模型
电压有关，可定义为：
在图１中，母线电容的纹波电流

单相并网逆变器母线电容纹波分析与抑制研究

单相并网逆变器母线电容纹波分析与抑制研究戴志威;舒杰;周龙华【摘要】由Boost电路和DC/AC电路组成的两级并网逆变器会在直流母线电容上产生高低频纹波,过大的纹波电压会导致输出电压畸变,而过大的纹波电流会导致电容发热,缩短使用寿命.文章针对某3 kW单相光伏并网逆变器,提出了一种纹波电压和纹波电流综合分析整治方法,依此来指导母线电容参数的选取和抑制纹波幅值.样机试验结果说明了分析方法的正确性.【期刊名称】《可再生能源》【年(卷),期】2014(032)010【总页数】5页(P1448-1452)【关键词】并网逆变器;母线电容;纹波电压;纹波电流【作者】戴志威;舒杰;周龙华【作者单位】中国科学院广州能源研究所,广东广州 510650;中国科学院可再生能源重点实验室,广东广州510650;中国科学院大学,北京 100049;中国科学院广州能源研究所,广东广州 510650;中国科学院可再生能源重点实验室,广东广州510650;中国科学院广州能源研究所,广东广州 510650;中国科学院可再生能源重点实验室,广东广州510650【正文语种】中文【中图分类】TM6150 引言随着电力电子技术和数字信号处理技术的发展，基于PWM的光伏并网逆变器理论与应用研究更加深入，其应用产品也日益广泛。

以DC/DCDC/AC为拓扑结构的两级光伏并网逆变器依然是小功率产品的主流。

Boost电路和DC/AC电路组成的两级并网逆变器在直流母线电容上产生高低频纹波，过大的纹波电压会导致输出电压畸变，并网电流波形质量差，严重时会给电网的安全运行带来威胁；而过大的纹波电流会使电容发热，寿命缩短，使逆变器损耗加大，转换效率降低[1]～[3]。

传统的分析方法只单独分析Boost电路或逆变电路桥在母线电容上的纹波表达，且多为离网的应用案例，还没有针对并网逆变器全面分析母线电容上的纹波特性。

文献[1]分析了全桥不可调度式单相光伏并网装置的主功率器件在单极性切换模式中的电流及能量流向规律，并据此提出了太阳电池两端平波电容的容量选取原则。

大功率三电平逆变器直流母线电容的纹波电流问题研究

理想状态下，通过参数设计可以令每个电容器都工作在额定值以下，以保证系统工作的安全性和可靠性。然而，实际中由于电路系统中存在的寄生电感等参数，电容器的工作点将偏离正常值，可能导致故障发生。为避免电容过电流对系统正常工作造成危害，本文详细分析了三电平逆变器直流母线电容的工作状态，得出电容纹波电流超标的原因，提出了降低纹波电流的方案，以期为相关的产品设计提供指导。
图 1 理想 I 型三电平逆变器的电路结构图
由图 1 可得，直流母线电容纹波电流的有效值 [9] 为：
IC1,rms = I N
M 2
3 2π
+
23 π
−
9 8
Mcos2ϕ（1）其中，IN 为输出相电流峰值，M 为调制比，φ 为输出功率因数角。式（1）为理想情况下的电容电流表
达式，其成立必须满足以下条件：①三相耦合度高，
Abstract：With the development of high-power switching devices，three-level inverters have been widely used in the field of power electronics. Capacitance ripple current is one of the important indexes to test the reliability of three-level inverters. In order to avoid the harm of capacitive overcurrent to the normal operation of the system，the ripple current of bus capacitor of high-power three-level inverters is studied. The resonance caused by parasitic parameters of the system is the internal cause of the ripple current of bus capacitor exceeding the standard，and the method of increasing the inductance between phases to suppress capacitive ripple is proposed. Finally，simulation and experiment verify the correctness and feasibility of the theory.

基于逆变器中直流母线电容的纹波电流的研究 pdf

基于逆变器中直流母线电容的纹波电流的研究 pdfIn recent years, the study of ripple current in the DC bus capacitor of inverters has gained significant attention in the field of power electronics. The DC bus capacitor plays a crucial role in filtering and supplying uninterrupted voltage to the load. However, due to the switching operation of semiconductors in the inverter, ripple currents are generated in the DC bus capacitor. Theseripple currents can have adverse effects on the overall system performance and reliability.在近年来的功率电子学领域中，研究逆变器中直流母线电容的纹波电流变得越来越受到重视。

直流母线电容在滤波和为负载提供稳定电压方面起着关键作用。

然而，在逆变器中半导体的开关操作过程中，会产生直流母线电容上的纹波电流。

这些纹波电流可能对整个系统性能和可靠性产生不利影响。

To understand and mitigate the effects of ripple current in the DC bus capacitor, researchers have conducted extensive studies. One common approach is to analyze the equivalentcircuit model of an inverter system with a DC bus capacitor. The equivalent circuit model allows researchers to simulate and analyze various operating conditions and parameters affecting the ripple current.为了理解和减轻直流母线电容中纹波电流的影响，研究人员进行了广泛的研究。

逆变电源母线电容纹波电流与容值优化研究_王正

第4期
王正，等：逆变电源母线电容纹波电流与容值优化研究
87
电容时将有明显优势。根据对逆变电源拓扑结构的分析，可以得到计算直流母线电容器纹波电流的方法。
从图 1 中可以得出，流过直流母线电容的纹波电流 ic 为整流输出电流 i1 和逆变器输入电流 i2 的差值，即
（19）
电容电压方程为：电压波动要限制在 λ 以下，可令解得
（20）（21）
（22）
将
代入式（22）得
（23）
放电时间 tf 通过式（18）可以求得，因此本计算方法在对电容最小值选取的计算主要考虑的是逆变器直流侧输入阻抗等效 R，以及母线电压波动范围 λ。
由式（19）得
并代入式（23）可以得到：
京: 机械工业出版社, 1998. [2] 徐立刚, 陈乾宏, 朱祥, 等.单相整流滤波电容纹波电流的
数学模型与分析[J]. 电力电子技术,2009, 43(3): 51-53. [3] 张加胜 , 张磊 . PWM 逆变器的直流侧等效模型研究 [J].
中国电机工程学报.2007, 27(4): 103-106. [4] 张崇巍, 张兴. PWM 整流器及其控制 [M] . 北京: 机械工
逆变器输入端的纹波电流[6]：（12）
式中：M 为 PWM 调制比 I； ac1.rms 为整流输出电流有效值。
因此可以得到直流母线电容纹波电流的表达式为：
（13）
从上式可知，纹波电流与调制比 M、功率因数 cosφ、电压波动 λ、电容值 C 等因素有关。其他参数恒定的条件下电容值越大电容纹波电流越大，电容产生的热量越多，造成的损耗就会越大，会严重缩短电容寿命。 1.2 电容容值的计算

三相逆变器母线电容纹波电流计算

三相逆变器母线电容纹波电流计算
【最新版】
目录
1.母线电容纹波电流的概念
2.母线电容纹波电流的计算方法
3.母线电容纹波电流的影响因素
4.母线电容纹波电流的测量方法
5.优化母线电容纹波电流的建议
正文
三相逆变器母线电容纹波电流计算
母线电容纹波电流的概念
母线电容纹波电流是指在三相逆变器中，由于母线电容的存在，导致电流中含有高次谐波成分，这些高次谐波成分会带来电流或电压幅值的变化，可能导致击穿，由于是交流成分，会在电容上发生耗散，如果电流的纹波成分过大，超过了电容的最大容许纹波电流，会导致电容烧毁。

母线电容纹波电流的计算方法
母线电容纹波电流的计算方法主要包括两种：一种是基于电路分析的方法，通过对电路进行分析，建立计算模型，计算出母线电容纹波电流；另一种是基于测量的方法，通过测量电容两端的电压和电流，使用高采样率、强大的硬件支撑以及完整的软件算法，计算出母线电容纹波电流。

母线电容纹波电流的影响因素
母线电容纹波电流的影响因素主要包括电容的容值、电容的耐压值、输入电压的频率和幅值等。

容值越大，纹波电流越小；耐压值越高，纹波电流越大；输入电压的频率越高，纹波电流越大；输入电压的幅值越大，
纹波电流越大。

母线电容纹波电流的测量方法
母线电容纹波电流的测量方法主要包括两种：一种是基于电流测量传感器的方法，将电流测量传感器串联在母线电容的两端，通过光纤传输至分析仪端，通过高采样率、强大的硬件支撑以及完整的软件算法，计算出母线电容纹波电流；另一种是基于变频功率传感器的方法，将被测信号通过光纤传输至分析仪端，通过高采样率、强大的硬件支撑以及完整的软件算法，获取你想需要的变频器各种电参量以及波形。

变频器中直流母线电容的纹波电流计算

变频器中直流母线电容的纹波电流计算变频器/直流母线电容/纹波电流1引言各类电动机是我们发电量的主要消耗设备，而变频器作为电动机的驱动装置成为当前“节能减排”的主力设备之一。

它一方面可以起到节约能源消耗的作用，另一方面也可以实现对原有生产或处理工艺过程的优化。

目前应用最多也最广的是交-直-交电压型变频器，即中间存在直流储能滤波环节，一般采用大容量电解电容器实现此功能。

使用电解电容器的作用主要有以下几个[1]：（1）补偿以电源频率两倍或六倍变化的逆变器所需功率与整流桥输出功率之差；（2）提供逆变器开关频率的输入电流；（3）减小开关频率的电流谐波进入电网；（4）吸收急停状态时所有功率开关器件关断下的电机去磁能量；（5）提供瞬时峰值功率；（6）保护逆变器免受电网瞬时峰值冲击。

电解电容器设计选型所需要考虑的主要因素有以下几个：电容器的电压、电容器量、电容器的纹波电流、电容器的温升与散热、电容器的寿命等等。

这些因素对变频器满足要求的平均无故障时间（MTBF）十分重要。

然而电解电容器的纹波电流的计算如何能明确给出计算依据，这是本文所要解决的问题。

2直流母线电容纹波电流的计算纹波电流指的是流过电解电容器的交流电流，它使得电解电容器发热。

纹波电流额定值的确定方法是在额定工作温度下规定一个允许的温升值，在此条件下电容器符合规定的使用寿命要求。

当工作温度小于额定温度时，额定纹波电流可以加大。

但过大的纹波电流会大大缩短电容器的耐久性，当纹波电流超过额定值，纹波电流所引起的内部发热每升高5℃，电容器器的寿命将减少50%。

因此当要求电容器器具有长寿命性能时，控制与降低纹波电流尤其重要。

但在实际设计过程中，电解电容器的纹波电流由于受变频器输入输出各物理量变化以及控制方式等的影响很难直接计算得到[2]，一般多采用根据实际经验估算大小，如每μF电容器要求20mA 纹波电流之类的经验值，或者通过计算机仿真来估算[3～6]。

本文根据对变频器电路拓扑与开关调制方式的分析，并借鉴已有文献资料，归纳出一个直接的计算电解电容器纹波电流的方法，供大家参考。

光伏逆变器直流母线电容参数计算与验证

光伏逆变器直流母线电容参数计算与验证摘要：新能源光伏发电近年受到大中小企业的追捧，国家大力提倡并支持光伏产业的同时也滋生了光伏逆变器的功率结构多样性。

如今光伏并网逆变器根据电站或者用户的需求，可实现逆变装置内单元并联和以光伏装置为单位的多逆变器设备并联。

本设计100kw光伏逆变器内的直流母线电容容量，根据最大功率和IGBT极端工作下分别计算电容容量，根据厂家电容手册的参数计算并验证电容值的可行性。

最终为100kw光伏逆变器选定合适的电容规格型号。

1引言光伏逆变器根据应用不同场合，其容量也不尽相同。

单从采购的一致性和批量成本考虑，我们希望装置元器件在不同功率等级下应用尽可能保持不变；当然这对绝大多数功率器件来说是很难做到的。

然而，由于装置可能是一体机或内部多功率单元并联的结构，使得直流母线电容选型的一致性成为可能，本文主要从以下几个方面来说明直流母线电容的计算和选择依据。

（1）功率直流母线电容的选择通过最大功率（考虑逆变器转换率）与IGBT直通极端条件分别计算直流母线电容容值。

（2）计算与仿真比较直流母线波动电压的峰峰值依据公式计算直流母线的峰峰值，并于光伏逆变器MALTAB仿真中直流母线电压的波动对比，找出最大值作为之后的计算依据。

（3）电容峰值电流和周期内的有效值通过法拉电容厂家手册中的参数计算Ih和Irms，从而求出一支电容上的周期平均电流Irms1。

（4）根据热功率和环境温度，验证电容参数合理性。

2最大功率直流母线电容的选择单级式三相光伏并网发电系统拓扑，主电路由100kW光伏组件、直流母线电容Cdc、三相电压源型逆变器、LCL滤波器以及三相三线制的电网组成。

其中，Linv为逆变器侧电感值；Lg为网侧电感值；Cf为滤波电容。

光伏组件产生的直流能量经逆变器转换为三相交流电送入电网。

三相光伏逆变器如图1所示。

图1三相光伏逆变器主电路拓扑当电网故障导致并网点电压发生跌落时,按照常规的光伏逆变器的并网控制思路,逆变器保持最大功率输出。

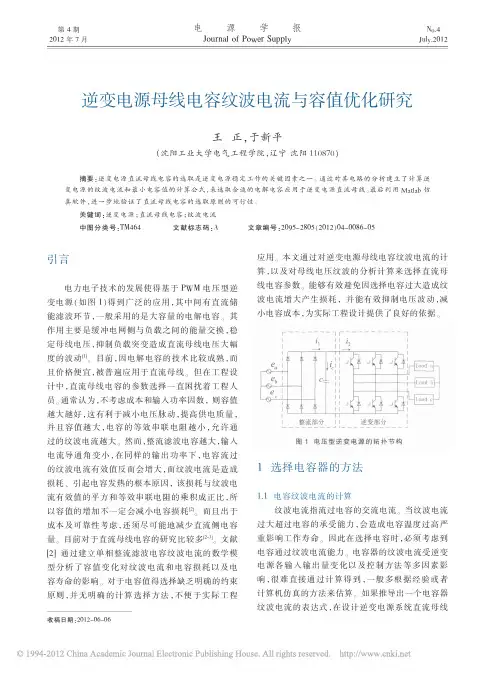

逆变电源母线电容纹波电流与容值优化研究_王正

收稿日期：2012-06-06
应用。本文通过对逆变电源母线电容纹波电流的计算，以及对母线电压纹波的分析计算来选择直流母线电容参数。能够有效避免因选择电容过大造成纹波电流增大产生损耗，并能有效抑制电压波动，减小电容成本，为实际工程设计提供了良好的依据。
图 1 电压型逆变电源的拓扑节构
1 选择电容器的方法
1.1 电容纹波电流的计算纹波电流指流过电容的交流电流。当纹波电流
过大超过电容的承受能力，会造成电容温度过高严重影响工作寿命。因此在选择电容时，必须考虑到电容通过纹波电流能力。电容器的纹波电流受逆变电源各输入输出量变化以及控制方法等多因素影响，很难直接通过计算得到，一般多根据经验或者计算机仿真的方法来估算。如果推导出一个电容器纹波电流的表达式，在设计逆变电源系统直流母线
京: 机械工业出版社, 1998. [2] 徐立刚, 陈乾宏, 朱祥, 等.单相整流滤波电容纹波电流的
数学模型与分析[J]. 电力电子技术,2009, 43(3): 51-53. [3] 张加胜 , 张磊 . PWM 逆变器的直流侧等效模型研究 [J].
中国电机工程学报.2007, 27(4): 103-106. [4] 张崇巍, 张兴. PWM 整流器及其控制 [M] . 北京: 机械工
逆变器输入端的纹波电流[6]：（12）
式中：M 为 PWM 调制比 I； ac1.rms 为整流输出电流有效值。
因此可以得到直流母线电容纹波电流的表达式为：
（13）
从上式可知，纹波电流与调制比 M、功率因数 cosφ、电压波动 λ、电容值 C 等因素有关。其他参数恒定的条件下电容值越大电容纹波电流越大，电容产生的热量越多，造成的损耗就会越大，会严重缩短电容寿命。 1.2 电容容值的计算

三相逆变器母线电容纹波电流计算

三相逆变器母线电容纹波电流计算摘要：I.引言- 介绍三相逆变器母线电容纹波电流的概念- 说明计算母线电容纹波电流的重要性II.电容纹波电流的原理- 电容的充放电过程- 纹波电流的产生III.母线电容纹波电流的计算方法- 基波电流的计算- 纹波电流的计算- 电容耐压和容值的计算IV.实际应用中需要注意的地方- 电容选型的考虑因素- 避免电容烧毁的方法V.结论- 总结母线电容纹波电流计算的重要性- 重申电容选型的注意事项正文：I.引言三相逆变器是一种广泛应用于电力电子领域的设备，它能够将直流电源转换为交流电源以供电网使用。

在逆变器中，母线电容起到了滤波的作用，可以减小输出电压的波动。

然而，在实际应用中，母线电容的纹波电流可能会导致电容损坏，因此需要进行合理的计算和选型。

II.电容纹波电流的原理电容的充放电过程是产生纹波电流的主要原因。

当逆变器的输出电压发生波动时，电容的充放电过程会受到影响，导致电流不再是理想的直流电流，而是包含高次谐波成分的纹波电流。

这种纹波电流可能会使电容过载，从而导致电容损坏。

III.母线电容纹波电流的计算方法母线电容纹波电流的计算方法主要包括基波电流的计算和纹波电流的计算。

首先，需要计算逆变器的基波电流，这可以通过对输入电流进行傅里叶变换得到。

然后，根据电容的耐压和容值，可以计算出电容的最大容许纹波电流。

最后，通过比较基波电流和最大容许纹波电流，可以确定电容是否能够满足逆变器的要求。

IV.实际应用中需要注意的地方在实际应用中，需要特别注意电容的选型。

除了考虑电容的耐压和容值外，还需要考虑电容的额定纹波电流。

如果电容的额定纹波电流小于最大容许纹波电流，可能会导致电容过载，从而损坏电容。

此外，还需要注意电容的工作温度，因为工作温度会影响电容的性能。

V.结论母线电容纹波电流的计算是逆变器设计和应用中的一个重要环节。

通过合理的计算和选型，可以有效避免电容过载，从而保证逆变器的稳定运行。

光伏并网逆变器母线电容纹波电流改善论文

光伏并网逆变器母线电容纹波电流改善论文【摘要】本文推导了逆变器母线电容纹波电流的解析表达式，得到影响电容纹波电流大小的参数，为逆变器设计时电容的选型提供了参考依据。

为验证理论推导的有效性，利用仿真软件进行了仿真，结果与理论值吻合。

1.引言光伏发电具有可再生、清洁等特点，是应对能源紧缺，保障能源供给安全及应对气候变化的一个有效途径，光伏并网逆变器目前已得到广泛应用。

典型的光伏并网逆变器拓扑如图1所示：逆变器的中间直流母线处有储能滤波环节，一般采用大容量的电解电容。

其主要作用是缓冲电网与负载的能量交换，吸收纹波电流，稳定母线电压，抑制负载突变造成的直流母线电压大幅度的波动，使系统输出更加稳定。

当电容的纹波电流过大，超过电容的承受能力时，会造成电容温度过高，严重影响其工作寿命。

因此，直流母线的电容纹波电流是决定电源稳定工作的关键因素之一。

电容的纹波电流受输入输出变化及控制方式等多种因素影响，本文在简化模型的基础上，结合控制方式的特点，推导出电容纹波电流的表达式，对光伏逆变器的设计具有指导借鉴作用。

2.母线电容纹波电流计算2.1调制方式为简化模型，只对逆变器的后级进行分析。

逆变器采用常用的七段式SVPWM调制方式。

调制比m为（1）其中，Vbus为直流母线电压，VLL为逆变器输出线电压有效值。

在逆变器的各桥臂中，A、B、C三相桥臂的开关变量分别为Sa、Sb、Sc，上下两个开关管的状态互补，开关变量为1时上管导通下管关断，反之开关变量为0时下管导通上管关断。

三相参考电压信号如图2所示：2.2逆变器输入电流为负载电流幅值，可由下式表示（5）为负载功率因数角，则三相输出电流可表示为（6）结合图（1）可知，逆变器的输入电流即为流过开关SA1，SB1，SC1的总电流，可由各相输出电流和开关函数表示其中SA、SB、SC为开关函数，开关管开通时为1，关断时为0。

结合图（2）根据调制规则，将一个周期的波形划为6个扇区，图（4）为第Ⅰ扇区一个完整开关周期Ts内的三角载波以及三相占空比波形。

大功率三电平逆变器直流母线电容的纹波电流问题研究

大功率三电平逆变器直流母线电容的纹波电流问题研究下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!大功率三电平逆变器直流母线电容的纹波电流问题研究1. 引言在大功率三电平逆变器中，直流母线电容扮演着关键的角色。

三相逆变器母线电容纹波电流计算

三相逆变器母线电容纹波电流计算摘要：一、引言二、三相逆变器母线电容的作用三、母线电容纹波电流的概念四、母线电容纹波电流的计算方法五、计算实例六、结论正文：三相逆变器母线电容纹波电流计算随着电力电子技术的飞速发展，三相逆变器在工业生产、电力系统等领域的应用越来越广泛。

母线电容作为三相逆变器的重要组成部分，其性能直接影响着逆变器的输出功率和稳定性。

纹波电流是母线电容的一个重要参数，对于理解母线电容的工作原理和优化逆变器性能具有重要意义。

本文将详细介绍三相逆变器母线电容纹波电流的计算方法。

一、引言三相逆变器是一种将直流电源转换为交流电源的电力电子设备，广泛应用于工业生产、电力系统等领域。

母线电容是三相逆变器的一个重要组成部分，其主要作用是滤波和储能。

纹波电流是母线电容的一个关键参数，影响着逆变器的输出功率和稳定性。

因此，对母线电容纹波电流进行准确计算具有重要意义。

二、三相逆变器母线电容的作用母线电容是三相逆变器直流侧和交流侧之间的一个重要环节。

它主要起到滤波和储能作用，滤波作用是抑制逆变器输出电压的纹波，使输出电压更加平稳；储能作用是在逆变器开关过程中，母线电容储存能量，以满足逆变器对瞬时电流的需求。

三、母线电容纹波电流的概念母线电容纹波电流是指在整流器输出的直流电压中，由于逆变器开关动作产生的高次谐波成分。

纹波电流是母线电容的一个重要参数，它会影响到逆变器的输出功率和稳定性。

四、母线电容纹波电流的计算方法母线电容纹波电流的计算方法主要包括解析法和仿真法。

解析法是基于电路理论，通过分析电路中的电压、电流关系来计算纹波电流；仿真法是通过计算机模拟电路的运行情况，得到纹波电流的数值。

五、计算实例以一个3kW 三相逆变器为例，采用解析法计算母线电容纹波电流。

已知逆变器输入电压为400V，输出电压为380V，开关频率为5kHz。

假设电容耐压为500V，电容容值为20μF。

首先计算逆变器的输入电流：I1 = P / (V1 * √3) = 3kW / (400V * √3) ≈ 2.4A然后计算逆变器的输出电流：I2 = P / (V2 * √3) = 3kW / (380V * √3) ≈ 2.3A纹波电流Ir = I2 - I1 ≈ 2.3A - 2.4A ≈ -0.1A由于计算得到的纹波电流为负值，说明在实际运行中，母线电容对纹波电流具有抑制作用。

测量母线电容的纹波电流[最新]

测量母线电容的纹波电流纹波电流产生的能耗是引起电容内部温升的主要原因，在测量纹波电流的基础上可以进一步估算电容的能耗、温升和使用寿命。

这种不破坏电容外壳的寿命评估方法，特别适于内部压力较大、电解液容易通过测试孔渗漏、因此不能准确测量芯子温度的母线电容。

本文记录了变频器测试室在电容纹波电流测试上的一些尝试，包括频域内进行的分析。

1、测试电容纹波电流存在的困难①测试结果不稳定——纹波电流的幅值和形状不断变化。

由于变频器直接从工频电网整流、输入阻抗低，不同的供电端口（电源输出阻抗不同）、三相电网电压的不平衡、甚至微弱的电压波形畸变都会显著地影响输入电流的形状和幅值。

②可操作性差——电容纹波电流流经的线路较短，而公司常用的Tek电流探头体积大，测试前往往需要人为地串入测试连线；这不仅操作困难，还会引入误差。

③电容ESR的非线性——电容内部的热损耗不仅取决于纹波电流的幅值，还受纹波电流频率分布的影响，即各谐波分量对应的ESR不同，因此测试还需要延续到频域内进行。

2、解决措施①测试结果不稳定——对于75kW以下的测试样机（没有标配电抗器），选取容量超过变频器额定输入容量五倍的配电柜供电；测试时间选择在电网负载较轻的时段；多次记录测试结果，选取最接近统计平均的测试数据作进一步分析。

②可操作性差——公司新购置的CWT系列的皮管电流探头体积小，测量范围和频带宽，能够直接测试部分变频器母线电容的纹波电流。

③电容ESR的非线性——用示波器的FFT功能在频域范围内对谐波电流进行测量。

3、测试结论①用示波器的FFT功能可以定量分析电容纹波电流的频域分布。

②整流桥输出电流中的交流成份几乎全流入了变频器的母线电容，它产生热耗占电容总功耗的绝大部分，是影响电容温升和整机寿命的决定因素。

③母线电容的纹波电流中，还包括由逆变桥输入电流突变引起的、频率由电路分布参数决定的高频铃振电流。

④考核电容的纹波电流，在现阶段只适合于散热条件接近或劣于自然冷却的应用场合。
