越野车油气悬架系统及其密封的设计毕业设计论文正文
矿用越野车悬架系统的设计-任务书

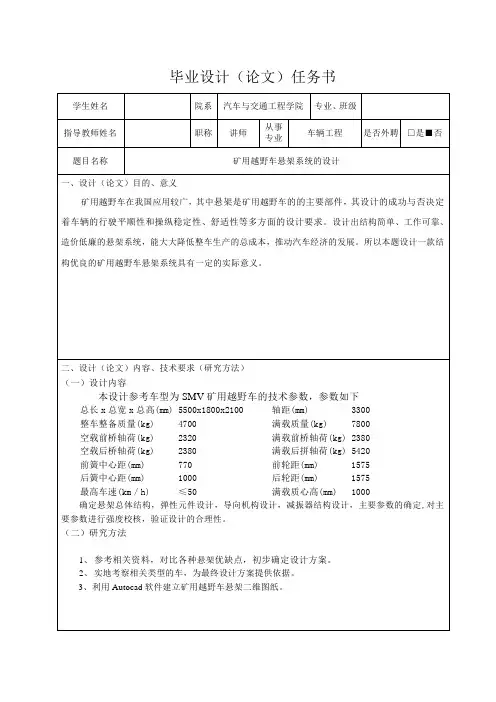

毕业设计(论文)任务书学生姓名院系汽车与交通工程学院专业、班级指导教师姓名职称讲师从事专业车辆工程是否外聘□是■否题目名称矿用越野车悬架系统的设计一、设计(论文)目的、意义矿用越野车在我国应用较广,其中悬架是矿用越野车的的主要部件,其设计的成功与否决定着车辆的行驶平顺性和操纵稳定性、舒适性等多方面的设计要求。
设计出结构简单、工作可靠、造价低廉的悬架系统,能大大降低整车生产的总成本,推动汽车经济的发展。
所以本题设计一款结构优良的矿用越野车悬架系统具有一定的实际意义。
二、设计(论文)内容、技术要求(研究方法)(一)设计内容本设计参考车型为SMV矿用越野车的技术参数,参数如下总长x总宽x总高(mm) 5500x1800x2100 轴距(mm) 3300整车整备质量(kg) 4700 满载质量(kg) 7800空载前桥轴荷(kg) 2320 满载前桥轴荷(kg) 2380空载后桥轴荷(kg) 2380 满载后拼轴荷(kg) 5420前簧中心距(mm) 770 前轮距(mm) 1575后簧中心距(mm) 1000 后轮距(mm) 1575最高车速(km/h) ≤50 满载质心高(mm) 1000确定悬架总体结构,弹性元件设计,导向机构设计,减振器结构设计,主要参数的确定,对主要参数进行强度校核,验证设计的合理性。
(二)研究方法1、参考相关资料,对比各种悬架优缺点,初步确定设计方案。
2、实地考察相关类型的车,为最终设计方案提供依据。
3、利用Autocad软件建立矿用越野车悬架二维图纸。
三、设计(论文)完成后应提交的成果(一)计算说明部分完成设计说明书1.5万字。
其中包括悬架总体结构设计,尺寸设计,强度校和部分。
(二)图纸部分前后悬架总装配图及零件图一套。
四、设计(论文)进度安排(1)调研、查阅相关资料、完成开题报告第1~2周(2月28日~3月13日)(2)确定总体方案第3~4周(3月14日~3月27日)(3)前悬架设计第5周(3月28日~3月3日)(4)后悬架设计第6周(3月4日~4月10日)(5)零件参数设计第7~8周(4月11日~4月24日)(6)悬架主要零件强度校核第9~10周(4月25日~ 5月15日)(7)书写设计说明书第11~13周(5月16日~5月29日)(8)设计审核、修改设计说明书第14~16周(5月31日~6月19日)(9)毕业设计答辩准备及答辩第17周(6月20日~6月26日)五、主要参考资料[1]龚曙光.ANSYS在应力分析设计中的应用.CAD/CAM计算机辅助设计与制造.2001,(7):70-80[2]工程中的有限元方法(第3版).机械工业出版社,2004[3]黄天泽,黄金陵.汽车车身结构与设计.机械工业出版社,2000[4]孙桓主编.机械设计.机械工业出版社出版[5]余志生.汽车理论[M],机械工业出版社,1987[6]陈家瑞主编.汽车构造.人民交通出版社出版[7]吴镇著.理论力学.上海:上海交通大学出版社,1997[8]吕慧瑛.机械设计基础.北京:清华大学出版社,2002六、备注指导教师签字:年月日教研室主任签字:年月日。

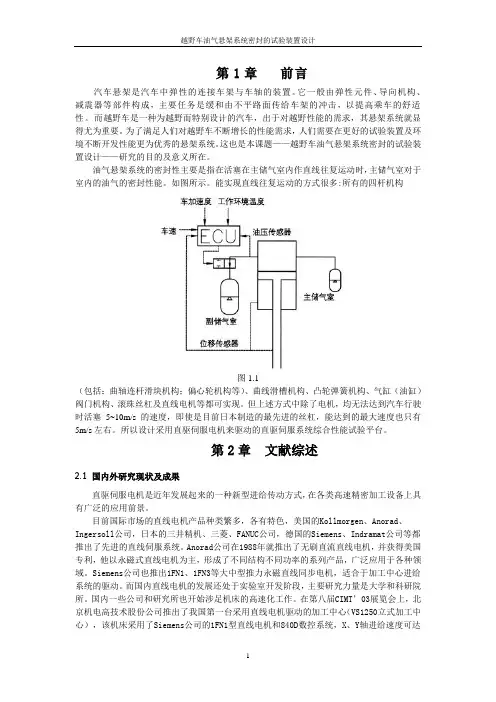

设计说明书-越野车油气悬架系统密封的试验装置设计
4.1总体布局
4.1.1结构方案的确定
1Hale Waihona Puke 结构设计部分①密封实验台具备进行常规的机械密封实验能力(包括平衡型和非平衡型机械密封实验)。
②设计加温,加压装置。
③设计压力及温度过载保护装置及压力调节系统。
2.测试系统设计部分
①具备温度测试、压力测试、泄漏测试等功能。
实验系统中的泵将储水腔中的介质升压后,经过泵体、管路和阀门进入稳压水腔,设计稳压水腔的目的是为了使介质在进入密封腔体时将压力稳定下来,然后才进入密封实验腔体,通过进出口两侧的截止阀门调节密封实验腔体的介质压力。介质在各腔体的进出口压力可以通过压力表读出。实验系统在储水腔上设计加热棒,并设置温度控制仪表。稳压水腔上安装安全阀,保证实验系统的安全操作静环端盖设计成静环盒、静环压盖。动环端面引出测量面,测量动环位移。轴上设计位移测试环,测量轴的位移。机械密封实验腔体上设计并安装相应的转矩转速测量仪、压力传感器、温度传感器、位移传感器、密封泄漏量测量装置。并适配相对应的接线端子板和数据采集卡,实现计算机数据采集。通过改变实验腔体中介质压力、温度,达到模拟各种不同工况下机械密封工作情况的目的,并通过实验台上测试系统测试出密封具体工作参数,完成机械密封实验。实验中由加压泵抽取水箱中的水,经过泵体、管路和阀门进入稳压水腔,然后进入密封实验腔体,最后通过压力溢流阀流回水箱,构成一个闭合水路循环系统。密封实验台的流程图如图2所示。
4.1.2布局方案的确定
图4.2
台座:安装被测模块、负载模块和安全防护装置的基础。石质或铸铁座体固定在钎入地下的螺栓上。台座留有冷却系统管路线槽和部分传感器位置,并安装防撞块、可拆卸的透明防护罩等。台座总长预计4米,安装1米左右长的直线导轨,导轨最高速度不小于15m/s。
全地形越野车辆的悬挂系统设计
全地形越野车辆的悬挂系统设计悬挂系统是全地形越野车辆中至关重要的组成部分。
它直接关系到车辆在不同路况下的操控性、舒适性和通过性。
本文将就全地形越野车辆的悬挂系统设计进行探讨。
一、悬挂系统的功能和要求全地形越野车辆悬挂系统的主要功能是吸收和减震,保证车体与地面之间的接触一直保持在最佳状态,从而提高车辆的通过性和操控性。
此外,悬挂系统还需要具备足够的强度和刚度,以应对复杂的路况和高强度的振动冲击。
二、悬挂系统的设计原则1. 适应性:悬挂系统需要根据不同路况和驾驶环境的变化,能够自动调整和适应,使得车辆在各种路况下都能保持良好的操控性和舒适性。
2. 减震性:悬挂系统的减震功能是非常重要的。
它可以将车辆行驶中的震动和冲击减少到最低,提供相对平稳的行驶感受,减少疲劳和不适。
3. 稳定性:悬挂系统需要保证车辆在高速行驶和急刹车等特殊情况下的稳定性,提高车辆的安全性。
4. 载重能力:全地形越野车辆通常需要携带较大的载荷,因此对悬挂系统的载重能力有一定的要求,要能够承受较大的重量而不失去其功能和性能。
三、悬挂系统的类型全地形越野车辆常见的悬挂系统类型包括独立悬挂系统和非独立悬挂系统。
1. 独立悬挂系统:独立悬挂系统指车辆前后两个轮子的悬挂系统相互独立,它能够根据路况的不同独立调整,提供更好的悬挂效果和操控性。
常见的独立悬挂系统包括麦弗逊悬挂、双叉臂悬挂和多连杆悬挂等。
2. 非独立悬挂系统:非独立悬挂系统指车辆前后两个轮子的悬挂系统不独立,常见的有梯形连杆悬挂和扭力梁悬挂等。
这种类型的悬挂系统结构简单,成本低廉,但在悬挂效果和舒适性上略逊于独立悬挂系统。
四、悬挂系统的参数设计悬挂系统的参数设计直接关系到其性能和舒适性。
主要参数包括弹簧刚度、减震器阻尼和悬挂高度等。
1. 弹簧刚度:弹簧刚度决定了悬挂系统的硬度和承载能力,需要根据车辆的使用环境和要求进行合理的选择和设计。
2. 减震器阻尼:减震器阻尼对悬挂系统的减震效果和稳定性有着重要影响。
毕业设计论文_现代SUV轿车悬架系统设计说明书
毕业设计 (论文)现代SUV轿车悬架系统设计说明书第一章绪论 (1)1.1悬架系统概述 (1)第二章前、后悬架结构的选择 (4)2.1前、后悬架结构方案 (4)2.2辅助元件 (5)2.2.1 横向稳定杆 (5)2.2.2 导向机构 (6)第三章技术参数确定与计算 (6)3.1主要技术参数 (7)3.2悬架性能参数确定 (7)3.3悬架静挠度 (8)3.4悬架动挠度 (8)3.5悬架弹性特性曲线 (8)第四章弹性元件的设计计算 (9)4.1前悬架弹簧(麦弗逊独立悬架) (9)4.1.1 弹簧中径、钢丝直径及结构形式 (9)4.1.2 弹簧圈数 (10)4.2后悬架弹簧(四连杆非独立悬架) (10)4.2.1 弹簧中径、钢丝直径及结构形式 (10)4.2.2 弹簧圈数 (11)第五章悬架导向机构的设计 (12)5.1导向机构设计要求 (12)5.2麦弗逊独立悬架示意图 (12)5.3导向机构受力分析 (13)5.4导向机构的布置参数 (14)5.4.1 侧倾中心 (14)第六章横向稳定杆的设计 (16)第七章减振器设计 (219)7.1减振器概述 (19)7.2减振器分类 (19)7.3减振器主要性能参数 (20)7.3.1 相对阻尼系数确定 (20)7.3.2 减震器阻尼系数 (20)7.4最大卸荷力 (21)7.4.1 前悬架的最大卸荷力 (21)7.4.2 后悬架的最大卸荷力 (21)7.5筒式减振器主要尺寸 (22)7.5.1 筒式减振器工作直径 (22)7.5.2 油筒直径 (23)第八章平顺性分析 (24)8.1平顺性概念 (24)8.2汽车的等效振动分析 (24)8.3车身加速度的幅频特性 (27)8.4相对动载F D/G,对Q的幅频特性 (27)8.5影响平顺性的因素 (29)第9章结论 (30)参考文献 (31)致谢 (32)附录Ⅰ (33)外文翻译 (33)译文 (36)附录Ⅱ (38)1.车身加速度的幅频特性曲线程序 (38)2.相对动载的幅频特性曲线 (40)第一章 绪 论1.1悬架系统概述悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。
(完整版)SUV轿车悬架系统设计说明书毕业设计
以下文档格式全部为word格式,下载后您可以任意修改编辑。
摘要随着汽车工业和减振器行业的发展以及生活条件的改善,人们对汽车的要求已经不仅仅局限于通行,乘客对汽车的运动性也提出了更高的要求。
在这种市场需求下一种兼具城市行走、野外运动,极其符合现代年轻人追求强烈个性的心态的SUV轿车应运以而生。
SUV能适应各种路况,而且对于悬架的舒适性和操纵稳定性也有更高的要求。
这次设计的SUV轿车悬架系统也是为了适应发展当前的这种实际的需要而设计。
本次设计主要研究SUV轿车的前、后悬架系统的结构设计。
前悬架采用目前较流行的麦弗逊式独立悬架系统,后悬架采用舒适性较好的二连杆式非独立悬架。
前、后悬架的减振器均采用双向作用式筒式减振器。
这种结构的设计,有效的提高了乘座的舒适性和驾驶稳定性。
在此次设计中还进行了悬架参数的确定、弹性元件的设计计算、导向机构和横向稳定杆的结构计算及强度校核。
而且,采用Matlab软件对悬架系统的平顺性性进行了编程分析,论证了该系统设计方案的合理正确性,能够满足工程实际的需要。
本设计对于提高汽车行驶平顺性、操纵稳定性等问题具有一定的的实际意义。
此外对于汽车生产企业悬架设计,具有一定的参考价值。
关键词:独立悬架;非独立悬架;汽车减振器;平顺性;ABSTRACTAs the auto industry and the shock absorber and the development of the industry to improve the living conditions of people in the car such a market demand of both urban walking, field sports, in line with modern young people to pursue an extremely strong personality of the mentality of SUV cars to be shipped and Health. SUV can adapt to all kinds of traffic, but also for suspension of comfort and of the SUV car suspension system is also in order to meet the current development of the actual needs of such a design.The design of major research SUV cars before and after the suspension system of structural design. Before the current suspension of the more popular Maifuxunshi independent suspension system, rear suspension better use of comfort-two-link independent suspension. Before and after the suspension of the shock absorber and effective use of the improved comfort and driving stability. Also in the design of a suspension parameters of the flexibility of the design elements, the orientation and structure of the calculation and strength checking. Moreover, the use of Matlab software on the ride suspension system of a programming analysis, demonstration of the system design of reasonable accuracy, to meet the actual needs.The design for improving the car on ride comfort, addition to auto enterprises suspension design, with some reference value.Key words: independent suspension; dependent suspension;automobile shock absorber; ride comfort;目录第1章绪论 (1)1.1悬架系统概述 (1)1.2课题研究的目的及意义 (3)1.3课题研究的主要内容 (4)第2章前、后悬架结构的选择 (4)2.1独立悬架结构特点 (4)2.2非独立悬架结构特点 (6)2.3前后悬架结构方案 (7)2.4辅助元件 (10)2.4.1横向稳定器 (10)2.4.2弹性元件 (10)第3章技术参数确定与计算 (11)3.1自振频率 (11)3.2悬架刚度 (11)3.3悬架静挠度 (11)3.4悬架动挠度 (12)第4章弹性元件的设计计算 (13)4.1前悬架弹簧(麦弗逊悬架) (13)4.1.1螺旋弹簧的端部形状 (13)4.1.2螺旋弹簧的参数计算 (13)4.1.3弹簧圈数 (14)4.2后悬架弹簧(二连杆悬架) (14)4.2.1螺旋弹簧的参数计算 (14)4.2.2弹簧圈数 (15)第5章减振器设计 (16)5.1减振器概述 (16)5.2减振器分类 (16)5.3减振器主要性能参数 (17)5.5.1相对阻尼系数 (17)5.5.2减振器阻尼系数 (18)5.4最大卸荷力 (18)5.5筒式减振器主要尺寸 (18)5.5.1筒式减振器工作直径 (18)5.5.2油筒直径 (19)第6章横向稳定器设计 (19)第7章平顺性分析 (21)7.1平顺性概念 (21)7.2汽车平顺性的研究方法 (21)7.3汽车振动系统模型的建立 (22)7.4平顺性的评价方法 (24)7.5影响平顺性的因素 (25)第8章结论 (26)参考文献 (27)致谢 (28)附录Ⅰ (29)附录Ⅱ (41)第1章绪论1.1悬架系统概述近年来,舒适性问题对于汽车企业的要求逐年提高,影响舒适性的主要因素有操纵稳定性和乘坐舒适性等因素。
猎豹CJY6470E越野车悬架系统的设计
摘要本设计主要研究猎豹CJY6470E越野车前后悬架的设计分析及方法,同时兼顾舒适性和运货能力。
汽车悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。
汽车悬架性能是影响汽车行驶平顺性、操纵稳定性和行驶速度的重要因素。
本设计前悬架采用麦弗逊独立悬架,后悬架采用纵置钢板弹簧。
经过查阅大量的资料,以及结合所学知识,对前、后悬架进行方案论证、结构方案分析以及设计计算。
包括对减振器、螺旋弹簧、钢板弹簧、导向机构及横向稳定杆的设计计算。
关键词:悬架;麦弗逊;减震器;钢板弹簧;螺旋弹簧AbstractThis design mainly research the cheetah CJY6470E suvs for design and analysis of both the front and rear suspension method, Both comfort and delivery capacity.Automotive suspension is the frame and wheel axle or between all the force of the floor -board of the connected device, the effect is the transfer function between the wheels and the frame of the torsion force and the force, and the buffer by the uneven road surface to the fra -me or the impact of the body, and the attenuation caused by vibration, to ensure that the car ca -n run smoothly. Automobile suspension performance is the car ride comfort, handling sta -bility and speed of important factor.This design USES the macpherson independent suspension, front suspension after leaf spring suspension using longitudinal. Through access to a huge mass of data, and combining with the knowledge, to scheme comparison before and after the suspension, structure schem -e analysis and design calculation. Including for shock absorber and coil spring, leaf spring, the calculation in the design of steering mechanism and the lateral stabilizer bar.Key words: suspension; The paper; Shock absorber; Leaf spring; Helical spring目录摘要 (I)Abstact ................................................................................................................ I I 第1章绪论. (1)1.1课题研究目的和意义 (1)1.2课题研究现状 (1)1.3研究方法 (4)1.4设计的拟解决的主要问题 (4)1.5预期结果 (4)第2章悬架结构分析及选择 (5)2.1悬架的作用 (5)2.2悬架的组成 (5)2.3悬架设计要求 (8)2.4悬架的分类及特点 (8)2.4.1非独立悬挂系统 (9)2.4.2独立悬挂系统 (9)2.4.3比较选型 (12)2.5本章小结 (12)第3章悬架主要参数的布置 (13)3.1悬架偏频的选择 (14)3.2悬架的静挠度fc (14)3.3悬架动挠度 (15)3.4悬架弹性特性 (15)3.5本章小结 (16)第4章前麦弗逊独立悬架的设计 (17)4.1弹性元件的设计与校核 (17)4.1.1弹簧形式、材料的选择 (17)4.1.2螺旋弹簧的直径 (17)4.1.3其他参数的计算 (17)4.1.4弹簧的校验 (18)4.2减振器的设计与校核 (19)4.2.1相对阻尼系数Ψ的确定 (20)4.2.2阻尼系数δ的确定 (20)4.2.3最大卸荷力0F的确定 (21)4.2.4筒式减振器工作缸直径D的确定 (21)4.2.5筒式减振器活塞行程的确定 (21)4.2.6液压缸壁厚、缸盖、活塞杆长度的计算及校核 (21)4.2.7其他元件的选择 (29)4.2.8液压缸主要零件的材料和技术要求 (30)4.3导向机构的布置参数 (30)4.3.1麦弗逊式独立悬架的侧倾中心 (31)4.3.2侧倾轴线 (31)4.3.3纵倾中心 (32)4.3.4麦弗逊独立悬架导向机构的分析 (32)4.4横向稳定杆的设计计算 (34)4.5本章小结 (37)第5章后钢板弹簧悬架的设计 (38)5.1钢板弹簧的布置方案 (38)5.2钢板弹簧主要参数的确定 (38)f (38)5.2.1满载弧高a5.2.2钢板弹簧长度L的确定 (39)5.2.3钢板断面尺寸及片数的确定 (39)5.2.4钢板弹簧各片长度的确定 (41)5.2.6钢板弹簧总成在自由状态下的弧高及曲率半径计算 (45)5.2.7钢板弹簧总成弧高的核算 (47)5.2.8钢板弹簧强度验算 (48)5.2.8其他元件的选择 (50)5.3本章小结 (51)结论 (52)参考文献 (53)致谢 (54)第1章绪论1.1课题研究目的和意义猎豹CJY6470E越野车在我国应用较广,其中悬架是猎豹CJY6470E越野车的主要部件,悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。
重型多轴越野车辆互联油气悬架系统研究共3篇
重型多轴越野车辆互联油气悬架系统研究共3篇重型多轴越野车辆互联油气悬架系统研究1近年来,随着汽车行业的快速发展,重型多轴越野车辆的应用领域也日趋广泛。
然而,这类车辆在行驶过程中常常需要应对各种复杂路况,例如高低悬崖、陡峭山路、泥泞沼泽等,因此对车辆的悬挂系统提出了更高的要求。
传统的机械悬挂系统虽然可以提供相对较为稳定的支撑力,但是对于较为复杂的路况则会显得力不从心。
因此,许多车辆制造商开始尝试使用液压或气压等较为先进的悬挂系统来提升车辆的通过性和驾驶体验。
本文将就重型多轴越野车辆互联油气悬架系统进行详细介绍和分析。
重型多轴越野车辆的互联油气悬架系统主要由油路系统和气路系统两部分构成,其基本原理是通过控制油气流动量及流动速度,实现悬挂系统的支撑和调节功能。
在汽车行业中,这类系统已经广泛应用于集装箱、挂车、专用实验车等多类车辆。
在车辆行驶过程中,因路况的复杂性和变化性,悬挂系统要具备稳定性、灵活性及调节性能,以实现车辆在各种复杂路况下的平稳通过。
重型多轴越野车辆互联油气悬架系统则是利用油和气的双重性质和相互作用来实现对车辆的支撑和调节。
油压缸、气弹簧、阀门等组成了悬挂主体部分,悬挂支撑力由油压缸和气弹簧提供,悬挂调节则由阀门控制油气进出量及流速,通过油气混合变化来调节悬挂系统的支撑力和弹性。
当车辆在崎岖山路、沼泽或坑洼路面行驶时,悬挂系统会自动感应路面的起伏和变化,对悬挂系统进行调节,并及时向车辆发出信号,使车辆行驶稳定,避免对悬挂系统造成不必要的损耗。
重型多轴越野车辆互联油气悬架系统在实际应用中,具有以下几点独特优势:一、支撑力强重型多轴越野车辆互联油气悬架系统不仅可以提供较为稳定的支撑力,且支撑力不会因车速越快而逐渐下降。
这是因为悬挂系统中的气弹簧能够有效的缓冲并调节车身的变化,从而使得车辆的支撑力更加稳定可靠。
二、可靠性高重型多轴越野车辆互联油气悬架系统内置了大量的传感器和控制器,通过对车辆的状态实时监测和调控,从而有效的提升了系统的可靠性。
(完整版)汽车悬架毕业设计论文
摘要悬架是现代汽车上的重要总成之一,它把车架(或承载式车身)与车轴(或与车轮)弹性的连接起来.其主要任务是传递作用在车轮与车架(或承载式车身)之间的一切力和力矩,并且缓和不平路面传给车架(或承载式车身)的冲击载荷,衰减由冲击载荷引起的承载系统的震动,以保证汽车的正常行驶。
本次文就是对载货汽车后悬架主副簧进行设计并对设计结果进行校核,保证设计满足汽车对安全方面的要求。
本次设计首先根据汽车后轴载荷和非簧载质量确定每副钢板弹簧的载荷,通过钢板弹簧满载和空载载荷的不同来确定主副簧的刚度分配,同时根据汽车轴距来确定钢板弹簧的长度。
根据公式算出钢板弹簧所需总惯性矩,这样就能算出钢板弹簧的大致厚度和宽度。
用画图法可以确定每个钢板弹簧的长度。
最后对钢板弹簧进行校核,保证钢板弹簧满足要求。
关键词:钢板弹簧;复合簧;后悬架。
Abstractsuspension assembly is one of the most important part of modern automotive, it links the frame (or Unibody) and axle (or wheel) . Its main task is to pass the effect of all force and torque between the wheel and the frame, and relax the impact load of the frame passed from rough road to ensure the normal running of the car. The article is to design the primary and secondary spring of rear suspension, and check the design to ensure the design meets automotive safety requirements. The design is first based on the vehicle rear axle load and non-sprung mass to determine the load of each leaf spring, according the different loads of full and no load to distribution the stiffness, while use the vehicle wheelbase to determine calculate the approximate thickness and width. Drawing method can be used to determine the length of each leaf spring. Finally, check the leaf springs to ensure it meet the requirements.Keywords: leaf spring; composite spring; rear suspension目录引言 ...................................................................................................................................1.1 汽车的发展历史......................................................................................................1.2 汽车的构造 .......................................................................................................................1.3 汽车悬架系统的作用、组成与分类................................................................................1.3.1 汽车悬架系统的作用............................................................................................1.3.2 汽车悬架系统的组成............................................................................................1.3.3 汽车悬架系统的分类............................................................................................1.4 该项研究的目的与意义 ...................................................................................................1.5 国内外研究现状、发展动态 ...........................................................................................1.6 钢板弹簧 ...........................................................................................................................1.6.1 钢板弹簧的基本结构和作用原理........................................................................2 钢板弹簧的布置方案及材料选择.............................................................................3 汽车后悬架系统钢板弹簧的设计计算.....................................................................3.1 设计给定参数 ...................................................................................................................3.2 钢板弹簧主要参数的确定 ...............................................................................................3.2.1 前后悬架静挠度和动挠度的选择........................................................................3.2.2 钢板弹簧满载弧高的选择....................................................................................3.2.3 钢板弹簧长度的确定............................................................................................3.2.4 悬架主、副钢板弹簧的刚度分配........................................................................3.2.5 钢板弹簧所需的总惯性矩的计算........................................................................3.2.6 根据强度要求计算钢板弹簧总截面系数............................................................3.2.7 钢板弹簧平均厚度的计算....................................................................................3.2.8 验算在最大动行程时的最大应力........................................................................3.2.9 钢板弹簧叶片断面形状及尺寸的选择................................................................3.3 钢板弹簧的设计及校核 ...................................................................................................3.3.1 钢板弹簧各片长度的确定....................................................................................3.3.2 钢板弹簧刚度的验算............................................................................................3.4 钢板弹簧总成在自由状态下的弧高和曲率半径计算....................................................3.4.1 钢板弹簧总成在自由状态下的弧高....................................................................3.4.2 钢板弹簧总成在自由状态下的曲率半径............................................................3.4.3 钢板弹簧叶片在自由状态下曲率半径的计算....................................................3.4.4 钢板弹簧各叶片在自由状态下的曲率半径和弧高的计算................................3.4.5 钢板弹簧总成弧高的核算....................................................................................3.5 叶片端部形状的选择 .......................................................................................................3.6 钢板弹簧两端与车架的连接 ...........................................................................................3.7 钢板弹簧弹簧销和卷耳的设计........................................................................................3.7.1 弹簧销的设计........................................................................................................3.7.2 卷耳尺寸的确定.................................................................................................... 4结论 ............................................................................................................................参考文献 ...........................................................................................................................5 致谢 .............................................................................................................................引言1.1 汽车的发展历史自1886年世界上第一辆汽车诞生以来,汽车已经历了120多年的发展来历程。
越野车底盘及悬架结构设计浅析 原创论文
越野车底盘及悬架结构设计浅析原创论文越野车底盘及悬架结构设计浅析交运072班王鸣宇200710601208【摘要】越野车,作为一种专为行驶在特殊复杂路况设计的特种车辆,其车身要在底盘的设计结构上不同与普通的公路型汽车。
越野车性能的优劣更多取决于车身底盘的通过能力,爬坡角度,驶入离去角度,最大扭矩等。
本文将以奔驰乌尼莫克(Uuimog)为引例,简单阐述越野车发展历程;当代各品牌优秀越野车底盘的结构设计和主流应用技术;以及部分国内越野赛事赛车的底盘悬架技术特征。
【关键词】越野车,底盘悬架,乌尼莫克the Brief Analysis of Construction Design onOff-road Vehicle Chassis Class:Transportaion072 Wang Mingyu200710601208【Abstract】Off-road Vehicle, as a specialcommunication media working on rough and complicated road-situation, it’s quate different with general vehicle on chassis construction.The performance of a off-road vehicle is mainly based on chassis through-capacity, max climbing angle,into-leaving angle, max torque and so on.With citing Benz Unimog intriduction,this article briefly state about the development history of off-road vehicle; contemporary excellent chassis designs and tech-applications around world’s brands, and the technology characteristics within inland racing vehicle suspension.【key words】off-road vehicle, suspension & chassis, Unimog从世界顶级越野车“德国奔驰Unimog”谈谈真正的越野Unimog这个名字来源于德语“Universal Motor Geraumlt”,意思是“泛用自走机具”。
汽车悬架毕业设计论文
汽车悬架毕业设计论文目录1. 汽车悬架系统概述 (2)1.1 内容概述 (2)1.2 悬架系统的功能与要求 (3)1.3 悬架系统的分类 (5)2. 悬架系统的设计理论 (6)2.1 弹性元件设计 (7)2.2 导向元件设计 (9)2.3 减震元件设计 (9)3. 主要悬架类型分析 (11)3.1 麦弗逊式悬架 (12)3.2 多连杆式悬架 (14)3.3 独立悬架与非独立悬架比较 (15)4. 悬架系统的调校与优化 (17)4.1 悬架调校基础 (18)4.2 路感反馈与舒适性 (19)4.3 性能调校与安全性 (21)5. 悬架系统性能测试与评价 (23)5.1 测试设备的介绍 (24)5.2 悬架性能测试方法 (25)5.3 悬架系统性能评价指标 (26)6. 汽车悬架设计案例分析 (28)6.1 悬架系统设计案例 (29)6.2 悬架系统评估与改进 (31)7. 结论与展望 (32)7.1 研究成果总结 (34)7.2 设计论文的创新点 (34)7.3 未来研究方向 (35)1. 汽车悬架系统概述汽车悬架系统是连接汽车车身和轮子的重要部件,其是保证车辆的行驶舒适性、操控稳定性和安全性能。
悬架系统通过一个复杂的弹簧、减震器、连杆等部件组成的机构,将路面颠簸转化为车身平顺的隔振,同时保持车辆行驶的稳定性,并与轮胎之间建立必要的配合反馈,保证车辆对路面的操控性。
不同种类车辆,例如轿车、越野车和运动型车,会根据其设计目的和驾驶需求,采用不同的悬架结构和配置。
常见的汽车悬架类型包括独立悬挂、非独立悬挂、扭转梁式悬挂和多连杆悬挂等。
1.1 内容概述本章节旨在为接下来对汽车悬架系统的研究提供一个总体框架和基本内容概要。
首先,将对悬架系统的作用机理进行阐述,这包括其在车辆中的位置和功能,以及它对于车辆操控性、舒适性和安全性的影响。
接着,我们会对当前流行的悬架系统类型进行分类介绍,例如独立悬架和非独立悬架,墉楚悬架和麦弗逊悬架等,并对它们各自的优缺点进行分析。
车辆工程专业毕业论文--汽车空气悬架试验系统方案设计
前言 (1)第一章绪论 (2)1.1空气悬架结构与分类 (2)1.2空气弹簧悬架国内外发展历史和现状 (3)1.3本论文研究的目的、内容和意义 (4)第二章汽车振动的简化及分析 (5)2.1振动的简化 (5)2.2车身与车轮双质量系统的振动分析 (6)第三章空气悬架系统元件概述 (9)3.1空气弹簧 (9)3.1.1空气弹簧特性 (10)3.1.2空气弹簧特性试验 (12)3.2减振器 (14)3.3高度控制阀 (15)第四章控制方式 (18)4.1最优控制方法 (18)4.2自适应控制方法 (18)4.3模糊控制和神经网络控制方法 (19)第五章信号采集、控制元件的选择 (20)5.1试验台信号采集、控制方案设计 (20)5.2元件选择 (20)5.3信号采集装置的布置及刚度、高度调节 (22)第六章机械元件的设计、校核 (23)6.1空气弹簧设计计算 (23)6.1.1空气弹簧刚度计算 (23)6.1.2附加空气室设计 (24)6.2减振器选择与计算 (24)6.3轮胎当量螺旋弹簧的设计、校核 (25)6.4减振器螺栓的校核 (26)6.5立柱的设计 (26)6.6簧上、簧下质量的确定 (27)6.6.1簧上质量的确定 (27)6.6.2簧下质量的确定 (28)结论 (29)致谢.................................................................................................. 错误!未定义书签。
参考文献.. (30)附录汽车空气悬架近几年开始发展迅猛,在空气悬架中,空气弹簧是主要的弹性元件,它代替了传统悬架中的螺旋弹簧,是一种新型的弹性元件,它的刚度可根据具体情况灵活改变,使乘坐舒适性大大提高。
不仅如此,配合其特有的高度控制阀,它还可以自动调整车辆高度,增加高速时的行车安全性。
与传统汽车悬架相比,空气悬架有许多性能优点是传统悬架无法与之匹敌。
本科毕业设计论文--柴油动力suv车设计后驱动桥、后悬架设计 说明书
河南科技大学毕业设计(论文)题目柴油动力SUV车设计----后驱动桥、后悬架设计姓名院系车辆与动力工程学院专业车辆工程指导教师柴油SUV后驱动桥与后悬架的设计摘要车桥有两种基本形式:非断开式和断开式。
非断开式车桥不转动,而车轮在车桥上转动。
最常见的例子就是在马车上所见到的非断开式车桥。
断开式车桥与车轮相连接,这样两者一起转动。
断开式车桥根据其承载方式可分为:半浮式,四分之三浮式和全浮式。
后桥与车轮相连,内端装有一个半轴齿轮。
差速器壳支撑在左侧车桥上,而且能够在轴承上做独立转动。
差速器壳支承在行星齿轮轴上,行星齿轮与两个半轴齿轮相啮合。
冠状齿轮与差速器壳相连接,这样当冠状齿轮由传动齿轮驱动转动时,差速器壳也转动。
也就是说,驱动力是从传动轴末端的传动齿轮输送到差速器的。
当汽车直线行驶时,两个行星齿轮不在齿轮轴上转动,但却向两个半轴齿轮传递动力,这样半轴齿轮与冠状齿轮的转速相等。
从而使两个后轮也以同样的速度转动。
当汽车转弯时,外侧车轮就必须比内侧车轮转的更快。
为了达到这一目的,两个行星齿轮在齿轮轴上传动,给外侧的车轮提供比内侧的车轮更多的运动,这样外侧车轮轴上的半轴齿轮比内侧车轮轴上的半轴齿轮转动的更快。
目前使用的悬挂系统基本上为两种,一种是整体桥与刚板弹簧组成的非独立悬架,另一种是使用长短摆臂的独立悬架。
这些悬挂系统有各种不同的搭配,但是均运用相同的工作原理。
非独立悬挂使用整体式车桥,两侧用钢板弹簧连接。
通过装在轮轴和车桥之间的驱动轴,两端的车轮可以转动。
使用独立悬架,每个车轮都可以自由的上下运动,几乎不受另一车轮的影响。
关键词:车桥,行星齿轮,半轴齿轮,非独立悬架,独立悬架,钢板弹簧DIESEL-POWERED SUV DESIGNREAR AXELS AND SUSPENSIONABSTRACTThere are two basic tyes of axle:dead axleds and live axle.The dead axle does not rotate:the wheel rotates on it .A common example is the axle on a horse –drawn wagon.Live axles are attached to the wheel so that both the wheel and the axle rotatetogether.Live axles are classified accorading to manner in which they are supported:semifloating,three-quarter-floaring,and full-floating.The rear axles are attached to the wheels and have bevel side gears on their inner ends.The differential case isassembled on the left axle but can rotate on a bearing independently of the axle.The differential case supports the differdntial-pinion gear on a shaft,and this gear meshs with the two bevel gears.The ring gear is attched to the differential case so that the case rotates with the ring gear when the latter is driven by the drive pinpion.The driving power enters the diffential throuth the drive pinpion on the end of the ropeller shaft.When the car is on a straight road ,the two differential-pinion gears do not rotate on the pinion shaft ,but they do exert pressure on the side gear,causing both rear wheels to turn at the same speed ,also.When the car rounds a curve ,the outer wheel must turn faster than the inner wheel.To permit this,the two pinion gears rotate on their pinion shaft,transmitting more turning movement to the outer side gear than to the inner side gear.Thus the side gear on the outer-wheel axle turns more rapidly than the side gear on the inner-wheel axle .There are two basic suspension systems is use today.One is the solid axle,leaf spring type;the other is the independent suspension using long and short swing arms.There are various sdaptations of these systenms,but all use the same basic principle.The solid axle suspension uses a solid steel dead axle with a leaf spring at each side.The wheels swivel on each end via a pivot arrangment between the axle and the wheel spindle.With independent suspension,each wheel is free to move up and down with minimum effect on the other wheel.Key word: Rear axles,differential-pinion gear,bevel side fears,solid axle,independent suspension,leaf spring.符号说明: 车轮的滚动发半径rr: 最大功率时发动机的转速np: 最高车速vamax: 变速器最高档传动比igHT: 发机最大转矩emaxN: 驱动桥数目i: 由发动机至所计算的主减速器从动齿轮之间的传系最档传动比TLηT:上述传动部分传动效率:离合器产生冲击载荷时超载系数K: 满载时一个驱动轮上的静载荷系数G2ø: 轮胎与路面间的附着系数r: 车轮的滚动半径rηlB i lB:分别为所计算的主减速器从动齿轮到驱动车轮之间的传动效率和传动比p:单位齿长上的圆周力 N/mm:变速器Ⅰ档传动比ig:主动齿轮节圆直径d1F:动齿轮的齿面宽τ: 半轴的扭转应力T :半轴的计算转矩d:半轴杆部直径K :超载系数:尺寸系数,反映材料性质的不均匀性,与齿轮尺寸及热处理等有关。
某SUV汽车多连杆后独立悬架设计与分析本科毕业论文
某SUV汽车多连杆后独立悬架设计与分析摘要近年来,随着汽车工业的快速发展,人们对汽车的操纵稳定性和乘坐舒适性的要求越来越高,因此对汽车的悬架系统也提出了更高的要求。
多连杆式独立悬架以其综合指标过硬、兼顾操控性和行驶舒适性在内的多种特性受到广大消费者的青睐。
然而多年以来,结构复杂、成本高昂、舒适性较好的多连杆式独立悬架只用于豪华轿车,或少部分定位较高端的中高级别轿车。
伴随着汽车制造技术的不断提升,零部件单位生产成本逐步降低,汽车厂商们开始更多的在低端轿车上装备这种结构复杂、性能优异的悬架,以此来提高车辆在行驶过程中的综合表现,并在同级别车型中形成鹤立鸡群的效应。
我这次设计的奔驰GLK300的悬架系统正是符合大众的需求,采用多连杆式独立悬架。
本次设计的主要内容是:奔驰GLK300SUV的后悬架系统的设计,后悬架采用目前较为流行的多连杆式独立悬架系统。
减振器采用双作用液力减振器,并对其进行参数计算。
对导向机构和横向稳定杆进行结构计算及强度校核。
采用CATIA软件对多连杆式独立悬架的零件进行建模并对悬架进行装配。
同时采用CATIA软件对悬架的性能进行分析,论证悬架系统设计参数的合理正确性。
在这次设计中,采用了性能较好的多连杆式独立悬架系统,虽然多连杆式独立悬架还未广泛应用于中低端轿车,但随着成本的降低,此悬架系统将越来越多的得到使用。
通过CATIA软件对悬架系统的建模及对其进行仿真优化,验证了多连杆式独立悬架的优异性能。
因此,这次设计的悬架系统具有广泛的发展前景。
关键词:多连杆;独立悬架;仿真优化;CATIAA SUV multi-link independent rear suspension of automobiledesign and analysisAbstractIn recent years, with the rapid development of automobile industry, people on the handling stability and riding comfort of the increasingly high demand, so the car's suspension system is also put forward higher requirements. Multi-link independent suspension with its comprehensive index, consideration of different characteristics of excellent handling and ride comfort, favored by the vast number of consumers. However, over the years, complex structure, high cost, comfort good multi-link independent suspension is used only for luxury cars, or a few more high-end positioning in high-grade car. Along with the automobile manufacturing technology continues to improve, spare parts production costs per unit decrease gradually, the automobile manufacturers began more equipment of this structure in the low-end cars complex, excellent performance of suspension, in order to improve the comprehensive performance of vehicles in the process, and the effect of forming in the same stand head and shoulders above others don't models. Suspension system I the design of the Mercedes-Benz GLK300 is in line with the needs of the public, the multi-link independent suspension.The design of the main content is: the design of rear suspension system of the Mercedes-Benz GLK300SUV, rear suspension uses the popular multi-link independent suspension system. Damper adopts double acting hydraulic shock absorber, and parameter calculation of its. The guide mechanism and a transverse stable rod structure calculation and strength check. The components of CATIA software for multi-link independent suspension modeling and assembly of suspension. At the same time were analyzed by CATIA software performance of suspension, reasonable design parameter argumentation suspension system.In this design, the multi-link independent suspension system with better performance, although the multi-link independent suspension is not widely used in the low-end cars, but with lower costs, this suspension system will be more and more use. Through the CATIA software model of suspension system and simulation and optimization of its, verify themulti-link independent suspension performance. Therefore, the design of the suspension system has a broad development prospects.Keywords:Connecting rod;independent suspension ;Simulation optimization;CATIA目录引言 ....................................................................................................................................... - 7 -第1章概述 ..................................................................................................................... - 11 -悬架系统概述 ...................................................................................................................... - 11 -第2章悬架分类及选择................................................................................................. - 14 -2.1 非独立悬架 ................................................................................................................. - 14 -2.2 独立悬架 ..................................................................................................................... - 14 -2.2.1 横臂式悬挂系统 ........................................................................................... - 14 -2.2.2 多连杆式悬挂系统 ....................................................................................... - 15 -2.2.3 纵臂式悬挂系统 ........................................................................................... - 15 -2.2.4 烛式悬挂系统 ............................................................................................... - 15 -2.2.5 麦弗逊式悬挂系统 ....................................................................................... - 15 -2.2.6 主动悬挂系统 ............................................................................................... - 16 -2.3 辅助元件 ..................................................................................................................... - 16 -2.3.1 横向稳定器 ................................................................................................... - 16 -2.3.2 缓冲块 ........................................................................................................... - 17 -第3章悬架参数计算..................................................................................................... - 18 -3.1 参数选定 ..................................................................................................................... - 18 -3.1.1 自振频率 ....................................................................................................... - 18 -3.1.2 悬架刚度 ....................................................................................................... - 18 -3.1.3 悬架静挠度 ................................................................................................... - 18 -3.1.4 悬架动挠度 ................................................................................................... - 19 -第4章弹性元件的设计计算......................................................................................... - 20 -4.1 弹簧中径、钢丝直径、及结构形式 ......................................................................... - 20 -4.2 弹簧圈数 ..................................................................................................................... - 20 -第5章悬架导向机构设计............................................................................................. - 22 -5.1 导向机构设计要求 ..................................................................................................... - 22 -5.2 导向机构的布置参数 ....................................................................... 错误!未定义书签。
汽车悬架设计毕业论文
汽车悬架设计毕业论文汽车悬架设计毕业论文目录摘要............................................................ a 目录............................................................ I 绪论 (1)1.1汽车悬架概述 (1)1.2论文研究的背景及意义 (2)1.3 毕业论文研究容 (2)第2章汽车悬架概述 (3)2.1悬架基本概念 (3)2.1.1悬架概念 (3)2.1.2悬架最主要的功能 (3)2.1.3悬架基本组成 (3)2.1.4悬架类型 (4)2.2悬架系统研究与设计的领域 (4)2.3悬架设计要求 (4)2.4悬架的主要特性 (5)2.4.1 悬架的垂直弹性特性 (5)2.4.2 减振器的特性 (6)2.5 本章小结 (6)第3章悬架对汽车主要性能的影响 (7)3.1悬架对汽车平顺性的影响 (7)3.1.1悬架弹性特性对汽车行驶平顺性的影响 (7)3.1.2悬架系统中的阻尼对汽车行驶平顺性的影响 (10)3.1.3非簧载质量对汽车行驶平顺性的影响 (11)3.1.4改善平顺性的主要措施 (12)3.2悬架与汽车操纵稳定性 (12)3.2.1 汽车的侧倾 (12)3.2.2侧倾时垂直载荷对稳态响应的影响 (14)3.3本章小结 (16)第4章悬架主要参数的确定 (17)4.1 悬架静挠度的计算 (17)4.2 悬架动挠度的计算 (17)第5章双横臂独立悬架导向机构的设计 (19)5.1 导向机构设计要求 (19)5.2导向机构的布置参数 (19)5.2.1侧倾中心 (19)5.2.2侧倾轴线 (20)5.2.3纵倾中心 (20)5.2.4悬架横臂的定位角 (21)5.2.5纵向平面上、下横臂的布置方案 (21)5.2.6横向平面上、下横臂的布置方案 (22)5.2.7水平面上、下横臂摆动轴线的布置方案 (23) 5.2.8上、下横臂长度的确定 (24)5.3 前轮定位参数与主销轴的布置 (25)5.3.1主销偏移距 (25)5.3.2四个前轮定位参数的初步选取 (26)第6章弹性元件的计算 (28)6.1 螺旋弹簧的刚度 (28)6.1.1螺旋弹簧的刚度 (28)6.1.3弹簧校核 (31)6.2 小结 (31)第7章振器的结构类型与主要参数的选择 (32) 7.1 减振器的分类 (32)7.2 双筒式液力减振器工作原理 (32)7.3 减震器参数的设计计算 (35)7.3.1相对阻尼系数的确定 (35)7.3.2减震器阻尼系数的确定 (35)7.3.3减震器最大卸荷力的确定 (36)7.3.4减震器工作缸直径的确定 (37)第8章横向稳定杆设计计算 (39)8.1 横向稳定杆的作用 (39)8.2 横向稳定杆参数的选择 (39)第9章导向机构的仿真设计 (41)9.1 仿真设计及分析 (41)9.1.2前轮外倾角(camber)变化 (43)9.1.3前轮前束角(toe)的变化 (43)9.1.4主销倾角(kingpin)的变化 (44)9.1.5车轮跳动产生的转向角的变化 (44)9.1.6车轮跳动对轮距的影响 (45)9.1.7抗点头(anti-dive) (45)9.1.8抗举升(anti-lift) (46)9.1.9磨胎半径 (46)第10章CATIA三维软件绘图 (47)结论 (52)致谢 (53)参考文献 (54)附录 (55)绪论1.1汽车悬架概述悬架由弹性元件、导向装置、减振器、缓冲块和横向稳定器等组成[1]。
悬架系统设计与分析毕业设计论文
悬架系统设计与分析Design and analysis of suspension system本科生毕业设计(论文)外文翻译毕业设计(论文)题目:悬架系统设计与分析外文题目:An Overview of Disarray in Active Suspension System 译文题目:主动悬架系统杂谈毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
越野车油气悬架系统及其密封的设计辩
c1
D2
exp
D2
D 3TD 2
式(10)
D
VD mgD
式(11)
带反压气室油气弹簧数学模型
VD VDS VD VD AC x
式(12) 式(13)
式(14) PC
PD
2
C[ A03
q2 A04 (1
•
sig n( x)) /
2]
2
sign(
•
x)
l 2d
q2 d 2
2
•
PPT结构
设计背景及意义 设计主要内容 油气弹簧基本原理简介 油气悬架系统设计 带反压气室油气弹簧结构简图 主要基本尺寸计算 带反压气室油气弹簧物理模型 带反压气室油气弹簧数学模型
刚度特性分析 阻尼特性分析 强度校核 油气弹簧密封 结论 结束语
设计背景及意义
背景:
悬架系统应具有承受车身重量,承受并缓和车辆必要的离地 间隙等功能。传统汽车上使用的是由弹簧和阻尼组成的被动悬 架。虽然其结构简单、性能可靠,成本低且不需附加能量,但 是系统特性如弹簧刚度、阻尼系数都是不可调的,不能适应各 种道路;而且其只能是在满足主要性能要求的基础上牺牲次要 性能来适应不同的使用要求,不能同时获得较好的乘坐舒适性 和操纵稳定性,特别是对于需要经常在野外作业的特种车辆, 被动悬架的有限行程及被动适应地面的能力在一定程度上限制 了车辆的通过性,影响了车辆的越野性能。因此,世界各国从 上世纪50年代开始了主动、半主动悬架的研究。
带反压气室油气弹簧数学模型
带反压气室油气弹簧数学模型
F PC AC PA AA
式(1)
PE
RTE E
B0RTE
A0
C0 TE 2
1 E2
