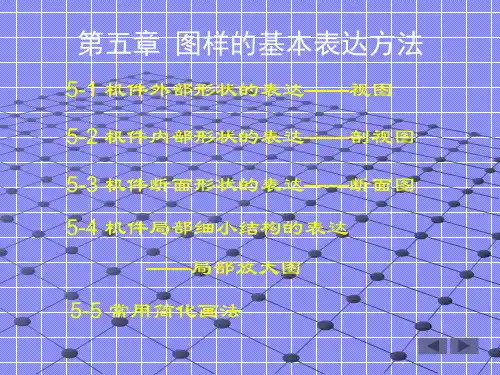

机械制图课件——图样的基本表达方法
面平行时再投射。此时旋转部分的某些结构与原图形 不再保持投影关系。 （3）必须在相应视图上进行标注。
第三节 机件断面形状的表达 ——断面图
一、断面图的概念 二、断面图的分类
一、断面图的概念
假想用剖切面将机件的某处切断，仅画出其断面的图形，称为断面图。
断面图与剖视 图的区别：断 面图仅画出被 切断的断面图 形，而剖视图 除画断面图形 外，还必须画 出断面后的所 有可见轮廓。
金属材料的 剖面符号，应 画成间隔均匀 的平行细实线， 向左或向右倾 斜均可，与主 要轮廓成45° 角。
二、剖视图的画法
4.剖视图的配置与 标注 基本视图 的配置同样 适用于剖视 图。 标注：在 剖视图上标
注其名称XX，在相应
的视图上用 剖切符号表 示剖切位置 和投影方向， 并注上相同 的字母。
二、剖视图的画法
2.画剖视图
移去观察者与剖切 平面之间的部分，将其 余部分向投影面投射得 到剖视图。由于剖视图 是假想剖开机件得到的， 因此，其他视图仍完整 画出。
二、剖视图的画法
3.画剖面符号 在剖视图中，剖切
平面与机件的接触部 分画出相应的剖面符 号。
二、剖视图的画法
3.画剖面符号
不同材料的 剖面符号如图 所示。
适用于外形比较 简单，内部结构较 为复杂的机件。
三、剖视图的种类
2.半剖视图
当机件具有对 称平面时，在垂 直于对称平面的 投影面上的图形， 以对称中心线为 界，一半画成剖 视图，一半画成 视图，这种剖视 图称为半剖视图。
三、剖视图的种类
2.半剖视图
优点：既表达了机件 的内部形状，又保 留了外部形状。适 用于内外部形状都 比较复杂的对称机 件。
二、相同结构的简化画法
第三节 机件断面形状的表达 ——断面图
一、断面图的概念 二、断面图的分类
一、断面图的概念
假想用剖切面将机件的某处切断，仅画出其断面的图形，称为断面图。
断面图与剖视 图的区别：断 面图仅画出被 切断的断面图 形，而剖视图 除画断面图形 外，还必须画 出断面后的所 有可见轮廓。
金属材料的 剖面符号，应 画成间隔均匀 的平行细实线， 向左或向右倾 斜均可，与主 要轮廓成45° 角。
二、剖视图的画法
4.剖视图的配置与 标注 基本视图 的配置同样 适用于剖视 图。 标注：在 剖视图上标
注其名称XX，在相应
的视图上用 剖切符号表 示剖切位置 和投影方向， 并注上相同 的字母。
二、剖视图的画法
2.画剖视图
移去观察者与剖切 平面之间的部分，将其 余部分向投影面投射得 到剖视图。由于剖视图 是假想剖开机件得到的， 因此，其他视图仍完整 画出。
二、剖视图的画法
3.画剖面符号 在剖视图中，剖切
平面与机件的接触部 分画出相应的剖面符 号。
二、剖视图的画法
3.画剖面符号
不同材料的 剖面符号如图 所示。
适用于外形比较 简单，内部结构较 为复杂的机件。
三、剖视图的种类
2.半剖视图
当机件具有对 称平面时，在垂 直于对称平面的 投影面上的图形， 以对称中心线为 界，一半画成剖 视图，一半画成 视图，这种剖视 图称为半剖视图。
三、剖视图的种类
2.半剖视图
优点：既表达了机件 的内部形状，又保 留了外部形状。适 用于内外部形状都 比较复杂的对称机 件。
二、相同结构的简化画法
机械制图--图样的基本表达方法80页PPT
机械制图--图样的基本表达方法
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
5Байду номын сангаас、弱者比强者更能得到法律的保护 。—— 威·厄尔
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
机械图样的基本表示方法课件
A-A
俯视图仍按完整画出
A
A
（3）剖切后的可见轮廓线必须画出； （4）剖视图中不可见轮廓线一般不画，必要时才画成虚线；
可见轮廓线 必须画出
可见轮廓线 必须画出
剖切面后面的不可见 轮廓线需要画成虚线
例：补画左视图，将主视图、左视图作全剖视图
主视图 投影方向
例：将主视图、左视图作全剖视图
A-A B-B
1、断面的种类
（1）移出断面
A
A—A
A
注意：移出断面的轮廓线用粗实线绘制，断面图尽量配置在剖切位置 线或其延长线上。
（2）重合断面
轮廓线用细 实线画出
注意：重合断面的轮廓线用细实线绘制， 与视图中轮廓线重叠时，视图中轮廓线不 能间断，要完整画出。
5.4 机件表达方法举例
圆筒
圆凸台
支撑板 底板
4、结构完整，外形轮廓线 自行封闭省画波浪线。
A
波浪 线
A
A
A
A
A
A
波浪线画法：
1、徒手绘制波浪线，波浪线为细线； 2、外形轮廓线自行封闭时，省画波浪线； 3、波浪线不能超出轮廓外 。
三、斜视图
－将机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图
V
倾斜部分的投影 不反映实形
A A
注意：
肋板
A
A
A-A
A
A
A-A
C C
A A
剖切时外形轮廓线保持结构完整剖切时内形轮廓线保持结构完整剖切时内外形轮廓线兼顾aa斜剖视图最好投影关系配置可以平移可以旋转摆正aaaa三剖切面和剖切方法剖切后假想将倾斜部分旋转至水平位置后再投影不反映倾斜臂的实长肋板沿厚度方向剖切不画剖面符号垂直方向剖切要画剖面线小孔按原位置投影aa旋转剖必须标注小孔按原位置投影几个平行的剖切平面阶梯剖三个正平面组合剖切
俯视图仍按完整画出
A
A
（3）剖切后的可见轮廓线必须画出； （4）剖视图中不可见轮廓线一般不画，必要时才画成虚线；
可见轮廓线 必须画出
可见轮廓线 必须画出
剖切面后面的不可见 轮廓线需要画成虚线
例：补画左视图，将主视图、左视图作全剖视图
主视图 投影方向
例：将主视图、左视图作全剖视图
A-A B-B
1、断面的种类
（1）移出断面
A
A—A
A
注意：移出断面的轮廓线用粗实线绘制，断面图尽量配置在剖切位置 线或其延长线上。
（2）重合断面
轮廓线用细 实线画出
注意：重合断面的轮廓线用细实线绘制， 与视图中轮廓线重叠时，视图中轮廓线不 能间断，要完整画出。
5.4 机件表达方法举例
圆筒
圆凸台
支撑板 底板
4、结构完整，外形轮廓线 自行封闭省画波浪线。
A
波浪 线
A
A
A
A
A
A
波浪线画法：
1、徒手绘制波浪线，波浪线为细线； 2、外形轮廓线自行封闭时，省画波浪线； 3、波浪线不能超出轮廓外 。
三、斜视图
－将机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图
V
倾斜部分的投影 不反映实形
A A
注意：
肋板
A
A
A-A
A
A
A-A
C C
A A
剖切时外形轮廓线保持结构完整剖切时内形轮廓线保持结构完整剖切时内外形轮廓线兼顾aa斜剖视图最好投影关系配置可以平移可以旋转摆正aaaa三剖切面和剖切方法剖切后假想将倾斜部分旋转至水平位置后再投影不反映倾斜臂的实长肋板沿厚度方向剖切不画剖面符号垂直方向剖切要画剖面线小孔按原位置投影aa旋转剖必须标注小孔按原位置投影几个平行的剖切平面阶梯剖三个正平面组合剖切
机械图样的基本表达方法.ppt
二、 重合断面图
➢ 画法 画在视图之内，轮廓线用细实线绘制。当视图中的轮廓线与断 面图的图线重合时，视图中的轮廓线仍应连续画出。
➢ 标注方法 ❖ 配置在剖切符号上的不对称重合断面，不必标注名称（字母）。 ❖ 对称重合断面图，不必标注。
§6-4
一、局部放大图 ：将图样中所表示机件的部分结构，用大于原 图形的比例所绘出的图形，称为局部放大图。
剖切断面 上应画出 剖面符号
二、剖视图的画法
★ 确定剖切方法及剖面位置——选择最合适的剖切位置， 以便充分表达机件的内部结构形状，剖切面一般应通过机件 上孔的轴线、槽的对称面等结构。
★ 画出剖视图——应把断面及剖切面后方的可见轮廓线用 粗实线画出。
★ 画剖面符号——为了分清机件的实体剖分和空心部分， 在被剖切到的实体部分上应画剖面符号。
重合断面
一、移出断面
➢ 画法 画在视图之外，轮廓线用粗实线绘制ቤተ መጻሕፍቲ ባይዱ配置在剖切线的延 长线上或其他适当的位置。
☆ 当剖切平面通过回转面形成的孔或凹坑时，会导致完全分离的两个断 面时，这些结构也应按剖视画。
4.当剖切面通过由回转面组成的孔或凹坑的轴线时，或剖切后会出 现两个或多个分离部分时，断面图应按剖视绘制。这里所说的按剖 视绘制的对象指的是被剖切到的要素。
第六章 机械图样的基本表达方法
§6.1 视 图 §6.2 剖 视 图 §6.3 断 面 §6.4 局部放大图和简化画法
§6-1 视 图
视图就是物体在基本投影面上的投影所得到的图形。
视图主要是用于表达机件的外部形状
一、基本视图
★右视图：从右向左投影 ★仰视图：从下向上投影
★后视图：从后向前投影
各视图之间仍应符合 “长对正、高平齐、宽 相等”的投影关系。
最全机械制图课件ppt课件
A
A－A
A
B
B
B－B
Page 38
5）表达机件底板、凸缘上的小孔等结构
Page 39
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
Page 40
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
Page 41
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
A
A
Page 34
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。 1） 实心杆上有孔、槽时，应采用局部剖视。
Page 35
2）需要同时表达不对称机件的内外形状时，可以采 用局部剖视
Page 36
3） 当对称机件的轮廓线与中心线重合， 不宜采用半剖视时。
错误
正确
Page 37
4） 当机件的内外形都较复杂，而图形 又不对称时。
A
A
Page 22
对于一些具有空心回转体的机件，即使结构 对称，但由于外形简单，亦常采用全剖视图
Page 23
Page 24
⒉ 半剖视 A—A
A
Page 25
不能表达外形
存在什么问题？
A
解决办法：
A—A
已表达清楚的 内形虚线不画
Page 26
半剖视
以对称线为界， 一半画视图，一半 画剖视。
A－A
Page 30
3）半剖视图中间应画细点划线，不应画成粗实线
Page 31
4）半剖视图的标注方法与全剖视图的标注方法相同
Page 32
3. 局部剖
A－A
B
A－A
A
B
B
B－B
Page 38
5）表达机件底板、凸缘上的小孔等结构
Page 39
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
Page 40
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
Page 41
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
A
A
Page 34
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。 1） 实心杆上有孔、槽时，应采用局部剖视。
Page 35
2）需要同时表达不对称机件的内外形状时，可以采 用局部剖视
Page 36
3） 当对称机件的轮廓线与中心线重合， 不宜采用半剖视时。
错误
正确
Page 37
4） 当机件的内外形都较复杂，而图形 又不对称时。
A
A
Page 22
对于一些具有空心回转体的机件，即使结构 对称，但由于外形简单，亦常采用全剖视图
Page 23
Page 24
⒉ 半剖视 A—A
A
Page 25
不能表达外形
存在什么问题？
A
解决办法：
A—A
已表达清楚的 内形虚线不画
Page 26
半剖视
以对称线为界， 一半画视图，一半 画剖视。
A－A
Page 30
3）半剖视图中间应画细点划线，不应画成粗实线
Page 31
4）半剖视图的标注方法与全剖视图的标注方法相同
Page 32
3. 局部剖
A－A
B
机械制图第6章-图样的基本表示法
枣阳理工职校机械制图组李小林枣阳理工职校机械制图组李小林2021327枣阳理工职校机械制图组李小林第六章图样的基本表示法基本视图向视图局部视图斜视图六面视图六面视图局部图形完整图形局部图形完整图形固定配置不标注任意配置标注基本视图方式配置向视图方式配置按投射方向或旋转配置标注视图2021327枣阳理工职校机械制图组李小林一基本视图
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画图步骤
四、斜视图
下图所示零件，具有倾斜部分，在基本视图中不能反映该 部分的实形；这时可选用一个新的投影面，使它与零件上 倾斜部分的表面平行，然后将倾斜部分向投影面投影，就 可得到反映该部分实形的视图，如图示。
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
6.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。
⒈ 形成
V
• 主视图
• 俯视图
• 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
基本视图的配置关系，如图6-2所示
二、向视图
向视图是可自由配置的视图。在采用这种表达方式时， 应在向视图的上方标注“×”（“×”为大写拉丁字 母），在相应视图的附近用箭头指明投射方向，并标 注相同的字母。
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画图步骤
四、斜视图
下图所示零件，具有倾斜部分，在基本视图中不能反映该 部分的实形；这时可选用一个新的投影面，使它与零件上 倾斜部分的表面平行，然后将倾斜部分向投影面投影，就 可得到反映该部分实形的视图，如图示。
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
6.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。
⒈ 形成
V
• 主视图
• 俯视图
• 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
基本视图的配置关系，如图6-2所示
二、向视图
向视图是可自由配置的视图。在采用这种表达方式时， 应在向视图的上方标注“×”（“×”为大写拉丁字 母），在相应视图的附近用箭头指明投射方向，并标 注相同的字母。
第六章机械图样的基本表示法ppt课件
前面章节介绍过，三个 互相垂直的平面将空间分为 八个分角，分别称为第Ⅰ角、 第Ⅱ角、第Ⅲ角……
观 察 者
水平面
垂直面
顶视图 前视图
观察者
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与 机件之间而得到正投影的方法，这种画法是把投影面假想成透 明的来处理。顶视图是从机件上方往下看所得的视图，画在机 件上方的投影面（水平面）上。前视图是从机件的前方往后看 所得的视图，画在机件前方的投影面（正平面）上，其余类推。
一、基本视图
将机件向基本投影面投射所得的视图称为基本视图。
六投影面体系
➢主视图 ➢俯视图 ➢左视图
➢ 右视图 从右向左投影
➢ 仰视图 从下向上投影
➢ 后视图 从后向前投影
六个投影面的展开
仰视图 主视图
俯视图
基本视图的投影关系
前 后 高
仰视图
右视图
主视图
俯视图
左视图
后视图
长
• 投影对应关系：仍遵守“长对正，高平齐，宽相等” • 方位对应关系： 除后视图外，靠近主视图是后面，远离
移出断面一般用剖切符号表示剖切的位置，用箭头表示投 影方向，并注上大写字母，在断面图的上方用同样的字母标 出相应的名称“×-×”，如图
由两个或多个相交的剖切平面剖切得出的移出断面，中 间一般应断开(见下图)。
（3）移出断面图的标注：见教材P148 表6－2
2. 重合断面图
断面图配置在剖切平面迹线处，并与原视图重合称重合断面图
半剖视的适用范围：
内、外形状比较复 杂都需要表达，而机件 形状又基本对称时采用。
3. 局部剖视图
问题：图中的圆孔需要表达内 部结构怎么办？
可以采用 局部剖视图 来表达！
观 察 者
水平面
垂直面
顶视图 前视图
观察者
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与 机件之间而得到正投影的方法，这种画法是把投影面假想成透 明的来处理。顶视图是从机件上方往下看所得的视图，画在机 件上方的投影面（水平面）上。前视图是从机件的前方往后看 所得的视图，画在机件前方的投影面（正平面）上，其余类推。
一、基本视图
将机件向基本投影面投射所得的视图称为基本视图。
六投影面体系
➢主视图 ➢俯视图 ➢左视图
➢ 右视图 从右向左投影
➢ 仰视图 从下向上投影
➢ 后视图 从后向前投影
六个投影面的展开
仰视图 主视图
俯视图
基本视图的投影关系
前 后 高
仰视图
右视图
主视图
俯视图
左视图
后视图
长
• 投影对应关系：仍遵守“长对正，高平齐，宽相等” • 方位对应关系： 除后视图外，靠近主视图是后面，远离
移出断面一般用剖切符号表示剖切的位置，用箭头表示投 影方向，并注上大写字母，在断面图的上方用同样的字母标 出相应的名称“×-×”，如图
由两个或多个相交的剖切平面剖切得出的移出断面，中 间一般应断开(见下图)。
（3）移出断面图的标注：见教材P148 表6－2
2. 重合断面图
断面图配置在剖切平面迹线处，并与原视图重合称重合断面图
半剖视的适用范围：
内、外形状比较复 杂都需要表达，而机件 形状又基本对称时采用。
3. 局部剖视图
问题：图中的圆孔需要表达内 部结构怎么办？
可以采用 局部剖视图 来表达！
机械制图第三版电子课件模块六机械图样的表达方法
任务实施
• 图中共有四个视图，主视图和俯视图是完整的视图。 • 主视图右侧绘制了一个左视方向的局部视图，由于外轮廓不封
闭，故用细波浪线绘制出断裂边界，该图仅反映支座底部凸台 局部的结构和形状。 • A 向视图的投影方向与右视图相同，A 向视图外轮廓封闭，反 映了右侧凸台的端面形状。 • 图样在主视图和俯视图两个基本视图的基础上采用了两个局部 视图，节省了两个基本视图，使整个图面表达清晰，重点突出， 简单明了。
相关知识
（3）当剖切平面通过非圆孔，会导致出现完全 分离的断面时，这些结构应按剖视图绘制。
（4）为了表达断面的实形，剖切平面应与机件的主要 轮廓线垂直，必要时可采用两个（或多个）相交的剖 切面剖开机件，这种移出断面图中间应用波浪线断开。
相关知识
2．标注
剖视图标注的三要素同样适用于移出断面图。
相关知识
模块六
机械图样的表达方法
课题一 视图
六
课题一
任务1
识读异形块的基本视图
分析图 6-2 所示异形块的一组视图，其表达方法有什么特点？ 与前面学习过的三视图进行比较，两者有什么异同点？
任务分析
在正投影面、侧投影面、水平投影面组成的三投影面体系的基础上，增加上面、 右面、后面三个投影面，构成一个正六面投影体系，这六个投影面称为基本投影面。 物体向基本投影面投射所得的视图称为基本视图。
如图 6-26 所示为某机件的剖切立体图，试分析其结构特点，并选定合理的视图表达方案。
任务分析
• 机件由底板（含两个圆孔和两个台阶孔）、圆 柱（含台阶孔）和圆柱凸台（孔与大圆柱孔相 贯）三部分组成
• 整体外形比较简单，但内部孔较多，结构不对 称。机件不适合采用半剖视图表达。
• 若用全剖视图表达，则无法表达机件的凸台位 置和外形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转符号的画法
〓想一想〓
在图中所示的视图B叫作什么视图？用 来表达哪部分的结构？
剖视图
当机件内部结构比较复杂时，视图中就会出现较多 虚线，给绘图、识读和标注尺寸都带来麻烦。为了清晰 地表达机件的内部结构，国家标准规定了剖视图的画法。
剖视图
剖视图的形成、画法及标注
一、剖视图的形成
剖视图
三视图
剖视图的形成、画法及标注
剖视图的种类
三、局部剖视图——用局部剖切面剖开机件所得到的剖视图
（a）主视图为全剖视图，左视图为局部剖视图
图5.12
（b）立体图
剖视图的种类
具有对称结构，但轮廓线与中心线重合，不适合半剖或全剖的视图：
剖视图的种类
画局部剖视图注意以下几点：
（1）局部剖视图的剖视部分与外形图的分界线用波浪线； （2）局部剖视图也可使用双折线分界，如图5.14所示； （3）当被剖切的局部结构为回转体时，可以将该结构的对称中心线 作为局部剖视图和视图的分界线，而不必再用波浪线，如图5.15所 示；
局部视图
把机件的某一部分向基本投影面投影所得到的视图称为局部视图。
A
A
局部视图
一、局部视图的位置及标注配置
二、局部视图的规定画法
局部视图仅画出需要表达机件的 局部结构，机件的其余 的外轮廓线封闭，可省略波浪线。
细波浪线
斜视图
剖视图的形成、画法及标注
三、剖面符号
（3）不同倾斜角度的剖面符号画法
当图形中的主要轮廓与水平线成45°时，可把剖面符号画成与水平面成 30°或者60°的平行线，其倾斜方向仍与其他视图的剖面符号一致。
剖视图的形成、画法及标注
四、剖视图标注的要素
（1）剖切符号：用断开线（短粗实线）表示剖切平面的位置以及转折位置， 用箭头表示投影的方向，在剖切符号旁边注出字母，一般用字母表示，比如A；
剖视图的形成、画法及标注
五、剖视图的标注
（2）省标：视图按投影关系配置，同时视图之间没有其他视图阻隔，但剖 切平面没有或不完全通过机件的对称平面，可以省略表示投影方向的箭头，如 图5.8所示。
（3）全标：按国标把标注的要素全部标出，这是剖视图标注的基本规定， 如图5.9所示。
图5.8
图5.9
剖视图的种类
机械制图图样的基本 表达方法
知识目标
理解基本视图的形成 理解向视图、斜视图和局部视图的概念 掌握基本视图、向视图、斜视图和局部视 图的名称、配置关系和标注 理解剖视图、断面图的概念和表达方式 理解关于剖视图和断面图的一般规定 掌握局部放大图及其他表达方法的应用
技能目标
掌握基本视图的画法和标注方法 掌握向视图、斜视图、局部视图的画法和 标注方法 掌握剖视图、断面图的画法和标注方法 熟悉剖视图、断面图及其他表达方法的应 用 熟悉简化画法 综合运用合适的表达方法和技巧，准确表 达机件
根据剖切范围的大小，剖视图可分为全剖视图、 半剖视图和局部剖视图三类。
一、全剖视图 ——用剖切面完全剖开机件所得到的剖视图
图5.10
全剖视图适合于外形简单而内部结构比较复杂的机件。
剖视图的种类
二、半剖视图——当机件具有对称平面时，以对称中心线为界，一 半画剖视图，一半画外形图，这样的组合视图称为半剖视图
（4）剖切面后面的可见结构应全部画出，但其前面的结构则不必画出， 如图所示；
（5）尽量避免使用虚线表达不可见结构。
剖视图的形成、画法及标注
三、剖面符号
（1）为了区分被剖到的机件材料，国家标准规定了各种材料类别的剖面 符号，如表5.1所示。
材料名称
金属材料 （已有规定 剖面符号者
除外）
非金属材料 （已有规定 剖面符号者
（2）剖视名称：表示视图的名称，比如“A－A”，必须使剖切符号字母与 视图名称相同。
剖视图的形成、画法及标注
五、剖视图的标注
（1）不标：如图5.5（c）和图5.6所示的主视图，就是典型的不必标注的剖 视图，它同时满足了以下三个条件，却一不可：
单一剖切平面通过了机件的对称平面或基本对称平面； 剖视图按投影关系配置； 视图之间没有其他视图阻隔。
除外）
型沙、填沙、 粉末冶金、 砂轮、陶瓷 刀片、硬质 合金刀片等
剖面符号
材料名称
玻璃及其他 透明材料
木质胶合板 （不分层数
）
砖
剖面符号
线圈绕组元 件
液体
剖视图的形成、画法及标注
三、剖面符号
（2）同一零件不同视图的剖面符号画法
在同一金属零件的零件图中，剖视图、断面图的剖面符号应画成间隔相等、 方向相同且与水平面成45°平行线，剖面符号的间隔视剖切区域的大小确定 。
视图
国家标准规定常用的视图有基本视图、向视图、 局部视图和斜视图四种。
基本视图 物体向基本投影面投射所得到的视图，
称为基本视图。
视图
基本视图
实际画图时，无须将六个视图都画出来，要根据机件的结构特点，选用合适 数量的视图，一般优先选用主视图、俯视图和左视图。
向视图
向视图是一种可以自由配置的视图，在其上方用大写拉丁字母标出视图名称， 比如“A”，并用同一个字母在相应视图附近指出投影方向。
斜视图：把机件向不平行于基本投影面的平面投影所得到的视图 如图所示：
斜视图通常按向视图形式配置并标注：
斜视图
在不引起误解的情况下，允许将斜视图旋转到正常位置， 仍按向视图标注，并加注与视图旋转方向一致的旋转符号。
斜视图仅表达了机件上的倾斜结构，其余部分不 必画出，可在适当位置用波浪线或双折线断开即可 。
图5.11 半剖视图既表达了内部结构，又表达了外部形状，常用于表达
内、外结构都比较复杂的对称机件。
剖视图的种类
画半剖视图的注意以下几点：
图5.11
（1）半个剖视图与半个外形图的分界线用细点画线表示，一般就是 中心线，不画粗实线； （2）机件的内部形状已经表达清楚的，外形图部分不再画虚线，但 对于孔、槽等应画出中心线； （3）半剖视图的配置、标注与全剖视图相同。
二、剖视图的画法
（1）由于采用了剖切画法，移去了机件在剖切面之前的部分，原 来不可见的结构变成了可见部分，原来的虚线变成了粗实线；
（2）剖切面与机件的接触部分称为剖切区域，需画剖面符号；
剖视图的形成、画法及标注
二、剖视图的画法
（3）剖切是假想的，实际机件仍是完整的，所以画其他视图时，仍需画 完整视图；
